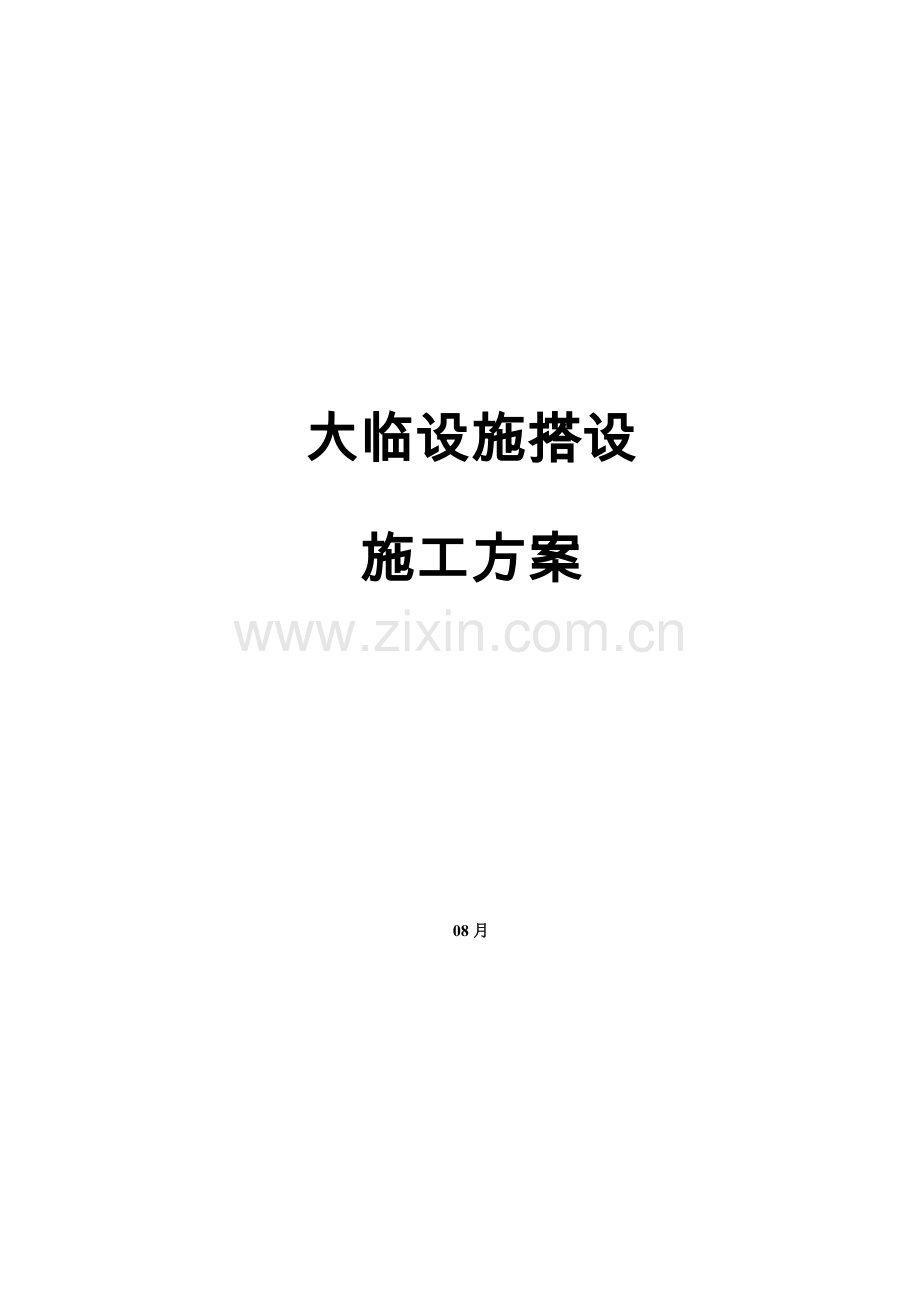

大临设施搭设综合项目施工专项方案.doc

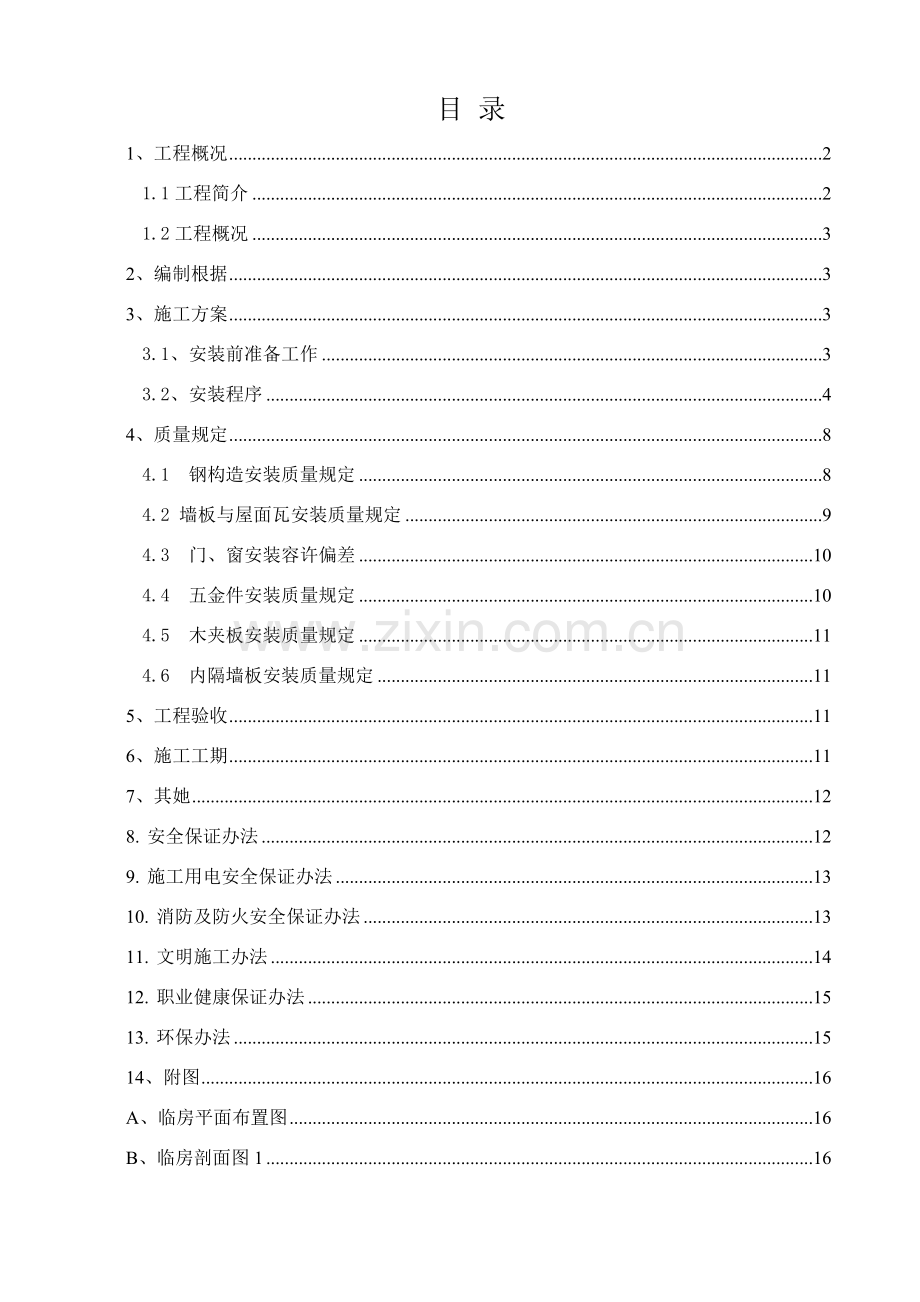

大临设施搭设施工方案08月目 录1、工程概况21.1工程简介21.2工程概况32、编制根据33、施工方案33.1、安装前准备工作33.2、安装程序44、质量规定84.1 钢构造安装质量规定84.2 墙板与屋面瓦安装质量规定94.3 门、窗安装容许偏差104.4 五金件安装质量规定104.5 木夹板安装质量规定114.6 内隔墙板安装质量规定115、工程验收116、施工工期117、其她128. 安全保证办法129. 施工用电安全保证办法1310. 消防及防火安全保证办法1311. 文明施工办法1412. 职业健康保证办法1513. 环保办法1514、附图16A、临房平面布置图16B、临房剖面图116C、临房剖面图2161、工程概况1.1工程简介工程名称：建设单位：设计单位：监理单位：施工单位：1.2工程概况本项目位于上海嘉定区 号。 本次大临设施搭设在施工现场旁，其中涉及业主、监理办公楼一栋，总包、分包办公楼一栋，宿舍楼2栋，食堂、厕所、淋浴房等设施。氧气间、乙炔间、标养室、在办公区，门卫室位于工地大门旁。标养室内设空调一只、蓄水池一只、喷淋架一只。办公区域设立醒目七牌一图、旗杆、黑板报、阅报栏和宣传栏，以达到文明标化规定。本工程采用轻钢组合房，组合房为原则型高档房，屋面形式为双坡型。内、外墙板采用50mm双面岩棉彩钢夹心板，屋面板为50mm双面岩棉彩钢夹心板。门采用C型钢门框，钢质门板，窗采用塑钢推拉窗。骨架材料由8#C型钢、40角钢用螺栓连接而成。2、编制根据1. 上海市工程建设规范，暂时性建（构）筑物应用技术规程（DGJ08-114-）2. 上海市安全生产、文明施工规定和规程。3、施工方案3.1、安装前准备工作3.1.1机具和材料准备（1）重要机具：手电钻、冲击钻、电锤、拉铆枪、电刨子、电焊机、火焊工具、钻头、锤头。（2）放样工具：线坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳。（3）安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活扳手、钳子。（4）安装小料：自攻钉、膨胀螺栓、水泥钉、镀锌螺栓、拉铆钉、电焊条、螺丝。（5）辅助材料：密封胶、胶枪。（6）配合工具：人字梯、马凳、插架、单滑车、麻绳、绳扣。3.1.2材料运送（1）踏查道路状况，选取最佳运送路线。（2）材料运送按安装顺序成套进行，先安先运，后安后运。（3）不同构件选取不同运送办法。窗、门、人字架应立放，互相间用非金属材料隔开，五金间互相错开。（4）构件要轻拿轻放，不得撬、甩、摔。依次提取码放整洁。（5）装车仔细，绑扎合理牢固，保持清洁，防止车辆颠、振以损坏构件。（6）构件在运送、保管和施工中，应采用防止损坏，变形，丢失办法。3.1.3看护、清点、修理（1）材料进场后应设专人看护，严防丢失。（2）安装前，应按照板房构件明细表对构件 仔细清点，对缺少构件及时上报名称、规格、数量：对变形、掉漆构件应及时修理：对物件表面油污、泥沙、灰尘等杂物及时清理。3.1.4基本验收由于当前施工场地为本来赛车场停车场，其基本符合彩钢板搭设公司提供板房基本条件。待搭设完毕后，在室内浇50mm厚C20细石地坪即可。 3.2、安装程序3.2.1放线按照图纸尺寸，运用墨斗在板房基本上弹出板房安装位置线，用勾股弦法规方。用水平管在基本四周给出相对标高点，标点数量每根地梁上不少于2个点。3.2.2安装地梁将地梁抬至板房基本上，依照板房安装位置线找正地梁，地梁于轴线位置最大偏差3毫米。依照基本四周给定相对标高找正地梁标高。调节地梁标高时，应以最高点基本为基本，运用水平尺、变尺进行。地梁标高容许偏差范畴 5mm同一根地梁两端 5mm两梁接头 5mm跨间 10mm地梁找正后，运用电锤打孔，安装膨胀螺栓，膨胀螺栓数量应符合设计规定，栓孔深度应于螺栓长度相符，螺栓安装后，应与基本面保持垂直。3.2.3 立杆安装安装顺序：柱圈梁调节拉杆将立柱抬至安装位置竖起，使柱下卡码卡于地梁上，角立柱用3个M12X30螺栓与地梁相连接。中间立柱，山墙立柱用2个M12X30螺栓连接到地梁上。走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。立柱安装完，应及时安装圈梁和调节拉杆。柱与拉杆最佳交替安装。安装圈梁和调节拉杆同步，校正立柱垂直度（沿墙板方向）。柱垂直度用磁力线坠测量。柱垂直度容许偏差为L/100，10mm。3.2.4楼面一字梁系统安装安装顺序：一字梁水平支撑楼面檩条借助柱上二层调节拉杆基座设立单滑轮，将一字梁吊起至安装位置。一字梁每端用4个M12X30镀锌螺栓与柱连接。将水平支撑在地面组相对好，呈剪刀状。安装水平支撑。在水平安装支撑时，校正立柱垂直度。柱垂直度校正完毕后，将一字梁、水平支撑、调节拉杆上安装螺栓所有紧固。安装楼面檩条均采用M12X30镀锌螺栓分别与立柱、檩档连接。3.2.5 走道系统安装安装顺序：走道托架转角平台托架梯栏杆走道板将转角平台托架与其下立柱用8个M12X30螺栓连接好。用单滑车将转角平台托架吊起至安装位置。走道托架上端用2个M12X30螺栓与柱上角钢托连接，下端用2个M5X30自攻钉连接于柱上。转角平台托架长边与山墙柱和角立柱用3个M12X30螺栓连接好。用水平尺在互相垂直两个方向上找正转角平台托架，紧固螺栓。将楼梯与踏步组装成梯，踏步与梯梁用4个M12X30螺栓连接。安装钢梯，钢梯用M12X30螺栓2个与转角平台托架连接。运用水平尺互相垂直两个方向上,观测梯踏步与否水平。安装钢梯护栏.安装走道护栏时，走道护栏每端通过3个螺栓与走道托架连接.安装走道护栏时，在走台两端拉线，控制护栏直线性，直线性容许偏差10mm，相邻栏杆接头处错边容许偏差3mm。安装走道板。走道板用4个M5X30自攻钉，固定在走道托架上，走道板与走道板之间间隙为10mm，安装时应保证安装间隙均匀，当顾客有规定期，应用玻璃胶填缝。3.2.6 外墙板安装按照配板图安装外墙板，安装前，用抹布将墙板擦洗干净。外墙板应与铝合金窗框配合安装。装配时，应两人在上往下送，一人在下接。外墙板接缝，应顺水流方向拼接。地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死，以防漏水。3.2.7 窗户安装安装顺序：窗台上、下收口窗框安装窗扇安装窗锁钩打胶在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心线与窗洞口上所画中心线重叠。将窗框放于立柱侧槽内，用钢卷尺测量创矿内角对角线长度，使两对角线长度相等。调节窗框使其横平竖直，高低一致，平面一致，窗框与柱接缝均匀。在窗台收口与墙板，窗框接缝处，立柱与窗框接缝处打胶。安装窗扇。安装窗锁钩。依照窗扇上锁钩位置，安装窗柜上锁钩，应保证两锁钩位置一致，安装牢固，开关灵活。打胶。3.2.8 门安装安装顺序：门边框、门把头门头板门扇（合页）窗具插锁打胶门边框用6个自攻钉固定在立柱上，门把头用2个自攻钉通过角钢固定在立柱上。门头板嵌在门边框与门把头中间，四周用玻璃胶封死。依照门扇上合页位置安装框上合页。规定：保证框、扇合页位置一致，上下合页在同一轴线上，框、扇合页不得用反。依照门扇上门锁位置安装锁扣板，规定：门窗上锁主体舌头与门框上锁扣板位置吻合，锁舌自由进出。注：门扇安装前，检查门扇有无破损，翘曲变形，扇框搭接间隙与否适当。如有问题时应及时调节或更换。3.2.9 雨棚系统安装（1）施工顺序：雨棚板、架组装雨棚安装雨棚支撑雨棚立柱打胶（2）施工办法：在地面将雨棚板铺在雨棚架上，保证板边与架边对齐，雨棚板与雨棚架采用拉铆钉连接规格：M5X20雨棚板由1860X1000和1860X200两块彩钢板拼接而成。拼接时应注意顺水流方向搭接。雨棚板组件运用2个M10X30螺栓吊挂于柱上，并且用30方通水平雨棚支撑和40X20扁通垂直雨棚立柱支撑。水平雨棚支撑用2个M12X30螺栓固定，其一端支撑雨棚，另一端支于立柱上。垂直雨棚立柱用1个M12X30螺栓支撑雨蓬，下端用2个M5X30自攻钉固定在走道板支架上。雨棚所有安装完毕后，相邻雨棚接缝处用玻璃胶密封。安装规定：雨棚檐口直线度目测应上线。3.2.10 屋面系统安装安装顺序：尺字架水平支撑檩条安装屋面板屋脊瓦山墙收边打胶。施工办法。借助柱头设立单滑车，将人字架吊至安装位置，再将屋架翻转180，使人字架两端底角螺栓与立柱支托架螺栓孔对正，贯彻人字架，拧紧螺栓。在人字架跨中处，用线坠测量人字架垂直度，容许偏差h/250，15mm。将屋面水平支撑组对成剪刀状，安装人字架水平支撑。将檩条安装在檩档上穿好螺栓，戴好螺帽。在屋脊上方沿板房长度方向通长拉线，校正屋面直线度，直线度容许偏差15mm。屋面直线度校正完毕，将水平支撑，檩条安装螺栓所有紧固。运用屋脊处所设拉线，安装屋面瓦，保证纵横向搭接接缝均匀，呈直线，保证檐口目测呈直线。屋面瓦与檩条用自攻螺钉连接。屋面瓦与屋脊瓦间采用拉铆钉连接4X20。屋脊瓦与屋面瓦楞相交处，应制作样板，划线后用铁剪子裁口。裁口尺寸应与屋面瓦楞大小相配合，避免过大、过小、注意保证脊瓦中心与屋面纵向中心重叠。山墙收边与屋面瓦和山墙板间采用拉铆钉连接，铆钉间距400mm，山墙收边间搭接，应顺水流方向进行。山墙收边接头处，拉铆钉处应用密封胶密封。屋面各构件接缝，拉铆钉，自攻钉用玻璃胶密封后，禁止人员在其上行走。3.2.11木夹板安装。施工顺序：裁口铺板钻孔拉铆钉打胶施工办法。用电刨子裁口，尺寸如图所示，口深度容许偏差0.5mm，口宽度容许偏差1mm。从板房一端向另一端，将木夹板铺于楼面檩条上，木夹板接缝应与檩条中心重叠，其偏差应不大于2.0mm。用于电钻在木夹板上打孔，且穿透钢檩条，木夹板与檩条间用M5X25拉铆钉连接。木夹板间接缝超2mm时，应用玻璃胶灌缝。3.2.12内隔墙板安装。施工顺序：墙位置放线内隔墙上码内隔墙内隔墙下卡码墙打胶。施工办法。运用垂线法放出内隔墙板安装位置线。内隔墙上卡码墙安装。上卡码用是、自攻钉固定在人字梁下弦上。上卡码与屋架中心位移容许偏差应小2.0mm。内隔墙板安装。从墙一侧向另一侧安装内隔墙板，用靠尺板检测内墙板垂直度，直线度及错边量，垂直度容许偏差为L/1000，直线度容许偏差为5mm，板间错边量容许偏差3.0mm。对检测合格内墙板应及时安装下卡码，下卡码用2个水泥钉固定在地面或楼板上。内隔墙板缝隙用玻璃胶密封。内隔墙板接缝容许偏差3.0mm。3.2.13补漆。对运送、安装中损坏漆膜，补图油漆。4、质量规定4.1 钢构造安装质量规定（1）构造件表面干净，无油污，泥砂和灰尘等杂物。（2）补涂构件在运送、存储和安装过程中损坏涂层。（3）钢柱安装容许偏差。序号项目容许偏差检查办法1柱底脚中心对定位轴线偏移5.02柱子基准点标高103柱挠曲点高H/75015.04柱垂直度H/50035（4）楼面一字梁及屋面系统安装容许偏差。序号项目容许偏差检查办法1跨中垂直度H/25015.02受压弦杆侧弯L/100010.03檩条间距5.04檩条弯曲L/75020.05桁架间距10.0（5）走道板、钢梯、栏杆安装容许偏差。序号项目容许偏差检查办法1立柱垂直度H/100015.02走道板、踏步水平度L/100015.03走道板表面平直度5.0（局部）10.0（含长）4栏杆直线度10.05相邻栏杆接头处错边3（6）连接节点所有紧固件，应紧固，无松动。4.2 墙板与屋面瓦安装质量规定屋面瓦、墙板应平整清洁，接槎顺直，纵横搭接缝均呈直线，檐口和墙面下端呈直线，无错钻孔，接缝均匀整洁，严密无翘曲。山墙收边板，脊瓦应平直，固定可靠，无松动。屋面瓦安装容许偏差。序号项目容许偏差检查办法1檐口与屋脊平行度10.02波纹与屋脊垂直度L/100020.03檐口端部错边5.04.3 门、窗安装容许偏差（1）门窗框安装应横平竖直，高低一致，平面一致。（2）框与柱连接应牢固，不晃动，缝隙均匀。（3）门窗表面应平整、光滑、大面无划痕、碰伤。（4）门窗安装容许偏差。序号项目容许偏差检查办法1门窗槽口宽度、高度22门窗槽口对边尺寸之差2.53门窗槽口对角线之差34门窗框垂直度2.55门窗框水平度26门窗框扇搭接宽度差1.57门窗启动力60N8门窗横框标高59门窗竖向偏离中心54.4 五金件安装质量规定（1）五金件应装配可靠，转滑动处不得有影响使用性能松动和卡阻现象。（2）外轮廓不应有裂纹，毛刺，机械损伤，漆膜镀层不应有脱落现象。（3）钉端部必要圆正，光滑，不应高出组合件表面，铆钉应牢固，无松动。（4）锁、窗锁构，插销应开关灵活，外型完整，无明显影响美观缺陷。4.5 木夹板安装质量规定序号项目容许偏差检查办法1接口深度（裁口）0.52接口宽度（裁口）1.03板缝与檩条中心位移2.04板接头处错边量2.04.6 内隔墙板安装质量规定序号项目容许偏差检查办法1卡码与人字架中心位移2.02板间错边量2.03直线度54垂直度L/10005、工程验收5.1活动板房安装完毕后，施工班组应做一次全面自检工作，班组自检应为普检，对自检中发现问题及时解决。5.2班组自检合格后，填写自检记录，并包主管。5.3主管依照自检状况，组织关于人员进行检查验收。检查验收应是普检与抽检结合。对检查出问题，告知班组及时解决。合格后由主管及关于人员订立活动板房验收单，作为班组结算工资，板房安装竣工根据。5.4小型项目由主管（中型项目由安装部经理、大型项目由公司生产经理）约请顾客及关于人员进行甲乙方之间交工验收。对甲方提出问题，视详细状况分别解决。合格后办理交工验收单。6、施工工期本工期所有完毕20天，分段分批搭设。其中有6间2层宿舍随工程进度需要再搭设。施工工期保障办法。为了保证施工工期。保质保管完毕活动板房施工，我司挑选精兵强将进行现场施工作业。施工过程中所产生一切问题。由项目经理睬同项目总监共同解决。7、其她（1）室内宿舍用电每间必要安装卸流器控制用电，生活区与办公区别开设立。（2）每幢宿舍楼配备一定数量灭火器，室外设立消防水源。（3）消防通道为4米，保证循环畅通。（4）为了防台风屋面所有采用48钢管加固，打地桩固定。（5）注意事项：1）在本活动房安装验收合格挂牌使用，后来不可随意拧动螺栓，自攻钉等紧固件。2）隔墙板、外墙板、吊顶板不要随意划伤影响美观。3）基本应保持牢固坚实，室内地坪要高于室外地坪。4）墙板不可用力冲击，免于破损。5）走道不要堆放过重物品，二楼不要荷载过度集中。6）合理安排宿舍人员。7）现场保持文明整洁，每天派专人清理。8. 安全保证办法1.建立、健全对施工人员寻常安全教诲、技术培训和考核制度，并严格组织实行。建立、健全施工人员上岗证制度，特别是对于从事特殊工种人员，按国家培训证明上岗。2.现场施工应达到安全条件，施工现场防护设施按下列规定： a.依照工程进度及时 调节和完善防护办法。 b.对于事故易发区，设立专项安全设施及醒目警示标志。 c.依照季节或天气变化，调节安全防护办法。3.机械、机具、电气设备安装和使用 a.大型机械安装后按规定进行检测，检测合格后挂牌使用。 b.中、小型机械，按进入现场必要验收，合格后挂牌使用。 c.有效期间，指定专人负责维修、保养，保证其完好、安全。4.施工中专项安全技术交底施工中应依照施工组织设计和施工进度，向不同工种施工人员进行专项安全技术交底。5.施工人员作业安全规定施工人员必要使用符合规定原则劳动防护用品，并按下列安全规定操作： a.按安全技术原则和安全操作规程进行施工。 b.按国家劳动保护规定。 c.发现异常，采用有效防护办法，并向安全管理人员报告。6.现场寻常安全管理建立施工现场寻常安全巡视和检查，发现事故隐患和违背安全原则应及时进行纠正。7.安全监督检查 由安全监督员定期进行检查，发现问题限期整治。9. 施工用电安全保证办法1. 电缆接头不许埋设和架空，必要接入接线盒并附在墙上。接线盒内应能防水、防尘，防机械损伤并应远离易燃、易爆、易腐蚀场合。2.所使用配电箱必要是符合规范规定原则电箱。配电箱电气装置必要做到一机一闸一漏电保护。3.开关箱电源线长度不得不不大于30m，并与其控制固定式用电设备水平距离不适当超过3m。4.所有配电箱、开关箱必要编号，箱内电气完好匹配。5.所有电机、电器照明器具、手持电动工具电源线应装置二级漏电闸保护器。6.室外灯具距地面不得低于3m，室内灯具不得低于2.4m。生活区照明电压不得不不大于36V，并必要采用保护接零。7.施工现场禁止使用花线、塑料胶质线作拖线箱电源线，禁止使用木制拖线箱、板及民用塑壳拖线板。10. 消防及防火安全保证办法1.现场组建以项目经理为第一负责人防火领导小组和义务消防队员、班组防火员，消防干部持证上岗。2.层层订立消防责任书，把消防责任书贯彻到重点防火班组、重点工作岗位。3.施工现场配备足够消防器材，统一由消防干部负责维护、管理、定期更新、保证完整、并做好书面记录。4.普通暂时设施，每一百平方米配备二只四升灭火机，重点部位每五十平方米配备一组种类适当灭火机。5.划分动火区域，现场动火作业必要执行审批制度，并明确一、二、三级动火作业手续，贯彻好防火监护人员。6.电焊工在焊割作业时必要随身带好“二证”(电焊工操作证、动火允许证)，“一器”(消防灭火机)、“一监护”(监护人职责交底书)。7.气割作业场合必要清除易燃物品，乙炔气和氧气存储距离不得不大于5米，使用时两者距离不得少于10米。11. 文明施工办法1.施工现场场容管理，必要实行划区域分块包干，责任区域必要挂牌示意，生活区管理规定挂牌昭示全体。2.制定施工现场生活卫生管理、检查、评比考核制度。现场标化管理必要严格遵守原则来进行，定期对照考核。3.图牌、布告栏和广告栏管理a.对安全生产作业工作必要上墙，做到七牌二图。b.现场必要布置安全生产标语和警示牌,做到无违章。c.施工区、办公区、生活区应挂标志牌，危险区设立安全警示标志。4.暂时道路管理a.进出车辆门前要派专人负责指挥。b.现场施工道路要畅通。c.做好排水设施，场地及道路不得积水。5.材料堆放管理a.各种设备、材料应尽量远离操作区域，并不准堆放过高，防止崩塌下落伤人。b.进场材料严格按场布图指定位置进行规范堆放。c.现场材料员必要认真做好材料进场验收工作(涉及数量、质量、质保书)，并且做好记录(涉及车号、车次、运送单位等)。d.水泥仓库必要有管理规定和制度，水泥堆放必要十包一垛，过目成数，挂牌管理。水泥发放必要凭限额领料单，限额发放。仓库管理人员要认真做好水泥收、发、存流水明细帐。e.材料堆放必要按场布图严格堆放，禁止乱堆、乱放、混放。特别是禁止把材料堆靠在围墙、广告牌后，以防受力导致崩塌等意外事故发生。12. 职业健康保证办法1.施工期间食堂要提高饭菜质量，增强劳务人员体质，提高施工人员免疫能力。2.工作安排时要尽量减少加班，保证劳务人员充分休息时间。3.宿舍要勤开窗，并增长通风设施（电电扇）以加强疫情防止办法。4.加强用工管理，防止无序流动。项目应当认真按照用工制度管理规定，禁止使用无建制队伍人员及身份不明人员，特别是加强对新进工人控制，做好体检工作。同步建立施工人员进出工地登记制度。5.加强对职工防病意识宣教。项目应当及时通过广播、电视、报刊等关注传染性疾病状况，宣传关于防治知识，教诲职工保持良好卫生习惯，不要到人口密集、空气流通不畅地方去，注意搞好个人卫生，做好防止疾病工作。6.在传染疾病多发季节时，在食堂和生活区门口放消毒水。13. 环保办法1.暂时办公室、食堂、厕所、工人宿舍管理a.办公室、厕所、食堂、宿舍等搭建原则、规定按关于规定执行。b.制定“办公室及宿舍卫生管理制度”，使施工现场做到整洁、卫生。c.办公室、宿舍通风、明亮，设有盥洗设施，由专人负责管理。d.男、女厕所厕所为蹬位，自冲式，应保持清洁，排水畅通，有专人管理。e.宿舍内禁止私接电源插座或使用大容量电器，施工安所有定期进行检查监督。f.加强施工人员管理，加强工人保健工作，保证工人身体健康， 施工现场必要设立巡回医疗点，生活区必要做好卫生和消毒工作，防止流行病发生。g.为提高公司形象，施工现场办公区在做好环境卫生、环境整洁同步，恰当布置某些简朴绿化，美化办公区环境。(2) 施工区域环境管理a.项目严格对施工班组进行落手清考核工作，每月考核，做到奖优罚劣。保证落手清工作做到随做随清，谁做谁清。b.施工面规定做到工作面清，项目要派专人监护清扫，做好监控记录，保持楼层面安全、整洁。c.现场建筑垃圾集中堆放，四周采用围护，建筑垃圾做到及时解决外运，保持现场文明、整洁。d.保证周边环境清洁卫生，做到无污水外溢，围墙外无渣土、无材料、无垃圾堆放。保证因其活动产气愤体排放、地面排水及排污等不超过雇重规定中规定数值，也不超过合用法律规定数值 。e.环境整洁，水沟畅通，生活区设立垃圾箱，垃圾每天定期清理、外运，生活区域定期喷洒药水，灭菌除害。14、附图A、临房平面布置图B、临房剖面图1C、临房剖面图2
