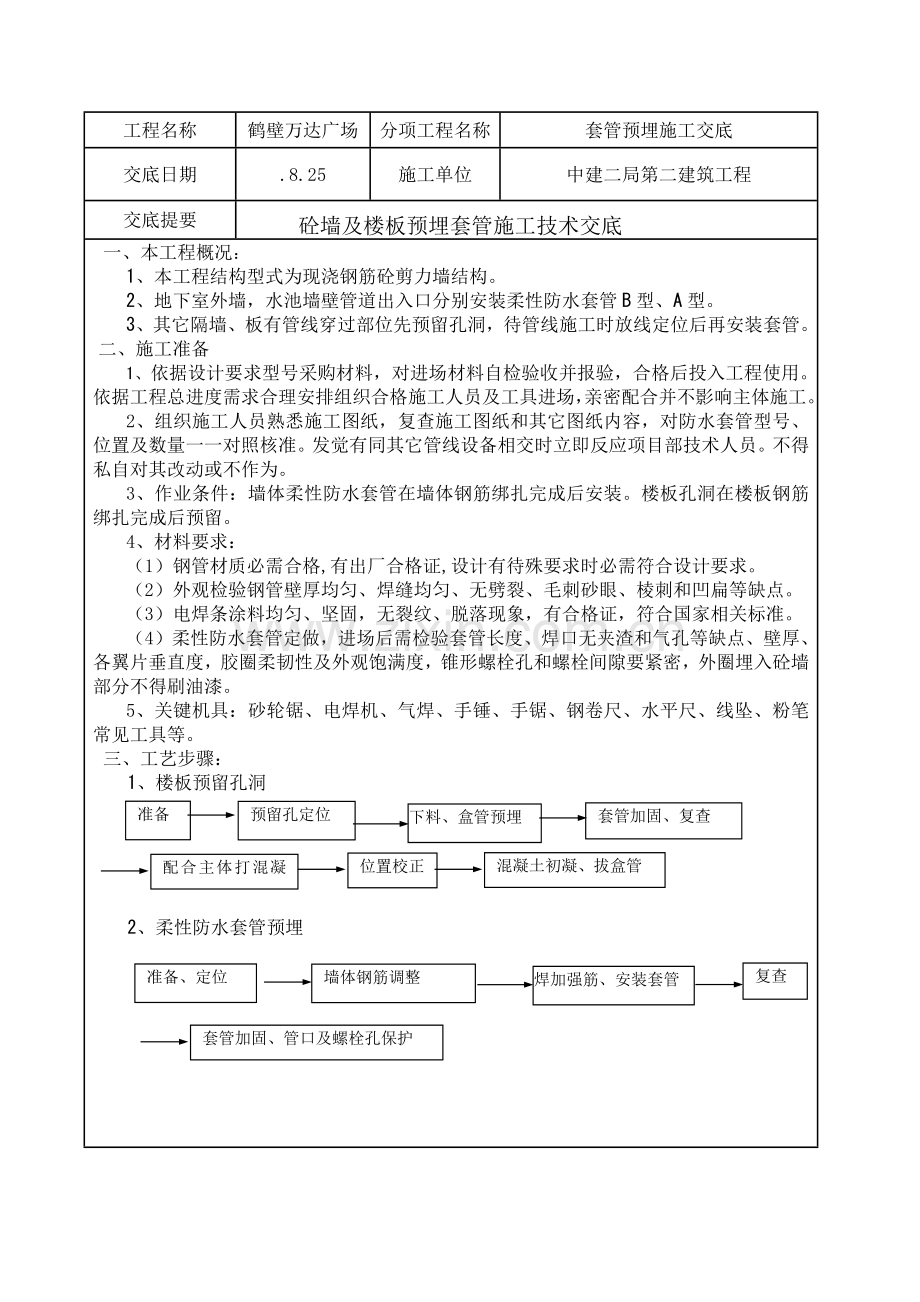

套管关键技术交底.docx

工程名称
鹤壁万达广场
分项工程名称
套管预埋施工交底
交底日期
.8.25
施工单位
中建二局第二建筑工程
交底提要
砼墙及楼板预埋套管施工技术交底
一、本工程概况：
1、本工程结构型式为现浇钢筋砼剪力墙结构。
2、地下室外墙，水池墙壁管道出入口分别安装柔性防水套管B型、A型。
3、其它隔墙、板有管线穿过部位先预留孔洞，待管线施工时放线定位后再安装套管。
二、施工准备
1、依据设计要求型号采购材料，对进场材料自检验收并报验，合格后投入工程使用。依据工程总进度需求合理安排组织合格施工人员及工具进场，亲密配合并不影响主体施工。
2、组织施工人员熟悉施工图纸，复查施工图纸和其它图纸内容，对防水套管型号、位置及数量一一对照核准。发觉有同其它管线设备相交时立即反应项目部技术人员。不得私自对其改动或不作为。
3、作业条件：墙体柔性防水套管在墙体钢筋绑扎完成后安装。楼板孔洞在楼板钢筋绑扎完成后预留。
4、材料要求：
（1）钢管材质必需合格,有出厂合格证,设计有待殊要求时必需符合设计要求。
（2）外观检验钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺点。
（3）电焊条涂料均匀、坚固，无裂纹、脱落现象，有合格证，符合国家相关标准。
（4）柔性防水套管定做，进场后需检验套管长度、焊口无夹渣和气孔等缺点、壁厚、各翼片垂直度，胶圈柔韧性及外观饱满度，锥形螺栓孔和螺栓间隙要紧密，外圈埋入砼墙部分不得刷油漆。
5、关键机具：砂轮锯、电焊机、气焊、手锤、手锯、钢卷尺、水平尺、线坠、粉笔常见工具等。
三、工艺步骤：
1、楼板预留孔洞
准备
预留孔定位
下料、盒管预埋
套管加固、复查
配合主体打混凝土
位置校正
混凝土初凝、拔盒管

2、柔性防水套管预埋
准备、定位
墙体钢筋调整
焊加强筋、安装套管
复查
套管加固、管口及螺栓孔保护

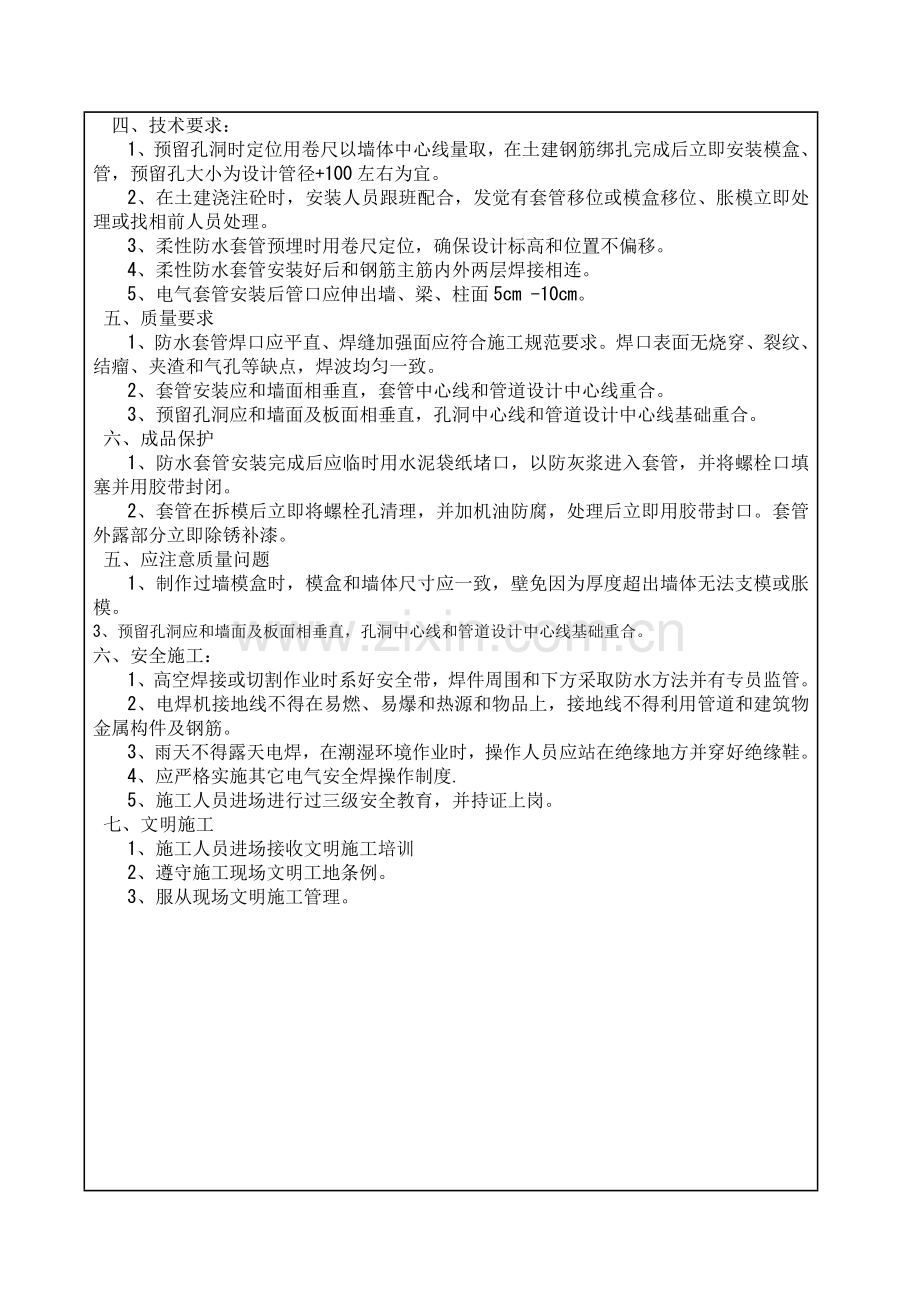

四、技术要求：
1、预留孔洞时定位用卷尺以墙体中心线量取，在土建钢筋绑扎完成后立即安装模盒、管，预留孔大小为设计管径+100左右为宜。
2、在土建浇注砼时，安装人员跟班配合，发觉有套管移位或模盒移位、胀模立即处理或找相前人员处理。
3、柔性防水套管预埋时用卷尺定位，确保设计标高和位置不偏移。
4、柔性防水套管安装好后和钢筋主筋内外两层焊接相连。
5、电气套管安装后管口应伸出墙、梁、柱面5cm -10cm。
五、质量要求
1、防水套管焊口应平直、焊缝加强面应符合施工规范要求。焊口表面无烧穿、裂纹、结瘤、夹渣和气孔等缺点，焊波均匀一致。
2、套管安装应和墙面相垂直，套管中心线和管道设计中心线重合。
3、预留孔洞应和墙面及板面相垂直，孔洞中心线和管道设计中心线基础重合。
六、成品保护
1、防水套管安装完成后应临时用水泥袋纸堵口，以防灰浆进入套管，并将螺栓口填塞并用胶带封闭。
2、套管在拆模后立即将螺栓孔清理，并加机油防腐，处理后立即用胶带封口。套管外露部分立即除锈补漆。
五、应注意质量问题
1、制作过墙模盒时，模盒和墙体尺寸应一致，壁免因为厚度超出墙体无法支模或胀模。
3、预留孔洞应和墙面及板面相垂直，孔洞中心线和管道设计中心线基础重合。
六、安全施工：
1、高空焊接或切割作业时系好安全带，焊件周围和下方采取防水方法并有专员监管。
2、电焊机接地线不得在易燃、易爆和热源和物品上，接地线不得利用管道和建筑物金属构件及钢筋。
3、雨天不得露天电焊，在潮湿环境作业时，操作人员应站在绝缘地方并穿好绝缘鞋。
4、应严格实施其它电气安全焊操作制度.
5、施工人员进场进行过三级安全教育，并持证上岗。
七、文明施工
1、施工人员进场接收文明施工培训
2、遵守施工现场文明工地条例。
3、服从现场文明施工管理。

B型套管安装参考图集

A型套管安装参考图集

电缆入户套管做法参考图集

审核人：
交底人：
接收交底人：
