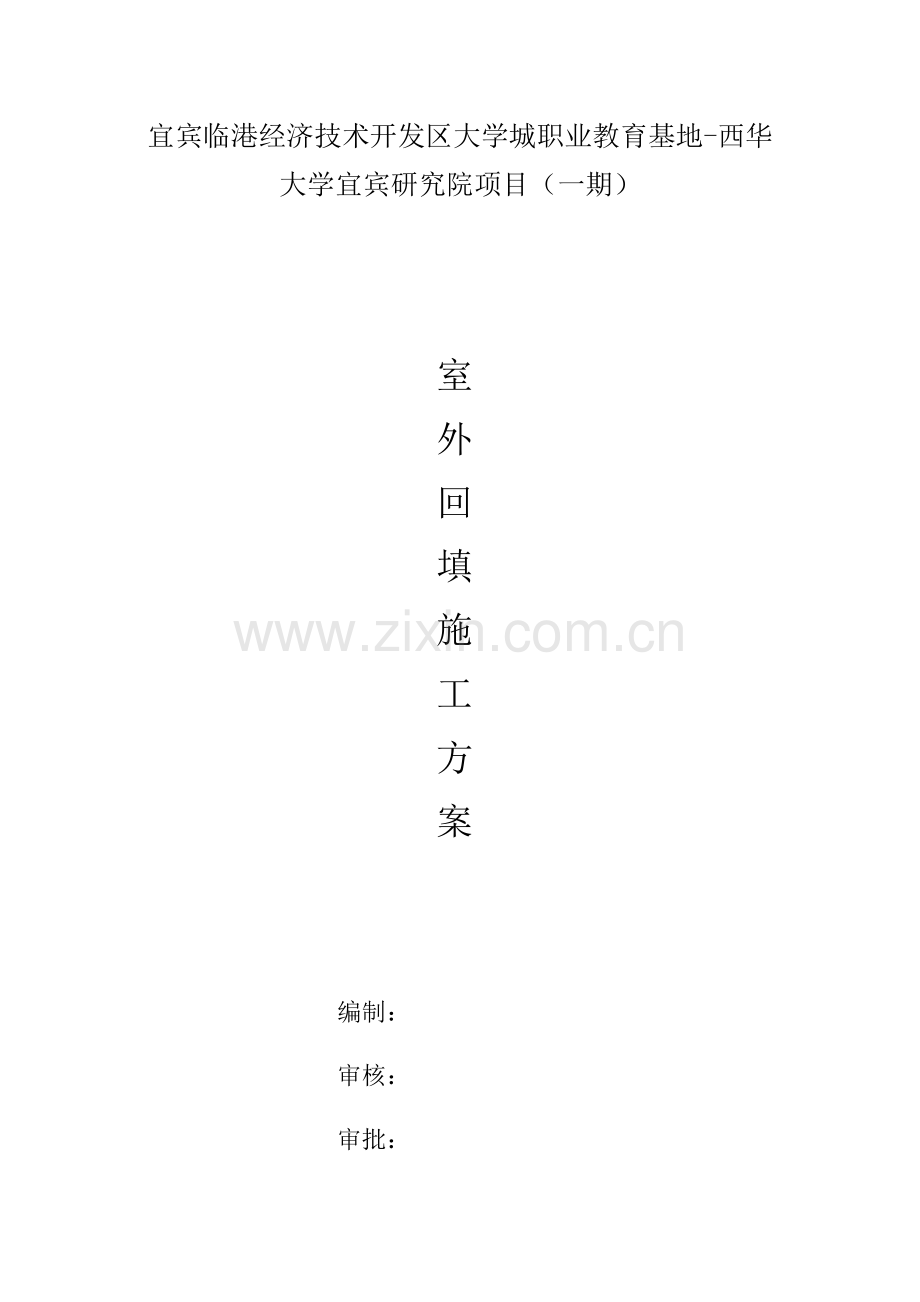

宜宾临港经济技术开发区大学城职业教育基地-西华大学宜宾研究院项目（一期）

室
外
回
填
施
工
方
案

编制：
审核：
审批：

西安市建筑工程总企业
年 月

目录

一、 工程概况…………………………………………………………1
二、 编制依据…………………………………………………………2
三、 施工准备…………………………………………………………2
四、 施工工艺步骤……………………………………………………3
五、 质量标准…………………………………………………………4
六、 注意事项…………………………………………………………5
七、 成品保护方法……………………………………………………6
八、 安全方法…………………………………………………………6
九、 环境保护…………………………………………………………7

一、工程概况
宜宾西华大学建设项目及大学路工程项目进行，包含本标段由9个单项工程组成，其中包含各类型厂房及设备用房、宿舍、食堂、硕士楼、教学培训楼、试验楼、研发中心。本标段由9个单项工程组成，其中包含各类型房屋建筑工程总建筑面积约14万平方米。建筑工程等级为二级，耐火等级为二级，抗震设防分类为丙类，地基基础设计等级为丙级，结构设计使用年限50年，地下防水等级为一级，结构安全等级二级。抗震设防烈度为7度。
子项名称
±0.00以下建筑面积㎡
坑底标高
m
室外标高
m
教学培训楼
7250
-6.55
-6.2
试验楼
0
-1.8
-0.3
研发中心
0
-1.8
-0.3
实训厂房A
0
-1.4
-0.3
实训厂房B
115
-1.4
-0.3
硕士楼
0
-2
-0.3
食堂
0
-1.5
-0.3/-0.8
宿舍1
0
-1.5
-0.24
宿舍2
450
-1.5
-0.24/-2.3

建设单位：宜宾市科教产业投资集团
地质勘察：四川蜀康地质勘察工程企业
设计单位：同济大学建筑设计研究院（集团）
监理单位：四川元丰建设项目管理
施工单位：西安市建筑工程总企业
二、编制依据
《建筑地基基础工程施工质量验收规范》（GB50202-）；
《建筑地基处理技术规范》（JGJ79-）；
《机械回填土施工工艺标准》（J103-）；
《人工回填土施工工艺标准》（J104-）；
《建筑工程施工质量统一验收标准》（GB50300-）。
三、施工准备
1、作业条件
1）、填土前，请监理对基坑进行隐蔽工程验收，并做好统计，办理隐蔽工程验收手续。
2）、施工前应依据工程特点、填土料种类、密实度要求、施工条件等，合理确定填土料含水率控制范围、虚铺厚度及压实遍数等参数。
3）、施工前，应做好水平高程控制部署。
4）、确定好施工次序及填土料存放点等。
2、机具准备
有些人力夯、蛙式打夯机、20T压路机、5T压路机、手推车、筛子（孔径40mm-60mm）、铁锹（平头、尖头）、2m靠尺、小线、钢尺、胶皮管等。
四、施工工艺步骤
1、工艺步骤 基槽底清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平→验收。
2、回填用土方技术要求：回填土采取基槽开挖填料，进场后清除砖头等杂物。回填土进场后由试验人员进行含水率测试，当含水率过大时，采取翻松晾晒，风干法降低；当含水率过小时，可采取预先洒水湿润方法。
3、土方回填采取挖掘机加人工回填，机械打夯方法，由东至西，自下而上分层铺填，每层虚铺土厚度小于25cm，回填土每层最少夯三遍，打夯应一夯压半夯，夯夯相接，行行相连，严禁用水浇使土下沉。
4、回填土每层扎实后，应按规范要求进行环刀取样，测出土干容重，达成要求后再进行上一层铺土。
5、修整找平：填土全部完成后，应进行表面拉线找平，凡超出标准高程地方，立即依线铲平，凡低于标准标高地方，应立即补土扎实。在整个回填过程中，设置专员确保观察仪器和测量工作正常进行，并保护所埋设测量标志完好。
6、施工机具依据回填土次序安排挖掘机2台，4台蛙式打夯机，10辆手推车，铁锹及绝缘手套、绝缘鞋等防护用具若干。
7、回填土时，地上结构正在进行，为确保施工安全，应由专员看护，避免交叉作业。
8、雨期施工
施工中注意雨情，在降雨前应立即夯完已填土层或将表面用塑料布覆盖，并形成一定坡度，以利于排出雨水，雨后应晾晒或清除填土面淤泥。检验并修补基坑四面挡水台，预防地面水流入基坑。
五、质量标准
填筑前，首先对回填段进行地形、剖面测量复核，并把测量资料报送监理复检。其次对测量后基槽进行基础面清理，然后报监理进行回填前验收，验收合格后方可回填。
基底清理和回填土料必需符合设计和施工规范要求。填土前，应将基槽底上垃圾等杂物清理洁净，清除到基础底面标高，将回落松散垃圾、砂浆、石子等杂物清理洁净。回填土宜优先采取基槽挖出土，但不得含有有机杂物，含水率应符合要求。
回填土必需按要求分层扎实。取样测定扎实后土干容重，其合格率不应小于90%，不合格干土容重最低值和设计值差，不应大于0.08g/cm3，且不应集中。环刀取样方法及数量应符合要求。
土方填筑时，对填筑段选派有经验工程技术人员在现场填筑中进行监督，并亲密配合监理监督人员工作。
在土方填筑过程中，要对每步土进行检测，检测合格后把检测资料报送监理并请监理抽检，复检合格并经同意后进行下步土回填。
在堆土料场，不定时对土料含水量进行检验，对于含水量较高土料必需翻晒，待其含水量达成要求后方可进行回填。
在监理检验后，对不合格回填土要根本按监理指示进行返工、修理和补强。
土方填筑完工后，首先对工程全部填筑部位按国家相关要求进行自检，自检合格后报请监理进行验收。
机械回填土工程质量检验标准
项目
序号
检验项目
许可偏差或许可值
检验方法
人工场地平整
管沟
地（路）面基础层
主控项目
1
标高
±50
-50
-50
水准仪
2
分层压实系数
符合设计要求
按要求方法

通常项目
1
回填土料
符合设计要求
去养检验或直观判别
2
分层厚度及含水量
符合设计要求
水准仪及取样检验
3
表面平整度
30
20
20
靠尺或水准仪

六、注意事项
1、未按要求测定土干容重：回填土每层全部应测定扎实后干土质量密度。符合设计要求后才能铺摊上层土。未能达成设计要求部位，应有处理方法和复验结果。
2、回填土下沉：因虚铺土超出要求厚度或扎实不够遍数，甚至漏夯，坑底有有机杂物或落土清理不洁净等造成。这些问题在施工中应认真实施规范相关各项要求，并要严格检验，发觉问题立即纠正。
3、回填土扎实不密：应在扎实时对干土合适洒水加以润湿，如回填土太湿一样夯不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再予扎实。
七、成品保护方法
1、教育全部参施人员注意成品保护工作，提升其保护意识。
2、施工时，对定位标准桩、轴线桩、标准水准点等应注意保护，运土时不得碰撞，预防损坏位移。
3、夜间施工时，应合理安排施工次序，设有足够照明设施，预防铺填超厚，严禁汽车直接倒土入基坑内。
4、基础或管沟混凝土应达成一定强度，不致因土而受损坏时，方可回填。
5、土方回填时应注意地下室防水或防水保护层成品保护。
八、安全方法
1、人员进场前必需进行三级教育，施工前进行书面安全技术交底，并推行签字手续。
2、回填过程中，回填部位上方严禁作业，预防高空坠物打击，闲杂人员不准靠近施工机械，以免发生危险。打夯机应适用单项开关，由两人共同操作,一人打夯，一人扶线，以免打坏电线造成漏电，打夯和扶线人员在操作过程中要佩戴绝缘手套，穿绝缘鞋。
3、槽边1.5m范围内严禁堆土，预防塌方。
4、保护消防设施，不要被机械压坏，回填土时做好基坑周围防护，严禁拆除护栏，做好上下基坑通道，采取防土方坍塌和人员坠落方法。
5、夜间照明要用专用220V带有漏电保护专用配电箱，使用碘钨灯应有可靠外支架及灯外壳保护；
6、灯具电线应挂起，不能拖地，避免压破造成漏电；
7、使用夯机人员必需有绝缘保护用具（手套、绝缘鞋），夯机把手应用绝缘带缠绕。
九、环境保护方法。
1、因为现场场地比较狭窄，现场派专员负责土方回填速度及运输车辆进场时间及进场数量，以确保土方能够满足回填土施工速度需求，同时又不致使现场内堆积过多土方。
2、运土车卸车后要对车身进行清理或冲洗，避免残留土遗洒,并在现场以外200m运土路线范围内天天派专员定时打扫三遍。
3、现场要保持整齐，无散乱堆土现象，道路要勤洒水，确保无尘土飞扬。
