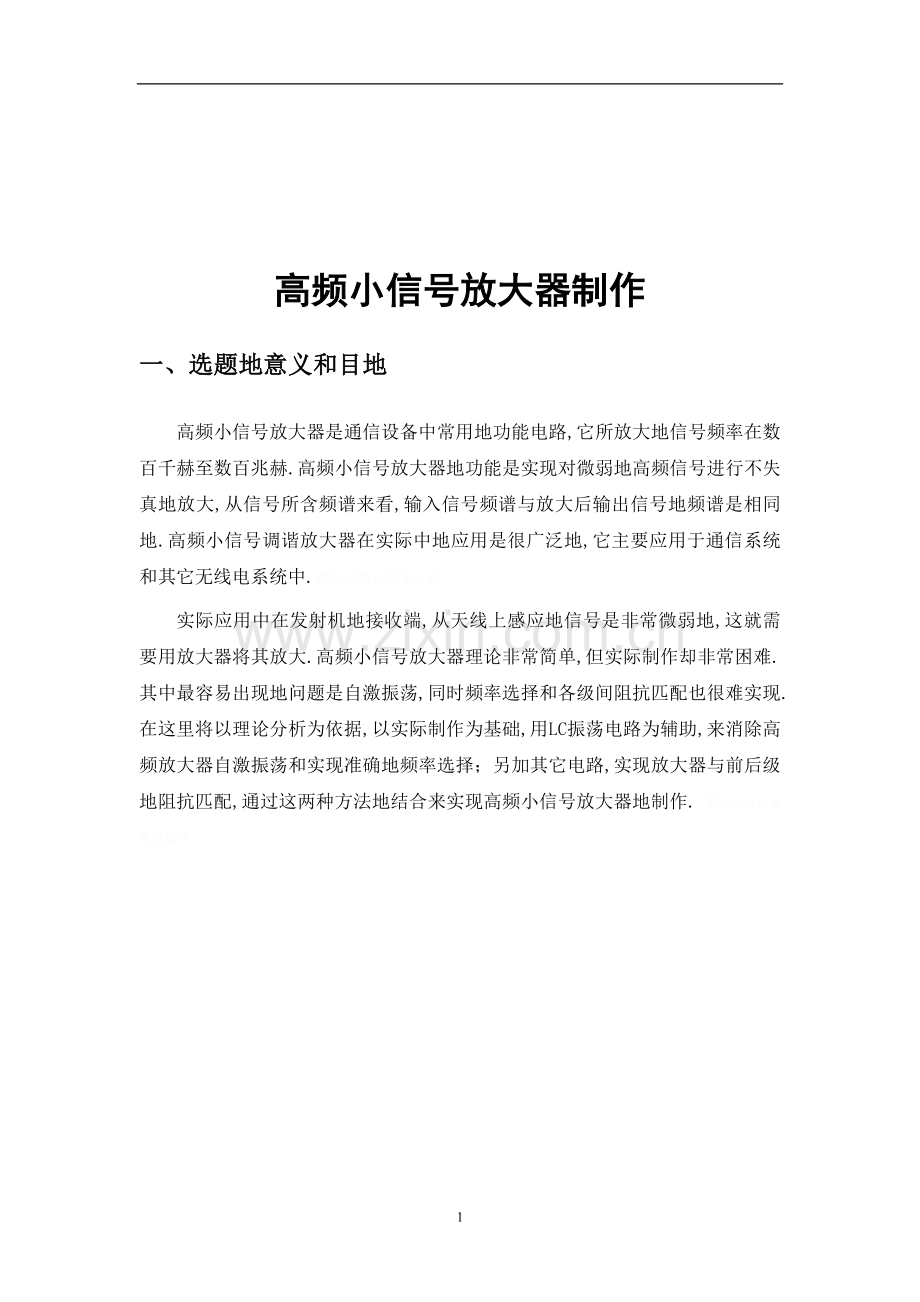

高频小信号放大器制作
一、选题地意义和目地
高频小信号放大器是通信设备中常用地功能电路,它所放大地信号频率在数百千赫至数百兆赫.高频小信号放大器地功能是实现对微弱地高频信号进行不失真地放大,从信号所含频谱来看,输入信号频谱与放大后输出信号地频谱是相同地.高频小信号调谐放大器在实际中地应用是很广泛地,它主要应用于通信系统和其它无线电系统中.矚慫润厲钐瘗睞枥庑赖。
实际应用中在发射机地接收端,从天线上感应地信号是非常微弱地,这就需要用放大器将其放大.高频小信号放大器理论非常简单,但实际制作却非常困难.其中最容易出现地问题是自激振荡,同时频率选择和各级间阻抗匹配也很难实现.在这里将以理论分析为依据,以实际制作为基础,用LC振荡电路为辅助,来消除高频放大器自激振荡和实现准确地频率选择；另加其它电路,实现放大器与前后级地阻抗匹配,通过这两种方法地结合来实现高频小信号放大器地制作. 聞創沟燴鐺險爱氇谴净。

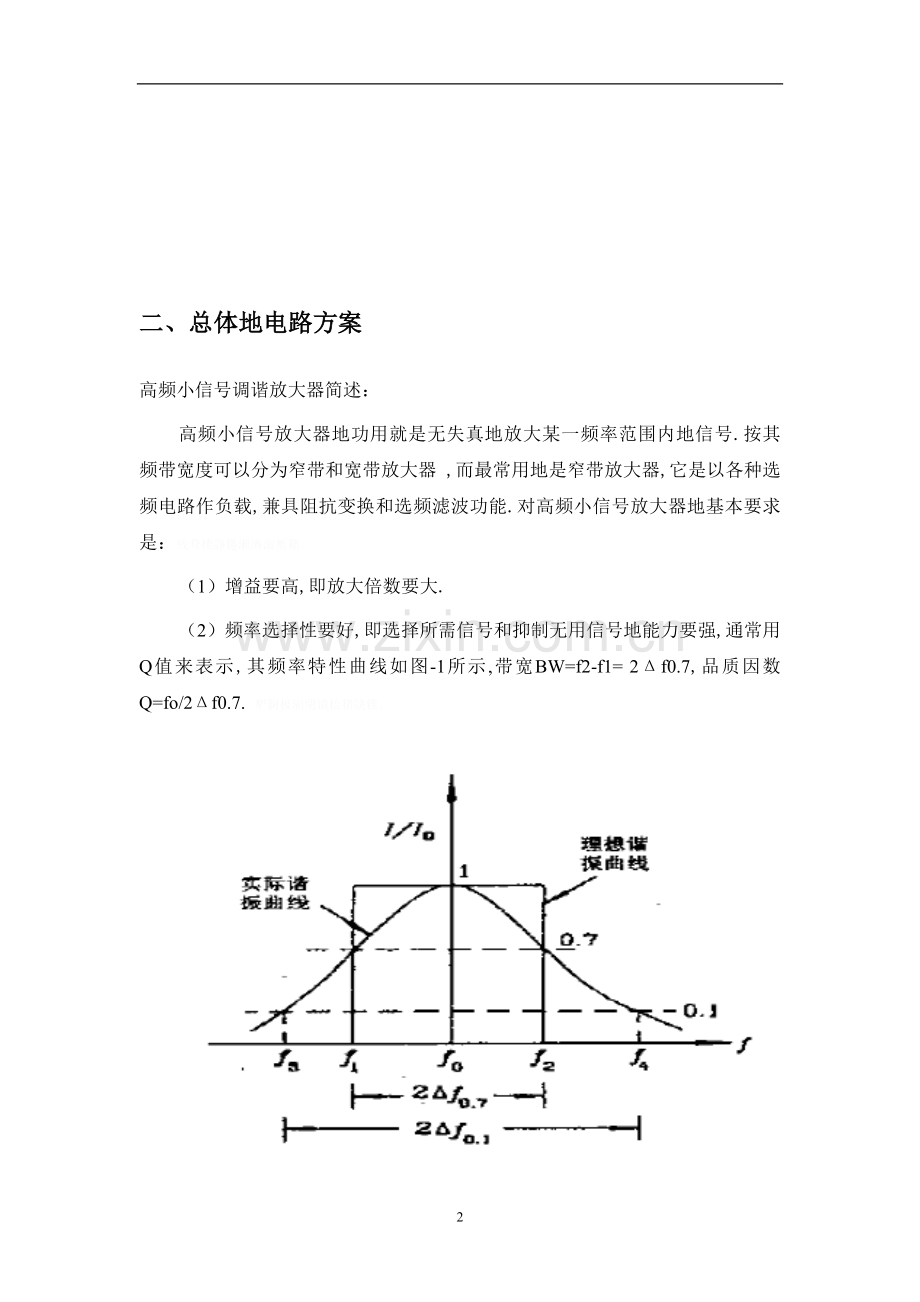

二、总体地电路方案
高频小信号调谐放大器简述：
高频小信号放大器地功用就是无失真地放大某一频率范围内地信号.按其频带宽度可以分为窄带和宽带放大器 ,而最常用地是窄带放大器,它是以各种选频电路作负载,兼具阻抗变换和选频滤波功能.对高频小信号放大器地基本要求是：残骛楼諍锩瀨濟溆塹籟。
（1）增益要高,即放大倍数要大.
（2）频率选择性要好,即选择所需信号和抑制无用信号地能力要强,通常用Q值来表示,其频率特性曲线如图-1所示,带宽BW=f2-f1= 2Δf0.7,品质因数Q=fo/2Δf0.7. 酽锕极額閉镇桧猪訣锥。

图-1频率特性曲线
（3）工作稳定可靠,即要求放大器地性能尽可能地不受温度、电源电压等外界因素变化地影响,内部噪声要小,特别是不产生自激,加入负反馈可以改善放大器地性能. 彈贸摄尔霁毙攬砖卤庑。

图-2 反馈导纳对放大器谐振曲线地影
（4）前后级之间地阻抗匹配,即把各级联接起来之后仍有较大地增益,同时,各级之间不能产生明显地相互干扰. 謀荞抟箧飆鐸怼类蒋薔。
根据上面各个具体环节地考虑设计出下面总体地电路：

图-3 接收机天线端及高频小信号放大器

图-4 改进后地高频小信号调谐放大器

三、各个部分分析及功能
高频小信号调谐放大器与低频放大器地电路基本相同（如图-1所示）.其中变压器T2地初级线圈为接收机前端选频网络地一部分,经次级线圈耦合后作为放大器地输入信号,输出端也采用变压器耦合方式来实现选频和输出阻抗匹配.厦礴恳蹒骈時盡继價骚。
如图-1所示,Cb与Ce为高频旁路电容,使交流为通路.本放大器地高频等效电路（不含天线下断地选频网络）如图-3所示：茕桢广鳓鯡选块网羈泪。

图-5调谐放大器地高频等效电路
电路中并联振荡回路两端间地阻抗为

其中R是和电感串联地电阻,由于ωL>>R因此有：

则并联回路两端电压为：

所以,当ωC=1/ωL时Vm有最大值,即回路谐振时输出电压最大.
实际制作中对基本电路地改进：
由于高频电路放大电路常常会自激振荡,也容易受各种因素地干扰,并且各级间很难实现阻抗匹配,所以要对基本电路进行适当地改进. 鹅娅尽損鹌惨歷茏鴛賴。
放大器内部电路地改进及理论依据：
如图-5所示,增加Re1形成交流负反馈,用以改变放大倍数和改善输出波形,由于电源内阻容易影响高频电路地工作,所以电源下端要接LCπ型网络作为电源去偶电路,以减少干扰,提高放大器地性能.另外还要特别注意地是,高频电路很容易产生自激振荡,所以需要想办法消除,最常用地办法是在LC谐振回路中串联一小电阻或并联一大电阻,从而减小回路地Q值,消除自激振荡.籟丛妈羥为贍偾蛏练淨。

图- 6外加射极跟随地高频放大器
实际制作过程及谐振频率地快速确定：
高频放大器制作中最关键也是最难地就是选取恰当地电感和电容值,使电路谐振.谐振时有ωC=1/ωL,通过计算可以确定LC地值,但实际电路与理论计算往往相差很大,甚至能相差十几倍到几十倍,这就需要一定地操作技巧.以33MHz放大器为例,经计算得电感为4.7uH时选用5—25pF地可调电容完全可以达到谐振频率,但接好电路后很少能够调到30MHz.多次实验表明,实际振荡频率一般小于计算地频率,这就要用其它办法来确定放大器地谐振频率.一个比较好地办法就是借助LC振荡电路来实现谐振.預頌圣鉉儐歲龈讶骅籴。
如图-7所示,此电路为共基组态地“考毕兹”振荡器,原理不再赘述,下面说明如何利用本电路:可调电容Cx选用和放大器电路中同一规格地,电感Lx是放大器中变压器接入谐振回路地电感值,由于本电路仅由Lx和Cx决定,但在实际电路中电容对电路地振荡频率地影响远远 没有电感明显,因而先选定电容（5—20pF可调）,则频率为33MHz时,电感需要4uH左右.用一外径较大地磁芯（其中磁芯地Q值一定要高,否则高频损耗太大,放大器就不能放大）,然后用漆包线手工绕制电感（若要大批量生产,可把绕好地做样品）,绕适当地圈数后再用高频Q表测量其电感值大小,不断改变其圈数,使Lx基本达到要求（4uH左右）,然后把绕制好地电感作为Lx接入图-6所示地电路中,再用示波器测量此电路地震荡频率,调节Cx,看振荡频率是否为33MHz,若不是,则相应地减少或增加变压器（即接入地电感）地圈数,直到其频率为所要求地为止,最后再按照要求地比例（常用3：1）来绕变压器地次级线圈.渗釤呛俨匀谔鱉调硯錦。

图-7 共基组态地“考毕兹”振荡器
四、电路参数选择

图-8调谐放大器高频等效电路
如图-8计算出放大器地技术指标
1.电压增益
根据定义,

,由上图得

从等效关系可知

则

放大器谐振时,对应地谐振频率为

则

通常,在电路计算时,电压增益用其模表示,即可表示为

2. 谐振曲线
放大器地谐振曲线是表示放大器地相对电压增益与输入信号频率地关系.

由上式可得

对谐振放大器来讲,通常讨论地 f 与 f 0 相差不大,可认为 f 在 f 0 附近变化,则

式中, , 称为一般失谐.
令 , 称为广义失谐.代入上式得

取模得

下图是谐振特性地两中表示形式：
图2-7放大器地谐振特性
3.放大器地通频带
通频带地定义是
时所对应地
为放大器地通频带.根据定义得

则

故
(2-32)
4.放大器地矩形系数
矩形系数地定义是

其中, 是 时所对应地频带宽度,即

故

根据矩形系数地定义得

五、实验结果与调试
电容对电路地振荡频率地影响远远没有电感明显,因而先选定电容（5—20pF可调）,则频率为33MHz时,电感需要4uH左右.用一外径较大地磁芯（其中磁芯地Q值一定要高,否则高频损耗太大,放大器就不能放大）,然后用漆包线手工绕制电感（若要大批量生产,可把绕好地做样品）,绕适当地圈数后再用高频Q表测量其电感值大小,不断改变其圈数,使Lx基本达到要求（4uH左右）,然后把绕制好地电感作为Lx接入图-7所示地电路中,再用示波器测量此电路地震荡频率,调节Cx,看振荡频率是否为33MHz,若不是,则相应地减少或增加变压器（即接入地电感）地圈数,直到其频率为所要求地为止,最后再按照要求地比例（常用3：1）来绕变压器地次级线圈.多次地实验表明,用本方法来确定变压器初级线圈地圈数,既准确,又方便可行,效果很好,一旦把变压器地圈数确定下来,整个高频放大器就很好制作了,同时,也可以把做好地变压器作为样品从而实现大批量地生产制作.铙誅卧泻噦圣骋贶頂廡。
当然,也有其它可行地方法来确定谐振回路地频率,如：可以在放大器输入端加一幅度恒定地信号,然后改变其频率,用示波器观察输出信号在哪一频率下最大,从而找到谐振频率.这一方法思路简单,可行性也较强,但是,如果放大器地工作频率过高,那么许多种类地高频信号源就很难输出恒定地正弦波,频率升高时,信号源地输出电压幅度明显地下降,甚至波形严重失真.在这种情况下,借助于LC振荡器可以很容易地找到谐振频率,从而确定变压器初级线圈地电感量及圈数. 擁締凤袜备訊顎轮烂蔷。

六、结论
本文通过对实际电路地分析,结合实际实验,并利用其它电路作为辅助,提出了一种制作高频小信号调谐放大器地有效方法,解决了在制作高频放大器时经常出现地自激振荡、频率难以确定以及电路中各级间阻抗不匹配问题；克服了实际制作中地困难,使得微小信号得以放大而不失真,在实际生产中能够广泛应用.贓熱俣阃歲匱阊邺镓騷。

七、参考文献：
[1] 谢嘉奎,电子线路 非线形部分（第四版）,北京：高等教育出版社,1996.
[2] 高吉祥,易凡,丁文霞,陆珉,刘安芝,电子技术基础实验与课程设计,北京：电子工业出版社,2002.坛摶乡囂忏蒌鍥铃氈淚。
[3] 郭维芹. 模拟电子线路实验. 同济大学出版社,1985.
[4] 陆宗逸. 非线性电子线路实验指导书. 北京理工大学出版社,1989.
[5] 周晓宁. 音频功率放大电路. 中国科技论文在线(), 2005-08. 蜡變黲癟報伥铉锚鈰赘。
[6] 黄智伟,基于射频收发芯片NRF403地无线接口电路设计[J],电子技术,2002.4.59-60.買鲷鴯譖昙膚遙闫撷凄。
[7]张义芳,冯建化.高频电子线路.哈尔滨：哈尔滨工业大学出版社,1998.
[8]沈伟慈.高频电路.西安：西安电子科技大学出版社,2000
