胶带大巷铺轨措施.doc

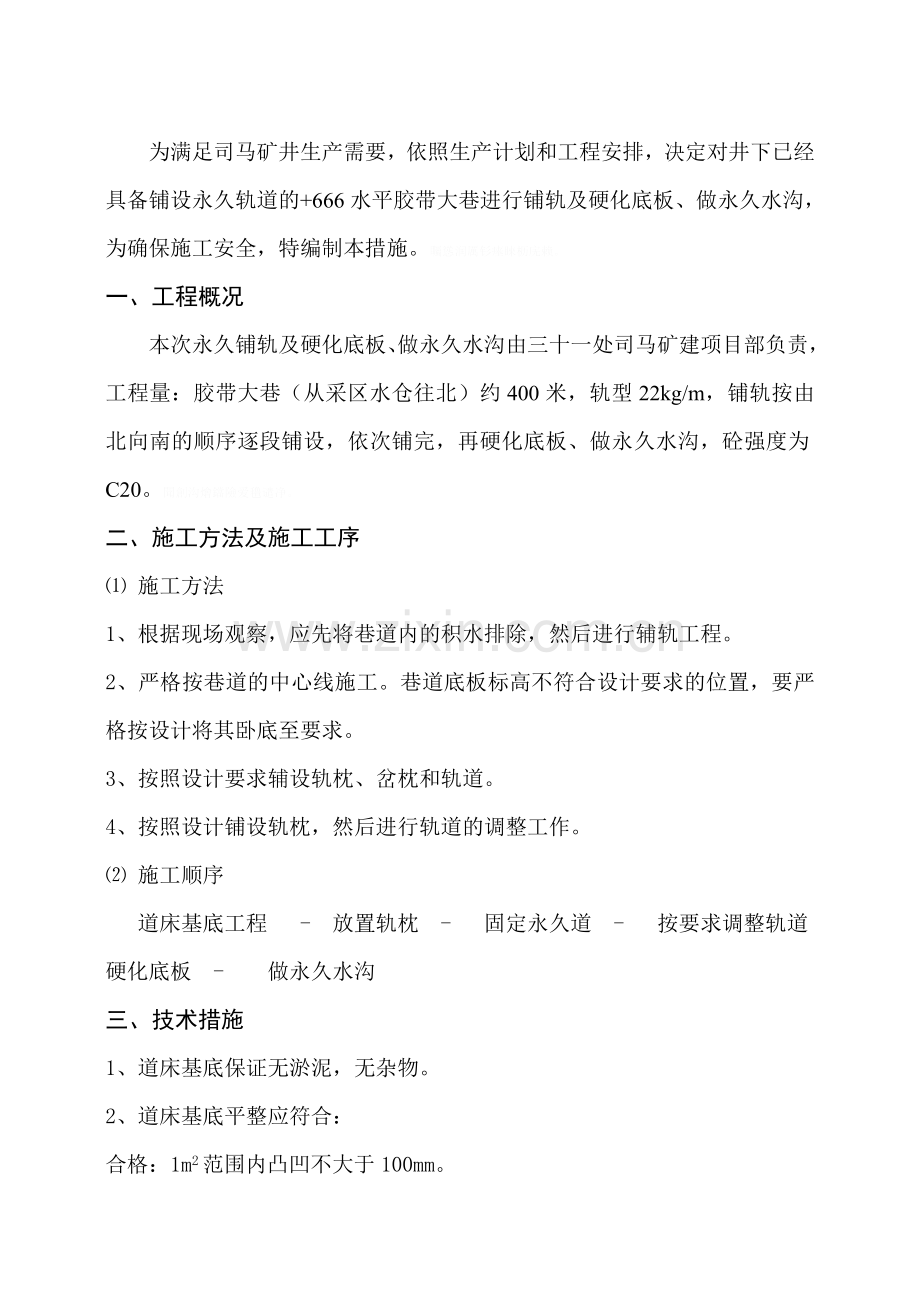

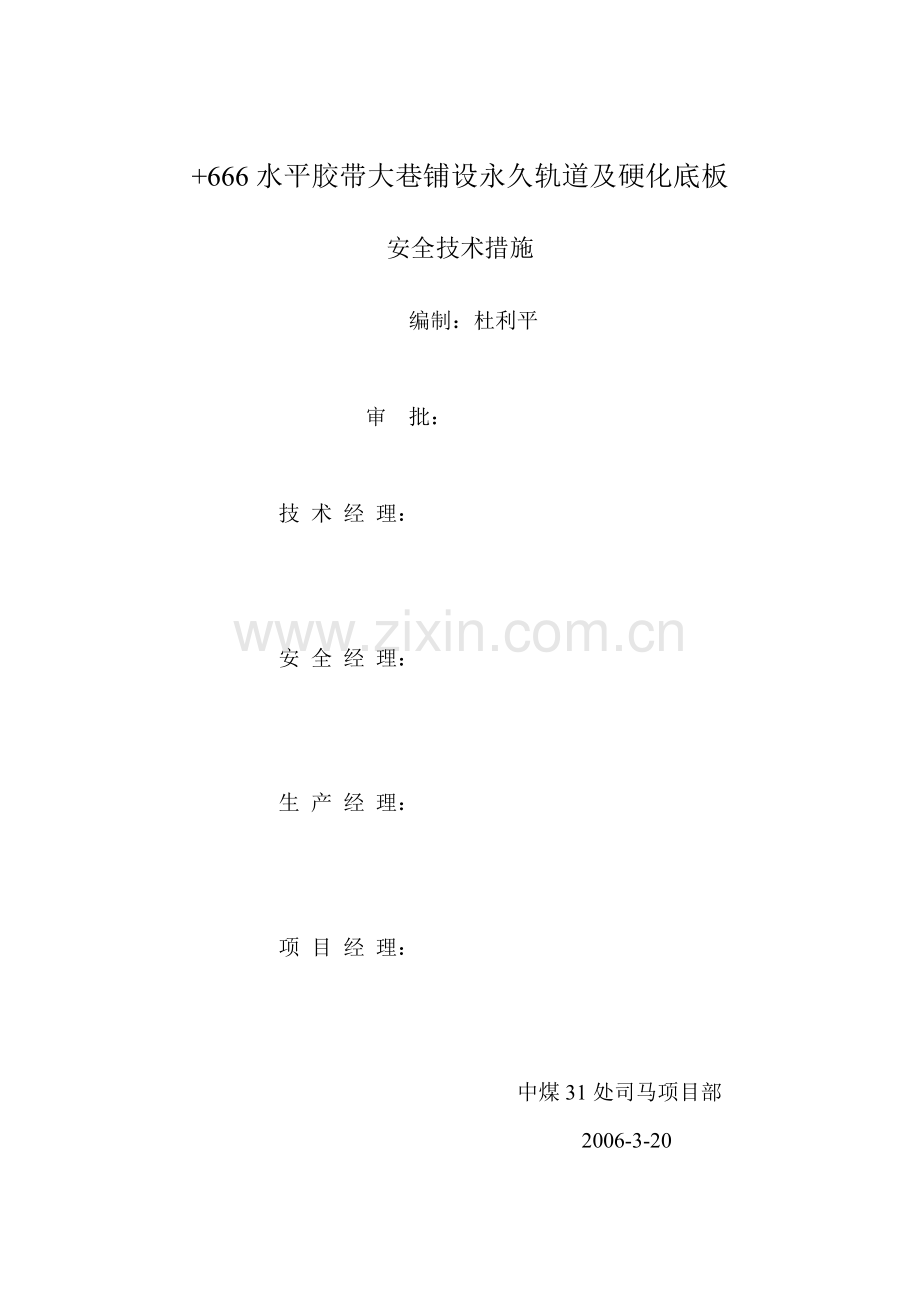

+666水平胶带大巷铺设永久轨道及硬化底板安全技术措施编制：杜利平审 批：技 术 经 理：安 全 经 理：生 产 经 理：项 目 经 理：中煤31处司马项目部2006-3-20为满足司马矿井生产需要，依照生产计划和工程安排，决定对井下已经具备铺设永久轨道的+666水平胶带大巷进行铺轨及硬化底板、做永久水沟，为确保施工安全，特编制本措施。矚慫润厲钐瘗睞枥庑赖。一、工程概况本次永久铺轨及硬化底板、做永久水沟由三十一处司马矿建项目部负责，工程量：胶带大巷（从采区水仓往北）约400米，轨型22kg/m，铺轨按由北向南的顺序逐段铺设，依次铺完，再硬化底板、做永久水沟，砼强度为C20。聞創沟燴鐺險爱氇谴净。二、施工方法及施工工序 施工方法1、根据现场观察，应先将巷道内的积水排除，然后进行辅轨工程。2、严格按巷道的中心线施工。巷道底板标高不符合设计要求的位置，要严格按设计将其卧底至要求。3、按照设计要求辅设轨枕、岔枕和轨道。4、按照设计铺设轨枕，然后进行轨道的调整工作。 施工顺序 道床基底工程 - 放置轨枕 - 固定永久道 - 按要求调整轨道硬化底板 - 做永久水沟 三、技术措施1、道床基底保证无淤泥，无杂物。2、道床基底平整应符合：合格：1m2范围内凸凹不大于100mm。优良：1m2范围内凸凹不大于50mm 。3、道床基底的允许偏差：标高50mm 。轨枕、岔枕工程：1、轨枕、岔枕的材质、规格、强度必须符合设计要求和规范的规定2、轨枕、岔枕的位置允许偏差：轨枕50mm ，岔枕50mm 。轨道工程1、连接件及扣件的规格、型号必须与轨型配合，数量齐全。2、轨道轨距应符合：合格：不小于设计3mm ，不大于设计5mm 。优良：不小于设计2mm ，不大于设计3mm3、两轨轨面高低差应符合：合格：直线段不大于5mm ，曲线段不小于2mm ，不大于5mm 。优良：直线段不大于3mm ，曲线段不小于2mm ，不大于3mm 。4、轨道接头的平整度应符合：合格：接头高低和内侧错距均不大于2mm 。优良：接头的高低和内侧错距不大于1mm 。6、扣件钉连应符合：合格：道钉或螺栓、压板仰歪斜或浮离量大于2mm的不大于10% ，且不连续。优良：道钉或螺栓、压板仰歪斜或浮离量大于2mm的不大于5% ，且不连续。残骛楼諍锩瀨濟溆塹籟。7、钢轨铺设允许偏差：项次项目允许偏差（mm）1单双轨中心位置50双轨中心位置直线：020；曲线：202坡度13轨面标高304轨面前后高低目视平顺，用10m弦量 105方向直线目视平顺，用10m弦量 10曲线目视圆顺，用2m弦量相邻正矢差R50mm时2 ，R50mm时36轨缝（限值）直线5 ，曲线8道岔工程1、道岔轨距应符合：合格：不小于设计值2mm ，不大于设计5mm 。优良：不小于设计值，不大于设计2mm 。2、道岔两轨面水平质量应符合：合格：直线段不大于5mm ，曲线段不小于2mm ，不大于5mm 。优良：直线段不大于3mm ，曲线段不小于2mm ，不大于3mm 。3、道岔接头平整度应符合：合格：接头的高低和内侧错距不大于2mm 。优良：接头的高低和内侧错距不大于1mm 。4、道岔尖轨应符合：合格：尖轨与基本轨间隙不大于2mm ；尖轨损伤长度不超过100mm ；尖轨顶面不应高出基本轨顶面，不低于基本轨顶面2mm 。酽锕极額閉镇桧猪訣锥。优良：尖端与基本轨无间隙，尖轨无损伤，尖轨与基本轨的顶面水平一致。5、护轨应符合：合格：零件齐全，安设牢固，心轨与护轨工作边间距不小于设计值，不大于设计值2mm ；心轨尖端与护轨工作边中点边线应垂直于护轨工作边，其偏差不大于50mm 。彈贸摄尔霁毙攬砖卤庑。优良：零件齐全，安设牢固，心轨与护轨工作边间距符合设计要求，心轨尖端与护轨工作边中点边线应垂直于护轨工作边，其偏差不大于20mm 。謀荞抟箧飆鐸怼类蒋薔。5、道岔的扣件钉连应符合： 合格：道钉、压板俯仰歪斜或浮离量大于2mm的不大于10% ，且不连续。优良：道钉或螺栓、压板仰歪斜或浮离量大于2mm的不大于5% ，且不连续。6、转辙器应符合：合格：位置偏差不大于10mm ，零件齐全，联结牢固，动作可靠。优良：位置准确，零件齐全，联结牢固规整，动作灵敏可靠。7、道岔铺设允许偏差：项次项目允许偏差（mm）1尖轨开程（限值）801102轨面前后高低目视直顺，用5m弦量53轨缝（限值）尖轨根部8 ，直线3 ，曲线54方向直线：目视直顺，用5m弦量3曲线：目视圆顺，用2m弦量相邻正矢值差25基本轨起点3006滑床板板面平直，与尖轨底面间隙27轨撑数量齐全，无松动现象，与基本轨间隙1附：胶带大巷单轨铺设断面图及轨枕排放示意图四、安全措施1运料过程中，特别是搬运铁路时，多人作业时要相互叫应好，同起同放抬运过程时，手要放在物料下面，以防顶板碰伤手部。厦礴恳蹒骈時盡继價骚。2施工过程中，所用各种工具时刻小心，严防碰伤他人或损伤电线、电缆，各种管路等，造成不安全因素。3斜巷铺路时，应将吊梁保险档放下，做到安全施工。提送物料时，斜巷应严格执行“行车不行人，不作业”制度。茕桢广鳓鯡选块网羈泪。4轨道相接处的夹板螺丝由里向外穿，达到紧固、密贴、有效。5扛运轨枕时，要脚踏实地、小心谨慎，下放时要有人抬肩，不得乱扔；钢轨的装运，抬架要叫应好，做到稳起稳放，先起一头再起一头，下放时有人抬肩，放好一头再放另一头，不得乱扔。鹅娅尽損鹌惨歷茏鴛賴。6清理道床时，做到工作地段清洁平整，为行人的通过提供方便，保证行人安全。7上下班人员要走人行道，长柄工具要顺巷携带，行人不得坐在铁路钢轨上或轨道中间休息和停留，井下作业人员必须按规定要求使用好各种防护用品，加强自主保安和相互保安能力。籟丛妈羥为贍偾蛏练淨。8运输钢轨严禁使用矿车，必须使用平板车运送，并用封捆牢固，斜巷运送时必须破股钢丝绳封捆牢固。9用起道机或其他方式起道时，钢轨顶起后，随起随用碎石捣实，所有作业人员的手脚不得伸入轨底或轨枕下面，以防伤人。預頌圣鉉儐歲龈讶骅籴。10用楔形销紧固钢轨时，两个楔形销要反向同时楔紧，严禁楔形销崩出伤人和锤击伤人。11拔道时应根据巷道的大方向或设计中线看好需要拔道的地点，用起道器或撬棍进行拔道，所有人员必须叫应好，严防轨道起高，拔道应先将拔道范围内另一侧枕头扒好，以便于拔道，拔道完毕后将道床撒底清理干净。渗釤呛俨匀谔鱉调硯錦。12施工单位负责人每次作业前，应根据作业地点的环境及工作条件中头安排本措施以外的其它注意事项。13铺路过程中，如需爆破时，必须单独编制施工措施，严禁爆破打坏巷道中的电缆、风筒、管线、皮带等设施。铙誅卧泻噦圣骋贶頂廡。14采用风镐起底时，要先检查风带接头，绑扎牢固，接头严密。风带有漏风且断裂、鼓包现象，发现问题要及时处理，擁締凤袜备訊顎轮烂蔷。15人工装料时，应注意铁锹运行范围及周围情况，以免伤人。16矿车通过施工地点时，工作人员要靠帮站立，目视矿车，以免矿车撞伤。未尽事宜严格执行煤矿安全规程及司马煤矿胶带大巷运输技术安全管理专项措施、和轨道工操作规程等有关规定。贓熱俣阃歲匱阊邺镓騷。
