叠加定理习题

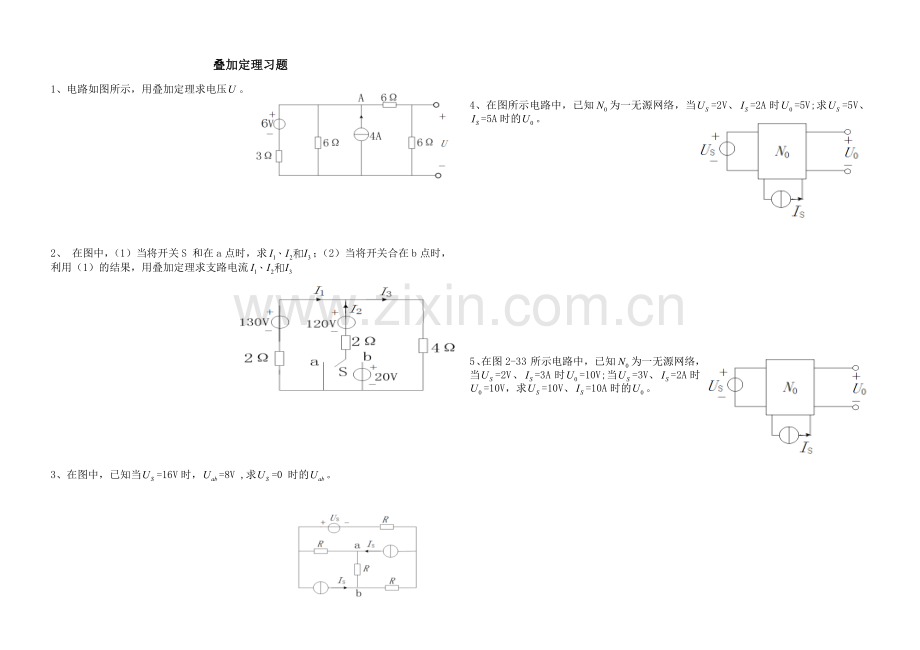

1、电路如图所示，用叠加定理求电压。
2、 在图中，（1）当将开关S 和在a点时，求；（2）当将开关合在b点时，利用（1）的结果，用叠加定理求支路电流
3、在图中，已知当=16V时，=8V ,求=0 时的。
4、在图所示电路中，已知为一无源网络，当=2V、=2A时=5V;求=5V、=5A时的。
5、在图2-33所示电路中，已知为一无源网络，当=2V、=3A时=10V; 当=3V、=2A时=10V，求=10V、=10A时的。
弥尔曼定理习题

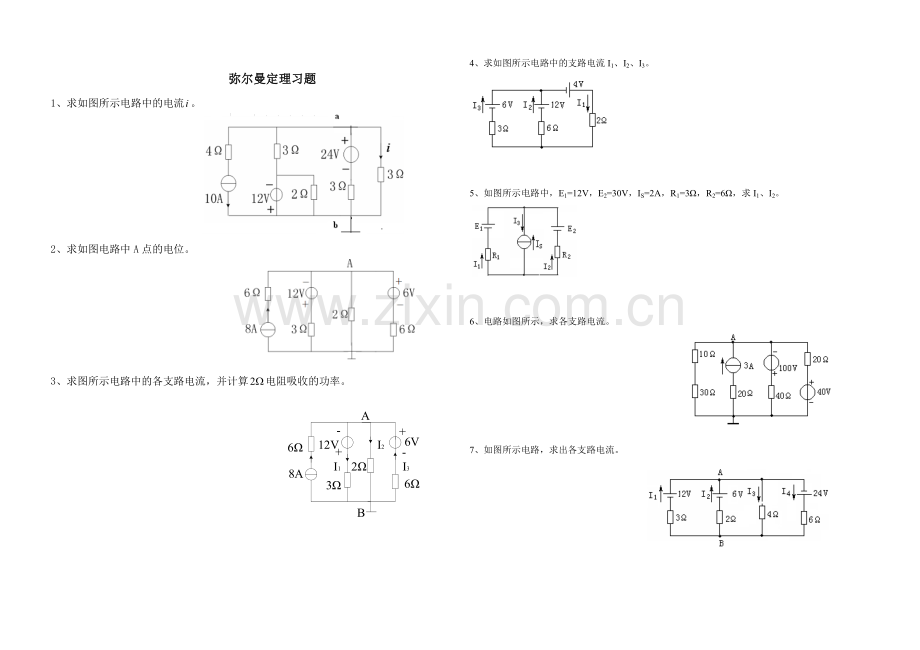

1、求如图所示电路中的电流。
2、求如图电路中A点的电位。
3、求图所示电路中的各支路电流，并计算电阻吸收的功率。
4、求如图所示电路中的支路电流I1、I2、I3。
5、如图所示电路中，E1=12V，E2=30V，IS=2A，R1=3Ω，R2=6Ω，求I1、I2。
6、电路如图所示，求各支路电流。
7、如图所示电路，求出各支路电流。
网孔电流法习题
1、图示电路，已知E1 = 42 V，E2 = 21 V，R1 = 12 W，R2 = 3 W，R3 = 6 W，求各支路电流I1、I2、I3 。
2、求解电路中各条支路电流
3、试用网孔电流法求如图所示电路中的支路电流I1、I2、I3。
4、如图所示电路中，US=10V，IS=2A，R1=10Ω，R2=50Ω，R3=2Ω，R4=8Ω，用网孔电流法求I1、I2、I3。
5、如图所示电路，求出各支路电流。
6、电路如图所示，求各支路电流。
戴维宁定理习题
1、在图所示的电路中，分别用戴维宁定理求电流。
2、电路如图所示，（1）用戴维宁定理求电阻RL中的电流IL；（2）若RL为可变电阻，求RL获得的最大功率及此时的RL值。
3、如图所示电路，求电流I。
4、电路如图所示，计算图中电阻R中的电流I。
5、某一有源二端线性网络N，测得其开路电压为18V，当输出端接一只9Ω电阻时，通过的电流为1.8A。现将该二端网络连接成如图所示电路，图中IS=8A。试求：
N
8Ω
R1
R2
IS
1Ω
I
（1）该二端网络的输出电流I；
（2）该二端网络的输出功率P。
6、如图所示电路中，求负载RL获得的最大功率。
两种电源的等效变换习题
1、用电源等效变换法，求下图中的电压UAB。
2、如图所示，求（1）图中所示电压；（2）4A恒流源的功率，说明4A恒流源是电源还是负载。
3、 如图所示，用电压源和电流源等效变换的方法，求解电压Uab。
4、求如图所示电路中的电压U。
5、电路如图所示，已知当开关S置于1位置时，理想电压表读数为10V，试求当开关S置于2位置时，电压表的读数为多少？
6、试求图示电路中的电流ＩAB和电压ＵAB。
( )1．利用戴维南定理解题时有源二端网络必须是线性的，待求支路可以是非线性的。
( )2．在电路中，恒压源，恒流源一定都是发出功率。
( )3．叠加原理不仅适用于线性电路,而且对非线性电路也适用。
( )4．叠加原理只适用于求线性电路的电压、电流和功率。
( )5．恒压源和恒流源之间可以进行等效变换。
( )6．平衡下的桥路既可视为开路，也可视为短路。
( )7．基尔霍夫电压定律与元件的相互连接方式有关，而与元件的性质无关。
( )8．电源的开路电压为60V，短路电流2A，则负载从该电源获得的最大功率为30W。
1．电路如图1-3所示，当US1单独作用时，电阻R消耗的功率为40W；当US2单独作用时，R消耗的功率为90W（图中US1和US2均大于0）。则当两电源共同作用时，R消耗的功率为（ ）
A、10W B、250W C、190W D、130W
2．如图2所示电路中，US=15V，IS=5A，R1=2Ω，当US单独作用时，R1上消耗电功率为18W，则当US和IS两个电源共同作用时，电阻R1消耗的电功率为
R1
R2
-
US
+
IS
A．72W B．36W C．0W D．30W
图2
3．在图1-3所示的电路中，RL=2Ω，图(a)电路中，RL消耗的功率为2W，图(b)电路中，RL消耗的功率为8W，则图(c)电路中，RL消耗的功率为______。
(a) (b) (c)
图1-3
A、2W B、8W C、10W D、18W
4．一个恒流源IS1与电阻R并联，为电阻R提供的功率为20W，另一个恒流源IS2与同一电阻R并联，为电阻R提供的功率为80W，若将这两个恒流源与电阻R接成图4所示电路，则在两个恒流源共同作用下，为电阻R提供的功率应为
A．20W B．100W C．60W D．80W
IS1
IS2
R
图4
5．图3-1中当电流源产生的功率为20W时， RW为 ( )
A、 0Ω B、2.5Ω C、7.5Ω D、5Ω
6．电路如图3-2所示，则电压源功率为 ( )
A、 产生132Ｗ功率B、吸收132Ｗ功率 C、产生108Ｗ功率 D、吸收108Ｗ功率
7．如图3-3所示的电路中，当开关合上后， ( )
A、恒压源E产生的电功率将增大 B、恒压源产生的电功率将减
C、恒流源消耗的电功率将减少 D、恒流源消耗的电功率将增大
8．在理想电压源供电系统中，我们讲负载增加，通常是指（ ）
Ａ．负载电流增加 Ｂ．负载电阻增加 Ｃ．负载电压增加
9．如图3-4所示电路中，两个电源的功率是 ( )
A、PUs=4w(消耗)、PIs=4w(产生) ； B、PUs=4w (产生)、PIs=4w(消耗)
C、PUs=4w（消耗）、PIs=8w(产生）； D、PUs=4w(产生)、PIs=8w(消耗)
10．如图3-5所示已知E、U、R，则I= ( )
A、 I=（U-E）/R B、I=（E-U）/R C、I=（U+E）/R D、I= -（U+E）/R
11．图3-6要使21Ω电阻的电流I增大到3I，则21Ω电阻应换为( )
A、5Ω B、4Ω C、3Ω D、1Ω
12．如图3-7，一只标有“220V，100W”的灯泡，当把它接在图中所示的电路中，其消耗的功率为( )
A、 100W 50W C、20.25W D、10.5W
13．如图所示电路，10A电流源的功率为（ ）
A、吸收200W B、产生300W C、吸收200W D、产生300W
＋
20V
－
2Ω
2Ω
1Ω
10A
第13题 第15题
14．一个40W220V家用电器，若误接在380V上，其消耗功率为（ ）
A、120W B、69W C、23W
15．在下图电路中,发出功率的电源是（ ）
A、E1,E2,E3 B、E2,IS1 C、IS1,IS2 E2,E3,IS1
16．如图所示，当Rp活动触点下移时，10V恒压源产生的电功率( )。
A.增大 B.不变 C. 减少 D. 不能确定
第16题 第17题
17．如图所示，电路中的网孔电流Ia=2A，Ib=1A,则Us1和R应为( )。
A.-16V 17Ω B. -16V 9Ω C. 16V 17Ω D.16V 9Ω
18．如图所示，通过２Ω电阻中的电流Ｉ为 （ ）
A．４A B．-2A C．0 D．2A
19．如图所示，IS1=3A，IS2=1A，则正确的答案应是 （ ）
A．恒流源IS1消耗电功率30W B．恒流源IS1输出电功率30W
C．恒流源IS2输出电功率5W D．恒流源IS2消耗电功率5W
20．如图所示，当RL为（ ）时，RL可获得最大功率
A．2Ω B．5Ω C．4Ω D．8Ω
第18题 第19题 第20题
21．在图1-1所示的电路中，当R为_______时，RL获得最大功率。
A、4Ω B、5Ω C、2Ω D、0Ω
图1-1 图1-2
22．在图1-2所示的电路中，当电阻R1的阻值增大时，以下说法正确的是_____。
A、电压源提供的功率增大 B、电流源提供的功率增大
C、R1消耗的功率减小 D、R2消耗的功率减小
23．图（1）中，A、B两端可等效为（ ）。
+
–
3Ω
12V
2A
A
B
图（1）
A
B
2R
R
C1
C2
S
E
图（2）
A、电压源 B、恒流源 C、电压源和电流源并联
1．如图1-5所示，UAB= ，RAB= 。
2．如图1-6所示电路中，已知E1单独作用时流过R1、R2、R3的电流分别是4A、2A、2A，E2单独作用时流过R1、R2、R3的电流分别是3A、5A、2A，则各支路电流I1= ，I2= ，I3= 。
3．如图1-7所示为测量电源电动势E和R0时的路端电压和电流的关系曲线，根据图线可知E＝ V；R0＝ Ω。
4．某线性含源二端网络的开路电压为，如果在网络两端接以的电阻，二端网络端电压为8V，此网络的戴维南等效电路为= V，= Ω。
5．实际电压源总有内阻，实际电压源可用 和 的串联组合等效。
6．如下左图所示，二端网络的等效电路的参数US= V，RS= Ω。
1V
R1
4Ω
R2
3Ω
R3
2Ω
+ -
I
2A
US2
5V
US3
IR2
US1
+
-
+
-
IS
1A
＋ 7V －
10Ω
1Ω
＋
9V
－
2A 1A
第4题图 图3-2
7．如图：有源二端网络等效为一个电压源，该电压源的电动势E0= ，内阻r0= 。
8．如图3-2所示电路中，US3= V，IR2= A。
9．电路如图3-1所示，通过2欧姆电阻中的电流I为 。
10．图（11）所示电路中，I=10A，如果US1不变，US2大小不变，只改变极性，则I=4A那么，当US1单独作用时I=_________，US2单独作用时I=_________ 。
A
8Ω
8Ω
8Ω
8Ω
8Ω
8Ω
4Ω
a
b
图（9）
10Ω
20Ω
5Ω
-50V
+50V
图（10）
S
+
–
+ –
US1
US2
图（11）
I
