Matlab-Simulink各模块对应的中文名称及介绍.doc

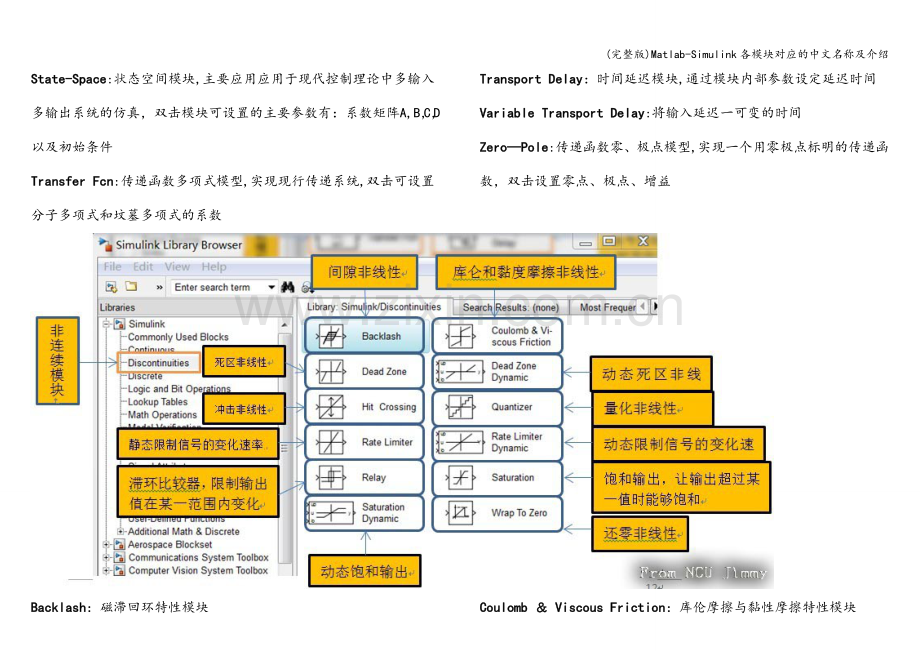

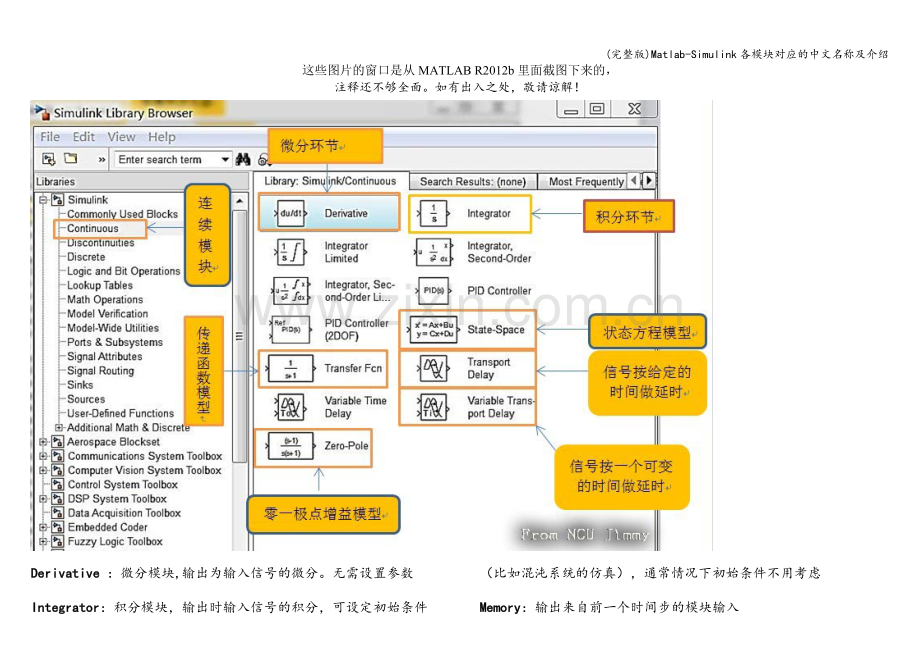

(完整版)Matlab-Simulink各模块对应的中文名称及介绍这些图片的窗口是从MATLAB R2012b里面截图下来的，注释还不够全面。如有出入之处，敬请谅解！Derivative ：微分模块,输出为输入信号的微分。无需设置参数 Integrator：积分模块，输出时输入信号的积分，可设定初始条件（比如混沌系统的仿真），通常情况下初始条件不用考虑 Memory：输出来自前一个时间步的模块输入 State-Space:状态空间模块,主要应用应用于现代控制理论中多输入多输出系统的仿真，双击模块可设置的主要参数有：系数矩阵A,B，C，D以及初始条件 Transfer Fcn:传递函数多项式模型,实现现行传递系统,双击可设置分子多项式和坟墓多项式的系数 Transport Delay：时间延迟模块,通过模块内部参数设定延迟时间 Variable Transport Delay:将输入延迟一可变的时间 ZeroPole:传递函数零、极点模型,实现一个用零极点标明的传递函数，双击设置零点、极点、增益Backlash：磁滞回环特性模块 Coulomb Viscous Friction：库伦摩擦与黏性摩擦特性模块 Dead Zone:死区特性模块 Hit Crossing：检测输入信号的零交叉点模块Quantizer：阶梯状量化处理模块 Rate Limiter：变化速率限幅模块 Relay:带有滞环的继电特性模块 Saturation：限幅的饱和特性模块 Discrete Transfer Fcn：离散系统传递函数多项式模型,可设置分子分母多项式 Discrete Zero-Pole:离散系统传递函数零极点模型，可设置零点、极点、增益，可以设置采样时间 Discrete Filter：离散系统滤波器，可设置分子分母系数（按照z-1作升幂排列），可设置采样时间 Discrete State-Space：离散系统状态空间表达式模块，可设置参数矩阵A,B，C,D,可设置采样时间、初始条件 Discrete-Time Integrator：离散系统积分器模块，可设置采样时间、初始条件 Unit Delay:离散系统单位延迟模块，可设置采样时间,初始条件 FistOrder Hol：一阶采样保持器 Memory：存储模块 Zero-Order Hold：零阶采样保持器 Discrete Filter:实现IIR和FIR滤波器 Discrete StateSpace：实现一个离散状态空间系统 Discrete-Time Integrator：离散时间积分器 Discrete Transfer Fcn ：实现一个离散传递函数 Discrete Zero-Pol：实现一个用零极点来说明的离散传递函数 First-Order Hold：实现一个一阶保持采样-保持系统 Unit Delay：将信号延时一个单位采样时间 Zero-Order Hold：实现具有一个采样周期的零阶保持Direct Look-Up Table（nD）：直接查询n维表模块 Interpolation（n-D） Using Prelook-up：适用预查询的n维内查表模块 Look-Up Table:一维查表模块 LookUp Table（2-D）：二维查表模块 LookUp Table（n-D）:n维查表模块 Prelook-Up Index Search:预查询索引搜寻模块 Abs：绝对值或复数求模模块,输出是输入信号的绝对值（或复数的模) Algebraic Constraint:代数约束模块,将输入信号约束为零，计算输入信号为零时的状态值 Assignment：分配器模块 Bitwise Logical Operator：位逻辑运算模块，可选择逻辑运算关系（与-AND,或OR，非-NOT,异或-XOR等）,可设置第二运算数（默认值为FFFF） Combinatorial Logic:实现一个真值表，组合逻辑运算模块 Complex to MagnitudeAngle：复数模、角运算模块，输入量为复数， 输出量有两个，一个输出为输入信号的模，另一个为输入信号的角 Complex to Real-Imag：复数实部、虚部运算模块，输入量为复数，输出量有两个，一个输出为输入信号的实部，另一个为输入信号的虚部 Derivative:输出输入信号的时间微分 Dot Product：两输入信号进行点积（内积）运算，无需设置参数 Gain：增益模块，将模块的输入信号乘上一个增益 Logical Operator：多输入单输出逻辑运算模块,可选择逻辑运算关系（与AND,或OR,非-NOT，异或-XOR等）、设置输入信号的个数 Magnitude-Angle to Complex：模角生成复数模块，默认输入量有两个： 一模一角。可设置输入量为模和角中的一个，另一个量设为某一固定值 Math Function：数学运算函数模块，默认值为输出量是输入量的e指数,可设置对数、平方根、平方等多种运算关系 Matrix Concatenaion：矩阵级联模块 Matrix Gain：矩阵增益模块，将输入乘上一个矩阵 MinMax:计算最大与最小模块,输出量是输入向量的元素中的最小或最大值。可选择max或min，可设置输入变量的个数 Polynomial：多项式运算模块 Product:乘积运算模块，输出模块的乘积或者是商，可设置输入量为元素或矩阵,可设置输入端口个数 Real-Imag to Complex：实部、虚部生成复数模块，默认输入量有两个：实部和虚部。可设置输入量为实部和虚部中的一个,另一个量设为某一固定值Reshape:矩阵重新定维模块 Rounding Function：取整模块，实现一个舍入函数，可选的函数有：floor、ceil、round、fix Sign：显示输入信号的符号，当输入大于0时输出为1，当输入小于0时输出为1 Slider Gain:增益微调模块，按一条斜线来改变标量增益 Sum:产生输入信号的和 Trigonometric Function：实现一个三角函数，sin、cos、tan、asin、acos、atan等 Assertion:参数确定模块 Check Static Gap：检测静态区间范围模块 Check Static Lower Bound:检测静态下限模块 Check Static Upper Bound：检测静态上限模块 Check Static Range：检测静态范围变化模块 Check Dynamic Gap：检测动态区间范围模块 Check Dynamic Lower Bound：检测动态下限模块 Check Dynamic Upper Bound：检测动态上限模块 Check Dynamic Range:检测动态变化范围模块 Check Dynamic Gradient：检测离散的斜率模块 Check Dynamic Resolution：检测输入分辨率模块DOCBlock：说明性文本文件模块，双击可写入文本文件,可以写入系统的使用说明等，存储格式为.txt Model Info:模型文件信息说明模块,可写入文件创立人、文件版本、文件修改日期等信息 TimeBased Linearization：时基线性化模型模块，双击可修改线性化时间以及线性化模型的采样时间 Trigger-Based Linearization:触发基线性化模型模块Automatic Subsystem:空白子系统模块 Configurable Subsystem：代表任何一个从指定的库中选择的模块 Enable：增加一个使能端到子系统中 Enabled Subsystem：使能子系统模块 Enabled and Triggered Subsystem:使能与触发子系统模块 For Iterator Subsystem:For循环控制子系统模块 FunctionCall Generator：调用函数发生器 FunctionCall Subsystem：函数调用子系统模块 If：条件假设模块 If Action Subsystem:If语句作用子系统模块 In 1:输入端口模块 Out1：输出端口模块 Subsystem:子系统模块 Subsystem Examples：子系统举例模块 Switch Case：条件分类模块 Switch Case Action Subsystem：条件分类作用子系统模块 Trigger：增加一个出发端口到子系统 Triggered Subsystem：触发子系统模块 While Iterator Subsystem：While循环控制子系统模块Data Type Conversion：数据转换模块，将输入信号转换为特定的输出信号数据类型(如8位整数、16位整数、布尔类型等)。 IC：设置一个信号的初始值，默认值为1 Probe：信号参数探测模块，输入一个信号,输出4（可选1、2、3、4）个信号，包括信号宽度、采样时间、判断是否为复数信号、信号维数 Rate Transition：信号频率转换模块 Signal Specification:信号特性检测模块 Width:信号带宽检测模块,输出为输入向量的宽度 Bus Creator:信号汇总模块，将不同类型信号集结在一起 Bus Selector:信号选择模块,有选择的输出输入信号 Data Store Memory：定义一个共享的数据存储空间 Data Store Read：从共享数据存储空间读数据 Data Store Write:写数据到共享数据存储空间 Demux：分路器，将一个向量信号分解为多路信号 From：读矩阵模块，从一个Goto模块接收输入信号 Goto:写矩阵模块，传递模块输入到From模块 Goto Tag Visibility：定义一个Goto模块标记的可视视域 Manual Switch:手动开关 Merge：将几个输入线合并为一个标量线 Multiport Switch：在多输入中选择一路作为输出的开关 Mux:混路器，将几个输入信号联合为一个向量信号 Model Info：显示、修订控制模型信息 Hit Crossing：检测过零点 Inport：为一个子系统建立一个输入端口或者建立一个外部输入端口 Outport：为子系统建立一个输出端口，或者是建立一个外部输出端口Display：实时数字显示模块，显示其输入信号的值 Floating Scope：浮动示波器模块 Out1：输出端口模块 Scope：示波器模块,显示在仿真过程产生的信号的波形 Stop Simulation：仿真终止模块,当它的输入信号非零时，就结束仿真 Terminator：信号终结模块，结束一个未连接的输出端口 To File:写数据到文件 To Workspace：把数据写进工作空间里定义的矩阵变量 XY Graph：用一个MATLAB图形窗口来显示信号的XY坐标的图形 Band-Limited White Noise：宽带限幅白噪声模块，把一个白噪声引入到连续系统中 Chirp Signal：线性调频信号（频率按时间线性变化的正弦波）模块，产生频率增加的正弦信号 Clock：时钟信号模块，显示或者提供仿真时间 Constant :常量输入模块,产生一个常数值 Digital Clock：数字时钟模块,按指定的间隔产生采样时间 Digital Pulse Generator：产生具有固定间隔的脉冲 From File：从一个文件读取数据 From Work space：从在工作空间定义的矩阵读入数据 Ground：接地模块，将一个未连接的输入端接地 In1：输入端口模块 Pulse Generator：脉冲信号发生器模块，产生固定间隔的脉冲 Ramp：斜坡信号输入模块，产生一个以常数斜率增加或者减小的信号 Random Number：产生正态分布的随机数 Repeating Sequence：产生一个可重复的任意信号 Signal Generator:产生多种多样的普通信号 Signal Builder:自定义信号发生器 Sine Wave：产生正弦波信号 Step:阶跃信号模块,产生一个单步函数 Uniform Random Number：产生均匀分布的随机数
