地形图常用符号图集.doc

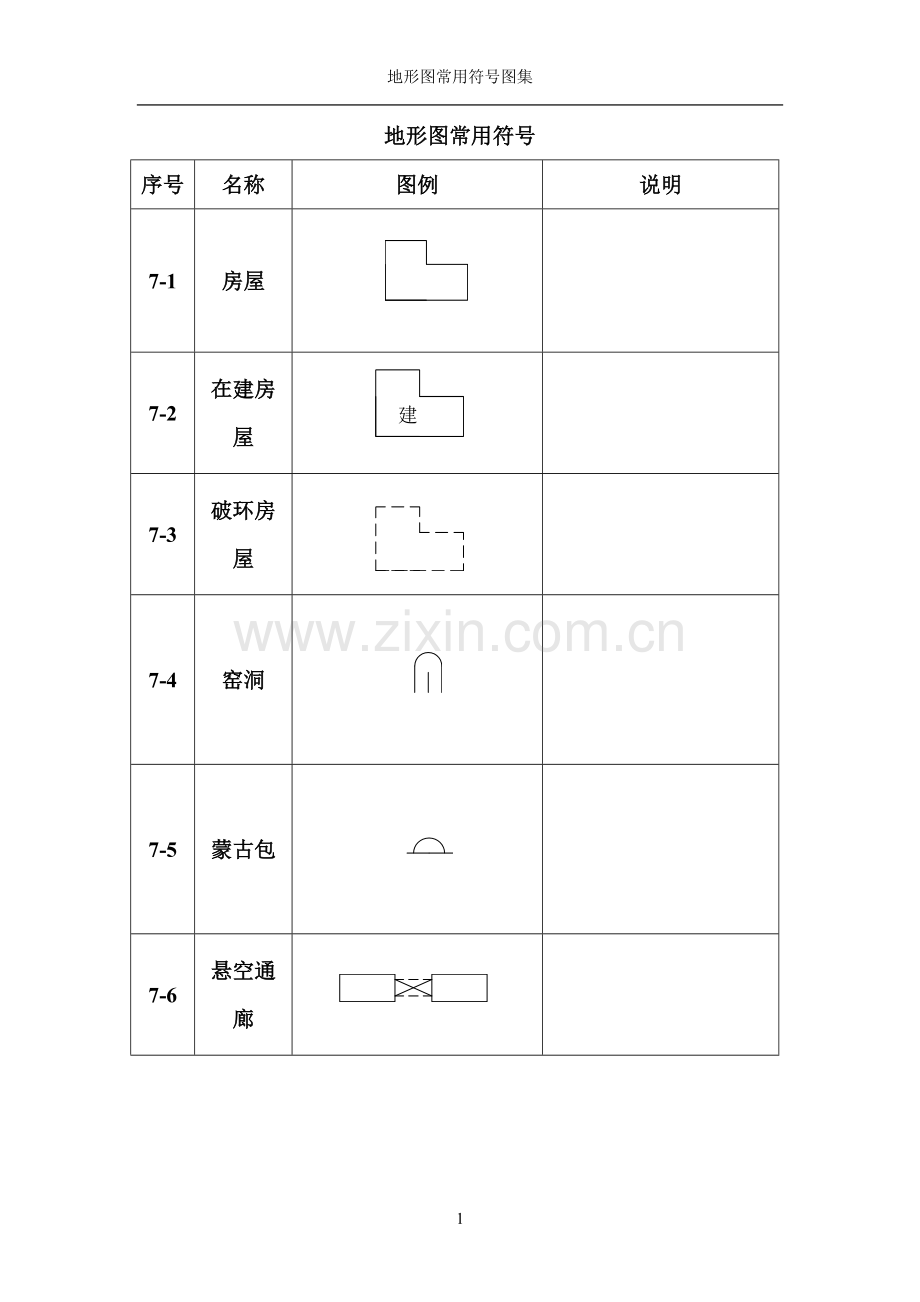

地形图常用符号图集地形图常用符号图集二 0 一 四 年 四 月21地形图常用符号序号名称图例说明7-1房屋7-2在建房屋7-3破环房屋7-4窑洞7-5蒙古包7-6悬空通廊序号名称图例说明7-7建筑物下通道7-8台阶7-9围墙7-10围墙大门7-11长城及砖石城堡（小比例）7-12长城及砖石城堡（大比例）序号名称图例说明7-13栅栏、栏杆7-14篱笆7-15铁丝网7-16矿井7-17盐井7-18油井序号名称图例说明7-19露天采掘场7-20塔形建筑物7-21水塔7-22油库7-23粮仓7-24打谷场（球场）序号名称图例说明7-25饲养场（温室、花房）7-26高于地面的水池7-27低于地面的水池7-28有盖的水池7-29肥气池7-30雷达站、卫星地面接收站序号名称图例说明7-31体育场7-32游泳池7-33喷水池7-34假山石7-35岗亭、岗楼7-36电视发射塔序号名称图例说明7-37记念碑7-38碑、柱、墩7-39亭7-40钟楼、鼓楼、城楼7-41宝塔、经塔7-42烽火台序号名称图例说明7-43庙宇7-44教堂7-45清真寺7-46过街天桥7-47过街地道7-48地下建筑物的地表入口序号名称图例说明7-49窑7-50独立大坟7-51群坟、散坟7-52一般铁路7-53电气化铁路7-54电车轨道序号名称图例说明7-55地道及天桥7-56铁路信号灯7-57高速公路及收费站z7-58一般公路7-59建设中的公路7-60大车路、机耕路序号名称图例说明7-61乡村小路7-62高架路7-63涵洞7-64隧道、路堑与路堤7-65铁路桥7-66公路桥序号名称图例说明7-67人行桥7-68铁索桥7-69漫水路面7-70顺岸式固定码头7-71堤坝式固定码头7-72浮码头序号名称图例说明7-73架空输电线可标注电压7-74埋式输电线7-75电线架7-76电线塔7-77电线上的变压器7-78有墩架的架空管道图示为热力管道序号名称图例说明7-79常年河7-80时令河7-81消失河段7-82常年湖7-83时令湖7-84池塘序号名称图例说明7-85单层堤沟渠7-86双层堤沟渠7-87有沟堑的沟渠7-88水井7-89坎儿井7-90国界序号名称图例说明7-91省、自治区、直辖市界7-92地区、自治州、盟、地级市界7-93县、自治县、旗、县级市界7-94乡镇界7-95坎7-96山洞、溶洞序号名称图例说明7-97独立石7-98石群、石块地7-99沙地7-100砂砾土、戈壁滩7-101盐碱地7-102能通行的沼泽序号名称图例说明7-103不能通行的沼泽7-104稻田7-105旱地7-106水生经济作物图示为菱7-107菜地7-108果园果园及经济林一般符号可在其中加注文字，以表示果园的类型，如苹果园、梨园等，也可表示加注桑园、茶园等表示经济林，与7-109至7-111共用序号名称图例说明7-109桑园7-110茶园7-111橡胶园7-112林地7-113灌木林序号名称图例说明7-114行树7-115阔叶独立树7-116针叶独立树7-117果树独立树7-118棕榈、椰子树7-119竹林序号名称图例说明7-120天然草地7-121人工草地7-122芦苇地7-123花圃7-124苗圃
