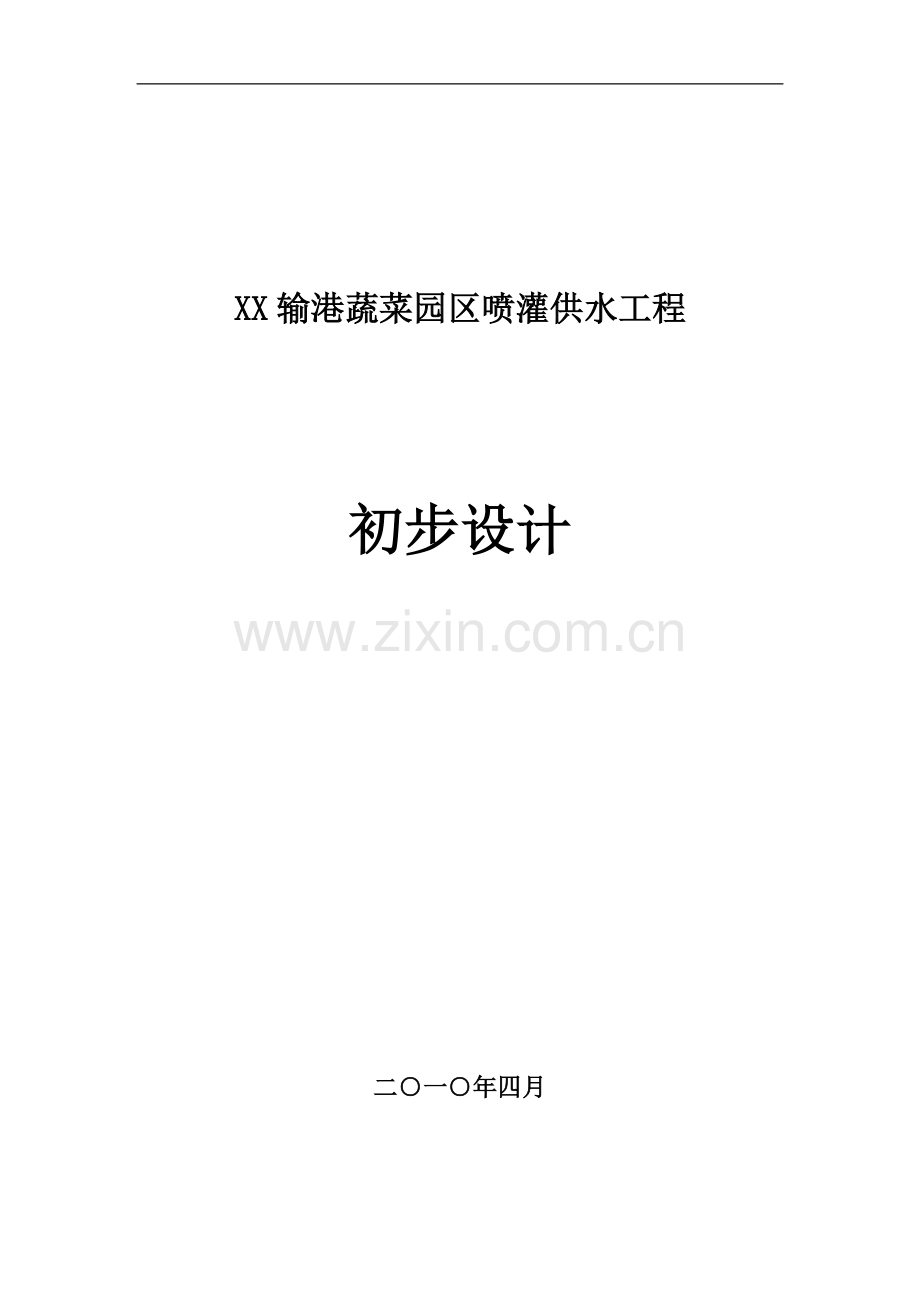

XX输港蔬菜园区喷灌供水工程

初步设计

二○一○年四月
1

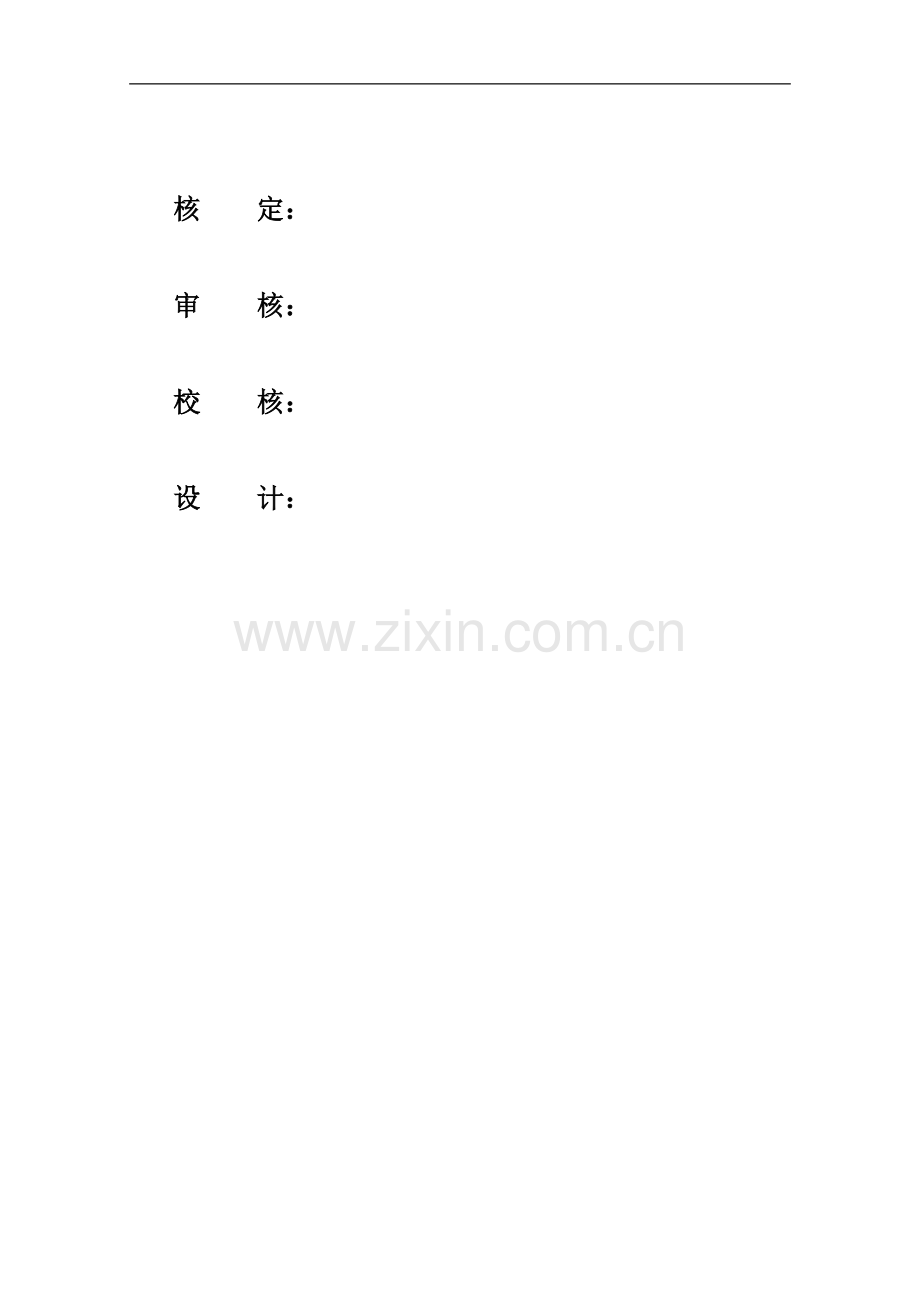

核 定：

审 核：

校 核：

设 计：

目 录
1.项目概要 1
1.1项目背景 1
1.2项目范围、规模、内容与工期 2
1.3投资概算 3
1.4效益 3
1.5组织领导和管理 4
2.项目区概况 5
2.1自然概况 5
2.2社会经济状况 8
2.3基础设施 8
3.项目区水资源评价及供需平衡分析 10
3.1水资源概况 10
3.2现有水利工程可供水量、现状需水量及供需平衡情况 10
3.3项目区可供水量、需水量预测及供需平衡分析 10
4.规划设计 12
4.1指导思想 12
4.2选项原则 12
4.3建设标准 13
4.4建设规模 14
4.5规划布局 14
4.6方案确定 15
5.开发任务和工程设计 16
5.1开发任务 16
5.2工程设计 16
6．投资概算及资金筹措 28
6.1编制说明 28
6.2基础单价 29
6.3材料预算价格 29
6.4费用标准 29
6.5 临时工程 31
6.6其它费用 31
6.7预备费 31
6.8投资概算 32
6.9 资金筹措方案 49
7综合效益分析 51
7.1经济效益 51
7.2社会效益 54
7.3生态效益 55
8组织实施和运行管护 56
8.1 实施管理 56
8.2 运行管理与维护 56
9.环境影响与评价 57
9.1水土保持方案 57
9.2环境影响评价 59

项目主要工程特性表
基本情况
项目名称
单位
指标
备注
项目规划面积
亩
5000

灌溉保证率
喷灌
%
90

灌溉水有效利用系数
喷灌
%
90

规划水平年
年
2015

现状年
年
2010

水利措施

泵房
平米
40.5

离心泵
台
2

UPVC干管材
米
3400

UPVC支管材
米
10000

UPVC田间管材
米
226000

UPVC田间立管
米
42000

管沟土方开挖
立方米
125592

管沟土方回填
立方米
75355

资金筹措
总投资
万元
470.09

项目资金
万元
470.09

亩均投资（元）
2350

49

1.项目概要
1.1项目背景
XX地区地势平坦、土地资源丰富，耕地面积12万亩，总人口0.98万，人均收入2300元。为了改善农业生产条件，实现农业产业结构全面优化和调整，促进农业增产、增效和移民增收，实现水资源可持续利用和经济可持续发展，围绕发展现代农业建设社会主义和谐新农场为目标，采取稳定农业种植面积,发展优势农业，支持重点产业等措施,确保农业丰产丰收。有效推动XX当地经济建设，确定了XX生态移民区为项目建设区。
根据国务院出台的《关于进一步促进宁夏经济社会发展的若干意见》（简称《意见》），为进一步促进宁夏经济社会又好又快的发展，明确提出了指导思想、基本原则、主要目标，重点就宁夏全面推进节水型社会建设，以及促进农业稳定发展强化农业基础地位，加大基本农田保护力度，提高农业生产效益和抗御自然灾害的能力，提出了新的更高的要求。XX移民区经过多年来的发展建设有了一定的成绩，但农业基础依然薄弱，与国家提出的西部大开发战略农业发展要求还有很多的差距，因此，还需要继续加大投入力度，从而为全面提升本地区农业综合生产能力，奠定坚实的基础。
该项目实施后，将会有效改善项目区农业生产条件，提高耕地利用率，改善农产品品质提高农产品产量，增加移民收入，促进市场区域发展。对于转变经济发展要求、调整产业结构、建设社会主义新农村、促进社会和谐等起着重要作用。
综上所述，为了高效可持续利用水资源，更大限度的提高灌溉水的利用率，采取水利措施、林业措施相结合的方式，提升农业综合效益，迫切需要建设高标准节水灌溉工程。
1.2项目范围、规模、内容与工期
1.2.1 项目范围
项目区主要在XX生态移民区内。XX地处吴忠市中部干旱带，540平方公里的总面积中有近一半是荒山坡地，多年来，这里一直是吴忠市以林草畜一体化产业为主的农业开发区。项目区地理位置介于东经106°11′58 ″～106°16′49″，北纬37°45′50″～37°46′39″之间。
1.2.2 项目规模及内容
项目区总面积5000亩，其中规划灌溉净面积为2000亩，占83.5%；林地面积110亩，占4.5%；其他土地（包括道路占地，沟渠占地，房屋占地，冲沟等）面积350亩，占12%。
（1）水利措施
XX输港蔬菜园区喷灌规划净面积2000亩：新建供水泵站2座，配套电力线路、离心泵、过滤器等。泵房1间，40.5平米; 铺设Φ400UPVC管道1200米;铺设Φ315UPVC管道2200米;铺设Φ160UPVC管道4400米; 铺设Φ140UPVC管道4400米; 铺设Φ110UPVC管道1200米; 铺设Φ63UPVC管道2.26万米; 铺设Φ25UPVC管道4.2万米;管道土方开挖125592方，管道土方回填75355方，阀门井12座，排水井6座。
1.2.3项目工期
计划在2010年春季进行全部工程施工的前期准备工作。2010年5月完成工程的全部建设内容。
1.2.4项目土地利用现状
项目区总面积2460亩，其中规划灌溉净面积为2000亩，占83.5%；林地面积110亩，占4.5%；其他土地（包括道路占地，沟渠占地，房屋占地，冲沟等）面积350亩，占12%。
1.3投资概算
根据上述依据和标准以及本期工程的工程量，本项目工程概算总投资为470.09万元，其中建筑工程445.59万元，独立费用24.51万元。
1.4效益
通过项目区的建设，建设高标准喷灌工程，同时路上规划林带，将有效完善灌溉系统。使项目区成为环境优美、生产条件完善、高产高效的示范区。
项目建成后，达到正常运行期后新增灌溉效益400万元/年，经济效益非常明显。通过综合治理，项目区生产水平和效益明提高，改善农业生产条件和农业资源状况，优化产品结构，促进农村经济发展，增加移民收入，充分体现党和国家经济建设向西部倾斜的政策，体现党和国家重视民族自治地区经济发展，建设小康的政策，更加密切党和政府同群众的联系，有利于农村社会稳定和民族团结。
总之，此项工程无论从经济效益、生态效益和社会效益都是十分显著的，项目的实施是完全必要的，也是非常迫切的。建议工程尽早实施，尽快发挥效益。
1.5组织领导和管理
在本项目具体实施过程中，业主单位应切实做好工程招投标工作，落实工程的设计、施工、监理、质检工作，要求各项任务的承担单位具有相应的专业资质，尤其要注意在合同中明确施工责任，并依法成立项目实施领导小组。
工程建设管理是保证工程质量的重要措施之一。XX管委会成立项目建设领导小组。工程实施由农垦局负责全部项目工程的申报、协调、组织、实施、监督等工作。
工程项目建成后，交吴忠市天禾农牧开发有限公司使用管理，做到管理企业化、供水商品化、用水制度化、运行科学化。

2.项目区概况
2.1自然概况
2.1.1 地理位置及范围
项目区在XX地区内。
XX地区地处吴忠市中部干旱带，540平方公里的总面积中有近一半是荒山坡地，多年来，这里一直是吴忠市以林草畜一体化产业为主的农业开发区。项目区地理位置介于东经106°11′58 ″～106°16′49″，北纬37°45′50″～37°46′39″之间。
2.1.2 气候条件
项目区地处温带干旱荒漠地区，具有典型的大陆性气候特征，热量丰富、日照充足、蒸发强烈、冬寒长、夏热短、温差大、干旱少雨，风大沙多的气候特点。
多年平均气温8.7℃，极端最低气温达-27.3℃，极端最高气温38.5℃，最冷一月平均气温-7.7℃，最热七月平均气温23.0℃。日照时数多年平均为2900～3055h，全年日照百分率65～69%，太阳辐射强度为148.9kcal/cm2。无霜期年均165～183天。多年平均风速2.9～3.7m／s，最大风速21m／s，风向多为西北风。冬季起风时间居多，而且常伴有沙暴。
2.1.3 地形、地貌及土壤
项目区出露的地层岩性由古生界和新生界组成，古生界地层为二叠系统上石盒子组(p2sh)，岩性为厚层-中层的浅紫红色-灰色长石英砂岩；新生界地层由第三系和第四系地层组成，其中第三系中新统红柳河组(Nln)岩性为壤土，壤土夹青灰色碎石、角砾层。
地下水资源量为28×104m3/a，每平方公里有地下水约500m3/a，地下水埋深50～150m，矿化度1～3mg/l，单井涌水量10～600m3/d，降雨量是山区地下水的主要补给源，由于降水少、蒸发大，所以降雨对地下水补给微弱。
距项目区20km处的皮条沟具有丰富的砂子、砾石料，距项目区40km的太阳山有丰富的块石料源，工程所需要水泥可采用青铜峡水泥厂生产的水泥。钢材，木材均从当地选购。
2.1.4 水资源
（1）降水：多年平均降水量为203mm，多年平均蒸发量1200～2000mm，年际变化大，年内分配不均，难以利用。
（2）地下水：XX生态移民区地处南部丘陵地区，地下水含量丰富，水质较差。
（3）地表水：项目区引黄河水灌溉，水量基本满足灌溉要求。
2.1.5 耕地种类、数量及开发潜力、种植业结构
项目区总面积2460亩，其中规划灌溉净面积为2000亩，占83.5%；林地面积110亩，占4.5%；其他土地（包括道路占地，沟渠占地，房屋占地，冲沟等）面积350亩，占12%。
项目区耕地面积2000亩，全部种植蔬菜。
由于自然环境恶劣，农业基础薄弱，经济较为落后，加之灌排系统不完善，部分耕地撂荒与沙化。通过项目建设，可有效改善项目区内农业生产现状，加快农业产业化步伐，提高农业生产水平和效益。
2.1.6 自然灾害
主要自然灾害有霜冻、大风、沙尘暴、热干风、低温冷害等，其中以风沙、霜冻最为常见。这些自然灾害不同程度地影响着农业生产。
2.2社会经济状况
2.2.1 人口及劳力
XX地区共居住有3200户，总人口达9800人。主要以粗放型的传统畜牧业为主，现有羊2.3万只，牛、驼集大型牲蓄1600头。
项目区群众主要依靠农业为收入来源。
2.2.2 农业生产水平
XX移民区总面积9300亩，耕地面积6300亩，以种植、养殖业为主。根据2009年统计年报，XX项目区人均纯收入2860元。
2.3基础设施
2.3.1 水利工程现状
由于项目区多为新开发垦地，项目区内排灌系统不完善，有部分项目区内有一级干渠供水，水利设施不完善，水利设施年久失修多已废弃。造成项目土地难以开发利用。
2.3.2田间工程现状
项目区田间工程几乎没有，部分项目区内有的田间工程由于建设设计标准低，资金投入不足长期得不到维修改造，经过多年运行，老化失修十分严重，给用水管理带来了很大的难度。
2.3.3交通与电力
项目区生产条件良好，公路和高速公路纵横交错，交通便利，有利于项目的实施。农村电网改造基本完成，可以满足各种用电需要。

3.项目区水资源评价及供需平衡分析
3.1水资源概况
（1）降水：多年平均降水量为203mm，多年平均蒸发量1200～2000mm，年际变化大，年内分配不均，难以利用。
（2）地下水：XX生态移民区地处南部丘陵地区，地下水含量丰富，水质较差。
（3）地表水：项目区引黄河水灌溉，水量基本满足灌溉要求。
3.2现有水利工程可供水量、现状需水量及供需平衡情况
3.2.1 现状需水量
项目区全部种植蔬菜，现状为无作物灌溉。
3.3项目区可供水量、需水量预测及供需平衡分析
3.3.1设计可供水量
（一）地表水：
参用管理部门提供的资料，项目区灌溉用水基本采用黄河引水。
3.3.2需水量预测
项目区2000亩种植蔬菜全部采用喷灌系统，需水量根据《中国主要作物需水量与灌溉》，采用彭曼公式分析，按土壤计划湿润层深度内，设计灌水定额分别为m=18.615mm=12.41m3/亩，每年均灌水20次，则年总需水量为50万 m3。
3.3.3供需平衡分析
项目区多年平均供水总量为96万m3，年需水量为50万m3，余量为46万m3，年供水量能够满足年需水量要求。
虽然年供水量能够满足灌溉需要但河道各月来水量极不平衡，存在月供水不的足问题，因此采用引黄灌溉的系统需建蓄水池，蓄水池容量至少满足灌溉控制面积一次灌水的需要。
4.规划设计
4.1指导思想
以党的十七大精神为指导，以提高农业综合生产能力、增加移民收入以及保障农村经济社会的可持续发展为目标，坚持统筹规划，稳步推进，高标准建设的原则；采取水利、农业、林业、科技推广措施相结合；工程措施与生物措施相结合；开发、保护相结合；开发建设与管理维护并重；充分发挥整体效益和持续效益。
4.2选项原则
4.2.1尊重移民意愿
项目区移民群众积极性高，同意并支持本项目的建设。
4.2.2突出扶持重点
本项目主要是以改善项目区灌溉、排水、道路体系等基础工程为重点，进行连片规模建设，规模经营，促进农业和农场经济的发展。
4.2.3体现综合治理
充分体现水利、农业和林业三大措施，做到结合项目区的实际，因地制宜，以保持生态环境和农业生产相平衡为原则，密切配合、突出特色农业、规模经营、提高农业综合生产能力和农场移民增收。
4.2.4加大科技投入
农业科技在农业生产中的增产作用已由上世纪八十年代的30%提高到现在的43—45%，本项目建设中应重视农业科技的投入，加大新技术和新品种的引进和推广，项目建设中切实加强对农业和管理人员的技术培训，加强病虫害防治，做好科技兴农的大文章，确保农作物安全生产，提升优质特色农产品及其市场竞争力。
4.2.5加大节水农业的措施和应用力度
随着黄河上游来水量的减少，我区分配的灌溉水量也相应减少，为确保农业持续发展，本项目建设高标准喷灌，节约用水量，使项目朝着可持续的方向发展。
4.3建设标准
4.3.1综合标准
（1）项目区内制约农业生产发展的主要因素基本排除，农业科技服务体系健全，生态环境明显改善。
（2）项目区达到田成方、林成网、路相连，实现园田化。工程建设不留“尾巴”。项目区及主要工程建筑物设立永久性标志。
（3）管护制度和管护组织健全，各项工程设施保持完好，能长期发挥效益。
4.3.2喷灌工程标准
（1）灌溉保证率取90%。
（2）喷灌用水必须经过严格过滤、净化处理。
（3）灌溉时应满足均匀度要求，不得产生地表径流。
（4）建成以喷灌系统为主、水利工程配套的高效灌溉模式。
4.3.3田间工程标准
田间道路的密度和宽度合理，机耕道路面平整，农业机械能进入田间作业，运输方便。
4.3.4推广先进农业技术标准
（1）农业机械化。机械作业水平在原基础上有较大提高。
（2）技术推广。积极推广蔬菜高产栽培、喷灌等先进技术，提高科学技术在增产中的作用。
（3）技术培训。在项目建设期内，对基层干部、移民技术员和科技示范户进行先进适用技术培训3—4次，培养技术骨干15-20名，科技示范户20-30户。
4.4建设规模
4.4.1水利项目建设规模
项目区总面积为2460亩。规划净灌溉面积2000，全部建成喷灌工程。
（1）水利措施
XX输港蔬菜园区喷灌规划净面积2000亩：新建供水泵站2座，配套电力线路、离心泵、过滤器等。泵房1间，40.5平米; 铺设Φ400UPVC管道1200米;铺设Φ315UPVC管道2200米;铺设Φ160UPVC管道4400米; 铺设Φ140UPVC管道4400米; 铺设Φ110UPVC管道1200米; 铺设Φ63UPVC管道2.26万米; 铺设Φ25UPVC管道4.2万米;管道土方开挖125592方，管道土方回填75355方，阀门井12座，排水井6座。
4.5规划布局
4.5.1喷灌工程布局
项目区全部种植蔬菜，喷灌管沿种植方向布置，喷灌管间距为8米，喷头间距7米。
XX输港蔬菜喷灌项目区总规划面积2460亩，由于项目区为引黄灌区，水源为地表水，两喷灌系统均已建蓄水池，综合考虑灌排结合的思想，项目区喷灌全部采用泵站抽水灌溉。项目区新建供水泵站2座，配套电力线路、变压器、离心泵、过滤器等，共2个喷灌系统。PVC主干管采用“E”字形布置，支管垂直干管布置，喷灌管线垂直支管布置。详见XX输港蔬菜园区喷灌管网平面布置图。
4.6方案确定
由于项目区基础配套设施不完善，水资源溃乏，为尽快解决以上问题缓解用水矛盾和提高农场移民收益，根据经验和长远考虑，本项目将全部建成喷灌灌溉系统。XX输港蔬菜园区全部采用泵站取水为灌溉水源。因此，从技术、经济角度和工程合理性、可操作性考虑，本方案是最佳方案。

5.开发任务和工程设计
5.1开发任务
以农业增效、农场稳定为大局，以提高水资源利用率和效益为核心，尽量与当地农业区划、水利区划协调，保持生态环境和农业生产相平衡为原则，改善灌排条件，增加经济效益。
5.2工程设计
(1)工程等级
按照已确定的设计标准，参照GB50288-99《灌溉与排水工程设计规范》，工程等级为5级。
(2)建筑物级别
根据工程等级来划分建筑物级别，建筑物级别为5级。
5.2.1编制依据
依据的有关技术规范、规程、节水灌溉技术规范主要有：
（1）《微灌工程技术规范》SL103-95。
（2）《喷灌与微灌工程技术管理规程》SL236-1999。
5.2.2XX输港蔬菜园区蔬菜喷灌工程
XX输港蔬菜园区项目区地表水源水质良好，水质经分析满足喷灌水质要求，经过过滤后可以使用。
XX输港蔬菜园区项目区总面积2460亩，灌溉规划面积为2000亩。分为2个喷灌系统，新建供水泵站2座取水，水源为地表水，两喷灌系统均已建蓄水池。
5.2.2.1喷灌设计参数
（1）设计耗水强度Ea(作物日耗水量)
根据有关资料及《微灌工程技术规范》SL103-95(下面简称《规范》)查得蔬菜喷灌日耗水量为3.0～6.0毫米,取Ea=6.0毫米。
(2)灌溉水利用系数η
根据《规范》确定喷灌灌溉水利用系数η=0.90
(3)设计土壤湿润比P
据有关资料和《规范》中的参考值,确定设计土壤湿润比：蔬菜喷灌P=90%。
(4)灌溉设计保证率
根据《规范》确定,喷灌工程灌溉设计保证率为90%。
(5)设计灌水均匀度Cu=90%
(6)计划湿润层深度Z
蔬菜是深根作物,根深可达0.2～0.3米,喷灌根系主要分布在20～30厘米,所以计划湿润层深度定为20～30厘米,取Z=0.3米。
(7) 灌水定额：
，式中：
m—设计灌水定额（mm）；
γ—土壤容重（g/cm3）；1.46
Z—计划土壤湿润层深度（m）；0.3
P—湿润比（％）；90％
θ田—土壤田间持水量17％
η—灌溉水利用系数，0.90。
θmax、θmin—适宜土壤含水率上、下限（占干土重的百分比，一般θmax为田间最大持水率的80％、θmin为田间最大持水率的55％，即θmax-θmin=0.25θ田）；
经计算：蔬菜m=18.615mm=12.41m3/亩,
此灌水定额为作物需水高峰期的值。
(8)灌水周期：
T=（m/Ea）×η，式中:
T－设计灌水周期，（d）
m－设计灌水定额，（mm）
Ea－最大日平均耗水强度(mm/d)，6 mm/d
经计算：T=2.79 ≈3天 。
5.2.2.2喷灌系统的规划
XX输港蔬菜园区项目区共2个喷灌系统，系统控制面积在600～800亩之间，因此选取其中的1#泵站取水为典型设计说明，系统总控制面积600亩。
一、喷灌系统结构
水源→离心泵(加压)→计量装置(水表、压力表)→离心＋网式过滤器(施肥罐)→干管(地埋PVC管)→支管(地面PE黑管)→喷灌管→喷头。
二、泵站供需水量平衡计算
根据已有资料，泵站从蓄水池取水，水量为240m3/h。以此作为项目区蔬菜地灌溉水源井的设计资料，则泵站供水可控制的喷灌面积：
,式中：
A－一眼机井可控制的灌溉面积（亩）。
Ｑ－泵站设计出水量m3/h。
t－每日水泵抽水时间(小时)，取t=20小时。
Eamax－日平均耗水峰值（mm/d），Ｅa= 6mm/d。
则一眼机井控制的喷灌面积可达1079亩，水量满足灌水要求。
三、系统管网布置
（1）管网布置原则
根据作物种植要求及采用的灌溉技术，要求输水干管要适合灌溉形式的要求。
因地制宜，结合首部位置和作物最佳种植方向的要求，使管道总长度最短和尽量少穿越其它地物。确保作物用水要求，调水便捷，管理维修方便。
管道的纵剖面应力求平顺，为防止热胀冷缩和冬季冻害，干管均采用U-PVC管，地埋深度1.6m。并在主管尾部修排水井，以便排除管道中冲砂水和秋季积水。
（2）管网布置
其中主管道与支管与喷灌管均采用树状布置。主管道为地埋管，支管垂直于干管，采用竖管及三通连接。蔬菜南北向种植，喷灌管沿种植方向布置，喷灌管间距为8米，喷头间距7米。
5.2.2.3喷灌工作制度的确定
（1）一次灌水延续时间计算
根据设计中选择的灌水器、灌水器和毛管的布置方式,蔬菜系统定点灌水延续时间为（单条毛管在设计灌水定额下）：
，式中：
t一次灌水延续时间；h；
m－净设计灌水定额，18.615mm；
Se－蔬菜灌水器间距7m；
SL－毛管间距，8m；
q－灌水器流量500L/h；
计算得t＝2.08h。
（2）轮灌组数校核及轮灌组划分
按蔬菜需水要求,系统划分的最大轮灌组数为：
，式中：
Nmax－允许的轮灌组最大数，取整数；
C—一天运行的小时数，取20小时；
T－灌水周期，3d；
t—1次灌水持续时间，2.08h；
经计算系统允许的最大轮灌组数为29个，设计3个轮灌组符合要求。
根据以上确定的3个轮灌组和项目区主、支管道布设，设计轮灌工作制度如下表：

轮灌组编号
第一组
第二组
第三组
同组运行
支管编号
1-1，2-1
3-1,4-1
5-1,6-1
控制灌溉面积（亩）
600
600
800
5.2.2.4各级管道流量计算
（1）喷灌管流量计算
，式中:
L毛－毛管长度（m）;
Se－灌水器间距，7m；
q－灌水器流量，500L/h。
（2）支管流量计算
根据下式计算支管的进口流量。
，式中:
Q支—支管流量（m3/h）；
Q毛—毛管流量（L/h）；
L支—支管长度（m）。
计算结果详见的下表。
支管编号
面积
(亩)
流量
(m3/h)
1-1,2-1
600
109
3-1,4-1
600
9645
5-1,6-1
800
9645
支管流量计算结果统计表
（3）水泵轮灌流量计算
根据以上对支管的流量计算和轮灌组的划分，水泵流量：
第一轮灌组流量：10038m3/h
第二轮灌组流量：9645m3/h
第三轮灌组流量：9645m3/h

5.2.2.5经济管径的确定
管径的确定:

管内流速取1.2m/s。
5.2.2.6 管网水力计算
（1）毛管水力计算
蔬菜喷灌选用外径63mm，壁厚2mm喷灌管,喷头间距为7m。喷头流量为500L/h,压力为0.15-0.35Mpa。
计算参数确定:滴头流量偏差率qr=0.2，灌水器流态指数X=0.785
经计算喷灌管最大铺设长度为252米，根据条田实际情况和轮灌组要求，喷灌管铺设长度为100米。
喷灌管为等距多孔出流,确定为不变径管道。喷灌区取最不利轮灌区的管道进行计算。
式中：f、m、b---分别为摩阻系数，流量指数和管径系数。m=1.75，b=4.75，f=0.505；
N — 毛管实际出水孔个数；
qd — 滴头设计流量，500L/h；
So — 进口至首孔的间距，0.75m；
S — 分流孔间距，7m；
D — 管内径,59mm。
hf毛=1.27m
喷灌带的局部水头损失可按沿程水头损失的10%考虑。即
hw毛 =0.1 hf毛 =0.13m
h毛= hf毛+ hw毛=1.40m
（2）支管水头损失计算
支管按等距多孔出流计算其水头损失，参数如下：
N---支管实际出水孔个数；
qd---滴头出水量等于单条毛管设计流量 （L/h）；
So---进口至首孔的间距，0.75m；
S---分流孔间距，7m；
d—管内径,158（mm）。
（3）干管水头损失计算
喷灌区取最不利轮灌区的干管进行计算。其沿程损失按下式计算：
，式中：
hf—干、支管沿程水头损失，m；
f—摩阻0.948×105系数；
Ｑ—流量，m3/h；
D—管道内径mm；
L—管道长度m；
m—流量系数，1.77；
b—管径指数，4.77；
代入上式，
最不利轮灌组水头损失计算表（第二轮灌组）
分项
管外径
(mm)
管内径
(mm)
管段长
(m)
流量
（m3/h）
流速
（m/s）
沿程水损
(m)
局部水损
(m)
总水损
(m)
管段名
1
200.00
188.20
72.00
85.50
0.85
0.25
0.03
0.28
2
200.00
188.20
62.00
57.20
0.57
0.11
0.01
0.12
3
200.00
188.20
124.00
42.90
0.43
0.13
0.01
0.14
4
200.00
188.20
124.00
28.60
0.29
0.06
0.01
0.07
5
200.00
188.20
124.00
14.30
0.14
0.02
0.00
0.02
支管
75.00
65.00
72.00
14.30
1.20
1.66
0.17
1.83
喷灌管
16.00
14.00
62.00
0.37
0.56
1.27
0.13
1.39
合计

3.85
详见节点压力分布图
（4）水泵水头损失
泵管水头损失:
，式中：
Q－泵设计流量80.0 m3/h；
D－井吸程管内径100mm；
k－水泵局部水头损失取沿程水头损失的10％,取1.1；
L井－泵吸程管长度,取25m。
代入式内计算得：h井=4.5m
5.2.2.7系统总扬程
水泵扬程计算表
项 目
计算值
主管道入口处必须工作水头（m）
15.00
首部枢纽系统水头损失（m）
10.00
泵站动水位（m）
12.0
井管水头损失（m）
4.50
水泵扬程（m）
41.5
5.2.2.8机泵选配
依据水泵设计流量240m3/h，设计扬程57m 选择水泵型号。出水管用DN350mm，选DFSS200-9/2A型井用离心泵一台，泵的功率55KW。控制开关选用变频起动柜功率55KW。
5.2.2.9电气设备的选取
根据以上选用设备的配套功率，计算荷载为55千瓦，考虑照明及其它设施用电5千瓦，设计总荷载60千瓦，选用60KVA变压器1台。
5.2.2.10过滤器选择
过滤器的选择：采用地表水为水源，因而选择砂石式过滤器与筛网过滤器的组合。选用过流能力为350m3/h的砂石＋网式过滤器组1台。
5.2.2.11其他配套设施
(1)建一座管理井泵房，砖混结构，泵房建筑面积40.5m2，详见井房设计图。
(2)阀门井2座，排水井4座，详见阀门井和排水井设计图。
(3)在地埋管道末端、转弯、分岔和阀门处应设镇墩，干管每200m设一镇墩120×120×120cm。分干管末端安装D63球阀，进入秋季灌溉结束后打开球阀，管中余水排入排水井中。
5.2.2.12喷灌工程主要工程量汇总表
XX输港蔬菜园区喷灌工程汇总表（1053亩）
编号
规格
单位
数量
备注
一
管道工程
m
140700

1
干管
m
1700

土方开挖
m3
2176

土方回填
m3
1306

Φ400UPVC管
m
600
0.8MPa

Φ400UPVC管安装
m
600

Φ315UPVC管
m
1100
0.8MPa

Φ315UPVC管安装
m
1100

2
支管
m
5000

土方开挖
m3
2102

土方回填
m3
1261

Φ160UPVC管
m
2200
0.63MPa

Φ160UPVC管安装
m
2200

Φ140UPVC管
m
2200
0.63MPa

Φ140UPVC管安装
m
2200

Φ110UPVC管
m
600
0.63MPa

Φ110UPVC管安装
m
600

3
田间管
m
113000

土方开挖
m3
27120

土方回填
m3
16272

Φ63UPVC管
m
113000
0.63MPa

Φ63UPVC管安装
m
113000

4
立管
m
21000

Φ25UPVC管
m
21000
1.6MPa

Φ25UPVC管安装
m
21000

二
管件工程

异径三通Φ400-Φ200
个
3
塑钢

异径三通Φ315-Φ160
个
3
塑钢

异径三通Φ160-Φ140
个
6

异径三通Φ160-Φ110
个
290

异径三通Φ140-Φ110
个
290

异径三通Φ110-Φ100
个
580

异径三通Φ110-Φ63
个
1160

异径三通Φ63-Φ25
个
16500

异径接头Φ110-Φ63
个
1160

异径接头Φ160-Φ140
个
6

异径接头Φ200-Φ160
个
3

异径接头Φ400-Φ315
个
1

弯头φ400
个
2
塑钢

弯头φ315
个
2
塑钢

弯头φ63
个
2400

弯头25
个
1160

闸阀φ400
个
2

闸阀φ315
个
2

闸阀φ160
个
6

闸阀φ140
个
6

球阀φ63
个
2400

球阀φ140
个
6

胶圈DN400
条
100

胶圈DN315
条
180

胶圈DN160
条
300

胶圈DN140
条
300

胶圈DN63
条
14200

法兰盘φ400
个
2

法兰盘φ315
个
2

喷头
个
16500

胶水
kg
300

SLS200-315型水泵及电机
台
3

真空泵
台
2

压力表
个
3

三
阀井
座
14

土方开挖
m3
308

土方回填
m3
224

C15砼
m3
2

浆砌石
m3
1.8

砖砌体
m3
44.38

砂浆抹面
m2
109.2

井盖及井座
个
14

四
泵站
座
2

1
泵站（有泵房）
座
1

土方开挖
m3
123

土方回填
m3
36

浆砌石
m3
46.245

3：7灰土
m3
24.51

C15砼
m3
4.5

C20砼
m3
3

φ350钢管
t
0.209

异径接头Φ350-Φ200
个
1

大小头Φ350-Φ200
个
1

伸缩节Φ350
个
2

闸阀φ350
个
1

法兰盘φ350
个
4

2
泵站（无泵房）
座
1

土方开挖
m3
120

土方回填
m3
25

浆砌石
m3
3

3：7灰土
m3
6

C20砼
m3
6

φ350钢管
t
0.253

异径接头Φ350-Φ200
个
2

大小头Φ350-Φ200
个
2

伸缩节Φ350
个
4

闸阀φ350
个
2

法兰盘φ350
个
8

6．投资概算及资金筹措
6.1编制说明
工程投资预算编制按现行有关的水利工程投资预算编制方法、费用构成及计算标准进行编制，材料价格执行2010年第1期的市场综合价。采用预算定额编制投资概算。
（1）宁水计发[2009]13号文，“关于发布《宁夏水利工程概（估）算编制规定》和《宁夏水利建筑工程预算定额（试行）》的通知”。
（2）《宁夏水利工程概（估）算编制规定》。
（3）《宁夏水利建筑工程预算定额（试行）》。
（4）宁水定额发[2008]1号文，“关于转发《宁夏公路工程造价管理站关于发布宁夏公路汽车普通货物运输价格及装卸费的通知》的通知”。
定额不足部分参考相关专业定额。
6.2基础单价
（1）人工预算单价
根据《宁夏水利工程概（估）算编制规定》之规定宁夏地区人工工资预算单价普工2.64元/工时，技工4.97元/工时。
（2）施工用水、电价
施工用电主要以电网供电为主。
6.3材料预算价格
主要材料包括汽油、柴油、木材、钢筋、水泥、砂子、石子和块石。钢筋、木材、水泥、汽油和柴油原价按2010年第一期建筑市场综合价取定。
主要材料预算价格执行《宁夏水利工程概（估）算编制规定》的“主要材料限价表”，多余部分按规定计取税金后列入预算第五部分计为材差。次要材料以宁夏地区市场价取定。
6.4费用标准
按《宁夏水利工程概（估）算编制规定》规定计取如下：
（1）其它费用：按直接费的百分率计算，其中建筑工程为4.5%，安装工程5.4%。
（2）现场经费费率表
序号
工程类别
计算基础
费率(%)
1
建筑工程

1.1
土方工程
直接费
4
1.2
石方工程
直接费
4
1.3
砌石工
