第12册-刷油、防腐蚀、绝热工程.pdf

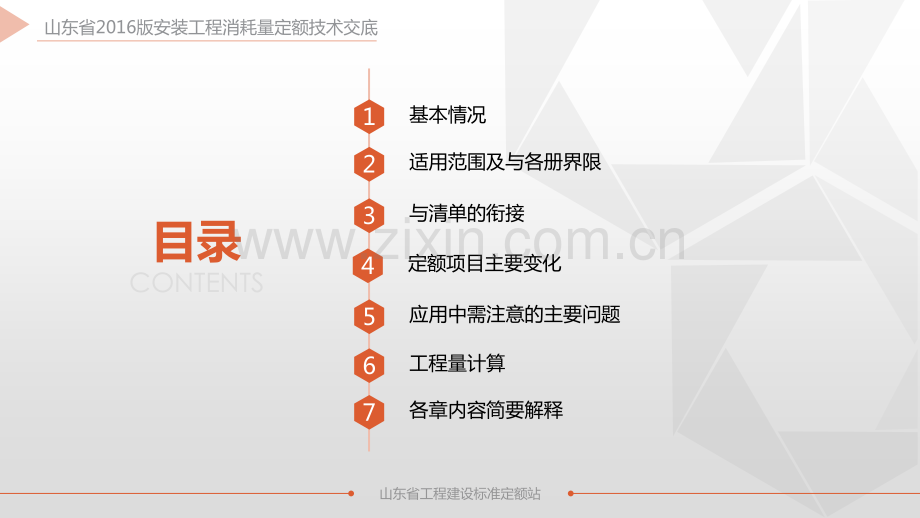

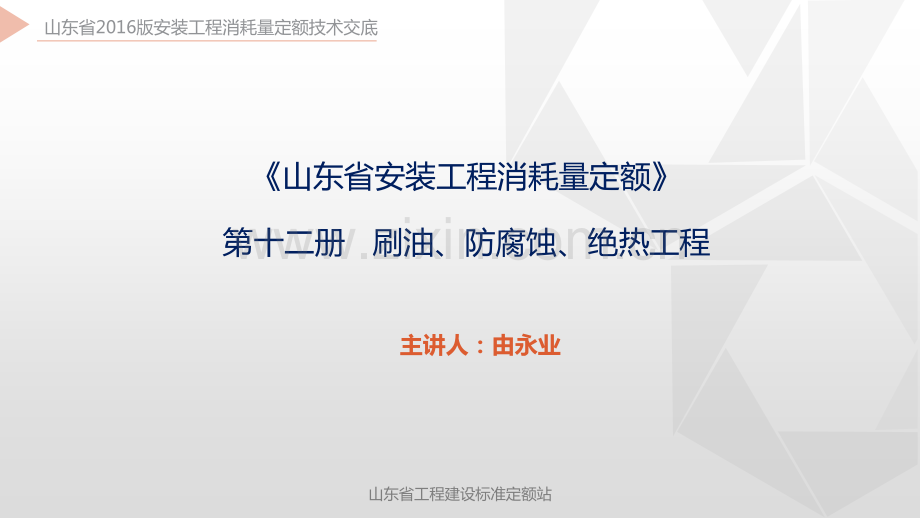

山东省安装工程消耗量定额第十二册刷油、防腐蚀、绝热工程主讲人：由永业山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底基本情况1适用范围及与各册界限2与清单的衔接3定额项目主要变化4应用中需注意的主要问题5目录CONTENTS山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底工程量计算6各章内容简要解释7山东省工程建设标准定额站山东省安装工程消耗量定额（2016）第十二册刷油、防腐蚀、绝热工程（以下简称本册定额）是以通用安装工程消耗量标准第十二册（刷油、防腐蚀、绝热工程）（TY02-31-2015）为基础进行修编的。其基本内容包括了原2003消耗量定额第十一册的定额项目内容，并根据规范标准的变化、施工技术的创新提高以及新型材料的应用等实际情况，对原有的定额项目进行了删减与增补，根据调研资料对原定额消耗量进行了合理调整，使之更加符合当前施工实际情况和反映施工活动社会平均消耗量水平，以适应目前建筑市场的需要。山东省2016版安装工程消耗量定额技术交底一、基本情况综合概述11工业设备及管道防腐蚀工程施工规范GB 507262011；2工业设备及管道防腐蚀工程施工质量验收规范GB 507272011；3工业设备及管道绝热工程施工规范GB 501262008；4工业设备及管道绝热工程施工质量验收规范GB 501852010；5石油化工绝热工程施工质量验收规范GB 506452011；6涂装前钢材表面锈蚀等级和除锈等级GB 89232011；7涂覆涂料前钢材表面处理表面清洁度的目视评定GB/T 8923.12011；8橡胶衬里第一部分：设备防腐衬里GB 18241.12014；山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底编制的主要技术依据29乙烯基酯树脂防腐蚀工程技术规范GB/T 505902010；10钢结构防火涂料GB 149072002；11绝热用岩棉、矿渣棉及其制品GB/T 118352007；12耐酸砖GB/T 84882008；13砖板衬里化工设备HG/T 2067690；14橡胶衬里化工设备HG/T 2067790；15柔性泡沫橡塑绝热制品GB/T 177942008；16设备、管道保温技术通则GB/T 42722008；17管道与设备绝热保温08K5071、08R4181；山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底18管道与设备绝热保冷08K5072、08R4182；19通用安装工程工程量计算规范GB 508562013；20通用安装工程消耗量定额TY 02312015；21全国统一安装工程基础定额GJD2032006；22建设工程劳动定额LD/T 74.32008；23化工安装工程防腐、绝热劳动定额LD/T 76.82000；24山东省安装工程消耗量定额DXD 372112002。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底经修编后本册定额共分十一章 1801个子目，包括：1）除锈工程：包括手工、动力工具、喷射及化学除锈等4节74个子目；2）刷油工程：包括管道、设备、金属结构等各类、各漆种刷油10节254个子目；3）防腐蚀涂料工程：包括使用各类树脂漆、聚氨脂漆、氯磺化聚乙烯漆等漆种的管道、设备、金属结构防腐项目37节442个子目；4）绝热工程：包括使用各种常用绝热材料的管道、设备和通风管道的保温（冷）及其防潮层、保护层、钩钉、托盘、保温盒等共18节260个子目；山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底项目设置35）手工糊衬玻璃钢工程：包括常用配比的各种玻璃钢内衬（设备）和塑料管道玻璃钢增强共12节88个子目；6）橡胶板及塑料板衬里工程：包括各种形状设备及管道、阀门橡胶衬里以及金属表面软聚氯乙烯板衬里共7节33个子目；7）衬铅及搪铅工程：包括设备与型钢等表面衬铅、搪铅2节6个子目；8）喷镀（喷涂）工程：包括管道、设备及型钢表面的喷镀（铝、钢、锌、铜）与喷塑共6节29个子目；山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底项目设置39）耐酸砖、板衬里工程：包括以各种树脂胶泥为胶料的耐酸砖、板设备内衬及胶泥抹面等共10节348个子目；10）管道补口、补伤工程：包括管道接口现场补刷防腐涂料与涂层共6节220个子目。11）阴极保护及牺牲阳极：包括陆地上管路、埋地电缆、储罐、构筑物的阴极保护，共4节47个子目。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底项目设置3山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底子目变化情况对照表子目变化情况对照表序号章编号章名称节数子目编号16定额03定额新增删除1第一章除锈工程四节12-1-17474512632第二章刷油工程十节12-2-125425425257553第三章防腐蚀涂料工程三十七节12-3-14424422771654第四章绝热工程十八节12-4-1260260193104375第五章手工糊衬玻璃钢工程十二节12-5-1888870186第六章橡胶板及塑料板衬里工程七节12-6-13333485207第七章衬铅及搪铅工程二节12-7-16668第八章喷镀（涂）工程六节12-8-129292819第九章块材衬里工程十节12-9-134834820130015310第十章管道补口补伤工程六节12-10-12202202081211第十一章阴极保护及牺牲阳极四节12-11-147471045812合计116节18011344733276山东省工程建设标准定额站一二、适用范围及与各册界限山东省2016版安装工程消耗量定额技术交底本定额适用于工业与民用建筑的新建、扩建项目中的设备、管道、金属结构等的除锈、刷油、防腐蚀、绝热工程。（一）定额的适用范围本册中的第十一章阴极保护工程只是其本身的施工内容，其它的执行相应册（详见章说明）。（二）与各册界限划分山东省工程建设标准定额站一三、与清单的衔接山东省2016版安装工程消耗量定额技术交底1）根据GB50500-2013建设工程工程量清单计价规范，其中的附录M刷油、防腐蚀、绝热工程中无除锈编码，其工作内容包含在各个项目特征中，其他内容均能衔接；2）其M.10 阴极保护与牺牲阳极中的内容是在原定额基础上进行编码的，与现在重新修编后的不一致。3）工程量计算规则只有大型型钢不太一致外，其他均一致。山东省工程建设标准定额站一四、定额项目主要变化山东省2016版安装工程消耗量定额技术交底相对于原2003年消耗量定额的主要调整变化：1原定额中金属结构仅划分一般钢结构和H型钢制钢结构，本册定额中将钢结构划分为一般钢结构、管廊钢结构和大型型钢钢结构（包括型号规格大于300mm的型钢），一般钢结构和管廊钢结构以“100kg”为计量单位，大型型钢钢结构则以“10”为计量单位，使其工程量计算趋于合理。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底2操作物高度增加消耗量的计算，原定额超高计算时含6m以下工程量并划分八个高度档次，随高度增加而系数增大。本册定额修改为当操作物高度超过6m时，超过部分工程量按定额人工、机械乘以系数计算，划分为四个高度档次（如下表）。操作物高度(m)30507070系数1.201.501.701.95山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底3做为施工措施性费用的脚手架搭拆费，与2003消耗量定额一样仍以定额人工费为计算基础，但费率和人工工资占的比例做了调整，刷油、防腐蚀、绝热工程计算费率分别由以前8%、12%和20%，其中人工工资占25%调整为：刷油、防腐蚀工程按定额人工费的7%；绝热工程按定额人工费的10%；其费用中人工费占35%，刷油和防腐蚀费率统一。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底4根据现行规范标准用语调整了本册定额中的名称术语，如：H型钢制钢结构改为大型型钢钢结构。5对一些项目的子目步距做了调整，如管道补口补伤工程由原2003定额的108、133、159、219、273、325、377、426、529、630、720、820、920以上13个子目，本册定额又增加了1020、1220、1420、1620、1820、2020共19个子目。6原定额刷油工程、防腐蚀涂料工程、手工糊衬玻璃钢工程、管道补口补伤工程中的材料全部为计价材，本定额将材料里面的主要材料改为未计价材料。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底7根据现行规范、标准要求、调研资料和施工实际情况，对一些已不常选用的项目进行删减并增列一些补充项目和新材料项目，如：（1）第一章动力工具除锈删除了原来的金属面子目，增加了管道、设备、一般钢结构、管廊钢结构和大型型钢钢结构项目。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（2）第一章喷射除锈重新进行测定，增加了抛丸除锈项目。在喷砂除锈中对定额中的材料消耗量又做了部分调整。1)考虑到石英砂的回收问题，参考其它专业定额，以及石英砂质量状况和回收难度，回收率按1/4考虑。河砂不再进行回收。2)根据现场实际情况，喷射所用的石英砂和河砂基本不进行烘烤，所以取消烘砂所用的木材、煤和鼓风机的消耗用量；又考虑到在不进行烘烤后，部分石英砂（河砂）需要晒砂，所以人工消耗量不做调整；山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（3）第二章刷油工程删除了不常用的沥青船底漆和刷银粉等，将环氧富锌漆移到防腐蚀工程。（4）第三章防腐蚀涂料工程增加新型的涂料如：乙烯基酯树脂涂料、DT-22型凉凉隔热胶、FVC防腐蚀涂料、环氧玻璃鳞片防锈漆、H-3改性树脂防腐涂料、HC-1型改性树脂玻璃鳞片重防腐涂料、无溶剂环氧涂料、氯化橡胶类厚浆型防锈漆等项目；（5）对设备、矩型管道和大型型钢上的刷油和防腐蚀上加入了滚筒刷（滚刷）的施工方法。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（6）根据施工现场实际情况，将刷油、防腐蚀消耗量中涉及原汽油6070#，现改为溶剂汽油消耗量根据实际情况，进行了综合取定。（7）金属结构刷油、防腐蚀中的吊装机械消耗量结合实际情况又进行综合取定，取消涂刷面漆时的吊装机械。（8）防腐蚀工程，由于考虑现场施工的工人劳动健康，管道和设备工程保留了轴流通风机台班，用于改善施工环境，但是台班的消耗量又进行了综合取定。（9）第四章绝热工程增加了聚氨酯泡沫喷涂发泡补口安装、硬质聚苯乙烯泡沫板（风管）、复合保温膏安装项目；山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（10）第八章喷镀(涂)工程增加了水泥砂浆内喷涂；（11）第九章块材衬里工程由于施工规范发生变化的施工内容，在新规范的基础上进行重新的测定编制，其规范由原来的HGJ229-91更改为GB50727-2011，其中的灰缝和结合层（背泥）厚度发生变化，又对消耗量进行重新测算编制；由原来的201个子目，经重新编制合并调整，现在为348个子目，比原来多147个子目。（12）第十一章阴极保护及牺牲阳极，定额项目重新设置。由原来的10个子目，现在为47个子目。山东省工程建设标准定额站一五、应用中需注意的主要问题山东省2016版安装工程消耗量定额技术交底1大型型钢：H型钢结构及任何一边大于300mm以上的型钢，均以“10m2”为计量单位。管廊：除管廊上的平台、栏杆、梯子以及大型型钢以外的钢结构均为管廊，以“100kg”为计量单位。一般钢结构：除大型型钢和管廊以外的其他钢结构，如：平台、拦杆、梯子、管道支吊架及其他金属构件，均以“100kg”为计量单位。联合平台、花纹板式平台中的钢板铺设面积，以“10m2”为计量单位。罐顶的小平台、斜体踏步和零星平台若使用花纹板铺设，不适用这种情况。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底2用管材制作的钢结构（如火炬钢管塔架）除锈、刷油、防腐蚀，按管材展开面积套用相应管道定额子目并乘以系数1.20。3除锈工程的脚手架搭拆费计算随同刷油或防腐蚀工程计算，即刷油或防腐蚀工程在计算其脚手架措施费用时应包括除锈工程人工费。4本册定额的工程量计算规则中列出了管道、设备、阀门等的刷油面积或绝热层、保护层的面积、体积工程量计算公式，其中设备封头、阀门和法兰的计算公式属于参考性质，因为各种封头的形状尺寸不一、各种阀门外形尺寸不同，同样的阀门、法兰采用不同的保温结构时工程量也会有差别，如根据施工图或相关标准图能够较准确的计算出工程量时，就不必使用这些计算公式；难以准确计算时，可按上述近似公式计算。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底5在计算除锈、刷油、防腐蚀工程量时，各种管件、阀件、设备人孔、管口凹凸部分已在定额消耗量中综合考虑，不再另外计算工程量。6计算设备、管道内壁刷油、防腐蚀工程量时，当壁厚10mm时按内径计算，壁厚10mm时，可按其外径计算。7本册定额中安装前集中刷油项目不再按系数单独计算，在编制定额时已综合考虑在相应的定额项目中，可直接套用定额，不再调整。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底8防腐蚀工程，若现场没发生强制通风，轴流通风机台班可调减。9阀门、法兰保温除棉席（被）类、纤维类散状保温材料单列外，其他保温材料项目中均已考虑阀门、法兰保温，其工程量需要按定额附表中给定的数量计算，执行相应的管道绝热定额项目。山东省工程建设标准定额站一六、工程量计算山东省2016版安装工程消耗量定额技术交底1计算公式。设备筒体、管道表面积计算公式：S=DL（1）式中：圆周率；D设备或管道直径；L设备筒体高或管道延长米。（一）除锈、刷油、防腐蚀工程。山东省工程建设标准定额站一六、工程量计算山东省2016版安装工程消耗量定额技术交底2计量规则。（1）各种管件、阀门、人孔、管口凹凸部分，定额消耗量已综合考虑，不再另外计算工程量；（2）管道、设备与矩型管道、大型型钢钢结构、铸铁管暖气片（散热面积为准）的除锈工程以“10m2”为计量单位；（3）一般钢结构、管廊钢结构的除锈工程以“100kg”为计量单位；(4）灰面、玻璃布、白布面、麻布、石棉布面、气柜、玛蹄脂面刷油工程以“10m2”为计量单位。（一）除锈、刷油、防腐蚀工程。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底1计算公式。（1）设备筒体或管道绝热、防潮和保护层计算公式：V=(D+1.03)1.03L（2）S=(D+2.1)L（3）式中：D直径；1.03、2.1调整系数；绝热层厚度；L设备筒体或管道延长米。（二）绝热工程。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（2）伴热管道绝热工程量计算式：1)单管伴热或双管伴热（管径相同，夹角小于90时）D=D1+D2+(1020mm)（4）式中：D伴热管道综合值；D1主管道直径；D2伴热管道直径；(1020mm)主管道与伴热管道之间的间隙。2)双管伴热（管径相同，夹角大于90时）D=D1+1.5 D2+(1020mm)（5）山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底3)双管伴热（管径不同，夹角小于90时）D=D1+D伴大+(1020mm)（6）式中：D伴热管道综合值；D1主管道直径。将上述D计算结果分别代入公式(2)、(3)计算出伴热管道的绝热层、防潮层和保护层工程量。（3）设备封头绝热、防潮和保护层工程量计算式：V=(D+l.033)/22l.031.5N（7）S=(D+2.1)/221.5N（8）式中：N封头个数。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底4）拱顶罐封头绝热、防潮和保护层计算公式：V=2r(h+1.03)1.03（9）S=2r(h+2.1)（10）（5）当绝热需分层施工时，工程量分层计算，执行相应子目。分层计算工程量计算式为：第一层V=(D+1.03)1.03 L（11）第二层至第N层D=D+2.1(N-1)（12）将D计算结果代入公式(11)计算出第二层至第N层工程量。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底强制电流阴极保护：（1）恒电位仪、整流器、工作台安装，不分型号、规格，以“台”为计量单位。（2）TEG、CCVT、断电器：不分型号、规格，按成套供应，以“台”为计量单位。（三）阴极保护工程。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底（3）辅助阳极安装：1)棒式阳极，包括石墨阳极、高硅铸铁阳极、磁性氧化铁阳极，按接线方式不同分为单接头和双接头两种，不分型号、规格以“根”为单位。2)钢铁阳极制安，不分阳极材料、规格，以“根”为单位，主材可按管材或型材用量乘以损耗率3%计列。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底3)柔性阳极，按图示长度（包括同测试桩连接部分），以“100m”为计量单位，柔性阳极主材损耗率1%，阳极弯接头、三通接头等配套主材按设计计算，用量以主材形式计列。4)深井阳极，按设计阳极井个数，以“根”为计量单位，深井中阳极支数可按设计用量以主材形式计列。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（4）参比阳极安装：分别按长效CuS04参比电极和锌阳极划分，按参比电极个数，以“根”为计量单位。（5）接线箱及电缆敷设执行第四册电气设备安装工程，现场一次设备材料与现场接线箱接头已包含定额内。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（6）通电点和均压线电缆连接：1)通电点，按自恒电位仪引出的零位接阴电缆和阴极电缆同管线或金属结构的二点连接点的数量，以“处”为计量单位。2)均压线连接，按两条管线或金属结构之间，同一管线间不同绝缘隔离段间的直接均压线连接数量，以“处”为计量单位。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（四）牺牲阳极阴极保护：1块状牺牲阳极：不分品种、规格、埋设方式，按设计数量，以“10支”为计量单位，阳极填料用量和配比可按设计要求换算。2带状牺牲阳极：（1）同管沟敷设，按图纸阳极带标识长度，以“10m”为计量单位。（2）套管内敷设，按缠绕阳极带的螺旋线展开长度，以“10m”为计量单位。（3）等电位垫，按等电位垫铺设的个数，以“处”为计量单位，等电位垫阳极带主材按展开长度计算。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（五）排流保护：1排流器：强制排流器和极性排流器不分型号、规格，以“台”为计量单位。2接地极：（1）钢制接地极，以“支”为计量单位。（2）接地降阻测试，以组成接地系统的接地极以组为计量单位计列。（3）降阻处理，按设计要求需降阻处理的钢制接地极支数以“支”为计量单位。（4）降阻材料为未计价材料，用量按设计要求另计。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（六）其他：1测试桩接线、检查片、测试探头安装：（1）测试桩接线，按接线数量，以“对”为计量单位，每支测试桩同管线或金属结构的接线为一对接线。（2）检查片制安，以“对”为计量单位，每对检查片包括一片同管线（或测试桩）相连的试片和一片自然腐蚀的试片。（3）测试探头安装，按设计数量，以“个”为计量单位。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底2绝缘性能测试和保护装置安装：（1）绝缘性能测试，以“处”为计量单位，每个绝缘法兰、绝缘接头为1处，每条穿越处的全部绝缘支撑、绝缘堵头为1处。（2）绝缘保护装置安装，按保护装置的个数，以“个”为计量单位。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底3阴极保护系统调试：（1）线路：按阴极保护系统保护的管线里程，以“km”为计量单位，单独施工的穿跨越工程阴极保护工程量不足lkm时，按lkm计算。（2）站内：强制电流阴极保护，按阴极保护站数量，以“站”为计量单位，牺牲阳极阴极保护，按牺牲阳极的阳极组数量，以“组”为计量单位。山东省工程建设标准定额站一七、各章内容简要解释山东省2016版安装工程消耗量定额技术交底（一）除锈工程本章定额适用于金属表面的手工、动力工具、喷射及化学除锈工程，包括管道、设备、一般钢结构、管廊钢结构、大型型钢钢结构以及气柜各部结构等，其中新增设备、管道、一般钢结构、管廊钢结构和大型型钢钢结构动力工具除锈，和大型钢板、管道、一般钢结构、管廊钢结构、大型型钢钢结构抛丸除锈，增列26个子目，删除原金属面动力工具除锈3个子目。项目设置及适用范围山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底二、定额使用中有关问题的说明1各种管件、阀件及设备上人孔、管口凸凹部分的除锈已综合考虑在定额内，不另行计算。2手工、动力工具除锈锈蚀标准分为轻、中、重三种。轻锈：已发生锈蚀，并且部分氧化皮已经剥落的钢材表面。中锈：氧化皮已锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面。重锈:大部分氧化皮脱落，呈片状锈层或凸起的锈斑，除锈后出现麻点或麻坑。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底3除锈区分标准：（1）手工、动力工具除锈过的钢材表面分为St2和St3两个标准。St2标准：钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。St3标准：钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。除锈应比St2标准更为彻底，底材显露出部分的表面应具有金属光泽。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（2）喷射除锈过的钢材表面分为Sa2、Sa2 和Sa3三个标准。Sa2级：彻底的喷射或抛射除锈。钢材表面会无可见的油脂、污垢，并且氧化皮、铁锈和油漆层等附着物已基本清除，其残留物应是牢固附着的。Sa2 级：非常彻底的喷射或抛射除锈。钢材表面会无可见的油脂、污垢、氧化皮、铁锈和油漆层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑。Sa3级：使钢材表观洁净的喷射或抛射除锈。钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆层等附着物，该表面应显示均匀的金属色泽。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底4关于下列各项费用的规定。（1）手工和动力工具除锈按St2标准确定。若变更级别标准，如按St3标准定额乘以系数1.1。（2）喷射除锈按Sa2 级标准确定。若变更级别标准时，Sa3级定额乘以系数1.1，Sa2级定额乘以系数0.9。（3）本章不包括除微锈（标准：氧化皮完全紧附，仅有少量锈点），发生时执行轻锈定额乘以系数0.2。5因施工需要发生的二次除锈，其工程量应另行计算。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（二）刷油工程本章内容包括金属管道、设备、通风管道、金属结构、玻璃布面、石棉布面、玛蹄脂面、抹灰面等刷（喷）油漆工程。将环氧富锌漆和管道综合刷油移到防腐蚀工程，删减刷沥青船底漆子目，将刷银粉子目更改为刷银粉漆。共删除55子目，增加57个子目。项目设置及适用范围山东省工程建设标准定额站一二、定额使用中有关问题的说明1各种管件、阀件和设备上人孔、管口凹凸部分的刷油已综合考虑在定额内，不另行计算。2本章金属面刷油不包括除锈工作内容。3关于下列各项费用的规定：（1）特殊标志、色环、介质名称及流向标示等零星刷油，执行本章定额相应项目，其人工乘以系数2.0，材料消耗量乘以系数1.2。（2）本章定额中的刷油项目若实际采用喷涂施工时，执行刷油定额子目人工乘以系数0.45，材料乘以系数1.16，增加喷涂机械电动空气压缩机3m3/min（其台班消耗量同调整后的合计工日消耗量）。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底4本章中的主材和稀干料品种与定额不同时，可参照与主材性质相近子目执行，相应材料可以换算，当主材消耗量超过定额消耗量15%时，消耗量可参照厂家产品说明书进行调整，人工和机械消耗量不变。5本章已综合考虑现场集中刷油因素，不再另行计算。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底本章定额适用于设备、管道、金属结构的各种涂料防腐工程，新增列乙烯基酯树脂涂料、DT-22型凉凉隔热胶、环氧玻璃鳞片防锈漆、FVC防腐蚀涂料、H-3改性树脂防腐涂料、HC-1型改性树脂玻璃鳞片重防腐涂料等十三项165个子目。项目设置及适用范围（三）防腐蚀涂料工程山东省工程建设标准定额站一二、定额使用中有关问题的说明1本章不包括除锈工作内容。2涂料配合比与实际设计配合比不同时，可根据设计要求进行换算，其人工、机械消耗量不变。3本章聚合热固化是采用蒸汽及红外线间接聚合固化考虑的，如采用其他方法，应按施工方案另行计算。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一4本章未包括的新品种涂料，应按相近定额项目执行，其人工、机械消耗量不变。5本章定额除过氯乙烯漆、无溶剂环氧涂料、H87、H8701、硅酸锌防腐蚀涂料等是按喷涂施工方法考虑外，其他涂料均按刷涂考虑。若其他涂料发生喷涂施工，其人工乘以系数0.30，材料乘以系数1.16，同时增加喷涂机械台班消耗量（其台班消耗量同调整后的合计工日消耗量）。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底本章定额适用于设备、管道、通风管道的绝热工程，包括硬质瓦块（珍珠岩瓦、蛭石瓦、微孔硅酸钙等）、泡沫玻璃瓦块与板材、纤维类制品（岩棉、矿棉、玻璃棉及超细玻璃棉、泡沫石棉及硅酸铝纤维等材质的管壳、板材）、聚氨脂及聚苯乙烯泡沫塑料瓦块与板材、各种岩棉、玻璃棉缝毡、棉席（被）类制品、纤维类散状材料（散棉）、橡塑保温管套与板材、铝箔复合玻璃棉管壳与板材以及硅酸盐类涂抹材料和聚氨脂现场喷涂发泡等；此外还设置各种防潮层与保护层安装等项目。共删除37子目，增加104个子目。项目设置及适用范围（四）绝热工程山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底二、定额使用中有关问题的说明1管道绝热工程中，均已包括管件保温；阀门、法兰保温除棉席（被）类、纤维类散状保温材料单列外，其他保温材料项目中均已考虑阀门、法兰保温，其工程量需要按定额附表中给定的数量计算，执行相应的的管道绝热定额项目。2在计算管道绝热工程量时不扣除阀门、法兰所占长度（阀门、法兰工程量计算式中已做考虑）。而在计算阀门与法兰绝热工程量时注意一点：与法兰阀门配套的法兰已含在阀门绝热工程量中，不再单独计算。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底3计算设备绝热工程量时不扣除人孔、接管开孔面积，并应参照设备筒体绝热工程量计算式增计人孔与接管的管节部位绝热工程量。4聚氨脂泡沫塑料发泡安装，是按无模具直喷施工考虑的。若采用有模具浇注安装，其模具（制作安装）费另行计算；由于批量不同，相差悬殊的，可另行协商，分次数摊销。发泡效果受环境温度条件影响较大，环境温度低于15应采取措施，其费用另计。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底5镀锌铁皮保护层厚度按0.8mm以下综合考虑，如铁皮厚度大于0.8mm，定额人工乘以系数1.20；卧式设备包铁皮其人工乘以系数1.05；如设计另有涂抹密封胶、加箍钢带等要求时，按铁皮保护层辅助项目计算。6在管道绝热工程中，根据绝热工程施工及验收规范，保温厚度大于100mm、保冷厚度大于75mm时，或设计要求保温厚度小于100mm、保冷厚度大于75mm时，或设计要求保温厚度小于100mm、应分层计算工程量，并分别按管道直径套用相应定额项目（第一层按介质管道直径套用定额，第二层按介质管道保温后的直径套用定额）。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底7现场补口、补伤等零星绝热工程，按相应材质定额项目人工、机械乘以系数2.0，材料消耗量乘以系数1.20（包括主材）。8在绝热工程中未使用粘结剂的，应扣除定额中粘结剂材料，定额人工消耗量乘以系数0.8。9铝皮保护层执行镀锌铁皮保护层安装项目，主材可以换算，若厚度大于1mm时，其人工乘以系数1.2。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底10采用不锈钢薄板作保护层，执行金属保护层相应项目，其人工乘以系数1.25，钻头消耗量乘以系数2.0，机械乘以系数1.15。11卷材安装应执行相同材质的板材安装项目，其人工、铁丝消耗量不变，但卷材损耗率按3.1%考虑。12复合成品材料安装执行相同材质瓦块（或管壳）安装项目。复合材料分别安装时应按分层计算，内层保温层外径视为管道直径。执行定额时，按不同的材质分别执行相应定额项目。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底本章定额适用于碳钢设备手工糊衬玻璃钢和塑料管道玻璃钢增强工程，不适用于手工糊制或机械成型的玻璃钢制品工程。共增加18个子目。项目设置及适用范围（五）手工糊衬玻璃钢工程山东省工程建设标准定额站一二、定额使用中有关问题的说明1如设计要求或施工条件不同，所用胶液配合比、材料品种与定额不同时，以各种胶液中树脂用量为基数进行换算。2糊衬玻璃钢定额内包括设备金属表面清洗，但不包括除锈，定额材料内的铁砂布用于刮涂腻子和刷胶衬布后的表面打磨修整。3玻璃钢工程的底漆、腻子、衬贴玻璃布、面漆等实际层数超过定额的层数时，每超过一层，套用相应定额子目一次。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底4塑料管道玻璃钢增强项目也可用于与其施工工艺相同的其他管道。5定额中玻璃布厚度按0.20.25mm考虑，实际采用玻璃布厚度不同时，玻璃布消耗量不变（价格可变），胶料按胶料定额用量(kg)/定额玻璃布厚度(mm)实际玻璃布厚度(mm)进行换算。6玻璃钢聚合固化按蒸汽加热间接聚合方法考虑，如采用其他方法时应按施工方案另行计算。自然固化即能满足需要的则不需计算加热聚合固化。山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底本章定额适用金属管道、管件、阀门、多孔板及设备的橡胶衬里和金属表面的软聚氯乙烯板衬里工程。共删除20子目，增加5个子目。项目设置及适用范围（六）橡胶板及塑料板衬里工程山东省工程建设标准定额站二、定额使用中有关问题的说明1本章定额中橡胶板及塑料板用量包括：（1）有效面积需用量（不扣除人孔）；（2）搭接面积需用量；（3）法兰翻边及下料时的合理损耗量。2热硫化橡胶板的硫化方法，按间接硫化处理考虑，需要直接硫化处理时，其人工乘以系数1.25，所需材料、机械费用按施工方案另行计算。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底3贮槽、塔类设备橡胶衬里，如其所带零件衬里面积超过总面积15%，定额人工乘以系数1.40。4定额中塑料板衬里的搭接缝按胶接考虑，如采用焊接时，定额人工乘以系数1.80，胶浆用量乘以系数0.50，并增加塑料焊条用量（5.19kg/10m2）。5本章定额不包括除锈，应按第一章相应定额计算（一般情况下被衬胶金属表面需经喷砂处理）。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底本章定额适用于金属设备、型钢及部件等表面衬铅、搪铅工程。项目设置及适用范围（七）衬铅及搪铅工程山东省工程建设标准定额站一二、定额使用中有关问题的说明1设备衬铅是按安装前在滚动器（转胎）上施工考虑的，若设备安装就位后进行挂衬铅板施工时，其人工乘以系数1.39。2设备、型钢表面衬铅，铅板厚度按3mm考虑，若铅板厚度大于3mm时，其人工乘以系数1.29，材料按实际进行计算。3本章定额未包括金属表面除锈，发生时应按第一章相应定额计算。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底本章定额适用于管道、设备、型钢和设备零部件的表面气喷镀（铅、钢、锌、铜）及喷塑工程，增加管道喷涂砂浆1项子目。.项目设置及适用范围（八）喷镀（涂）工程山东省工程建设标准定额站一二、定额使用中有关问题的说明1定额不包括金属表面除锈工作，发生时按第一章相应定额计算。2施工工具：喷镀采用国产SQP-1（高速、中速）气喷枪；喷塑采用塑料粉末喷枪。3喷镀和喷塑采用氧乙炔焰。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底本章定额适用于各种金属设备的耐酸砖、板衬里工程，不适用于建筑防腐工程。由于新的施工规范发生变化，本章变化较大，共删除153子目，增加300个子目。项目设置及适用范围（九）块材衬里工程山东省工程建设标准定额站二、定额使用中有关问题的说明1设备衬砌定额中对设备底、壁、人孔、拱门等不同部位所耗用工料均已做了综合考虑，使用定额时不做区分。2硅质胶泥衬砌砖、板项目，定额内已包括酸化处理工作内容。3衬砌砖、板定额按揉挤法考虑；如采用勾缝法施工时，相应定额人工和胶泥用量乘以系数1.10。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底4衬砌砖、板定额按规范进行自然养护考虑，如采用其他养护法，应按施工方案另行计算。5树脂胶泥衬砌耐酸砖、板砌体需加热固化处理时，按砌体热处理项目计算，定额按采用电炉加热考虑；方法不同时按施工方案另计。6.本章定额不包括设备金属面除锈，发生时按第一章相应定额项目计算。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底本章定额适用于金属管道的补口补伤防腐工程，供选用的防腐涂料有环氧煤沥青漆（又分为普通、加强与特加强级）、氯磺化聚乙烯漆、聚氨脂漆及无机富锌漆；其中环氧煤沥青加强与特加强防腐已包括缠玻璃布工作内容和相应工料消耗。由于管道子目步距作了调整，共增加22个子目。项目设置及适用范围（十）管道补口补伤工程山东省工程建设标准定额站一二、定额使用中有关问题的说明1本章定额计量单位为“10个口”。每口涂刷长度取定为：426mm以下（含426mm）管道每个口补口长度为400mm；426mm以上管道每个口补口长度为600mm。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底2各类涂料涂层厚度：（1）氯磺化聚乙烯漆为0.30.4mm厚；（2）聚氨酯漆为.0.30.4mm厚；（3）环氧煤沥青漆涂层厚度：普通级，0.3mm厚，包括底漆一遍、面漆两遍；加强级，0.5mm厚，包括底漆一遍、面漆三遍及玻璃布一层；3本章定额不含管口表面除锈，发生时按第一章相应定额项目计算。山东省工程建设标准定额站山东省2016版安装工程消耗量定额技术交底本章内容包括陆地上管路、长输管线、埋地电缆、储罐、构筑物的阴极保护。项目设置及适用范围（十一）阴极保护及牺牲阳极工程山东省工程建设标准定额站一二、定额使用中有关问题的说明阴极保护，为了防止通信线路或设备被腐蚀，是利用电化学原理，使被保护的设备对地保持负电位的一种防腐蚀措施，是向被腐蚀金属结构物表面施加一个外加电流，被保护对象（结构物）为阴极，从而使得金属腐蚀发生的电子迁移得到抑制，避免或减弱腐蚀的发生。山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底（一）两种阴极保护法：外加电流阴极保护和牺牲阳极保护。1牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的相同的电位下。该方式简便易行，不需要外加电源，很少产生腐蚀干扰，广泛应用于保护小型（电流一般小于1安培）或处于低土壤电阻率环境下（土壤电阻率小于100欧姆.米）的金属结构。原理图如下：山东省工程建设标准定额站一山东省2016版安装工程消耗量定额技术交底山东省工程建设标准定额
