转速、电流双闭环可逆直流PWM调速系统设计.doc

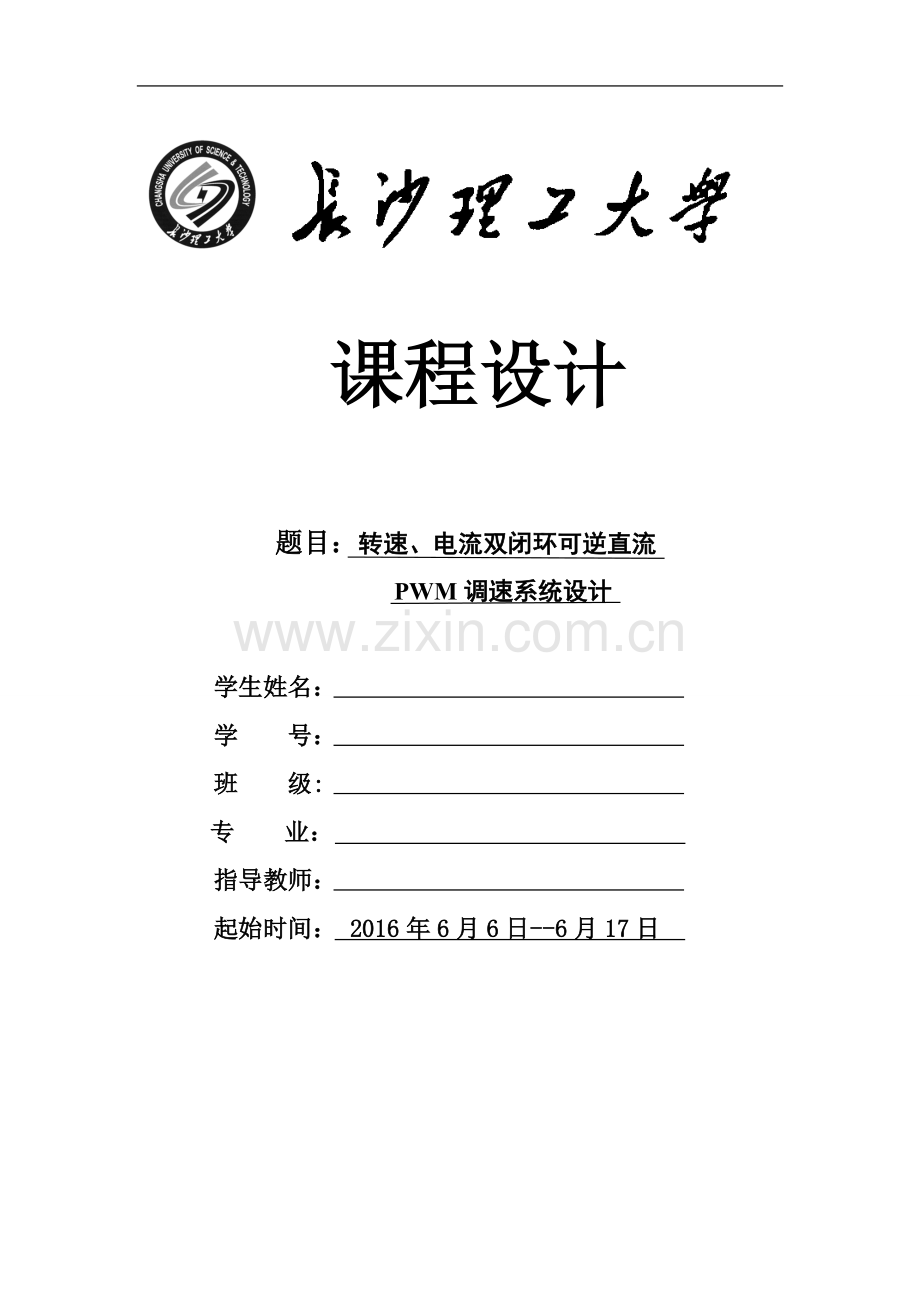

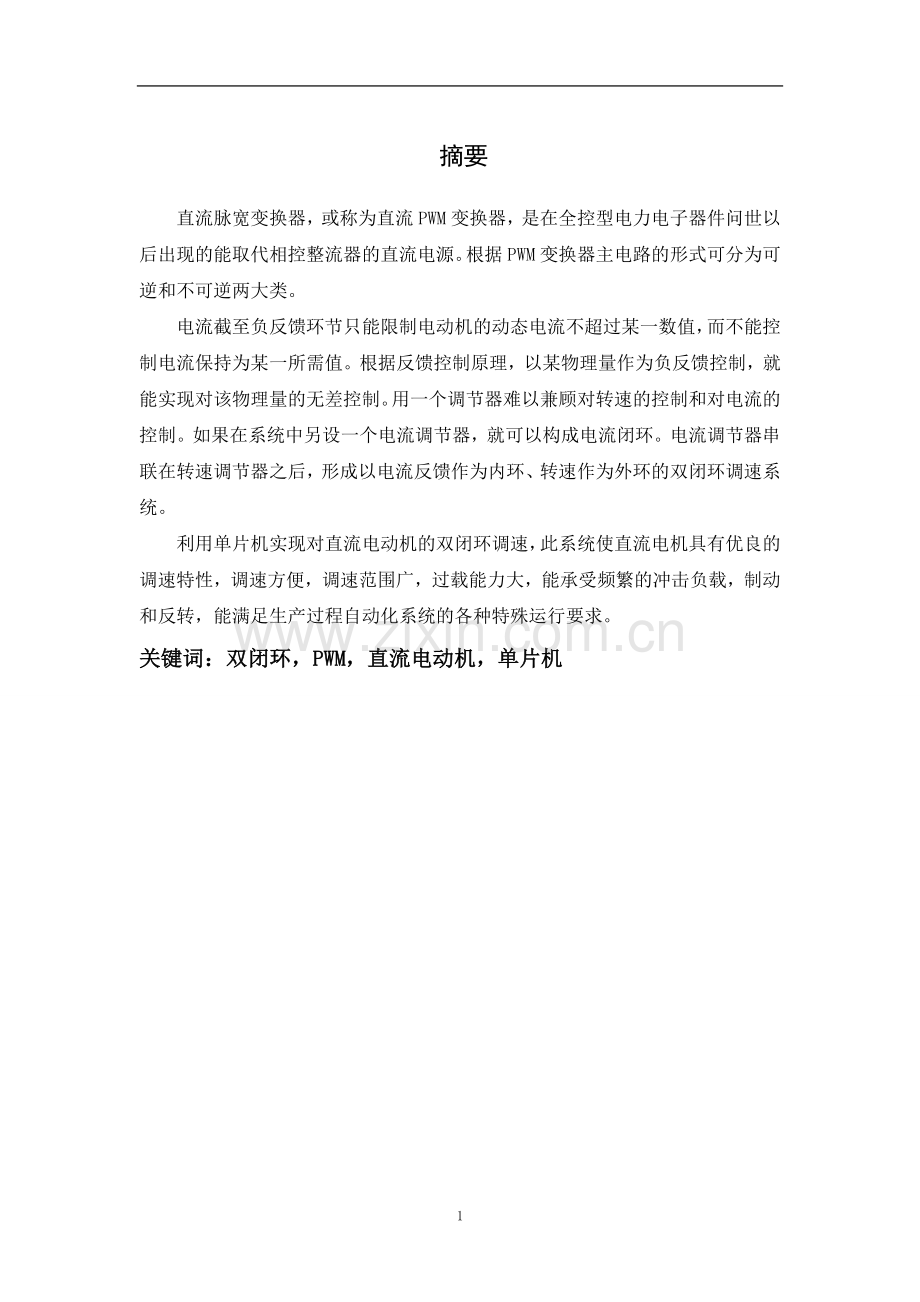

课程设计题目：转速、电流双闭环可逆直流 PWM调速系统设计学生姓名： 学 号： 班 级: 专 业： 指导教师： 起始时间： 2016年6月6日-6月17日1 摘要直流脉宽变换器，或称为直流PWM变换器，是在全控型电力电子器件问世以后出现的能取代相控整流器的直流电源。根据PWM变换器主电路的形式可分为可逆和不可逆两大类。电流截至负反馈环节只能限制电动机的动态电流不超过某一数值，而不能控制电流保持为某一所需值。根据反馈控制原理，以某物理量作为负反馈控制，就能实现对该物理量的无差控制。用一个调节器难以兼顾对转速的控制和对电流的控制。如果在系统中另设一个电流调节器，就可以构成电流闭环。电流调节器串联在转速调节器之后，形成以电流反馈作为内环、转速作为外环的双闭环调速系统。利用单片机实现对直流电动机的双闭环调速，此系统使直流电机具有优良的调速特性，调速方便，调速范围广，过载能力大，能承受频繁的冲击负载，制动和反转，能满足生产过程自动化系统的各种特殊运行要求。关键词：双闭环，PWM，直流电动机，单片机 目录摘要1一、设计的目的及意义3二、设计要求3三、双闭环直流调速系统43.1、双闭环直流调速系统的原理43.2、双闭环直流调速系统的静特性分析63.3双闭环直流调速系统的数学模型8四、转速环、电流环的设计104.1、转速调节器、电流调节器在直流双闭环系统中的作用104.2、调节器的具体设计104.3、电流环的设计114.4、速度环的设计12五、PWM可逆直流调速系统145.1、PWM变换器145.2、整流电路155.3、泵升电路16六、控制电路的设计166.1、单片机166.2、测速电路176.3、键盘电路17七、双闭环可逆直流PWM调速系统的仿真18八、结论20附录21附录A21附录B22参考文献23一、设计的目的及意义 1、训练学生正确的应用运动控制系统，培养解决工业控制、工业检测等领域具体问题的能力。 2、学生通过课程设计，熟悉运动控制系统应用开发、研制的过程，软、硬件设计的工作方法、工作内容、工作步骤。 3、对学生进行基本技能训练，例如组成系统、编程、调试、绘图等，使学生理论联系实际，提高动手能力和分析问题、解决问题的能力。二、设计要求：设计一个转速、电流双闭环控制PWM可逆直流调速系统，电动机控制电源采用H型PWM功率放大器，其占空变化为00.51时，对应输出电压为-264264v,为电机提供的最大电流为25A，速度检测采用光电编码器，且其输出的A、B两相脉冲经光电隔离后获得每转1024个脉冲角度分辨率和方向信号；电流传感器采用霍尔传感器，其原、副边电流比为1000:1，额定电流50A，已知直流电动机： 电动势系数=0.135 Vmin/r , 主回路总电阻=2.5,。电流反馈滤波时间常数=0.0025s,转速反馈滤波时间常数=0.015s。额定转速时的给定电压(Un*)N =10V,调节器ASR，ACR饱和输出电压Uim*=8V,Ucm =6.5V。H型PWM功率放大器、工作频率为2KHZ，采用单极性、双极性工作方式；直流电源电压264V。直流电动机(一)： （1）输出功率为:7.5Kw 电枢额定电压220V （2）电枢额定电流 36A 额定励磁电流2A （3）额定励磁电压110V 功率因数0.85 （4）电枢电阻0.2欧姆 电枢回路电感100mH （5）电机机电时间常数2S 电枢允许过载系数1.5 （6）额定转速 1430rpm环境条件:（1）电网额定电压: 380/220V; （2）电网电压波动: 10%;（3）环境温度: -40+40摄氏度; （4）环境湿度: 1090%；控制系统性能指标:（1）电流超调量小于等于5%; （2）空载起动到额定转速时的转速超调量小于等于10%;（3）调速范围：D10;（4）静差率小于等于0.1 。三、双闭环直流调速系统3.1、双闭环直流调速系统的原理对于经常正、反转运行的调速系统，应尽量缩短启、制动过程的时间，达到图1所示的理想过度过程曲线，完成时间最优控制。即在过渡过程中始终保持转矩为允许的最大值，使直流电动机以最大的加速度加、减速。到达给定转速时，立即让电磁转矩与负载转矩相平衡，从而转入稳态运行。对于恒磁通的他励直流电动机而言，转矩控制就成为了电流控制。实际上，由于主电路电感的作用，电流不可能突变，图1所示的理想过度过程只能得到近似的逼近，其关键是要获得使电流保持为最大值的恒流启=制动过程。 图1 时间最优的理想过渡过程电流截止负反馈环节只能限制电动机的动态电流不超过某一数值，而不能控制电流保持为某一所需值。根据反馈控制原理，以某物理量作为负反馈控制，就能实现对该物理量的无差控制。用一个调节器 难以兼顾对转速的控制和对电流的控制。如果在系统中另设一个电流调节器，就可以构成电流闭环。电流调节器串联在转速调节器之后，形成以电流反馈作为内环，转速作为外环的双闭环调速系统。在启、制动过程中，电流闭环起作用，保持电流恒定，缩小系统的过度过程时间。一旦到达给定转速，系统自动进入转速控制方式，转速闭环起主导作用，而电流内环则起跟随作用，使实际电流快速跟随给定值（转速调节器的输出），以保持转速恒定。转速、电流双闭环调速系统的原理图见图2，为了获得良好的静、动态性能，转速和电流两个调节器一般都采用PI调节器。转速闭环环节的原理和转速单闭环系统基本一致，只不过它的输出不再作为电力电子变换器的控制电压，而是用来和电流反馈量作比较，故被称为电流给定。ASR调节器和ACR调节器的输出都是带限幅作用的，ASR调节器的输出限幅电压决定了电流给定的最大值，ACR调节器的输出电压限制了电力电子变换器的最大输出电压。 图2 转速、电流双闭环直流调速系统 ASR-转速调节器 ACR-电流调节器 TG-测速发电动机 TA-电流互感器 UPE-电力电子变换器 -转速给定电压 -转速反馈电压 -电流给定电压 -电流反馈电压3.2、双闭环直流调速系统的静特性分析根据图2可以很方便地绘出双闭环调速系统的稳态结构图，如图3所示，在图中是用带限幅的输出特性表示了PI调节器。 图3 双闭环直流调速系统的稳态结构框图 -转速反馈系数 -电流反馈系数PI调节器的稳态特性一般存在两种状况：饱和输出达到限幅值，不饱和输出未达到限幅值。当调节器饱和时当调节器饱和时，输出为恒值，输入量的变化不再影响输出，除非有反向的输入信号使调节器退出饱和，也就是说饱和的调节器暂时隔断了输入和输出的联系，相当于使该调节环开环。当调节器不饱和时，PI的作用使输入偏差电压在稳态时总为零。实际上，在正常运行时，电流调节器是不会达到饱和状态的。因此，对于静特性来说，只有转速调节器饱和与不饱和两种情况。 1.转速调节器不饱和这时，两个调节器都不饱和，稳态时，PI调节器的作用使得输入偏差电压都是零，因此， （1） （2）由式（1）可得 （3）图4 绘制了双闭环调速系统的静特性，图中CA段就是描述了两个调节器都不饱和时的静特性，电流的大小是从理想空载状态一直延续到，表现为一条水平的特性。 2.转速调节器饱和系统在稳态运行时，对应负载的电枢电流的最大值为，如图4中的A点。在此工作点上，ASR的输出已达到饱和值，若电动机负载继续增大，造成，在此的情况下，ASR的输出维持在限幅值不变，转速外环呈开环状态。双闭环系统变成一个电流无静差的单闭环调速系统。稳态时 （4） 图4 双闭环直流调速系统的静特性其中，最大电流取决于电动机的容许过载能力和拖动系统允许的最大加速度，由上式可得静特性的AB段，它是一条垂直的特性。这样是下垂特性只适合于的情况，因为如果,则,ASR将退出饱和状态.双闭环调速系统的静特性在负载电流小于时表现为转速无静差,这时,转速负反馈起主要的调节作用,但负载电流达到时,对应于转速调节器的饱和输出,这时,电流调节器起主要调节作用,系统表现为电流无静差,得到过电流的自动保护.这就是采用了两个PI调节器分别形成内、外两个闭环的效果。然而，实际上运算放大器的开环放大系数并不是无穷大，因此，静特性的两段实际上都略有很小的静差，见图4中虚线。3.3双闭环直流调速系统的数学模型1. 双闭环直流调速系统的动态结构框图图5是转速、电流双闭环直流调速系统的动态结构框图，和分别表示了转速调节器和电流调节器的传递函数。 图5 双闭环直流调速系统的动态结构框图2.双闭环系统的启动过程调速系统的被控对象是转速，而设置双闭环控制的一个重要目标是实现所期望的恒加速过程，最终以最优的形式达到所要求的性能指标。图6是双闭环调速系统在带有负载条件下启动过程的电流波形和转速波形。 图6 双闭环直流调速系统启动过程的转速和电流波形双闭环直流调速系统的启动过程有以下3各特点：（1）饱和非线形控制：随着ASR的饱和与不饱和，整个系统处于完全不同的两种状态，在不同情况下表现为不同结构的线形系统，只能采用分段线形化的方法来分析，不能简单的用线形控制理论来笼统的设计这样的控制系统。（2）转速超调：当转速调节器ASR采用PI调节器时，转速必然有超调。转速略有超调一般是容许的，对于完全不允许超调的情况，应采用其他控制方法来抑制超调。（3）准时间最优控制：在设备允许条件下实现最短时间的控制称作“时间最优控制”,对于电力拖动系统，在电动机允许过载能力限制下的恒流起动，就是时间最优控制。但由于在起动过程、两个阶段中电流不能突变，实际起动过程与理想启动过程相比还有一些差距，不过这两段时间只占全部起动时间中很小的成分，无伤大局，可称作“准时间最优控制”。采用饱和非线性控制的方法实现准时间最优控制是一种很有实用价值的控制策略，在各种多环控制中得到普遍应用。双闭环调速系统，在启动过程的大部分时间内，ASR处于饱和限幅状态，转速环相当于开路，系统表现为恒电流调节，从而可基本上实现理想过程。双闭环调速系统的转速响应一定有超调，只有在超调后，转速调节器才能退出饱和，使在稳定运行时ASR发挥调节作用，从而使在稳态和接近稳态运行中表现为无静差调速。故双闭环调速系统具有良好的静态和动态品质。四、转速环、电流环的设计4.1、转速调节器、电流调节器在直流双闭环系统中的作用1）转速调节器的作用： 其输出限幅值决定电动机允许的最大电流；转速调节器是调速系统的主导调节器，它使转速n很快的跟随给定电压的变化；稳态时可减小转速误差，如果采用PI调节器，则可实现无静差； 对负载变化起抗扰作用； 其输出限幅值决定电动机允许的最大电流； 2）电流调节器的作用： 为内环的调节器，在转速外环的调节过程中，它的作用是使电流紧紧跟随其给定电压（即外环调节器的输出量）变化； 对电网电压的波动起及时抗扰的作用；在转速动态过程中，保证获得电动机允许的最大电流，从而加快动态过程；当电动机过载甚至堵转时，限制电枢电流的最大值，起快速的自动保护作用。一旦故障消失，系统立即自动恢复正常。这个作用对系统的可靠运行来说是十分重要的。4.2、调节器的具体设计本设计用到的参数如下：直流电动机(一)： （1）输出功率为:7.5Kw 电枢额定电压220V （2）电枢额定电流 36A 额定励磁电流2A （3）额定励磁电压110V 功率因数0.85 （4）电枢电阻0.2欧姆 电枢回路电感100mH （5）电机机电时间常数2S 电枢允许过载系数1.5 （6）额定转速 1430rpm环境条件:（1）电网额定电压: 380/220V; （2）电网电压波动: 10%;（3）环境温度: -40+40摄氏度; （4）环境湿度: 1090%. 控制系统性能指标:（1）电流超调量小于等于5%; （2）空载起动到额定转速时的转速超调量小于等于10%;（3）调速范围：D10;（4）静差率小于等于0.1 。4.3、电流环的设计（1）确定时间常数电流反馈系数 设最大允许电流Idm=1.5In，则Idm=1.5*36=54A =8/54=0.148V/A 整流装置滞后时间常数； 电流滤波时间常数电流环小时间常数之和：按小时间常数近似处理。(和一般都比小得多,可以当作小惯性群近似地看作是一个惯性环节)。（2）选择电流调节器结构根据设计要求：，可按典型型设计电流调节器。电流环控制对象是双惯性型的,所以把电流调节器设计成PI型的。（3）选择电流调节器的参数ACR超前时间常数；电流环开环时间增益;ACR的比例系数。 （4）校验近似条件电流环截止频率。1) 晶闸管装置传递函数近似条件：, 现为，满足近似条件；2)忽略反电动势对电流环影响的条件：， 现为，满足近似条件； 3）小时间常数近似处理条件：， 现为，满足近似条件。电流环可以达到的动态指标为：，也满足设计要求。(5)计算调节器电阻和电容取=404.4、速度环的设计（1）确定时间常数 电流环等效时间常数：； 转速滤波时间常数：； 转速环小时间常数近似处理： 。（2）选择转速调节器结构按跟随和抗扰性能都能较好的原则,在负载扰动点后已经有了一个积分环节,为了实现转速无静差,还必须在扰动作用点以前设置一个积分环节,因此需要由设计要求，转速调节器必须含有积分环节，故按典型型系统选用设计PI调节器。典型型系统阶跃输入跟随性能指标见附录表三。（3）选择调节器的参数 转速开环增益：； ASR的比例系数： （4）近似校验 转速截止频率为：； 电流环传递函数简化条件：，满足条件； 转速环小时间常数近似处理条件： （5）检验转速超调量当时，,不能满足要求。按ASR退饱和的情况计算超调量:，满足设计要求。(6) 计算调节器电阻和电容五、PWM可逆直流调速系统本系统采用一个8位单片机C8051F005做主控制器。以H型双极性可逆PWM变换器为主回路核心，采用典型的双闭环调速原理组成PWM调速系统。C8051F005的PCA提供PWM脉冲，给定的速度值、速度反馈值和电流反馈值可以控制PWM脉冲。改变PWM脉冲的占空比可以改变IGBT的输出电压，以此来改变直流电动机的速度。由于C8051F005单片机内部有模/数、数/模转换模块，所以直流测速机将速度值转化为电压值，然后直接由A/D转换通道变成数字量送入单片机，从而实现转速检测。电流检测是通过霍尔效应电流传感器由A/D转换通道变成数字量送入单片机。整流电路采用三相桥式全控整流电路。5.1、PWM变换器图7是H型双极性可逆PWM变换器原理图。它包含有4个IGBT 管和4个续流二极管。4个IGBT管分成两组，VT1，VT4为一组；VT2，VT3为另一组。同一组的IGBT管同时导通或截止，不同组的IGBT管的导通与截止是不相同的。 图7 H型双极性可逆PWM变换器在每一个PWM周期里，当P3.0的控制信号为高电平时，开关管VT1、VT4导通，此时P3.1的控制信号为低电平，因此VT2、VT3截止；当P3.0的控制信号为低电平时，开关管VT1、VT4截止，此时P3.1的控制信号为高电平，因此VT2、VT3导通。当直流电动机正转工作时，在每一个PWM周期的正脉冲区间，VT1、VT4导通，VT2、VT3截止。在每一个PWM周期的负脉冲区间，VT2、VT3导通，VT1、VT4截止，电流的方向仍然不变，只不过电流幅值的下降速率比不可逆控制系统的要大，因此电流的波动较大。 H型双极式可逆 PWM 变换器的优点如下： （1） 电流一定连续； （2） 可使电动机在四象限运行； （3） 电动机停止时有微振电流，从而可以消除静摩擦死区； （4） 低速时，每个开关器件的驱动脉冲仍然比较宽，可以充分保证器件的可靠导通； （5） 低速时，平稳性好，系统的调速范围可达1：20000 左右。5.2、整流电路 图8 三相桥式全控整流电路原理图5.3、泵升电路 图9 泵升电压限制电路 其中泵升电路电解电容选取C=2000F；电压U=450V；VT选取IRGPC50U 型号的IGBT管；电阻选取R=20。六、控制电路的设计6.1、单片机本设计选用C8051F005单片机。C8051F005单片机是一种与51系列单片机内核兼容的单片机，具有高速、高性能、高集成度等优点。它使用Cygnal的CIP-51内核，工作在最大系统时钟频率为25MHz。以下是对C8051F005单片机片内资源的介绍： 图10 单片机最小应用系统（1）10/12位多通道输入模/数（ADC）；（2）2路12位数/模转换器（DAC）；（3）16位可编程定时器/计数器阵列（PCA），可用于PWM波发生器等；（4）4个通用16位定时器；（5）32个通用I/O口；（6）32KB Flash内部程序存储器；（7）片内看门口定时器、片内时钟源。C8051F005单片机的引脚及其部分电路如图10所示。6.2、测速电路测速发电机的输出电压通过R2和C1组成的滤波环节后，滤去测速发电机输出的纹波，使之到达电位器Rw两端的电压是稳定的直流电压。调整Rw的位置，使测速发电机在最大转速时，抽头所获得的电压为2.4V，R1用于限流。 图11 直流测速发电机与单片机接口对图11所示的直流测速发电机的输出进行A/D转换。使用C8051F005的AIN0通道作为测速发电机的A/D转换输入端，使用单片机内部2.43V电压基准通过软件启动A/D转换。6.3、键盘电路本系统采用独立式按键电路。独立式按键是指直接用I/O口线与按键电路构成的单个按键电路。在此形式的按键电路中，每个按键独自占用一根I/O口线，I/O口线之间的工作状态不会受到影响。在此电路中，按键输入都采用低电平有效，上拉电阻的接入保证了冷按键断开时，I/O口线上有确定的高电平。通过软件编程实现如下功能：当按下1键时，电动机启动；当按下2键时，电动机正转；当按下3键时，电动机反转；当按下4键时，电动机停止；当按下5键时，电动机加速；当按下6键时，电动机减速。图12 独立式按键电路图七、双闭环可逆直流PWM调速系统的仿真使用MATLAB对控制系统进行计算机仿真的主要方法是：以控制系统的传递函数为基础，使用MATLAB的Simulink工具箱，从元件库中选取所需的元件,连接好原理图,加上激励源,然后单击仿真按钮即可自动开始,可以同时观察复杂的模拟信号和数字信号波形,以及得到电路性能的全部波形。 图13 双闭环调速系统的仿真图仿真结果如下： 图14 仿真结果图仿真结果说明：转速和电流满足设计所需的静、动态性能指标。八、结论本设计为双闭环直流脉宽调速系统，是以控制电路为核心，采用恒频脉宽调制控制方案，由C8051F005单片机以及H型双极性可逆PWM变换器构成了PWM信号的产生和驱动。其中C8051F005产生的脉宽调制信号作为IGBT的驱动信号。双闭环直流脉宽调速系统，具有调速简单、调速范围大、精度高、速度平稳、电流脉动小、电机温升低等优点，使调速各项性能指标大为提高。设计过程中，我发现自己对于辅助电路、总体电路认识不足，很多方面都不甚了解，很多都是直接查找资料，慢慢地、一点点地整合，最后做出不是很满意的报告。在参数计算方面，书上有现成的设计举例，而对于各种器件型号的选择只能依靠查询资料补充。通过这次课程设计让我了解到了，没有什么是一蹴而就的，我认为我的积累还是不够，所以做这个设计很吃力，所以自己还应充实自己。附录 附录A表一 典型型系统动态抗扰性能指标与参数的关系（KT=0.5）表二 典型型系统阶跃输入跟随性能指标附录B系统硬件原理图参考文献 1 王晓明。电动机的单片机控制(第二版)M。北京:北京航空航天大学出版社,2007.8 2陈伯时。电力拖动自动控制系统运动控制系统。北京：机械工业出版社，2007 3王离九。电力拖动自动控制系统。武汉：华中理工大学出版社，1991 4周渊深。交直流调速系统与MATLAB仿真。中国电力出版社,2003 5王福永。双闭环调速系统PID调节器的设计J。苏州丝绸工学院学报。2008-10-21(5): 35-39 6王果、朱大鹏。直流电机双闭环调速系统的工程设计方法仿真。兰州交通大学,2000.5 7张柳芳、王彦辉。速度和电流双闭环直流调速系统的设计。 新探平顶山师专,2000.51. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！25
