如何利用excel绘制土壤含水率的纵剖面图
1) 首先将土壤含水率的数据输入excell中，如下图所示。

2) 选择插入图表，并选择散点图,如下图所示，同时点击下一步。
2、点击下一步
1、选择散点图

3) 添加系列
3、添加系列

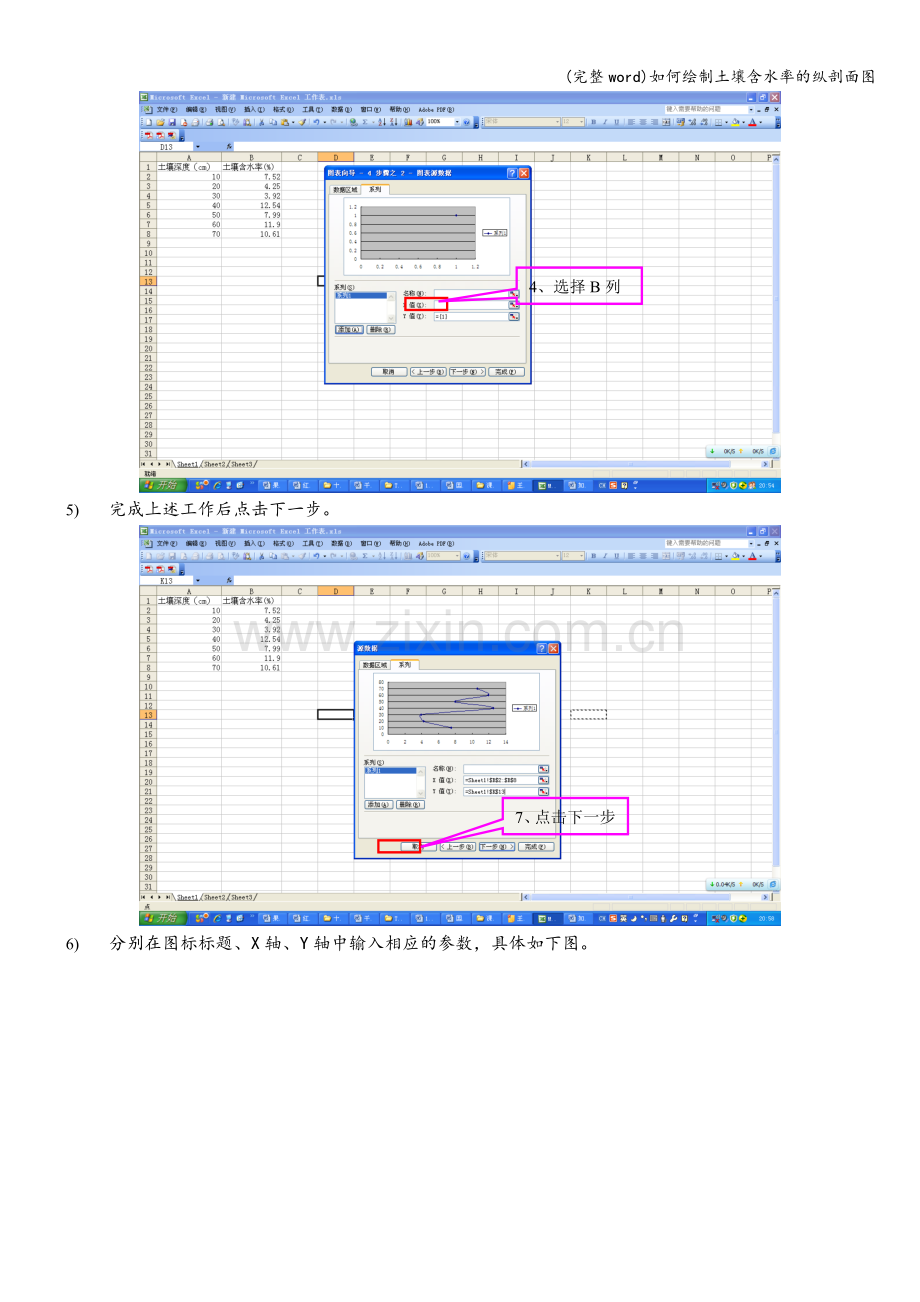

4) 选择数据，其中x选择B列数据，Y选择A列数据，如下图:
4、选择B列

5) 完成上述工作后点击下一步。
7、点击下一步

6) 分别在图标标题、X轴、Y轴中输入相应的参数，具体如下图。

9、点击下一步
8、输入相应参数

10、点击下一步

11、点击系列1可删除

7) 将鼠标指向Y轴(土壤深度），同时点击右键，会跳出下图对话框。点击坐标轴格式.
12、点击坐标轴格式

8) 坐标轴格式对话框中有图案、刻度、字体、数字、对齐等工具栏，其他命令就不再赘述，此时选择刻度.
13、点击刻度

9) 刻度对话框中，可进行坐标轴最大、最小值步长等，此时选择数值次序反转即可.
15、可设置坐标轴格式
14、选择数值次序反转

10) 经过设置后，得到的cexel图已经是我们通常所要求的图了，即横坐标表示土壤含水率,纵坐标表示土壤深度。

11) 再经过一番设置、美化后,就得到了我们所要的土壤含水量纵向分布图了。

总结：
l 做此图的关键是要选对图表类型（一定要选散点图)
l 其次在进行坐标轴设置时候,一定要将X轴设为土壤含水量，Y轴设置成为土壤深度。
l 最后一定要重新对Y轴进行坐标轴设置，而且要设置成为Y轴坐标轴反转
