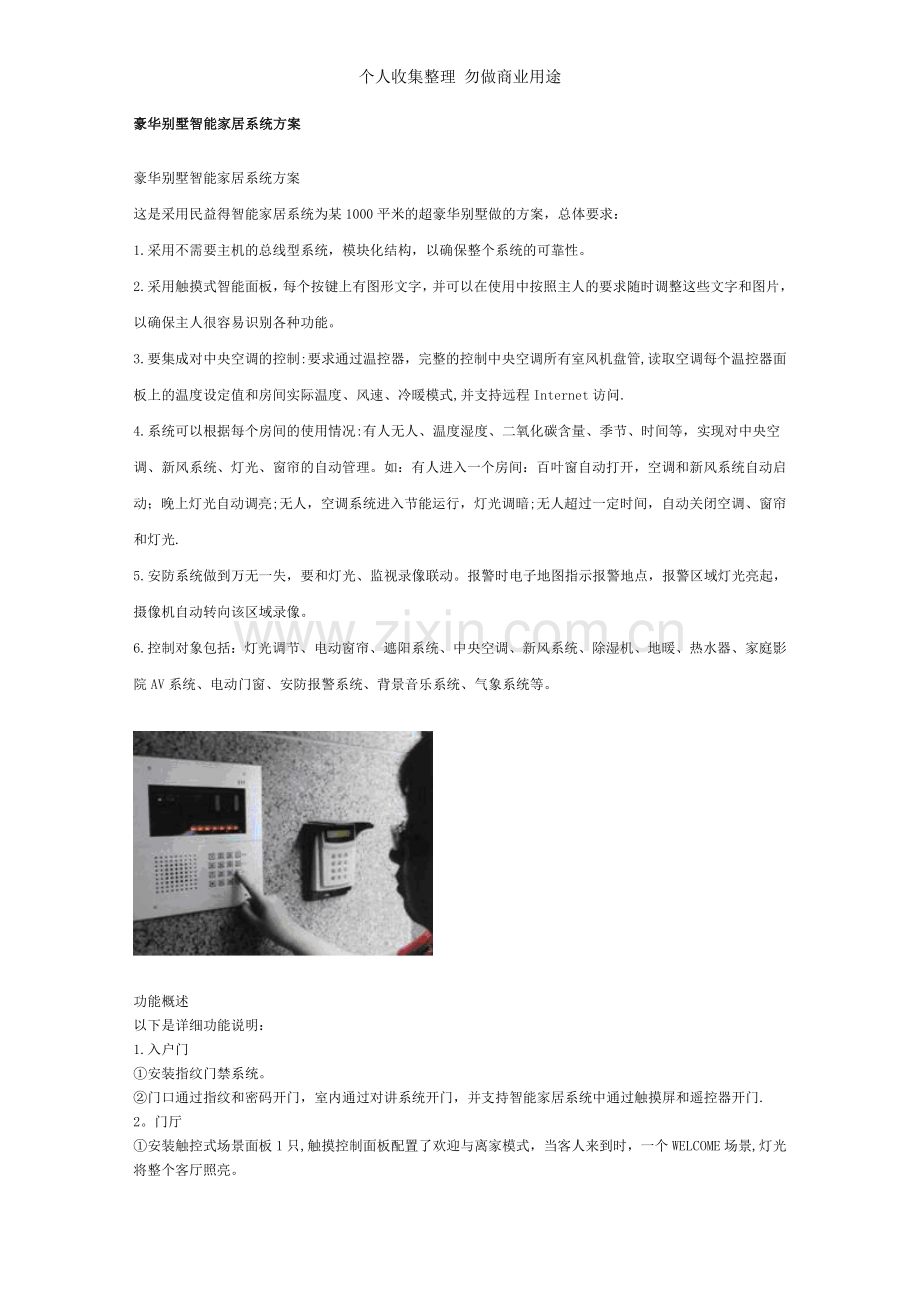

豪华别墅智能家居系统方案.doc

个人收集整理 勿做商业用途豪华别墅智能家居系统方案豪华别墅智能家居系统方案这是采用民益得智能家居系统为某1000平米的超豪华别墅做的方案，总体要求：1.采用不需要主机的总线型系统，模块化结构，以确保整个系统的可靠性。2.采用触摸式智能面板，每个按键上有图形文字，并可以在使用中按照主人的要求随时调整这些文字和图片，以确保主人很容易识别各种功能。3.要集成对中央空调的控制:要求通过温控器，完整的控制中央空调所有室风机盘管,读取空调每个温控器面板上的温度设定值和房间实际温度、风速、冷暖模式,并支持远程Internet访问.4.系统可以根据每个房间的使用情况:有人无人、温度湿度、二氧化碳含量、季节、时间等，实现对中央空调、新风系统、灯光、窗帘的自动管理。如：有人进入一个房间：百叶窗自动打开，空调和新风系统自动启动；晚上灯光自动调亮;无人，空调系统进入节能运行，灯光调暗;无人超过一定时间，自动关闭空调、窗帘和灯光.5.安防系统做到万无一失，要和灯光、监视录像联动。报警时电子地图指示报警地点，报警区域灯光亮起，摄像机自动转向该区域录像。6.控制对象包括：灯光调节、电动窗帘、遮阳系统、中央空调、新风系统、除湿机、地暖、热水器、家庭影院AV系统、电动门窗、安防报警系统、背景音乐系统、气象系统等。功能概述以下是详细功能说明：1.入户门安装指纹门禁系统。门口通过指纹和密码开门，室内通过对讲系统开门，并支持智能家居系统中通过触摸屏和遥控器开门.2。门厅安装触控式场景面板1只,触摸控制面板配置了欢迎与离家模式，当客人来到时，一个WELCOME场景,灯光将整个客厅照亮。在正门入口处安装1只160型触摸屏面板（墙面安装），管理整个别墅的灯光、窗帘、空调、地暖、安防、监控。可设置各种个性化控制模式,如：回家模式、离家模式、迎宾模式、度假模式等.回家模式：客厅、走道、玄关的灯光场景控制，欢迎主人回家或者客人的来访。开门后，住户只要按一下“回家模式”，门厅及客厅的灯光开启，客厅的窗帘关闭，同时沿着去主卧室的走道灯、楼梯灯光自动开启。离家模式：把整个别墅的灯光、空调、电器全部关闭。 可以在触摸屏调节控制每个房间的灯光、窗帘、空调，显示室内外温湿度等。门厅处的人体感应器在天黑时一旦感应到人体的移动，灯光便会打开，无人时自动熄灭。远程Internet控制功能，让主人在外地通过网络随时监控家中的灯光、空调、地暖和报警信息。3.客厅灯光调节、电动窗帘（双层）、中央空调。安装触控式场景面板2只，控制灯光和电动窗帘。灯光设置多个场景：“会客”、“看电视”、“休闲、“调亮”、“调暗、“自动”.具体灯光场景效果，可根据主人的喜好而设定.在不同场合，只需要按下其中的一个场景，完美的灯光氛围瞬间转化。设置有一只湿度传感器，湿度值可以在客厅触摸屏上显示出来。在黄梅天，湿度比较大，超过预先设好的湿度警戒值，系统会发出报警提示，同时自动启动空调的除湿功能，直到恢复到正常值.设置有一个亮度感应器,在“自动”场景下,系统能根据室外自然光线的变化，自动调整室内灯光始终保持在一个最舒适的恒定照度(如400LUX）。安装环境监测系统，检测温湿度和CO2浓度,联动中央空调系统，自动调节空气环境。空调的控制内容为：设定各个区域的温度、风速、模式、ON/OFF，通过触摸屏集中控制,也可以通过Internet控制。电动窗帘既可以本地面板控制也可以集中控制。采用别墅专用背景音乐系统，设置触摸屏式高档音乐开关1只,独立选择各类音乐节目。在夏季，本别墅西晒很强。靠窗安装室外温度探测器1只，能结合温度自动控制。当室外日照强烈，气温超过37度,自动拉上窗帘遮阳。并具有定时控制功能,早上太阳升起时，自动开窗。4.餐厅灯光设置多个场景：“备餐”、“用餐”、“烛光”、“调亮”、“调暗、“全关。具体灯光场景效果，可根据主人的喜好而设定.在不同场合，只需要按下其中的一个场景，完美的灯光氛围瞬间转化。空调的控制内容为：设定各个区域的温度、风速、模式、ON/OFF，通过触摸屏集中控制，也可以通过Internet控制。电动窗帘即可以本地面板控制也可以集中控制。采用别墅专用背景音乐系统，设置触摸屏式高档音乐开关1只，独立选择各类音乐节目。5。主卧灯光调节、电动窗帘、中央空调。卧室入口和床头安装触控场景面板各1只，共2只。灯光设置多个场景： “明亮、“看电视”、“起夜”、“早安”、“调亮、“调暗”起夜场景：地脚灯打开，卫生间的灯也同时打开。按下“早安”场景，灯光渐亮，电动窗帘自动打开。设置别墅专用背景音乐系统，安装触摸屏式高档音乐开关1只，独立选择各类音乐节目.6。卫生间装有一个人体移动感应器,开门后灯光自动亮起，排气扇自动换气,人离开后灯光和排气扇自动关闭。寒冷的冬季，主人可通过触摸屏来设置时间，定时开启卫生间的空调或地暖：比如清晨主人还在睡眠中的时候，就自动对卫生间加热，方便主人起床后使用。 晚上，当主人起夜时，卫生间的主灯光自动调整为30%的亮度,避免刺眼。安装1只“智能控制面板”，可手动调光。7.休闲室、酒吧灯光调节、电动窗帘。墙面安装1只“智能控制面板”，设置如下场景：“酒吧”、“明亮”、“暗淡”、“调亮”、“调暗、“全关”。酒吧场景：灯光自动调节到50的亮度，灯光瞬间变的暗淡旖旎。设置别墅专用背景音乐系统，安装触摸屏式高档音乐开关1只，独立选择各类音乐节目。8。起居室墙面安装2只“智能控制面板”,控制各种场景,如：“早安、“休闲”、“窗帘”、“调亮、“调暗、“全关”。早上，主人起床,按下“早安”场景,窗帘自动拉开，曙光照进室内,选择一支清澈悠扬的钢琴曲，湖光山色中,新的一天开始了.按下“中间休息”模式，灯光渐亮，方便休息,喝点咖啡.按下“纯音乐”模式，单独的音乐欣赏，灯光调节到一个温和的亮度.按下“调光”模式，可对以上四个场景的灯光亮度做手动调节，以适合不同人的要求。按下“离场”模式，灯光全关，窗帘打开，投影机吊架自动收起，空调自动关闭.以上所有场景模式在“智能控制面板”上都有图文标志,背光设计,即便黑暗状态下依然清晰可见，很容易记忆和使用。9。厨房灯光调节与空调、排风扇的自动控制。安装火警探测器1个，火险发生时，本地报警，管理中心报警，电话报警。安装煤气探测器、煤气阀门关闭控制器1个，煤气泄露时，本地报警，管理中心报警，电话报警，并自动关闭煤气阀门。设置别墅专用背景音乐系统,安装触摸屏式高档音乐开关1只，独立选择各类音乐节目.10.视听室控制对象：灯光开关、灯光调光、电动窗帘、中央空调。在入口安装1只“智能控制面板”，对以上设备进行智能化控制,设置6组常用场景模式：“准备”、“电影”、“中间休息”、“纯音乐”、“调光”、“离场”。按下“准备模式，灯光自动调亮，空调自动启动，投影机吊架自动放下，人员入场。按下“电影模式,灯光逐渐暗下(过度时间2秒),只留有最后面的两个壁灯在5的亮度，电动窗帘自动闭合，投影机自动打开。11.书房安装1只“智能控制面板”,控制灯光、电动窗帘。场景功能，读书、工作、休息、照度自动平衡等多个场景,一键切换调节灯光。安装有一个亮度感应器,在智能面板上按下“照度平衡”模式：系统根据室外光线的明亮变化，自动调整室内灯光，让光线始终保持在一个最舒适的照度(如400LUX）。以避免读书和办公时，忘记天色变暗而造成眼睛疲劳。12。楼梯/走道楼梯口装有一个人体移动感应器，光线暗时,上下楼梯灯光自动亮起,人离开后自动熄灭。通过楼梯口的智能控制面板，总控楼层所有的灯光。设置有一个“无人”场景，按下关闭该层所有的灯光与空调.13.车库车库内照明采用人体移动感应的方式进行控制，平时库内灯光关闭，当有人进入车库内，库内的灯全部自动打开,人离开时自动恢复原状。人体移动感应器兼具有安防报警作用，夜间设防后，有人闯入立刻启动报警系统。14.庭院灯光控制设置一个天文时钟，夕阳西下后，自动打开庭院灯光,黎明时自动熄灭。庭院入口灯、车道灯、路灯具有定时控制和软启动功能:晚上6001100点，无人车时，灯光亮度为50，人车经过时，渐变为100%亮度的“欢迎模式，人车过后再渐次暗下。15.安防系统系统拥有80多个防区,可以直接和安防系统联系在一起,当安防主机报警时，庭院的灯光、室内的灯光都会打开，提醒主人的同时，也会吓走盗贼。无论是在客厅的大触摸屏上，还是手中的无线触摸屏，都可以查看庭院的录像.软件显示别墅房型图,报警时自动弹出报警的发生地点，摄像机自动转向报警区域，开始录像。住宅内安装各种无线探测器、窗磁、门磁、煤气泄漏探测器、玻璃破碎探测器等安防探头。当出现紧急情况时，系统可通过电话告知住户,同时整个别墅灯火通明。各房间安装呼叫按钮，当主人在夜间听见可疑声响时，按下紧急按钮后,将自动开启整个住宅的灯光,对盗贼产生震慑作用。在别墅大门、后门、车库门、金库、室内主要走道等地，安装高分辨率监控摄像头。CCTV监控系统，可保留各个区域200天的录像记录。主人可通过触摸屏随时查看历史和当前的视频录像.另有气象站功能可作为选配：系统的独特之处是设置了一个“气象站”,这在实现舒适和节能两个方面起到了关键的作用，也是智能型综合控制功能的一个典型应用。“气象站”建立在别墅楼顶上，实时监测室外的温度、相对湿度、风速、风向、降雨量和阳光照度,并把这些数据传输给LONWORKS网络.依据这些室外环境条件，智能控制系统自动进行调节和控制,保证别墅内部的环境处于最佳状态.比如照明系统将按照室外阳光的多少，把室内人工照明调整到最合适水平，最大限度的利用自然光源。这样不仅提高了室内环境的舒适度，而且也节约了电力照明的能耗.在炎热的、阳光强烈的白天，有时需要减少照进室内的光线,“气象站”发出的信息会自动调整遮阳帘的开度,防止室内过热，自然也就减少了制冷系统的负荷，节约能源。同时,别墅里每个房间的人还可以根据自己的需要,手动调整周围环境的空调和灯光,既照顾了舒适度,又考虑到了能耗的最佳。
