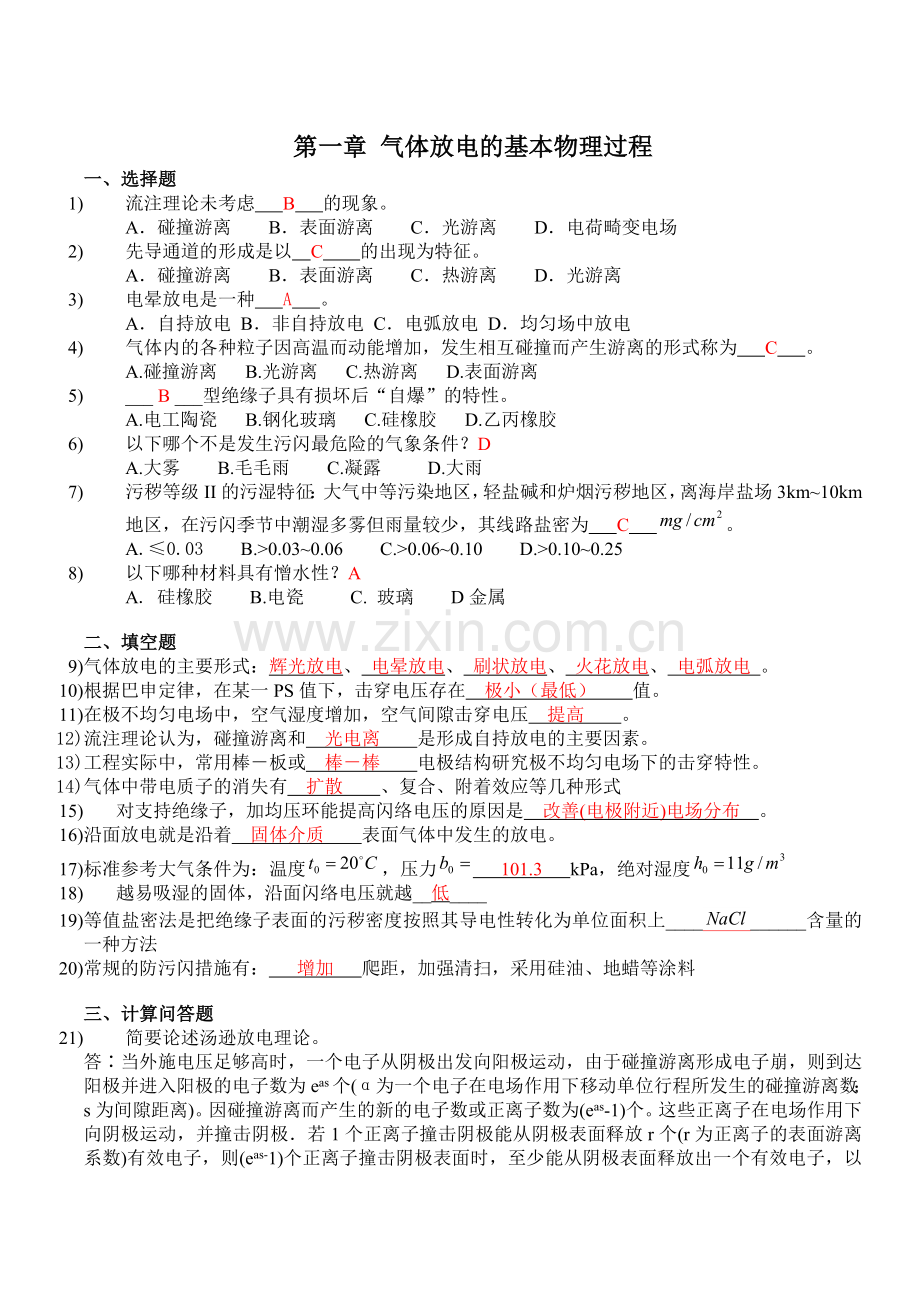

第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。A碰撞游离B表面游离C光游离D电荷畸变电场2) 先导通道的形成是以 C 的出现为特征。A碰撞游离B表面游离C热游离D光游离3) 电晕放电是一种 A 。A自持放电 B非自持放电 C电弧放电 D均匀场中放电4) 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为 C 。A.碰撞游离 B.光游离 C.热游离 D.表面游离5) _ B _型绝缘子具有损坏后“自爆”的特性。A.电工陶瓷 B.钢化玻璃 C.硅橡胶 D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？DA.大雾 B.毛毛雨 C.凝露 D.大雨7) 污秽等级II的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为 C 。A.0.03 B.0.030.06 C.0.060.10 D.0.100.258) 以下哪种材料具有憎水性？AA. 硅橡胶 B.电瓷 C. 玻璃 D金属二、填空题9) 气体放电的主要形式：辉光放电、 电晕放电、 刷状放电、 火花放电、 电弧放电 。10) 根据巴申定律，在某一PS值下，击穿电压存在 极小（最低） 值。11) 在极不均匀电场中，空气湿度增加，空气间隙击穿电压 提高 。12) 流注理论认为，碰撞游离和 光电离 是形成自持放电的主要因素。13) 工程实际中，常用棒板或 棒棒 电极结构研究极不均匀电场下的击穿特性。14) 气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15) 对支持绝缘子，加均压环能提高闪络电压的原因是 改善(电极附近)电场分布 。16) 沿面放电就是沿着 固体介质 表面气体中发生的放电。17) 标准参考大气条件为：温度，压力 101.3 kPa，绝对湿度18) 越易吸湿的固体，沿面闪络电压就越_低_19) 等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上_含量的一种方法20) 常规的防污闪措施有： 增加 爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21) 简要论述汤逊放电理论。答当外施电压足够高时，一个电子从阴极出发向阳极运动，由于碰撞游离形成电子崩，则到达阳极并进入阳极的电子数为eas个(为一个电子在电场作用下移动单位行程所发生的碰撞游离数；s为间隙距离)。因碰撞游离而产生的新的电子数或正离子数为(eas-1)个。这些正离子在电场作用下向阴极运动，并撞击阴极若1个正离子撞击阴极能从阴极表面释放r个(r为正离子的表面游离系数)有效电子，则(eas-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。即汤逊理论的自持放电条件可表达为r(eas-1)=1。22) 为什么棒板间隙中棒为正极性时电晕起始电压比负极性时略高？答（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。 （2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。电子崩中的正离子逐渐向棒极运动而消失于棒极，但由于其运动速度较慢，所以在棒极附近总是存在着正空间电荷。结果在棒极附近出现了比较集中的正空间电荷，而在其后则是非常分散的负空间电荷。负空间电荷由于浓度小，对外电场的影响不大，而正空间电荷将使电场畸变。棒极附近的电场得到增强，因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。23) 影响套管沿面闪络电压的主要因素有哪些？答（1）电场分布情况和作用电压波形的影响（2）电介质材料的影响（3）气体条件的影响（4）雨水的影响24) 某距离4m的棒-极间隙。在夏季某日干球温度，湿球温度，气压的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度）答查高电压工程52页图2-24曲线4可知，距离为4m的棒-极间隙，其标准参考大气条件下的正极性50%操作冲击击穿电压=1300kV查高电压工程65页图3-2可得空气绝对湿度。从而再由图3-1求得参数。求得参数=1300/（50040.951.1）=0.62，于是由图3-3得指数。空气密度校正因数湿度校正因数所以在这种大气条件下，距离为4m的棒-极间隙的正极性50%操作冲击击穿电压为25) 某母线支柱绝缘子拟用于海拔4500m的高原地区的35kV变电站，问平原地区的制造厂在标准参考大气条件下进行1min工频耐受电压试验时，其试验电压应为多少kV？答查高电压工程附录A中的表A-2，亦即GB311.1-1997的规定可知，35kV母线支柱绝缘子的1min干工频耐受电压应为100kV，则可算出制造厂在平原地区进行出厂1min干工频耐受电压试验时，其耐受电压U应为第二章 气体介质的电气强度一、选择题1) SF6气体具有较高绝缘强度的主要原因之一是_ D_。A无色无味性B不燃性C无腐蚀性D电负性2) 冲击系数是_ B _放电电压与静态放电电压之比。A25%B50%C75%D100%3) 在高气压下，气隙的击穿电压和电极表面_A_有很大关系A粗糙度 B面积C电场分布D形状4) 雷电流具有冲击波形的特点：_ C _。A缓慢上升，平缓下降 B缓慢上升，快速下降C迅速上升，平缓下降D迅速上升，快速下降5) 在极不均匀电场中，正极性击穿电压比负极性击穿电压_ A _。A.小 B大 C相等 D不确定二、填空题6) 我国国家标准规定的标准操作冲击波形成_250/2500_。7) 极不均匀电场中，屏障的作用是由于其对_空间电荷_的阻挡作用，造成电场分布的改变。8) 下行的负极性雷通常可分为3个主要阶段： 先导 、 主放电 、 余光 。9) 调整电场的方法：_增大_电极曲率半径、改善电极边缘、使电极具有最佳外形三、计算问答题10) 保护设备与被保护设备的伏秒特性应如何配合？为什么？答保护设备的伏秒特性应始终低于被保护设备的伏秒特性。这样，当有一过电压作用于两设备时，总是保护设备先击穿，进而限制了过电压幅值，保护了被保护设备11) 某1000kV工频试验变压器，套管顶部为球形电极，球心距离四周墙壁均约5m，问球电极直径至少要多大才能保证在标准参考大气条件下，当变压器升压到1000kV额定电压时，球电极不发生电晕放电？答此球形电极与四周墙壁大致等距离，可按照上述的同心球电极结构来考虑。变压器的球电极为同心球的内电极，四周墙壁为同心球的外电极。按题意须保证点要求升压到1000kV（有效值）时，球电极表面最大场强小于球电极的电晕起始场强，即保证将U=1414V峰值，R=500cm，代入此不等式，算得r=60cm时球电极表面最大场强=26.7kV/cm，小于同心球内电极的电晕起始场强=27.1 kV/cm。球电极的起始电晕电压=1012kV1000kV。因此，在这种距离四周墙壁仅5m的空间尺寸下，球电极的直径应达120cm才能保证当变压器升压到1000kV额定电压时球电极不发生电晕放电。12) 一些卤族元素化合物（如SF6）具有高电气强度的原因是什么？ 答（1）由于含有卤族元素，这些气体具有很强的电负性，气体分子容易和电子结合成为负离子，从而削弱了电子的碰撞电离能力，同时又加强了复合过程。 （2）这些气体的分子量都比较大，分子直径较大，使得电子在其中的自由行程缩短，不易积聚能量，从而减少了碰撞电离的能力。 （3）电子在和这些气体的分子相遇时，还易引起分子发生极化等过程，增加能量损失，从而减弱碰撞电离的能力。 第三章 液体和固体介质的电气特性一、选择题1) 电介质按极性强弱分类，在下面的介质中，弱极性电介质有_ A,B,C,D,E,F _，中性电介质有_ I _，强极性电介质有_ H,G _。A.H2 B.N2 C.O2 D.CO2 E.CH4 F.空气 G.水 H.酒精 I.变压器油 J.蓖麻油 2) 按照国家标准GB11021-1989“电气绝缘的耐热性评定和分级”将各种电工绝缘材料耐热程度划分等级，以确定各级绝缘材料的最高持续工作温度。其中A级绝缘材料的最高持续温度是_ B _，F级绝缘材料的最高持续温度是_ E _。A.90 B.105 C .120 D.130 E. 155 F.180二、填空题3、 3) 影响液体电介质击穿电压的因素有_杂质_、_温度_、_电压作用时间_、_电场均匀程度_、_压力_。4) 固体介质的击穿形势有_电击穿_、_热击穿_、_电化学击穿_。5) 电介质是指_能在其中建立静电场的物质_，根据化学结构可以将其分成_非极性（弱极性）电介质_、_偶极性电介质_、_离子性电介质_。6) 电介质极化的基本形式有_电子位移极化 _、_离子位移极化_、_转向极化_、_介质界面极化_、_空间电荷极化_。7) 介质损失角正切的计算公式是_ _，表示_交流下的介质损耗_。一般来说，标准电容器采用_气体_绝缘，电力电容器采用_油纸_绝缘，为什么？ 气体电介质的相对介电常数接近1，极化率极小，气体电介质的损耗就是电导损耗，当电场强度小于使气体分子电离所需要值时，气体介质损耗很小，所以标准电容器采用气体绝缘。而电力电容器采用油纸绝缘是因为油纸绝缘具有优良的电气性能，干纸和纯油组合后，油填充了纸中薄弱点的空气隙，纸在油中又起了屏障作用，使总体的耐电强度提高很多。 8) 两个标准油杯，一个是含杂质较多的油；另一个是含杂质较少的油，试问：（1）当施加工频电压时，两杯油击穿电压_差别很大_。（2）当施加雷电冲击电压时，两杯油击穿电压_差别很小_，是因为_冲击击穿电压作用时间太短，杂质来不及形成桥_。9) 纤维等杂质对极不均匀电场下变压器的击穿电压影响较小，这是因为_不均匀场强处扰动大，杂质不易形成桥_。10) 介质热老化的程度主要是由_温度_和_介质经受热作用时间_来决定的。11) 转向极化程度与电源频率和温度有关，随着频率的增加，极化率_减小_，随着温度的增加，极化程度_先增加后减小_。12) 纯净液体介质的击穿理论分为_电子碰撞电离理论_和_气泡击穿理论_。 13) 影响固体介质击穿电压的主要因素有_电压作用时间_、_电场均匀程度_、_温度_、_累积效应_、_受潮程度_。 三、计算问答题14) 测量绝缘材料的泄漏电流为什么用直流电压而不用交流电压？答：因为直流电压作用下的介质损失仅有漏导损失，而交流作用下的介质损失不仅有漏导损失还有极化损失。所以在直流电压下，更容易测量出泄漏电流。第四章 电气设备绝缘预防性试验一、选择题1) 下面的选项中，非破坏性试验包括_ ADEG _，破坏性实验包括_ BCFH _。A. 绝缘电阻试验 B.交流耐压试验 C.直流耐压试验 D.局部放电试验 E.绝缘油的气相色谱分析 F.操作冲击耐压试验 G.介质损耗角正切试验 H.雷电冲击耐压试验二、填空题2) 根据绝缘特征的诊断规则的不同，可将诊断方法可以分为_逻辑诊断_、_模糊诊断_、_统计诊断_。3) 当绝缘良好时，稳定的绝缘值_较高_，吸收过程相对_较慢_；绝缘不良或受潮时，稳定的绝缘电阻值_较低_，吸收过程相对_较快_。4) 测量泄漏电流的方法有_微安表直读法_和_光电法_。其中_光电法_测量泄漏电流更好，因为_安全，可靠，准确度高_。5) 目前实用的局部放电测量的方法，使用得最多的测量方法是_绝缘油的气相色谱分析_、_超声波探测法_、_脉冲电流法_。6) 在局部放电测量中，称为_视在放电量_，是指_三电容模型里总电容上的放电量_。7) 用阻抗法进行局部放电测量，阻抗Z的位置很重要，根据Z位置不同，可以分为_串联法_和_并联法_。如果试样电容很大的话，这里应该使用_并联法_，因为_防止试样上很大的放电电流通过阻抗Z_。8) 在对电力设备绝缘进行高电压耐压试验时，所采用的电压波形有_直流_、_交流_、_雷电过电压_、_操作冲击波_。 8、 三、计算问答题9) 正接法和反接法西林电桥各应用在什么条件下？答：正接法一般应用于实验室内的测试材料及小设备，实现样品的对地绝缘。实际上，绝大多数电气设备的金属外壳是直接放在接地底座上的，换句话说，就是试品的一极是固定接地的，这时就要用反接法。10) 如图所示，介质的三电容模型，试推导说明视在放电电荷量q与介质中真实放电电荷qr之间的关系,要求写出推导过程。（过程略） 第五章 绝缘的高压试验一、选择题1) 用铜球间隙测量高电压，需满足那些条件才能保证国家标准规定的测量不确定度？ABCDA 铜球距离与铜球直径之比不大于0.5B 结构和使用条件必须符合IEC的规定C 需进行气压和温度的校正D 应去除灰尘和纤维的影响2) 交流峰值电压表的类型有：ABCA电容电流整流测量电压峰值B整流的充电电压测量电压峰值C 有源数字式峰值电压表D 无源数字式峰值电压表3) 关于以下对测量不确定度的要求，说法正确的是：AA 对交流电压的测量，有效值的总不确定度应在3范围内B 对直流电压的测量，一般要求测量系统测量试验电压算术平均值的测量总不确定度应不超过4C 测量直流电压的纹波幅值时，要求其总不确定度不超过8的纹波幅值D 测量直流电压的纹波幅值时，要求其总不确定度不超过2的直流电压平均值。4) 构成冲击电压发生器基本回路的元件有冲击电容C1，负荷电容C2，波头电阻R1和波尾电阻R2，为了获得一很快由零上升到峰值然后较慢下降的冲击电压，应使_ B _。AC1C2、R1R2BC1C2、R1R2CC1C2、R1R2DC1C2、R1R25) 用球隙测量交直流电压时，关于串接保护电阻的说法，下面哪些是对的？BA 球隙必须串有很大阻值的保护电阻B 串接电阻越大越好C 一般规定串联的电阻不超过500D 冲击放电时间很短，不需要保护球面。6) 电容分压器的低压臂的合理结构是_ ACD _。A低压臂电容的内电感必须很小B 应该用同轴插头，插入低压臂的屏蔽箱C 电缆输入端应尽可能靠近电容C2的两极。D abc环路线应该比较长7) 标准规定的认可的冲击电压测量系统的要求是：ABCA 测量冲击全波峰值的总不确定度为5范围内B 当截断时间时，测量冲击截波的总不确定度在5范围内C当截断时间时，测量冲击电压截波的总不确定度在4范围内D测量冲击波形时间参数的总不确定度在15范围内8) 光电测量系统有哪几种调制方式：ABCDA 幅度光强度调制（AMIM）B 调频光强度调制（FMIM）C 数字脉冲调制D 利用光电效应二、填空题9) 交流高电压试验设备主要是指_高电压试验变压器_。试验变压器的体积和重量都随其额定电压值的增加而急剧增加，试验变压器的额定容量Pn应按_来选择。 10) 在电压很高时，常采用几个变压器串联的方法，几台试验变压器串联的意思是_使几台变压器高压绕组的电压相叠加_。11) 如果串级数为n，串级变压器整套设备的装置总容量W装为_，随着串级数的增加，装置的利用率明显下降，一般串级数n_34_。12) 串级数为4级试的串级试验变压器的利用率为_。13) 试验变压器容性试品上的电压的电压升高，分为_稳态性的电压升高_和_瞬态性的电压升高_。14) 利用高压实验变压器产生操作冲击波，而不用冲击电压发生器来产生冲击波，是因为_冲击电压发生器产生长波前操作波时效率低，而且火花间隙中容易出现熄弧现象_。15) 电力系统外绝缘的冲击高压试验通常可以采样15次冲击法，即是_被试品施加正、负极性冲击全波试验电压各15次，相邻两次冲击时间间隔应不小于1min _。16) 用高压静电电压表测量稳态高电压的优点是_吸收功率极小_；缺点是_外界电场对表的影响严重，不宜用于有风的环境_。17) 冲击电压发生器的原理是_电容器并联充电_。在冲击电压发生器的等效电路中，若考虑回路电感效应，为获得非振荡冲击波的条件是_串联放电_20、研究雷闪电流对绝缘材料和结构以及防雷装置的热能或电动力的破坏作用。21、分流器和罗戈夫斯基线圈23、球面的尘污和球隙间空气游离不充分。18) 冲击电流的试验设备的功用是_。19) 测量冲击大电流的仪器有_和_。20) 实验室测量冲击高电压的方法有_球隙法，分压器峰值电压表法，分压器示波器法，光电测量法_。21) 影响球隙测量电压的可靠性的因素有_和_。22) 常用的冲击电压分压器有_电阻分压器、电容分压器、串联阻容分压器、微分积分系统_。23) 为了补偿分压器的对地电容，在分压器的高压端安装一个圆伞形_屏蔽环_。三、计算问答题24) 一台测工频高电压的电阻分压器，额定电压为100kV（有效值），阻值为4M，对地杂散电容为1000pF，求由杂散电容引起的峰值和相位测量误差，以及在额定测量电压下热耗的功率值。25) 压充电标准电容器有什么功用？26) 高压直流分压器的选择原则是什么？27) 35kV电力变压器，在大气条件为 时做工频耐压试验，应选用球隙的球极直径为多大？球隙距离为多少？怎样选择试验变压器的额定电压和额定容量？设一被试品的电容量为4000pF，所加的试验电压有效值为400kV，试求进行这一工频耐压试验时流过试品的电流和该试验变压器的输出功率。三、计算问答题26、 解：幅值误差 相角误差 热耗的功率值 27、由于气体介质基本上无损耗，接近于理想介质，所以由它构成的电容器的电容量不受作用电压的影响，准确而稳定。这种电容器有良好的屏蔽，有无晕的电极，电容值不受周围环境的影响。28、国际电工委员会规定不低于0.5mA。一般选择在0.5mA2mA之间。29、根据规程，35kV电力变压器的试验电压为因为电力变压器的绝缘性能基本上不受周围大气条件的影响，所以保护球隙的实际放电电压应为 若取也就是说，球隙的实际放电电压等于106.9kV(最大值）。因为球隙的放电电压与球极直径和球隙距离之间关系是在标准大气状态下得到的，所以应当把实际放电电压换算到标准大气状态下的放电电压U0即 查球隙的工频放电电压表，若选取球极直径为10cm，则球隙距离为4cm时，在标准大气状态下的放电电压为105kV(最大值）。而在试验大气状态下的放电电压为 30、试验变压器高压侧电流和额定容量都主要取决于被试品的电容。31、利用气体放电测量交流高电压，例如静电电压表；利用静电力测量交流高电压，例如静电电压表；利用整流电容电流测量交流高电压，例如峰值电压表；利用整流充电电压测量交流高电压，例如峰值电压表。32、33、解： 解得 Rf103 Rt=3179.534、第一类：电流从零值以较短的时间上升到峰值，然后以近似指数规律或强阻尼正弦波形下降到零。第二类冲击电流波形近似为方波。35、第一类波形，中国和IEC标准规定了4种该类冲击波，即1s/20s，4s/10s,8s/20s和30s/80s冲击电流波。第二类规定的冲击电流波形峰值持续时间规定为500s，1000s，2000s，或者2000s与3200s之间。36、由一组高压大电容量的电容器，先通过直流高压并联充电，充电时间为几十秒到几分；然后通过触发球隙的击穿，并联地对试品放电，从而在试品上流过冲击大电流。37、球隙的冲击放电电压是有分散性的，球隙的50放电电压是指在此电压作用下，相应的球间隙距离的放电概率为5038、标准规定：对于认可的冲击电压测量系统，在测量波前时间为Tf的雷电标准冲击电压时，它的过冲和部分阶跃响应时间T 与Tf的比值，应处在图9-13中的剖面线所划的范围以内。测量波前截断波时，除了要满足这一要求外，还规定了实验阶跃响应时间TN和部分响应时间T应满足另一附加要求。即。当考虑测量雷电冲击电压时，要求它的部分响应时间，而且实验响应时间。当考虑测量雷电冲击电压波前截波时，要求，而。39、测量用的射频同轴电缆外皮中通过的瞬态电流引起的干扰，间隙放电时产生的空间电磁辐射，仪器电源线引入的干扰40、改善接地回线；实验室采用全屏蔽；专为应用于高压测试中的通用数字示波器及其附属设备建一小屏蔽室或屏蔽盒；分压器应置于紧靠集中接地极的地点，并以最短的连线相接；由分压器到测量仪器敷设宽度较大的金属板或金属带作为接地连线；测量电缆采取两端匹配的接线方式；测量电缆长度应尽可能短；采用双屏蔽同轴电缆，或在单屏蔽同轴电缆外再套一金属管，甚至在双屏蔽同轴电缆外再套金属管；在测量电缆上加设共模抑制器；提高传递信号环节的信噪比。41、 答：第一个半波持续的时间取决于铁心饱和出现的时刻，也就是取决于饱和磁通量和初始磁通量的差值。理论上说，做了第一次操作波试验后，铁心上会留下同向剩磁，在做第二次同极性操作波试验时，波长会有所缩短。42、答：电路的随级数n的平方倍关系上升，随n的立方倍关系上升。当级数n超过一定值时，再增加n也无助于输出电压的增加，而元件数量和整个结构高度去会随n而正比上升。28)29) 高压实验室中被用来测量交流高电压的方法常用的有几种？30) 在说明多极冲击电压发生器动作原理时，为什么必须强调装置对地杂散电容所起的作用？31) 某冲击电压发生器的等效电路如图8-13所示。已知C1为20nF，C2为2nF，阻尼电阻Rd为100,若要获得标准雷电冲击波形，设暂不计L的影响，请用近似公式计算Rf,Rt 。32) 冲击电流波形有哪两类？因为对地杂散电容引起容易高频振荡，产生冲击过电压。33) 对两类冲击波，中国和IEC标准怎么规定的？34) 简述冲击电流发生器的基本原理。35) 名词解释：50放电电压36) 简述对冲击电压测量系统响应特性的要求。37) 测量高电压的弱电仪器常受一些电磁干扰，干扰来源主要有哪些？38) 简述高电压试验时的抗干扰措施。39) 利用试验变压器产生操作冲击电压波以及电力变压器进行感应操作冲击电压波试验时，为什么波长时间TZ与铁心中的起始磁通量和铁心的饱和磁通量相关？40) 串级倍压直流高压装置的串级数受到什么因素的制约？第六章 输电线路和绕组中的波过程一、选择题1) 波在线路上传播，当末端短路时，以下关于反射描述正确的是_。A 电流为0，电压增大一倍B 电压为0，电流增大一倍C 电流不变，电压增大一倍D 电压不变，电流增大一倍2) 下列表述中，对波阻抗描述不正确的是_。A 波阻抗是前行波电压与前行波电流之比B 对于电源来说波阻抗与电阻是等效的C 线路越长，波阻抗越大D 波阻抗的大小与线路的几何尺寸有关3) 减少绝缘介质的介电常数可以_电缆中电磁波的传播速度。A降低 B提高 C不改变 D不一定二、填空题4) 电磁波沿架空线路的传播速度为_。5) 传输线路的波阻抗与_和_有关，与线路长度无关。6) 在末端开路的情况下，波发生反射后，导线上的电压会_。7) 波传输时，发生衰减的主要原因是_、_、_。8) Z1、Z2两不同波阻抗的长线相连于A点，行波在A点将发生折射与反射，反射系数的取值范围为_。三、计算问答题9) 简述波传播过程的反射和折射。10) 波阻抗与集中参数电阻本质上有什么不同？11) 彼得逊法则的内容、应用和需注意的地方。第七章 雷电放电及防雷保护装置 第八章 电力系统防雷保护一、选择题1) 根据我国有关标准，220kV线路的绕击耐雷水平是_。A12kA B16kA C80kA D.120kA2) 避雷器到变压器的最大允许距离_。A 随变压器多次截波耐压值与避雷器残压的差值增大而增大B 随变压器冲击全波耐压值与避雷器冲击放电电压的差值增大而增大C 随来波陡度增大而增大D 随来波幅值增大而增大3) 对于500kV线路，一半悬挂的瓷绝缘子片数为_。A24 B26 C28 D.304) 接地装置按工作特点可分为工作接地、保护接地和防雷接地。保护接地的电阻值对高压设备约为_A0.55 B110 C10100 D小于15) 在放电厂和变电站中，对直击雷的保护通常采用哪几种方式？A 避雷针B 避雷线C 并联电容器D 接地装置二、填空题6) 落雷密度是指_。7) 雷电波的波头范围一般在_到_范围内，在我国防雷设计中，通常建议采用_长度的雷电流波头长度。8) 埋入地中的金属接地体称为接地装置，其作用是_。9) 中等雷电活动地区是指该地区一年中听到雷闪放电的天数Td范围为_。10) 对于500kV的高压输电线路，避雷线的保护角一般不大于_。11) 输电线路防雷性能的优劣，工程上主要用_和_两个指标来衡量。12) GIS的绝缘水平主要取决于_。13) 降低杆塔接地电阻是提高线路耐雷水平防止_的有效措施。14) 避雷针加设在配电装置构架上时，避雷针与主接地网的地下连接点到变压器接地线与主接地网的地下连接点之间的距离不得小于_m。15) 我国35220kV电网的电气设备绝缘水平是以避雷器_kA下的残压作为绝缘配合的设计依据。三、计算问答题16) 防雷的基本措施有哪些？请简要说明。17) 电容器在直配电机防雷保护中的主要作用是什么?18) 感应过电压是怎么产生的？请介绍简单的计算公式。19) 简述避雷针的保护原理和单根保护范围的计算。第九章 内部过电压第十章 电力系统绝缘配合一、选择题1) 空载线路合闸的时候，可能产生的最大过电压为_。A1.5 B2 C3 D.42) 在110kV220kV系统中，为绝缘配合许可的相对地操作过电压的倍数为_。A4.0倍 B3.5倍 C3.0倍 D2.75倍3) 空载线路合闸过电压的影响因素有_。A合闸相位 B线路损耗 C线路上残压的变化 D单相自动重合闸4) 以下属于操作过电压的是_。A工频电压升高 B电弧接地过电压C变电所侵入波过电压 D铁磁谐振过电压二、填空题5) 在中性点非直接接地系统中，主要的操作过电压是_。6) 对于220kV及以下系统，通常设备的绝缘结构设计允许承受可能出现的_倍的操作过电压。7) 三相断路器合闸时总存在一定程度的不同期，而这将加大过电压幅值，因而在超高压系统中多采用_。8) 要想避免切空线过电压，最根本的措施就是要_。9) 目前切空变过电压的主要限制措施是采用_。10) 工频耐受电压的确定，通常是通过比较_和_的等值工频耐受电压来完成的。11) 在污秽地区或操作过电压被限制到较低数值的情况下，线路绝缘水平主要由_来决定。12) 设变压器的激磁电感和对地杂散电容为100mH和1000pF，则当切除该空载变压器时，设在电压为l00kV、电流为10A时切断，则变压器上可能承受的最高电压为_。三、计算问答题13) 简述电力系统中操作过电压的种类及其产生过程。14) 试说明电力系统中限制操作过电压的措施。15) 为什么在断路器的主触头上并联电阻有利于限制切除空载长线时的过电压？16) 简述绝缘配合的原则和基本方法。第六章 输电线路和绕组中的波过程一、选择题1、A 2、C 3、B二、填空题4、3m/s 5、单位长度电感和电容6、提高一倍 7、导线电阻和线路对地电导 大地电阻和地中电流等值深度的影响 冲击电晕的影响 8、11三、计算问答题9、当波沿传输线路传播，遇到线路参数发生突变，即有波阻抗发生突变的节点时，会在波阻抗发生突变的节点上产生折射与反射。10、（1）波阻抗表示同一方向的电压波与电流波的比值，电磁波通过波阻抗为Z的导线时，能量以电能、磁能的方式储存在周围介质中，而不是被消耗掉。（2）若导线上前行波与反行波同时存在时，则导线上总电压与总电流的比值不再等于波阻抗（3）波阻抗Z的数值只取决于导线单位长度的电感和电容，与线路长度无关。（4）为了区别不同方向的流动波，波阻抗有正、负号。11、在计算线路中一点的电压时，可以将分布电路等值为集中参数电路：线路的波阻抗用数值相等的电阻来代替，把入射波的2倍作为等值电压源。这就是计算节点电压的等值电路法则，也称彼得逊法则。利用这一法则，可以把分布参数电路中波过程的许多问题简化成一些集中参数电路的暂态计算。但必须注意，如果Z1,Z2是有限长度线路的波阻抗，则上述等值电路只适用于在Z1，Z2端部的反射波尚未回到节点以前的时间内。第七章 雷电放电及防雷保护装置 第八章 电力系统防雷保护一、选择题1、 A 2、 A 3、C 4、B 5、AB二、填空题6、每雷暴日中每平方公里地面内落雷的次数 7、 8、降低接地电阻 9、1540 10、15 11、耐雷水平和雷击跳闸率 12、雷电冲击水平 13、反击14、3m 15、5三、计算问答题16、基本措施是设置避雷针、避雷线、避雷器和接地装置。避雷针（线）可以防止雷电直接击中被保护物体，称为直击雷保护；避雷器可以防止沿输电线侵入变电所的雷电冲击波，称为侵入波保护；接地装置的作用是减少避雷针（线）或避雷器与大地之间的电阻值，达到降低雷电冲击电压幅值的目的。17、用是限制侵入波陡度，和降低感应雷过电压。18、对地放电过程中，放电通道周围的空间电磁场将发生急剧变化。因而当雷击输电线附近的地面时，虽未直击导线，由于雷电过程引起周围电磁场的突变，也会在导线上感应出一个高电压来，这就是感应过电压，它包含静电感应和电磁感应两个分量，一般以静电感应分量为主。设地面雷击点距输电线路正下方的水平距离为S，一般当S超过65m时，规程规定，导线上感应过电压的幅值可按下式计算：kV，其中，I为雷电流幅值，单位为kA；S为地面雷击点距线路的水平距离，单位为m；h为导线平均对地高度，单位为m。19、避雷针的保护原理是当雷云放电时使地面电场畸变，在避雷针的顶端形成局部场强集中的空间，以影响雷闪先导放电的发展方向，使雷闪对避雷针放电，再经过接地装置将雷电流引入大地，从而使被保护物体免遭雷击。避雷针的保护范围使指被保护物体再此空间范围内不致遭受直接雷击。对于单根避雷针的保护范围，有计算公式： 式中，的单位均为m。p是避雷针的高度影响系数，时，p1；时，；时按照120m计算。第九章 内部过电压第十章 电力系统绝缘配合一、选择题1、C 2、C 3、ABCD 4、B二、填空题5、弧光接地过电压 6、 34 7、单相重合闸 8、改进断路器的灭弧性能 9、采用阀型避雷器 10、雷击冲击耐受电压和操作冲击耐受电压 11、最大工作电压 12、kV三、计算问答题13、（1）空载线路合闸过电压 ：包括正常空载线路合闸过电压和重合闸过电压（2）切除空载线路过电压 （3）切除空载变压器过电压 （4）操作过电压的限制措施14
