高支模监控记录汇总表.doc

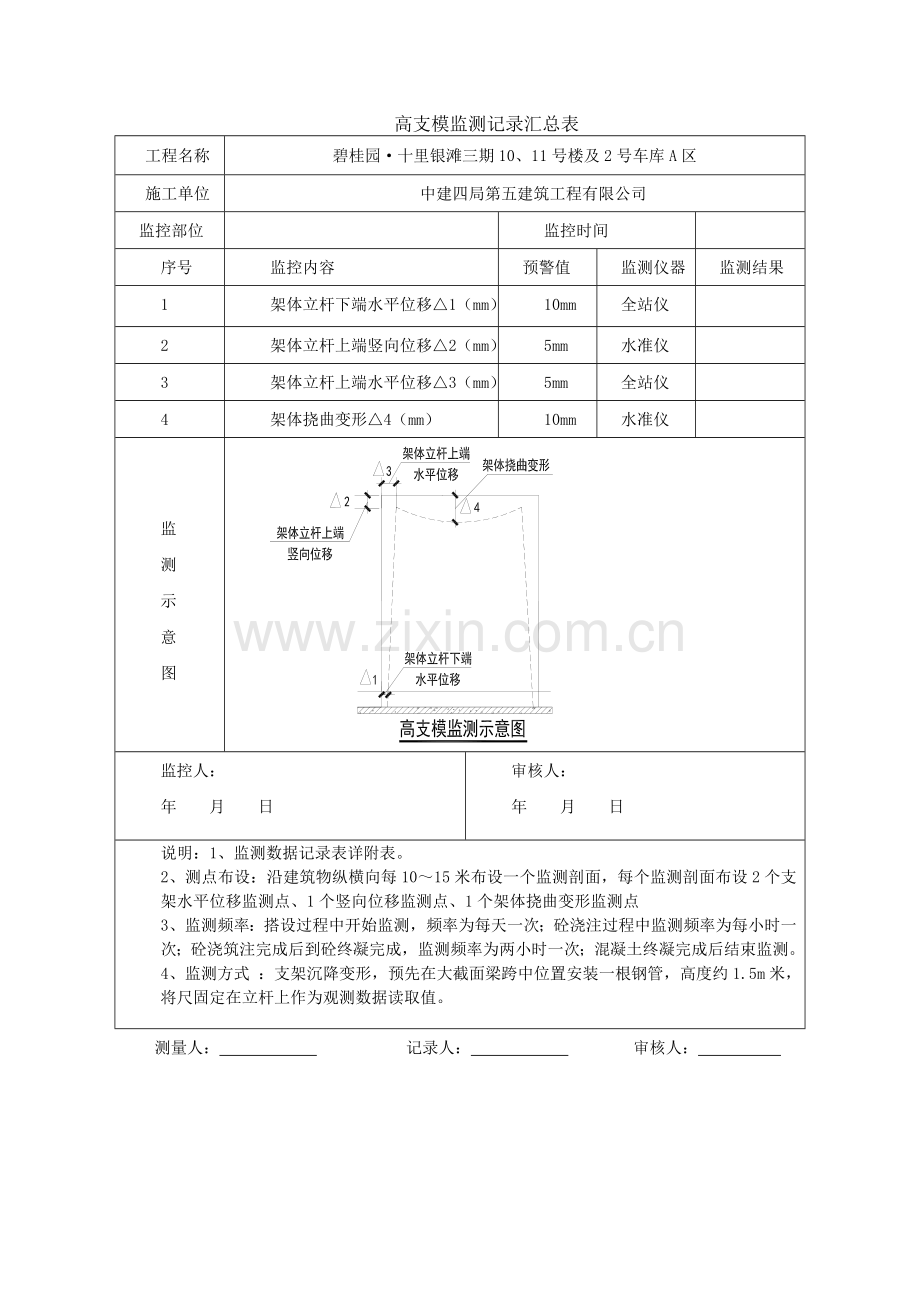

高支模监测记录汇总表
工程名称
碧桂园·十里银滩三期10、11号楼及2号车库A区
施工单位
中建四局第五建筑工程有限公司
监控部位

监控时间

序号
监控内容
预警值
监测仪器
监测结果
1
架体立杆下端水平位移△1（mm）
10mm
全站仪

2
架体立杆上端竖向位移△2（mm）
5mm
水准仪

3
架体立杆上端水平位移△3（mm）
5mm
全站仪

4
架体挠曲变形△4（mm）
10mm
水准仪

监
测
示
意
图

监控人：
年 月 日
审核人：
年 月 日
说明：1、监测数据记录表详附表。
2、测点布设：沿建筑物纵横向每10～15米布设一个监测剖面，每个监测剖面布设2个支架水平位移监测点、1个竖向位移监测点、1个架体挠曲变形监测点
3、监测频率：搭设过程中开始监测，频率为每天一次；砼浇注过程中监测频率为每小时一次；砼浇筑注完成后到砼终凝完成，监测频率为两小时一次；混凝土终凝完成后结束监测。
4、监测方式 ：支架沉降变形，预先在大截面梁跨中位置安装一根钢管，高度约1.5m米，将尺固定在立杆上作为观测数据读取值。
测量人： 记录人： 审核人：

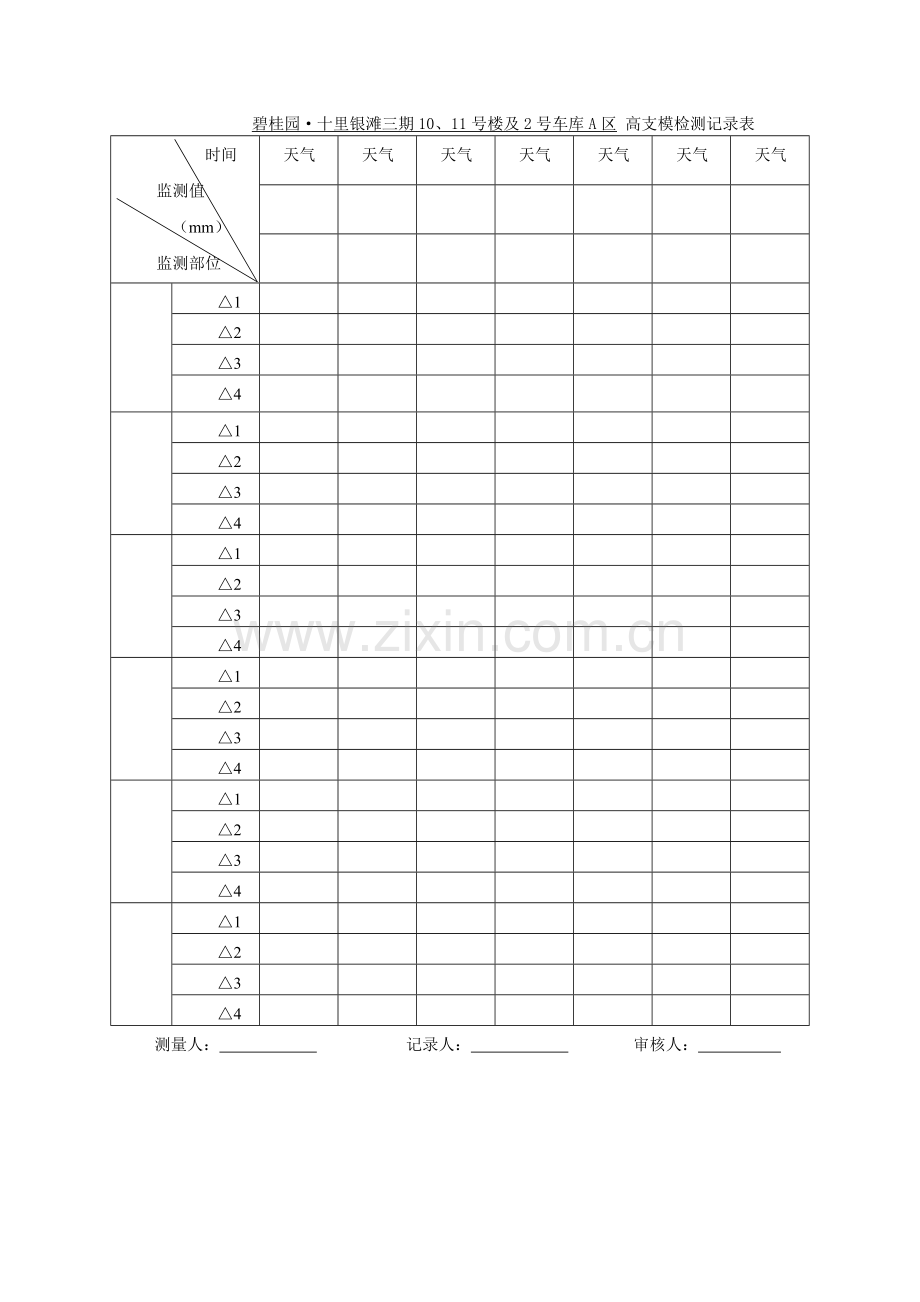

碧桂园·十里银滩三期10、11号楼及2号车库A区 高支模检测记录表
时间
监测值
（mm）
监测部位
天气
天气
天气
天气
天气
天气
天气

△1

△2

△3

△4

△1

△2

△3

△4

△1

△2

△3

△4

△1

△2

△3

△4

△1

△2

△3

△4

△1

△2

△3

△4

测量人： 记录人： 审核人：
