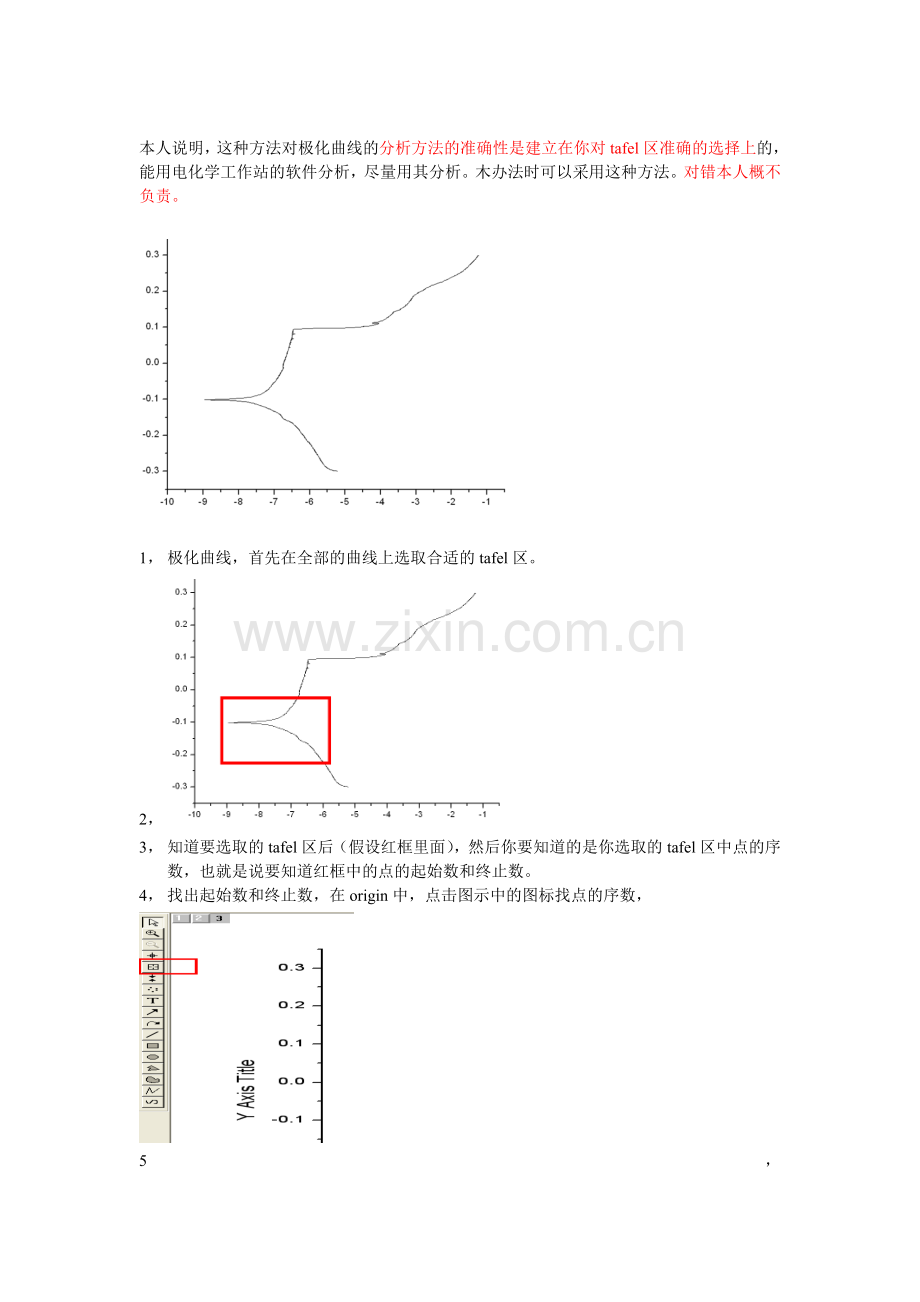

本人说明，这种方法对极化曲线的分析方法的准确性是建立在你对tafel区准确的选择上的，能用电化学工作站的软件分析，尽量用其分析。木办法时可以采用这种方法。对错本人概不负责。

1， 极化曲线，首先在全部的曲线上选取合适的tafel区。
2，
3， 知道要选取的tafel区后（假设红框里面），然后你要知道的是你选取的tafel区中点的序数，也就是说要知道红框中的点的起始数和终止数。
4， 找出起始数和终止数，在origin中，点击图示中的图标找点的序数，

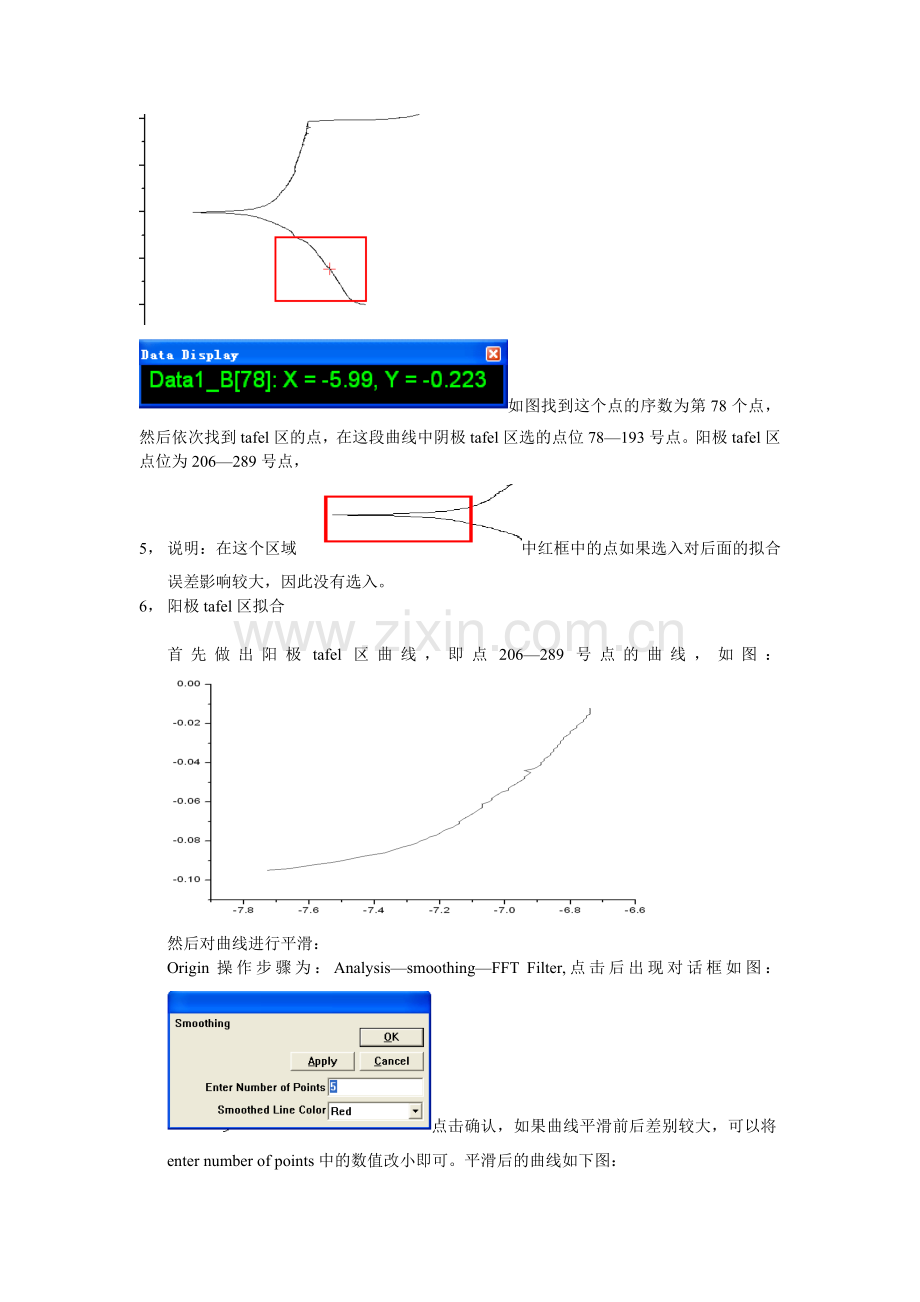

5，如图找到这个点的序数为第78个点，然后依次找到tafel区的点，在这段曲线中阴极tafel区选的点位78—193号点。阳极tafel区点位为206—289号点，
5， 说明：在这个区域中红框中的点如果选入对后面的拟合误差影响较大，因此没有选入。
6， 阳极tafel区拟合

首先做出阳极tafel区曲线，即点206—289号点的曲线，如图：
然后对曲线进行平滑：
Origin操作步骤为：Analysis—smoothing—FFT Filter,点击后出现对话框如图：点击确认，如果曲线平滑前后差别较大，可以将enter number of points中的数值改小即可。平滑后的曲线如下图：

平滑后的曲线如上图所示。接下来的工作就是对曲线进行线性拟合。Origin操作步骤为：
Analysis—Fit linear，点击后即会出现这段曲线的线性拟合直线，如图：

7,将拟合好的origin图的坐标范围改为与最开始完整的极化曲线的坐标范围一致，origin操作方法：横纵坐标的范围都需要改为一致。得到的图形为下图：

然后阴极tafel区的线性拟合过程是一致的。即点78—193的拟合后图形如图：

、

7， 这样我们分别得到三张图：完整的tafel曲线，阳极tafel选区的拟合，阴极tafel选区的拟合曲线。现在要做的就是讲这三张图合并在一起。Origin操作和简单如下：
8，
9， 如图得到的三张曲线，进行合并，origin操作：
10， 找到图层合并按钮，点击后保存旧图后，弹出对话框：
注意两个TXT文档中填的都是1。
11， 接下来弹出来的对话框点击确认就可以了。然后得到的就是合并后的图，如图：
12， 大功告成。嘿嘿。
13， 自带的分析软件分析为：
14， 感觉比手动分析的要精准一点。（这两条为不一样的曲线）
