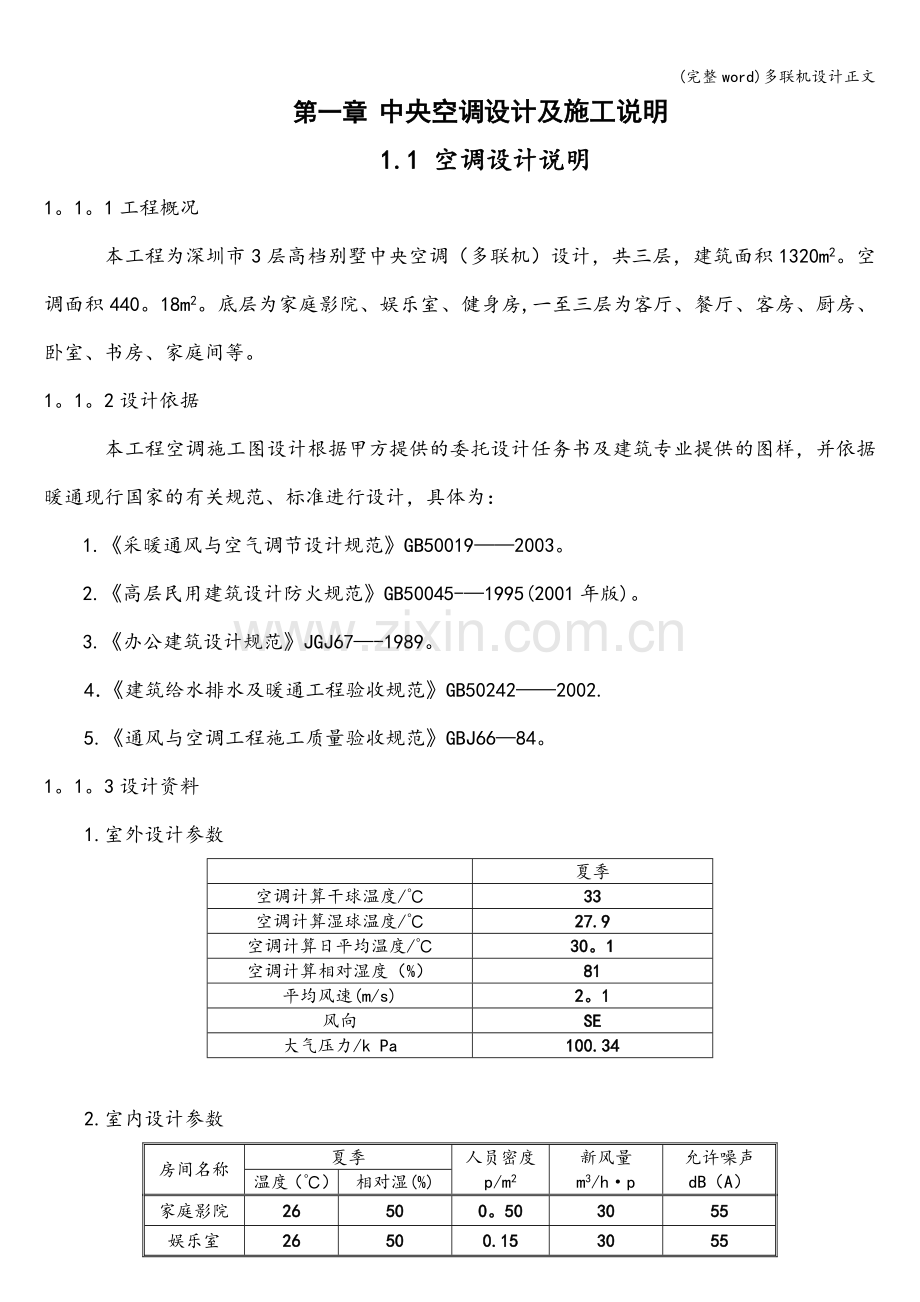

第一章 中央空调设计及施工说明
1.1 空调设计说明
1。1。1工程概况
本工程为深圳市3层高档别墅中央空调（多联机）设计，共三层，建筑面积1320m2。空调面积440。18m2。底层为家庭影院、娱乐室、健身房,一至三层为客厅、餐厅、客房、厨房、卧室、书房、家庭间等。
1。1。2设计依据
本工程空调施工图设计根据甲方提供的委托设计任务书及建筑专业提供的图样，并依据暖通现行国家的有关规范、标准进行设计，具体为：
1.《采暖通风与空气调节设计规范》GB50019——2003。
2.《高层民用建筑设计防火规范》GB50045-—1995(2001年版)。
3.《办公建筑设计规范》JGJ67—-1989。
4．《建筑给水排水及暖通工程验收规范》GB50242——2002.
5.《通风与空调工程施工质量验收规范》GBJ66—84。
1。1。3设计资料
1.室外设计参数

夏季
空调计算干球温度/℃
33
空调计算湿球温度/℃
27.9
空调计算日平均温度/℃
30。1
空调计算相对湿度（%）
81
平均风速(m/s)
2。1
风向
SE
大气压力/k Pa
100.34

2.室内设计参数
房间名称
夏季
人员密度
p/m2
新风量
m3/h·p
允许噪声
dB（A）
温度（℃）
相对湿(%)
家庭影院
26
50
0。50
30
55
娱乐室
26
50
0.15
30
55

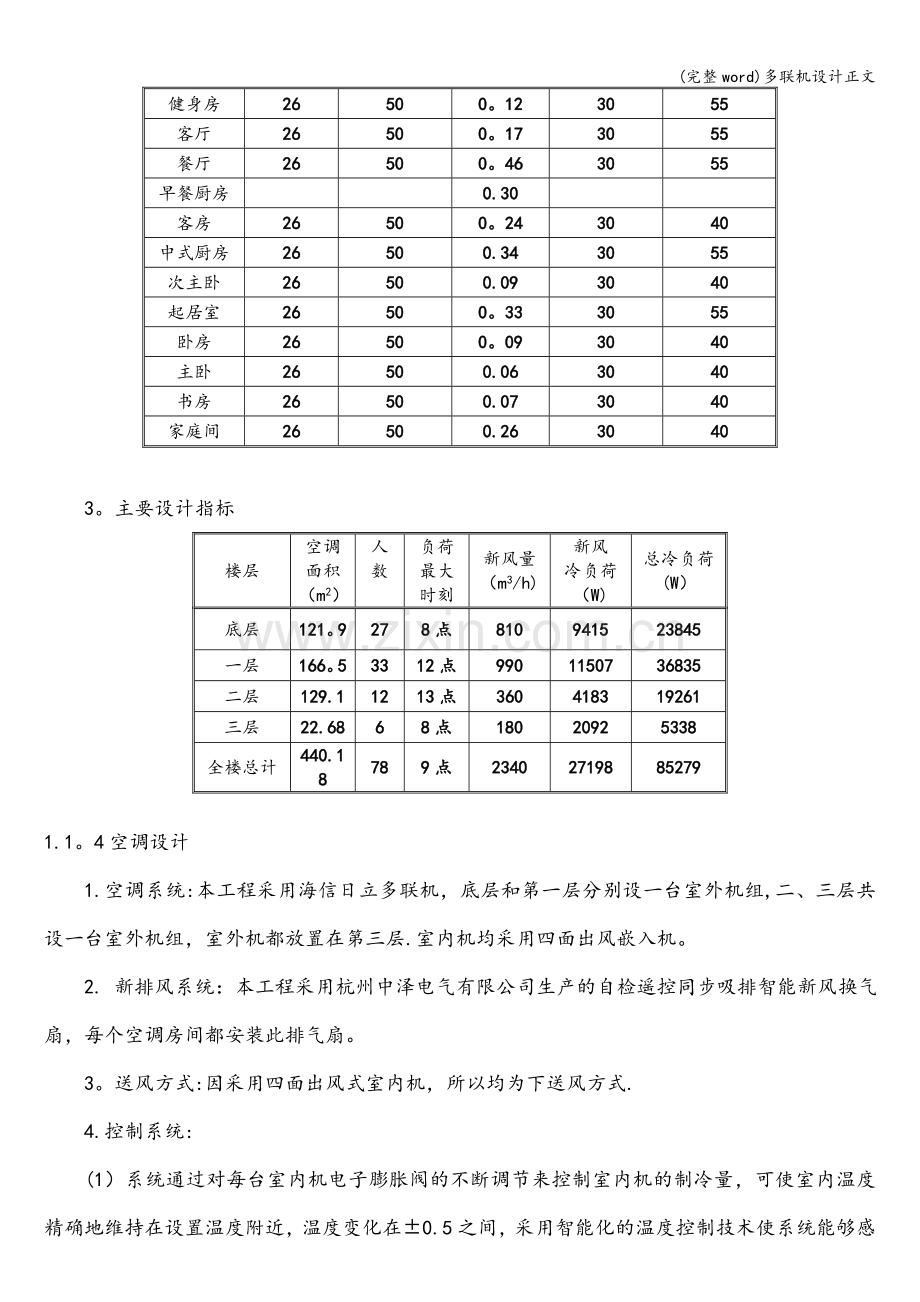

健身房
26
50
0。12
30
55
客厅
26
50
0。17
30
55
餐厅
26
50
0。46
30
55
早餐厨房

0.30

客房
26
50
0。24
30
40
中式厨房
26
50
0.34
30
55
次主卧
26
50
0.09
30
40
起居室
26
50
0。33
30
55
卧房
26
50
0。09
30
40
主卧
26
50
0.06
30
40
书房
26
50
0.07
30
40
家庭间
26
50
0.26
30
40

3。主要设计指标
楼层
空调面积（m2）
人数

负荷最大时刻
新风量
（m3/h)
新风
冷负荷（W)
总冷负荷(W）
底层
121。9
27
8点
810
9415
23845
一层
166。5
33
12点
990
11507
36835
二层
129.1
12
13点
360
4183
19261
三层
22.68
6
8点
180
2092
5338
全楼总计
440.18
78
9点
2340
27198
85279

1.1。4空调设计
1.空调系统:本工程采用海信日立多联机，底层和第一层分别设一台室外机组,二、三层共设一台室外机组，室外机都放置在第三层.室内机均采用四面出风嵌入机。
2. 新排风系统：本工程采用杭州中泽电气有限公司生产的自检遥控同步吸排智能新风换气扇，每个空调房间都安装此排气扇。
3。送风方式:因采用四面出风式室内机，所以均为下送风方式.
4.控制系统:
(1）系统通过对每台室内机电子膨胀阀的不断调节来控制室内机的制冷量，可使室内温度精确地维持在设置温度附近，温度变化在±0.5之间，采用智能化的温度控制技术使系统能够感受室内冷热负荷的变化而及时准确地控温,使室内温度场分布均匀并避免室内温度大幅波动。
(2)空调启闭控制方式：
①变频多联机空调系统选用网络集中控制系统对整栋别墅进行集中控制管理。
②各房间空调可采用遥控器和集控器集中控制方式。
1。1.5冷煤配管设计
1．冷媒配管长度和落差

允许值
配管部分
配管长
配管总长（实际长）
≦250M
54KW以下
L1+L2+…L8+a+b+…i
≦300M
54KW以上
最远配管长（M)
实际长度
≦130M
L1+L5+L6+L7+La+i
相当长度
≦150M
第一分歧到最远配管相当长度L(M）
≦40M
L5+L6+L7+L8+i
落差
室内机—室外机落差 H
室外机高于室内机时
≦50M
--——--——
室外机低于室内机时
≦30M
----—---
室内机—室内机落差 h
≦15M
---———--
注：相当长换算：按分歧管接头0.5M\处

图1-01
2．冷媒配管选取
冷媒配管类型主要有主配管和支配管两种，主配管的连接部位为室外机与第一分歧管间，也可以是分歧管与分歧管间，编号1、2；支配管的连接部位为分歧管与室内机间，编号3。图示如下:

图1-02
3．室外机连接
室外机在并联连接时，连接主管尺寸的选取：并联机组能力（A）在26≦A≦32这范围内，它的配管尺寸为气管直径为45㎜，液管为22㎜。

1。2空调施工说明
1.2.1管道材料与连接
1.空调凝结水管采用PPR水管，坡度不小于1%，坡向与排出方向一致,切不能上翻.空调机组凝结水出口应做存水弯。
2.冷凝水管的保温材料均采用难燃性橡塑保温材料，冷凝水管保温层厚度为30mm。
1。2.2制冷剂管道系统的管道安装
1.管道和管件的内外壁应清洁干燥，铜管的管道支架形式、位置、间距以及管道安装标高应符合设计要求。
2。管道穿过外墙孔必须密封，雨水不得渗入，管道穿越墙体和楼板处应设保护套管，管道焊逢不得置于套管内。管道与套管的空隙应用隔热和其它不燃材料堵塞,不得将套管作为管道的支承。
3.制冷剂配管施工结束后,必须对制冷剂配管进行吹扫，消除管道内可能存在的
水汽、灰尘及垃圾.吹扫只能用氮气,冲洗压为0。6MPa,反复冲洗以浅色补检查5min，无污物为合格.应将系统中阀门的阀芯拆下清洗干净。
4。制冷剂管道施工结束后,应对整个制冷剂管道系统进行气密性试验及真空度试验。
5.制冷剂管道保温采用难燃性橡塑保温材料，室内制冷剂管道保温层厚度为30mm,室外制冷剂管道保温层厚度为35mm。
1.2。3设备安装与基础
1.空调设备的安装基础，应严格按照制造厂说明书的要求进行，并全面检查其技术性能。
2。所有设备基础应待设备到货且校核其地脚螺栓尺寸无误后,方可浇筑施工,基础表面必须平整.
3。安装时要先安装冷媒管及气管，其它安装顺序可按具体施工需要，冷媒管支架间距为1。5m，冷凝管的支架间距为1.5m。
4。分歧管应单独设立支吊架。
1。2.4管道穿墙,楼板及沉降缝
1.凡属暖通专业在钢崆墙或楼板上欲留的孔洞,应首先按结构图的洞位与相关图纸将其所注的位置标高校对无误后，在结构钢筋上套管、洞盒（柜)安装正确，牢固并注意加强钢筋的处理。
2。管道穿越沉降缝或变形缝时，在墙体两侧应采用柔性软管连接。
1。2。5管道保温
1.管道穿越墙体和楼板时，保温层不能间断，在墙体和楼板两侧应设置夹板。
1.2。6机组
1。机组的安装、清洗、试漏和调试等事宜,应严格按照制造商提供的《安装与运行说明书》进行。
1。2.7调试
1。整项工程安装完成后,调试程序应严格遵照有关产品说明书执行，以符合要求。
1。2。8其它
1。凡以上未说明之处，如管道支吊架顶间距,管道焊接，管道穿楼板的防水做法等均按现行工程施工及验收规范执行。
第二章 中央空调设计计算过程
2。1空调室内外冷负荷计算
2.1。1相关参数选取
1、整套别墅设计空调室内设计温度为26℃,相对湿度为50％

2、工程地点为广东深圳市

3、单位面积照明按10W/m2计（保留小数点后两位)

4、新风量按30m3/h人计

5、表面太阳辐射吸收系数按全国民用建筑工程设计技术措施暖通空调·动力表3。2.7—1围护结构外表面的太阳辐射吸收系数P红褐陶瓦屋面，按0。74确定，红砖墙按0。7～0.77确定.

6、夏季围护结构外表面换热系数外墙屋顶按23W确定。

7、围护结构内表面换热系数按8。7W确定。

8、围护结构外墙按技术措施外墙002规定确定

9、外内窗按技术措施窗结构单层3MM透明玻璃确定

10、围护结构内墙按供热空调内墙001001规定确定

11、围护结构楼板按供热空调楼面-36确定

12、屋顶按技术措施结构002值现浇02—3-70-1确定

13、玻璃门按单层玻璃门（30％—60％）确定

14、除玻璃门外的外、内门按木（塑料)框单层实体门值执行.

15、劳动强度：健身房按重度劳动，其他按极轻劳动.

16、群集系数取0.96

17、室内用电办公设备按相应的房间数据计算2.1。2 冷负荷计算（本结果由鸿业软件计算所得）如下表
1、地下层各空调房间冷负荷计算汇总：
房间
空调面积（m2）
人数
新风量(m3/h)
新风冷负荷（W）
总冷负荷(W）
家庭影院
27。9
14
420
4882
10008
娱乐室
61.3
9
270
3138
8034
健身房
32。7
4
120
1395
5803
2、一层各空调房间冷负荷计算汇总:
房间
空调面积（m2)
人数
新风量(m3/h）
新风冷负荷（W）
总冷负荷（W)
客厅
60。5
10
300
3487
10322
餐厅
21。7
10
300
3487
7620
早餐房
26。7
8
240
2790
9022
客房
12。4
3
90
1046
3193
过道
23。6
0
0
0
1877
门厅
15。7
0
0
0
1031
3、二层各空调房间冷负荷计算汇总:
房间
空调面积(m2）
人数
新风量（m3/h)
新风冷负荷（W）
总冷负荷（W）
次主卧室
21.2
2
60
697
3468
起居室
15。3
5
150
1743
3905
卧房
22.4
2
60
697
3470
主卧房
35。9
2
60
697
5143
书房
14.7
2
60
349
2153
过道
19。6
0
0
0
1419
4、三层各空调房间冷负荷计算汇总：
房间
空调面积（m2)
人数
新风量(m3/h)
新风冷负荷（W）
总冷负荷（W）
家庭间
22。68
6
180
2092
5338
第三章 设备选型及布置
3。1室内机选型
空调机采用海信日立RCI系列四面出风式室内机，具体机型选取根据各空调房最大总冷负荷.室内机具体安装位置见图纸。
室内机选型
房间名称
最大冷负荷(W）
空调机型
数量（台)
房间号
最大冷负荷
空调机型
数量（台)
家庭影院
10008
RCI—56FSG2Q-
1
客房
3193
RCI—28FSG2Q
1
娱乐室
8034
RCI-28FSG2Q
2
次主卧
3468
RCI-28FSG2Q
1
健身房
5803
RCI—40FSG2Q
1
起居室
3905
RCI—28FSG2Q
1
客厅
10322
RCI—28FSG2Q+
2
卧房
3470
RCI—28FSG2Q
1
餐厅
7620
RCI—40FSG2Q
1
主卧
5143
RCI-40FSG2Q
1
早餐室
9022
RCI-71FSG2Q—
1
书房
2153
RCI-28FSG2Q
1
门厅
2908
RCI—28FSG2Q
1
家庭间
5338
RCI—28FSG2Q+
1

3。2新排风机选型
本工程采用杭州中泽电气有限公司的自检遥控同步智能新排风换气扇。
（1)地下层：家庭影院共有14人，每人需新风30m3/h，共需420m3/h新风。因此采用吸顶式换气扇,型号为AUS—150A6,风量:200 m3/h.
（2）其他空调房间同理。
3。3室外机组选型
室外机制冷量包括全部房间的室内机名义制冷量之和以及新风机组名义制冷量，本工程采用三台海信日立RAS系列中央空调机组，底层和第一层分别设一台室外机组，二、三层共设一台室外机组,室外机都放置在第三层。
（1)。底层室外机组选型：
对底层进行系统划分，制冷量总计得15。00KW，遵循室内外机的容量配比50-130%和最高机组EER值在50%-75％的原则，选择室外机型号为RAS—140FS3Q。
(2）. 第一层室外机组选型：
方法同上。此层室外机组型号：RAS—250H1Q
（3）二、三层室外机组选型：
方法同上。室外机组型号为：RAS-200H1Q
3。4其它设备材料选取
室内外机和新排风机都已选出,其它设备根据实际情况与需要选取，设备表:
名称
型号
单位
数量
分歧管
E-52S3
个
5
分歧管
E—52SE1
个
3
分歧管
TW-J28
个
1
分歧管
TW—J22
个
2
PVC塑料管
DN32
米
105。16
注:铜管的选型与设备具体安装见图纸。
3。5冷媒配管
1、冷媒配管安装及注意事项
冷媒配管必须使用指定管径的配管,分歧水平或垂直方式安装。电子节流部件安装时应垂直向上水平安装，禁止倾斜、倒置.它与室内外机配管连接时，应用两只扳手操作，以免铜管开裂。连接时请注意连接方向（参见电子节流部件上的标贴）。`
冷媒配管横向走管（铜管)时支吊架间隔原则如下表:
公称直径
16以下
16—25
32以上
最大间隔 （m）

1。0
1.5
2。0
2、冷媒管材料保护
（1）。配管搬入施工场地需要注意避免弯曲变形，配管的两端要有防止泥、雨水等进入的防范措施。配管在施工现场须放置在专门架、台上，在指定场所专门保管。
(2）.每根管的末端必须包扎封盖“箍紧”是最有效的方法。
焊接作业
1）焊接工作宜在向下或水平侧向进行，尽可能避免倒焊
2）液管和气管端必须注意装配方向和角度以免油的回流或蓄积
3)焊接时充入氮气保护的方法是标准作业方法
3、冷媒配管敷设
（1）。系统分明，每隔一段距离应做一系统标记，以避免出现误连接
(2）。分歧管的两分歧所在平面应与水平面平行，或使分歧管的主管与水平面呈垂直状态,以免出现因气液分布不均匀而影响使用效果。
（3）室外冷媒管的保护
室外部分冷媒管在除做好保温层外，还要做好防意外损伤处理，室外冷媒管裸露超过一米，必须给裸露在外的冷媒管加一扣板保护。
4、冷媒配管的气密性
按照以下顺序进行气密性试验：
(1）.室内机配管连接好以后，将高压侧配管与高压阀连接好;
（2).将低压侧配管与表接头焊接好；
（3）。从高压阀气门芯和表接头处充入氮气，进行气密性试验；
（4）.气密性试验结束后，将低压球阀与低压侧配管焊接好.
5、加压操作
(1）.气密性试验时气体管、液体管两个阀门的前面座都应保持全闭状态，另外因氮气有可能进入室外机的循环系统内，所以加压前应对阀(棒）增固.（气体管、液体管均要增固）
（2)。各个冷媒系统，均应从气体、液体两方按照顺序慢慢的加压。一定要从气体方面、液体方面两方加压.
（3)。进行第三阶段加压时必须放置24小时以上，如果放置时间过短不容易观察.

3.6保温工程
1. 保温材料
保温材料应采用能耐配管温度的材料: 高压侧耐温不低于70℃，低压侧耐温不低于120℃。(单冷机型低压侧无此要求)单冷型——发泡聚乙烯 （耐100℃以上）.
2．保温材料厚度选择
保温材料厚度应按配管直径决定,规格如下表

配管直径（mm）
绝热材料厚度（mm）
冷媒配管
6。4—25。4
30
28.6—38.1
35
排水配管
内径(20—32）
30
3。冷媒配管的保温
配管敷设前应该进行非焊接或非连接处的保温处理。检漏完成后对焊接区，扩口区或凸缘区进行保温处理，做好系统的节能。为施工方便,请在配管敷设前，用保温材料将所需处理的配管进行保温处理.同时,在配管两端留有一定的长度
不进行保温处理，以便配管敷设完成后进行焊接及检漏。
结论
通过本次3层高档别墅的多联机设计，加深了我对中央空调制冷原理的理解，掌握了多联机构造和多联机空调设计主要流程.首先根据楼层使用特性确定采用方案，选取相关参数，精确计算冷负荷，然后根据准确的数据选取合适的设备，准确的数据不紧关系到系统的正确性，还关系到系统的节能经济问题。通过做图纸设计,加深了解了鸿业软件，还有修补了许多细化工作。画好图纸,在设备安装施工中要联合实际不能拘谨于主观思维。
致谢
特别感谢我的指导老师XXX老师，在本设计过程中，我得到了XXX老师的热情、悉心地指导，教予我很多中央空调的知识。在我设计的过程当中,细心地指出我在设计中的不足之处并指导改进，在他精心指导下，我受益匪浅。同时，我还要感谢在学习上给予我帮助的同学和朋友们；通过与他们的互相交流学习,使我对空调知识有了更深的了解。
参考资料
1 黄翔空调工程：机械工业出版社2006。5
2 采暖通风与空气调节设计规范（GBJ19－87） 北京：中国计划出版社。 2001
3 变频控制多联式空调系统 化学工业出版社.
4《通风与空调工程施工质量验收规范》(GB50243—2002）
