CAD快捷键-CAD常用快捷键命令大全.pdf

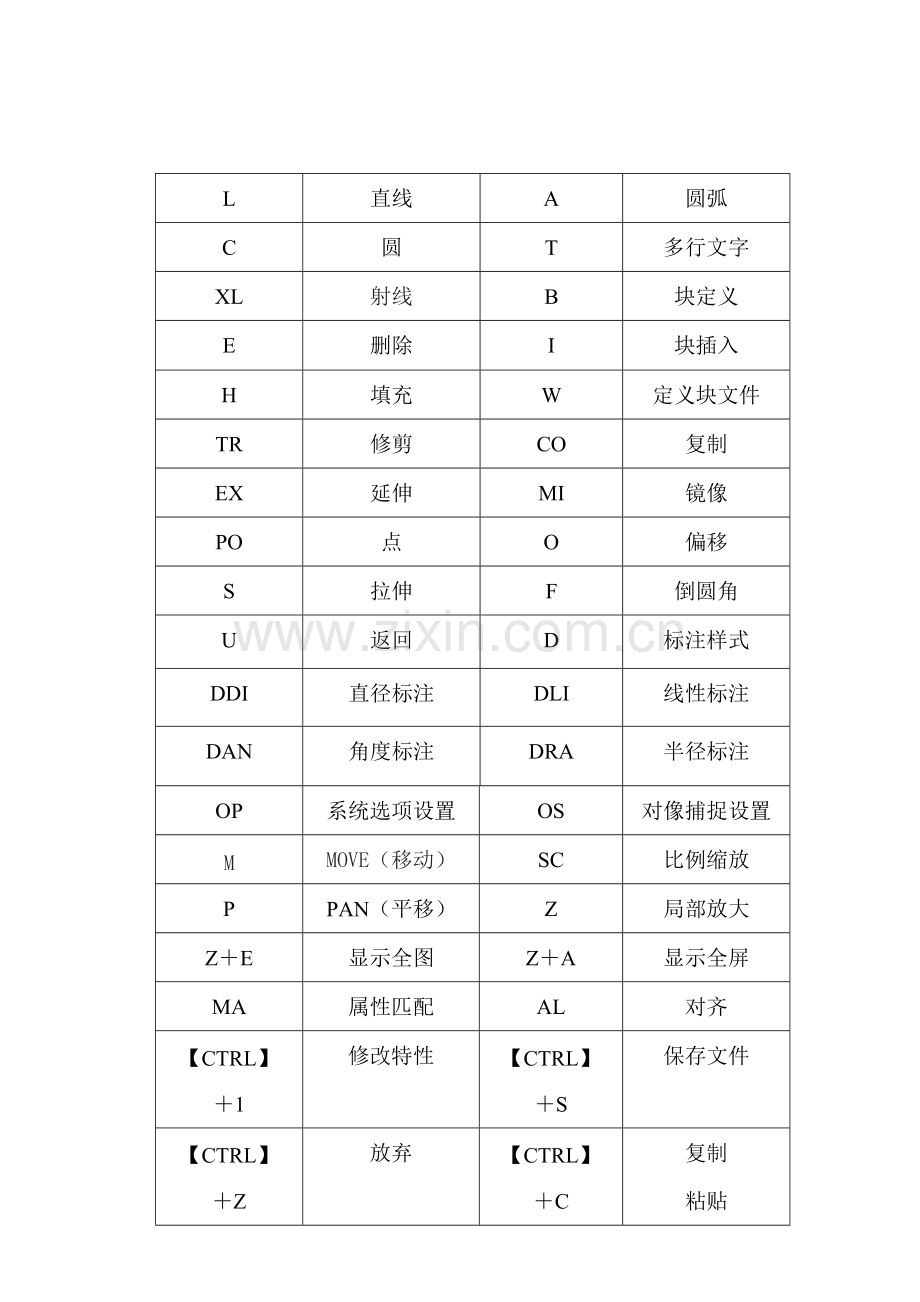

L直线A圆弧C圆T多行文字XL射线B块定义E删除I块插入H填充W定义块文件TR修剪CO复制EX延伸MI镜像PO点O偏移S拉伸F倒圆角U返回D标注样式DDI直径标注DLI线性标注DAN角度标注DRA半径标注OP系统选项设置OS对像捕捉设置MMOVE（移动）SC比例缩放P PAN（平移）Z局部放大ZE 显示全图ZA 显示全屏MA属性匹配AL对齐【CTRL】1修改特性【CTRL】S保存文件【CTRL】Z放弃【CTRL】C复制粘贴CAD 常用快捷键命令常用快捷键命令1 1、绘图命令：、绘图命令：PO,*POINT（点）L,*LINE（直线）XL,*XLINE（射线）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,REC,*RECTANGLE*RECTANGLE（矩形）（矩形）C,*CIRCLE(圆)A,*ARC(圆弧)DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）REG,*REGION（面域）MT,*MTEXT（多行文本）T,*MTEXT（多行文本）B,*BLOCK（块定义）I,*INSERT（插入块）W,*WBLOCK（定义块文件）DIV,*DIVIDE（等分）ME,*MEASURE(定距等分)H,*BHATCH（填充）2 2、修改命令：、修改命令：CO,*COPY（复制）MI,*MIRROR（镜像）AR,*ARRAY（阵列）O,*OFFSET（偏移）RO,*ROTATE（旋转）M,*MOVE（移动）E,DEL 键*ERASE（删除）X,*EXPLODE（分解）TR,*TRIM（修剪）EX,*EXTEND（延伸）S,*STRETCH（拉伸）LEN,*LENGTHEN（直线拉长【CTRL】V【F3】对象捕捉开关【F8】正交开关）SC,SC,*SCALE*SCALE（比例缩放）（比例缩放）BR,*BREAK（打断）CHA,*CHAMFER(倒角)F,*FILLET（倒圆角）PE,*PEDIT（多段线编辑）ED,*DDEDIT（修改文本）3 3、视窗缩放：、视窗缩放：P,*PAN（平移）Z空格空格,*实时缩放 Z,Z,*局部放大局部放大 Z+P,*返回上一视图 ZE,显示全图 Z+W,Z+W,显示窗选部分4 4、尺寸标注：、尺寸标注：DLI,*DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI,*DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED,*DIMEDIT（编辑标注）DOV,*DIMOVERRIDE(替换标注系统变量)DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）5 5、对象特性、对象特性 ADC,*ADCENTER（设计中心“Ctrl2”）CH,MO*PROPERTIES(修改特性“Ctrl1”)MA,MA,*MATCHPROP*MATCHPROP（属性匹配）（属性匹配）ST,*STYLE（文字样式）COL,*COLOR（设置颜色）LA,*LAYER（图层操作）LT,*LINETYPE（线形）LTS,*LTSCALE（线形比例）LW,*LWEIGHT（线宽）UN,*UNITS（图形单位）ATT,*ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO,*BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,AL,*ALIGN*ALIGN（对齐）（对齐）EXIT,*QUIT（退出）EXP,*EXPORT（输出其它格式文件）IMP,*IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD 设置）PRINT,*PLOT（打印）PU,*PURGE（清除垃圾）RE,*REDRAW（重新生成）REN,*RENAME（重命名）SN,*SNAP（捕捉栅格）DS,*DSETTINGS（设置极轴追踪）OS,*OSNAP（设置捕捉模式）PRE,*PREVIEW（打印预览）TO,*TOOLBAR（工具栏）V,*VIEW（命名视图）AA,*AREA（面积）DI,*DIST（距离）LI,*LIST（显示图形数据信息）（二）常用（二）常用 CTRLCTRL 快捷键快捷键 【CTRL】【CTRL】1 1 *PROPERTIES(*PROPERTIES(修改特性修改特性)【CTRL】2*ADCENTER（设计中心）【CTRL】O*OPEN（打开文件）【CTRL】N、M*NEW（新建文件）【CTRL】P*PRINT（打印文件）【CTRL】【CTRL】S S *SAVE*SAVE（保存（保存文件）文件）【CTRL】【CTRL】Z Z *UNDO*UNDO（放弃）（放弃）【CTRL】X*CUTCLIP（剪切）【CTRL】【CTRL】C C *COPYCLIP*COPYCLIP（复制）（复制）【CTRL】【CTRL】V V *PASTECLIP*PASTECLIP（粘贴）（粘贴）【CTRL】B*SNAP（栅格捕捉）【CTRL】F*OSNAP（对象捕捉）【CTRL】G*GRID（栅格）【CTRL】L*ORTHO（正交）【CTRL】W*（对象追踪）【CTRL】U*（极轴）（三）常用功能键（三）常用功能键 【F1】*HELP（帮助）【F2】*（文本窗口）【F3】【F3】*OSNAP*OSNAP（对象捕捉）（对象捕捉）【F7】*GRIP（栅格）【F8】【F8】正交正交
