挖方放坡系数及计算公式.doc

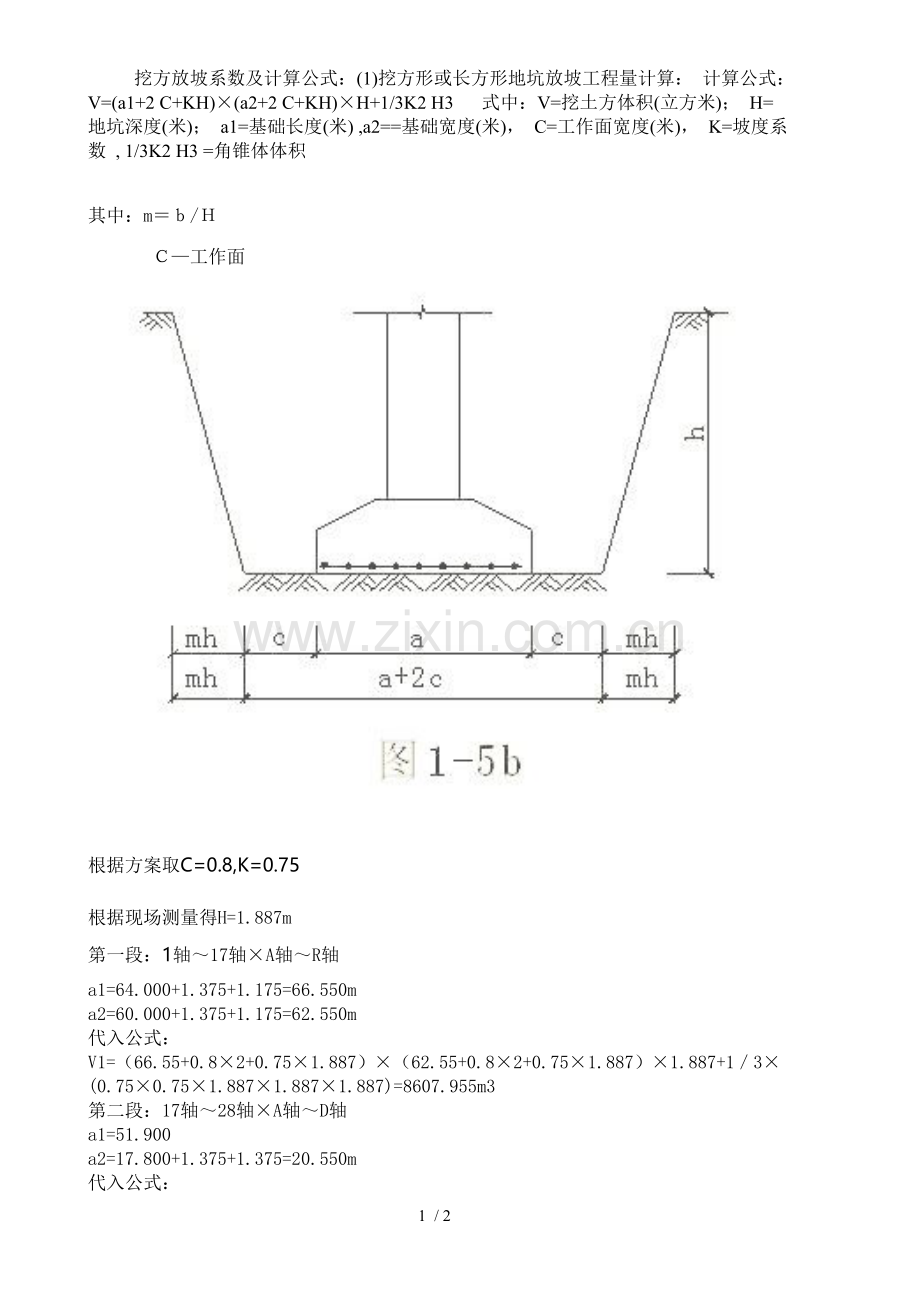

挖方放坡系数及计算公式：(1)挖方形或长方形地坑放坡工程量计算： 计算公式： V=(a1+2 C+KH)×(a2+2 C+KH)×H+1/3K2 H3 式中：V=挖土方体积(立方米)； H=地坑深度(米)； a1=基础长度(米) ,a2==基础宽度(米)， C=工作面宽度(米)， K=坡度系数 , 1/3K2 H3 =角锥体体积
其中：m＝ｂ/Ｈ
  Ｃ—工作面

根据方案取C=0.8,K=0.75
根据现场测量得H=1.887m
第一段：1轴～17轴×A轴～R轴
a1=64.000+1.375+1.175=66.550m
a2=60.000+1.375+1.175=62.550m
代入公式：
V1=（66.55+0.8×2+0.75×1.887）×（62.55+0.8×2+0.75×1.887）×1.887+1／3×(0.75×0.75×1.887×1.887×1.887)=8607.955m3
第二段：17轴～28轴×A轴～D轴
a1=51.900
a2=17.800+1.375+1.375=20.550m
代入公式：
V2=(51.90+0.8×2+0.75×1.887)×(20.55+0.8×2+0.75×1.887)×1.887+1／3×(0.75×0.75×1.887×1.887×1.887)=2443.200m3
塔吊基础方量：
h1为原地面到基础底高，h2为塔吊承台高.
H=h1+h2=1.887+1.20=3.087m a1=5.600m a2=5.600m
代入公式：
V3=5.6 ×5.6 ×3.087=96.808m3
2个车道斜坡:
a1为坡长，a2为坡宽.
a1=7.000m a2=3.500m H=1.887m
V4=1／2×7×1.887×3.5×2=46.232m3
总土方量：=V1+V2+V3+V4=8607.955+2443.200+46.232+96.808=11194.195 m3
