商场中央空调设计方案

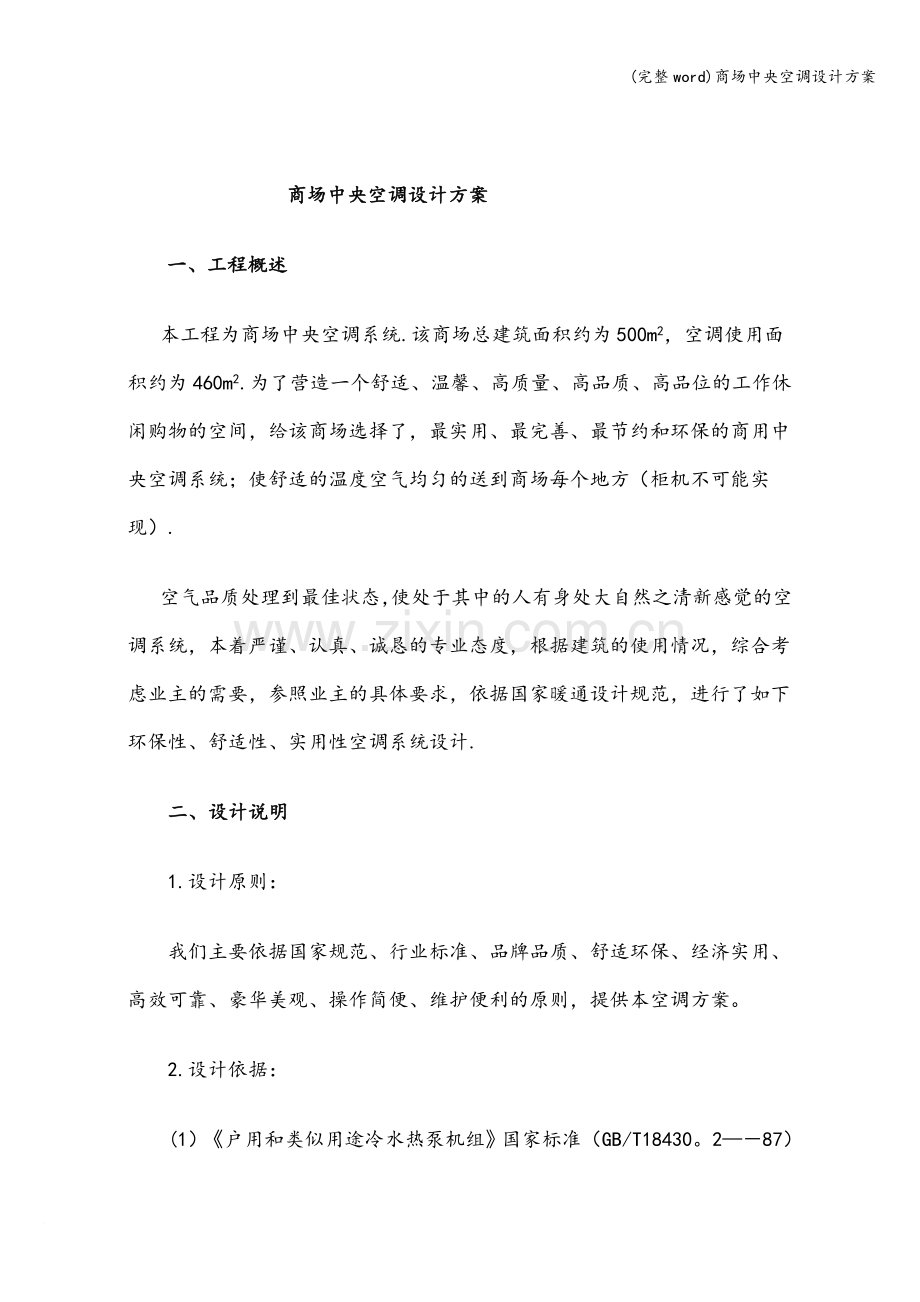

一、工程概述
本工程为商场中央空调系统.该商场总建筑面积约为500m2，空调使用面积约为460m2.为了营造一个舒适、温馨、高质量、高品质、高品位的工作休闲购物的空间，给该商场选择了，最实用、最完善、最节约和环保的商用中央空调系统；使舒适的温度空气均匀的送到商场每个地方（柜机不可能实现）.
空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统，本着严谨、认真、诚恳的专业态度，根据建筑的使用情况，综合考虑业主的需要，参照业主的具体要求，依据国家暖通设计规范，进行了如下环保性、舒适性、实用性空调系统设计.
　　二、设计说明
　　1.设计原则：
　　我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，提供本空调方案。
　　2.设计依据：
　　(1）《户用和类似用途冷水热泵机组》国家标准（GB/T18430。2—－87）
　　（2）《采暖通风与空气调节设计手册》（GB19－87）
　　（3）《家用中央空调实用技术手册》（交通出版社)
　　（4) 空气调节的四度：温度、湿度、洁净度和风速
　　3.设计参数：
　　(1）室外气象参数:
　　冬季: 采暖（干球）温度 —5℃
　　通风（干球）温度 -1℃
　　空调（干球）温度 —7℃
　　室外计算相对湿度 60%
　　平均风速 3.4m/s
　　最多风向及其频率 N 11%
　　极端最低温度 —17。9℃
　　夏季:
　　通风(干球)温度 32℃
　　空调（干球）温度 35。6℃
　　室外计算相对湿度 76%
　　平均风速 2。6m/s
　　最多风向及其频率 S 11％
　　极端最高温度 43℃
　　(2）空调室内设计参数
　　三、空调方案选择
　　1.空调系统的选择：
　　1）家用中央家调系统的分类及比较选择
　　a）风冷热泵机
　　机组新风供给和冬季加湿较容易实现,初投资小，室内机和风管安装简单，对装修也要求不高,各空调区域能单独控制温度。
　　b）水冷机
　　各空调房间能够单独控制，运行费用低,不占用空间，各房间能单独控制，合适性较高，室内噪声低；但水系统较杂，投资较高;
　　c)VRV空调机组
　　运行费用高，占用空间多，室内噪声低,但安装要求高,需专业维护，若发生制冷剂渗漏,检漏较困难，且渗漏到相当浓度，会对人体造成危害.
　　分析该商场平面图，单独控制的区域少，再经过以上比较选择,选用风冷热泵机组为最佳选择。
　　2）为了保证向用户提供一个安全、舒适、高效、和谐的工作环境，中央空调应满足以下技术要求：
　　a)冬夏能兼顾使用，冬季能制热，夏季能制冷；
　　b)健康卫生、舒适性要好；
　　c）效率高、节能效果好;
　　d)自动控制要求高，操作要简捷；
　　e)安全性要好,发生事故的破坏性要小
　　f）安装、维护要方便；
　　g)使用寿命长
　　h）环境保护
综合考虑以上要求，选用麦克唯尔风冷热泵机组（美国)，该机组具体相应的特点为：
　　A）该机组是为寒冷地区度身定制热量差额管理功能的“全天候”风冷热泵机组，运行范围为-10℃至+46℃；板式蒸发器及内置水力模块均配有防冻电加热器,可有效保护机组在低达-10℃的气温条件下水路不发生冻结.
　　B)在创造舒适环境的同时，由于机组为非变频空调，没有电磁辐射，不会干扰家用电器的使用,更不会对用户的身体造成损伤；；
　　C）采用专为小型风冷热泵机组优化设计的微电脑控制系统，用户界面友好,将简单快捷的操作与先进复杂的中央空调控制理念完美结合；
　　D)独特的制冷回路设计:只有一只膨胀阀，采用焊接联接，消除传统设计中各种潜在泄漏点，确保机组使用寿命内不用补充价格不菲的制冷剂；
　　E）机身外壳及热交换翅片都经过防腐蚀处理，特别适用于沿海及工业城市等空气湿度高、含盐高的地区，有效运行寿命更是高达15年以上.
　　2。风机盘管的选型：
  1. 该建筑位于中部地区,故选用中央空调风冷热泵机组，电辅加热器为可选配件，若选用可以更好的达到制热效果，若不选用也可达到较好的制热效果；
　　2。 空调使用面积为460㎡，商场中
　　热泵机组，电辅加热器为可选配件，若选用可以更好的达到制热效果，若不选用也可达到较好的制热效果;
　　2。 空调使用面积为460㎡，商用中央空调机组MDB25标准规定空调使用面积为270-340㎡，因是商场人多，每平方所需冷量大于200W,故选用四台MDB25机组,也更好地商场分组及单控，节约费用。。
　　四、空调系统优点
　　1、每个空调场所的送回风系统形成一个空气循环,气流组织好,室内温度分布均匀；利用高质量开关，房间温度控制精确，可以满足不同场所的各种空调要求；
2、系统室内机暗装于吊顶内，免去了擦洗及维护的麻烦,有效的回风过滤系统延长了空调的寿命，也减少了后期的维护维修费用；而普通空调裸露于空调场所，灰尘等的不断污染,使空调外观发黄，并很大成度地缩短了空调的使用寿命。一般情况下，普通空调的使用寿命在5—8年，中央空调的使用寿命在15—20年.
五、机组图解
一，室内机组
风冷冷风/热泵型高静压管道机

型号:MDB050M(R）—MDB600M（R)
制冷量:12。5 - 156 kW
作为中国国家标准GB/T 18836-2002《风管送风式空调（热泵）机组》的主要起草单位，麦克维尔自从进入中国市场的那一天起，始终引导中国商用管道式空调机的发展。英国权威机构BSRIA在中国空调市场的调查报告中指出，麦克维尔风冷管道式空调机在中国市场上处于“MARKET LEADER（市场领导者）”地位。
新一代MDB空调机组是麦克维尔在继承以往成功经验的基础上，推出的全新机组。机组的性能更强劲、能效比更高、噪声更低、机身更薄，并专门针对中国国情量身定做，更节省建筑安装空间，更适应建筑环境要求。
制热量:14 - 176Kw
特点：
室内机特点

◆品种齐全、适用广泛
MDB“M”系列单冷/ 热泵机组共有36 种规格，其中一拖二单冷/ 热泵各3 种规格.冷量从12.5kW 到156.0kW，完全可以满足家庭和各种商业场所空调需求，并有多种电加热、热水盘管加热型机组可选。在环境温度10℃下，有低温制冷运行的机组可供选择；针对冬季北方干燥地区,还可以提供加湿功能（可选)。
◆应用灵活
高静压设计，空气可以实现远距离输送，使安装位置的选择灵活多样。
MDB070M(R)及其以上机组室内外机连管可长达50 米,高差可达30 米。
MDB050M(R）～MDB100M(R)直接驱动室内机组三档风量自由可调。另MDB100M（R）A及其以上皮带驱动室内机组机外静压可根据客户要求定做。
MDB050M（R）～MDB300M（R)为水平出风,特别适合于吊顶安装。
MDB350M(R)～MDB600M(R）标准制式为顶出风，并可方便地更改为水平出风。
◆运行宁静、维护方便
实现空调房间最低噪声，室内空调机可置于远离各空调区域的吊顶内，最大程度地满足了室内低噪声的要求。
机组采用高效低噪的离心风机，内壁采用吸音保温材料，实现了宁静运行。
全空气系统，简单卫生，零配件少，维护工作简便。
灵巧简洁的设计使保养极为简便，从机组两侧任一端拆卸几颗螺钉即可维修机组内任一部件。
◆设计独特
特有的设计使管道连接简便，由于出风口法兰紧贴机组底边，使安装于天花板内的风管布置简便且可以有效减少对房间高度的要求,使建筑费用降低.
超薄机身设计,水平出风,特别适合于吊顶安装.MDB050M(R）~MDB060M（R）机身高度仅350mm,MDB070M(R）~MDB100M（R）直接驱动机组机身高度仅420mm，节省建筑空间,节约建筑成本.
◆装饰效果典雅华丽
空调室内机组和风管安装在天花内，如同大型中央空调，安装后仅有风口与室内装饰融为一体，显得典雅和华丽.
◆智能控制
微电脑智能控制器可实现制冷、制热、风扇、自动四种控制模式，并有定时开关机,自动除霜,故障显示等功能。此外,根据要求，机组还有电话控制功能可选。MDB050M(R)～MDB150M（R) 可选网络集中控制器，实现对32 台机组的联网控制,并可设定不同的运行状态,实现智能化管理。
二，室外机

特点：

◆机组尺寸统一，节省空间
MMC060M®和MMC070M®、MMC100M®和MMC125M®外形尺寸相同,当两个以上机组并列排列时,可以有效节省空间，显得规则有序。
◆性能优异
主要部件选用世界知名品牌，经过严格性能测试以确保合理机组匹配。压缩机均采用世界知名品牌全封闭涡旋式压缩机，再加上性能优越的空调专用风机、电机等部件,确保机组的运行平稳，振动和噪声极低.
◆维修简便
卸下前板即可维修机组内部任一部件。
◆模块化设计
MDB200M®~MDB600M®室外机组采用模块化设计，在使用过程中可实现能量的差级调节,使运行费用降低，在启动时分级启动降低了对电网的冲击。
◆排风方向容易改变
MMC080M®，MMC100M®，MMC125M® 的排风方向标准制式为顶出风，可方便地在水平和垂直方向之间改变，以便适应不同的安装位置。
六，设备价格
名称
型号
数量
单价
合计
空调机组
MDB-25
4

空调风管
600X600

总计

以上只是概算，具体应以实际工程图纸核算
