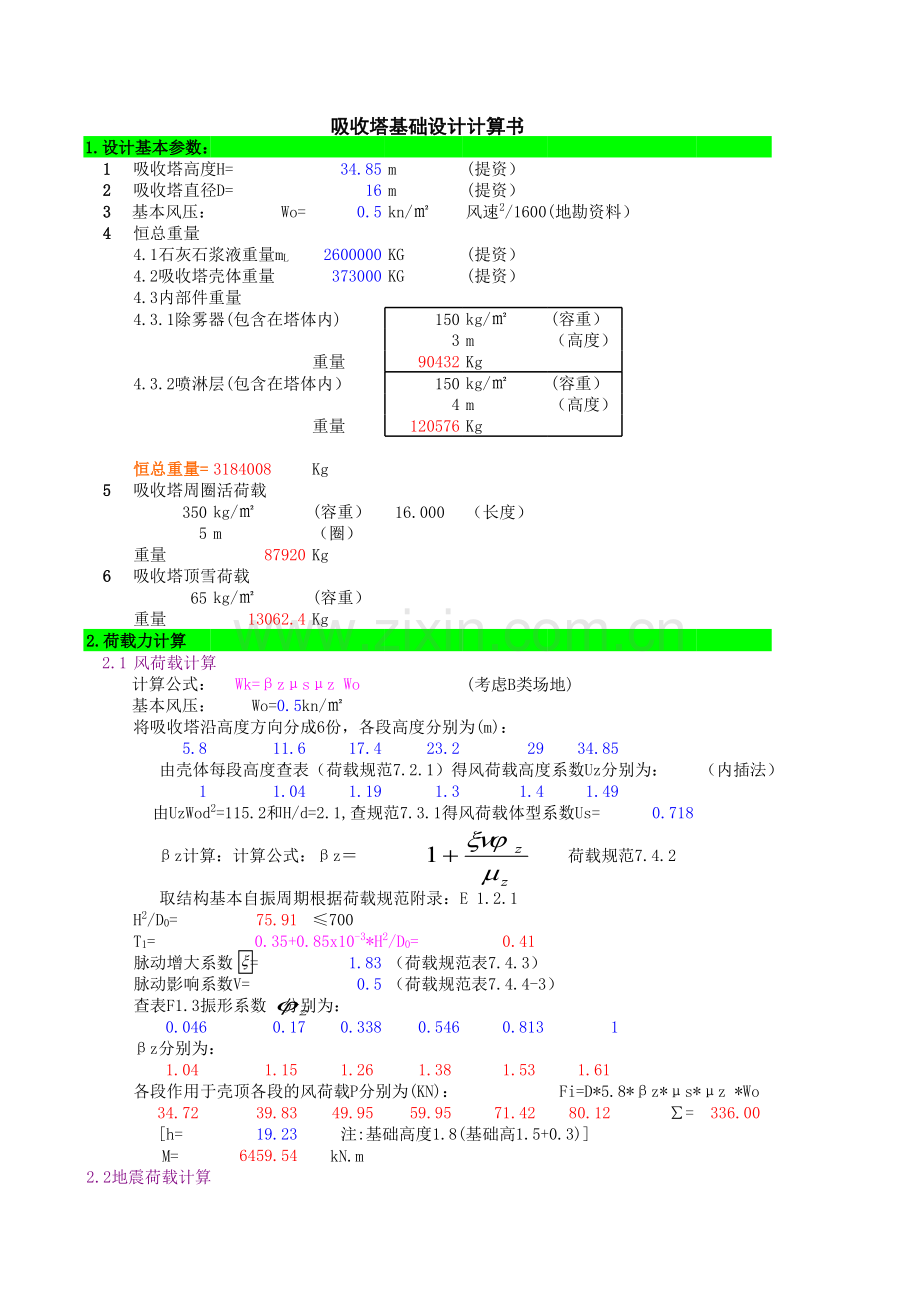

吸吸收收塔塔基基础础设设计计计计算算书书1.1.设设计计基基本本参参数数：1 1吸收塔高度H=34.85 m(提资）2 2吸收塔直径D=16 m(提资）3 3基本风压：Wo=0.5 kn/风速2/1600(地勘资料）4 4恒总重量4.1石灰石浆液重量mL2600000 KG(提资）4.2吸收塔壳体重量373000 KG(提资）4.3内部件重量4.3.1除雾器(包含在塔体内)150 kg/(容重）3 m（高度）重量90432 Kg4.3.2喷淋层(包含在塔体内）150 kg/(容重）4 m（高度）重量120576 Kg恒恒总总重重量量=3184008Kg5 5吸收塔周圈活荷载350 kg/(容重）16.000（长度）5 m（圈）重量87920 Kg6 6吸收塔顶雪荷载65 kg/(容重）重量13062.4 Kg2.2.荷荷载载力力计计算算2.1 风荷载计算计算公式：Wk=zsz Wo(考虑B类场地)基本风压：Wo=0.5kn/将吸收塔沿高度方向分成6份，各段高度分别为(m)：5.811.617.423.22934.85由壳体每段高度查表（荷载规范7.2.1）得风荷载高度系数Uz分别为：（内插法）11.041.191.31.41.49由UzWod2=115.2和H/d=2.1,查规范7.3.1得风荷载体型系数Us=0.718z计算：计算公式：z荷载规范7.4.2取结构基本自振周期根据荷载规范附录：E 1.2.1H2/D0=75.91700T1=0.35+0.85x10-3*H2/D0=0.41脉动增大系数 =1.83（荷载规范表7.4.3）脉动影响系数V=0.5（荷载规范表7.4.4-3）查表F1.3振形系数 分别为：0.0460.170.3380.5460.8131z分别为：1.041.151.261.381.531.61各段作用于壳顶各段的风荷载P分别为(KN)：Fi=D*5.8*z*s*z*Wo34.7239.8349.9559.9571.4280.12=336.00h=19.23注:基础高度1.8(基础高1.5+0.3)M=6459.54kN.m2.2地震荷载计算zz1z2.2.1计算水平地震影响系数1由地质资料，地震基本烈度为6度；设计基本地震加速度值为0.082g，设计地震第一组 特征周期Tg(s)=0.45查表得max=0.082(地勘资料）取1=max=0.0822.2.2底部剪力法计算水平地震力和罐底弯矩计算公式 FEK=1Geq(抗规5.2.1-1)计算公式 M=FEKhw故结构总的水平地震作用标准值FEK=2671.72kNh=11.00注:基础高度1.8(基础高1.5+0.3)M=29388.87831kN.m2.3烟气产生内压推力进烟道F=279kN(提资）h=16.05m基础高度1.8(基础高1.5+0.3)M=4478.0kN.m出烟道F=110kN(提资）h=33.05m基础高度1.8(基础高1.5+0.3)M=3635.5kN.m2.4浆液管产生内力C1(循环泵入口)F=540kNh=3.60m基础高度1.8(基础高1.5+0.3)M=1944.0kN.mC2(喷淋层)F=26kNh=19.4,21.2,23m基础高度1.8(基础高1.5+0.3)M=1794.0kN.m2.5基础参数G(自重)=17m1.6m=9074.6A(面积)=226.87W=0.0982d3=482.4566V(体积)=362.9843.3.各各种种工工况况下下最最不不利利桩桩作作用用2323桩桩有浆液竖向荷载(N+G)/n=1811kN空塔竖向荷载(N+G)/n=681kN风荷载作用M*y/(yi2)=140kN水平地震作用M*y/(yi2)=459KN烟道烟气推力作用M*y/(yi2)=127kN浆液管作用M*y/(yi2)=58kN4.4.各各种种工工况况下下基基底底应应力力4.1地震组合:=2455kN最大偏心压力2812.5=1167kN/m2最小轴心压力无拉应力4.2风荷载组合:=2136kN最大偏心压力2250=1486kN/m2最小轴心压力无拉应力4.3空塔+风载:=948kN最大偏心压力2250=414kN/m2最小轴心压力无拉应力4.4水平力:=1343.0kN3680地勘报告，单桩竖向承载力特征值Ra=2250kN水平承载力Rh=160kN5.5.承承台台冲冲切切演演算算5.1 桩对承台的冲切冲切验算公式：Fl（0.7hft+0.15pc,m）mh0 (混凝土规范7.7.1-1)其中h0.93ft1.43103 KN/m2pc,m=0=0.4+1.2/s=0.4+1.2/2=1m=6.40m （冲切破坏锥体周长）h0=1.4m故（0.7hft+0.15pc,m）mh0(0.70.931.43103)16.41.4=8341KN1811KN 可以。6.6.基基础础受受弯弯配配筋筋计计算算储灌内液体对承台的弯矩：恒载承台自重，活载浆液重恒载39.08kn/m2活载129.38kn/m2计算方法：取1米宽的板带进行计算。相当于宽度为1m，高为1.5m的2跨连续梁。每跨跨度为7.85米。计算简图：6.1 荷载工况一(恒载)6.2 荷载工况二(活载)内力图：最大弯矩：负弯矩-1756.46 kN*m计算配筋4117.9 mm2实配面积4909 mm22510039.08kN/m39.08kN/m129.38kN/m129.38kN/mKN（内插法）kNm2m3满足满足满足满足满足由地质资料，地震基本烈度为6度；设计基本地震加速度值为0.082g，设计地震第一组 基础高度1.8(基础高1.5+0.3)基础高度1.8(基础高1.5+0.3)基础高度1.8(基础高1.5+0.3)基础高度1.8(基础高1.5+0.3)满足满足计算方法：取1米宽的板带进行计算。相当于宽度为1m，高为1.5m的2跨连续梁。每跨跨度为7.85米。
