黑龙江220kv输变电工程申请立项可研报告.doc

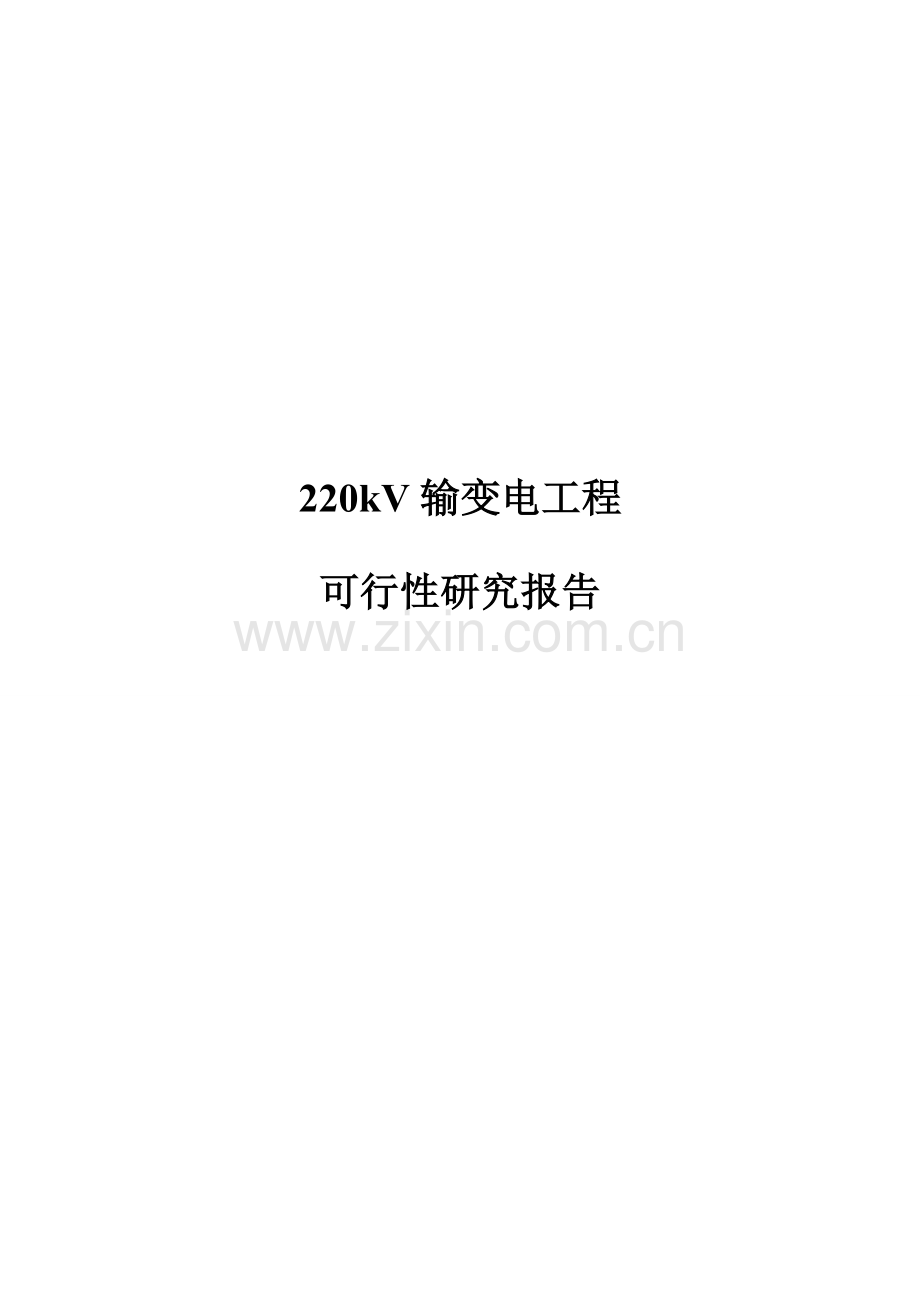

220kV输变电工程
可行性研究报告

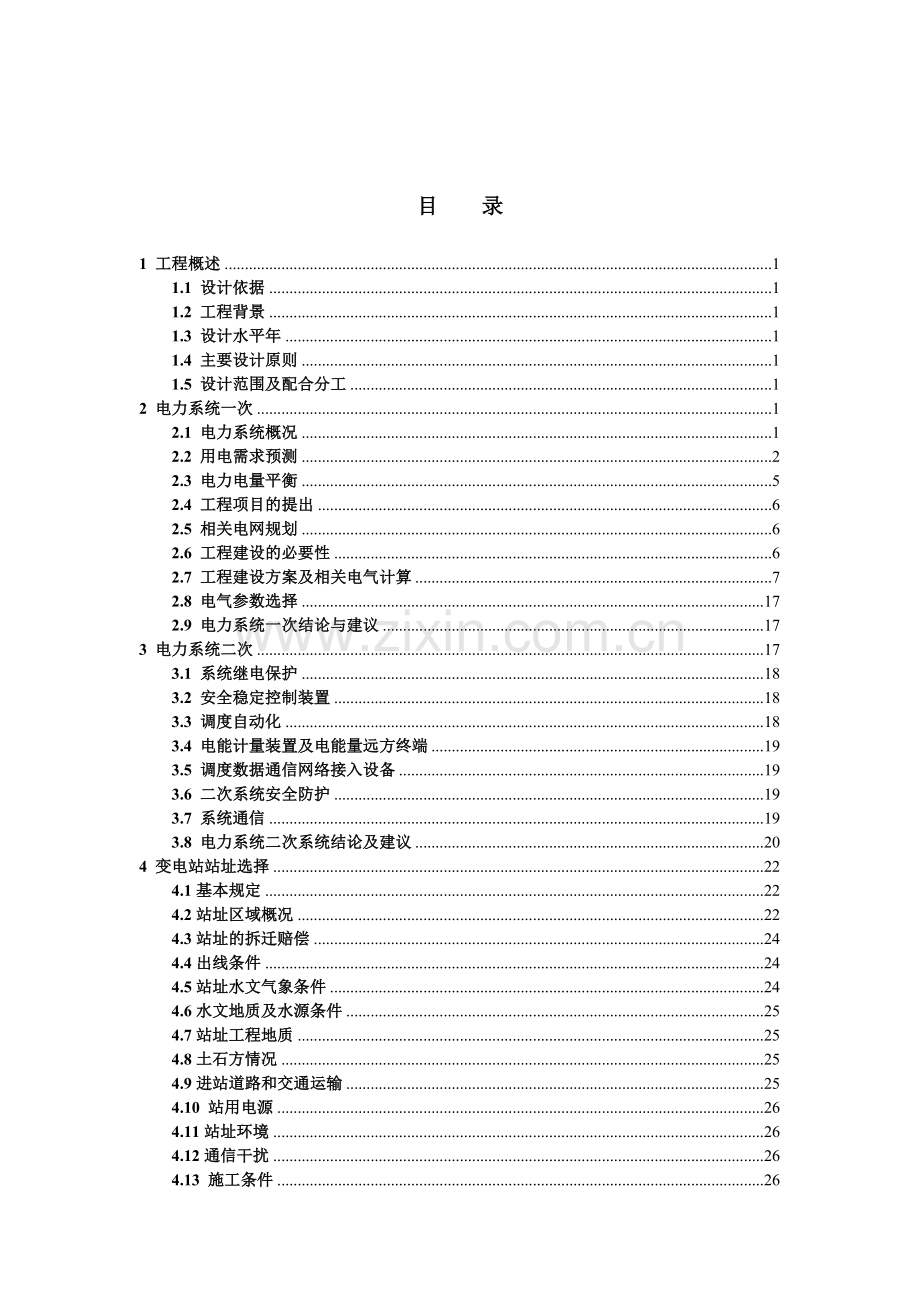

目 录
1 工程概述 1
1.1 设计依据 1
1.2 工程背景 1
1.3 设计水平年 1
1.4 主要设计原则 1
1.5 设计范围及配合分工 1
2 电力系统一次 1
2.1 电力系统概况 1
2.2 用电需求预测 2
2.3 电力电量平衡 5
2.4 工程项目的提出 6
2.5 相关电网规划 6
2.6 工程建设的必要性 6
2.7 工程建设方案及相关电气计算 7
2.8 电气参数选择 17
2.9 电力系统一次结论与建议 17
3 电力系统二次 17
3.1 系统继电保护 18
3.2 安全稳定控制装置 18
3.3 调度自动化 18
3.4 电能计量装置及电能量远方终端 19
3.5 调度数据通信网络接入设备 19
3.6 二次系统安全防护 19
3.7 系统通信 19
3.8 电力系统二次系统结论及建议 20
4 变电站站址选择 22
4.1基本规定 22
4.2站址区域概况 22
4.3站址的拆迁赔偿 24
4.4出线条件 24
4.5站址水文气象条件 24
4.6水文地质及水源条件 25
4.7站址工程地质 25
4.8土石方情况 25
4.9进站道路和交通运输 25
4.10 站用电源 26
4.11站址环境 26
4.12通信干扰 26
4.13 施工条件 26
4.14其他需要说明的问题 26
4.15站址方案技术经济比较 26
4.16推荐站址 27
4.17 收集资料情况和必要的协议 27
5 变电站工程内容 28
5.1 建设规模 28
5.2 电气主接线及主要电气设备选择 28
5.3 电气布置 29
5.4 电气二次 30
5.5 站区总体规划和总布置 31
5.6 建筑规模及结构设想 31
5.7 供排水系统 32
5.8 采暖、通风和空气调节系统 32
5.9 火灾探测报警与消防系统 32
5.10 通用设计执行情况 32
6 ××变电站扩建工程设想 33
6.1 电气一次 33
6.2 电气二次 33
6.3 土建部分 33
6.4 其他 33
7 送电线路路径选择及工程内容 34
7.1 概况 34
7.2 线路路径方案 34
7.3 工程设想 36
8 建设项目土地利用情况 40
8.1 变电站用地 40
8.2 线路用地 40
8.3土地利用总体规划 40
8.4供地政策论证 40
8.5地质灾害及压覆矿床 41
8.6耕地占补平衡 41
8.7征用土地费用估算 41
9 节能、环保、抗灾措施分析 43
9.1 系统节能分析 43
9.2 变电节能分析 43
9.3 线路节能分析 43
9.4 环保措施 43
9.5 抗灾措施 43
10 投资估算及财务评价 44
10.1变电站部分 44
10.2送电线路部分 44
10.3其他 45
10.4 投资估算汇总表 45
10.5 财务评价 46
11、结论综述与建议 47
11.1本工程建设的必要性 47
11.2本工程建设规模及方案 47
11.3存在问题与建议 47

附 件
附件一 站址、路径协议
附件二 相关附图
附件三 投资估算书
附 图 目 录
附图一 ????年电力系统地理位置接线现况图
附图二 ????年(本项目投产年)电网地理位置接线图
附图三 ????年(远景规划年)电网地理位置接线图
附图四 系统继电保护配置方案图
附图五 站址位置及进出线方向图
附图六 ××变电站电气主接线图
附图七 ××变电站电气总平面布置图
附图八 ××变电站电气主接线图（需扩建的对端变电站）
附图九 ××变电站电气总平面布置图（需扩建的对端变电站）
附图十 线路路径方案图
附图十一 杆塔型式一览图
附图十二 杆塔基础型式一览图

模板编制说明及出版要求
一、编制说明
为进一步规范黑龙江电网输变电工程项目可行性研究工作，落实国网公司输变电工程可行性研究内容深度规定，统一可行性研究报告编制格式及内容，加强电网项目前期管理，明确流程，提高效率，结合黑龙江电网输变电工程建设的实际特点，黑龙江省电力有限公司发展策划部组织省公司相关部门编制了《黑龙江电网220kV输变电工程可行性研究报告模板》，并征求东北电力设计院和黑龙江省电力勘测设计研究院的意见，最终完成了可研报告模板的编制工作。
二、内容深度标准及适用范围
可研报告模板内容主要依托国家电网公司发布的《220千伏及110（66）千伏输变电工程可行性研究内容深度规定》Q/GDW270-2009，同时参考《黑龙江电网建设与改造技术导则》（试行）、《电力系统设计技术规程》、《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》和《国家电网公司电力系统无功补偿配置技术原则》、《城市电力网规划设计导则》等规程规定相关内容。
本可研报告模板适用于黑龙江省220kV新建、扩建、改建交流输变电工程可行性研究工作，110kV及以下新建、扩建、改建交流输变电工程可行性研究工作参照执行。
三、出版要求
（一） 文字部分
1．工程名称
参照《关于开展输变电工程初步设计评审专项治理工作的通知》（基建技术〔2010〕300号）内容，设计文件中的工程名称命名原则如下：
Ø ××???kV输变电工程
示例：白林220kV输变电工程
Ø ××—××???kV输变电工程
示例：伊春—白林220kV输变电工程，本名称适用于以新建线路为主，包括间隔扩建的工程。
Ø ××???kV变电站（开关站）新建工程
示例：白林220kV变电站新建工程，本名称适用于变电站建设，没有相关线路工程。
Ø ××???kV变电站扩建工程
示例：白林220kV变电站扩建工程。
Ø ××—××???kV线路改造工程
示例：伊春—白林220kV线路改造工程。
Ø ××电源???kV送出输变电工程
示例：大唐伊春热电厂220kV送出输变电工程。
注：×代表汉字，?代表数字。
2．文字描述
（1）报告中的法定计量单位尽量采用字母，并与国际标准统一，主要有：kV、kA、MVA、Mvar、MW、kW、km、m、mm、m2、hm2、Mb/s、Gb/s、Ah、m/s、cm/kV、kN、t、m3、℃、g、s。
（2）表示数量的地方应采用阿拉伯数字，如：“1回”、“2套”等；表示序数应采用汉字数字，如：“方案一”、“第五串”。
（3）连接符前后为数字时采用“~”，前后为汉字时采用“－”。
（4）国标污秽等级采用罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ表示，不能用英文字母I和V组合表达。
（5）引用的文件文号中的年份用斜方括号表示，如：“〔2010〕”。
（6）乘号用“×”表示，不得用“x”、“*”表示，如：“2×LGJ-400/35”。
（7）大写年份中的零用“〇”表示，如：“二〇一〇年”。
3．排版要求
（1）正文汉字采用宋体字体，数字采用“Times New Roman”字体，大小均采用4号，双面印刷。段落格式采用首行缩进2字符，行距28磅。正文所需表格内文字宜采用小4号。
（2）章节名称作为一级标题始终位于页面的第一行，一、二级标题采用加粗字体，最多出现4级标题，其余可采用（1）和a)继续细分。原则示例如下：
3 电力系统二次
3.1 系统继电保护
3.1.1 现况和存在的问题
……
3.1.2 系统继电保护配置方案
3.1.2.1 220kV线路保护配置
（1）……
a)……
b) ……（此处规则实例结束）
（二） 图纸部分
1、插图
图纸大小≤A4纸大小均采用插图方式，放在所需要的章节内。插图应有图号、图名，位置放在插图下方。图号和图名示例如下：
图3-1 光缆现况图
注：3代表第三章，1代表本章出现的第一张图纸。
2、附图
图纸大小＞A4纸大小均采用附图方式，按照出现顺序放在文本文档的最后面。图号、图名位置放在附图的右下方。
主要附图名称及要求如下：
附图一 ????年电力系统地理位置接线现况图（A3彩图，要有能体现地区大致行政区域划分和相对地理位置的底图。500kV电压等级电力设施采用红色表示，220kV电压等级电力设施用褐色表示，110kV电压等级电力设施用绿色表示，66kV电压等级电力设施用蓝色表示，35kV电压等级电力设施用粉色表示。；或用由粗到细表示由高到低的电压等级线路，其它元件按有关制图标准和习惯表示，最粗线不宜超出1.8mm,如图纸中线路电压等级过多，也不应超出2mm。表示现有主要电厂和电网的连接方式；主干线的走向、 导线截面和长度。）
附图二 ????年(本项目投产年)电网地理位置接线图（要求同附图一）
附图三 ????年(远景规划年)电网地理位置接线图（要求同附图一）
附图四 系统继电保护配置方案图（A3白图，本期实线，远期虚线）
附图五 站址位置及进出线方向图（要有能体现地区行政区域划分及相对地理位置的底图）
附图六 ××变电站电气主接线图（A3白图，本期实线，远期虚线）
附图七 ××变电站电气总平面布置图（A3白图，本期实线，远期虚线）
附图八 ××变电站电气主接线图（A3白图，扩建部分用虚线表示）
附图九 ××变电站电气总平面布置图（A3白图，扩建部分用虚线表示）
附图十 线路路径方案图（在地形图上绘制的彩图，以红色线条表示推荐方案）
附图十一 杆塔型式一览图
附图十二 杆塔基础型式一览图
注：新建输变电工程报告内须提供编号为附图一、二、三、四、五、六、七、十、十一、十二的10张图纸；涉及到扩建对端变电站的需增加编号为附图七、八的图纸；改、扩建工程可根据工程实际需要图纸张数调整图纸编号。
3、其他说明
根据工程实际需要可增加插图和附图，须按章节顺序调整图纸编号。电网方案图及其它必要图纸以插图形式在相关章节表示。

××220kV输变电工程 可行性研究报告
1 工程概述
1.1 设计依据
（1）说明工作任务依据，经批准或上报的前期工作审查文件或指导性文件。
（2）与本工程有关的其他重要文件。
（3）与委托方签订的设计咨询合同。
1.2 工程背景
简述工程概况，电网规划情况及前期工作情况。对扩建、改建工程，应简述先期工程建设方案及工程规模。
1.3 设计水平年
本工程根据电网规划选定其投产年????年为设计水平年，展望到????年（为设计水平年后10年）。
1.4 主要设计原则
（1）根据电网发展规划的要求，结合工程建设条件等提出本项目的设计特点和相应的措施。
（2）简述各专业的主要设计原则和设计指导思想。
（3）采用新技术及标准化情况。
1.5 设计范围及配合分工
（1）说明本设计应包括的内容和范围。
（2）对于有外部协作的项目，说明设计分工和责任单位。
（3）对扩建、改建工程，说明原有工程与本期工程的衔接。

2 电力系统一次
2.1 电力系统概况
2.1.l 电力系统现况
概述与本工程有关地区的全社会、全网（或统调）口径的发电设备总规模；电源结构、发电量；全社会用电量、全口径最高发电负荷，全网（或统调）供电量、全网（或统调）最高供电负荷。
本地区电网与周边电网的送受电情况；供需形势；主网架结构、与周边电网的联系及其主要特点（参照省公司统一发布的电网运行方式论述）。
说明本工程所在供电区220kV及相关性比较强的电压等级电网规模、所接入的发电容量。
2.1.2 电网现况简介
进行相关文字叙述并填写下表。
供电区现有变电站变电容量与负荷统计表
表2-1
序号
电压等级
变电站名称
主变容量（MVA）
最大负荷（MW）
负载率
1
××kV
××
2×180

2

……

2.1.3 电源现况简介
进行相关文字叙述并填写下表。
电源装机现况统计表
表2-2
序号
电（场）厂名称
能源类型
装机容量（MW）
并网电压等级
类别
1
国电××××××
火电

直调/地方/自备
2
大唐××××××

……

注：包括常规能源及新能源发电；容量按台数×单机容量方式填写。
2.1.4 电网存在的主要问题
主要在以下几个方面论述：
（1）现有电网供电能力能否满足现有负荷的需要，能否适应负荷的增长。
（2）现有电网的供电可靠性能否满足用户的要求（主要考虑N-1准则的供电可靠性，故障条件下转供负荷的能力）。
（3）现有电网的网络结构和供电设备是否需要更新和改造。
（4）社会经济发展是否对电网提出了更高的可靠性要求等。
????年电力系统地理位置接线现况图详见附图一。
2.2 用电需求预测
2.2.1供电区区域概括
简述本工程所在供电区（如佳木斯供电区包括佳木斯地区及依兰、方正、通河三县）及所在地区（即所在县、市）区域概括，地理位置、面积、人口、所辖行政地区、地势、河流温度、降水、自然资源、交通等情况。
说明本工程所在供电区及所在地区区域历史国民经济和社会发展情况及历史用电情况。给出并简单分析国民生产总值。
××供电区供电量、负荷历史数据统计表
表2-3 单位：亿kWh、MW

现况年-5年
现况年-4年
现况年-3年
现况年-2年
现况年-1年
现况年
平均增长率
供电量

年增长率

供电负荷

年增长率

注：现况年为开展可研设计工作的前一个自然年,年度按照????年方式填写。
2.2.2供电区区域经济和社会发展规划
简述本工程所在供电区及所在地区国民经济和社会发展规划情况，分类论述地区用电需求发展趋势、电量增长重点项目等相关内容。
2.2.3本工程供电分区及功能定位
本工程供电分区及功能定位（通常一个变电站的供电范围定义为一个供电分区）。重点描述本工程所在地区供电范围划分、现有负荷性质、用电需求类别、供电可靠性要求，及本工程在电网中的地位和作用。
2.2.4供电区用电需求预测
阐述本工程所在供电区的电力（或电网）发展规划的负荷预测结果。
供电区现有变电站电力负荷分配预测表
表2-4 单位： MW

变电容量
现况年
投产年
投产年+1年
投产年+2年
投产年+3年
投产年+4年
2015年
2020年
供电区变电总容量

现有变电站1

现有变电站2

……

现有变电站N

合计

同时率

供地区综合最大

注：五年规划期内逐年预测,远景年结合地区经济发展规划按5年间隔预测。
供电区变电容量平衡表
表2-5 单位： MW

变电容量
现况年负荷
2015年
2020年
负荷值
需要容量
容量缺额
负荷值
需要容量
容量缺额
负荷值
需要容量
容量缺额
现有变电站1

现有变电站2

……

现有变电站N

合计

2.2.5供电分区用电需求预测
阐述本工程供电分区及相邻供电分区的电力（或电网）发展规划的负荷预测结果。

本工程供电分区内新增点负荷统计表
表2-6 单位： MW
序号
项目名称
负荷性质
投产年及负荷
达产年及负荷
投产年
负荷（MW）
达产年
负荷（MW）

……
……

注：达产年是指产量达到设计/预期生产能力的那一年。
本工程所在地区投产年及远景年负荷分布图（A4，黑白），要求画出相对地理位置。编号为图2-1（以下编号均以此图为例）。
本工程供电分区及相邻供电分区电力负荷现况及预测表
表2-7 单位： MW

现况年
投产年
投产年+1年
投产年+2年
投产年+3年
投产年+4年
2015年
2020年
本工程变电站

相邻变电站1

相邻变电站2

……

合计

同时率

本地区综合最大

注：相邻变电站包括规划变电站。
本工程供电分区及相邻供电分区供电量现况及预测表
表2-8 单位： 万kWh

现况年
投产年
投产年+1年
投产年+2年
投产年+3年
投产年+4年
2015年
2020年
本工程变电站

相邻变电站1

相邻变电站2

……

合计

注：相邻变电站包括规划变电站。
2.3 电力电量平衡
2.3.1装机规划
根据经评审的相关规划，概述与本工程有关电网设计水平年内和远景规划期内的装机安排，列出规划期内电源名称、装机规模、装机进度和机组退役计划表。
地区电源装机规划表
表2-9 单位： MW
电厂（场）名称
现况年
投产年
投产年+1年
投产年+2年
投产年+3年
……
2015年
2020年

……

机组退役计划表（选填）
表2-? 单位： MW
电厂（场）名称
现况年
投产年
投产年+1年
投产年+2年
投产年+3年
……
2015年
2020年

……

2.3.2电力平衡
计算与项目有关地区的逐年电力，确定与工程有关的各供电区间电力流向及同一供电区内相关电压等级间交换的电力。
220kV电压层电力平衡表
表2-10 单位：MW
项目
现况年
投产年
投产年+1年
投产年+2年
……
2015年
2020年
1.供电负荷 （最大）

（腰荷）

2.统调装机

其中：水电

火电

风电

3.备用容量

其中：水电

火电

4.供电出力 （最大）

（腰荷）

5.电力盈亏 （最大）

（腰荷）

注：水电装机比重较高地区可考虑计算夏大方式。
2.3.3110（66）电压层平衡情况（必要时）
对于新建变电站或扩建变压器工程，必要时应该对其供电范围内或相关供电区110（66）kV层平衡情况进行分析。（以便为新增变压器容量及规模提供依据）
2.4 工程项目的提出
结合用电需求预测、变电容量平衡、电力电量平衡的分析结论，说明本工程项目的建设提出。
2.5 相关电网规划
概述与本工程有关的同级及上一电压等级电网规划。包含相关的在建、核准和规划的发输变电项目，简述项目的建设规模和投产进度。
????年(本工程投产年)电网地理位置接线图详见附图二。
2.6 工程建设的必要性
工程建设必要性一般从以下几方面论述：
（1）电源建设送出的需要。
（2）满足用电需求的需要。
（3）保证供电可靠性的需要。
（4）优化网络结构的需要（电磁解环、控制短路电流、下级电网结构整理、与上级电网衔接）。
（5）系统传输或功率交换的需要。
（6）节能降耗的需要。
（7）其他方面的需要。
2.7 工程建设方案及相关电气计算
2.7.1本工程供电范围
根据本工程所在地区的电网现状、电网规划、负荷分布及发展情况，确定本工程的合理供电范围。
2.7.2变电站站址选择
根据第四章（变电站站址选择）论述情况，描述推荐变电站站址情况。
2.7.3电压等级选择
根据供电范围划分及变电站站址选择情况，确定变电站主变压器中、低压侧电压等级。必要时进行多种方案分析比选。
2.7.4 主变容量选择
根据分层分区电力平衡结果，结合负荷增长情况，合理确定本工程变压器单组容量、本期建设的台数和终期建设的台数。
2.7.5 接入系统方案
根据电网规划、原有网络特点、负荷分布、负荷重要性、断面输电能力、先进适用新技术应用的可能性等情况，提出不少于两种接入系统方案（每个方案均为可行方案）。
必要时插入方案比较图。
????年(远景规划年)电网位置接线图详见附图三。
接入系统方案图（A4，黑白），要求画出相对地理位置。编号为图2-2、图2-3（以下编号均以2个方案为例）。
2.7.6 下级电压整理方案
根据电网规划、原有网络特点、负荷分布、负荷重要性等情况，提出不少于两种下级电压整理方案（每个方案均为可行方案）。
下级电压整理方案图（A4，黑白），要求画出相对地理位置。编号为图2-?、图2-?。

52
××设计院

图2-2 接入系统方案一
图2-3 接入系统方案图（方案一）

图2-3 接入系统方案二

2.7.7 线路型式及导线截面选择
根据正常运行方式、N-1运行方式下的最大输送容量，考虑到电网发展，确定比选方案线路型式及导线截面。必要时对不同导线型式及截面、网损等进行详细技术经济比较。
2.7.8潮流计算分析
按设计水平年，对各方案进行正常及故障运行方式下的潮流计算分析，校核各方案的潮流稳定和网络结构的合理性，并为选择送电线路导线截面和变电设备的参数提供依据。
提供各方案正常方式潮流图（示例如下图），并提供正常及主要断面N-1方式计算结果表。

图2-? ????年方案一冬季大负荷正常方式潮流图（单位：kV、MW）

图2-? ????年方案二冬季大负荷正常方式潮流图（单位：kV、MW）

方案一 正常及N-1方式下潮流计算结果
表2-8 单位：MW
线路名称
正常方式
断××变—××变线路
断××变—××变线路
断××变—××变线路
……
线路潮流
××变—××变线路
2×576

××变—××变线路

××变—××变线路

……

方案二 正常及N-1方式下潮流计算结果
表2-9 单位：MW
线路名称
正常方式
断××变—××变线路
断××变—××变线路
断××变—××变线路
……
线路潮流
××变—××变线路
2×576

××变—××变线路

××变—××变线路

……

2.7.9稳定计算分析（必要时）
进行相关故障运行方式下的稳定计算，必要时，进行严重故障条件下的稳定校核，分析设计方案的稳定水平。当稳定水平较低时，分析和研究提高电网稳定水平的措施。提供各方案故障运行方式下的发电机功角及母线电压的曲线图。
2.7.10方案比选
对接入系统方案进行充分的技术、经济综合比较，提出接入系统推荐方案。
接入系统方案技术经济比较表
表2-10 单位：万元
序号
项目
方案一
方案二
一
比选投资

1
变电投资

2
送电投资

二
年运行费

1
变电折旧维护费

2
送电折旧维护费

3
电能损失费
问尚军

三
年费用

2.7.11 无功补偿平衡及调压计算
对推荐方案进行设计水平年无功平衡计算，研究大、小运行方式下的无功平衡，确定无功补偿设备的型式、容量及安装地点；选择变压器的调压方式。必要时，对调压进行专题计算。
调压计算结果表
表2-11 单位：kV
主变变比
项目
最大方式
最小方式
计算方式
高压侧
电压
中（低）压侧
电压
高压侧
电压
中（低）压侧
电压
???/??
正常运行

断××—××线路

……

???/??
正常运行

断××—××线路

……

……

无功配置计算结果表
表2-12 单位：kV
电容器投切
项目
最大方式
最小方式
计算方式
高压侧
电压
中（低）压侧
电压
高压侧
电压
中（低）压侧
电压
不投
正常运行

断××—××线路

……

投一组
正常运行

断××—××线路

……

……

2.7.12 短路电流计算
（1）按设计水平年及投运后5～10年左右的系统发展，针对推荐方案计算与本工程有关的各主要枢纽点最大三相和单相短路电流，选择新增断路器（设备）的遮断容量，校核己有断路器（设备）的适应性。
（2）系统的短路电流宜限制在合理的水平，必要时开展短路电流专题研究，提出限制短路电流的措施和要求。
短路电流计算结果表（分投产年和远景年）
????年短路电流计算结果表
表2-13 单位：kV、MVA、kA
变电站名称
母线电压等级
三相短路
单相短路
短路容量
短路电流
短路容量
短路电流

远景年短路电流计算结果表
表2-14 单位：kV、MVA、kA
变电站名称
母线电压等级
三相短路
单相短路
短路容量
短路电流
短路容量
短路电流

2.7.10消弧装置
对推荐方案进行设计水平年电容电流计算，确定消弧设备的型式、容量及安装地点。
2.8 电气参数选择
2.8.1 主变参数
结合潮流、调相调压及短路电流计算，确定变压器的额定主抽头、阻抗、调压方式等。
2.8.2 短路电流水平
提出变电站高、中压母线侧设备选择的短路电流水平；必要时，应结合系统要求，对变电站母线通流容量、电气设备额定电流提出初步要求。
2.8.3 无功补偿容量
按变电站规划规模和本期工程规模，根据分层分区无功平衡结果，结合调相、调压计算和短路电流计算，分别计算提出远期和本期低压无功补偿容量需求。
2.8.4 电气主接线
结合变电站接入系统方案及分期建设情况，提出系统对变电站电气主接线的要求。
2.9 电力系统一次结论与建议
简要说明本工程建设的必要性、投产时间、节能降耗效益，推荐接入系统方案、工程规模及有关电气参数，必要时提出需进一步分析研究的关键问题和下一步工作建议。
2.9.1 变电站工程
简要说明变电站终期及本期变压器容量、台数；各电压等级出线回路数、出线方向；无功补偿装置容量、安装位置；消弧设备的型式、容量及安装地点。对扩建、改建工程，应说明工程终期、已建及本期建设规模。
2.9.2 线路工程
说明线路起迄点、长度、导线型式及导线截面。

3 电力系统二次
设计应根据保护、自动化、通信等新技术的发展，积极采用先进适用技术，并有效实现各应用系统的衔接与整合。
3.1 系统继电保护
3.1.1 现况和存在的问题
概述与本工程有关的系统继电保护现况，包括配置、通道使用情况、运行动作情况，并对存在的问题进行分析。
简述一次系统接入方案；简述变电站电气主接线；详述所涉及线路的现况特点（新建线路、改扩建线路、“p”接等，同塔架设线路）；对于改扩建线路，详述相关线路保护现况，包括线路保护设备配置、保护通道使用、运行年限及运行状况、是否列入改造计划等。对系统保护存在的问题进行分析。
3.1.2 系统继电保护配置方案
分析一次系统对继电保护配置的特殊要求，论述系统继电保护配置原则。提出与本工程相关线路保护、母线保护、自动重合闸、故障录波器及专用故障测距等的配置方案。
系统继电保护配置方案图选详见附图四。
3.1.3 保护及故障信息管理系统子站
概述与本工程相关的电网保护及故障信息管理系统配置情况，提出本工程子站配置原则。
3.1.5 对通信通道的技术要求
提出保护对通信通道的技术要求，包括传输时延、带宽、接口方式等。
3.1.6 对相关专业的技术要求。
提出对电流互感器、直流电源等的技术要求。
3.2 安全稳定控制装置
以一次系统的潮流、稳定计算为基础，进行必要的补充校核计算，对系统进行稳定分析，提出是否需配置安全稳定控制装置。
3.3 调度自动化
3.3.1 现况及存在的问题
概述与本工程相关的调度端能量管理系统、调度数据网络等的现况及存在问题。
3.3.2 远动系统
根据调度关系，提出远动系统配置方案，明确技术要求及远动信息采集和传输要求。
图3-1 远动信息配置图（黑白图）。
3.3.3 相关调度端系统
根据电网二次系统规划，结合本工程建设，说明完善和改造相关调度端系统的必要性、可行性，提出改造完善方案和投资估算。
3.4 电能计量装置及电能量远方终端
3.4.1 现况及存在的问题
简述与本工程有关的电能量计量（费）系统现况及存在的问题。
3.4.2 电能计量装置及电能量远方终端配置
根据各相关电网电能量计量（费）建设要求，提出本工程计费、考核关口计量点设置原则，明确关口计量装置和电能量采集处理终端配置方案，提出电能量信息传送及通道配置要求。
3.5 调度数据通信网络接入设备
根据相关调度端调度数据通信网络总体方案要求，分析本工程在网络中的作用和地位，提出本工程调度数据通信网络接入设备配置要求、网络接入方案和通道配置要求。
3.6 二次系统安全防护
根据电力二次系统安全防护总体要求，分析本工程各应用系统与网络信息交换、信息传输和安全隔离要求，提出二次系统安全防护设备和软件配置要求。
3.7 系统通信
3.7.1 现况及存在的问题
概述与本工程相关的通信传输网络、调度程控交换网、综合数据网等的现况及存在的问题，与本工程相关的已立项或在建通信项目情况等。
图3-2 光缆现况图。（须反映该区域光缆网络结构，黑白图）
图3-3 ××地区传输A网拓扑现况图、图3-4 ××地区传输B网拓扑现况图。（须反映该区域传输网络结构，黑白图）
3.7.2 需求分析
根据各相关的电网通信规划，分析本工程在通信各网络中的地位和作用，分析各业务应用系统（包括保护、安全自动装置、信息系统）对通道数量和技术的要求。
通道需求统计表
表3-1
序号
通信通道起止点
带宽
数量
承载业务
备 注
1
变电站-黑龙江省调

2
变电站-××地调

3
变电站-××集控中心

4
线路保护通道

5
其他

3.7.3 系统通信方案
根据通道需求，提出本工程系统通信建设方案，包括光缆建设方案、光通信电路建设方案、组网方案、载波通道建设方案、微波通道建设方案等。
根据工程实际情况，设计应提出1个及以上可行方案，如存在多个可行方案则需进行相应的技术经济比较，提出推荐方案。
图3-5 光缆建设方案图（黑白图）。
图3-6 传输A网建设方案图、图3-7 传输B网建设方案图（黑白图）。
图3-8 光传输设备配置图。
图3-9 话路配置图。
图3-10 通信电源供电示意图。
3.7.4 通道组织
按通信推荐方案组织本工程新增通信通道。
图3-11 通信通道组织图（黑白图）。（要求与通道需求统计表一一对应）
3.7.5 综合数据网
根据相关电网综合数据通信网络总体方案要求，分析本工程在网络中的作用和地位及各应用系统接入要求，提出本工程综合数据通信网络设备配置要求、网络接入方案和通道配置要求。
3.8 电力系统二次系统结论及建议
对电力系统二次部分提出结论性意见及建议。对于与本工
