CHANGSHA UNIVERSITY OF SCIENCE & TECHNOLOGY

毕业设计（论文）

题目： 电能计量装置的无线抄表系统

电能计量装置的无线抄表系统
电能计量装置的无线抄表系统的设计

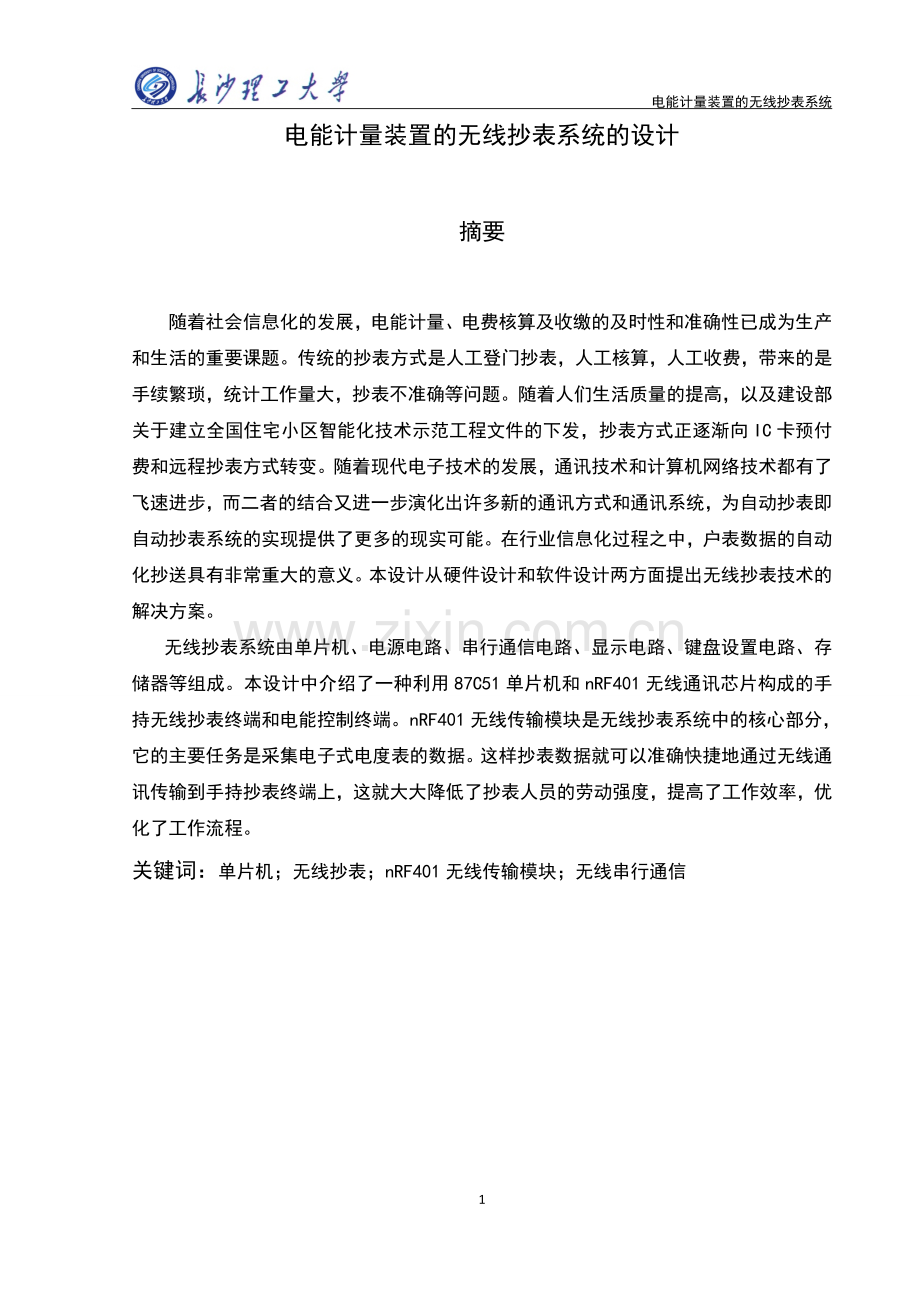

摘要

随着社会信息化的发展，电能计量、电费核算及收缴的及时性和准确性已成为生产和生活的重要课题。传统的抄表方式是人工登门抄表，人工核算，人工收费，带来的是手续繁琐，统计工作量大，抄表不准确等问题。随着人们生活质量的提高，以及建设部关于建立全国住宅小区智能化技术示范工程文件的下发，抄表方式正逐渐向IC卡预付费和远程抄表方式转变。随着现代电子技术的发展，通讯技术和计算机网络技术都有了飞速进步，而二者的结合又进一步演化出许多新的通讯方式和通讯系统，为自动抄表即自动抄表系统的实现提供了更多的现实可能。在行业信息化过程之中，户表数据的自动化抄送具有非常重大的意义。本设计从硬件设计和软件设计两方面提出无线抄表技术的解决方案。
无线抄表系统由单片机、电源电路、串行通信电路、显示电路、键盘设置电路、存储器等组成。本设计中介绍了一种利用87C51单片机和nRF401无线通讯芯片构成的手持无线抄表终端和电能控制终端。nRF401无线传输模块是无线抄表系统中的核心部分，它的主要任务是采集电子式电度表的数据。这样抄表数据就可以准确快捷地通过无线通讯传输到手持抄表终端上，这就大大降低了抄表人员的劳动强度，提高了工作效率，优化了工作流程。
关键词：单片机；无线抄表；nRF401无线传输模块；无线串行通信

THE DESIGNING OF WIRELESS METER READIND SYSTEM 0F ENERGY METERING DEVICES

ABSTRACT

With the development of information society, the timeliness and accuracy of energy metering, electricity accounts and the collection has become an important subject of production and life. The Traditional method of meter reading is manual door meter reading, artificial accounting, labor charges, there is some problem of cumbersome, large amount of statistical work, the meter is not accurate and so on. With the improvement of the quality of life, as well as the Ministry of Construction issued on the establishment of a nationwide residential intelligent technology demonstration project file, the meter reading is gradually changes to the IC card pre-paid and remote meter reading. With the development of modern electronic technology, communication technology and computer network technology has made ​​rapid progress, while the combination of the two further evolved many new means of communication and communication systems, providing more realistic chances to the implementation of automatic meter reading system.In the information—based industries process，It is of great significance for table households automation to copy data. The design apply proposed solutions from two aspect of hardware and software for wireless meter reading technology.
This wireless meter reading system is consisted by microcontroller，power supply circuit，serial communication，display circuits，circuit keyboard settings，memory and other components The design introduces handheld wireless meter reading terminal and Power control terminal use of SCM and wireless communication chip microcontroller of nRF401. The nRF401-based witless network meter reading technology is the core part of the system, Its main task is to collect electronic meter data. So that the meter reading data can be transported through the wireless communication to the handheld meter reading terminal accurately and quickly, which greatly reduces the labor intensity of the meter reading staff, improve the work efficiency, and optimize the workflow.

Key words：SCM；Wireless Meter Reading；nRF401 wireless transmission module;
Wireless Serial Communication.

3

目录

1 绪论 1
1.1设计的现状和发展趋势 2
1.2 课题简介 3
2 方案的设计与论证 4
2.1各种无线传输技术的比较 4
2.2系统原理图 6
3 硬件设计 9
3.1无线传输系统 9
3.1.1 应用电路及设计应注意问题 11
3.1.2 通信协议的设计 15
3.2手持终端版设计 16
3.2.1手持抄表终端的功能及结构 16
3.2.2 手持终端板电路图 19
3.2.3抄表流程 20
3.2.4数据记录 21
3.3电能控制板设计 21
4 软件设计 24
4.1手持抄表终端软件设计 24
4.2电能控制板软件设计 25
5 总结 28
参考文献 29
致谢 30
附录A 手持终端板电路图 31
附录B 电能控制板电路图 32

1

1 绪论

长期以来，水电供应部门对用户电表、水表、煤气计量都采用传统的手工抄表方式，该方法费时、费力，缺乏准确性和及时性，不利于供应部门进行更深层次的分析和管理决策，在行业信息化过程之中，户表数据的 自动化抄送具有非常重大的意义。准确的计量用电关系到用电户和电力公司双方的利益，因而越来越受到重视。特别是在城乡电网改造实现“一户一表”后，抄表的数量和工作量爆炸性增长，电力信息系统的建设和完善愈显重要。
经济体制改革的深入，电能计量、电费核算及收缴的及时性和准确性已成为用电企业的重要课题；而且目前我国电能数据的采集基本上为手工抄表，需要抄表人员走家串户，每月或每两月抄一次，再通过微机或手工制作的电费单催缴用户缴费，存在着错抄、漏抄、估抄等问题。自动抄表系统的研制与应用时解决上述问题的有效途径之一，而无线抄表系统则是自动抄表系统中一种较优的方式。该系统的实现是迈向配电自动化的第一步，并有助于提高电力系统用电管理的水平。
随着经济的不断发展，人们生活水平的不断提高，长期以来，电表数据抄送问题都是相关供应部门非常想解决的问题。因此，在行业信息化过程中，用户电表数据的自动化抄表具有非常重大的意义。况且，水、电、气等已经成为人们社会生活中必不可少的生活之需。因此，研发一款能适应于当今社会、人们生活需要的无线抄表系统其意义不言而喻！能否解决好现实生活中的抄表问题至少具有以下的现实意义：
第一，节省供电部门的人力资源，提高其经济效益。传统的手动抄表是要由劳动力挨家挨户的去抄写，这样的抄表方式不但需要大量的劳动力资源，工作效率低下，而且还时常会出现抄表错误，漏抄的情况，造成供应部门亏损。无线抄表系统则可以节省相当一部分的劳动力资源，工作效率特别高，
第二，给用户带来方便。传统的手动抄表系统由人力抄写，难免有抄错、误抄的情况，这样用户和供应部门之间常常会因抄错数字或错抄而产生误会或带来不便。无线抄表系统的应用则不会出现这样的情况。
第三，实现的需要。目前应用于实际生活中的无线抄表系统还没有完全普及，随着无线抄表系统应用潜能的不断提高，许多国家都在致力于研发这样的抄表系统，无线抄表系统的研发与应用对于我们国家这样一个拥有13亿人口的发展中国家而言的现实意义更加重要[1]。
1.1设计的现状和发展趋势
抄表机是1985年以后才在我国开始流行起来的新名词，当年前能源部组派的访美供电考察团在他们所到过的尼亚加拉一莫哈克、休斯敦、达拉斯、洛杉矶、南加利福尼亚等地都看到了用抄表微机抄表，取消了原有的手抄写和光电输入计算机的落后方式并废弃了抄表卡簿，促进了用户信息系统的发展。
1986年我同各地电力基层电力营销管理部门开始试用抄表机来解决因用户数量迅速增加及电价日益复杂引起的抄表、计算机管理人手严重不足的矛盾；并且在其它领域的应用也有所尝试。上海木材公司于1987年进口一批美国MSI公司的PD—II抄表微机，用于码头上圆木的清点入库管理工作；国内某供电公司也进口了一小批PD-IIT型抄表微机，试用于用户用电量的抄表工作。
国内对进口抄表微机的试用，发现不能完全适应我国的抄表需要，主要原因是：
(1)引进的抄表微机都只能作57点阵西文字符显示，不能显示汉字信息，不便于我国现场抄表工作。
(2)引进的抄表微机绝大部分抄表程序及格式均固化于ROM中，这在国外电价项目及类别固定的情况是适用的。而我国在20世纪80年代末期正处于经济改革阶段，不但电价项目与类别经常改变，而且电力营销管理的体制和方式也在逐渐变革中。因此，采用固化于ROM中的抄表程序和格式就很不放便了。
(3)引进的设备功能复杂，体积较大，不便于现场操作。
(4)国外产品价格较贵，例如ITRON的DATACAPH每台售价2000美元，在国内难以普及推广。
我国自1986年开始自行研制并推广抄表机的应用。在此后的七八年中，由于抄表机与纸卡抄表相比具有明显的优势，国内对抄表机的需求大幅度增加，抄表机在这期间获得了迅速的推广。
准确的计量用电关系到用电户和电力公司双方的利益，因而越来越受到重视。特别是在城乡电网改造实现“一户一表”后，抄表的数量和工作量爆炸性增长，电力信息系统的建设和完善愈显重要，这一切都为无线抄表系统的发展提供了有利的外部环境。随着科学技术的不断发展，社会生产生活的日益繁荣，传统的人工抄表正在逐渐的被无线手持抄表系统所替代，这也正是国内外一种普遍的发展趋势。无线抄表系统比之传统的老式抄表方式有许多优点，弥补了人工抄表的不方便、工作量低下以及供电部门管理困难、效率低的弊端。
无线抄表技术从研发到应用于实际不过区区光阴，目前社会上从事无线抄表系统研发和生产的企业非常之多。无线抄表系统的巨大优越性已被社会和人们广泛认同。随着我国现代化进程的不断加快，无线抄表技术在城市建设和规划，智能楼宇，大型厂矿中得到了普遍应用和推广。相信在不远的将来，这一新型技术也一定会被在广大的农村得到普及，真正为基层电力部门和电力工作者带去效益和便利！无线抄表系统可以在一定距离内无线收发数据，误码率低，它是由电能控制板和手持终端板构成，一个控制板可以读取多个电能表的数据，手持终端版可以基于不同技术．目前，主流的无线抄表系统主要有基于GPRS技术的无线抄表系统、基于Zigbee技术的无线抄表系统、基于DSP的无线抄表系统、基于GSM模块的无线抄表系统、基于蓝牙技术的无线抄表系统以及基于各种无线通信芯片的抄表系统[2]。
1.2 课题简介
根据题目要求，本设计中采用MCS-51系列单片机87C5l。以87C51单片机为核心，手持终端器通过以蓝牙技术为核心的nRF401无线收发模块接收用户的电能表数据，由单片机程序实现电能表数据采集和读取。
87C51是INTEL公司MCS-5l系列单片机中的基本型产品(能与80C5l、83C51完全兼容)。它是采用INTEL公司可靠的CHMOS工艺技术制造的高性能8位单片机，属于标准的MCS-5l的体系结构和指令系统。它结合了HMOS的高速和高密度技术及CHMOS的低功耗特征，是80C51BH的EPROM版本，具有电改写光擦除的片内4KB EPROM[3]。

2 方案的设计与论证

目前，无线抄表技术已经比较成熟。虽然在功能上都能实现电能计量的无线抄表，但它们的内部结构不大相同，基于的原理也不尽相同。无线抄表系统基于的无线技术也各不相同，大致有基于GPRS技术的无线抄表系统、基于Zigbee技术的无线抄表系统、基于GSM模块的无线抄表系统、基于蓝牙技术的无线抄表系统以及基于红外线技术的无线抄表系统和基于nRF401模块的无线抄表系统等等。
2.1各种无线传输技术的比较
(1)GPRS(General Packet Radio service)为通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。作为一种新的无线数据传输技术被广泛地应用到各种领域，特别适用于间断的、突发性的和频繁的、少量的数据传输，同时也适用于偶尔的大量数据传输。
(2)Zigbee 技术是种基于IEEE批准通过的802.15.4无线标准研制开发的，有关组网、安全和应用软件方面的技术标准。IEEE仅处理低级MAC层(数据链路控制层)和物理层协议，Zigbee 联盟对其网络层协议和API(应用编程接口)进行了标准化。每个协调器可连接多达255个节点，而几个协调器则可以形成一个网络，对路由传输的数目则没有限制。Zigbee 联盟还开发了安全层，以保证这种便携设备不会意外泄漏其标识，完整的Zigbee 协议套件由高层应用规范、应用汇聚层、网络层、数据链路层和物理层组成。网络层以上协议由Zigbee联盟制定，IEEE 802.15.4负责物理层和链路层标准。
(3)GSM远程抄表系统由测量端和被测端两部分组成。测量端可以是一部可收发GSM短信的手机，也可以是电脑与手机的组合。受控端则是一套或多套GSM调制解调器与被测设备的组合。其中，测量端的电脑及手机完成测量期参数的设置与发送，被测端的GSM调制解调器模块接收控制参数并传送给被测设备。同时将受测设备的状态信息回送给测量端。基于GSM模块的无线抄表系统是由监控中心计算机系统、远程抄表终端和GSM无线通讯移动网三部分构成。监控中心计算机系统的主要功能是：定时向下位机发送读表指令，接收下位机发来的电度数，算出电费，然后发送短消息到用户手机，并生成和打印报表等。远程抄表终端的主要功能是：当接收到监控中心发来的指令时读取电度表。并发送到监控中心计算机。若存在偷电，漏电现象自动切断电源。并发送报警短信到监控中心计算机。GSM无线通讯移动网通过GSM调制解调器，建立起监控中心计算机和远程监测终端的通讯联络。
(4)蓝牙(Bluetooth)技术是一种近距离无线通信的标准，可以实现多种智能设备的无线互连，支持数据传输和语音通讯，已成为世界上人们普遍关注的热门通信技术。蓝牙使用2.4GHz ISM(IT业、科学、医疗)全球通自由波段，最高数据传输速率1Mb/s，传输距离为10m，在增加发射功率的情况下，可以达到100m。蓝牙技术与其它类似技术相比较，更具有低成本、低功耗、体积小、点对多点连接、语音与数据混合传输以及高抗干扰能力等优点。
(5)红外无线通信利用950mm近红外段的红外线作为通信信道来实现两点间近距离的信息传输。它一般由红外发射器、红外信道、红外接收器三部分组成。红外发射器将基带二进制数字信号调制为一系列的脉冲串信号，通过红外发射管发射红外信号。红外通信一般选择38KHz频率的红外信号，红外发射管发射该频率的信号，接收管收到后，输出端的电平发生改变。常用的调制方式有通过脉冲宽度来实现信号调制的脉宽调制(PWM)和通过脉冲串之间的时间间隔来实现信号调制的脉时调制(PPM)两种方法。红外接收器接收红外信号，并实现信号的解调，完成数据通信。一般的红外抄表系统是在现场用PDA对用户电子式表计逐个进行数据的抄收，虽然这种方式实现了无纸化过程，提高了工作效率和准确性，同时也防止了抄表过程中的人为因素，但由于针对每个表具进行抄收，工作量比较大，对用户存在一定的安全隐患。红外抄表系统在此基础上增加了采集模块，通过PDA和采集模块之间的红外数据传输来实现抄表[4]。
(6)无线收发芯片CCl000是Chipcon公司推出的单片可编程RF收发芯片，它基于Chipcon’s Smart RF技术，可工作在ISM频段(300～1000MHz)。CC1000集成了射频发射、射频接收、PLL合成、FSK调制解调、可编程控制等多种功能。CCl000采用锁相环技术，发射频率是通过内部的频率合成器来配置的，可配置的范围为300～1000MHz，适合应用跳频协议，一般可配出10或20个频点，该芯片灵敏度为-109dBm，并可自动校准，可编程输出功率为-20dBm到+10dBm，通信速率可达78.6Kbps。CC1000的主要工作参数可由一个串行接口编程设定，使用非常方便并且具有灵活性。CC1000芯片的外围元件较少，且对精度要求不高，并提供三种编码方式与微控制器接口。所以CC1000与一个微控制器和少数几个外接元件便可组成个完整的RF收发系统[5]。
各种无线通信技术的参数比较如下表表示：
表2-1各种无线通信的比较
无线通信技术
频段
距离
功耗
成本
速率
蓝牙
2.4MHz
10米左右
低
高
1Mb/s
Zigbee
2.4GHz/868MHz/915MHz
10米—100米
低
低
250Kb/s
GPRS
480MHZ

高
低
171Kb/s
GSM
890～960MHz

低
高
9.6Kb/s
红外
38KHz
1米左右
低
高
115.5Kb/s
基于nRF401
300～1000MHz
1000米左右
低
低
78.6Kb/s

2.2系统原理图
这套电能计量装置无线抄表系统包括2块射频收发模块和1片INTEL公司MCS-51系列单片机87C51，构成抄表系统的两大部分：手持终端板和电能控制板。射频收发模块采用nRF401无线通信芯片，用来实现无线数据传输；单片机用来进行数据采集后作一些相应的处理。系统硬件框图如图2.1所示。
图2.1中，4路脉冲输入信号来自4个单利脉冲电能表。工作时，单片机需定时测量输入的脉冲，再根据脉冲数与用电量之间的比例关系即可得到用户的用电量。图中虚线框内的单片机数据采集部分是整个系统的核心部分，通过软件的编辑可实现数据采集、数据保存、数据发送和控制命令的接收以及其他数据掉电保护等重要功能。本系统采用的87C5l单片机构成图1中虚线框内所有功能模块。它内置中央处理单元、128字节内部数据存储器RAM、32个双向输入/输出(I/O)口、2个16位定时／计数器和5个两级中断结构，一个全双工串行通信，片内时钟振荡电路。快速脉冲编程，如编写4kB片内ROM仅需12秒。在本系统中，

图2.1 系统结构框图

单片机的资源分配为：T1作为定时器，实现单片机对脉冲量的定时采集。模拟比较器检测系统交换电源工作是否正常。一旦发生掉电情况，模拟比较器中断标志位就被置1，在主程序中不断检测这位；一旦检测到该位为1，则立即将数据写入EEPROM中保存。从掉电到保存时间很短，在这段时间内靠滤波大电容储能供电。在储能放完之前，将保存数据工作完成即可。EEPROM存储器用来保存单片机所测的脉冲数和单片机的地址等一些重要数据。Watch Dog定时器防止单片机“死机”或“跑飞”。串行口UART实现单片机发射/接收模块之间的数据交换。在本系统中，数据的无线传递是通过无线数传模块实现的。为了使模块与单片机、计算机之间的数据传送正确，必须严格按照计算机(单片机)与模块间的传输格式进行数据传送。模块的输出电平为TTL电平，它可与87C51单片机直接连接。与计算机连接时需接一个转换模块。模块与单片机、计算机之间的通信速率为9600b/s，采用1个起始位、8个数据位、1个停止位的格式，与87C51单片机的通信接口方式完全相同。计算机和模块之间的数据传输格式为：

标志字节D7H
控制字节M
数据或参数字节

第一字节为标志字节，其值为十六进制数D7，作用是标志数据传送的开始。第二字节为控制字节，当第二字节小于等于48（30H）时，其值代表传送数据长度。后面字节为数据，当第二字节大于48（30H）时为控制字，后面不再跟数据和参数。模块传给计算机时带CRC校验字节防误措施[6]。

3 硬件设计

无线抄表系统的硬件构成主要包括电能控制板和手持终端板两部分。电能控制板主要用来通过定时测量输入的脉冲，再根据脉冲数与电量之间的比例关系采集用户的用电量；手持终端板则用来通过无线通信技术接收从电能控制板传输来的电能表数据。这两部分都包含有核心部件87C51单片机。由它实现电能控制板和手持终端板的数据后续处理。而连接这两个板块的则是射频收发模块，主要由nRF401无线收发芯片构成。一个单片机应用系统的硬件电路设计包含有两部分内容：一是系统扩展，即单片机内部的功能单元，如ROM、RAM、I/O口、定时/计数器、中断系统等不能满足应用系统的要求时，必须在片外进行扩展，选择适当的芯片，设计相应的电路。二是系统配置，既按照系统功能要求配置外围设备，如键盘、显示器、打印机、A/D、D/A转换器等，要设计合适的接口电路。射频收发模块主要考虑信号发送和接收频率对晶体的要求，数据收发对天线的要求以及PCB布局等等。下面分别对各部分硬件构成做详细的介绍。
3.1无线传输系统
基于对各种无线传输技术的分析论证，本设计中决定采用无线射频模块来实现数据收发(原理图如图3.1所示)。其核心为nRF401无线收发芯片，该芯片是北欧集成电路公司(NORDIC)的产品，是一个为433MHz ISM频段设计的真正单片UHF无线收发芯片，满足欧洲电信工业标准(ETSI)EN300 200-1V1.2.1，它采用FSK 调制解调技术，最高工作速率可以达到20K，发射功率可以调整，最大发射功率是+10dBm。nRF401的天线接口设计为差分天线，以便于使用低成本的PCB天线。它要求非常少的外围元件(约10个)，无需声表滤波器、变容管等昂贵的元件，只需要便宜且易于获得的4MHz晶体，收发天线合一。无需进行初始化和配置，不需要对数据进行编码，有两个工作频宽（433.92/434.33HZ），工作电压范围可以从2.7—5V，还具有待机模式，可以更省电和高效。可方便地嵌入在各种测量和控制系统中进行无线数据传输，在车辆监控、无线抄表、无线232数据通信、计算机遥控遥测系统中应用[7]。
其主要特性如下：
(1) 工作频率为国际通用的数传频段；
(2) FSK调制，抗干扰能力强，特别适合工业控制场合；
(3) 采用PLL频率合成技术，频率稳定性极好；
(4) 灵敏度高，达到105dBM（nRF401）；
(5) 功耗小，接收状态250A，待机状态仅为8A（nRF401）；
(6) 最大发射功率达+10dBm；
(7) 低工作电压（2.7V），可满足低功耗设备的要求；
(8) 具有多个频道，可方便地切换工作频率；
(9) 工作速率最高可达20Kbit/s(nRF401)；
(10)仅外接一个晶体和几个阻容、电感元件，基本无需调试；
(11)因采用了低发射功率、高接收灵敏度的设计，使用无需申请许可证，开阔地的使用距离最远可达1000米(与具体使用环境及元件参数有关)。

图 3.1 无线射频模块原理图

在nRF401内部结构中，LNA是低噪声放大器。当nRF401工作在接收方式时，它接收来自天线的RF信号，然后通过DEM解调后从DOUT端输往控制器，从而实现无线接收数据。PA是功率放大器。当nRF401工作在发送方式时，来自DIN端的准备以无线方式输出的数据经调制后通过PA成为RF信号 然后在天线上发射从而实现无线发送数据。DIN和DOUT可以连接到控制器的位数据输入，输出端(例如RxD和TxD等)。 nRF401频率源由来自OSC的基频通过PLL和VCO频率合成器产生，晶体谐振频率取4.0MHz。合成环形滤波器外接。VCO外接电感可选22nH。
3.1.1 应用电路及设计应注意问题
在实际应用中，微控制器采用Atmel公司的AT87C51，分別用单片机的P1口各管脚控制nRF401的DIN、DOUT、TXEN、PWRUP、CS这五个脚即可。
接口芯片采用美信公司的RS232转换芯片MAX3316，完成单片机和计算机RS232接口的电平转换及数据发送、接收、请求、清除功能。在nRF401芯片使用时，设定好工作频率，进入正常工作状态后，通过单片机根据需要进行收发转换控制，发送/接收数据或进行状态转换。在实际的设计应用中，需要注意以下几个问题：
(1)天线的接入
ANT1和ANT2是接收时LNA的输入，以及发送时功率放大器的输出。连接nRF401的天线是以差分方式连接到nRF401的。在天线端推荐的负载阻抗是400欧姆。射频功率放大器输出是两个开路输出三极管，配制成差分配对方式，功率放大器的VDD必须通过集电极负载，当采用差分环形天线时，VDD必须通过环形天线的中心输入。一个50欧姆的单端天线或测试仪器也可以通过一个差分转换匹配网络连接到nRF401，如图3.2所示。

图 3.2采用单端天线时匹配网络的设计
为了获得最好的RF性能，发送和接收频率误差不能超过7010-6 (30 Hz)，这就要求晶体的稳定度不能低于±3510-6，频率的差异将会导致接收灵敏度产生-12dB/倍程的损失。例如，一个±2010-6频率精度和在温度范围内±2510-6 稳定度的晶体，最大的频率误差将会超过±4510-6。如果发送端和接收端工作在不同的温度环境，在最糟糕的情况下两方的误差将会超过9010-6，结果导致接收端灵敏度下降大约5dB。
ANT1和ANT2是接收LNA的输入及发送时的输出。nRF401的天线是以差分方式连接到nRF401的。在天线端推荐的负载阻抗是400Q。本系统采用PCB环行天线。PCB环行天线的几何结构如图3.3所示。其中天线的物理参数为：a1——天线长度(mm)，a2一一天线宽度(mm)，b1一一环行导体宽度(mm)，b2——环行导体厚度(mm)．

图3.3 环形天线几何结构

环行天线通过C1、C2将谐振频率调整到433MHz，其中电阻R用于控制天线的Q值，天线的环行导体宽度b1为1mm。与天线相关的电容、电阻、电感须满足精度和温度系数的要求．环行天线的等效电路如图3.4所示。根据接收和发送距离的不同要求，可调整天线几何尺寸，具体计算方法下面描述。

图 3.4 环形天线等效电路

在系统中，a1=30mm，a2=50mm，铜层厚度b2=35m，Q=50。天线的工作频率为f0设计中，发射电平S为10dBm(10mW)，接收灵敏RRF=103dBm(0.05012pW)，可以计算出天线的效率η以及信号理想传输距离D。如下：

环形天线等效电路各电感值:

环形天线等效电路电阻值:

无线传输效率为：

系统的理想通信距离大约为：

（2）与单片机公用一个晶振
nRF401 可以与单片机共用一个晶振，图3.5 表示了这种应用的连接方式。需要注意从单片机引入的晶体走线不能离数据线或者控制线太近。

图 3.5 nRF401 与单片机共用一个晶振

3.1.2 通信协议的设计
nRF401在很多时候用在便携及移动式设备，在这种应用中需要尽可能长时间的工作，考虑到电池的能耗，往往需要考虑节能和低功耗设计的问题．为了节能，nRF401平时大多数情况下应处于关闭状态，由于无线部分硬件上是不具备自动唤醒功能的，为了达到节能的目的，必须通过软件方式采用合理的通信协议以保证节能同时不丢失数据。
(1)首先每次发送应该有一个前置码，通常可采用101010101010……，持续一个给定的周期(比如1秒)，这个前置码是节能的基础。
(2)接收端平时可以开启接收几个毫秒，如果没有收到规定的前置101010101010…，然后关闭约1秒，通过检测前置码而获得同步。开关的时间比也就是工作的占空比，增加前置码的周期可以减少工作的时间，从而减少平均工作电流；需要注意的是增加前置码的长度虽然可以降低功耗，但是会降低系统的响应速度，需要根据系统的要求进行确定[9][10]。

软件设计
在设计程序吋，要注意各状态转换的时延。nRF401的通讯速率最高为20kbit/s，发送数据之前需将电路置于发射模式：接收模式转换为发射模式的转换时间至少为1ms；可以发送任意长度的数据；发射模式转换为接收模式的转换时间至少为3ms。在待机模式吋，电路进入待机状态，电路不接收和发射数据。待机模式转换为发射模式的转换时间至少4ms；待机模式转换为接收模式的转换时间至少为5.0ms。
3.2手持终端版设计
3.2.1手持抄表终端的功能及结构
(1)手持抄表终端应具备无线通讯功能，考虑到它不应该占用国家管理的频谱，以及不对其它设备产生干扰，它应该工作在ISM范围内；其次，发射功率在满足通讯要求的条件下应足够小，有效通讯距离一般在10m范围内；通讯的可靠性应较高，且具有检错和纠错的能力。
(2)手持抄表终端可以按操作人员指定的目标抄收某特定数据，也可对指定的某栋建筑的所有用户按顺序抄收全部数据。手持抄表终端应具有相当容量的数据记录和存储能力。记录的内容包括用户的基本情况和实际抄收的数据，数据的记录要绝对可靠。
(3)手持抄表终端应具有汉字显示，抄表人员可以检查用户的情况，观察抄收的数据是否正常，抄收是否完成等。
(4)手持抄表终端应有与PC机进行通讯的串行接口。我们设计的工作模式是：抄表人员出门前，先从管理部门的PC机中下载他即将去抄收的小区用户的有关基本数据，到达小区后手持抄表终端即自动发出信号，实现数据的抄收，工作人员无须干预，但可从手持抄表终端的显示器上观察抄收的有关情况。抄收结束后，通过串行接口将抄收的数据上传到PC机中，然后进行相应的处理。整个过程无须抄收人员的介入，保证了数据的正确可靠，杜绝了一些可能出现的漏洞。
(5)手持抄表终端应具有很低的功耗和较小的体积，以便携带使用。
根据上述考虑，我们设计的手持无线抄表终端的结构如图3.8所示。使用可低电压工作、低功耗的87C51单片机，它是手持终端版的核心部件。利用nRF401装置接收用户电能表数据后，通过单片机程序适当处理后，即能由手持终端板读取出来。其结构图如下所示。手持终端外部扩展有12864的点阵液晶显示器、无线通讯接口、实时时钟、按键，下面分别给予介绍。

按键

显示模块
PB4-7
PB0-2

PB3

87C51

DAC1 Rx、Tx

接收/发射
模块
串行口

转
换
开
关

语音播报

PC
语音播报

图3.8手持终端版结构图
