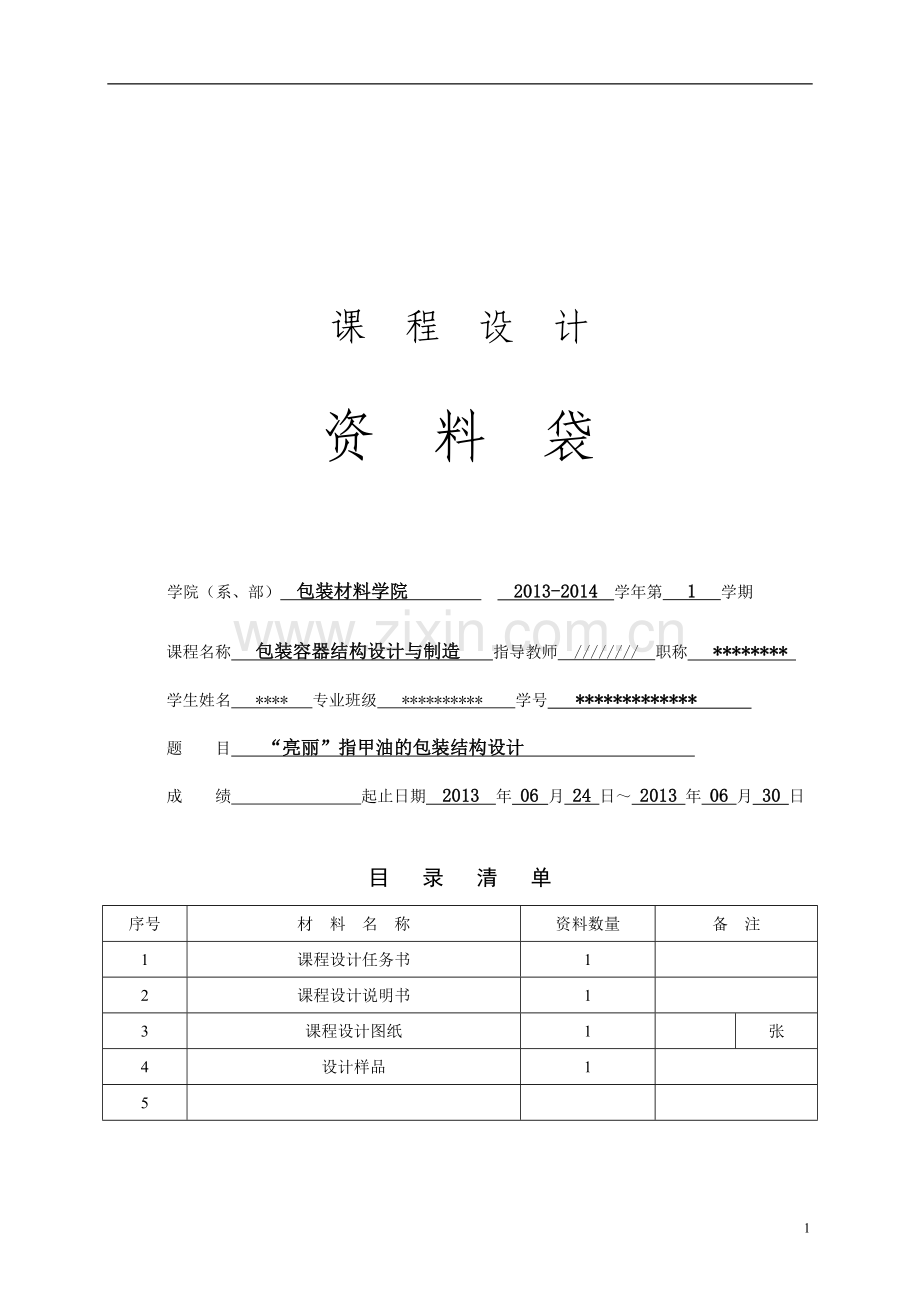

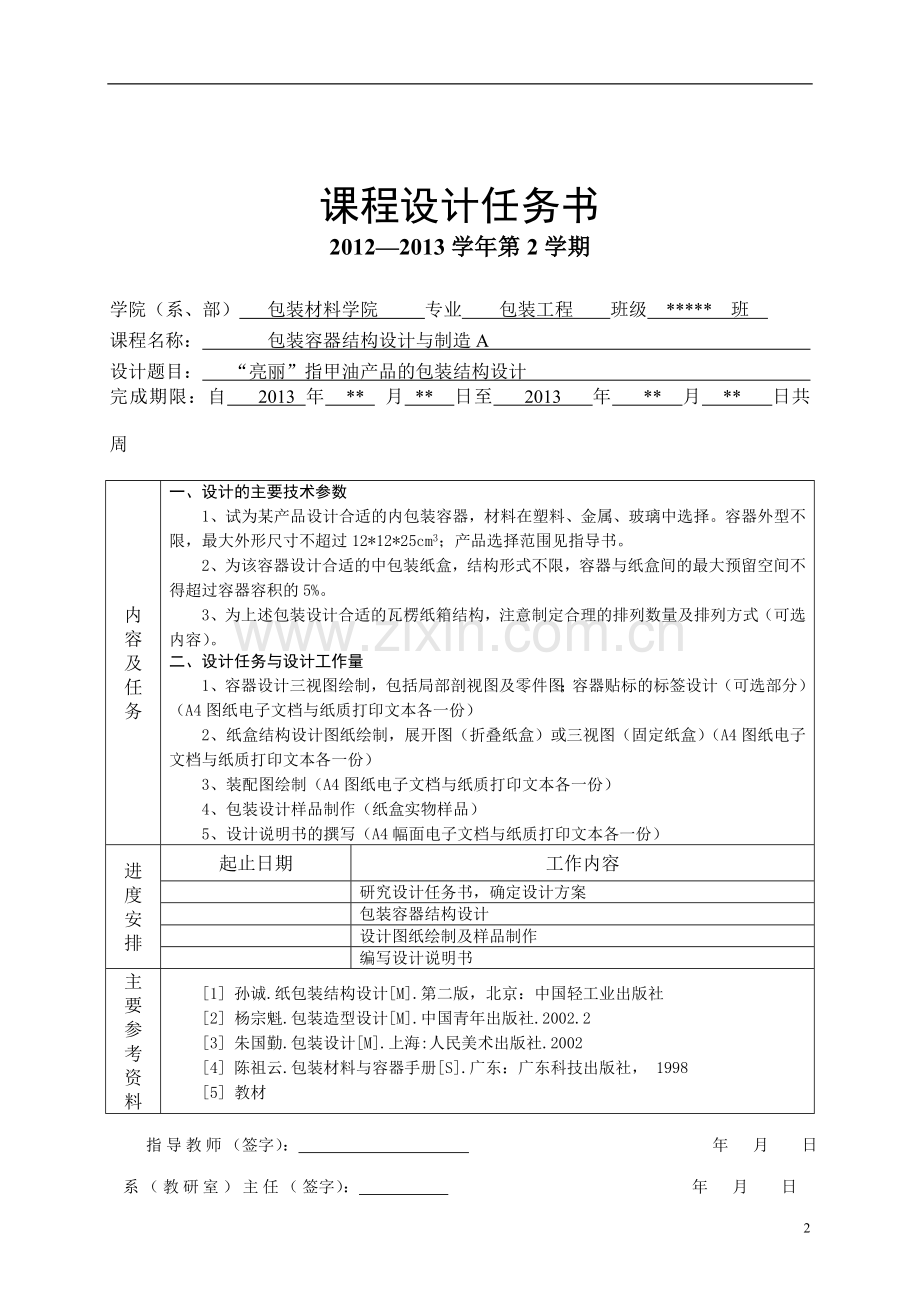

1、课 程 设 计资 料 袋学院(系、部) 包装材料学院 2013-2014 学年第 1 学期 课程名称 包装容器结构设计与制造 指导教师 / 职称 * 学生姓名 * 专业班级 * 学号 * 题 目 “亮丽”指甲油的包装结构设计 成 绩 起止日期 2013 年 06 月 24 日 2013 年 06 月 30 日目 录 清 单序号材 料 名 称资料数量备 注1课程设计任务书12课程设计说明书13课程设计图纸1张4设计样品15课程设计任务书20122013学年第2学期学院(系、部) 包装材料学院 专业 包装工程 班级 * 班 课程名称: 包装容器结构设计与制造A 设计题目: “亮丽”指甲油产品的包装
2、结构设计 完成期限:自 2013 年 * 月 * 日至 2013 年 * 月 * 日共 周内容及任务一、设计的主要技术参数1、试为某产品设计合适的内包装容器,材料在塑料、金属、玻璃中选择。容器外型不限,最大外形尺寸不超过12*12*25cm3;产品选择范围见指导书。2、为该容器设计合适的中包装纸盒,结构形式不限,容器与纸盒间的最大预留空间不得超过容器容积的5%。3、为上述包装设计合适的瓦楞纸箱结构,注意制定合理的排列数量及排列方式(可选内容)。二、设计任务与设计工作量1、容器设计三视图绘制,包括局部剖视图及零件图;容器贴标的标签设计(可选部分)(A4图纸电子文档与纸质打印文本各一份)2、纸盒结
3、构设计图纸绘制,展开图(折叠纸盒)或三视图(固定纸盒)(A4图纸电子文档与纸质打印文本各一份)3、装配图绘制(A4图纸电子文档与纸质打印文本各一份)4、包装设计样品制作(纸盒实物样品)5、设计说明书的撰写(A4幅面电子文档与纸质打印文本各一份)进度安排起止日期工作内容研究设计任务书,确定设计方案包装容器结构设计设计图纸绘制及样品制作编写设计说明书主要参考资料1 孙诚.纸包装结构设计M.第二版,北京:中国轻工业出版社2 杨宗魁.包装造型设计M.中国青年出版社.2002.23 朱国勤.包装设计M.上海:人民美术出版社.20024 陈祖云.包装材料与容器手册S.广东:广东科技出版社, 19985 教
4、材指导教师(签字): 年 月 日系(教研室)主任(签字): 年 月 日包装容器结构设计与制造课程设计设计说明书亮丽指甲油的包装设计起止日期: 2013 年 * 月 * 日 至 2013 年 * 月 * 日学生姓名 *班级*学号*成绩指导教师(签字)包装材料学院2013年*月*日20摘 要 指甲油已经成为当代大众最亲睐最不可或缺的化妆品。指甲油又称“指甲漆”。它主要成分为70%-80%的挥发性溶剂,15%左右的硝化纤维素,少量的油性溶剂、樟脑、钛白粉以及油溶颜料等。指甲油涂于指甲后所形成的薄膜,坚牢而具有适度着色的光泽,即可保护指甲,又赋予指甲一种美感。指甲油中比较出名的是OPI、ORLY,不过
5、价格较高,其他像BK、sweet的也很不错,价格不高,质量挺好。这样同等价位的产品包装的销售功能就显得尤为重要了,在这个包装的销售功能比重越来越重要的国际化市场,市面上的指甲油如何在激烈的竞争中生存壮大,很大程度上在于如何把产品设计成既具有高性价比的内容物、又有不掉身价、符合人心理的包装。本次课程设计就是从以上两方面出发,以亮丽指甲油为例,设计了指甲油包装,内包装采用玻璃瓶,中包装用的是白卡纸,为增强其销售性,在容器造型上采用不同于普通的异型。这样既利用其量大价优的优势,也通过合理的包装增加了其附加价值,从而促进其销售。关键词:化妆品,指甲油,包装结构设计ABSTRACT Nail polis
6、h contemporary mass has become the most popular the most indispensable cosmetics.Nail polish is also called the nail varnish.Its main ingredient is 70 80 volatile solvent, 15right nitrocellulose, a small amount of oily solvents, camphor, titanium pigment and oil soluble pigment.Nail polish coating f
7、ilm formed by after the nails, fast and has a moderate shading luster, can protect the nails, and gives nails a kind of aesthetic feeling.Comparatively famous is OPI nail polish, ORLY, but the price is higher, other like BK, sweet also is very good, the price is not high, the quality is quite good.T
8、his same price product , in the packaging of the proportion of sales function more and more important the internationalization of market, the nail polish on market how to survive in the fierce competition, largely depends on how the product is designed to be both cost-effective contents, and not to
9、drop price, which accords with the packaging of the psychological.This course is designed from two aspects of the above, in beautiful nail polish, for example, designed the nail polish packaging, packaging with glass bottles, in the packing is white cardboard, in order to strengthen its sales, the c
10、ontainer using is different from the ordinary different modelling.Use its already so large amount of the price advantage, also by reasonable packaging increases the additional value, so as to promote its sales.Keywords: cosmetics, nail polish, packaging structure design 目 录1 内装产品特性分析 71.1 产品包装的现状调查与
11、分析71.2 产品的性能及包装要求分析72内包装容器设计82.1容器包装材料的选择82.2包装容器设计方案92.3包装容器结构设计92.4制造工艺选择与分析113中包装纸盒设计123.1纸盒包装材料的选择123.2纸盒包装设计方案123.3 纸盒包装结构设计133.4 纸盒制造工艺154 外包装纸箱设计16 4.1 集装和运输包装的构思 16 4.2 包装箱的选材与设计16 4.3 纸箱的制造工艺185市场预测及设计总结185.1市场预测185.2设计总结18参考文献19附录201 内装产品特性分析1.1 产品包装的现状调查与分析随着我国经济的发展,人民生活水平的提高,物质生活的追求已经不能满
12、足大众需求。而美甲,既是一种审美意识的增强,也是作为现代女性珍爱自我的一种表现,是一种情感的需要。而指甲油并不是高不可攀的奢侈品,它是目前市场上销量最大的美甲类化妆品,已然现今指甲油是大众化、主流化了的化妆品。现在市场上的指甲油有国产也有很多国外的品牌,其中国外的占据了较大的市场份额。但是不管是什么品牌,指甲油的包装都已经基本定型。内包装主要采用的就是玻璃瓶包装,因为它具有化学性稳定、容易成型、规格多样、可以反复使用、使用方便手感好等优点。玻璃瓶的形状也基本固定。1.2 产品的性能及包装要求分析指甲油基本上是以硝化纤维为本料,配上丙酮、醋酸乙酯、乳酸乙酯、苯二甲酸酊类等化学溶剂制成。普通指甲油
13、的成分一般由两类组成,一类是固态成分,主要是色素、闪光物质等;一类是液体的溶剂成分,主要使用的有丙酮、乙酸乙酯 邻苯二甲酸酯、甲醛等。在普通指甲油中,为了达到使指甲油快速干透的目的,加入了大量丙酮、乙酸乙酯成分,这两种成分的特点是极易挥发,所以指甲油能很快干掉。但是丙酮、乙酸乙酯属于危险化学品,它们易燃易爆,在挥发时产生令人炫晕的刺激性气味,对室内空气产生染污(挥发后它们的体积将膨胀一千倍),在长期吸入的情况下,对神经系统可能产生危害,还对粘膜有强刺激性。如果家中有宝宝的话,接触这类成分就更为危险。这些有机溶剂还有一个坏处,就是在多次反复使用于指甲后,会使指甲变色,变脆、发白,导致“美甲不成反
14、毁甲”。所以有的指甲油使用方法指导中就写道:“最好在通风的房间里涂指甲油,否则可能引起头晕”,就是这个道理。所以在包装的过程中应该考虑这些成分的化学性质和物理性质。根据产品的性能,对包装提出了以下要求:(1)包装容器应具有一定的保护性,避免流通过程中外部环境或人为的损伤;(2)对空气、水等具有良好的阻隔性能,以保证产品中的溶剂不挥发和其他成分不被氧气氧化;(3)整个盖的接合处要有足够的密封强度,以保证指甲液不会渗透而出;(4)采用的玻璃瓶瓶体具有良好的强度,满足指甲油使用过程中的保护性;(5)化学性质稳定,且不会产生有害物质污染产品和损害人体健康;另外,从以人为本的角度出发,包装的能开启度要适
15、中,且指甲刷大小要合适,以保证每次打开瓶盖力度符合人机工程学、涂抹量符合每次的使用量。2 内包装容器设计2.1 容器包装材料的选择指甲油主要是采用玻璃瓶包装,因为:1、 玻璃材料具有良好的阻隔性能,可以很好的阻止氧气等气体对内装物的侵袭,同时可以阻止内装物的可挥发性成分想大气中挥发;2、玻璃瓶可以反复多次使用,可以降低包装成本;3、玻璃能够较容易的进行颜色和透明度的改变;4、玻璃瓶安全卫生、有良好的耐腐蚀能力和耐酸蚀能力,适合进行酸性物质的包装;5、此外,由于玻璃瓶适合自动灌装生产线的生产,国内的玻璃瓶自动灌装技术和设备发展也较成熟,采用玻璃瓶包装有一定的生产优势。 指甲油主要是采用玻璃瓶包装
16、,玻璃瓶又分为瓶肩、瓶颈部分和瓶底部分。另外还有一个配套的塑料管盖。瓶体一般采用吹制成型,瓶盖采用注射成型。根据各部分的作用及性能要求、指甲油的性状分析及对包装的要求以及成型加工的难易程度,可以采用PP瓶盖的包装材料。瓶体部分:由于指甲油自身的性状和包装要求,消费者使用的过程中的涂抹产品,在储运过程中外界环境条件,出于包装的保护产品、方便运输、便于销售等的目的,选玻璃作为瓶体部分的材料。玻璃态物质一般是由熔融体快速冷却而得到,从熔融态向玻璃态转变时,冷却过程中黏度急剧增大,质点来不及做有规则排列而形成晶体,没有释出结晶潜热,因此,玻璃态物质比结晶态物质含有较高的内能,其能量介于熔融态和结晶态之
17、间,属于亚稳状态。从力学观点看,玻璃是一种不稳定的高能状态,比如存在低能量状态转化的趋势,即有析晶倾向,所以,玻璃是一种亚稳态固体材料。玻璃态物质从熔融态到固体状态的过程是渐变的,其物理、化学性质的变化也是连续的和渐变的。这与熔体的结晶过程明显不同,结晶过程必然出现新相,在结晶温度点附近,许多性质会发生突变。而玻璃态物质从熔融状态到固体状态是在较宽温度范围内完成的,随着温度逐渐降低,玻璃熔体黏度逐渐增大,最后形成固态玻璃,但是过程中没有新相形成。相反玻璃加热变为熔体的过程也是渐变的。瓶盖:PP的密度为0.89-0.91,是通用塑料中最轻的一种。具有优良的防潮性和抗水性,防止异味透过性较PE好;
18、抗张强度、硬度、耐磨性以及耐热性均优于PE;由于消费者在使用洗面奶的过程中需要多次重复的打开盖上,正由于PP具有极好的耐弯曲疲劳强度,薄处能够经受数万次的折叠弯曲,可以起到铰链作用,大大方便了消费者的开启使用。但是,PP容易受光、热、氧引起导致降解老化,所以通常要添加抗氧化剂和紫外线吸收剂;印刷性不好,在印刷前也必须经过表面处理。2.2 包装容器设计方案指甲油主要的消费群体是女士,所以包装容器的设计应该体现女性的清新、柔美、娇嫩的气质。通过对市场上玻璃瓶供应商所供货物的查询,并且对已推出的其他品牌的同规格的包装的分析,直径为22mm左右的玻璃瓶是适合做指甲油的。玻璃瓶主要由瓶体、瓶颈、瓶肩、瓶
19、盖四个部分组成。四个部分的材料以及成型工艺不尽相同。市面上指甲油的玻璃瓶大小其实已基本固定,只是形状不一样。其结构强度、适加工性能等已被证明,几乎无可挑剔,因此可以采用类似结构。设计示意图如下图:瓶子的外型应横向、纵向统一考虑,不仅要考虑到整体造型美,还要保证强度、刚度以及平稳性,同时还要便于脱模。而此次设计我所设计的包装容器是一个圆柱形,具有最大的体积利用率。其瓶口内径为13mm,瓶高46mm。具体的平面主视草图如图2-1所示: 图2-1 瓶体主视图 2.3 包装容器结构设计2.3.1 容器的壁厚玻璃容器的壁厚是关乎容器结构强度与成型的关键因素,在进行壁厚设计时,应尽量保证各部分壁厚一致;结
20、构不一致时,相差也不能太悬殊;转角处应尽量采用圆角过渡。若壁厚过低,强度以及保护性能达不到要求,而反之则会造成材料的浪费。因此壁厚应当合理。通过查询一些玻璃瓶的规格,瓶身最薄处不小于1.5mm,同一只瓶瓶壁与瓶底厚薄比不大于2:1。所以取壁厚2.0mm。2.3.2 玻璃瓶瓶底和肩的尺寸玻璃瓶瓶底尺寸: 图2-2 瓶底瓶底设计如图2-2,这种类型的瓶底圆角刚好处在瓶根处,这样可以有效解决因瓶底根壁加厚而带来的凹底缺陷,并且能够减小应力集中的现象。因为瓶底承受着几乎所有内容物的质量,所以设计瓶底的壁厚为3mm。其根部内圆角部分半径取值为0.5倍壁厚。即1.5mm.外圆角半径取值为内圆角半径加上壁厚
21、,所以取值为4.5mm。瓶肩的尺寸: 图2-3瓶肩瓶肩的形状如图2-3所示,肩部为缩弧形状,为了更好的配合盖的尺寸和螺纹的尺寸。肩部向内角度为42,底面直径为22mm。瓶口螺纹尺寸:这里采用圆形螺纹,为了便于清除模缝飞边,螺纹可制成间歇状。根据玻璃瓶标准螺纹尺寸,取瓶口螺纹外径为12mm,瓶口外直径为10mm,瓶口内直径为7mm, 螺纹高度为1mm,螺距为2mm。2.3.3 盖的尺寸 指甲油盖和肩在旋紧后应具有良好的密封性,将指甲油的直径盖相对于管口向内缩进2mm,即盖的直径为16mm。为了使用者能够方便的取出产品,盖采用打入式翻盖,盖总高为28mm,还应设计一些细节,使消费者容易将盖开启。同
22、时为了配合指甲油肩部螺纹而采用阴螺纹,具体尺寸和肩部螺纹尺寸类似,只是为阴螺纹。 图2-4 瓶盖盖的剖视图见图2-4。2.4 制造工艺选择与分析前处理段玻璃瓶喷涂前处理段包括预脱、主脱、表调等,如果是在北方,主脱部分的温度还不能太低,需要保温。否则处理效果就不理想;预热段前处理后就要进入预热段,一般需要810分钟,玻璃瓶最好在到达喷粉室时要使受喷工件有一定的余热,以变增加粉沫的附着力。 玻璃瓶吹灰净化段若所喷工件的工艺要求比较高,此段必不可少,否则工件上若吸附有很多尘埃,加工后的工件表面就会有很多颗粒状,使品质降低;喷粉段此段最关键的就是喷粉师傅的技术问题了,要想创造优良品质,花钱请技术好的师
23、傅还是很划得来烘干段此段要注意的就是温度和烘烤时间,粉末一般180200度为佳,具体要看工件的材质。还有烘干炉距喷粉室不宜太远,一般6米为好。本次设计采用吹制成型工艺制瓶。所谓吹制成型, 是玻璃液由玻璃熔窑出口流出,经供料机形成设定重量和形状的料滴,剪入初型模中吹成或压成初型,再转入成型模中吹成制品。吹成初型再吹成制品的称吹吹法,适宜制成小口器皿和瓶罐。压成初型再吹成制品的称压吹法,适宜制成大口器皿和薄壁瓶罐。3 销售包装设计3.1 纸盒包装材料的选择 通过市场调查可以发现现在市场上化妆品的纸盒多采用白板纸、白卡纸和玻璃卡纸等制成。其中白板纸虽然成本低,但是纸张外观不漂亮,表面的光泽度不高,因
24、此不予选择。其次玻璃卡纸虽然光泽度、平滑度都很高,而且做出来的盒子非常美观时尚,但是,它的印刷难度高、工艺复杂、损耗大,印刷不易上色、油墨干燥速度慢,导致印刷成本上升。因此也不予考虑。而白卡纸的表面光泽度优于白板纸,成本又低于玻璃卡纸,并且白卡纸适用于一般的快速胶印机印刷,印刷成本比较低。因此综合考虑各方面因素我决定选用白卡纸作为纸盒的包装材料。3.2 纸盒包装设计方案由内装物的尺寸定包装纸盒的总体尺寸如下:盒长(L):23mm,盒宽(W):23mm,盒高(H):64mm根据要求取插舌高度T取值为7mm,防尘翼高度D=0.5(W+T)=15mm。纸盒包装结构图如图3-1所示: 图3-1纸盒包装
25、结构图3.3 纸盒包装结构设计3.31盒底与盒盖的设计考虑到被包装物品的质量比较轻,盒底需要承受的重量不是很大,所以从方便成型与制造出发决定采用插口封底式盒底结构,而盒盖结构为了便于整个盒子的成型也采用与盒底一样的插别式另加一可挂边,其结构分别如图3-2、3-3所示; 图3-2 盒底结构 图3-3 盒盖结构3.32盒身的设计 由于本次设计是做的指甲油的包装,本着绿色环保的设计原则,盒体成型采用侧胶封,用传统的粘贴翼形式进行锁合。其图3-4如下: 图3-4 盒身结构图3.3.3 纸盒体板制造尺寸的计算 A-A B-B C-C A-A L6=L7=Li=23mm H2=H4=69mmB-B H1=
26、Hi+3t=69.7mm H3=Hi+3t=69.7mm W6=Wi+t=23.2mm W7=W7C-C L1=Li+t=23.2mm L3=Li+2t=23.5mm L5=Li=23mm W2=Wi+2t=23.5mm W4=Wi+t=23.2mm 图3-5 纸盒立体图3.4 纸盒制造工艺折叠纸盒的加工工艺:1.开切备料 :开切备料也就是根据纸盒的展开图上的形状和尺寸,结合生产设备的规格,将原料纸板切成一定大小的制作单元纸坯。2.印刷:采用印刷速度快,质量比较好的胶印法3.表面加工:为了提升产品的价值运用烫印的方法对纸盒表面进行整饰加工。4.模切:将纸板放置在模切版与压板间,通过施加压力,由
27、模切版将纸板冲切出纸盒所要求的形状,并压出所需要的压痕线。5.剥离落料:纸板经过模切后,要把冲出的纸盒盒坏从整个纸坏中取出,就必须去掉与纸盒盒坏轮廓线相连的废纸边,并清除盒坏中间的多余的部分。6.制盒:将盒坏进行折叠后,对纸盒的粘贴翼进行粘接,而纸盒的盒盖,盒底的组装在产品的包装过程中完成。纸盒成型后以平板状态进行储存和运输,节省了运输空间与开支。4 外包装纸箱设计4.1 集装和运输包装的构思集合包装就是将若干产品或包装件包装在一起,使其形成一个合适的搬运单元,以便于装卸、储存与运输。而目前采用的运输包装器具与相应的集合包装方式主要有捆扎包装、拉伸包装、收缩包装、瓦楞纸箱包装、木箱包装、托盘包
28、装、集装箱包装等。而本次设计采用瓦楞纸箱作为运输包装器具。主要原因如下:1瓦楞纸箱质量轻且结构性能好。2瓦楞纸板具有一定的吸收震动和缓冲能力,因此对商品的保护功能好。3. 瓦楞纸箱折叠后占据的空间小,与其包装的产品质量相比极轻,便于周转、装卸与运输,且储运费用低。4. 易于变更箱型与尺寸、包装适用性强。4.2 包装箱的选材与设计选用3层的B型瓦楞纸板做为纸箱的材料,选择2mm厚的单瓦楞纸板作为内衬材料,箱型选用0201型。考虑内装物的中包装纸盒纸板厚度可知纸盒长为23.2mm、宽为23.2mm、高为69.7mm。在长度方向上选择排5个纸盒,在宽度方向排3个纸盒,高度方向为1个。则可知总体的长宽
29、高比为L:W:H=(23.25):(23.23):(69.71)=116:69.6:6971.6:1.01:1.接近0201型纸箱的最佳尺寸比例1.5:1:1。瓦楞纸箱的内部尺寸的计算:根据公式 式中,Xi是瓦楞纸箱某一方向内部尺寸(mm); xmax是单个被包装商品某一方向最大外形尺寸(mm);n是沿瓦楞纸箱某一方向的排列数目;d是被包装物公差系数(mm); kXi是瓦楞纸箱内部尺寸修正系数(mm);T是衬格或缓冲件厚度(mm)。 长=23.25+2(5-1)+2+3=129mm 宽=23.23+2(3-1)+2+3=78.6mm 高=69.71+2(1-1)+2+3=74.7mm瓦楞纸箱的
30、制造尺寸的计算: 0201型纸箱各截面图如下:A-A W1=W2=W+t=133mm L1=Li+2t=137mm L2=Li+t=133mmB-B H1=H2=Hi+3t=77mm L3=L4=Li+2t=137mmC-C W3=W4=Wi=78.6mmH3=H4=Hi+3t=77mmW5=0.5Wi=39.8mm 瓦楞纸箱的外部尺寸的计算: 根据公式: 式中 -瓦楞纸箱某一方向的外部尺寸,mm; -瓦楞纸箱某一方向的制造尺寸, mm;-瓦楞纸箱外部尺寸修正系数, mm。 则瓦楞纸箱的外部尺寸为:长=133+3=136mm宽=77+3=80mm高=78.7+3=81.7mm取接头尺寸为35m
31、m其结构图如下所示: 图4-1 0201纸箱展开图4.3 纸箱的制造工艺瓦楞纸箱的制造工艺:1.分切压痕工艺:根据所生产纸箱的规格尺寸对瓦楞纸板进行切断与压痕。2.开槽工艺:瓦楞纸板的开槽是在纸板切割下料,并经压痕确定出纸箱的摇盖和纸箱的高度后进行,以开出摇盖,切出接缝接头,以便装箱时折叠或搭盖封合。3.切角、冲孔工艺:切角工艺是在开槽后的工序,其作用是切出接口,便于折合钉箱。而冲孔是冲出捏箱挽孔或通气孔。4.印刷工艺:在瓦楞纸箱上印上产品信息。5市场预测及设计总结5.1市场预测指甲油已成为平民化、大众化的化妆品,市场份额其实很大。随着经济的国际化,国外品牌进驻,而国产品牌大多还停留在技术落后
32、、创新意识薄弱,包装的设计还处于稚嫩的阶段,如何与时俱进,利用本身优势,设计出有竞争力的包装关乎国产品牌能否在激烈的竞争中生存下去。未来的包装将越来越趋于简约、大方的设计风格,简单足够达到促进销售的效果,又能节约资源。绿色包装、合理包装都会是大的趋势,作为国产还可以结合传统文化要素来设计与国外产品相区别的特色产品。5.2设计总结指甲油是一种乳液涂状类化妆品,在进行容器结构设计时,对包装材料的选择非常重要,特别是内包装材料的选择,因为需要多次使用,其化学稳定性、安全卫生性是首先要保证的。其次就是为了其保质期和使用次数,容器的阻隔性、密封性、柔韧性、强度等都需要考虑。为了促进销售,包装容器的设计合
33、理也是必不可少的,既要在造型上考虑结构的美观和艺术性,更重要的是要考虑现有的工艺技术是否能够制造出设计的容器。当然,平面装潢设计也是非常重要的。好的包装设计可以吸引消费者眼球,可以通过其整体设计的风格影响消费者的购买欲望。如果在此基础上能再增加包装的附加价值,使其不只局限于包装的功能,那么会更受消费者亲睐。这次的课程设计,我学会了如何将课堂上的理论知识运用的实际生产设计,了解了进行包装设计的一般步骤和方法,受益匪浅。当然,由于自身知识和实践经验的不足,在此过程中也发现很多不完善的地方,对于高层级的创新设计还没有什么概念。以后仍需在生活中多研究实例,多练习,继续补充理论知识,为以后的设计做准备。
34、参考文献1宋宝丰.包装容器结构设计与制造M.北京:印刷工业出版社,2006.11Songbaofeng.Packaging container constitution design and manufactureMBeijing: The press of the printing industry,2006.112孙诚 纸包装结构设计(第二版) M北京:中国轻工业出版社,2005.1Suncheng.Construct desigen of paper packaging(the second edition)MBeijing: The press of the chinese light
35、 industry,2005.13陈均锴 孟刚.包装设计M北京:化学工业出版社,2004.6Chenjunkai Menggang.Design of packageMBeijing:The press of the themistry industry,2004.64刘喜生.包装材料学M吉林:吉林大学出版社,2006.11Liuxisheng.Packaging materialic MJinlin: The press of Jinin University, 2006.11 5潘松年.包装工艺学(第三版)M北京:印刷工业出版社,2007.3Pansongnian.Packaging technics(the three editon)MBeijing:The press of printing industry,2007.3附 录图纸明细表图纸名称图号盖子三视图A-01玻璃瓶三视图A-02指甲油瓶子三视图A-03指甲油瓶子局部视图A-04盒子展开图A-05盒立体效果图A-06
