某大型小区五期安全技术防范系统初步设计方案—-毕业论文设计.doc

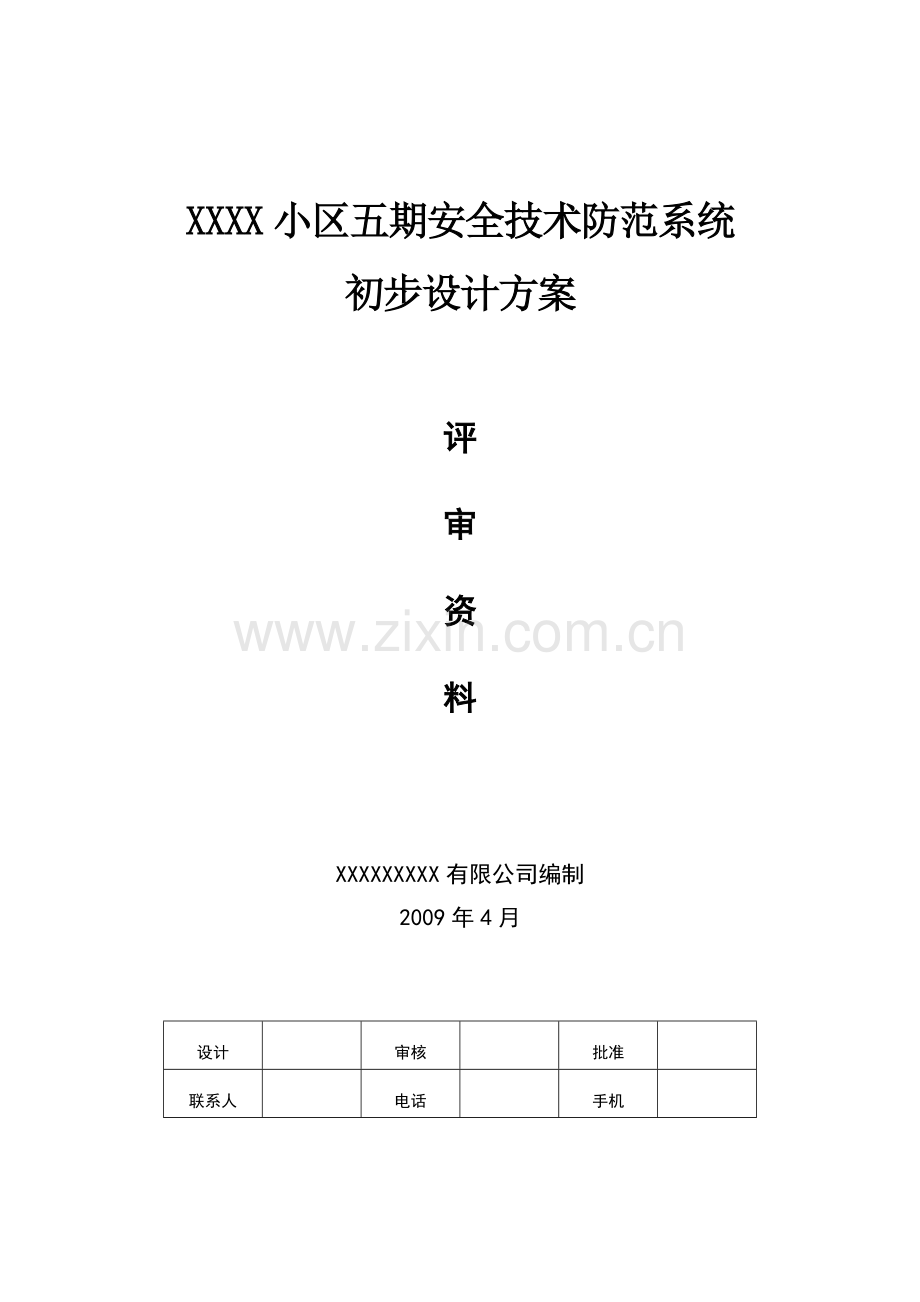

XX小区五期安防系统设计书

XXXX小区五期安全技术防范系统
初步设计方案

评

审

资

料

XXXXXXXXX有限公司编制
2009年4月

设计

审核

批准

联系人

电话

手机

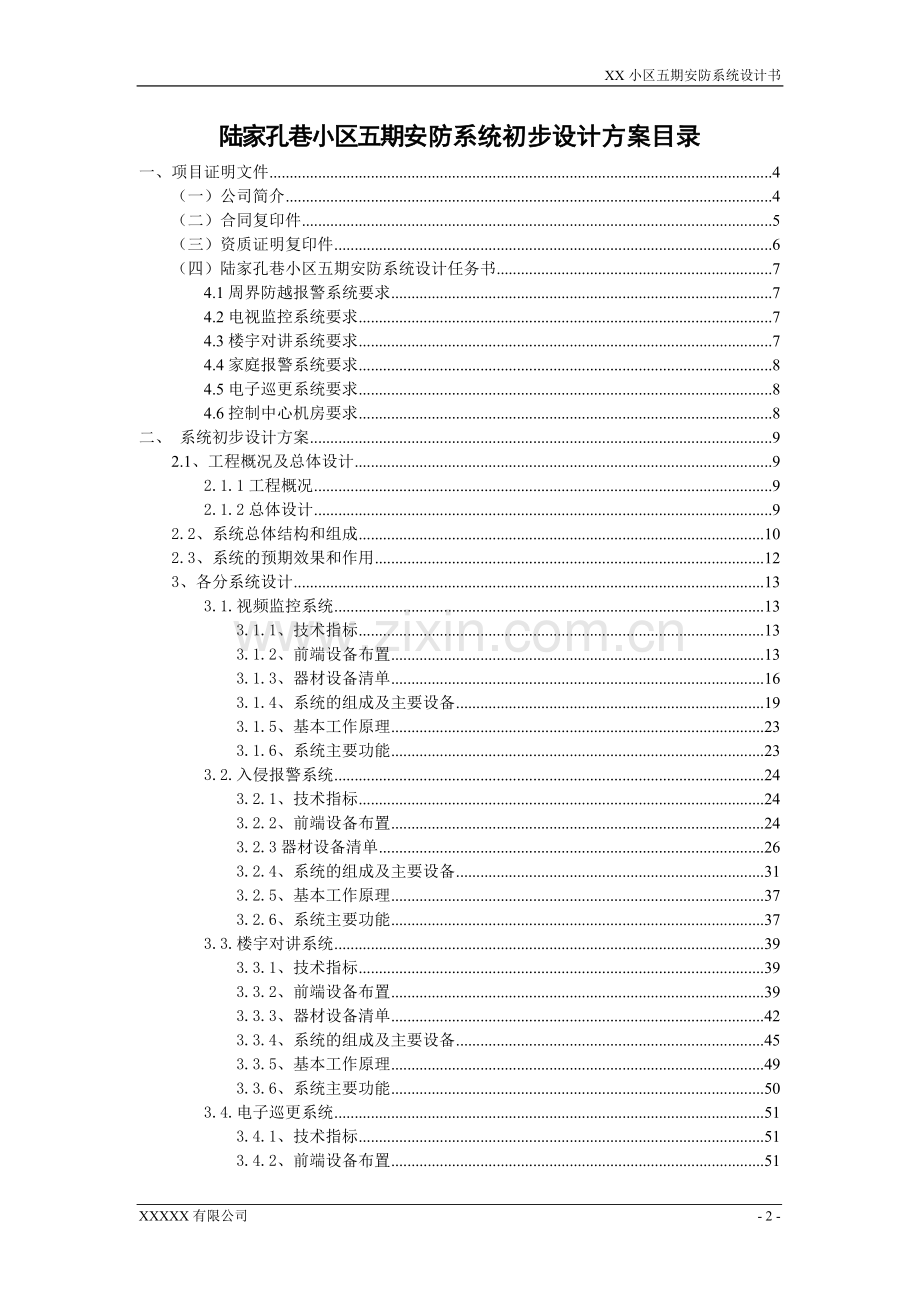

陆家孔巷小区五期安防系统初步设计方案目录
一、项目证明文件 4
（一）公司简介 4
（二）合同复印件 5
（三）资质证明复印件 6
（四）陆家孔巷小区五期安防系统设计任务书 7
4.1周界防越报警系统要求 7
4.2电视监控系统要求 7
4.3楼宇对讲系统要求 7
4.4家庭报警系统要求 8
4.5电子巡更系统要求 8
4.6控制中心机房要求 8
二、 系统初步设计方案 9
2.1、工程概况及总体设计 9
2.1.1工程概况 9
2.1.2总体设计 9
2.2、系统总体结构和组成 10
2.3、系统的预期效果和作用 12
3、各分系统设计 13
3.1.视频监控系统 13
3.1.1、技术指标 13
3.1.2、前端设备布置 13
3.1.3、器材设备清单 16
3.1.4、系统的组成及主要设备 19
3.1.5、基本工作原理 23
3.1.6、系统主要功能 23
3.2.入侵报警系统 24
3.2.1、技术指标 24
3.2.2、前端设备布置 24
3.2.3器材设备清单 26
3.2.4、系统的组成及主要设备 31
3.2.5、基本工作原理 37
3.2.6、系统主要功能 37
3.3.楼宇对讲系统 39
3.3.1、技术指标 39
3.3.2、前端设备布置 39
3.3.3、器材设备清单 42
3.3.4、系统的组成及主要设备 45
3.3.5、基本工作原理 49
3.3.6、系统主要功能 50
3.4.电子巡更系统 51
3.4.1、技术指标 51
3.4.2、前端设备布置 51
3.4.3、器材设备清单 52
3.4.4、系统的组成及主要设备 55
3.4.5、系统主要功能 58
3.5.各系统的集成 58
3.6．安防控制中心室 59
3.7.信号传输与施工 61
4、产品质量证明(附页) 65
5、相关设计图纸资料(附页) 66

一、项目证明文件
（一）公司简介

（二）合同复印件

（三）资质证明复印件

（四）陆家孔巷小区五期安防系统设计任务书
XX小区五期建成后为封闭式管理小区（详见小区规划平面图），为了最大限度的保障本小区内居民的生命财产安全，配套建设小区安防系统，协助小区保安人员更加有效的保障小区安全。
设置周界防越报警系统，电视监控系统，楼宇对讲系统，家庭报警系统，电子巡更系统，五项技防分系统，多重全防卫守护，通过周界报警系统及楼宇对讲系统来确保外来人员不能随意进入本小区，或业主室内，即使进入，通过保安人员巡逻系统，监控系统及家庭报警系统及时发现非法进入人员，由保安员第一时间赶赴现场处理。通过报警系统软件的记录信息及监控录像资料为执法人员处理提供相关有效的依据。
4.1周界防越报警系统要求
沿小区围墙安装封闭报警探测器，连接至控制中心报警软件。
4.2电视监控系统要求
小区主出入口各安装一台强光抑制摄像机，监控进出车辆，小区主要道路交叉口安装红外线防水摄像机，控制中心安装16路硬盘录像机，小区内部监控点可根据实际情况适当增加。
4.3楼宇对讲系统要求
对讲系统为非可视对讲，室内分机，单元门机，围墙机，管理中心需实现联网对讲。

4.4家庭报警系统要求
每户的客厅主卧室设置紧急报警按钮一只，在所有的一二层住宅的户内窗户设置红外线报警探测器。所有红外线探测器或紧急按钮通过系统传送报警信号至控制中心，中心软件反映并记录报警信息。
4.5电子巡更系统要求
根据物业管理公司要求设置保安巡更点，记录并打印巡逻记录报表。
4.6控制中心机房要求
控制中心机房安装控制机柜，配置不间断电源，防雷防静电设施，机房面积约20平方米左右。

XXX建设开发有限公司
2009年3月

二、 系统初步设计方案
2.1、工程概况及总体设计
2.1.1工程概况
XXXX五期位于XXX，XXX西侧，XXX西侧，为大型动迁居住区，小区周边为河道与交通道路。分为南北两个片区，每个片区均有独立的封闭围墙，各有两个出入口，门卫室。未建设地下停车场，区内建设社区服务用房，配套管理用房。两个片区之间为公共商业用房及休闲广场。区内住宅房型均为6层住宅，其中一层为自行车库，共34栋，计99个单元，990户。小区位于城市副中心地带，常住及暂住人口情况相对复杂。

2.1.2总体设计
（1）设计依据
· GB50348-2004《安全防范工程技术规范》
· GB10408.1《入侵探测器第1部分：通用要求》
· GB10408.4《入侵探测器第4部分：主动红外入侵探测器》
· GB10408.5《入侵探测器第5部分：室内用被动红外入侵探测器》
· GB12663《防盗报警控制器通用技术条件》
· GB16796《安全防范报警设备安全要求及试验方法》
· GB50198《民用闭路监视系统工程技术规范》
· GB50057《建筑物防雷设计规范》
· GB50343《建筑物电子信息系统防雷技术规范》
· GB 50396-2007《出入口控制系统工程设计规范》
· GB 50395-2007《视频安防监控系统工程设计规范》
· GB 50394-2007《入侵报警系统工程设计规范》
· GB/T7401《彩色图像质量主观评价方法》
· GA308《安全防范系统验收规则》
· GA/T74-2000《安全防范系统通用图形符号》
· GA/T367《视频安防监控系统技术要求》
· GA/T368《入侵报警系统技术要求》
· GA/T269《黑白可视对讲系统》
· 《关于加强居民住宅小区安全防范设施建设和管理的意见》（苏综委办[2006]3号）
· 《陆家孔巷小区五期安防系统设计任务书》

2.2、系统总体结构和组成
XXX五期安防系统共有五道保护屏障，整个系统采用多层次多手段的技防措施，实现由外及里、互补复核的布防功能。
首先在小区所有的封闭围墙上安装电子围栏，当有人非法翻越围墙时触发报警，报警信号通过报警总线传送至小区控制中心，分解为两路，一路用于启动报警电子地图上的报警指示灯，直观反映报警位置区域，另一路通过报警模块进入报警软件，记录存储报警信息。直线距离每不大于100米左右设为一个防区.
其次在小区的出入口，小区的干道口，主要通道，沿街店铺安装固定摄像机，其中出入口为带强光抑制功能。其它安装红外线一体化摄像机。所有摄像机采集的实时图像信号通过视频电缆传送至监控中心，进入16路硬盘录像机进行资料存储（硬盘配置容量为1000G），其中小区出入口摄像机录像回放达到D1格式。另一路进入一台32路进8路出矩阵控制器，矩阵后端连接8台21寸彩色监视器。
再次，在出入控制方面，分别在门卫岗庭各安装一台小区围墙机，所有楼道单元门，安装楼宇对讲单元门主机，单元防盗门安装闭门器及由电机驱动开关的电锁（灵性锁），单元一层安装对讲系统联网箱（暗装型），箱内安装对讲系统转换电源，联网设备，每两层的楼道墙面安装一个楼层控制箱，用于安装对讲系统解码器等设备，每户住宅的室内靠近进户防盗门的墙面安装一台对讲分机电话，在小区的控制中心内安装一台对讲系统管理员机，所有的对讲系统单元联网线及围墙机信号线连接至管理员机，实现对整个小区对讲设备的控制管理功能，
在小区居民的室内也安装了防盗报警设备，在一二层住宅的所有窗户安装了一只被动式红外线探测器，所有住宅的主卧室靠近床头处安装一只紧急求救按钮。室内的防盗报警设备均通过信号线缆连接至报警控制器，报警信号通过系统联网线及设备传送至控制中心的管理软件，一二层住宅每户安装一台8防区报警控制键盘，实现红外线探测器的布撤防操作，三-五层住宅的紧急按钮接入安装在单元箱内的8路报警模块。所有报警信号传送至小区管理软件电脑，并安装系统打印机，所有的管理操作由软件实现记录，定位，查询，打印等功能。
最后在小区内部的重要部位（重要部位的确定，由工程商根据经验及规范要求推荐，由小区物业保安部参考后确认）。安装电子巡更点，巡更系统为离线式，由保安巡逻员手持巡更棒按规定路线及时间进行巡逻打点，每天将巡更棒中采集的记录录入巡更软件中。巡更软件安装在物业公司的办公电脑上。
本设计中产品的选型基本使用市场中较为成熟的产品，少使用累赘的附加功能，配置结构尽量做到简单，最大限度的做到实用，稳定的效果，以及在日后的维护中降低维护成本。

2.3、系统的预期效果和作用
本系统设计中，已包含了住宅小区安防系统建设规范中要求的五大系统，即周界报警系统，电视监控系统，电子巡更系统，楼宇对讲访客系统，家庭报警系统，基本满足了住宅小区安全防范的要求，小区保安人员在系统建成后经过培训，熟练掌握系统的操作，合理的相互配合使用，加上有效的系统维护，保证系统的持续稳定运行，一定能够较大程度上的保障小区居民的人生财产安全。所有系统的控制设备均为小区的后续开发扩容留有接口。

3、各分系统设计
3.1.视频监控系统
3.1.1、技术指标
复合视频信号幅度：1.0VP-P±3dB
复合视频信号幅度：1VP-P±3dB
水平清晰度（黑白）：380TVL
水平清晰度（彩色）：270TVL
信噪比：大于37dB
图像等级：4级以上(5级图像损伤制)
灰度等级：8级以上

3.1.2、前端设备布置
前端共安装32台摄像机，小区四个出入口各安装带强光抑制型摄像机，配4MM广角镜头，各一个，共8套；小区内部主要辅助车行道路交叉处使用带红外线补光灯的一体化摄像机，配16MM镜头，红外距离为60-100米，共16套，中间的商铺休闲区域使用带红外线补光灯的一体化摄像机，配16MM镜头，红外距离为60-100米，共2套，所有摄像机均为彩色摄像机，水平清晰度480电视线。
硬盘录像机（共两台）采用16路嵌入式机，16路实时录像，其中4路回放达到D1分辨率，16路视频环通输出。
使用32路进8路出矩阵控制器，外设控制键盘。电视墙配置8台21寸彩色监视器，分辨率600电视线。
摄像机的供电采用集中供电的方式，与硬盘录像机由监控中心的UPS不间断电源供电，摄像机采用立杆方式安装固定，立杆上部加装防水电源盒用于安放电源变压器。

前端设备配置表 ：
序号
编号
型号
类型
监视区域
镜头型号
安装方式
安装高度
监视角度
光圈类别
录像格式
1
1#-4#
SCC-B2307
超感低照度
小区车辆入口
SSL0358
金属立杆
1．5M
＞60°
自动
D1
2
5#-8#
SCC-B2307
超感低照度
小区车辆出口
SSL0358
金属立杆
1．5M
＞60°
自动
D1
3
9#-24#
HTS-776
红外灯一体
区内道路

金属立杆
3M
30°
自动
MPEG4
4
25#-32#
HTS-776
红外灯一体
商业

金属立杆
3M
30°
自动
MPEG4

1-8#摄像机主要做用为监控小区车辆及人员进出情况，使用三星牌SCC-B2307型带强光抑制功能摄像机，配4MM自动光圈镜头，外加铝合金防护罩安装，防护罩固定在1.5米高的金属立杆上端，立杆浇铸地脚锣栓的方法固定，分别安装在警卫岗庭两侧，监控范围为小区进出道路部分。摄像机使用DC12V电源变压器供电，电源变压器连同安装保护盒安装在警卫岗庭内，连接监控系统集中220V供电电源。摄像机防护罩与监控立杆之间使用一个金属万向节，便于监控方向角度的调整，电源及信号引线套金属软管连接。
9-32#摄像机安装在小区内干道及商业区域，使用诶诺基牌H-8063H型红外线一体化摄像机，配16MM镜头，固定在3米高的金属立杆上端，立杆浇铸地脚锣栓的方法固定，避开障碍物，摄像机使用220V/DC12电源直供电，连接监控系统集中220V供电电源。摄像机与监控立杆之间使用一个金属万向节，便于监控方向角度的调整，电源及信号引线套金属软管连接。
所有前端摄像机的接地端子或金属外壳通过硬芯导线与监控立杆地脚锣栓可靠连接。监控立杆主要材质为￠75MM，2MM不锈钢管。

3.1.3、器材设备清单
器材名称
型号
品牌
单位
数量
彩色红外一体化摄像机
H-8063H
诶诺基
台
24
彩色摄像机
SCC-B2307P
三星
台
8
自动光圈镜头
SSL0358
COMPUTER
台
8
防护罩支架
铝合金
国产
台
8
液晶显示器
19寸
国产
台
2
监视器
212F
三星
台
8
16路硬盘录像机
DS-80016HD-SL
海康
套
2
硬盘
500G
希捷
块
4
控制矩阵(含键盘)
32路进8路出
智腾
套
1
电源
220V/12V 2A
国产
只
32
不锈钢立柱
3M
定制
套
32
视频电缆
SYV75-5/128
无锡
米
9600
电源线
RVV2*1.0
无锡
米
3200
安装附件

批
1
前端设备平面布防图：
电原理框图：
3.1.4、系统的组成及主要设备
1）摄像机 H-8063H
图像传感器：1/3” SONY Super CCD
信号系统：PAL/NTSC
有效像素：PAL：500(H)×582(V) NTSC：510(H)×492(V)
水平清晰度：480电视线
内置镜头：16mm/F1.8
快门速度：1/50(1/60) ~1/100,000(秒)
信噪比：大于48dB（AGC OFF/B/W OFF）
白平衡：自动跟踪白平衡
红外灯开关：自动感应夜晚/白天/开/关
红外灯开启：3Lux
最低照度：0Lux（红外灯开启）
τ伽玛特性：0.45
红外线波长：850nm
红外灯照射距离：60~100m
防水等级：lp66
视频输出：1.0Vp~p75Ω(BNC)
插口：VIDEO OUT（BNC）
所需电源：AC220V
操作温度：-10~50℃
尺寸/重量：φ80mm×200mm/1560g

2）摄像机SCC-B2307
扫描系统：PAL：625行，25帧/秒
摄像元件：1/3英寸CCD EX-VIEW
有效像素:752(H)*582(V)
水平分辨率:彩色500线,黑白530线
最低照度:黑白0.03LUX(F1.2),0.0002LUX(感光度*128)
菜单控制:摄像机识别号,光圈,背光补偿,彩转黑,快门,移动,白平衡,移动,同步,专用功能.
电源:AC24/DC12,50HZ
适应超底照度及逆光环境.

3）硬盘录像机DS-8009HD-SL
实时监视功能
具备单画面/四画面/九画面/客户自选画面等多画面监视功能;
支持客户任选方式的画面轮巡功能;

压缩方式
视频压缩采用方式：MPEG4/H.264
支持8路的音视频信号，音视频信号都由独立硬件进行实时压缩，声音与图像保持稳定同步

存储功能
内置2个IDE接口，可扩展挂接8--12个各种容量硬盘
硬盘工作管理采用非工作盘休眠处理，减少散热和功耗，延长硬盘寿命
硬盘上文件可以选择覆盖式循环记录和非循环记录
存储数据采用专用格式，无法篡改数据，保证数据安全

备份功能
支持USB接口存储器进行备份;
支持CD-ROM进行备份.

录放像功能
多工操作，在每路实现独立全实时录像的同时，可实现四路同步检索及回放和倒放、网络监视、录像查询下载
多种录像模式：手动录像、定时录像、报警联动录像、动态检测录像。其中动态检测、外部报警具有预录功能
可以网络回放硬盘录像机记录的文件
普通录像与报警录像均可实现快速检索
多种回放模式：多倍速快放、慢放、暂停、逐帧播放、跳进、跳退
回放录像时可以显示事件发生的准确时间

报警联动功能
可外挂I/O设备，具备视频丢失报警、动态检测等报警功能，报警设备可以是烟感探测器、温感探测器、红外探测器等;
可实现报警联动及现场的灯光控制;

云台控制功能
支持通过RS485通讯的云台解码器
可扩展多种解码协议，便于实现云台和球机控制功能
通讯接口
具备485接口，实现云镜控制
具备RS232接口可用于键盘的连接实现本地控制，以及与电脑串口的连接进行系统维护、升级、矩阵控制等
具备一个标准以太网接口，实现网络远程访问功能

网络操作功能
可通过网络进行远程实时监视、云镜控制
支持远程录像查询及实时回放、下载
支持远程设置系统参数以及系统的软件升级
支持远程的报警处理以及系统日志查看等功

3.1.5、基本工作原理
前端摄像机采集的实时图像信号通过SYV75-5视频电缆传送至监控中心，同过BNC接头进入9路硬盘录像机视频输入端, 硬盘录像机视频有9路环通输出。
硬盘录像机进行资料存储（硬盘配置容量为1000G），调用.操作可在机器的前面板按钮上进行,可通过设定的遥控器进行,也可外接鼠标操作.

3.1.6、系统主要功能
系统主要实现图像的采集功能,图像的存储功能,图像的回放功能,图像拷贝功能,图像切换放大功能.
通过对小区重点部位的视频控制,协助小区保安人员实时掌握小区内部情况,在发生事件后,通过对录像资料的调取,发现掌握案件情况,为事件的妥善处理提供有力依据.

3.2.入侵报警系统
3.2.1、技术指标
报警响应时间：<2S
探测器报警持续时间：>1S
报警存储时间：>30天

3.2.2、前端设备布置
周界报警系统布设
前端沿小区围墙封闭安装电子围栏探测器，四线制，每 4 米架设中间杆1根，报警信号通过报警系统地址模块接入报警系统485总线，传送至安装于监控中心机柜的小区报警控制中心，分解为两路，一路用于启动报警电子地图上的报警指示灯，直观反映报警位置区域，另一路通过报警主机进入报警软件，记录存储报警信息。

家庭报警系统布设
前端每户主卧室及客厅安装紧急求救按钮，一二层住宅的窗户安装一个被动式红外线报警探测器。室内的防盗报警设备均通过信号线缆连接至报警控制器，报警信号通过系统联网线及设备传送至控制中心的管理软件，一二层住宅每户安装一台8防区报警控制键盘，实现红外线探测器的布撤防操作，三-五层住宅的紧急按钮接入安装在单元箱内的8路报警模块。所有报警信号传送至小区管理软件电脑，并安装系统打印机，所有的管理操作由软件实现记录，定位，查询，打印等功能。

前端设备配置表 ：
序号
型号
类型
控制区域
安装方式
安装高度
布防方式
配置方式
1
电子围栏
周界报警
围墙上端
金属立杆
高于围墙30CM
不受布撤防影响
沿围墙≤100米/对
2
PA476
被动红外线探头
一二层窗户
86面板固定
2.2M
密码操作布撤防
一二层每窗一只
3
HO-01
紧急按钮
每户主卧室及客厅
86面板型
0.8M
不受布撤防影响
每户一只

3.2.3器材设备清单
周界报警系统
器材名称
型号
品牌
单位
数量
双防区主机
YQ-1B
业球
套
9
终端杆
LG-001
业球
根
22
终端杆绝缘子
JY-001
业球
只
168
终端杆绝缘子固定夹
GW-001
业球
只
168
承力杆
LG-002
业球
根
10
承力杆绝缘子
JY-002
业球
只
22
中间杆
LG-003
业球
根
260
中间杆绝缘子
JY-003
业球
只
1100
18#合金线
HJ-002
业球
米
5200
高压绝缘导线
GY-004
业球
米
500
中间收紧器
SJ-006
业球
只
52
螺纹式线-线连结器
LW-005
业球
只
40
警示牌
JS-007
业球
块
130
避雷器
BL-001
业球
只
9
电源及防水箱
220V/12V 1A
国产
只
9
周界报警电子地图
1.5*1平米
定做
套
1
模拟屏驱动模块
HB-2000Q30
汇博
只
1
周界总线接入模块
HB-2000D1
汇博
只
18
信号电缆
RVS2*1.0
无锡
米
1500
电源线
RVV2*1.5
无锡
米
1500

家庭报警系统
器材名称
型号
品牌
单位
数量
被动红外探测器
PA-461
枫叶
只
1980
紧急求救按钮
HO-01
豪恩
只
1980
有线报警主机
HB-2000A7-1
汇博
台
396
8路集中控制模块
HB-2000D8
汇博
台
99
单元适配器
HB-2000ZJ
汇博
台
34
线路保护器
HB-2000G6
汇博
台
99
接警主机
HB-2000JY
汇博
套
1
17寸平面显示器
107F
飞利浦
台
1
报警电脑
P4

套
1
系统软件
HB-2000RJ
汇博
套
1
RS485/232转换器
HB-2000ZH
汇博
台
1
打印机
HP

台
1
音箱
有源

台
1
探头报警线
RVV4*0.3
无锡
米
20000
紧急按钮线
RVV2*0.3
无锡
米
30000
报警联网线
RVSP2*1.0
无锡
米
12000
进户信号线
RVV4*0.75
无锡
米
4000

前端设备平面布防图：
电原理框图：

小区四周建设固定围墙,电子围栏报警探测器主要作用为对小区外围墙实现警戒做用,防止非法人员攀爬围墙进入小区,使用四线制电子合金线围栏，在围墙上安装受力杆，中间杆等固定合金线，支架
底部焊接四孔固定铁板于围墙上表面,使用6MM铁制膨胀锣丝固定于围墙上表面,暗敷￠20PVC预留管,连接支架与围墙底部电源接线盒。
各探测器安装处的电源接线盒由￠25PVC预留管暗敷连接后至就近小区室外弱电管道.由监控中心引来的周界报警系统总线进入各电源接线盒,其中电源线通过安装在电源接线盒内的转换电源变压器转换12V电压后供给探测器电源输入端子,信号线通过分防区转接后接入报警前端主机的常闭信号输出端子.
每70米左右设为一个防区.由于围墙的详细建设方案未明确，所以在实际施工中以上述原则为参考，具体安装根据实际围墙形状略有调整。
在一二层住宅每个窗安装一只被动式红外线探测器,使用枫叶牌PA461型,探测器固定在一个86型面板上,安装在位于客厅墙面的预埋盒上 ,探测器使用DC12V电源供电,为开路报警型, 信号线通过暗附的￠15PVC管道与室内的报警键盘输入端子连接,最终通过联网线将报警信号传送至监控中心的小区报警软件.探测器的布撤防操作是输入一组布防密码后,探测器即进入退出延时阶段,经过延时后(60-180S),探测器即进入警戒状态,当有人非法闯入时如不能进行正常的撤防操作,探测器将传送报警信号.业主进入时只需输入撤防密码即可解除探测器的警戒状态.
在每户的主卧室床头墙面及客厅安装一只紧急求救按钮,用于发生紧急事件时向小区监控中心发出紧急求救信号,使用豪恩牌HO-01型,86面板式,安装在床头柜上方,高度约80CM, 无需电源供电,为开路报警型, 信号线通过暗附的￠15PVC管道与单元8路报警输入端子连接, 最终通过联网线将报警信号传送至监控中心的小区报警软件.
当发生紧急事件需要紧急求助时,只需按下红色按钮,报警信号立即不断传送,事件解除时通过复位钥匙复位操作即可.客厅的紧急求助使用对讲分机电话自带的紧急呼叫键.

3.2.4、系统的组成及主要设备
1）PA-461 双元红外探头
技术规格：适合门、窗、阳台及天花保护之红外探头
垂直或水平感应
高灵敏度
阻燃外壳
型 号 PA－461
传感器 低噪音高灵敏度双元矩形红外
检测速度 每秒0.2－7米
工作温度 －10℃至50℃
电源输入 DC10-16V, 12.5mA
镜片 Fresnel垂直保护镜片
保护范围 距离: 6米
垂直: 3.6米
安装高度 最高3.6米
安装位置 挂壁或吸顶
抗射频干扰 ＞ 20V/m - 1000MHz
警报显示 红色LED亮
警报时间 3秒
警报输出 常闭，24Vdc 0.1A
防拆开关 常闭，盖被拆除开路，0.1A，24Vdc
工作湿度 95％
重量 30克
尺寸 28×70x25mm (宽x高x深)

2）脉冲电子探测控制主机 双防区主机YQ-1B
标准技术指标
☆ 12V直流电压，7A/H电池提供约6小时备用电源； 技术特性——通电器；
☆ 1.2A电池充电器； 控制器符合户外安装IP55标准；
☆ 85—265V交流供电； 输出电压：5000—8000V；
☆ 1A继电器报警状态输出； 脉冲间隔：大于1秒；
☆ 电池不足显示； 脉冲间隔：大于1秒；
☆ 监视器故障显示； 电 流：60—120mA；
☆ 12V直流启动报警警笛、紧急灯光或其它本地紧急信号； 国际标准：EN61011

3）紧急按钮 HO-01
产品说明:
负载电流：≥1.25A 00
工作电压：12VDC
连接方式：COM.,N/O
尺寸：53.6×53.6×27.3mm

4） 家庭多功能报警主机功能（HB-2000A1型报警器）
*RS-485总线联网型
*多警种——盗警、火警、燃气泄漏、紧急求助
*多防区——共有八防区，除紧急求助外，各防区可单独撤/布防
*键盘操作——键盘、主机一体进行编程和撤/布防
*内置警笛现场盗警报警

主要技术指标
*备用电源：12VCD（单独备电或集中备电）
*有线探测器电源输入：12VDC；
*探头类型（可选配）： 被动红外（有线／无线）防盗探测器
*警号：12 VDC ≤ 0.2 A 、 80 db（内置）、120db（外置）；
*平时功耗（主机）：≤ 0.5 W；
*环境温度：-100C≤T≤500C； 相对湿度≤90%

5） 八路报警模块（区域控制器）（HB-2000D8型）
八路报警模块是总线上的一种单警种报警装置，它可以灵活地安装在防护区域内。
功能和技术指标
*可编入8个用户的地址码，可供8个用户紧急求救，
*24小时报警输入有效；
*非标准配电盒设计；
*工作电压：12VDC
*静态耗电30mA，报警态80mA
*环境温度：：-10℃~+55℃ 90%相对湿度

6） 接警中心功能特点
HB报警控制管理系统，将安装在社区用户家庭报警主机及8路输入模块通过社区报警RS-485专线进行组网，形成区域性报警控制中心。HB报警系统软件能实时显示、存贮、打印来自报警接收主机的用户报警信息，如：报警用户名称、报警类型、时间、地点以及必要的用户档案材料等。同时能提供完善的两级电子地图处理与显示功能、接警人员直观、形象地了解案发现场的地理环境和具体报警地点的建筑平面构图、报警防区的性质及报警探头的位置，迅速、果断和准确地进行现场处警指挥。报警系统管理软件主要功能特点：
*电子地图功能：用先进的MAPINFO制作防范区域的两级电子地图，可进行漫游、放大，报警地址定位显示。
*自动接警功能：当用户发生报警时，系统无论处于何种状态，均能自动转换为接警状态，并自动调出用户档案资料。
*报警语音提示功能：当用户发生报警时，系统能实时给出报警的声音提示。
*具有用户安保系统工作状态实时指示功能，指出系统内所有用户的当前最新状态，同时可实现对该状态的远程查询。
*具有管理权限及多项设置功能

7）联网接警主机功能

*RS-485总线接入
*可接驳四千用户，容量大
*LCD显示功能
*可脱离计算机而独立使用具有来警地址，时间，警种，联系电话，身份识别，报修等信息的显示功能
*具有来警提示，强制接警功能
*具有查询功能（每个用户最后二次报警信息）
技术参数
*工作电压：220VAC
*功耗：5W
*环境温度：：-10℃－+55℃ 90%相对湿度
3.2.5、基本工作原理
系统可灵活撤布防，在布防状态下，一旦有人非法翻越围墙，系统立即报警并有效阻挡入侵者非法入侵。在报警的同时，管理中心在报警键盘上会显示报警区域、时间、报警类型等信息，同时在电子地图上显示报警的相应防区，提示管理人员进行处理，并将报警信息储存和打印
红外线被动探测器在使用DC12V电源供电时，当它感应到一定热量的移动物体时，的电平量改变（为开路报警型），通过连接导线将改变的变量传送至报警键盘的防区信号输入端,最终系统联网线将报警信号传送至监控中心的小区报警软件.探测器的布撤防操作是在报警键盘上实现的,输入一组布防密码后,探测器即进入退出延时阶段,经过延时后(60-180S),探测器即进入警戒状态,当有人非法闯入时如不能进行正常的撤防操作,探测器将传送报警信号.业主进入时只需输入撤防密码即可解除探测器的警戒状态.
紧急求救按钮无需电源供电,为开路报警型, 信号通过连接导线将改变的变量传送至8路报警模块的防区信号输入端，系统联网线将报警信号传送至监控中心的小区报警软件，当发生紧急事件需要紧急求助时,只需按下红色按钮,报警信号立即传送。

3.2.6、系统主要功能
系统主要实现对非法移动人员的红外线感应发现，并发出报警信号，显示报警位置或报警位置代码，提醒保安人员处理。记录报警事件发生的时间，地点处理结果等基本信息。
小区的围墙是非法人员进入小区的主要渠道，也是安全防范的重点，由于电视监控系统不可避免的存在盲区，以及保安监控值班人员可能存在的疏漏而不能在第一时间发现非法攀越围墙者，因此加装周界报警系统是非常有必要的，它不受值班人员影响，24小时不间断布控，并能在发生警情时发出声光信号提醒值班员。
业主的室内是不适合安装电视监控系统的，因此安装红外线探测器及紧急求救按钮能够最大程度上保护免受非法侵入。

3.3.楼宇对讲系统
3.3.1、技术指标
系统总分机容量不少于9999户。
音频输出不失真功率：
对讲分机：＞10mW
单元门口机：＞150mW
管理主机：＞10mW
频率响应500～3000KHz±5dB
3.3.2、前端设备布置
楼宇对讲系统，由于其可以对住宅小区、住户单元入口进行更有效的控制，能防止闲杂人员进入住宅小区，有效地降低了不安全因素的发生给居民带来安全保障，成为近年来我国应用最广，智能住宅小区必备的安全防范子系统。
DH-999楼宇对讲系统是佳乐公司最新推出的一套四线制联网的智能化楼宇对讲系统。系统是基于四线制传输，一根音频线双向通讯，通讯协议相互兼容，其系统联网能实现监视、呼叫、开锁、三防、门禁、巡更于一体的低成本楼宇对讲方案系统。采用四线制方式联网，其性能和稳定性相应提高，工程施工，布线方式灵活，设计成本低廉，系统单元部分通讯采用358通讯方式，通讯部分接口采用大电流、高电平驱动方式，大大提高了通讯信号的驱动能力，增加了通讯距离，同时在信息接受方面增加了电平应答模式，使信息发送后保证能够准时接收，增强可靠性，358通信格式无节点限制，其通讯比较可靠，接口成本比较低廉，是众用户推崇使用的一种通讯方式。
每户的室内靠近进户门墙面安装一台对讲电话分机楼道墙面安装楼层接线箱盒，箱内安放对讲系统解码保护器，2-4户使用一个接线箱，每单元的单元通道口安装一扇单元防盗门（由专业防盗门厂商设计提供）。每扇单元门上各安装一台对讲单元门口机一付闭门器，一把灵性电控锁，每单元一层楼道墙面安装一个单元控制箱，用于安装对讲系统联网设备，转换电源等，是单元内连通解码保护器，对讲单元门口机以及单元互联至控制中心的核心部件。小区的两个出入口各安装一台小区围墙机，小区控制中心安装对讲系统管理员机以及管理软件。
整个小区每20个单元左右分为一个片区，相关对讲系统共用一条对讲联网总线，每小区围墙机使用一条总线，所有对讲联网总线通过总控制器连接管理员机。联网总线为一根4芯信号线。

前端设备配置表 ：
序号
型号
名称
用途
安装位置方式
安装高度
配置方式
1
DH999-G9-BC/A
非可视室内机
对讲，呼叫，开锁，
室内挂墙明装
130CM
每户一台
2
DH999-C6-ZA/A
单元门口机
呼叫分机，呼叫中心
单元门上暗装
130CM
每单元一台
3
宏泰
电控锁
控制单元门
单元门上明装
100CM
每单元一台
4
爱尔门
闭门器
自动关门
单元门上明装

每单元一台
5
DH1000-U1/A
系统电源
电源转换
单元箱内固定
100CM
每单元一台

6

DH999-J4/A
解码器
信号隔离，解码
楼层箱内固定
200CM
每4户一台
7
DH999-E/A
围墙机
呼叫分机，呼叫中心
警卫室墙面暗装
130CM
每个警卫室一台

3.3.3、器材设备清单
器材名称
型号
品牌
单位
数量
非可视单元门口机
DH999-C6-ZA/A
佳乐
台
99
非可视小区门口机
DH999-E/A
佳乐
台
4
电源
DH1000-U1/A
佳乐
台
104
非可视室内机
DH999-G9-BC/A
佳乐
台
990
四户分配器
DH999-J4/A
佳乐
台
198
两户分配器
DH999-J2/A
佳乐
台
99
单元隔离器
DH1000-Q/A
佳乐
台
34
联网切换器
DH99-S1/A
佳乐
台
1
信令中继器
DH999-T/A
佳乐
台
1
联网交换机
DH999-H1/A
佳乐
台
1
管理员机
DH999-M5/A
佳乐
台
1
电机锁

宏泰
台
94
闭门器
