南二采区设计说明书-本科论文.doc

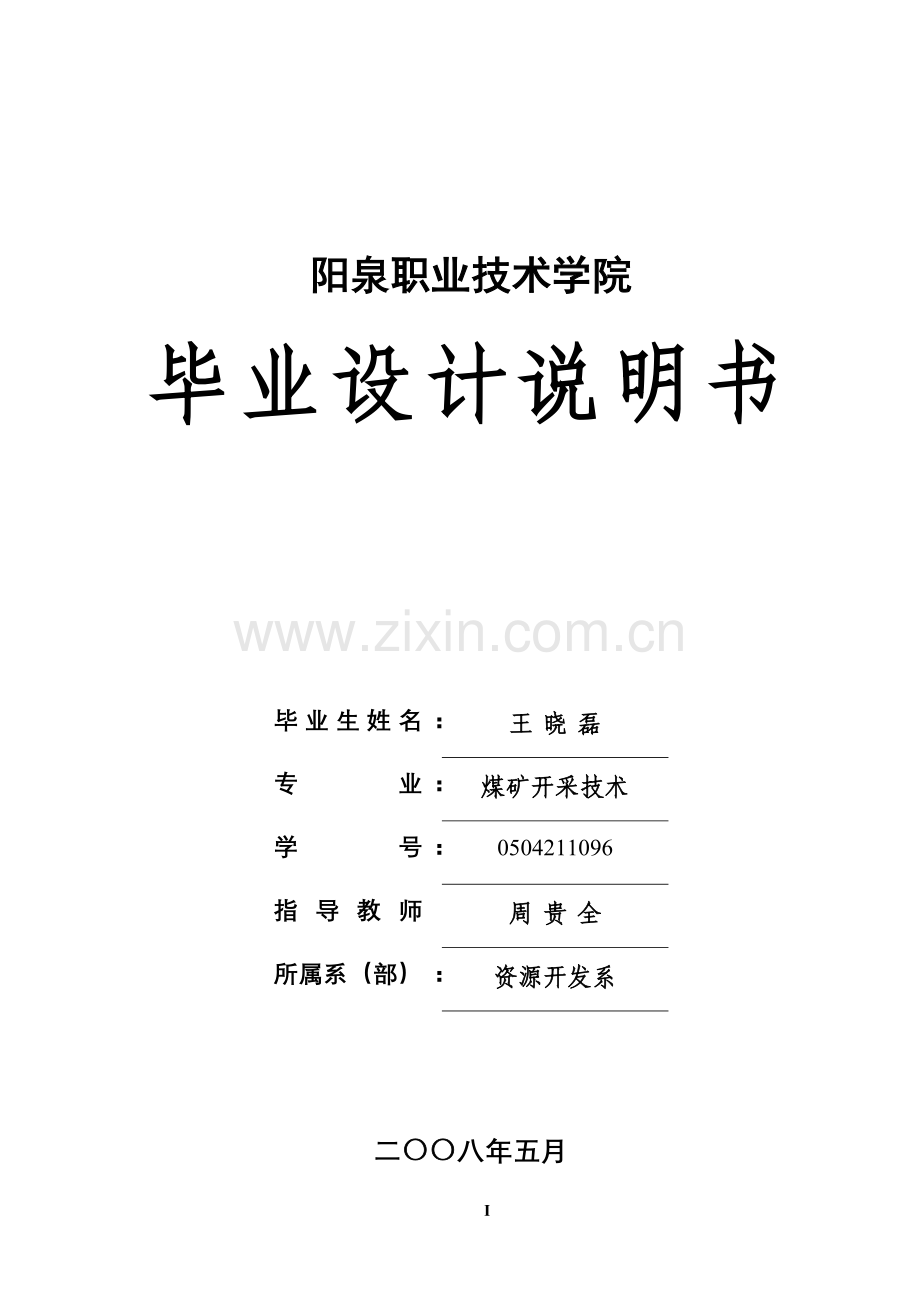

阳泉职业技术学院
毕业设计说明书

毕业生姓名
：
王晓磊
专业
：
煤矿开采技术
学号
：
0504211096
指导教师

周贵全
所属系（部）
：
资源开发系

二〇〇八年五月

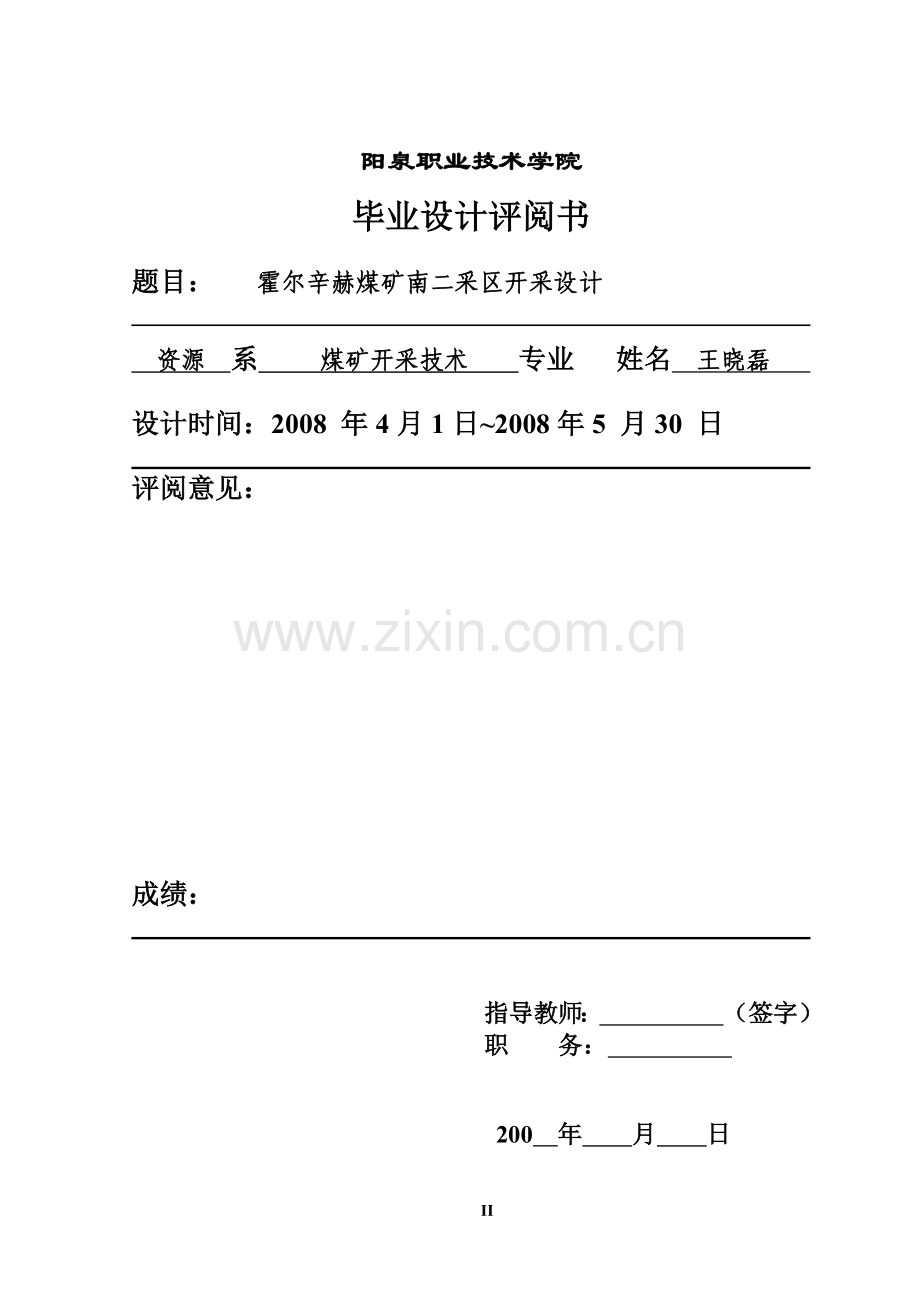

阳泉职业技术学院

毕业设计评阅书

题目： 霍尔辛赫煤矿南二采区开采设计

　资源　系　　 煤矿开采技术　　专业 姓名　王晓磊 　　

设计时间：2008 年4月1日~2008年5 月30 日

评阅意见：

成绩：

指导教师：　　　　　（签字）
职　　务：　　　　　

200 年　　月　　日

阳泉职业技术学院
毕业设计答辩记录卡

资源 系　　 煤矿开采技术　　专业 姓名　王晓磊　
答 辩 内 容
问 题 摘 要
评 议 情 况

记录员： （签名）
成 绩 评 定
指导教师评定成绩
答辩组评定成绩
综合成绩

注：评定成绩为100分制，指导教师为30%，答辩组为70%。

专业答辩组组长：　　　　　（签名）
　　　　　　　　　 200 年　　月　　日

IV

摘 要
本设计为霍尔辛赫煤矿南二采区设计，设计生产能力为前期2.4Mt/a，后期升之为3Mt/a，服务年限为9.22a。井田只开采3号煤层。采区平均东西长5.88km，南北宽2.66km，面积9.88k㎡。总的工业储量为66577kt，可采储量38731kt。采区煤层储量丰富，开采厚度平均5.8m（纯煤厚度5.5m），煤质较好，发育稳定，单层夹矸薄（0.2~0.3m），构造比较简单，煤层产状平缓，倾角一般在0°~ 5°左右。煤层顶底板岩层多为泥岩、砂质泥岩、粉砂岩、细砂岩等。由于采区内地面村庄密布，是影响井下开采方法选择的主要因素。为了尽量提高资源利用率，以及受煤层地质条件等其它因素影响，考虑以上诸多因素，经多方案比较后，决定本采区内采用常规综放和条带跳采采煤法开采，工作面全部为综合机械化采煤。采区内共有21个常规综放工作面和6个条带跳采综放采煤面。

关键词 采区设计 常规综放 条带跳采 综合机械化

目 录
摘 要 I
第一章 矿井概况 4
第一节 矿井基本概况 4
第二节 矿井地质特征 13
第三节 矿井开拓概况 16
第二章 采区基本开采条件 23
第一节 采区基本条件 23
第二节 采区开采煤层条件 26
第三章 采区巷道布置 31
第一节 采区布置 31
第二节 采区主要生产系统 33
第三节 采区开采顺序 34
第四章 采煤工作面采煤工艺及劳动组织 36
第一节 采煤工作面采煤工艺 36
第二节 工作面劳动组织 52
第三节 工作面主要技术经济指标 56
第五章 采区通风与安全 60
第一节 概 述 60
第二节 采区通风方式及系统 61
第三节 采区风量、风压及等积孔计算 62
第四节 通风设施及安全通风措施 66
第六章 安全技术措施 70
第一节 防瓦斯爆炸措施。 70
第二节 防煤尘爆炸措施。 70
第三节 防矿井突水措施 71
第四节 防矿井火灾措施 72
第五节 其它 73
致 谢 77
参考文献 78

78

阳泉职业技术学院----毕业设计说明书
第一章 矿井概况
第一节 矿井基本概况
一、矿井位置、境界及其交通情况
霍尔辛赫煤矿位于山西省长治市西，行政区划隶属长子县南漳镇、堡头镇、丹朱镇、宋村乡所辖，系长子县和长治市郊区的交接地域。其地理座标为：东径112°53′ll″一112°57′20″，北纬36°03′03″——36°08′47″。
井田南北约10.7－13.8km，东西约5.8km，面积71.39km2。
北刘逆断层以南部分面积约为41.33km2。
本矿井的地理位置为：东经112°53’19”～120°57′35″，北纬36°04′38″～36°12′11″。矿井范围根据山西省国土资源厅晋矿采划[2003]155号文“山西省国土资源厅划定矿区范围批复”，由以下四个坐标点圈定（3°带坐标）：
1、X=3994754.660 Y＝38405780.000
2、X=3994854.660 Y＝38400000.000
3、X＝4005450.000 Y＝38400000.000
4、X=4008486.000 Y=38405932.000
井田南北约10.7－13.8km，东西约5.8km，面积71.39km2。北刘逆断层以南部分面积约为41.33km2。
井田内交通方便，太（原）——焦（作）铁路从井田的东部1.5km左右通过，北部有小宋车站，南有东田良车站，中有西南呈车站，北经长治，南经高平可通往各地，为产品推向全国乃至出口提供了便利条件。区域内有长（治）－临（汾）公路、长（治）－晋（城）公路通过，井田内有长治市－长子县和长子县－长治县公路通过，交通十分方便。
二、煤层赋存情况及储量
1、煤层
(1)、含煤性
井田内主要含煤地层为山西组和太原组。
①山西组(P1ｓ)
为主要含煤地层之一，含煤1—3层，含煤系数为11．92％；由上而下编号为1号、2号、3号，其中下部的3号煤层为主要可采煤层，其它煤层为极不稳定的薄煤层，不具工业价值。
②太原组(C3ｔ)
含煤8-10层，含煤系数为8．84％； 自上而下编号为5号、6号、7号、8-1号、8-2号、9号、10号、11号、12号、13号、14号、15号。其中主要可采煤层15号煤位于本组下段，9、14号煤为局部可采煤层，其余煤层仅见可采点。
3号煤层距下部9号煤层约65米，距下部15号煤层约107m；15号煤层距上部9号煤层约42m。
(2)、可采煤层
① 3号煤层
厚度最小4.75米，最大7.95米，平均5.95米。在煤层下部距底板平均1.09米处，多有一层较为稳定的夹矸，其厚度平均为0.26米，一般是泥岩或炭质泥岩。此外，在该层夹矸以下及煤层上部，尚有极不稳定的薄层夹矸。顶板一般为砂质泥岩、泥岩或粉砂岩，仅局部为不同粒级的砂岩。底板为粉砂岩、砂质泥岩，局部为泥岩、细粒砂岩。该煤层厚度稳定，结构简单，全区乃至整个晋东南普遍发育，俗称“香煤”，为稳定型全区可采煤层(一型)。
② 9号煤层
厚度0-2.75米，平均1.17米。顶板为一较稳定之泥灰岩或石灰岩，其厚度约0.80米左右；底板多为砂质、含砂质岩石，此外为泥岩。
③ 14号煤层
厚度为0.60-1.55米，平均0.89米。顶板为K2石灰岩，底板为黑色泥岩，局部为泥灰岩。煤层无夹矸。属稳定型局部可采煤层(二型)。下距主要可采煤层15号煤2.04-6.45米，平均4.14米。
④ 15号煤层
厚度3.20-7.60米，平均4.67米，煤层结构复杂，常有3-4层泥岩或炭质泥岩夹矸，顶板岩性以泥灰岩为主，局部为钙质泥岩、泥岩，底板为泥岩、粉砂岩、局部为砂岩，属稳定可采煤层(一型)。
2、矿井地质勘探类型
矿井地质勘探类型划分为一类一型，即构造简单和煤层稳定的井田。
井田内中部有一北刘逆断层，井田北部边界外缘有一断层。由高河井田延伸至本井田走向北70°东，倾向西北，倾角45°，最大断距45m，有1710和2111孔控制。本井田构造总体为简单的单斜，伴有宽缓褶曲，断层很少，亦无岩浆岩体侵入煤层，构造类型属简单类型(一类)。
井田内3号煤煤层厚度稳定，结构简单，全区乃至整个晋东南普遍发育，为稳定型全区可采煤层，煤层赋存类型属稳定型（一型）。
井田周边邻近生产矿井实际揭露证实该煤层赋存条件较好。
3、储量核实成果与批复
山西省国土资源厅根据山西省煤田地质局114勘探队编制的《山西省长子县下霍井田3号煤层储量核实地质报告》，以晋国土资认储字[2003]042号“矿产资源储量认定书”，批准核定的矿井地质储量为55496万t，工业储量为33742万t，D级储量为21754万t。批准的开采煤层为3号煤层。
根据国务院国函（1998）5号文《国务院关于酸雨控制区和二氧化硫污染控制区有关问题的批复》，由于15号煤层硫分高，洗煤硫分（St,d）3.14—4.75%，平均3.81%，仍然超过3%含硫量的规定，属于禁止开采煤层，暂不开发利用，不予计算储量。
山西省煤田地质局114勘探队编制的《山西省长子县下霍井田3号煤层储量核实地质报告》的储量计算范围和计算方法如下：
(1)储量计算范围
本井田储量计算的3号煤层为全区稳定可采煤层，储量计算范围与井田边界相同。储量计算面积71.39km2。
(2)储量计算成果
储量计算采用公式
Q=S•m•d／10
其中：Q—储量(万吨)； S—储量块段的水平面积(km2)用求积仪按块段直接测量，采用相对误差不超过3～5％的三次测量数据的平均值；m—块段的煤层平均厚度(m)，采用块段内及邻近工程点的煤层储量计算厚度之算术平均值；d——计算面积内所测各点容重的算术平均值(t／m3)。
附地质储量表。地质储量为55935万吨。
4、矿井设计储量与可采储量计算
山西省煤田地质局114勘探队于2004年10月开始对本矿进行矿井补充勘探，计划施工22个地质钻孔，目前已经施工 个钻孔，获得了一些初步成果。为配合初步设计进行，提出了矿井补勘中间报告。该报告未提供矿井储量成果，但据补勘工作证实本矿煤层厚度稳定、储量基本没有发生重大变化，同时矿井在南分区的地质储量勘探程度和等级得到很大提高。
根据本矿井煤层赋存特点及井田开拓方式、巷道布置形式，矿井设计可采储量按照矿井设计利用储量减去井田境界煤柱、断层煤柱、工业场地保护煤柱以及井下主要巷道保护煤柱后乘以采区回采率的方法进计算确定，对地面村庄压煤采取控制性开采，即按照条带式短壁开采方法保证一定的回收率进行计算。
本矿煤炭资源除部分适合普通开采技术开采以外，相当一部分属于“三下”压煤开采情况，即矿井范围内大量存在的村庄压煤、横贯矿井中部的长子县至长治市公路压煤、在矿井东南部流过的漳河压煤、以及将要建设的矿井专用铁路。设计考虑采用三下开采技术对村庄下、公路下、河下、铁路专用线下压煤进行控制性开采，以提高矿井资源回收率、保证矿井生产规模和项目建设效益、延长矿井生产服务年限。
本井田内流过的河流下，3号煤层埋藏深度460～510m，依据国内类似矿井经验，煤层开采的导水裂隙带高度+保护带厚度约80～100m，漳河河床处于缓慢下沉带以上。并且漳河下煤层大部分处于村庄煤柱范围，该范围内采用条带开采，其导水裂隙带高度+保护带厚度更小，缓慢下沉带的范围和下沉变化更小。预计河下煤层开采，河水不会对矿井安全生产产生较大的影响。因此，设计不考虑留设河流保护煤柱。
公路下和铁路专用线下煤层埋藏深度亦如上述，3号煤层的开采仅使地表缓慢下沉，采用分期回填、垫高路基，对公路交通不会产生影响。临近的生产矿井南寨煤矿比本井的开采深度还小，在公路下开采3号煤层已取得了较好的效果。设计也不考虑留设公路铁路保护煤柱。
井田边界留设40m境界煤柱（本井一側为20m），大巷和断层两侧留设40m保护煤柱。地面村庄煤柱，按照钻孔柱状重新确定的第四系等厚线图计算的村庄保护煤柱宽度为:纬线3998000线以南为280m，纬线399800～4003000为310m，纬线4003000～4005000线为280m，纬线4005000以北为250m。
根据采煤方法章节关于村庄下压煤开采的分析论证，村庄煤柱采用条带开采时，村庄煤柱可回采40%。计算辅助巷道煤柱等，本设计暂按短壁放顶煤条带开采村庄煤柱考虑，其回采率为35%。
设计长壁开采区域为分区式条带长壁综放工作面开采，工作面长200m，顺槽宽3.6～4m，区段煤柱宽16～20m。国内统计数据表明，当采用综放回采工艺时，综放开采6m左右的煤层，其工作面回采率80%~84%，据此，计算中采用长壁开采区域的采区回采率80%。矿井可采储量计算汇总见表2—1—2。

地质储量计算结果汇总表
煤
层
总面积
煤
种
地 质 储 量 （万吨）
111
112
121
122
111+112+121+122
(111+112)/（11+112+121+122）
111/（11+112+121+122）
3
71.39
PM
25072
5065
15147
10651
55935
53.88%
44.8%
矿 井 储 量 汇 总 表 单位：万t
地质储量
设计煤柱
设计利用储量
开采损失
可采储量
井田边界煤柱
大巷保护煤柱
断层煤柱
采区边界及其它煤柱
工业场地煤柱
小计
长壁综放开采区
村庄限高开采区
小计
长壁综放开采区
村庄限高开采区
小计
长壁综放开采区
村庄限高开采区
小计
南一
9116
1495
197

1194

1540
3280
4296
7576
535
2505
3040
2745
1791
4536
南二
7375
39
127

969
717
1852
3732
1791
5523
610
1040
1650
3122
751
3873
南三
13646
106
287
143
1787

2323
5005
6318
11323
816
3848
4664
4189
2470
6659

续上表
地
质
储
量
设计煤柱
设计利用储量
开采损失
可采储量
井田边界煤柱
大巷保护煤柱
断层煤柱
采区边界及其它煤柱
工业场地煤柱
小计
长壁综放开采区
村庄限高开采区
小计
长壁综放开采区
村庄限高开采区
小计
长壁综放开采区
村庄限高开采区
小计
北一
12383
79
300
140
2144

2663
5943
3777
9720
969
2376
3345
4974
1401
6375
北二
13415
211
326

1061

1598
6859
4958
11817
1118
3267
4385
5741
1691
7432
南区
30137
294
611
143
3950
717
5715
12017
12405
24422
1961
7393
9354
10056
5012
15068
北区
25798
290
626
140
3205

4261
12802
8735
21537
2087
5643
7730
10715
3092
13807
矿井
55935
584
1237
283
7155
717
9976
24819
21140
45959
4048
13036
17084
20771
8104
28875

三、地形地貌及地表水系
本井位于太行山中段西侧的上党盆地西部，地形标高一般910-1060m；相对高差30-150m。区内最高点位于西南部的尧庙山(井田以外)，标高1062.0m，最低点位于漳河河床，标高为912.7m(井田北部界线附近)，相对高差149.3m。区内地形总趋势是西高东低，西北、西南部为丘陵地带，中东部地势平坦。
本区属海河流域漳卫南运河水系，浊漳南源为区内主要河流，雍河、岚水河为其支流，均常年流水。本矿井外排水河流为浊漳南源。区内防洪水沟构筑简单，防洪、排涝能力较强。
四、气象
本区属大陆性气候特征。昼夜温差较大。据长治市气象资料：年平均蒸发量为1406.5mm，最大降雨量为634.1mm，最小为444.9mm，雨季集中在7、8、9三个月，日最大降雨量为88.7mm。年平均最高气温为10.3℃，最低为9.3℃，年平均气温是9.8℃，日最高温度为37.2℃，最低温度为-19.8℃。该区常年多西北风，最大风速为14-16m/s。每年10月至次年4月为结冰期，冻土深度一般为0.60m。
五、地震
据山西省地震基本烈度区划图，长治市地震基本烈度为7度区，长子县为6度区。由于本井更靠近长子县,与长子县城只有不到3km的距离,故设计取地震基本烈度为6度。
该区为农业种植密集区，农业作物以高岗作物为主，盛产玉米、谷子等旱地作物。只有很少的水田。
井田内有较多的村庄，房屋多为砖木结构。
六、其它开采技术条件
（一）邻近生产矿井的开采技术条件
本井田内无矿井及小窑开采历史。本矿井内无小煤矿，邻近的经坊煤矿，现开采3号煤层，斜井开拓，先期设计生产能力为30万t/a，1995年扩建成60万t /a矿井，2003年改建为120万t /a，采用综合机械化采煤，现拟扩建为300万t /a矿井。3号煤层伪顶为炭质泥岩，厚0.13-0.16m，不稳定，直接顶为泥岩，厚2.5-3m，老顶为砂岩。直接底为泥岩或粉砂岩，未见底鼓现象。
该矿井经鉴定为低瓦斯矿井，涌水量1400m3/d，未发生过煤的自燃现象，未见地温异常。
（二）煤层顶底板岩石工程地质特征
本井田未作此项工作，根据高河井田资料作如下叙述：
直接顶板为泥质岩，局部为粉砂岩及砂岩，厚0-11.68 m厚度稳定性差,结构松软,吸水易软化、强度较低。
老顶为砂岩，厚0.00-20.10m，不规则裂隙发育，见有方解石脉及泥质物充填现象。
煤层的上覆岩层，从直接顶到老顶为较弱一坚硬型，再往上为较弱一坚硬一软弱一坚硬型的相间复合结构。这种软硬相间的结构虽然能阻止煤层开采时顶板裂隙的发展，但由于软弱岩石在水的作用下，易发生软化，从而降低了顶板的稳定性。
煤层直接底板为泥质岩石，局部为粉砂岩、厚0-3.05 m，其下为砂岩，属软弱-坚硬型。
（三）、瓦斯、煤尘及煤的自燃
1.瓦斯
井田内钻孔采取煤层瓦斯煤样，分析测试结果（见表6-2）。从表中可看出，煤层甲烷含量平均值为7.17m1／g.daf。煤层甲烷成分平均值为71.18%。
根据钻孔煤层瓦斯成分分析，3号煤层以甲烷带为主，其次为氮气－甲烷带。2111孔附近为二氧化碳－氮气带。
本设计为了深入分析矿井瓦斯赋存状态，为矿井开拓开采和通风安全设计搞清基础资料，收集邻近经坊煤矿的有关资料如下：
经坊煤矿主采3号煤层平均厚度为6.2m，煤层赋存深度为小于300m，3号煤煤种为贫瘦煤，其它下部煤层为贫煤。经坊精查采取3号煤4个钻孔瓦斯样，详查区3号煤层7个瓦斯样、15号煤层6个瓦斯样，统计瓦斯数据如下表：

经纺煤矿煤层甲烷含量统计表
煤
层
号
样
品
数
瓦斯含量
ml/g·daf
瓦斯成分
CH4
CO2
N2
CH4
%
CO2
%
N2
%
3
11
0.04-0.61
0.99
0.04-0.31
0.18
3.54-5.21
4.56
0-97.77
23.34
0.7-27.36
6.94
1.35-89.23
34.83

由于矿井地质报告没有明确矿井瓦斯等级，故可研根据相邻矿井生产实际情况，暂按低瓦斯矿井考虑。本设计根据上述资料和矿井设计规模和开采方法，对瓦斯涌出量进行了预测和评价。评价结果矿井在前期开采南部分区时为低沼气矿井，放顶煤工作面瓦斯涌出量较大；在矿井北部分区开采时可能演变为高沼气矿井。详细情况参见矿井开拓章节和矿井通风安全章节内容。
2、煤尘爆炸性及煤的自燃
据《长治勘探区详查地质报告》资料，3号煤层的煤尘均具有爆炸危险性。
3号煤层属不自燃煤层。
（四）、地温
井田内无测温孔，据高河井田测温资料：井田恒温带深度在40m左右，恒温带温度为13.5°。最高地温为2113号孔550m处，为22.2°，地温梯度为1.3°/100m，属地温正常区。
七、其它有益矿产
井田内其它有益矿产主要有铝土泥岩、铁质粉砂岩及铁质泥岩、稀有元素锗、镓。经测定，品位均达不到工业开采要求，无开采价值。
第二节 矿井地质特征
一、地层及构造
（一）、区域地层
山西省东南部地层分布自东往西，由老到新。主要有上元古界震旦系，古生界寒武系、奥陶系、石炭系、二迭系，中生界三叠系，新生界上第三系、第四系。
（二）、井田地层
本井田全部为第四系黄土覆盖，现结合以往钻孔资料以及长治详查资料将区内地层由老到新分述如下：
1．奥陶系中统上马家沟组(02ｓ)
2．奥陶系中统峰峰组(0２ｆ)
3．石炭系中统本溪组(C2ｂ)
4．石炭系上统太原组(C３ｔ)
5．二叠系下统山西组(Pls)
6．二叠系下统下石盒子组(P1x)
7．二叠系上统上石盒子组(P2s)
8．第四系(Q)
（三）、区域构造
本井田构造总体为简单的单斜，伴有宽缓褶曲，断层很少，亦无岩浆岩体，因此构造属简单类(一类)。
二、水文地质
（一）、区域水文地质概况
根据区域资料，井田所处水文地质单元包括漳河流域、辛安泉域的广大地区。即北至人头山、西至云梦山、南至雨中山、东到太行山麓隔水层隆起地带。
区域东部地势高峻，出露一套碳酸盐岩类地层，呈南北向长条状分布，含成黄土丘陵和低山，海拔800-1200m。该盆地为新生代早期形成的断陷盆地，堆积物最厚可达300多米，其间有若干孔隙含水层。盆地基底为武乡-阳城凹褶带。区内尚有少量中生界和古生界的碎屑岩地层出露，含一系列裂隙含水层，富水性弱。盆地范围内奥陶、寒武系灰岩岩层埋藏较深。
区内主要河流为浊漳河，属海河水系。浊漳河分南、北、西三源，南源发源于长子县的发鸠山，长104km。西源发源于沁县漳源以北，长80km。南源和西源在襄垣县甘村附近汇合，并向北东流至襄垣县小蛟村，又汇合发源于榆社县三县垴、流长116km的北源。汇合后向东南流经44km至辛安村再折向东流，在平顺县下马塔以东出省境。流域面积，省境内11741km2，晋东南区为10037km2，年径流量12.7×108m3。
区域内主要含水层组按其含水类型分为：
1.松散岩类孔隙含水层组
2.碎屑岩类裂隙含水层组
3.碎屑岩夹碳酸盐岩类含水层组
4.碳酸盐岩类含水层组
地表河流从非岩溶区流经岩溶区时，常有漏失。
盆地东部的边山断裂附近，第四系孔隙水向深部排泄，亦成为岩溶水的补给源之一。
太行山古老地质体的隆起，使太古界变质岩系及及寒武统泥岩高于区域地下水面，起着隔水屏障的作用。区内岩溶地下水由北向南、由南向北，向辛安泉排泄，在泄水区，地下水具承压性。
辛安泉，包括王曲和实会两大泉群，介于平顺、潞城和黎城三县交界地带，沿漳河自西流村至北耽车村约16km范围内有一系列的泉群出露，泉口出露总数约170余处，泉水出露标高在643-615m之间。出露地层王曲泉群为奥陶系灰岩，实会泉群为中寒武统厚层鲕状石灰岩。多年来平均泉水总流量为9.0-10.0m3/s。在北耽村以下的漳河河床中，下寒武隔水泥岩出露，至此，岩溶地下水全部排泄出地表。
（二）井田水文地质条件
井田位于太行山中段西侧的上党盆地西部。地貌形态以盆地为主，地形标高一般在950-1000m之间。丹河为区内主要河流，属黄河水系。丹河从本区西南部穿过。河流流量受大气降水影响很大，雨季、旱季变化明显。现依据区域资料及长治勘探区详查资料，将区内主要含、隔水层组分述如下：
1.主要含水层组
(1)奥陶系中统石灰岩岩溶裂隙含水层组
(2)太原组石灰岩岩溶裂隙含水层组
(3)山西组砂岩裂隙含水层组
(4)下石盒子组砂岩裂隙含水层组
(5)基岩风化带裂隙
(6)第四系松散砂、砾含水层组
2.主要隔水层组
(1)太原组一段及本溪组隔水层组
(2)太原组及山西组泥岩、砂质泥岩隔水层组
(3)上石盒子组中、下部及下石盒子组隔水层组
3.含水层的补给、迳流排水条件
(1)区内松散含水层主要直接接受大气降水补给，一般降水后，水井水位明显上升。松散含水层下的基岩风化带含水层一般接受其上覆含水层的补给，在局部地段，不同时间内与松散含水层可互为补给含水层。
(2)区内山西组、太原组含水层接受大气降水的补给条件较差，与上覆含水层及下伏含水层均有一定厚度的隔水层相隔。地下水运动一般以层间迳流为主，仅在构造部位才可能与其它含水层直接发生水力联系。
(3)中奥陶统石灰岩含水层在区内隐伏于煤系地层之下。在构造部位可通过导水带接受其它含水层地下水的补给。区内该含水层一般埋藏较深，地下水迳流相对缓慢。但从区域各延伸孔及单层水位动态及钻孔简易水文地质观测资料分析，该含水层岩溶裂隙较发育，地下水交替相对活跃。区内该含水层在水文地质单元中所处环境应属于迳流 滞缓带。
4.水文地质勘探类型划分
区内主要可采煤层3号煤层其直接充水层为顶板砂岩裂隙含水层。该含水层含水性一般较弱。区内构造简单，主要以宽缓褶皱为主。奥灰水具有较高的水压值，水头高出3号煤层底板200m左右，但其间有150m以上的地层阻隔。故矿床为以裂隙充水的简单充水矿床，即第二类第一型。由于构造等因素影响，使局部富水或沟通与强含水层的水力联系，将造成局部地段水文地质条件的复杂化。
5.矿井涌水量预计
可研报告鉴于井田范围内无抽水孔资料，故根据井田开采技术条例与邻近经坊煤矿相似，故采用水文地质比拟法进行涌水量预计。经富水系数比拟法和单位涌水量比拟法计算，正常情况下，开采3号煤层的正常涌水量应为109m3／h，最大涌水量356m3/h。
鉴于本矿井开采范围大，井型规模比原来更大的情况，煤田地质勘探114队为配合矿井初步设计，参照邻近经坊煤矿和赵庄煤矿的资料，于2004年十二月五日提供了本矿井涌水量最新预计成果如下：
正常情况下，开采3号煤层的预计涌水量为5632m3/d，雨季涌水量按3倍正常涌水量计算为16896m3/d。即矿井正常涌水量为235m3/h，最大涌水量为705m3/h。
第三节 矿井开拓概况
一、影响井田开拓的主要因素
1、矿井赋存3号和15号两个主要可采煤层。15号煤层为富硫和高硫煤，根据目前有关规范规定属于禁止开采和使用的煤炭资源。尽管本设计对其不予考虑，但设计的开拓系统将具有方便后期延伸开拓15号煤层的可能性。
2、矿井开采3号煤层，井田构造形态为相互平行且宽缓的两个向斜和两个背斜，煤层赋存标高在＋280m—＋480m，在相对高差200m范围内缓波起伏，煤层倾角在5°以下，一般在3°左右。井田中北部近东西走向、落差45m左右的北刘逆断层将井田分成南、北两个自然分区。井田内煤层赋存稳定，煤层厚度在南区平均达到5.8m，北区平均达到6.2m。井田内主要发育有北刘断层，在井田东南部边界存在一条境界外延伸过来几乎尖灭的较小断层。按煤田地质勘探类型划分标准，矿井属于一类一型，即构造简单煤层稳定的矿井。
3、矿井涌水量较小，根据地质勘探部门对矿井涌水量的预计和邻近矿井生产涌水量的调查情况，对煤层开采影响不大。矿井深部奥陶纪灰岩为岩溶强含水层，其水位标高高于3号煤层约200m，但相隔地层约150m以上，远远大于突水系数对安全煤岩柱厚度的要求，故3号煤层的开采基本不受其影响。需要重视的是落差45m的北刘断层的导水性问题，但目前缺乏具体参数说明其隔水性或者导水性，以及与第四系和奥灰地层的关系。考虑其压性逆断层特性，导水性程度应当受到限制。参照勘探规范和矿井水文地质规范，矿井主要开采3号煤层属于顶板砂岩裂隙充水型矿床，水文地质类型划分为二类一型，属于水文地质条件简单的矿井。设计同意地质勘探部门关于不排除在不明断层和陷落柱沟通第四系和奥灰水情况下，局部区域水文地质条件复杂化的可能性，矿井最大涌水量参数稍大，即考虑了对季节性涌水量和构造影响涌水量变化的适应性。
4、根据补勘资料，3号煤层沼气含量为2.17-13.24m1／g.daf，平均含量为7.17m1／g.daf。据了解，最大含量比原地质报告高的原因是在南分区深部边界的两个钻孔瓦斯样含量值提高。由于目前尚未获得煤层瓦斯等值线图资料，无法准确分析和计算矿井瓦斯涌出量。根据相邻生产矿井均为低沼气矿井的资料，本矿井应为低沼气矿井。但通过仔细分析经坊煤矿的煤层瓦斯含量和综采工作面涌出量发现，在经坊煤矿煤层瓦斯含量非常低和产量仅仅60万吨/年左右的情况下，其回风大巷和工作面瓦斯涌出量已经分别达到4.73-7.67m3/t、4.6-8.57m3/t（平均为6.77m3/t），尽管这和经坊煤矿产量规模较小且通风断面小、风量配给小有关，但瓦斯涌出已有比较充分的显现。本矿井煤层瓦斯含量比经坊大7.24倍、赋存深度大200m、煤炭变质程度较高、井田范围大4.46倍、可能在矿井深部分区（北分区局部）存在中等沼气含量区域、矿井生产规模大5倍、采用长壁放顶煤开采瓦斯涌出更加集中、上下邻近层不太发育等因素，本设计重新慎重分析计算了矿井瓦斯涌出量。
根据上述补勘资料，通过对矿井瓦斯涌出量进行定性和定量分析，设计委托抚顺研究所作出专家预计：矿井在初期将仍是低瓦斯矿井。随着煤层赋存深度增加，煤层沼气含量将呈现逐步增加的趋势，有可能存在局部高沼气区域。因此，矿井开拓将在通风系统和巷道布置方面考虑适应瓦斯的涌出特征和发展变化情况，
5、矿井区内地表平坦，呈西高东低的缓坡起伏于+951~+913m标高之间。土地作物多为高岗作物。但地面村庄密布，给工业场地和井口位置选择带来一定的制约。
6、井田内煤层埋深在450~650m左右。南分区的煤层赋存深度也浅于北侧，一般在500m以内。北分区的煤层赋存深度一般在600m以内。
第四系地层厚度在120~198m之间，以粘土、亚粘土夹杂砂层构成。中部厚，南北两翼薄，西部厚东部变薄，层内水渗透性较强。据补勘所获得的信息，第四系内存在2~4层流砂层，其中一层达10m厚。第四系厚度和流砂层将影响井口位置选择和井筒施工方法。地下水位一般较浅，局部低洼处在雨季有泉涌现象。
7、在北刘断层南侧的勘探程度高于北侧，目前补充勘探正在南侧进行，中间资料已经提出，大大提高了南分区的勘探控制程度。
二、开拓方式
井田属于全隐伏煤田，煤层埋藏较深，地表比较平坦，第四系地层厚度大，根据最新补勘资料，第四系地层中普遍发育两层流砂层，其中一层厚度达10m，故本井田适宜采用立井开拓。
鉴于本井田东南部边界处第四系地层厚度较小，距铁路接轨站场较近，设计也对斜—立井混合开拓方式的方案也进行了分析比较。
三、井口数目和位置
设计工业场地位于井田内南鲍村东北的未耕种坡地，原始地形标高为＋926m—＋939m。根据前述开拓方式论证，本设计采用立井开拓。在工业场地内部分别设置主井、副井、回风井三个立井井筒。
主井井筒平面位置位于中间，南距副井井筒35m，北距回风井井筒45m。副井东距主井95m，回风井西距主井35m。
主井井底设置在副井井底标高＋405m水平，即装载硐室上置式布置。以便于井底煤仓与胶带输送机大巷布置、避免运输高度损失。
副井水窝深度根据过卷扬装置布置和尾绳长度确定为31m。
回风井回风标高设置在＋405.5m，便于三井贯通施工。
矿井生产后期拟在火京村南开凿一回风立井，担负北分区回风，以缩短通风路线，形成后期两进两回的通风系统，以适应矿井两翼开采、增加产量的需要和矿井瓦斯等级提高的可能性。
四、水平划分及标高
本井田共有14个煤层，其中3、15煤为主采煤层，全区可采，9、14煤为局部可采煤层，其余煤层仅见可采点。
根据3号煤层与9号煤层层间距为65m、距15号煤层层间距107m，以及15号煤层为高硫禁采煤层、本设计仅考虑3号煤层的开拓开采，而矿井地层为宽缓褶曲的近水平煤层适合分区开拓布置的特点，将矿井3号煤层作为一个单一煤层进行单一水平开拓。
如果以后技术和政策允许开采15号煤层，则可以采用胶带暗斜井和轨道暗斜井延深建立辅助水平，开拓15号煤层和局部可采的9号煤层。
综合分析井田煤层赋存深度（煤层赋存范围为＋480m-+300m）与形态，前期以开拓南分区为主（煤层大部分赋存在＋400m以上）兼顾北分区（煤层大部分赋存在＋350m以上），考虑井口位置和初期采区选择，井底煤仓和装载硐室高度及井底车场工程地质条件良好，将本矿井开拓水平确定在＋405m水平标高。
根据主井井检钻孔资料，3号煤层顶底板主要岩性为泥岩、粉砂岩、细砂岩，岩性较稳定，工程地质条件较好，可以满足设置井底车场和主要装载硐室的要求。
五、分区划分与大巷布置
由于本井田为近水平煤层，区内发育轴向为南北的宽缓背向斜，3号煤层东南部最高处（＋500m）与井筒东北角最低处（＋280m）近8km距离的最大高差为220m，平均坡度不到2°，适合单一水平分区式开拓。全井分南北两个分区，以一组南北大巷贯穿北刘断层南、北两翼的分区。
在井田中部南北方向设置回风、胶带输送机、辅助运输共三条大巷，大巷均沿煤层布置。胶带输送机大巷沿煤层顶板布置，其它两条大巷沿煤层底板布置。胶带输送机大巷布置在中间，西侧为回风大巷，东侧为辅助运输大巷。胶带输送机大巷与回风大巷的中心线间距为35m，胶带输送机大巷与辅助运输大巷的中心线间距为25m。
井底车场和井筒连接部分设在3号煤层底板粉砂岩岩石中，井底车场标高＋405m。根据矿井规模比较大和近水平煤层开采特点，矿井辅助运输采用胶轮自行车，因此辅助运输大巷标高在副井车场为＋405m，在副井车场水平以外，巷道以＜7°坡度进入煤层后再沿煤层底板布置。
由于井底主煤仓和装载系统采用上置式布置，主煤仓上口标高约高于井底车场100m，故胶带输送机大巷在井底车场附近从煤层中仰头上挑布置与煤仓上口连接。
回风井与回风大巷在＋405m标高连接，沿南北方向布置在煤层底板岩石中并逐步抬升进入3号煤层。
六、采区划分、采区储量及开采顺序
矿井以北刘断层为界划分为两个分区，北刘断层以南为南分区，以北为北分区。南分区东西宽度约5.8km，南北长度平均约7km，南分区面积约41.33km2。北分区面积约30.06km2。
井田内煤层赋存稳定，煤层厚度在南区平均达到5.8m，北区平均达到6.2m。南分区的地质储量30137万t，长壁面开采区域可采储量10056万t，村庄煤柱可采储量5012万t，可采储量15068万t，服务年限35.8a。北分区的地质储量25798万吨，长壁面开采区域可采储量10715万吨，村庄煤柱可采储量3092万吨。可采储量13807万吨，可采年限32.9a。
鉴于南分区的地质勘探程度远远高于北分区，对地层、煤层、构造和其它开采条件的控制程度满足矿井初步设计的要求，而且南分区靠近煤炭外运站场，矿井工业场地位于南分区，故矿井首先开拓开采
