山东科技大学学士学位论文 摘要

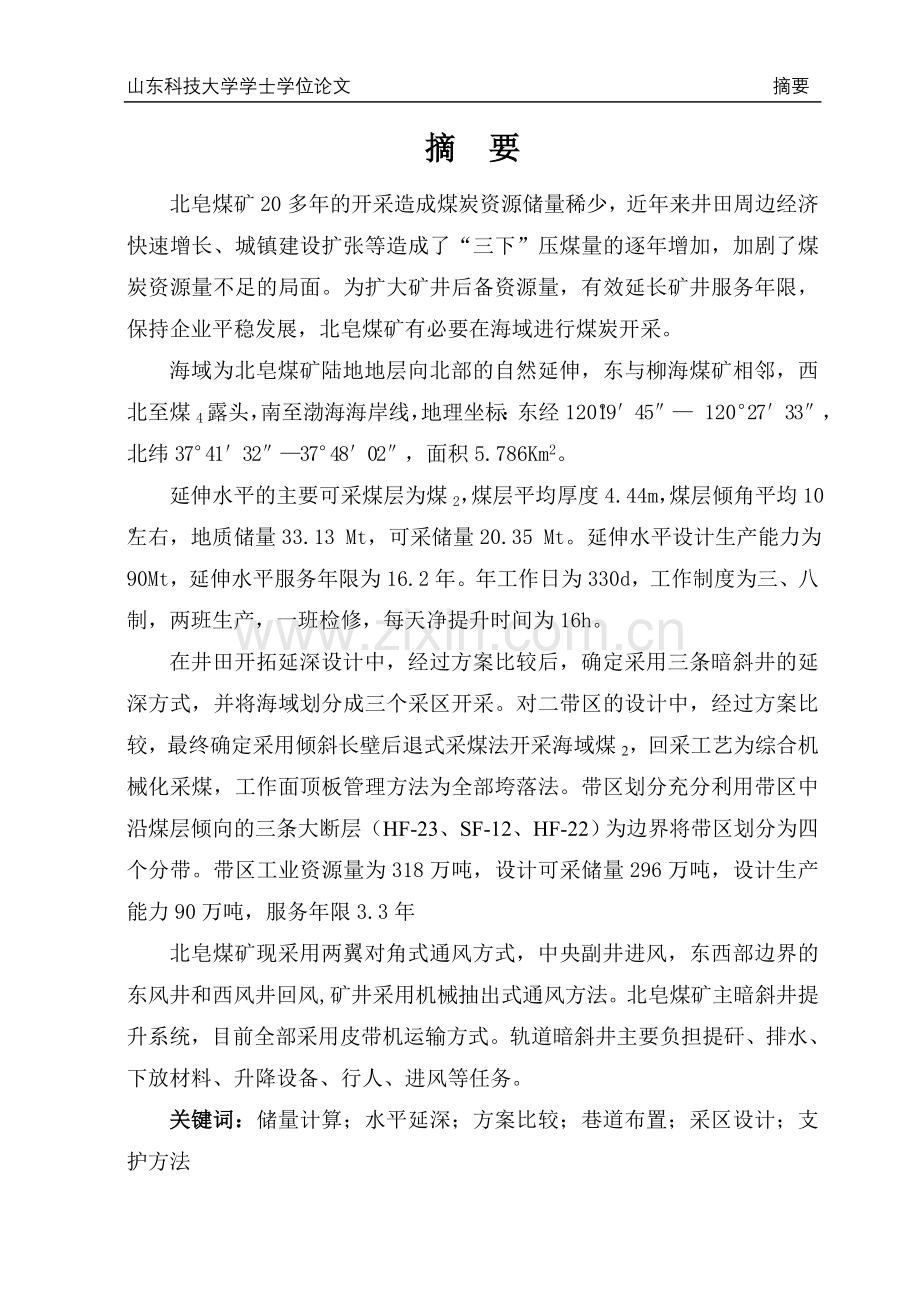

摘 要
北皂煤矿20多年的开采造成煤炭资源储量稀少，近年来井田周边经济快速增长、城镇建设扩张等造成了“三下”压煤量的逐年增加，加剧了煤炭资源量不足的局面。为扩大矿井后备资源量，有效延长矿井服务年限，保持企业平稳发展，北皂煤矿有必要在海域进行煤炭开采。
海域为北皂煤矿陆地地层向北部的自然延伸，东与柳海煤矿相邻，西北至煤4露头，南至渤海海岸线，地理坐标：东经120°19′45″— 120°27′33″，北纬37°41′32″—37°48′02″，面积5.786Km2。
延伸水平的主要可采煤层为煤2，煤层平均厚度4.44m，煤层倾角平均10°左右，地质储量33.13 Mt，可采储量20.35 Mt。延伸水平设计生产能力为90Mt，延伸水平服务年限为16.2年。年工作日为330d，工作制度为三、八制，两班生产，一班检修，每天净提升时间为16h。
在井田开拓延深设计中，经过方案比较后，确定采用三条暗斜井的延深方式，并将海域划分成三个采区开采。对二带区的设计中，经过方案比较，最终确定采用倾斜长壁后退式采煤法开采海域煤2，回采工艺为综合机械化采煤，工作面顶板管理方法为全部垮落法。带区划分充分利用带区中沿煤层倾向的三条大断层（HF-23、SF-12、HF-22）为边界将带区划分为四个分带。带区工业资源量为318万吨，设计可采储量296万吨，设计生产能力90万吨，服务年限3.3年
北皂煤矿现采用两翼对角式通风方式，中央副井进风，东西部边界的东风井和西风井回风,矿井采用机械抽出式通风方法。北皂煤矿主暗斜井提升系统，目前全部采用皮带机运输方式。轨道暗斜井主要负担提矸、排水、下放材料、升降设备、行人、进风等任务。
关键词：储量计算；水平延深；方案比较；巷道布置；采区设计；支护方法
山东科技大学学士学位论文 摘要
ABSTRACT
20 years of the beizao coal mining caused by the scarcity of coal resources and reserves in recent years, mine field surrounding the rapid economic growth, urban construction and expansion of the "three under" coal volume increased year by year, increased the amount of coal resourcessituation. In order to expand the mine reserve resources, effectively extending the service life of mine, to maintain the stable development of enterprises beizao coal necessary for coal mining in the sea.
Sea areas for Beizao coal land strata to the north of the natural extension, coal mine adjacent to east and Liu Hai, northwest to the coal outcrop, south Bohai Sea coastline, geographical coordinates: longitude 120°19′45″— 120°27′33″north latitude and 37°41′32″—37°48′02″, an area of 5.786Km2.
An extension of the level of the main coal layer of coal, coal seam average thickness of 4.44m, the average coal seams dip about 10 °, the geological reserves of 33.13 the Mt of recoverable reserves of 20.35 the Mt. Extension of the level of design production capacity of 90Mt, an extension of the level of the service life of 16.2 years. Of working days for the 330d, the system of work for three to eight systems, two classes of production, maintenance intervals, daily net increase for 16h.
In mine field development deepening design, through comparison of these schemes, determined using three internal inclined shaft deepening method. The design of the two stripe, after the program finalized inclined longwall retreat mining method in mining sea areas coal mining technology for mechanized coal face roof management methods for breaking down all France. Division of bands take full advantage of the tendency of the three band along the seam tomography (HF-23, SF-12, HF-22) will take the boundary is divided into four sub-band. With the Industrial resources, design recoverable reserves of 2.96 million tons to 3.18 million tons, the design production capacity of 900,000 tons, the service life of 3.3 years.
Beizao coal mine is the use of two diagonal ventilation mode, the central shaft into the wind, thing ministry border Dongfeng well and the well return, the mine uses a mechanical exhaust ventilation method. Beizao coal mine main inclined shaft hoisting system of dark, at present all used mode of transport belt machine. Inclined track winze main burden to refuse, drainage, decentralization of materials, lifting equipment, pedestrians, into the wind and other tasks.
Keywords: reserves calculation; Level of extending the deep; Scheme comparison; Arrange tunnels; Mining design; The supporting method;
山东科技大学学士学位论文 目录
毕业论文（设计）原创性声明
本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名： 日期：
毕业论文（设计）授权使用说明
本论文（设计）作者完全了解**学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。学校可以公布论文（设计）的全部或部分内容。保密的论文（设计）在解密后适用本规定。
作者签名： 指导教师签名：
日期： 日期：
注 意 事 项
1.设计（论文）的内容包括：
1）封面（按教务处制定的标准封面格式制作）
2）原创性声明
3）中文摘要（300字左右）、关键词
4）外文摘要、关键词
5）目次页（附件不统一编入）
6）论文主体部分：引言（或绪论）、正文、结论
7）参考文献
8）致谢
9）附录（对论文支持必要时）
2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：
1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写
2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画
3）毕业论文须用A4单面打印，论文50页以上的双面打印
4）图表应绘制于无格子的页面上
5）软件工程类课题应有程序清单，并提供电子文档
5.装订顺序
1）设计（论文）
2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订
3）其它
目录
1 矿井概述 1
1.1 矿区概况 1
1.2 井田地质及煤层特征 5
1.3 井田开拓方式 25
1.4 矿井延深的必要性 28
2 开采范围与生产能力 32
2.1 开采范围及储量 32
2.2 生产能力与服务年限 34
3 开拓延深 35
3.1 水平延深方案的选择 35
3.2 井筒及井底车场 49
3.3 水平接续时的技术措施 54
4 采区设计 55
4.1采区地质特征 55
4.2采区生产能力及服务年限 57
4.3 采煤方法及采区参数 58
4.4 带区巷道布置 61
4.5 带区车场及硐室 72
4.6 采煤工作面配备和生产能力验算 73
4.7 采掘工作 74
5 矿井通风与安全 86
5.1 矿井通风 86
5.2 井下灾害防治 93
6 矿井生产系统及主要机电设备 104
6.1 提升设备 104
6.2 通风设备 106
6.3 排水设备 109
6.4 供电设备 111
7 矿井基本技术经济指标 113
7.1 劳动定员和劳动生产率 113
7.2 主要技术经济指标 115
参考文献 120
致谢 122
附录 123
英文原文 123
中文译文 140
山东科技大学学士学位论文 矿井概述
1 矿井概述
1.1 矿区概况
1.1.1 交通位置
北皂煤矿位于山东省黄县煤田西北隅，行政区划属于山东省龙口市龙港经济开发区。东以第11、21勘探线与柳海井田为界，西至各煤层隐伏露头线，南与梁家煤矿和桑园煤矿毗邻，北至渤海内的煤层露头，东西长约5.5km，南北宽约6.0km，面积约29.63km2，其中陆地部分10.39 km2，海域部分19.24 km2。海域为北皂煤矿陆地地层向北部的自然延伸，东与柳海矿相邻，西北至煤4露头，南至渤海海岸线，地理坐标：东经120°19′45″—120°27′33″，北纬37°41′32″—37°48′02″。矿区范围共由35个拐点控制（见表1.1），开采深度为-90m至-550m。
点号
X(417)
Y(405)
点号
X(417)
Y(405)
点号
X(417)
Y(405)
1
0310
27720
13
3199
33310
25
7160
29275
2
0340
28410
14
3410
33263
26
6500
28665
3
0535
29000
15
3681
33179
27
5695
28150
4
0650
29660
16
4137
33040
28
5140
28110
5
0923
30020
17
4330
33405
29
2997
28490
6
1215
29925
18
4674
33785
30
3013
28552
7
1760
30770
19
8044
33793
31
1995
28502
8
1945
31370
20
7940
33500
32
1915
28193
9
2415
32330
21
7440
32300
33
1730
28195
10
2485
32620
22
6521
31407
34
1525
28148
11
2560
33410
23
7170
30370
35
1502
27997
12
2893
33360
24
7255
29650
表1.1 北皂煤矿矿区拐点坐标一览表
井田南距264省道2km，荣（荣城）—乌（乌海）高速公路5km，与省内公路网相连；东距烟台125km；西南至潍坊184km；大莱龙铁路进港线从矿区中部通过，设有龙口站、龙口北站。距龙口港1.5km，龙口港可停泊万吨以上货轮，经龙口港可与国内外港口连接，井田水、陆交通便利。矿区生产原煤炭除供龙口发电厂和局热电厂外，主要依靠公路和水路外运，详情见（图1.1 交通位置示意图）。
图1.1 交通位置示意图
1.1.2 地形地貌
井田地貌单元为第四系山前冲积平原，北部为渤海；区内地势平坦，地势总的变化趋势自南向北、自东向西逐渐变低，坡度极为平缓，地面标高0.84m～7.97m。区内除工业广场和村庄外，其余皆为树林、果园、农田
和塌陷坑。区内水系不甚发育，仅有人工挖掘的小灌溉渠道和塌陷区积水洼地。由于采煤塌陷，地面形成多处塌陷积水区，积水区面积约0.94 km2，积水量约207万m3；本区北部约有19.24km2被海水覆盖，海水水深0～14m，总体上由南向北渐深。区内水源主要为第四系潜水。
1.1.3 气象及水文情况
本地区属温带季风型大陆性气候，因地处海滨，夏季显现海洋性气候特征，湿热多雨，无高温酷暑；冬季受西北冷高压气流控制，显现出大陆气候干冷的特点。年平均气温16.3℃，最高气温39.2℃（2009年6月25日），最低气温-21.3℃（1972年2月），冰冻期3～4个月，积雪厚0.2m，最大冻土深度0.41m。
年平均降雨量628.7mm，月最大降雨量405.1mm，日最大降雨量163.3mm（海域初投为117.2mm，矿志为163.3mm1982年8月25日），在7～9月，而7月降雨量最大。
全年主导风向为东南风，次为东北风，4月份风速最大，历年4月份平均风速为14.5m/秒，最大风速为34m/秒。春夏秋多西风，冬季多西北风。年平均风速4.4m／s，最大风速34m／s（1964年4月6日）。全年≥8级大风日数47.7天，最多年份93天（1966年），最少年份16天（1957年）。
年平均降水量633.3mm，主要集中在7月～8月，日降水量≥50.0mm的暴雨日数年平均2天，出现于4～11月份。年最多降水量944.9mm(1964年)，年最少降水量445.3mm(1957年)。降雪期一般从11月中旬至次年4月份，年平均降雪日数14.2天，最多年份26天，最少年份6天。最大积雪厚度200mm，最大冻土深度为420mm。冰冻期3个月（12月至次年2月）。
本区北临渤海，历史上曾多次发生海潮上岸袭击事件，据龙口海洋站多年观测，海潮最高水位标高为3.40m（1972年7月27日），据国家地震局1976年9月划分本区地震基本烈度为7°，详情请见（表1.2 历史上矿
区受到地震影响表）。
表1.2 历史上矿区受到地震影响表
地震日期
震中位置
强 度
波及本地感应
震级
烈度
1046年
蓬莱
5
6
有感
1548年9月23日
蓬莱
6
8
有感
1668年7月25日
郯城
8.5
11
有感
1886年6月13日
渤海湾
7.2
8
有感
1888年
渤海湾
7.5
8
有感
1969年7月18日
渤海湾
7.4
8.5
有感,震动大,个别农户烟囱倒塌
1975年2月4日
辽宁海城营口
7.3
8.5
有感
1976年7月28日
唐山
7.8
10
有感,震动大
2007年7月10日
蓬莱
ML4.5
本地有感
1.1.4 矿区概况
1975年山东省煤炭设计院对龙口一井田进行了矿井设计，定名为北皂煤矿，设计井型为90万吨/年，服务年限72年。1976年10月5日破土动工， 1983年12月16日建成投产。1989年超过90万吨的设计生产能力，1990年后产量突破百万吨，2006年矿井核定生产能力为225万吨/年。本区北部约有19.24km2被海水覆盖，海水水深0～15m，总体上由南向北渐深。区内除工业广场和村庄外，其余皆为树林、果园、农田和塌陷坑等。区内水系不甚发育，仅有人工挖掘的小灌溉渠道和塌陷区积水洼地，区内水源主要为第四系潜水。
开拓方式为在工业广场内开凿一对中央立井，多水平开拓，主要开采煤层是煤1油2、煤2和煤4层。一水平为-175m，开采煤1油2和煤2层。二水平为-250m，由原中国煤炭经济学院设计，并经山东省煤炭局批准，开采煤4层。三水平为-350m，属海下开采水平，由煤炭部济南设计院设计，经山东省煤炭工业局批准，开采海域煤2层， 2005年6月海下首采面进行试采。
全井田划分为陆地和海域两部分。陆地上组煤划分为四个采区，下组煤划分为三个采区。海域划分为四个采区。采用走向长壁式由近而远向井田边界回采。初期开采方式为炮采和高档普采，后逐渐过渡到综采及综采放顶煤开采。
截止2009年底矿井保有资源储量24923.2万吨，其中基础储量6631.7万吨，资源量为18291.5万吨，储量为5010.0万吨。其中：
保有煤炭资源储量16854.8万吨（全为褐煤），基础储量4732.6万吨，资源量为12122.2万吨，储量为3585.7万吨。
保有油页岩资源储量8068.4万吨，基础储量1899.1万吨，资源量为6169.3万吨，储量为1424.3万吨。
1.2 井田地质及煤层特征
1.2.1 井田境界
西到各煤层露头，东至第11勘探线，南与梁家煤矿及桑园煤矿边界线为界，北到煤4露头。井田走向3.5km，倾斜宽2.4km，面积8.4km²。
1.2.2 矿(井)田地层及地质构造
1.2.2.1 矿井地层
北皂煤矿位于龙口向斜的北翼，地层整体呈一走向近EW，向S倾斜的单斜构造，地层倾角5～45度之间，一般小于10度。井田内发育次一级
宽缓褶曲。主要含煤地层为新生代古近系，煤系地层之上覆盖较厚的第四系。
矿井地层由下而上依次简述如下：
1）中生界下白恶系青山组（K1q）
主要分布在黄县以南的凤凰山一带，不整合于下伏老地层之上，与上覆地层呈不整合接触，在北沟区与柳海井田之间，玄武岩及古近系煤系地层之下，均为中生界地层。
另外，在北沟东北养猪场挖掘的大井中，出露灰绿色细～中粒砂岩夹灰黑色薄层泥岩中夹含炭化植物碎片甚多，砂岩裂隙中含烟煤块及骨骼化石，经中国科学院古脊椎动物与古人类研究所赵喜进同志鉴定，确定为鹦鹉嘴龙的肱骨，定为青山组下部（Ｋ1q）。
2）古近系（E）
黄县盆地内分布古近系五图群（Ｅw）。据已有地质资料证实，黄县煤田古近系地层总厚大于1600m，北皂井田内揭露最大残余厚度度808.52m，早期河流相粗碎屑沉积形成了下部的朱壁店组的一套杂色砂砾岩，中期地壳下沉，沉积环境为泥炭沼泽相，在湿润气象条件下沉积了以泥岩为主含油页岩、煤层的李家崖组；晚期下沉终止，沉积环境变为河湖相，沉积了细碎屑岩为代表的小楼组。各组由下而上分述如下：
（1）朱壁店组（EwZ）
上部由杂色粉砂岩和粉砂质泥岩组成，有时泥岩中夹钙质富集体，呈斑块状，夹2～3层灰色、灰白色泥灰岩夹层，层理不发育。平均厚度93.63m。下部主要由红色、紫红色含砾粗砂岩、中砂岩、细砂岩和泥岩组成，泥质胶结，砾石成份石英、花岗片麻岩、硅质灰岩等为主，分选磨圆较差。经井田内1-2号孔揭露最大厚度400m，柳海井田L11号孔煤4之下揭露近600m仍为古近系地层，未达煤系基底。
（2）李家崖组(EwL)
本组为主要含煤地层，平均厚187.63m。主要由钙质泥岩、泥岩、泥灰
岩、砂岩、粘土岩、炭质泥岩、含油泥岩、煤和油页岩组成。依据沉积特征、岩相旋回可划分为下、上含煤段。
①下含煤段
该段由上含煤段底界的煤2底～煤4之底，主要由粘土岩、泥岩、砂岩、油页岩、煤和炭质泥岩组成，厚67.82～102.96m，平均85.39 m。上部含煤3油3，沉积层位全井田较稳定，为区内良好的标志层，厚0.34～1.21m，平均厚0.75m。下部含较稳定的主要可采煤层（煤4）。本段含油泥岩和油4中含介形虫化石。本段地层厚度、岩性及其变化不甚明显。含动物化石丰富，介形虫有：五图真星虫Eucypsis wutuensis Lee、金星虫Cypris sp.、维县绘神虫Limhocyhepewenshianensis、南金星虫Ausirocypris、粉的杉科Jaxodiaceac为主。
②上含煤段
该段由上、下含煤段的分界煤2到底煤上3，主要由泥灰岩、钙质泥岩、炭质泥岩、泥岩夹泥灰岩互层、泥岩、含油泥岩、煤和油页岩组成，厚76.30～132.80m，平均102.24m。
本段为本井田主要含煤地层。底部含稳定的主要可采煤层（煤2）和局部可采的煤层（煤1），并含全井田稳定的油页岩（油2）。煤上１、煤上2位于本段中部，多相变为3～5层炭质泥岩，局部夹煤线，其中煤上１厚6.20～12.50m，平均厚10.21m，煤上２厚4.70～10m，平均厚6.80m，都是井田内较稳定的标志层。泥灰岩位于煤上１与煤上２之间，灰～灰白色，厚2.95～15.00m，平均厚8.21m，全井田稳定，为良好的标志层。本段顶部含炭质泥岩、油页岩，为煤上3油上3层位，厚0.20～6.10m，平均厚1.53m，该层为本井田内较
稳定标志层。
本段动物化石丰富，介形虫有：五图真星虫Eucypris wutuensis Lee等。裸子粉化石，以喜温热的杉科占优势，如银杏属Qinkgo sp.、苏铁属还含有少量动物化石，如平蜷螺、腹足类等。本段地层厚度、岩性及其变化不明显，为井田内沉积最稳定的层段。
③小楼组（ＥwX）
主要由灰绿色、蛋青色、灰白色厚层状泥岩和钙质泥岩组成，厚0～163.41m。上部受到不同程度剥蚀。中部为泥岩４中含有较多的黄铁矿小晶体，为煤系上覆地层的测井辅助标志层，平均厚2.56m。本组内含五图真星虫Eucypris wutuensis Lee、杉科Jaxodiaceac、银杏属Qinkgo sp.外，还含有水龙骨Helicla和木兰属maguoliasp.。
3）第四系（Q）
下部为灰色砂质粘土、粘土质砂层和砂层组成，上部为海相砂层，向南部逐渐变为砂质粘土。厚度29.50～119.70m，平均厚78.08m。在平面上总体变化趋势是由南、北向中部、由西向东逐渐增厚，最厚位于东北部海边。海域北部靠近煤层露头处第四系中下部夹有玄武岩。
北皂煤矿地层分布情况，详情请见（表1.3 北皂煤矿地层特征表和图1.2 矿井综合地质柱状图）。
表1.3 北皂煤矿地层特征表
系
段
亚段
厚度(m)
岩 性 描 述
第四系
29.5-119.97
平均57.99
上部为海相砂层下部为灰色砂质粘土、粘土质砂层和砂砾层组成
古进系
第
四
段
主要由泥岩和钙质泥岩组成，泥岩4中含有较多黄铁矿小晶体，厚1.70～4.70m，平均2.56m。本段底部为灰～灰白色泥灰岩，厚9.20～15.00m，平均厚12.26m，全井田稳定，为良好的标志层。本段地层厚0～209.90m。
续表1.3 北皂煤矿地层特征表
系
段
亚段
厚度(m)
岩 性 描 述
古
进
系
第
三
段
上含煤亚段
52.85-86.31
平均67.34
该段由第四段底界泥灰岩底～第三段上、下含煤亚段的分界煤2底，含稳定的主要可采煤层（煤2）和不可采煤层（煤1），为本井田主要含煤地层。本段地层厚度及岩性及其变化不明显，为井田内沉积最稳定的层段。
下含煤亚段
91.37
该段由上含煤亚段底界煤2底～煤4之底，主要由粘土岩、泥岩、砂岩、油页岩、煤和炭质泥岩组成；平均厚度91.37m。沉积层位全井田较稳定，为井田内良好的标志层，厚0.34～1.21 m，平均厚0.76m。下部沉积了煤4层，为井田内稳定的标志层，也是本段主要可采煤层。
第二段
93.63
主要由杂色粉砂岩和粉砂质泥岩组成，有时泥岩中夹钙质透镜体，呈斑块状，夹2～3层灰色、灰白色泥灰岩夹层，层理不甚发育。
第一段
76.0
该段主要由红色、紫红色含砾粗砂岩、中砂岩、细砂岩和泥岩组成，泥质胶结、砾石成份石英、花岗片麻岩、硅质灰岩等，分选磨圆较差。
1.2.2.2 地质构造
北皂井田位于黄县煤田的西北隅、龙口向斜的北翼，地层呈一整体走向近EW，向S倾斜的单斜构造，西部及北部为古近系隐伏露头，草泊断层位于南部。井田内次级褶皱发育，褶曲轴短、宽缓，以SEE向和NNW向为主；断层密集，均为正断层，多呈雁行式排列，按延展方向分为近EW、NE、NW向三组。
1）褶皱
井田内褶曲构造较发育，主要有：
（1）园艺场背斜
园艺场背斜位于陆地井田的东部，即第6勘探线以东，轴向SEE，向E倾伏。轴部位置由西向东大致在26#、86-4#、1-15#、88-1#、88-2#、88-7#孔附近通过。4201、4202、4203、2412、2413、2417工作面及相关巷道揭露该褶曲。北翼被柳海、柳6等断层所切割。南翼被F4-5、F3-5等断层所破坏，其轴部断层稀少，形态保存较好。
（2）兴隆庄背斜
兴隆庄背斜位于陆地四采区南部边界，第7勘探线以东，轴向近EW。轴部位置由西向东大致在1-28#、29#、40#孔附近通过，向东延入梁家井田。其北翼被草泊断层、F2等断层所破坏，南翼被草2、F4-1、F4-2等断层所切割，轴部保留较完好。2407、2408、2410工作面及四采下部轨道皮带揭露该褶曲。
（3）北皂向斜
北皂向斜位于园艺场背斜与兴隆庄背斜之间，轴向与背斜近于平行。轴部由西向东大致在6#、ZK59#、1-14#、观2、3-6#孔附近通过。以3-6#孔附近凹陷最深。两翼受草泊、F2、F3-5、F4-3等断裂带的严重破坏，已显示不明显，但基本轮廓仍可辨。
(4) HY向斜（HY构造盆地）
HY向斜位于井田北部海域西翼，Y=40532000线以西，纵贯海域南北。BH1号钻孔以北轴向NNW，向S倾伏，以南过渡到园艺场背斜的北翼，轴向渐变为南东方向，并且仰起，平面上呈环状。构造线长短轴比为1.7：1，为一近等轴向斜（构造盆地）。盆地西北、东南侧地层平缓，倾角在12°左右；东北、西南侧地层较陡，倾角25度左右。盆地覆盖面积763万m2，盆底煤2层最深-460m，与HY背斜起伏高差180m。
(5) HY背斜
HY背斜位于海域HY向斜的东侧，轴向NNW，向ES倾伏，南部逐渐与雁口向斜相衔接。背斜两翼倾角不对称，西翼倾角较陡(前已述及)，东翼倾角较缓，一般为7°，向东过渡为单斜构造。
(6) HF-2向斜
HF-2向斜位于海域HY向斜的西翼，为HY向斜形成过程中的次级褶曲。轴向近EW，向E倾伏。两翼分别被HF-2、SF-22及HF-4、HF-4A断层所截割，但形态保留较好。
2) 断层
井田内断裂构造发育，断层均为正断层。按各断层的生成关系及组合规律可分为陆地草泊构造带、草1F2-1构造带、柳海构造带、海域HY构造盆地构造带、海域HY背斜构造带。陆地草泊构造带和草1 F2-1构造带主要分布在陆地四采区南部、三采区南部和一采区，其走向基本为NEE向至EW向，带内最大断层落差100m。柳海构造带主要分布在陆地四采区北部、海陆交互带及HY构造盆地的南侧，断层主要延展方向为NW向，带内最大落差60m。海域HY构造盆地构造带主要分布在HY构造盆地的四周，断层延展方向以NE向为主，带内最大落差150m。海域HY背斜构造带主要位于海域HY背斜东翼，断层延展方向呈NE向和NW向两组，NE向为构造盆地断裂带的延伸，两组断裂平面呈共扼构造，在东翼主要分为南、北两个构造带。
通过钻探、巷道揭露及三维地震勘探控制，井田内共发现落差5m以上的断层239条，其中落差大于等于5m小于20m的断层173条，落差20m以上的断层66条，落差20m以上断层中落差大于或等于50m以上的10条，落差大于等于30m小于50m的断层27条，落差大于等于20m小于30m的断层29条。HY构造盆地构造带是以HY构造盆地为中心，在盆地形成过程中产生的一系列次一级构造，也是海域西部主要控制构造带，断层走向NE至近EW，在盆地西北部发育一系列NE向断层，南部则以近EW向断层为主，
仅个别有NW向断层存在。
HY构造盆地构造带：
（1）HF-1断层
HF-1断层位于海域的西南部，走向NEE，倾向SSE，落差0～150m。断层西部延至煤层露头外，向东延展558m。断层切割煤1、煤2、煤4、泥灰岩并切割至第四系底界。断层由海域西翼三维地震勘探控制，属可靠断层。
（2）HF-2断层
HF-2断层位于海域的西南部。走向EW，倾向N，倾角70～80°，落差0～150m，区内延展长度990m，该断层切割煤1、煤2、煤4、泥灰岩并切割至第四系底界。该断层由海域西翼三维地震勘探控制，共抽取断点23个，其中A级断点3个，B级断点14个，C级断点6个。该断层属较可靠断层。
（3）HF-5A断层
断层位于海域西北部，走向NE，倾向SE，倾角50～60°，落差0～120m，延展长度1719m。该断层切割煤1、煤2、煤4、泥灰岩并切割至第四系底界。该断层由海域西翼三维地震勘探控制，共抽取断点42个，其中A级断点16个，B级断点18个，C级断点8个。属较可靠断层。
（4）HF-5断层
HF-5断层位于海域西北部，走向NE ，倾向SE，倾角55～65°，区内落差0～60m，区内延展长度1036m。该断层东北端与HF-5A断层西南端相伴，两断层几乎跨越了整个HY构造盆地，并将该区分为独立的两块。该断层由海域西翼三维地震勘探控制，切割煤1、煤2、煤4、并切割至第四系底界，共抽取断点25个，其中A级断点13个，B级断点9个，C级断点3个。属可靠断层。
（5）HF-4断层
断层位于海域西部，走向NEE，倾向NNW，倾角25～35°，落差0～60m，断层西部延伸到煤层露头外，区内延展长度1198m。该断层由海域西翼三维地震勘探控制，纵向切割煤1、煤2、煤4、泥灰岩并切割至第四系底界。勘探共抽取断点27个，其中A级断点15个，B级断点9个，C级断点3个。该断层属可靠断层。
（6）HF-4A断层
断层位于海域西部，走向NE，倾向NW，倾角35～45°，落差0～45m，延展长度1036m。该断层由海域西翼三维地震勘探控制，纵向切割煤1、煤2、煤4、泥灰岩并切割至第四系底界。勘探共抽取断点26个，其中A级断点16个，B级断点8个，C级断点2个。该断层属可靠断层。
（7）HF-22断层
断层位于HY盆底的南侧，走向EW，倾向S，倾角45～65°，落差0～40m，延展长度1180m。该断层由海域西翼三维地震勘探控制，东部由-350大巷（H=14.5m）、-350皮带大巷（H=11m）、-350回风巷（H=15m）、一采主探巷1#支巷（H=8m）揭露控制。纵向切割煤1、煤2、泥灰岩并切割至第四系底界。三维勘探共抽取断点24个，其中A级断点14个，B级断点8个，C级断点2个。该断层属可靠断层。
（8）SF-12断层
断层位于海域西翼HY盆地的底部，走向NEE，倾向NNW，倾角45～65°，落差0～35m，延展长度775m。该断层由海域西翼三维地震勘探控制，-350大巷（H=20m）、-350皮带巷（H=8m）揭露，纵向切割煤1、煤2、煤4、泥灰岩。勘探共抽取断点16个，其中A级断点10个，B级断点6个。属可靠断层。
（9）HF-1A断层
断层位于海域西翼HY盆地的南部，走向EW，倾向N，倾角70～80°，落差0～98m，断层西部延伸至煤层露头外，向东延展1234m。该断层由海域西翼三维地震勘探控制，纵向切割煤1、煤2、煤4、泥灰岩并切割至第四
系底界。勘探共抽取断点25个，其中A级断点3个，B级断点16个，C级断点6个。该断层属较可靠断层。
（10）XF-43断层
断层位于海域西翼北部，走向EW，倾向N，倾角40～50°，区内落差0～30m，断层西部交于HF-5A断层，向东延展长度870m。该断层由海域西翼三维地震勘探控制，纵向切割煤1、煤2、煤4、泥灰岩并切割至第四系底界。勘探共抽取断点21个，其中A级断点15个，B级断点5个，C级断点1个。该断层属可靠断层。
（11）XF-57断层
断层位于海域HY构造盆地北部， 走向近NE，倾向SE，倾角40～50°，区内落差0～90m，断层东北部延伸至煤层露头外
