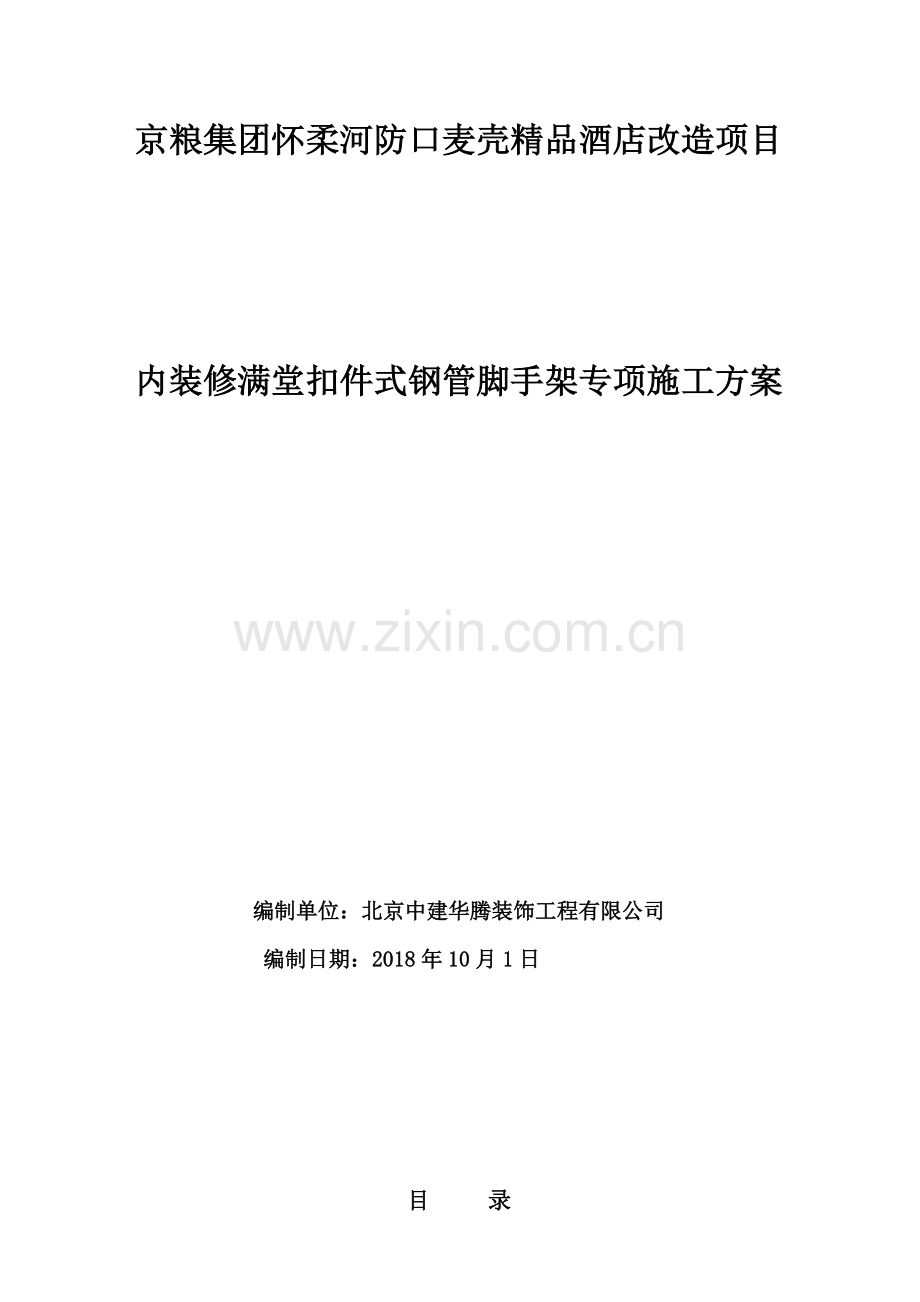

内装修脚手架专项施工方案含计算方案.doc

京粮集团怀柔河防口麦壳精品酒店改造项目

内装修满堂扣件式钢管脚手架专项施工方案

编制单位：北京中建华腾装饰工程有限公司
编制日期：2018年10月1日

目 录
第一节：工程概况 1
第二节：搭设方案 2
1、脚手架搭设方法 2
第三节：脚手架安全措施 3
1、安全措施 3
2、安全标志的悬挂 3
第四节：安全技术措施 4
第五节：脚手架检查与验收 4
1、脚手架及其地基基础应在下列阶段进行检查与验收； 4
2、脚手架使用中，应定期检查下列项目； 5
3、检查验收组织机构人员： 5
第六节：内装修脚手架计算书 6
一、基本计算参数[同上] 7
二、纵向支撑钢管的计算 7
三、横向支撑钢管计算 9
四、扣件抗滑移的计算 10
五、立杆的稳定性计算荷载标准值 11
六、立杆的稳定性计算 12
七、基础承载力计算 13
第七节：脚手架拆除安全要求 13

第一节：工程概况
本工程为京粮集团旧粮库改造项目，改造后功能为精品酒店。工程位于北京市怀柔区怀北镇河防口村546号，占地面积23027.03平米，改造面积7846.53平米，其中地下机房建筑面积：500平米，首层建筑面积5040平米，改造后项目包括客房、大堂入口、功能区、服务区、景观区、室外园林绿化。
由于原有粮库建于19世纪70年代经过结构鉴定部门鉴定，大部分为危房不能直接使用，故建设单位决定加固原及改造危房，窑洞和16号楼进行加固。
主要施工项目：窑仓结构加固、地源热泵项目、室内外装饰、空调项目、消防项目、强弱电项目、给排水项目、室外园林绿化项目等。
工程简介
项目名称
京粮集团怀柔河防口麦壳精品酒店改造项目
建设单位
北京京粮置业有限公司
监理单位
北京天瑞峰工程建设管理有限公司
施工单位
北京中建华腾装饰工程有限公司
建设地点
北京市怀柔区怀柔北镇河防口村546号
主要施工项目
建筑装饰装修、屋面、建筑给水排水及供暖、通风与空调、建筑电气、智能建筑、建筑节能、电梯、室外工程（含景观绿化）等改造工程。
质量要求
质量要求： 合格
关于质量要求的详细说明见第七章“技术标准和要求”。

第二节：搭设方案
本工程进入室内墙体墙面抹灰、吊顶等装饰装修阶段，采用立杆间距1.5m，步距1.5m，操作层满铺250*3000*50木脚手板。操作层脚手架平台搭设不低于1.2m临边防护和每道900mm护身管内侧满挂密目安全网。
1、脚手架搭设方法
（1）基础
脚手架基础在回填土脚手板上搭设，立杆基础上设置预制垫块。每层的搭设高度不超过两个步距，每搭设一步脚手架后应按照JGJ130－2011的有关规定校正步距、纵距、横距及立杆的垂直度，底座垫板均应准确地放在定位线上。
（2）立管的搭设
立杆纵距1.5米，立杆横距1.5米。内立杆距建筑物内边0.30m，每根立杆设置垫板，立杆垂直偏差应小于1/500。在底座上200mm 处用直角扣件设置一横向扫地杆和纵向扫地杆，横向扫地杆固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度时，必须将高处的纵向扫地杆向外延长两跨至立杆固定，长度不小于2 米。立杆用对接扣件连接对接扣件应交错布置，两根相邻立杆的接头不应设置在同一步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离小于步距的1／3。
（3）水平杆的搭设
该工程的内脚手架，根据规范要求水平杆步距采用1.5米。纵向水平杆设置在立杆的内侧，其长度不小于3 跨，纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同一步或同一跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近方节点距离不小于纵距的1／3。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm，作业层上非主节点处的横向水平杆根据支承脚手板的需要间距设置，在纵距中间设置一根横向水平杆。
（4） 剪刀撑搭设
脚手架应设置剪刀撑与横向斜撑。斜杆与地面的倾角为45－60度。剪刀撑杆的连接采用搭接，搭接长度不小于0.8米，采用两个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。横向斜撑按每6根立杆沿全高设置。
第三节：脚手架安全措施
1、安全措施
（1）、本工程的脚手架采用的钢管扣件式脚手架，所以在架设和使用期间，要严防与带电体接触。
（2）、对脚手架采取接地处理,将脚手架全部连接形成整体。如电力线路垂直穿过或靠近钢管脚手架时，应将电力线路周围至少两米以内的钢管脚手架水平连接，并将线路下方的钢管脚手架垂直连接进行接地。
2、安全标志的悬挂
在脚手架的表面安全网上悬挂醒目、规范、齐全的安全标志（包
括安全通道的标志）。
第四节：安全技术措施
1、对所有施工人员做严格的安全技术书面交底，施工操作人员接受交底，掌握安全技术操作规程后应在书面交底上签字。做到人人熟知安全技术操作规程，人人遵守安全技术操作规程。安全责任层层落实。
2、严格检查所有外架主材，不合格者坚决不予以使用。
3、所有操作人员均应执证上岗，证件必须留施工现场待查，并做到人证相符。
4、所有操作人员必须正确配戴安全带、安全帽，安全带应高挂底用，并遵守施工现场的其它安全规章制度。
5、操作有员在操作过程中不得吸烟、闲谈或做与工作无关的事。
6、严格按照施工组织的施工顺序及搭设方法搭设，不得任意更改立杆、水平杆、连墙杆等的搭设间距。
7、脚手架拆除必须按规范顺序一架一架地由上至下拆除，连墙杆应同时拆除，不得提前拆除。
8、拆除脚手架时必须配戴安全带，对拆除的构件有组织的下运，不得抛扔。拆除时应设专人在架底周围看护、提醒过路人的安全。
第五节：脚手架检查与验收
1、脚手架及其地基基础应在下列阶段进行检查与验收；
a) 基础完工后及脚手架搭设前；
b) 作业层上施加荷载前；
c) 每搭设完10-13m高度后；
d) 达到设计高度后；
e) 遇到六级大风与大雨后；
f) 停用超过一个月。
2、脚手架使用中，应定期检查下列项目；
a) 杆件的设置和连接，连墙件，支撑，门洞桁架等的构造是否符合要求；
b) 地基是否积水，底座是否松动，立杆是否悬空；
c) 扣件螺栓是否松动；
d) 脚手架立杆的沉降与垂直度的偏差是否符合本规范规定要求；
e) 安全防护措施是否符合要求；
f) 是否超载。
3、检查验收组织机构人员：
组长：李春风
副组长：田成（安全员）、鞠恩东（项目负责人）
成员：曲海涛、陈阳、杜长青、王六田

第六节：内装修脚手架计算书
内装修满堂扣件式钢管脚手架计算书
依据规范:
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2016
《建筑施工模板安全技术规范》JGJ 162-2014
《建筑结构荷载规范》GB50009-2015
《钢结构设计规范》GB50017-2017
《混凝土结构设计规范》GB50010-2010
《建筑地基基础设计规范》GB50007-2011
《建筑施工木脚手架安全技术规范》JGJ 164-2008
计算参数:
钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
支架搭设高度为3.5m，
立杆的纵距 b=1.50m，立杆的横距 l=1.50m，立杆的步距 h=1.50m。
脚手板自重0.30kN/m2，栏杆自重0.15kN/m，材料最大堆放荷载0.50kN/m2，施工活荷载1.00kN/m2。
地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

图 落地平台支撑架立面简图

图 落地平台支撑架立杆稳定性荷载计算单元
采用的钢管类型为φ48.3×3.6。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、基本计算参数[同上]
二、纵向支撑钢管的计算
纵向钢管按照均布荷载下连续梁计算，截面力学参数为
截面抵抗矩 W = 5.26cm3；
截面惯性矩 I = 12.71cm4；

纵向钢管计算简图
1.荷载的计算：
(1)脚手板与栏杆自重线荷载(kN/m)：
q1 =0.000+0.300×0.300=0.090kN/m
(2)堆放材料的自重线荷载(kN/m)：
q21 = 0.500×0.300=0.150kN/m
(3)施工荷载标准值(kN/m)：
q22 = 1.000×0.300=0.300kN/m
经计算得到，活荷载标准值 q2 = 0.300+0.150=0.450kN/m
2.抗弯强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:
最大弯矩计算公式如下:

最大支座力计算公式如下:

静荷载 q1 = 1.20×0.090=0.108kN/m
活荷载 q2 = 1.40×0.300+1.40×0.150=0.630kN/m
最大弯矩 Mmax=(0.10×0.108+0.117×0.630)×1.5002=0.190kN.m
最大支座力 N = (1.1×0.108+1.2×0.63)×1.50=1.312kN
抗弯计算强度 f=0.190×106/5260.0=36.15N/mm2
纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度
计算公式如下:

静荷载 q1 = 0.090kN/m
活荷载 q2 = 0.300+0.150=0.450kN/m
三跨连续梁均布荷载作用下的最大挠度
V=(0.677×0.090+0.990×0.450)×1500.04/(100×2.06×105×127100.0)=0.979mm
纵向钢管的最大挠度小于1500.0/150与10mm,满足要求!
三、横向支撑钢管计算
横向支撑钢管按照集中荷载作用下的连续梁计算
集中荷载P取纵向板底支撑传递力，P=1.31kN

支撑钢管计算简图

支撑钢管弯矩图(kN.m)

支撑钢管剪力图(kN)
变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：

支撑钢管变形计算受力图

支撑钢管变形图(mm)
经过连续梁的计算得到
最大弯矩 Mmax=0.945kN.m
最大变形 vmax=1.711mm
最大支座力 Qmax=7.191kN
抗弯计算强度 f = M/W =0.945×106/5260.0=179.62N/mm2
支撑钢管的抗弯计算强度小于设计强度,满足要求!
支撑钢管的最大挠度小于1500.0/150与10mm,满足要求!
四、扣件抗滑移的计算
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,单扣件取8.00kN,双扣件取12.00kN；
　　 R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；
计算中R取最大支座反力，R=7.19kN
选用双扣件,抗滑承载力的设计计算满足要求!
五、立杆的稳定性计算荷载标准值
作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容：
(1)脚手架钢管的自重(kN)：
NG1 = 0.204×3.500=0.715kN
钢管的自重计算参照《扣件式规范》附录A 满堂架自重标准值，设计人员可根据情况修改。
(2)栏杆的自重(kN)：
NG2 = 0.150×1.500=0.225kN
(3)脚手板自重(kN)：
NG3 = 0.300×1.500×1.500=0.675kN
(4)堆放荷载(kN)：
NG4 = 0.500×1.500×1.500=1.125kN
经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 2.740kN。
2.活荷载为施工荷载标准值产生的荷载。
经计算得到，活荷载标准值 NQ = 1.000×1.500×1.500=2.250kN
3.不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.20NG + 1.40NQ
六、立杆的稳定性计算
不考虑风荷载时，立杆的稳定性计算公式

其中 N —— 立杆的轴心压力设计值，N = 6.44kN
φ —— 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到；
i —— 计算立杆的截面回转半径 (cm)；i = 1.59
A —— 立杆净截面面积 (cm2)； A = 5.06
W —— 立杆净截面抵抗矩(cm3)；W = 5.26
σ —— 钢管立杆抗压强度计算值 (N/mm2)；
[f] —— 钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
l0 —— 计算长度 (m)；
参照《扣件式规范》2011，由公式计算
l0 = kuh
k —— 计算长度附加系数，按照表5.3.4取值为1.155；
u —— 计算长度系数，参照《扣件式规范》附录C表；u = 2.569
a —— 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.20m；
h —— 脚手架步距；h = 1.50m；
计算结果：l0=4.451m λ=4451/15.9=279.924
允许长细比λ=242.359 <250 长细比验算满足要求!
φ=0.093
σ=6438/(0.093×506)=136.190N/mm2，立杆的稳定性计算 σ < [f],满足要求!
模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。
七、基础承载力计算
立杆基础底面的平均压力应满足下式的要求
p ≤ fg
其中 p —— 立杆基础底面的平均压力 (kN/m2)，p = N/A；p = 25.75
N —— 上部结构传至基础顶面的轴向力设计值 (kN)；N = 6.44
A —— 基础底面面积 (m2)；A = 0.25
fg —— 地基承载力设计值 (kN/m2)；fg = 68.00
地基承载力设计值应按下式计算
fg = kc × fgk
其中 kc —— 脚手架地基承载力调整系数；kc = 0.40
fgk —— 地基承载力标准值；fgk = 170.00
地基承载力的计算满足要求!
模板支撑架计算满足要求！
第七节：脚手架拆除安全要求
1、脚手架拆除前，先划定安全范围，设置警戒线，并安排专人在警戒线口进行看护，禁止非作业人员进入警戒线内。工长要向拆脚手架施工人员进行书面技术交底工作，交底有交接人签字。
2、脚手架拆除程序应由上至下，按层按步拆除。原则先拆后搭的杆件。剪刀撑、拉杆不准一次性全部拆除，要求拆到哪一层，剪刀撑、拉杆拆到一层。
3、拆下的各种材料应分类堆放，集中存贮做好维护和管理。
4、在搭拆过程中，中途不得换人，如果在中途更换操作人员，应及时对更换人员作详细交底，方可操作。
5、当脚手架采用分段、分向拆除时，对暂不拆除的脚手架两端，应设置连墙杆或横向支撑加固。
6、拆除连墙点前应先进行检查，采取加固措施后，按顺序由上而下，一步一清，不准上下同时交叉作业。所有连墙杆件应随脚手架的逐步拆除而拆除，严禁先行将连墙杆拆除，脚手架分段拆除的高差不应大于2m。
7、拆除脚手架大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往下顺杆子； 拆下的脚手杆、脚手板、钢管、扣件等材料，严禁往下抛掷。
8、脚手架拆除时必须注意对建筑物的保护，防止对建筑物的损坏。
9、参加搭拆的所有作业人员，一律不准酒后作业，作业时必须思想集中，不准说笑、打闹或擅自离开工作岗位。
