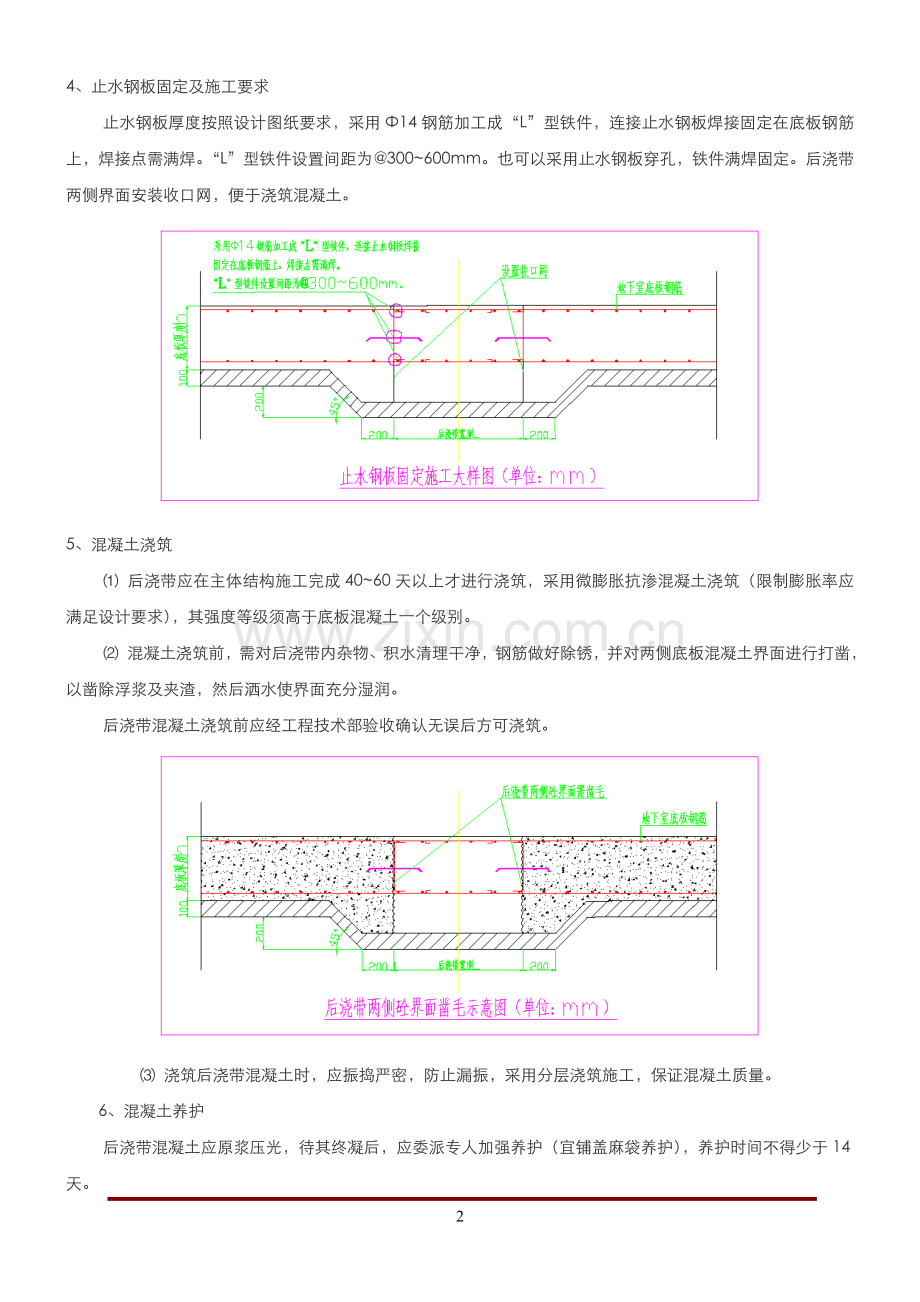

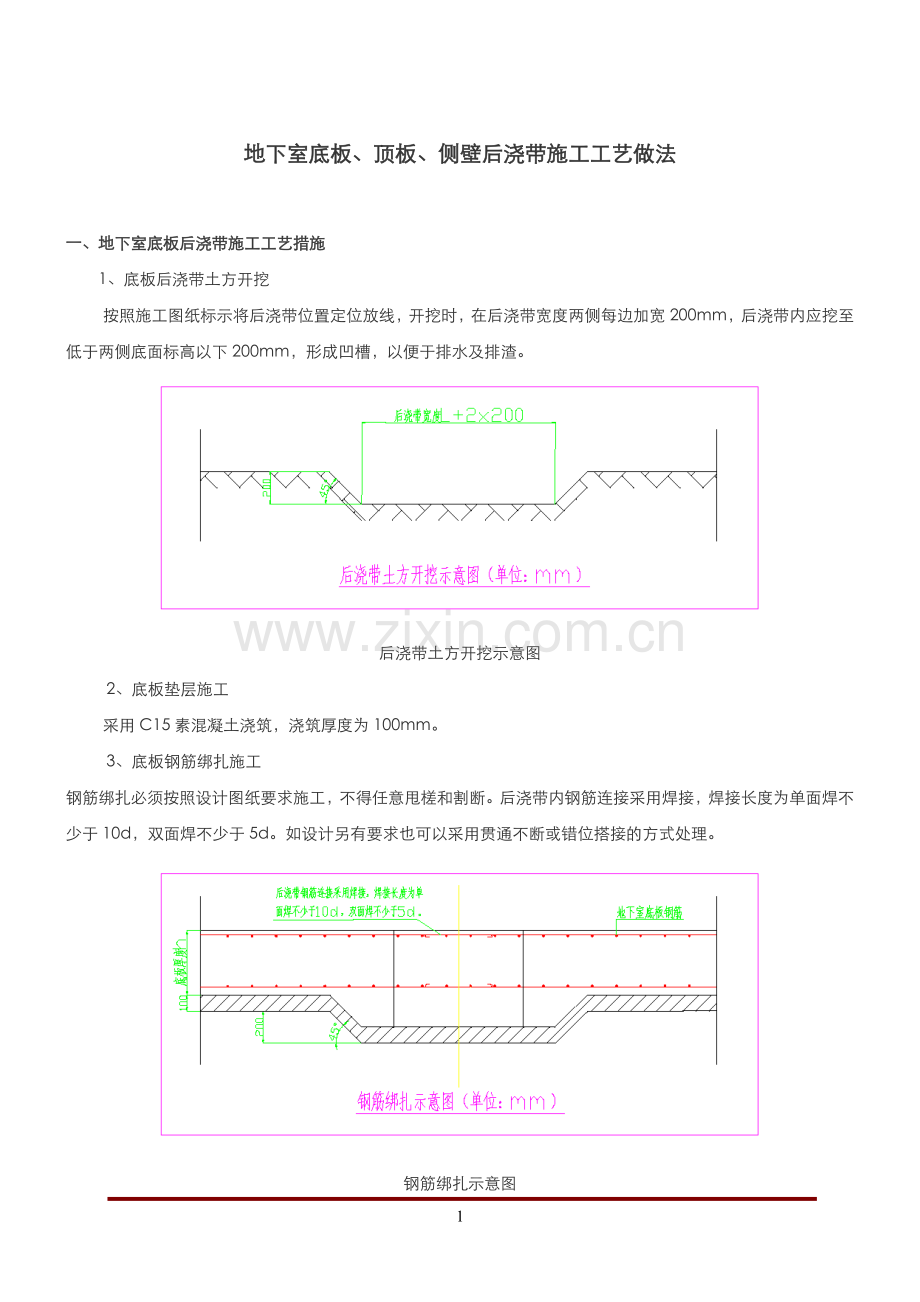

地下室底板、顶板、侧壁后浇带施工工艺做法一、地下室底板后浇带施工工艺措施1、底板后浇带土方开挖按照施工图纸标示将后浇带位置定位放线，开挖时，在后浇带宽度两侧每边加宽200mm，后浇带内应挖至低于两侧底面标高以下200mm，形成凹槽，以便于排水及排渣。后浇带土方开挖示意图 2、底板垫层施工采用C15素混凝土浇筑，浇筑厚度为100mm。 3、底板钢筋绑扎施工钢筋绑扎必须按照设计图纸要求施工，不得任意甩槎和割断。后浇带内钢筋连接采用焊接，焊接长度为单面焊不少于10d，双面焊不少于5d。如设计另有要求也可以采用贯通不断或错位搭接的方式处理。钢筋绑扎示意图4、止水钢板固定及施工要求止水钢板厚度按照设计图纸要求，采用14钢筋加工成“L”型铁件，连接止水钢板焊接固定在底板钢筋上，焊接点需满焊。“L”型铁件设置间距为300600mm。也可以采用止水钢板穿孔，铁件满焊固定。后浇带两侧界面安装收口网，便于浇筑混凝土。5、混凝土浇筑 后浇带应在主体结构施工完成4060天以上才进行浇筑，采用微膨胀抗渗混凝土浇筑（限制膨胀率应满足设计要求），其强度等级须高于底板混凝土一个级别。 混凝土浇筑前，需对后浇带内杂物、积水清理干净，钢筋做好除锈，并对两侧底板混凝土界面进行打凿，以凿除浮浆及夹渣，然后洒水使界面充分湿润。后浇带混凝土浇筑前应经工程技术部验收确认无误后方可浇筑。 浇筑后浇带混凝土时，应振捣严密，防止漏振，采用分层浇筑施工，保证混凝土质量。6、混凝土养护后浇带混凝土应原浆压光，待其终凝后，应委派专人加强养护（宜铺盖麻袋养护），养护时间不得少于14天。二、地下室顶板后浇带施工工艺措施1、后浇带两侧支撑回顶因后浇带的留置，使地下室顶板的结构受力转变为悬臂梁板，故在后浇带处拆模后需立即进行回顶支撑（也可考虑后浇带两侧附近的支顶体系不拆除处理），以避免后浇带两侧的梁、板处于不利的悬挑受力状态。 回顶支撑施工顺序梁底拆模梁底回顶顶板拆模顶板回顶 回顶支撑施工在地下室梁板拆模时，后浇带处两侧模板支撑必须边拆除边回顶，在这过程中需注意不能大面积拆模，应一跨一跨有序进行，严禁梁、板支撑全部拆除后再回顶。而在后浇带模板拆除前，两侧混凝土强度必须达到100%。后浇带两侧的梁、板回顶均采用扣件式钢管脚手架支撑，支架体系采用483.5钢管搭设双排支撑架体，架体钢管底部、顶端配置U型可调顶托，木枋架设在顶托上。底部木枋用作架体的垫块，通过调整顶端的顶托，将端部木枋与梁底、板底撑顶牢固，可调顶托使用长度宜300mm。双排支撑架体排管纵、横向间距均不宜大于1200mm，根据地下室设计层高，宜设三道水平杆，底部设置一道扫地杆，离底板间距200mm，中间水平杆一般居中设置，步距宜为1800mm，顶端加设一道水平杆，离顶板间距300mm。搭设双排钢管顶撑时，分别在后浇带两侧预留400mm的支模作业面。 2、顶板后浇带混凝土浇筑 后浇带应在主体结构施工完成4060天以上才进行浇筑，采用微膨胀抗渗混凝土浇筑（限制膨胀率应满足设计要求），其强度等级须高于底板混凝土一个级别。 钢筋绑扎必须按照设计图纸要求施工，不得任意甩槎和割断。后浇带内钢筋连接宜采用搭接加焊接，焊接部位于搭接钢筋两端，焊接长度为单面焊不少于10d，双面焊不少于5d。如设计另有要求也可以采用连续不断开或错位搭接的方式处理。 浇筑前，需对两侧混凝土界面进行打凿，以凿除浮浆及夹渣，再洒水使界面充分湿润后方可封模。混凝土浇筑前应经工程技术部验收确认无误后方可浇筑。 顶板后浇带混凝土浇筑如支模采用门字架，根据地下室设计层高，合理配架。门字架排架间距宜900mm。门字架底部、顶端均配置U型可调顶托，底部顶托放置木枋以作架体垫块，顶端通过可调顶托将木枋与后浇带底模支顶牢固，主、次楞采用同一尺寸的木枋，主楞位于U型顶托居中放置，次楞安置主楞上，紧贴后浇带底模，排楞间距300mm。另超过一层门架均应附加设置水平拉结杆。如采用钢管支模，排管纵、横向间距均不宜大于1200mm，步距不宜大于1800mm，纵、横向需设三道水平杆，并设置纵横、水平剪刀撑以加固支模架体。 顶板后浇带混凝土应原浆压光，待其终凝后，应委派专人加强养护（宜铺盖麻袋养护），养护时间不得少于14天。三、地下室剪力墙侧壁后浇带施工工艺措施1、根据设计图纸要求的部位留置侧壁后浇带，为不影响地下室外围回填进度，宜在后浇带外围两侧各200mm的位置，采用水泥砖砌筑一个砖胎模，其空间尺寸为长宽=（后浇带宽度L+2200）mm200mm，砖胎模厚度宜为180mm，墙体厚度可根据侧壁后浇带浇筑高度进行适当调整。2、后浇带应在主体结构施工完成4060天以上才进行浇筑，采用微膨胀抗渗混凝土浇筑（限制膨胀率应满足设计要求），其强度等级须高于底板混凝土一个级别。3、侧壁后浇带支模体系，主楞采用双钢管，次楞采用木枋，固定采用止水高强螺杆及双蝴蝶扣。止水高强螺杆设置间距500mm，底部螺杆设置高度离底板300mm。次楞木枋需根据后浇带设计宽度，配好根数均匀布置。4、混凝土浇筑前，需对后浇带内杂物、积水清理干净，并对两侧混凝土界面进行打凿，以凿除浮浆及夹渣，再洒水使界面充分湿润才可封模。混凝土浇筑前应经工程技术部验收确认无误后方可浇筑。5、侧壁后浇带混凝土宜分层浇筑，振捣密实，分层高度宜1.5m。另在浇筑混凝土前，为避免根部出现“烂脚”现象，宜先浇筑同强度等级的无石混凝土，其厚度宜为50100mm。6、后浇带混凝土拆模后，应委派专人加强养护，养护时间不得少于14天。备注：如鉴于集团展示面开放需要，后浇带的浇筑时间可根据现场实际情况进行适当调整，但仍不应小于结构设计图纸要求的浇筑时间。6
