太阳能电池板支架、地桩及连接件机械加工项目 可行性研究报告

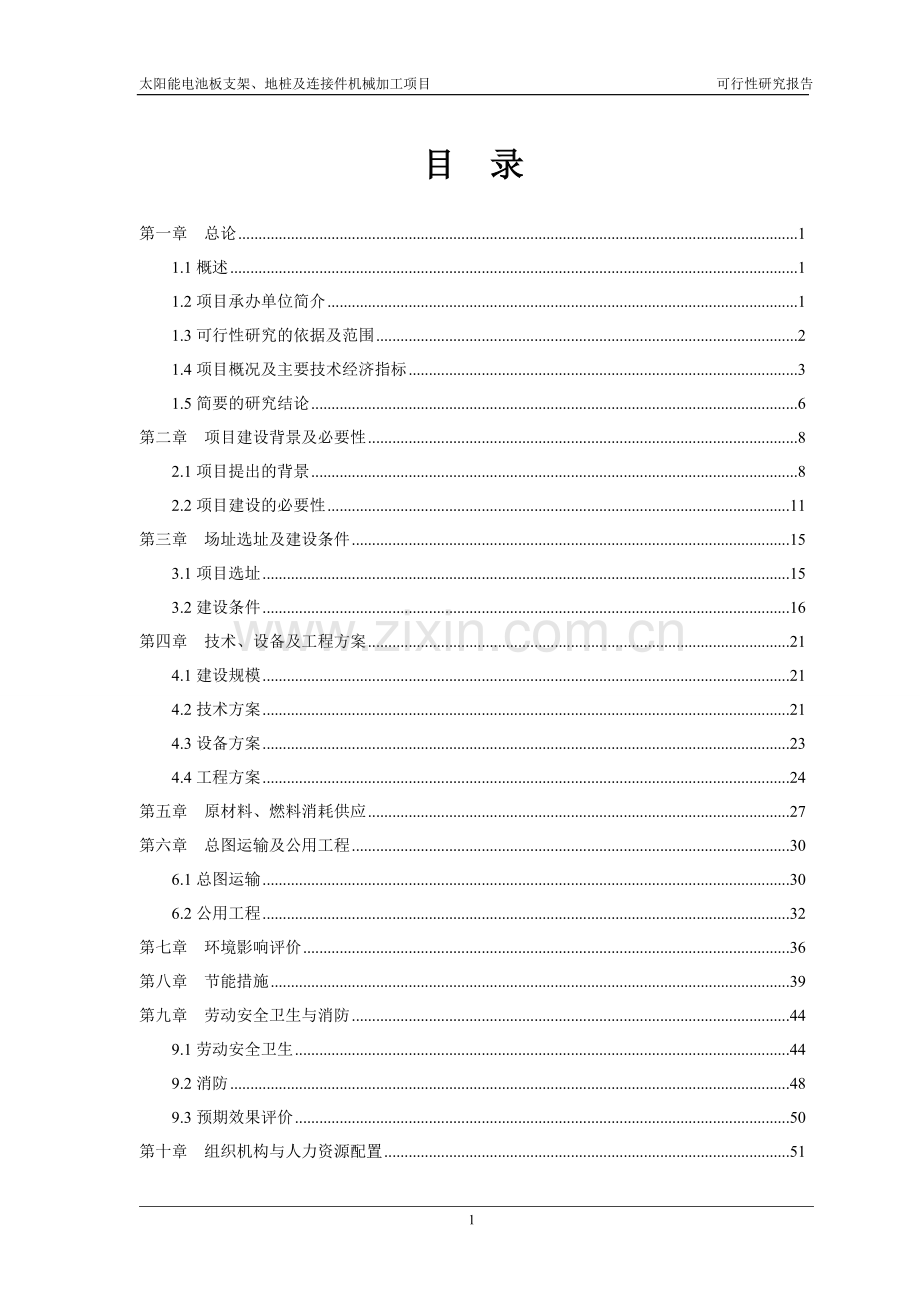

目 录

第一章 总论 1
1.1概述 1
1.2项目承办单位简介 1
1.3可行性研究的依据及范围 2
1.4项目概况及主要技术经济指标 3
1.5简要的研究结论 6
第二章 项目建设背景及必要性 8
2.1项目提出的背景 8
2.2项目建设的必要性 11
第三章 场址选址及建设条件 15
3.1项目选址 15
3.2建设条件 16
第四章 技术、设备及工程方案 21
4.1建设规模 21
4.2技术方案 21
4.3设备方案 23
4.4工程方案 24
第五章 原材料、燃料消耗供应 27
第六章 总图运输及公用工程 30
6.1总图运输 30
6.2公用工程 32
第七章 环境影响评价 36
第八章 节能措施 39
第九章 劳动安全卫生与消防 44
9.1劳动安全卫生 44
9.2消防 48
9.3预期效果评价 50

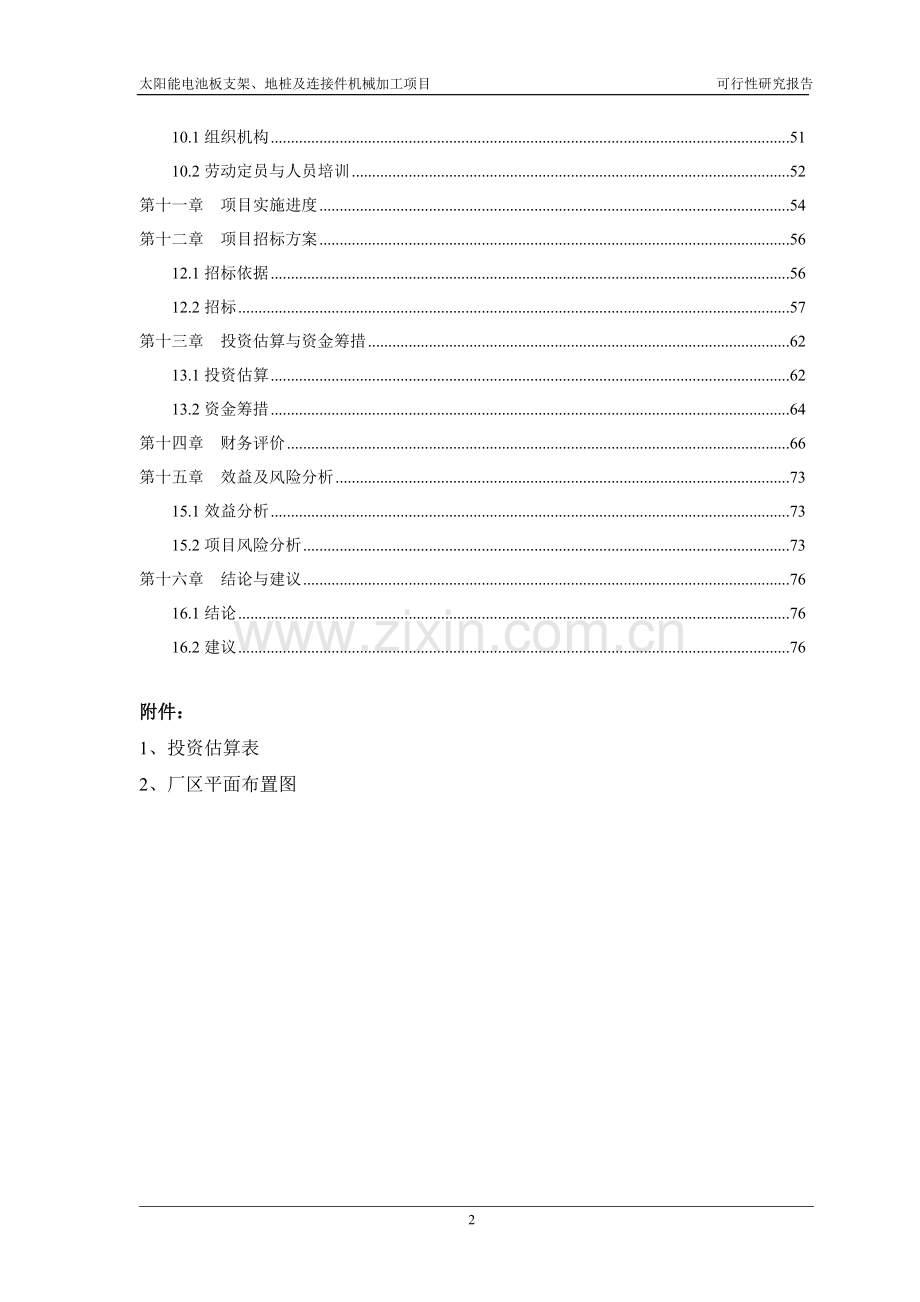

第十章 组织机构与人力资源配置 51
10.1组织机构 51
10.2劳动定员与人员培训 52
第十一章 项目实施进度 54
第十二章 项目招标方案 56
12.1招标依据 56
12.2招标 57
第十三章 投资估算与资金筹措 62
13.1投资估算 62
13.2资金筹措 64
第十四章 财务评价 66
第十五章 效益及风险分析 73
15.1效益分析 73
15.2项目风险分析 73
第十六章 结论与建议 76
16.1结论 76
16.2建议 76

附件：
1、投资估算表
2、厂区平面布置图

60

第一章 总论

1.1概述
1.1.1项目名称
太阳能电池板支架、地桩及连接件机械加工项目
1.1.2项目承办单位
（1）单位名称：
（2）法定代表人：
（3）联系电话：
1.1.3项目建设地点
市 区斗 。
1.1.4建设性质
新建
1.1.5可行性研究报告编制单位
编制单位：
工程咨询资格证书编号：
资质等级：
发证机关：国家发展和改革委员会
1.2项目承办单位简介
山东新源光伏科技有限公司位于鲁西平原风景秀丽的江北水城——聊城，京九铁路，济邯高速穿市而过，交通十分便利。
公司属纯生产民营股份制企业，创建于上世纪六十年代，是在山东省聊城市工具厂的基础上发展起来，主要是以锻造件，五金工具为主。具有悠久的生产历史和雄厚的技术力量，锻造设备精良，拥有630吨摩擦压力机生产线二条，400吨生产线一条，300吨压力机生产线三条，及400多台套辅助设备。并拥有热处理生产线一条、表面处理生产线各一条、能生产0.2kg——12kg各种形状的锻造件毛坯及其加工件，年生产能力达1000万件。
1.3可行性研究的依据及范围
1.3.1可行性研究的依据
1、《国民经济与社会发展第十二个五年规划纲要》；
2、《中国工程机械行业“十二五”发展规划》；
3、《投资项目可行性研究指南》（2002年本）；
4、《产业结构调整指导目录（2011年本）（修正版）》（国家发改委〔2013〕第21号令）；
5、《民用建筑设计通则》(GB50352-2005)；
6、《厂矿道路设计规范》(GBJ22-87)；
7、《关于加快聊城“一五二”产业基地建设决定》（聊发〔2011〕10号）；
8、《东昌府区国民经济和社会发展第十二个五年规划纲要》
9、国家、行业和地区颁发的法律、法规和设计规范、标准；
10、厂方提供的关于本项目的原始材料及数据。
本报告本着实事求是的原则，对项目的要素进行认真的、全面的调查和详细的测算、分析、论证。
在确保设备的先进性、适用性、可靠性的前提下，尽量节省建设投资，降低工程造价，缩短建设周期，提高经济效益。
本报告力求内容完善、文字简练、文件齐全。
1.3.2可行性研究的范围
根据项目单位委托要求，本项目可行性研究的范围主要是：
（1）市场预测分析
（2）建设规模与产品方案
（3）厂址选择
（4）技术设备工程方案
（5）原材料、燃料消耗与供应
（6）总图运输与公用工程
（7）环境影响评价
（8）节能措施
（9）劳动安全卫生与消防
（10）组织结构与人力资源配置
（11）项目实施进度
（12）项目招标方案
（13）投资估算
（14）财务评价
1.4项目概况及主要技术经济指标
1.4.1项目概况
1、项目名称：太阳能电池板支架、地桩及连接件生产项目；
2、建设性质：新建；
3、产品及生产规模：太阳能电池板支架、地桩及连接件，每年可产400万根支架、100万跟地桩、连接件600万件。
1.4.2项目选址
项目拟建于聊城市东昌府区斗虎屯镇西1.5公里。
1.4.3项目主要建设内容及规模
山东新源光伏科技有限公司太阳能电池板支架、地桩及连接件机械加工项目共占地260亩，其中一期占地80亩，二期占地180亩，计划总投资5亿元。
本项目占地80亩，总建筑面积24040平方米，包括新建办公场所，车间，仓库及职工宿舍，厂区绿化8000平方米，道路5000平方米。同时，新增被动式放料机MT-300，校平机HS-300、冲床、成型主机（齿轮箱式）、液压切断、电控系统、超声波探伤仪、自动碳硫分析仪、万能材料试验机、行车、变压器等80余台（套）。
1.4.4项目实施计划安排
本项目分两期进行，一期为80亩，二期为180亩，其中二期项目用地为一大坑，项目施工前要先填埋，再进行施工。
本项目为一期工程，计划建设工期一年。进度计划：在2014年5月完成前期项目核准等手续、工程设计及招标，6月份中旬正式动工建设，争取2015年2月份完成办公场所、车间和仓库等工程的建设；在土建工程施工的同时进行相关设备的招标采购，2015年5月完成设备调试以及道路、绿化工程，争取在2015年5月份投产试运行。
1.4.5投资概算及资金来源
项目计划总投资6000.18万。其中建设投资5341.63万元，主要包括建筑安装工程费、设备购置费、工程建设其他费、预备费；铺底流动资金588.55万元，建设期利息为70.00万元。
资金来源：所有资金由企业自筹和银行贷款组成。
1.4.6主要技术经济指标
本项目主要技术经济指标见下表。
表1-1 主要技术经济指标表
序号
指标
单位
数量
备注
1
项目占地总面积
平方米
53333.3
折合80亩
2
总建筑面积
平方米
24040

2.1
其中：办公场所
平方米
1000
砖混结构
2.2
职工宿舍
平方米
600
砖混结构
2.3
1#车间
平方米
8000
钢结构
2.4
2#车间
平方米
8000
钢结构
2.5
仓库
平方米
6000
钢结构
2.6
门卫室
平方米
40
砖混结构
2.7
其他辅助用房
平方米
400
配电室等
3
生产规模

3.1
支架
万根
400

3.2
地桩
万根
100

3.3
连接件
万件
600

4
能耗

4.1
其中：年耗水量
m3
2089.5

4.2
年耗电量
万kWh
25.53

5
项目定员
人
30

6
项目总投资
万元
6000.18

6.1
其中：建设投资
万元
5341.63

6.2
铺底流动资金
万元
588.55

6.3
建设期利息
万元
70.00

7
资金来源

7.1
其中：企业自筹资金
万元
4000.18

7.2
银行贷款
万元
2000.00

8
财务数据

其中：投资利润率
%
22.62

财务内部收益率
%
31.22
税前

投资回收期
年
23.92
税前
9
建设工期
年
1

1.5简要的研究结论
（1）该项目属于机械加工行业，符合国家有关产业政策，符合本地区的行业规划和地区规划，并且该项目市场前景广阔。
（2）该项目技术方案合理、技术成熟、工艺科学、操作方便。经考察论证分析，项目切实可行。
（3）选用环保型的生产工艺和设备，同时在设计时采取切实有效的环境保护措施，降低产品生产对环境造成的影响。本项目生产过程基本无污染，对环境影响不大。
（4）本项目总投资6000.18万元，其中项目建设投资5341.63万元，铺底流动资金288.55万元，建设期利息为70.00万元；建成达产后企业每年可创销售收入1.29亿元。
（5）本项目在投资收益率、盈利性等方面均有较好的指标。正常年利润总额为1902.2万元，税前内部收益率为31.22%，税后内部收益率为23.92%，总投资收益率为32.39%，以上各项指标表明了本项目获利能力很强。
（6）从盈亏平衡分析看，项目生产能力达到设计能力的35.15%就可保本，故该项目风险不大，从敏感性分析表明，项目具有一定的抗风险能力。
综上所述，该项目的建设符合国家产业政策，同时具有显著的经济效益和社会效益，因此该项目的建设是可行的。
第二章 项目建设背景及必要性

2.1项目提出的背景
2.1.1宏观经济背景
机械制造业是一个国家的基础行业，是国民经济发展的支柱产业。中国的机械制造业经过多年的发展，已逐步建立了自己的发展体系。机械制造业是制造业的最主要的组成部分，是为用户创造和提供机械产品的行业，包括机械产品的开发、设计、制造、流通、和售后服务全过程。在整个制造业中，机械制造业占有特别重要的地位。因为机械制造业是国民经济的装备部，它以各种机器设备供应和装备国民经济的各个部门，并使其不断发展。国民经济的发展速度，在很大程度上取决于机械制造工业技术水平的高低和发展速度。
2013年上半年，机械行业温和复苏态势延续。根据机械工业协会数据，1-5月机械工业增加值同比增长9.3%；1-4月机械工业企业主营业务收入5.9万亿元，同比增幅达到12.75%;实现利润总额3610.21亿元，同比增长10.07%；1-5月50%以上的主要产品产量实现增长；1-4月机械工业全行业利润增长10.07%，比1-3月增幅提高3.69个百分点。行业固定投资方面有所回落,1-5月机械工业累计完成固定资产投资同比增长15.11%，比1-4月(16.56%)回落1.45个百分点。行业进出口总额方面降幅有所减小，1-4月机械工业实现进出口总额同比下降0.31%，比1-3月同比增速降幅收窄2.07个百分点。总的来说，从2013年上半年现有数据来看，机械行业生产增速持续加快，盈利能力有所改善，虽然行业景气度仍然处于低位，但总体呈现温和复苏的趋势。
2.1.2山东机械制造业现状
2013年山东省机械装备工业增加值增长12.5%，比山东省工业快1.2个百分点；完成主营业务收入35587亿元、利税3497亿元、利润1331亿元，增速分别比全省工业快1.8、5.7和4.9个百分点。
受国内经济增速放缓、人民币持续升值和国际市场复苏缓慢等多种因素影响，2013年全省机电产品对外出口受到严重影响，仅增长1%。但出口产品结构发生了较大变化，高技术含量、高附加值的产品仍然保持较快增长。在国内市场方面，传统产品、低附加值产品竞争日益加剧，产品利润率逐年降低，而新兴装备 、高端装备却产销两旺，效益大增。2013年山东省轻重工业比重为32∶68，其中，原材料、消费品、装备类分别占43.6%、29.5%、26.9%。这种偏重的工业结构，决定了山东工业耗能高、节能减排压力大，能源、资源对外依存度高，持续发展压力大。要彻底解决这种结构性矛盾，加快发展机械装备制造业是别无选择的一条重要途径。
2014年山东省将推进交通能源、农林水利等五大领域建设，将增加我省的工程机械、载货汽车、电工电器产品的需求，为环保产业、农业机械等行业带来新的市场空间。
2.2.3太阳能资源分析
地球上太阳能资源的分布与各地的纬度、海拔高度、地理状况和气候条件有关。资源丰度一般以全年总辐射量和全年日照总时数表示。就全球而言，美国西南部、非洲、澳大利亚、中国西藏、中东等地区的全年总辐射量或日照总时数最大，为世界太阳能资源最丰富地区。
我国属太阳能资源丰富的国家之一，全国总面积2/3以上地区年日照时数大于2000小时。

图2-1 我国太阳能资源分布
我国将上图中日照辐射强度超过9250MJ/m2的西藏西部地区以外的地区分为五类。 按照日照辐射强度上图中将我国分为四类地区。
一类地区（资源丰富带）全年辐射量在6700 MJ/㎡以上。相当于230kg标准煤燃烧所发出的热量。主要包括青藏高原、甘肃北部、宁夏北部、新疆南部、河北西北部、山西北部、内蒙古南部、宁夏南部、甘肃中部、青海东部、西藏东南部等地。
二类地区（资源较富带） 全年辐射量在5400～6700 MJ/㎡，相当于180～230kg标准煤燃烧所发出的热量。主要包括山东、河南、河北东南部、山西南部、新疆北部、吉林、辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南部、江苏中北部和安徽北部等地。
三类地区（资源一般带） 全年辐射量在4200～5400 MJ/㎡。相当于140～180kg标准煤燃烧所发出的热量。主要是长江中下游、福建、 浙江和广东的一部分地区，春夏多阴雨，秋冬季太阳能资源还可以。
四类地区 全年辐射量在4200MJ/㎡以下。主要包括四川、贵州两省。此区是我国太阳能资源最少的地区。
2.2项目建设的必要性
2.2.1项目建设符合国家产业政策
本项目产品为太阳能用支架和地桩及连接件，属于机械制造业，符合《产业结构调整指导目录（2011年本）（2013年修正）》“鼓励类”第五条“新能源”中第1款“太阳能热发电集热系统、太阳能光伏发电系统集成技术开发应用、逆变控制系统开发制造”为国家鼓励发展的产业和技术。本项目建设符合国家产业结构调整的方针政策。
2.2.2项目建设符合国家发展规划
《中华人民共和国国民经济和社会发展第十二个五年规划纲要》第九章“改造提升制造业”中“第一节推进重点产业结构调整”中指出“装备制造行业要提高基础工艺、基础材料、基础元器件研发和系统集成水平，加强重大技术成套装备研发和产业化，推动装备产品智能化。”及“第五节促进中小企业发展”中指出“大力发展中小企业，完善中小企业政策法规体系。促进中小企业加快转变发展方式，强化质量诚信建设，提高产品质量和竞争能力。”，本项目为高端装备制造业，本项目符合《中华人民共和国国民经济和社会发展第十二个五年规划纲要》的要求。
《国家中长期科学和技术发展规划纲要(2006-2020年)》 “制造业发展思路”中指出：提高装备设计、制造和集成能力。以促进企业技术创新为突破口，通过技术攻关，基本实现高档数控机床、工作母机、重大成套技术装备、关键材料与关键零部件的自主设计制造。用高新技术改造和提升制造业。大力推进制造业信息化，积极发展基础原材料，大幅度提高产品档次、技术含量和附加值，全面提升制造业整体技术水平。
2.2.3符合山东省“十二五”发展规划
《山东省国民经济和社会发展第十二个五年规划纲要》中“三、结构调整和转型升级：实施高端高质高效产业发展战略,推进三次产业融合发展,构建结构优化、技术先进、清洁安全、附加值高、吸纳就业能力强的现代产业体系”指出：(二)工业优化。以实现工业由大变强为核心,以增强自主创新能力、提高产业集中度和节能减排水平为重点,深入推进产业调整振兴,推动传统产业改造升级、战略性新兴产业加快发展、产业集聚集约发展,构建以高端产业、高端产品、高端技术为主体的现代制造业体系。提升发展传统产业。按照创新驱动、优化结构、提升水平、绿色发展的要求，推进重点产业结构调整，提升企业技术装备管理水平，加快实施工业转方式调结构1000个重点技改项目,全面提升产业整体素质。力争2015年，支柱产业和骨干企业的关键技术、装备达到国内先进水平，大中型企业科技活动经费占营业收入的比重普遍提高到3%以上。发展战略性新兴产业，立足优势领域，以重大建设项目为载体,强化科技支撑，重点发展新能源及节能环保、新材料、新信息、新医药及生物、海洋开发及高端装备制造等五大战略性新兴产业，加快形成先导性、支柱性产业。到2015年,战略性新兴产业增加值占地区生产总值的比重达到10%。
本项目符合《山东省国民经济和社会发展第十二个五年规划纲要》的要求。
2.2.4符合《国务院关于加快培育和发展战略性新兴产业的决定》
国务院2010年10月10日《国务院关于加快培育和发展战略性新兴产业的决定》(国发〔2010〕32号)中“坚持创新发展，将战略性新兴产业加快培育成为先导产业和支柱产业”指出：根据战略性新兴产业的特征，立足我国国情和科技、产业基础，现阶段重点培育和发展节能环保、新一代信息技术、生物、高端装备制造、新能源、新材料、新能源汽车等产业。到2015年，战略性新兴产业形成健康发展、协调推进的基本格局，对产业结构升级的推动作用显著增强，增加值占国内生产总值的比重力争达到8%左右。到2020年，战略性新兴产业增加值占国内生产总值的比重力争达到15%左右，吸纳、带动就业能力显著提高。节能环保、新一代信息技术、生物、高端装备制造产业成为国民经济的支柱产业。
本项目符合《国务院关于加快培育和发展战略性新兴产业的决定》(国发〔2010〕32号)中国民经济支柱产业的要求。
2.2.5符合能源产业发展方向
开发利用太阳能资源，符合能源产业发展方向我国是世界上最大的煤炭生产和消费国，能源将近76％由煤炭供给，这种过度依赖化石燃料的能源结构已经造成了很大的环境、经济和社会负面影响。大量的煤炭开采、运输和燃烧，对我国的环境已经造成了极大的破坏。大力开发太阳能、风能、生物质能等可再生能源利用技术是保证我国能源供应安全和可持续发展的必然选择。

第三章 场址选址及建设条件

3.1项目选址
3.1.1厂址的确定的原则
根据项目建设的要求，场址选择应满足以下条件：
（1）符合项目建设及发展要求；
（2）尽量减少占地以控制投资；
（3）各种配套条件好；
（4）周围环境适于项目的建设。
3.1.2项目选址
本项目建设性质为新建，项目选址于东昌府区斗虎屯镇。
斗虎屯镇位于东昌府区西郊，地处东昌府区、临清、冠县三县市区交界处，镇域面积83平方公里，耕地7.8万亩，辖61个行政村，人口4.12万，人口出生率9.4‰，自然增长率3.5‰。国内生产总值7.4亿元，其中一、二、三产业分别为3.8亿元、2.5亿元、1.1亿元.地方财政收入468万元，农民人均收入2900元。
斗虎屯交通条件优越，基础设施齐全。京九铁路、泰临公路、在境内交叉穿过，并设有铁路货运站。地下石油、天然气、地热和矿泉水储量丰富。全镇实现村村通公路、村村通有线电视，通讯网络发达，生产生活基础建设配套完善。近几年来，斗虎屯镇实施“结构调整富民，民营经济强镇”战略，以增加农民收入为中心，大力调整农业结构，形成了以蔬菜、畜牧、水产、食用菌、林果为主的农村支柱产业。蔬菜面积达1.8万亩，大牲畜存栏量1.4万头，名优猪200头以上饲养小区36处，名优鸡存栏量10000只以上饲养小区9处水产养殖面积达500亩，食用菌投料130万公斤，速生林面积1.7万亩，特色玫瑰种植2000亩。实施大开发、大招商、促进大发展战略，先后引进中大钢购、金诺工贸、展化化肥等20家投资额500万元以上企业。小城镇建设日新月异，已经形成“三纵三横”的城镇大框架，水、电等硬件配套齐全，文教卫生、金融、市场、娱乐等设施完善。
3.2建设条件
3.2.1自然条件
1、气象条件
根据聊城市气象部门提供的资料，该项目区属于暖温大陆性季风气候区，具体气象资料数据如下：
（1）风向
常年主导风向：西南偏南
冬季主导风向：东北偏东
夏季主导风向: 西南偏南
（2）风速
最大风速：　　　　 33.3m／S
冬季平均风速：　　 3.2m／S
夏季平均风速：　　 2.5m／S
（3）气温
年平均气温：　　　 13.1℃
极端最高气温：　　 41.6℃
极端最低气温：　　 -22.7℃
（4）相对湿度
最冷月平均相对温度：　　58%
最热月平均相对湿度：　　82%
全年平均相对湿度：　　　67%
（5）降水量
年平均降水量：　　　 578.4mm
年最大降水量：　　 1004.7mm
日最大降水量：　　　 328.7mm
（6）最大积雪厚度： 190㎜
（7）最大冻土厚度： 500㎜
3.2.2地质条件
1、地形、地貌
该项目场地地形平坦，但为建筑垃圾较厚场地，勘察期间各勘探点孔口高程采用相对标高，以周边道路中心线一点为基准点引测，地面高程差异不大。
勘区地貌属黄河冲积平原，地貌单元单一。
2、地基土构成及岩性分布特征
根据土的物理力学性质，建筑场地地基土共分6层：
（1）1层杂填土：杂色，湿，松散，以砖块及砼块等建筑垃圾及部分生活垃圾为主，场区普遍分布，厚度0.9-2.0m，平均1.3m下部为素填土厚0.7－1.2米。
（2）2层粉土：褐黄色，湿、中密，含云母以及少量石英长石，砂质粉土，局部接近粉砂，3.0米左右夹10cm左右粘土。（3）、
（3）3层粉质粘土：灰褐色，软塑-可塑，含氧化铁及少量有机质，干强度高，韧性高，中偏高压缩性。层厚1.1－2.3米，平均1.83m。
（4）4层粉土：褐黄色，湿，中密，含云母片，局部夹粘性土，性质稳定，中压缩性，厚度3.5-4.7m,平均4.06m。
（5）5层粉质粘土：褐色，可塑，含氧化铁，氧化铝及少量有机质，干强度高，韧性高，性质稳定，中压缩性，厚度2.0-3.2m，平均2.56m。
（6）6层粉砂：灰色，饱和，中密，含有机质，石英长石，土质均一，性质稳定。
3、地下水
该场地地下水为第四系孔隙潜水，地下水年变化幅度1.0米左右。勘察期间测得地下水静止水位埋深介于3.0-3.5米之间，平均相对标高-2.95米。地下水的主要补给来源为大气降水及徒骇河的侧补，主要排泄方式为大气蒸发及工农业用水及缓径流。根据附近的地下水水质分析资料，该区地下水水质呈弱碱性，不含侵蚀性CO2，对混凝土及其中钢筋不具备腐蚀作用。
4、地震效应
勘区位于华北地台，辽冀台向斜南翼，聊城凹陷东缘，聊城--兰考断裂带在本区的走向为NE30-40度。倾向NW，倾角40-60度。聊考断裂为本区最大的构造带，为鲁西隆起与临清坳陷两个构造单元的转换带。该断裂是由一系列NE走向的西侧正断层组成的破碎带，其地震活动的主要特征为：
（1）地震主要沿断裂分布，且发震部位多北东向的聊考断裂与某些近东西向次级断裂的交汇部位。
（2）由于下部地壳构造活动的差异，致使本区历史地震区存在阶段性差异，6级以上地震都发生在南段，北段地震一般为4—5级。
（3）地震活动具有一定的周期性。
3.2.3交通运输条件
项目建设地点位于聊城市东昌府区斗虎屯镇西1.5公里。一期场址内地势基本平坦，地形起伏不大，有利于节约一次性投资，二期内有一个大坑，施工前将大坑进行填埋；交通优势明显，能够满足本项目大宗原辅材料、成品的运输要求。
3.2.3基础设施配套条件
1、电力资源条件
聊城是山东省重要的能源基地，现有发电厂两个，发电能力达到500万千瓦；其中4×60万千瓦的山东中华聊城发电厂是我国东部地区最大的能源基地之一，区内的双回路、双电源电力网络，全电缆系统和先进的电力管理为进区客商提供稳定可靠的电力供应。
聊城供电公司负责将10kV线路配套至项目建设区，满足供应。
2、供水
聊城市区有三座自来水厂，主要用于生活供水，水质达国家一类用水标准，供水能力为13万吨，压力0.35兆帕。

第四章 技术、设备及工程方案

4.1建设规模
4.1.1生产规模
结合项目的市场情况选择和项目预计资金投入，山东新源光伏科技有限公司计划建设机械加工项目，生产车间工作制度按一班工作制（每班8小时），年生产天数300天，实现年产400万根支架、100万跟地桩、连接件600万件，配套太阳能电池板使用。
4.1.2建设规模
山东新源光伏科技有限公司太阳能电池板支架、地桩及连接件机械加工项目共占地260亩，其中一期占地80亩，二期占地180亩，计划总投资5亿元。
本项目占地80亩，总建筑面积24040平方米，包括新建办公场所，车间，仓库及职工宿舍，厂区绿化8000平方米，道路5000平方米。同时，新增被动式放料机MT-300，校平机HS-300、冲床、成型主机（齿轮箱式）、液压切断、电控系统、超声波探伤仪、自动碳硫分析仪、万能材料试验机、行车、变压器等80余台（套）。
4.2技术方案
本项目产品生产选用的主要设备为太阳能光伏支架成型机，本设备具有以下优点：
（1）设备控制为PLC控制，在正常生产时设制多重安全保护。
（2）床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。
（3）成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。
（4）轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。
（5）成型模具的材料为GCr15，淬火处理，硬度HRC56-62℃。
（6）传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。
4.2.1工艺流程图
本项目产品采用先进的成型和焊接技术，可实现数字化、自动化生产，产品一次成型，产品质量符合国家标准。具体生产工艺如下图。
放料
冲孔
成型

焊接
热镀锌
出料
检验
入库

图4-1 支架（连接件）生产工艺流程图
放料
缩尖
冲孔
焊接
热镀锌
出料
检验
入库

图4-2 地桩生产工艺流程图
4.3设备方案
为保证本项目太阳能支架和地桩及连接件的生产技术和产品的先进性、可靠性和适用性，满足高效节能、环保等方面的要求。所选购的设备有利于生产过程的有效衔接，并且合理经济。按上述原则，根据生产工艺和生产能力进行合理的搭配。
4.3.1设备选择原则
合理选择设备对提高产品质量、增加产品附加值、节省投资，提高企业的经济效益都有着直接的关系。该项目确定以下几条设备选择原则：
1、技术先进、性能可靠操作维修方便。
2、为了保证产品的市场竞争力，拟引进国内先进设备。设备适应性强，能满足市场多变的需求，增加企业的应变能力。
4.3.2主要工艺设备清单
本项目主要工艺设备清单见表4-1。
表4-1 主要工艺设备清单表
序号
名称
型号
功率（kw）
单位
数量
总功率
一
加工设备

1
被动式放料机
MT-300

台
2

2
校平机
HS-300
5.5
台
2
11
3
伺服送料机
NCF-300
3
台
2
6
4
JF21-63冲床

7.5
台
2
15
5
成型主机
牌坊齿轮箱式（20道次）
22
台
2
44
6
液压切断

3
台
2
6
7
电控系统

台
2
0
8
出料台
Sl-300x40000

台
2
0
9
空气机
流量为0.7m3/分钟

台
2
0
10
YHA3系列冷挤压成型机
YHA3-3007
15
台
6
90
11
切割机

3
台
2
6
12
整形机

5.5
台
2
11
13
PHA系列数控切割机
PHA-3100F
50
台
1
50
13
冲压自动化系统

台
1
0
二
检测设备

1
超声波探伤仪
TUD300

台
1

2
自动碳硫分析仪
8608-20

台
1

3
万能材料试验机
WE-600B

台
1

4
光电天平
TG328A

台
1

5
验钢镜
WKX

台
1

6
焊缝检验尺
0-40mm

台
2

7
分光光度尺
721型

台
2

8
千分尺
0-25

台
2

9
游标卡尺
0-300mm

台
5

10
直角尺
100-500

台
5

11
钢卷尺
2mm-20mm

台
6

12
万能角度尺
0-320

台
2

13
钢板尺
2mm

台
5

三
吊运设备

1
行车（5T）
5T
9.9
台
3
29.7
2
行车（10T）
10T
17.6
台
2
35.2
3
叉车
2-3.5T

台
3

总计

81
303.9
4.4工程方案
4.4.1设计依据
1、《民用建筑设计通则》（GB50352-2005）；
2、《建筑物抗震设计规范》（GB50057-94）；
3、《民用建筑照明设计标准》（GBJ133-90）；
4、《民用建筑电气设计规范》（JGJ16-2008）；
5、《采暖通风与空气调节设计规范》（GB50019-2003）；
6、《建筑设计防火规范》（GBJ16-87）；
7、《建筑给水排水设计规范》（GB50015-2003）；
4.4.2建筑设计原则
本方案设计充分考虑场地地形特点，合理利用场地，满足建筑设计的功能要求，节约用地与投资，同时注意日照、通风、防火及道路、环境的要求，有效的组织建筑空间，丰富建筑造型。在保证技术性能的前提下，建筑结构采用新技术、新材料、新工艺，因地制宜，就地取材，做到经济适用，降低造价，最大限度的发挥投资效益。
4.4.3主要建筑工程方案
1、综合场所：总建筑面积1000平方米。采用砖混结构，条形基础，外门窗为塑钢门窗，内部为木质门窗，屋面采用二毡三油防水，水磨石地面，卫生间采用防滑地砖，内墙刷涂料。
2、车间：总建筑面积为8000+8000平方米，采用轻钢结构，檐口高度8.1米，地面均为防滑地砖，内墙刷涂料。
3、仓库：分为原料库房、成品库房，总建筑面积为6000平方米，采用轻钢结构，檐口高度8.1米，地面均为防滑地砖，内墙刷涂料。
4、门卫室：两个，4米×5米，总建筑面积40平方米，采用砖混结构，外门窗为塑钢门窗，内部为木质门窗，屋面采用二毡三油防水，水磨石地面，内墙刷涂料。
4.4.4主要土建工程
本项目主要土建工程情况见下表
表4-1 土建工程一览表
序号
工程或费用名称
单位
数量
备注
1
综合场所
平方米
1000
砖混结构
2
1#车间
平方米
8000
钢结构
3
2#车间
平方米
8000
钢结构
4
仓库
平方米
6000
钢结构
4
门卫室
平方米
40
砖混结构，两个
6
其他辅助用房
平方米
400
配电室等
7
道路及硬化
平方米
5000

8
绿化
平方米
8000

第五章 原材料、燃料消耗供应

本项目生产产品主要是太阳能支架和地桩及连接件，所用的主要原料为钢板。
一、主要原材料
钢材：本项目需要的主要原材料为钢板、钢管等钢材。
二、原材料来源
钢材：本项目钢板年需求量为18000吨，主要以济钢、邯钢、安钢为主；供货方式一般是由供货方负责运货到厂内，主要通过汽车运输。
三、燃料消耗
1、项目用水
本项目用水主要生活用水，工作日为300d。
⑴生活用水：该项目用水定额按30L/人·d计取。该项目劳动定员30人，年工作时间300d，年用水量为270m3。
⑵绿化用水：根据《建筑给排水设计规范》中规定，绿化浇灌用水定额可按浇灌面积（1.0～3.0）L/m2·d计算，该项目绿化浇灌用水定额按1.0L/m2·d取，该项目绿地面积约8000m2，则该项目日绿化用水量为：1.0L/m2·d×8000m2÷1000=8m3。一般情况下，当雨季或冬季时不需要绿化用水，根据当地气象调查，除冬季外中大雨天每年大约30天，冬季大约120天，合计达约150天不需要绿化，因此，绿化用水量约为1720m3/年。
⑷不可预见用水：按生活、绿化用水总量的5%计算，
（27m3＋1720m3）×5%＝99.5m3
经计算，该项目全年用水量为2089.5m3。项目年用水计算如下表所示：
表5-1 用水量估算表
序号
用水项目
用水定额
年用水量（m³）
备注
1
生活用水
30L/人·d
270
定员30人
2
绿化用水
1.0L/m2·d
1720
按每年215天计算
3
不可预见用水

99.5
按生产、生活、绿化用水总量的5%计算
合计
总用水量

2089.5

2、项目用电
根据该项目用能数据统计和该项目设备情况，项目所需综合能耗分析如下：
本项目用电主要为生产用电。根据生产计划，项目生产设施工作时间为8小时工作制，不考虑照明用电，该项目生产用电设备总装机容量为303.9kW，同时系数取0.5，需要系数取0.7。每天工作时间为8h，则年生产设备用电量为：
303.9kW×0.5×0.7×8h×300d=25.53万kWh
四、主要原材料、动力消耗情况
主要原材料、动力消耗情况详见下表

表5-2 主要原材料、动力消耗表
序号
项目
单位
年消耗量
来源
运输方式
一
原、辅料

1
钢材
吨
18000
济钢、邯钢、安钢
汽车
二
动力

1
电
万kW·h
25.53

2
水
m3
2089.5

第六章 总图运输及公用工程

6.1总图运输
6.1.1总图布置原则
严格执行国家现行的基本建设、环境保护、劳动保护、消防及水泥行业的法律及法规。
1、在满足工艺需求、生产管理、货运周转的前提下，新建各建构筑物的布置力求做到工艺流程合理，各种管线简捷，运输通畅，管理方便。
2、满足防火、日照、通风、卫生等国家现行规范的要求。
3、在满足使用的条件下，结合当地条件，力求做到经济、合理、注意节约土地，并满足绿化要求，为厂区创造一个良好的生产环境
6、总平面功能分区明晰，保证货流及人流的路线互不干扰，同时又体现厂前区的形象，美化建构筑物周边环境，尽可能增加绿地，体现良好的企业形象。
严格贯彻“十分珍惜、合理利用土地和切实保护耕地”的基本国策，促进用地的集约利用和优化配置。
6.1.2总平面布置方案
本项目位于东昌府区斗虎屯镇，占地80亩。结合场地现状及工艺条件，将厂区分为办公配套区、原料成品储存区及生产区。厂区东北部为原料成品储存区，西北部为办公配套区，储存及办公区以南均为生产车间，厂区四周设置围墙。
本厂区主要出入口设在厂区西侧和北侧，临政通路设置，人员、物料均由此进出。中心一条主干道贯通厂区，辅以其他道路，连通办公、生产等区域。生产区位
