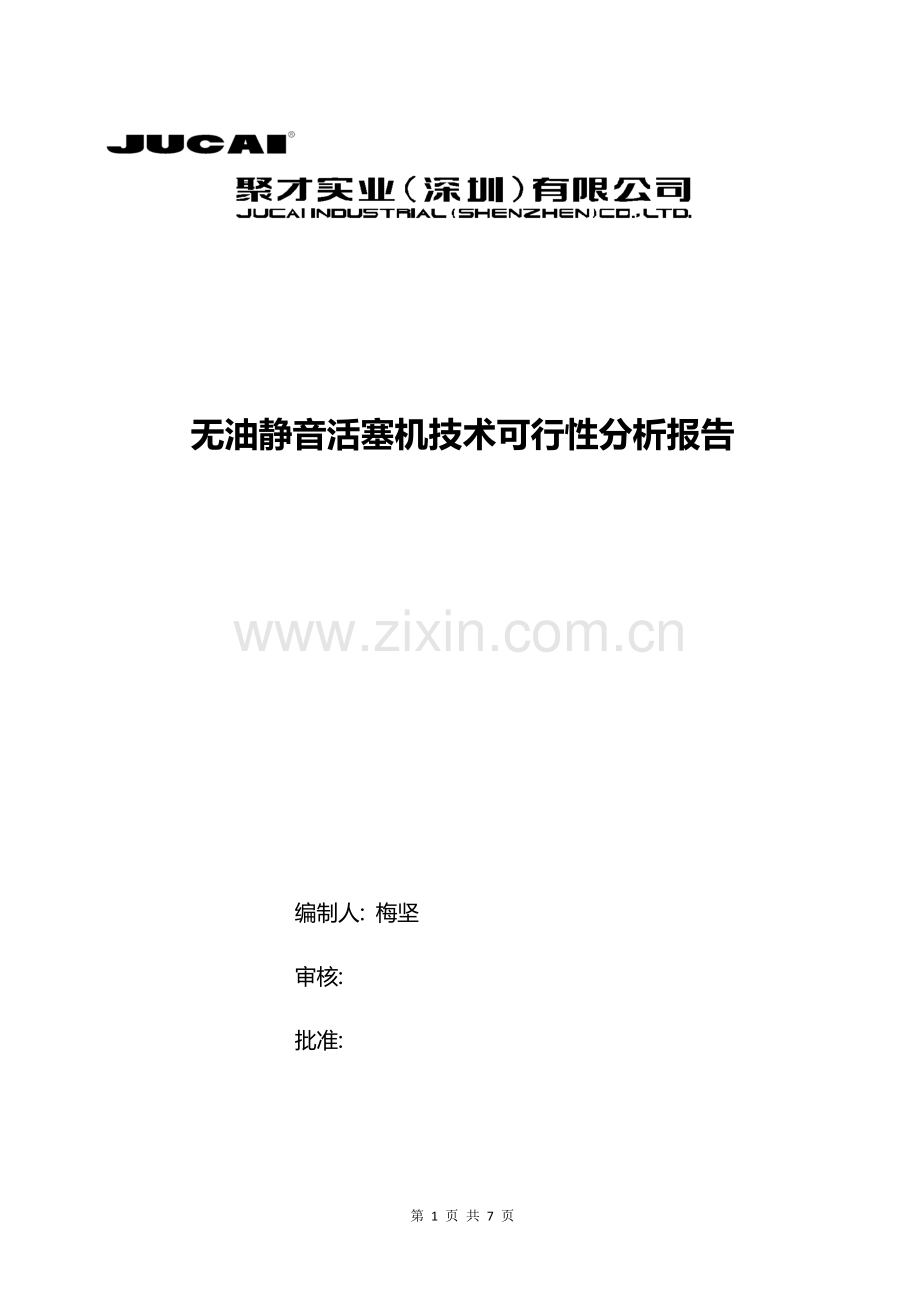

无油静音活塞机技术可行性分析报告

编制人: 梅坚
审核:
批准:

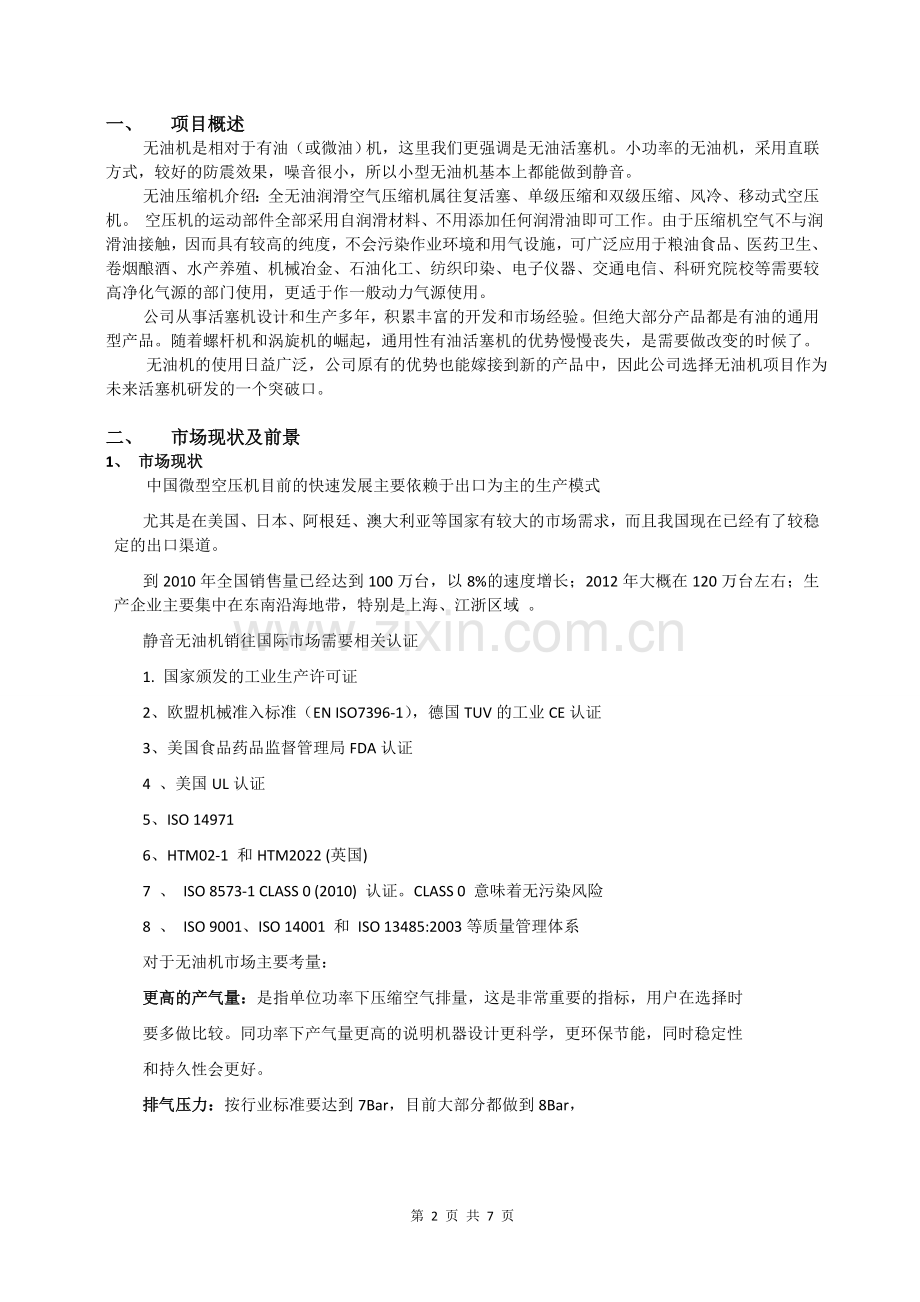

一、 项目概述
无油机是相对于有油（或微油）机，这里我们更强调是无油活塞机。小功率的无油机，采用直联方式，较好的防震效果，噪音很小，所以小型无油机基本上都能做到静音。无
无油压缩机介绍：全无油润滑空气压缩机属往复活塞、单级压缩和双级压缩、风冷、移动式空压机。 空压机的运动部件全部采用自润滑材料、不用添加任何润滑油即可工作。由于压缩机空气不与润滑油接触，因而具有较高的纯度，不会污染作业环境和用气设施，可广泛应用于粮油食品、医药卫生、卷烟酿酒、水产养殖、机械冶金、石油化工、纺织印染、电子仪器、交通电信、科研究院校等需要较高净化气源的部门使用，更适于作一般动力气源使用。
公司从事活塞机设计和生产多年，积累丰富的开发和市场经验。但绝大部分产品都是有油的通用型产品。随着螺杆机和涡旋机的崛起，通用性有油活塞机的优势慢慢丧失，是需要做改变的时候了。
无油机的使用日益广泛，公司原有的优势也能嫁接到新的产品中，因此公司选择无油机项目作为未来活塞机研发的一个突破口。

二、 市场现状及前景
1、 市场现状
中国微型空压机目前的快速发展主要依赖于出口为主的生产模式
尤其是在美国、日本、阿根廷、澳大利亚等国家有较大的市场需求，而且我国现在已经有了较稳定的出口渠道。
到2010年全国销售量已经达到100万台，以8%的速度增长；2012年大概在120万台左右；生产企业主要集中在东南沿海地带，特别是上海、江浙区域 。
静音无油机销往国际市场需要相关认证
1. 国家颁发的工业生产许可证
2、欧盟机械准入标准（EN ISO7396-1），德国TUV的工业CE认证
3、美国食品药品监督管理局FDA认证
4 、美国UL认证
5、ISO 14971
6、HTM02-1 和HTM2022 (英国)
7 、 ISO 8573-1 CLASS 0 (2010) 认证。CLASS 0 意味着无污染风险
8 、 ISO 9001、ISO 14001 和 ISO 13485:2003等质量管理体系
对于无油机市场主要考量：
更高的产气量：是指单位功率下压缩空气排量，这是非常重要的指标，用户在选择时
要多做比较。同功率下产气量更高的说明机器设计更科学，更环保节能，同时稳定性
和持久性会更好。
排气压力：按行业标准要达到7Bar，目前大部分都做到8Bar，
空气干燥、洁净度：全无油润滑技术的应用，以及压缩机气室内壁处理和储气罐内部喷塑处理技术，配上良好的空气过滤器和油水分离器，保证输出的空气更清洁、清新。如果加装无热再生干燥器，还能保证空气干燥不含水，输出的气体甚至可直接接触人体。
医用空压机在加装干燥后的空气要求达到：露点≤-40℃、≤-70℃，空气洁净度（颗粒）：≤ 0.05μ，空气干燥度（水份含量）≤0.05 ppm。
更低的噪音控制 ：一般控制在55分贝左右
稳定性、可靠性更高：设计使用寿命超过1.5万小时，连续使用寿命大于8000小时，即使在极端条件下也能正常工作3000小时以上。
国内目前生产的静音机机型都偏小，主机和电机合成一体，双级双缸，多个机头可叠加成大一点功率的空压机
1） “Dynair”大圣无油静音空压机，生产企业是上海岱洛工贸有限公司, 是国内第一个“静音无油空压机”的概念提出者。拥有自己的现代化产业园区，专业生产各种类型静音无油空气压缩机, 便携式无油空压机, 真空泵等各大系列、不同规格的产品；公司生产的空压机核心技术来自欧美，强强联手为共同缔造节能、环保的产品。公司具有高标准的、完整的安全质保体系，拥有行业顶尖的生产、检测设备。企业已通过ISO9001质量体系认证、产品通过了欧共体GS、CE和美国ETL,UL认证。同时，公司作为国内最大的无油空压机出口商，现产品大部出口到欧美等国家和地区。综上，在国内同行业中，已无第二家公司能形成竞争。
自己生产主机，部分关键零配件从美国进口。主要用于牙科、医疗呼吸机、发酵罐、高校实验室 等。
目前只有0.55KW,0.75KW,1.1KW三种规格主机。6KW以上很少，偏重于微型机。
刘小姐 4001638878，13773107236 13913201201技术丁工
国内拓稳（欧谱力）、硅莱就是这家公司里面出来的。

2） 上海曲晨机电技术有限公司是集科、工、贸为一体的专业致力于研发、制造全无油、静音、无水空气压缩机、小型吸附干燥机及无油润滑压缩机的股份制企业，技术力量雄厚，生产及检测设备先进齐全，已建立ISO9001~2000质量保证体系，并通过了第三方认证。公司一贯坚持以人为本的思想，奉行“诚信第一，质量第一”的企业宗旨，通过科学管理、完善的服务，逐渐确立了产品的领先优势，深得国内外用户的好评。021-50333103 021-58410811 朱经理 15921558358
220V只有三种主机（0.55KW,0.84KW,1.24KW）,自己生产。大功率的全多个机头组合，最大3.72KW。
3） 瑞安市艾特机电有限公司是艾特德国机电科技有限公司授权在中国大陆成立的一家专业生产和销售无油静音机的大型压缩机公司。艾特以创新科技，打造国内高品质的无油空压机产品。公司率先通过ISO质量管理认证，产品通过全国工业产品许可证和CE认证，经权威检测TOP系列大部分产品达到一级能效标准。
公司主要生产销售AITOP艾特牌、UPSUN奥普森牌静音无油空压机等系列产品。这种低噪音无油空气压缩机是为着无数用途而设计的，已广泛应用于全球工业制造、实验分析、科技通讯、石油化工、环保能源、航天科技、印刷、广告等任何需要清洁、清新压缩空气能源的行业。
国内无油机厂家中，艾特的规模目前仅次于岱洛公司。
220V只有四种主机（0.55KWP,0.75KW,1.1KW,1.5KW）,主机外协。大功率的全多个机头组合，最大2.25KW。

国外公司生产大功率机头。
1） 岩田无油往复式空压机
阿耐思特岩田株式会社创业于1926年5月1日，1973年在东京证券交易一所上市，相关产品有无油涡旋空压机、无油活塞空压机，静音空压机、螺杆空压机、增压机等。阿耐思特岩田1991年世界首创无油涡旋空压机，拥有国际专利及ISO1400 ISO9001国际认证。
阿耐思特岩田产业机械中国工厂于2002年成于嘉兴。生产品种丰富的小型到工业用回转式大型空压机产品。其中特别为满足“洁净空气的需求”而开发设计的无油式空压机在以往的工业用压缩空气用途之外，还广泛应用于半导体,食品,医疗,各种化学仪器等诸多领域。目前阿耐思特岩田在上海、嘉兴、东莞、杭州和新竹都有自己的工厂。
华南销售 林先生 020-38264057，13823464128
0.2，0.4，1.5，2.2，3.7，5.5，7.5,11KW，其中2.2KW以上(包括2.2KW)，大功率机头，采用皮带转动；2.2KW以下采用类似国内的一体式的主机。

2） 日立、英格索兰、复盛、佳思达都有自己的无油活塞机。
日立和英格索兰的无油活塞机

2、 前景分析
无油静音机主要有以下特点：
1. 噪音低，输出气压平稳无波动，最大限度减少噪音污染。适合于分析测试、实验室配套、各大院校实验室、研究所、环境保护、卫生防疫等检测部门使用，很多食品、医疗等场所必备设备之一。
2. 无油、无水，空气压缩机解决了输出气体出油、出水现象。并备有放水口，以便能及时地排出储气罐内滤出的水分。
3.  稳流
空气空气压缩机采用最新节压装置，输出空气恒流稳压，使原子吸收等实验室仪器在测试时重现性好。
4. 使用寿命长
空气空气压缩机增加了起动预热装置，机器设有外置保护器，罐子内部经过了内喷涂处理，不但合理使用了空气压缩机，而且通用性强，使用寿命长。
5. 操作简便
省去有油机及螺杆空气空气压缩机经常检查添加润滑油的烦恼，定期保养时间长，每日送电即可正常运行。操作简便，无需值守。

无油机使用范围越来越广，很多行业在使用，特别是医疗和食品行业。国内外的无油机技术上差别还是很明显，品质的可靠性和大功率的开发等方面还需要加强，给了我们一个超越的机会。

三、 项目可行性
1. 关键技术
a) 润滑问题
主要是运动件之间的润滑，活塞和缸头、连杆和连杆销、曲轴和连杆、轴承和连杆
有油机活塞和缸头之间依靠润滑油来润滑，来减少摩擦。无油机的活塞和缸头处于干摩状态，就需要选择合适的带自润滑的材料。
轴承内注入高级润滑脂，要求滴点高、不老化、不粘结、不外溢。
b) 散热问题
空压机的热量来自两个部分，一个是活塞和缸头的摩擦热，另一个是气体本身在压缩状态下产生的热。第一个摩擦热需要选用合适的材料来减少热的产生，也要隔断热的传导；第二个热没办法消除，只能通过散热方式传导出去。需要增加强力风扇对机头进行强制散热。
c) 防锈问题
有油机的润滑油起到防锈作用，所以对材料的防锈要求不高。无油机就对零配件的材料提出要求。
零配件
材料
备注
有油机
无油机

主机
曲轴箱（缸头）
铸铁
硅铝合金或铸铁内外喷防锈漆

曲轴
铸铁
不锈钢+树脂

连杆
球墨铸铁
铝合金
绝热
活塞
铝合金
整体树脂或铝合金
绝热
活塞环（压力圈）
铸铁
树脂（纳米技术）

阀板
球铁
铝合金

阀片
弹簧片
不锈钢片

高压金属管
金属管
特殊要求金属管内部喷特氟龙

气罐
Q235表面喷油漆
4毫米厚，双层喷塑处理，内部纳米喷涂

d) 可根据需要选配消音箱和干燥器

e) 目前还相应的能效标准，但没有能效等级制度。

2. 供应商资源
无油机的关键技术在于主机部分，所以需要有合适的主机头供应商资源。根据我们目前的状态，建议采购供应商现有零配件进行组装，特别是机头部分。在装配和试用过程中去学习、发现问题进行改进。
但我们彻底掌握技术后就可以自己开发主机头模具。
目前小功率主机岱洛就有销售。

3. 控制系统
无油机和有油机控制系统相差不大，仅需要做一些改进。

4. 我司技术力量
我们的有油活塞机技术在市场上还处于优势地位，所以无油静音机除机头以外的技术都很成熟。机头方面还需要研究、积累经验，特别是材料方面的经验。目前只能购买现成的机头做系统配置。

四、 项目建议
根据市场目前的状况，建议先贴牌或代理进行市场推广。推广的同时做样机研发、优化。
