五档位变速器设计毕业论文.doc

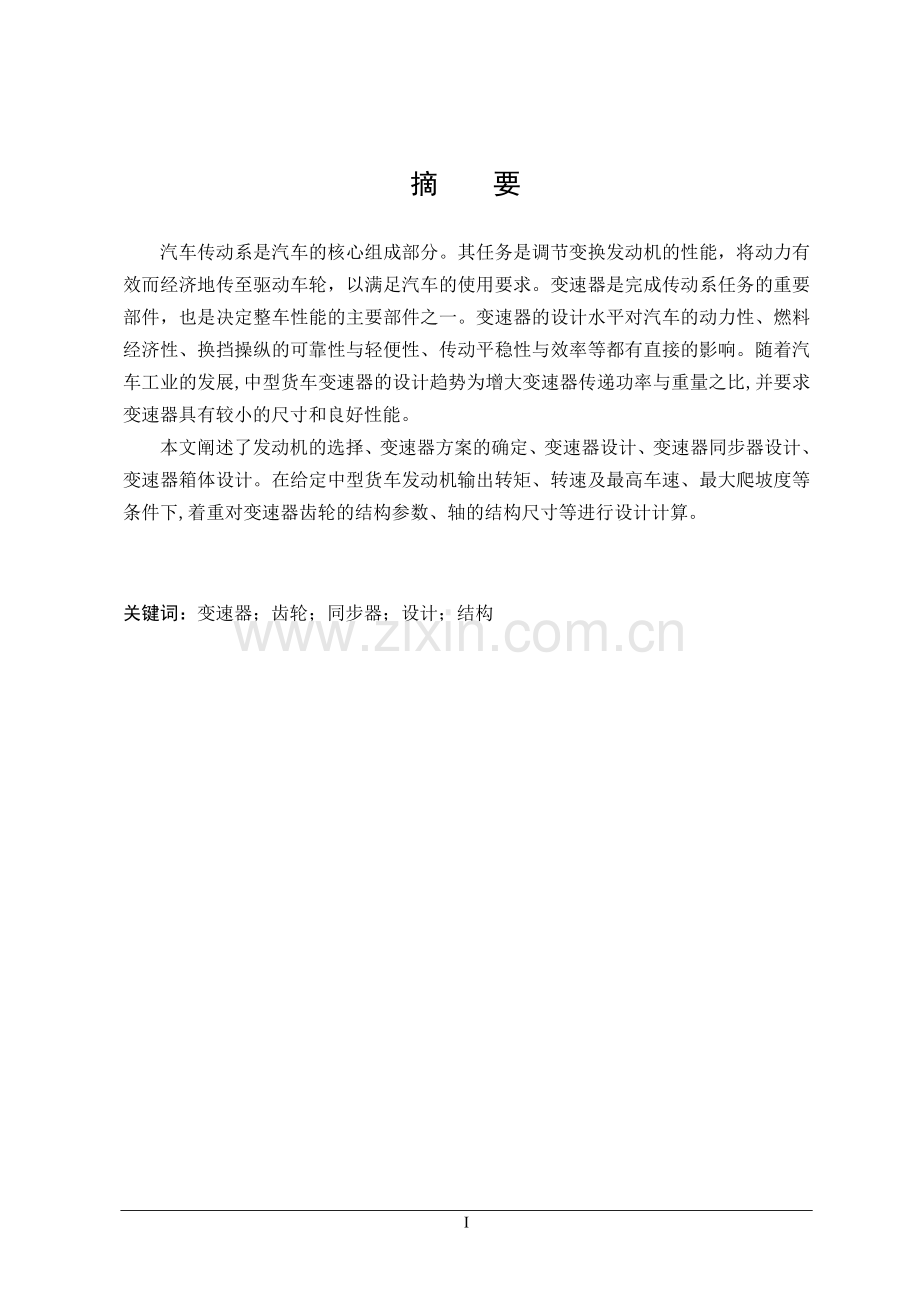

摘要汽车传动系是汽车的核心组成部分。其任务是调节变换发动机的性能，将动力有效而经济地传至驱动车轮，以满足汽车的使用要求。变速器是完成传动系任务的重要部件，也是决定整车性能的主要部件之一。变速器的设计水平对汽车的动力性、燃料经济性、换挡操纵的可靠性与轻便性、传动平稳性与效率等都有直接的影响。随着汽车工业的发展,中型货车变速器的设计趋势为增大变速器传递功率与重量之比,并要求变速器具有较小的尺寸和良好性能。本文阐述了发动机的选择、变速器方案的确定、变速器设计、变速器同步器设计、变速器箱体设计。在给定中型货车发动机输出转矩、转速及最高车速、最大爬坡度等条件下,着重对变速器齿轮的结构参数、轴的结构尺寸等进行设计计算。关键词：变速器；齿轮；同步器；设计；结构ABSTRACTDrivetrain is the core components of automobile. Its task is transforming and regulateing the performance of engine. Transmission can effectively and economically conveyed the power to the wheel which can meet the requirement of vehicles. Transmission is the important part of drivetrain components to complete the tasks. as well as one of the main factor to decide the whole performance of vehicle. The standards of Transmission designing can directly impact the vehicle dynamics, fuel economy, the reliability and portability of shifting, the smoothness and efficiency of Transmiting. Along with the development of the automobile industry, the trend of car transmission designing is to increase its transmission power and decrese its weight ,and hope have smaller size and excellent performance. This thesis are expounded the engine choice, transmission solution, transmission design , design for transmission the synchronizer, design for transmission the first axis ,design for transmission box.In conditions that knowing the Reg engine out put torque, speed of engine and maximum speed of vehicles, maximum degree, focus on the designing of transmission gear structural parameters, axis geometry design computation; as well as the transmission and drive program structure design.Key words: Transmission；Gear；Synchronizer ；Design；StructureII目 录摘要IAbstractII第1章 绪论11.1 概述11.1.1 汽车变速器的设计要求11.1.2 国内外汽车变速器的发展现状21.2 设计的内容及方法2第2章 变速器传动机构与操纵机构的布置32.1 变速器传动机构布置方案32.1.1 变速器传动方案分析与选择32.1.2 倒档布置方案32.1.3 零部件结构方案分析42.2 变速器操纵机构布置方案62.2.1 概述62.2.2 典型的操纵机构及其锁定装置72.3 本章小结9第3章 变速器的设计与计算103.1 变速器主要参数的选择103.1.1 档数103.1.2 传动比范围103.1.3 变速器各档传动比的确定103.1.4 中心距的选择133.1.5 变速器的外形尺寸133.1.6 齿轮参数的选择133.1.7 各档齿轮齿数的分配及传动比的计算153.1.8 变速器齿轮的变位及齿轮螺旋角的调整183.2 变速器齿轮强度校核193.2.1 齿轮材料的选择原则193.2.2 变速器齿轮弯曲强度校核203.2.3 轮齿接触应力校核233.2.4 倒档齿轮的校核273.3 轴的结构和尺寸设计303.3.1 初选轴的直径303.4 轴的强度验算323.4.1 轴的刚度计算323.4.2 轴的强度计算393.5 轴承选择与寿命计算443.5.1 输入轴轴承的选择与寿命计算453.5.2 输出轴轴承的选择与寿命计算473.6 本章小结49第4章 变速器同步器及结构元件设计504.1 同步器设计504.1.1 同步器的功用及分类504.1.2 惯性式同步器504.1.3 锁环式同步器主要尺寸的确定514.1.4 主要参数的确定524.2 变速器壳体544.3 本章小结54结论55参考文献56致谢57附录58第1章 绪 论1.1 概述随着汽车工业的迅猛发展，车型的多样化、个性化已经成为汽车发展的趋势。而变速器设计是汽车设计中重要的环节之一。它是用来改变发动机传到驱动轮上的转矩和转速，目的是在各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。因此它的性能影响到汽车的动力性和经济性指标，对中型货车而言，其设计意义更为明显。在对汽车性能要求越来越高的今天，车辆的舒适性也是评价汽车的一个重要指标，而变速器的设计不合理，将会使汽车的舒适性下降，使汽车的运行噪声增大，影响汽车的整体性。1.1.1 汽车变速器的设计要求汽车传动系是汽车的核心组成部分。其任务是调节、变换发动机的性能，将动力有效而经济地传至驱动车轮，以满足汽车的使用要求1。变速器是完成传动系任务的重要部件，也是决定整车性能的主要部件之一。变速器的结构要求对汽车的动力性、燃料经济性、换档操纵的可靠性与轻便性、传动平稳性与效率等都有直接的影响。随着汽车工业的发展，中型货车变速器的设计趋势是增大其传递功率与重量之比，并要求其具有更小的尺寸和良好的性能。在汽车变速器的设计工作开始之前，首先要根据变速器运用的实际场合来对一些主要参数做出选择。主要参数包括中心距、变速器轴向尺寸、轴的直径、齿轮参数、各档齿轮的齿数等。变速器的基本设计要求2：保证汽车有必要的动力性和经济性；设置空档，用来切断发动机动力向驱动轮的传输；设置倒档，使汽车能倒退行驶；换档迅速、省力、方便；工作可靠，汽车行驶过程中，变速器不得有跳档、乱档，以及换档冲击等现象出现；工作效率高，噪声小；结构简单、方案合理；在满载及冲击载荷条件下，使用寿命长；除此之外，变速器还应当满足轮廓尺寸和质量小、制造成本低、维修方便等要求。 变速器传动机构有两种分类方法。根据前进档数分为：三档变速器，四档变速器，五档变速器，多档变速器。根据轴的形式分为：固定轴式，旋转轴式。其中固定轴式又分为：两轴式变速器，中间轴式变速器，双中间轴式变速器，多中间轴式变速器。固定轴式应用广泛，其中两轴式变速器多用于发动机前置前轮驱动的汽车上，中间轴式变速器多用于发动机前置后轮驱动的汽车上。旋转轴式主要用于液力机械式变速器。1.1.2 国内外汽车变速器的发展现状目前，国内外汽车变速器的发展十分迅速，普遍研究和采用电控自动变速器，这种变速器具有更好的驾驶性能、良好的行驶性能、以及更高的行车安全性3。但是驾驶员失去了驾驶乐趣，不能更好的体验驾驶所带来的乐趣。机械式手动变速器具有结构简单、传动效率高、制造成本底和工作可靠，具有良好的驾驶乐趣等优点，故在不同形式的汽车上得到广泛应用。在档位的设置方面，国外对其操纵的方便性和档位数等方面的要求愈来愈高。目前，4档特别是5档变速器的用量有日渐增多的趋势。同时，6档变速器的装车率也在日益上升4。1.2 设计的内容及方法本次设计的变速器是在原有中型货车的变速器的基础上，在给定发动机输出转矩、转速及最高车速、最大爬坡度等条件下，主要完成传动机构的设计，并绘制出变速器装配图及主要零件的零件图。1、对变速器传动机构的分析与选择通过比较两轴和中间轴式变速器各自的优缺点，以及所设计车辆的特点，确定传动机构的布置形式。2、变速器主要参数的选择变速器主要参数的选择：档数、传动比、中心距、齿轮参数等。3、变速器齿轮强度的校核变速器齿轮强度的校核主要对变速器的齿根弯曲疲劳强度和齿面接触疲劳强度进行校核。4、轴的基本尺寸的确定及强度计算。对于轴的强度计算则是对轴的刚度和强度分别进行校核。5、轴承的选择与寿命计算。对变速器轴的支撑部分选用圆锥磙子轴承，寿命计算是按汽车的大修里程来衡量。本次设计主要是查阅近几年来有关国内外变速器设计的文献资料，结合所学专业知识，在老师的正确指导下进行设计。通过比较不同方案和方法选取最佳方案进行设计，计算变速器的齿轮的结构参数并对其进行校核计算；同时对同步器、换档操纵机构等结构件进行分析设计；另外，对现有传统变速器的结构进行改进、完善。第2章 变速器传动机构与操纵机构的布置2.1 变速器传动机构布置方案机械式变速器具有结构简单、传动效率高、制造成本底和工作可靠等优点，故在不同形式的汽车上得到广泛应用。2.1.1 变速器传动方案分析与选择机械式变速器传动机构布置方案主要有两种：两轴式变速器和中间轴式变速器。其中两轴式变速器多用于发动机前置前轮驱动的汽车上。与中间轴式变速器相比，它具有轴和轴承数少，结构简单、轮廓尺寸小、易布置等优点。此外，各中间档因只经一对齿轮传递动，故传动效率高，同时噪声小。但两轴式变速器不能设置直接档，所以在工作时齿轮和轴承均承载，工作噪声增大且易损坏，受结构限制其一档速比不能设计的很大。其特点是：变速器输出轴与主减速器主动齿轮做成一体，发动机纵置时直接输出动力。而中间轴式变速器多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的汽车上。其特点是：变速器一轴后端与常啮合齿轮做成一体绝大多数方案的第二轴与一轴在同一条直线上，经啮合套将它们连接后可得到直接档，使用直接档变速器齿轮和轴承及中间轴不承载，此时噪声低，齿轮、轴承的磨损减少。对不同类型的汽车，具有不同的传动系档位数，其原因在于它们的使用条件不同、对整车性能要求不同、汽车本身的比功率不同5。而传动系的档位数与汽车的动力性、燃油经济性有着密切的联系。就动力性而言，档位数多，增加了发动机发挥最大功率附近高功率的机会，提高了汽车的加速和爬坡能力。就燃油经济性而言，档位数多，增加了发动机在低燃油消耗率区下作的能力，降低了油耗。从而能提高汽车生产率，降低运输成木。不过，增加档数会使变速器机构复杂和质量增加，轴向尺寸增大、成本提高、操纵复杂。 综上所述，由于此次设计的中型货车变速器是中档中型货车变速器，驱动形式属于发动机前置前轮驱动，且可布置变速器的空间较小，对变速器的要求较高，要求运行噪声小，设计车速高，故选用二轴式变速器作为传动方案。选择5档变速器，并且五档为超速档。2.1.2 倒档布置方案常见的倒档布置方案如图2.1所示。图2.1b方案的优点是倒档利用了一档齿轮，缩短了中间轴的长度。但换档时有两对齿轮同时进入啮合，使换档困难；图2.1c方案能获得较大的倒档传动比，缺点是换档程序不合理；图2.1d方案对2.1c的缺点做了修改；图2.1e所示方案是将一、倒档齿轮做成一体，将其齿宽加长；图2.1f所示方案适用于全部齿轮副均为常啮合的齿轮，换档换更为轻便。综合考虑以上因素，为了换档轻便，减小噪声，倒档传动采用图2.1f所示方案。图2.1 倒档布置方案2.1.3 零部件结构方案分析1、齿轮形式变速器用齿轮有直齿圆柱齿轮和斜齿圆柱齿轮两种。直齿圆柱齿轮主要用于一档、倒档齿轮，与直齿圆柱齿轮相比，斜齿圆柱齿轮有使用寿命长、运转平稳、工作噪声低等优点，所以本设计全部选用斜齿轮。变速器齿轮可以与轴设计为一体或与轴分开，然后用花键、过盈配合或者滑动支承等方式之一与轴连接。齿轮尺寸小又与轴分开，其内径直径到齿根圆处的厚度（图2.2）影响齿轮强度6。要求尺寸应该大于或等于轮齿危险断面处的厚度。为了使齿轮装在轴上以后，保持足够大的稳定性，齿轮轮毂部分的宽度尺寸，在结构允许条件下应尽可能取大些，至少满足尺寸要求： （2.1）式中：花键内径。为了减小质量，轮辐处厚度应在满足强度条件下设计得薄些。图2.2中的尺寸可取为花键内径的1.251.40倍。图2.2 变速器齿轮尺寸控制图齿轮表面粗糙度数值降低，则噪声减少，齿面磨损速度减慢，提高了齿轮寿命。变速器齿轮齿面的表面粗糙度应在m范围内选用。要求齿轮制造精度不低于7级。2、变速器轴变速器轴多数情况下经轴承安装在壳体的轴承孔内。当变速器中心距小，在壳体的同一端面布置两个滚动轴承有困难时，输出轴可以直接压入壳体孔中，并固定不动。用移动齿轮方式实现换档的齿轮与轴之间，应选用矩形花键连接，以保证良好的定心和滑动灵活，而且定心外径及矩形花键齿侧的磨削比渐开线花键要容易7。两轴式变速器输入轴和中间轴式变速器中间轴上的高档齿轮，通过轴与齿轮内孔之间的过盈配合和键固定在轴上。两轴式变速器的输出轴和中间轴式变速器的第二轴上的常啮合齿轮副的齿轮与轴之间，常设置有滚针轴承、滑动轴承，少数情况下齿轮直接装在轴上。此时，轴的表面粗糙度不应低与m，硬度不低于5863HRC。因渐开线花键定位性能良好，承载能力大且渐开线花键的齿短，小径相对增大能提高轴的刚度，所以轴与同步器上的轴套常用渐开线花键连接。倒档轴为压入壳体孔中并固定不动的光轴，并由螺栓固定。由上述可知，变速器的轴上装有轴承、齿轮、齿套等零件，有的轴上又有矩形或渐开线花键，所以设计时不仅要考虑装配上的可能，而且应当可以顺利拆装轴上各零件。此外，还要注意工艺上的有关问题。3、变速器轴承的选择变速器轴承常采用圆柱滚子轴承、球轴承、滚针轴承、圆锥滚子轴承、滑动轴套等。滚针轴承、滑动轴承套主要用在齿轮与轴不是固定连接，并要求两者有相对运动的地方。 变速器中采用圆锥滚子轴承虽然有直径较小、宽度较大因而容量大、可承受高负荷等优点，但也有需要调整预紧、装配麻烦、磨损后轴易歪斜而影响齿轮正确啮合的缺点。 由于本设计的变速器为两轴变速器，具有较大的轴向力，所以设计中变速器输入轴、输出轴的前、后轴承按直径系列均选用圆锥滚子轴承。2.2 变速器操纵机构布置方案2.2.1 概述根据汽车使用条件的需要，驾驶员利用操纵机构完成选档和实现换档或退到空档。变速器操纵机构应当满足如下主要要求9：换档时只能挂入一个档位，换档后应使齿轮在全齿长上啮合，防止自动脱档或自动挂档，防止误挂倒档，换档轻便。变速器操纵机构通常装在顶盖或侧盖内，也有少数是分开的。变速器操纵机构操纵第二轴上的滑动齿轮、啮合套或同步器得到所需不同档位。用于机械式变速器的操纵机构，常见的是由变速杆、拨块、拨叉、变速叉轴及互锁、自锁和倒档装置等主要零件组成，并依靠驾驶员手力完成选档、换档或推到空档工作，称为手动换档变速器。1、直接操纵式手动换档变速器当变速器布置在驾驶员座椅附近时，可将变速杆直接安装在变速器上，并依靠驾驶员手力和通过变速杆直接完成换档功能的手动换档变速器，称为直接操纵变速器。这种操纵方案结构最简单，已得到广泛应用。近年来 ，单轨式操纵机构应用较多，其优点是减少了变速叉轴，各档同用一组自锁装置，因而使操纵机构简化，但它要求各档换档行程相等。2、远距离操纵手动换档变速器平头式汽车或发动机后置后轮驱动汽车的变速器，受总体布置限制，变速器距驾驶员座位较远，这时需要在变速杆与拨叉之间布置若干传动件，换档手力经过这些转换机构才能完成换档功能。这种手动换档变速器，称为远距离操纵手动换档变速器。3、电动自动换档变速器20世纪80年代以后，在固定轴式机械变速器基础上，通过应用计算机和电子控制技术，使之实现自动换档，并取消了变速杆和离合器踏板。驾驶员只需控制油门踏板，汽车在行驶过程中就能自动完成换档，这种变速器成为电动自动换档变速器10。由于所设计的变速器为两轴变速器，采用发动机前置前轮驱动，变速器离驾驶员座椅较近，所以采用直接操纵式手动换档变速器。2.2.2 典型的操纵机构及其锁定装置图2.3 为典型的操纵机构图定位装置的作用是将被啮合件保持在一定位置上，并防止自动啮合和分离，一般采用弹簧和钢球式机构。1、换档机构变速器换档机构有直齿滑动齿轮、啮合套和同步器换档三种形式。采用轴向滑动直齿齿轮换档，会在轮齿端面产生冲击，齿轮端部磨损加剧并过早损坏，并伴随着噪声。因此，除一档、倒档外已很少使用。常啮合齿轮可用移动啮合套换档。因承受换档冲击载荷的接合齿齿数多，啮合套不会过早被损坏，但不能消除换档冲击。目前这种换档方法只在某些要求不高的档位及重型货车变速器上应用。使用同步器能保证换档迅速、无冲击、无噪声，而与操作技术的熟练程度无关，从而提高了汽车的加速性、燃油经济性和行驶安全性。同上述两种换档方法比较，虽然它有结构复杂、制造精度要求高、轴向尺寸大等缺点，但仍然得到广泛应用。利用同步器或啮合套换档，其换档行程要比滑动齿轮换档行程小。通过比较，考虑汽车的操纵性能，本设计全部档位均选用同步器换档。2、防脱档设计互锁装置是保证移动某一变速叉轴时，其它变速叉轴互被锁住，该机构的作用是防止同时挂入两档，而使挂档出现重大故障。常见的互锁机构有：（1）互锁销式图2.4是汽车上用得最广泛的一种机构，互锁销和顶销装在变速叉轴之间，用销子的长度和凹槽来保证互锁。图2.4，a为空档位置，此时任一叉轴可自由移动。图2.4，b、c、d为某一叉轴在工作位置，而其它叉轴被锁住。图2.4 互锁销式互锁机构（2）摆动锁块式图2.5为摆动锁块式互锁机构工作示意图，锁块用同心轴螺钉安装在壳体上，并可绕螺钉轴线自由转动，操纵杆的拨头置于锁块槽内，此时，锁块的一个或两个突起部分A档住其它两个变速叉轴槽，保证换档时不能同时挂入两档。（3）转动钳口式图2.6为与上述锁块机构原理相似的转动钳口式互锁装置。操纵杆拨头置于钳口中，钳形板可绕A轴转动。选档时操纵杆转动钳形板选入某一变速叉轴槽内，此时钳形板的一个或两个钳爪抓住其它两个变速叉，保证互锁作用。图2.5 摆动锁块式互锁机构 图2.6 转动钳口式互锁机构操纵机构还应设有保证不能误挂倒档的机构。通常是在倒档叉或叉头上装有弹簧机构，使司机在换档时因有弹簧力作用，产生明显的手感。锁止机构还包括自锁、倒档锁两个机构。自锁机构的作用是将滑杆锁定在一定位置，保证齿轮全齿长参加啮合，并防止自动脱档和挂档。自锁机构有球形锁定机构与杆形锁定机构两种类型。倒档锁的作用是使驾驶员必须对变速杆施加更大的力，方能挂入倒档，起到提醒注意的作用，以防误挂倒档，造成安全事故。本次设计属于前置前轮驱动的中型货车，操纵机构采用直接操纵方式，锁定机构全部采用，即设置自锁、互锁、倒档锁装置。采用自锁钢球来实现自锁，通过互锁销实现互锁。倒档锁采用限位弹簧来实现，使驾驶员有感觉，防止误挂倒档。2.3 本章小结本章主要介绍了变速器传动机构和操纵机构的类型，分析了各类型机构的优缺点，并针对所设计的变速器的类型、特点、及功用，对变速器的传动方式、操纵机构的布置方式、及主要零件的形式，做出了初步的选择，为后期的设计工作打下基础。第3章 变速器的设计与计算3.1 变速器主要参数的选择本次毕业设计是在给定主要整车参数的情况下进行设计，中型货车整车主要技术参数如表3.1所示：表3.1 中型货车整车主要技术参数发动机最大功率91kw车轮型号185/60R14S发动机最大转矩180Nm最大功率时转速5400 r/min最大转矩时转速4000r/min最高车速90km/h总质量2488kg变速器形式手动五档3.1.1 档数近年来，为了降低油耗，变速器的档数有增加的趋势。目前，中型货车一般用45个档位的变速器。发动机排量大的中型货车变速器多用5个档。商用车变速器采用45个档或多档。载质量在2.03.5t的货车采用五档变速器，载质量在4.08.0t的货车采用六档变速器。多档变速器多用于总质量大些的货车和越野汽车上。档数选择的要求：1、相邻档位之间的传动比比值在1.8以下。2、高档区相邻档位之间的传动比比值要比低档区相邻档位之间的比值小。 因此，本次设计的中型货车变速器为5档变速器。3.1.2 传动比范围变速器传动比范围是指变速器最高档与最低档传动比的比值。最高档通常是直接档，传动比为1.0；有的变速器最高档是超速档，传动比为0.70.8。影响最低档传动比选取的因素有：发动机的最大转矩和最低稳定转速所要求的汽车最大爬坡能力、驱动轮与路面间的附着力、主减速比和驱动轮的滚动半径以及所要求达到的最低稳定行驶车速等。目前中型货车的传动比范围在3.04.5之间，总质量轻些的商用车在5.08.0之间，其它商用车则更大。本设计最高档传动比为0.77。3.1.3 变速器各档传动比的确定1、主减速器传动比的确定发动机转速与汽车行驶速度之间的关系式为12： （3.1）式中：汽车行驶速度（km/h）； 发动机转速（r/min）； 车轮滚动半径（m）； 变速器传动比； 主减速器传动比。已知：最高车速=170 km/h；最高档为超速档，传动比=0.77；车轮滚动半径由所选用的轮胎规格185/60R14S得到=29(mm)；发动机转速=5400（r/min）；由公式（3.1）得到主减速器传动比计算公式：2、最抵档传动比计算按最大爬坡度设计，满足最大通过能力条件，即用一档通过要求的最大坡道角坡道时，驱动力应大于或等于此时的滚动阻力和上坡阻力（加速阻力为零，空气阻力忽略不计）13。用公式表示如下： （3.2）式中：G 车辆总重量(N)； 坡道面滚动阻力系数(对沥青路面=0.010.02)；发动机最大扭矩(Nm)； 主减速器传动比； 变速器传动比； 为传动效率（0.850.9）；R 车轮滚动半径；最大爬坡度（一般中型货车要求能爬上30%的坡，大约）由公式（3.2）得： （3.3）已知：m=1488kg；r=0.29m； Nm；g=9.8m/s2；，把以上数据代入（3.3）式：满足不产生滑转条件。即用一档发出最大驱动力时，驱动轮不产生滑转现象。公式表示如下： （3.4）式中：驱动轮的地面法向反力，； 驱动轮与地面间的附着系数；对混凝土或沥青路面可取0.50.6之间。已知：kg；取0.6，把数据代入（3.4）式得：所以，一档转动比的选择范围是：初选一档传动比为3.4。3、变速器各档速比的配置按等比级数分配其它各档传动比，即： 3.1.4 中心距的选择初选中心距可根据经验公式计算14： （3.5）式中：A 变速器中心距（mm）； 中心距系数，货车车=8.99.3；发动机最大输出转距为180（Nm）； 变速器一档传动比为3.4； 变速器传动效率，取96%。（8.99.3）=（8.9-9.3）8.375=74.5477.89mm中型货车变速器的中心距在6080mm范围内变化。初取A=75mm。3.1.5 变速器的外形尺寸变速器的横向外形尺寸，可以根据齿轮直径以及倒档中间齿轮和换档机构的布置初步确定。影响变速器壳体轴向尺寸的因素有档数、换档机构形式以及齿轮形式。货车车变速器壳体的轴向尺寸可参考下列公式选用：mm初选长度为240mm。3.1.6 齿轮参数的选择1、模数mn选取齿轮模数时一般要遵守的原则是：为了减少噪声应合理减小模数，同时增加齿宽；为使质量小些，应该增加模数，同时减少齿宽；从工艺方面考虑，各档齿轮应该选用一种模数；从强度方面考虑，各档齿轮应有不同的模数。对于中型货车，减少工作噪声较为重要，因此模数应选得小些；对于货车，减小质量比减小噪声更重要，因此模数应选得大些。表3.2 汽车变速器齿轮的法向模数车 型中型货车的发动机排量V/L货车的最大总质量/t1.0V1.61.6V2.56.014模数/mm2.252.752.753.003.504.504.506.00中型货车模数的选取以发动机排量作为依据，由表3.2选取各档模数为，由于中型货车对降低噪声和振动的水平要求较高，所以各档均采用斜齿轮。2、压力角压力角较小时，重合度较大，传动平稳，噪声较低；压力角较大时，可提高轮齿的抗弯强度和表面接触强度。对于中型货车，为了降低噪声，应选用14.5、15、16、16.5等小些的压力角。对货车，为提高齿轮强度，应选用22.5或25等大些的压力角。 国家规定的标准压力角为20，所以普遍采用的压力角为20。啮合套或同步器的压力角有20、25、30等，普遍采用30压力角。本变速器为了加工方便，故全部选用标准压力角20。3、螺旋角齿轮的螺旋角对齿轮工作噪声、轮齿的强度和轴向力有影响。选用大些的螺旋角时，使齿轮啮合的重合度增加，因而工作平稳、噪声降低。 试验证明：随着螺旋角的增大，齿的强度相应提高，但当螺旋角大于30时，其抗弯强度骤然下降，而接触强度仍继续上升。因此，从提高低档齿轮的抗弯强度出发，并不希望用过大的螺旋角；而从提高高档齿轮的接触强度着眼，应当选用较大的螺旋角。本设计初选螺旋角全部为22。4、齿宽齿宽对变速器的轴向尺寸、质量、齿轮工作平稳性、齿轮强度和齿轮工作时的受力均匀程度等均有影响。考虑到尽可能缩短变速器的轴向尺寸和减小质量，应该选用较小的齿宽。另一方面，齿宽减小使斜齿轮传动平稳的优点被削弱，此时虽然可以用增加齿轮螺旋角的方法给予补偿，但这时轴承承受的轴向力增大，使其寿命降低。齿宽较小又会使齿轮的工作应力增加。选用较大的齿宽，工作中会因轴的变形导致齿轮倾斜，使齿轮沿齿宽方向受力不均匀造成偏载，导致承载能力降低，并在齿宽方向磨损不均匀。通常根据齿轮模数的大小来选定齿宽：斜齿，取为6.08.5，取6.0mm5、齿顶高系数齿顶高系数对重合度、轮齿强度、工作噪声、轮齿相对滑动速度、轮齿根切和齿顶厚度等有影响。若齿顶高系数小，则齿轮重合度小，工作噪声大；但因轮齿受到的弯矩减小，轮齿的弯曲应力也减少。因此，从前因齿轮加工精度不高，并认为轮齿上受到的载荷集中齿顶上，所以曾采用过齿顶高系数为0.750.80的短齿制齿轮。在齿轮加工精度提高以后，包括我国在内，规定齿顶高系数取为1.00。为了增加齿轮啮合的重合度，降低噪声和提高齿根强度，有些变速器采用齿顶高系数大与1.00的细高齿。本设计取为1.00。3.1.7 各档齿轮齿数的分配及传动比的计算在初选中心距、齿轮模数和螺旋角以后，可根据变速器的档数、传动比和传动方案来分配各档齿轮的齿数。应该注意的是，各档齿轮的齿数比应该尽可能不是整数，以使齿面磨损均匀16。根据图3.1确定各档齿轮齿数和传动比。1、一档齿数及传动比的确定一档传动比为：取整得51。中型货车可在1217之间选取，取13，则。则一档传动比为：mm；N同一档，将以上数据代入（3.17）可得：MPa3、三档齿轮接触应力校核已知：Nmm；MPa；mm；mm；mm；N同一档，将以上数据代入（3.17）可得：MPa4、四档齿轮接触应力校核已知：Nmm；MPa；mm；mm；mm；N同一档，将以上数据代入（3.17）可得：MPa5、五档齿轮接触应力校核已知：Nmm；MPa；mm；mm；mm；N同一档，将以上数据代入（3-17）可得：MPa以上各档变速器齿轮的接触应力均小于齿轮的许用接触应力，所以各档均合格。3.2.4 倒档齿轮的校核1、齿面接触疲劳许用应力的计算19 （3.18）式中：齿轮的接触疲劳极限应力（MPa）；寿命系数； 润滑油膜影响系数；工作硬化系数；尺寸系数；最小安全系数。查机械设计手册得到：=1500；=1；=1；=1；=1；=1将这些数据代入（3.18）式，得：MPa2、齿根弯曲疲劳许用应力计算 （3.19）式中：齿根弯曲疲劳极限应力；寿命系数；相对齿根圆角敏感系数；尺寸系数； 表面系数；最小安全系数。查机械设计手册得到：=920 MPa；=1；=1；=0.9；=1；=1.25将这些数据代入（3.19）式，得：MPa3、接触疲劳强度校核 （3.20）式中： 节点区域系数； 弹性系数； 重合度系数； 齿轮上的圆周力（N）； 表示齿宽（mm）； 齿轮直径； 表示传动比； 使用系数。查机械设计手册得到：=2.33；=189.8；0.73；已知：mm；N将以上数据代入（3.20）式，得：MPaMPa。4、齿根弯曲疲劳强度校核 （3.21）式中：齿形修正系数；重合度系数。查机械设计手册得到：=4.9；=0.64将以上数据代入（3.21）式得：MPa所以倒档齿轮接触疲劳强度和弯曲疲劳强度均合格。3.3 轴的结构和尺寸设计变速器在工作时，由于齿轮上有圆周力、径向力和轴向力作用，变速器的轴要承受转矩和弯矩。要求变速器的轴应有足够的刚度和强度。因为刚度不足会产生弯曲变形，结果破坏了齿轮的正确啮合，对齿轮的强度、耐磨性等均有不利影响。3.3.1 初选轴的直径在已知两轴式变速器中心距时，轴的最大直径和支承距离的比值可在以下范围内选取：对输入轴，=0.160.18；对输出轴，0.180.21。输入轴花键部分直径（mm）可按下式初选取：式中： 经验系数，=4.04.6；发动机最大转矩（N.m）。输入轴花键部分直径：=22.5825.97mm初选输入、输出轴支承之间的长度=265mm。按扭转强度条件确定轴的最小直径： （3.22）式中： d轴的最小直径（mm）；轴的许用剪应力（MPa）；P发动机的最大功率（kw）；n发动机的转速（r/min）。将有关数据代入（3.22）式，得：mm所以，选择轴的最小直径为25mm。根据轴的制造工艺性要求20，将轴的各部分尺寸初步设计如图3.3、3.4所示：图3.3 输入轴各部分尺寸图3.4 输出轴各部分尺寸3.4 轴的强度验算3.4.1 轴的刚度计算对齿轮工作影响最大的是轴在垂直面内产生的挠度和轴在水平面内的转角。前者使齿轮中心距发生变化，破坏了齿轮的正确啮合；后者使齿轮相互歪斜，致使沿齿长方向的压力分布不均匀。初步确定轴的尺寸以后，可对轴进行刚度和强度验算。图3.5 变速器轴的挠度和转角轴的挠度和转角如图3.5所示，若轴在垂直面内挠度为，在水平面内挠度为和转角为，可分别用下式计算： （3.23） （3.24） （3.25）式中： 齿轮齿宽中间平面上的径向力（N）；齿轮齿宽中间平面上的圆周力（N）； 弹性模量（MPa），=2.1105 MPa； 惯性矩（mm4），对于实心轴，； 轴的直径（mm），花键处按平均直径计算；、齿轮上的作用力距支座、的距离（mm）； 支座间的距离（mm）。轴的全挠度为mm。轴在垂直面和水平面内挠度的允许值为=0.050.10mm，=0.100.15mm。齿轮所在平面的转角不应超过0.002rad。一档工作时：NNN输入轴的挠度和转角的计算：已知：a=25mm；b=236mm；L=261mm；d=30mm，把有关数据代入（3.23）、（3.24）、（3.25）得到：mmmmmmrad输出轴的挠度和转角的计算：输出轴
