XJ-1000系列微机保护装置

使
用
说
明
书

Version1.0
浙江许继电气有限公司

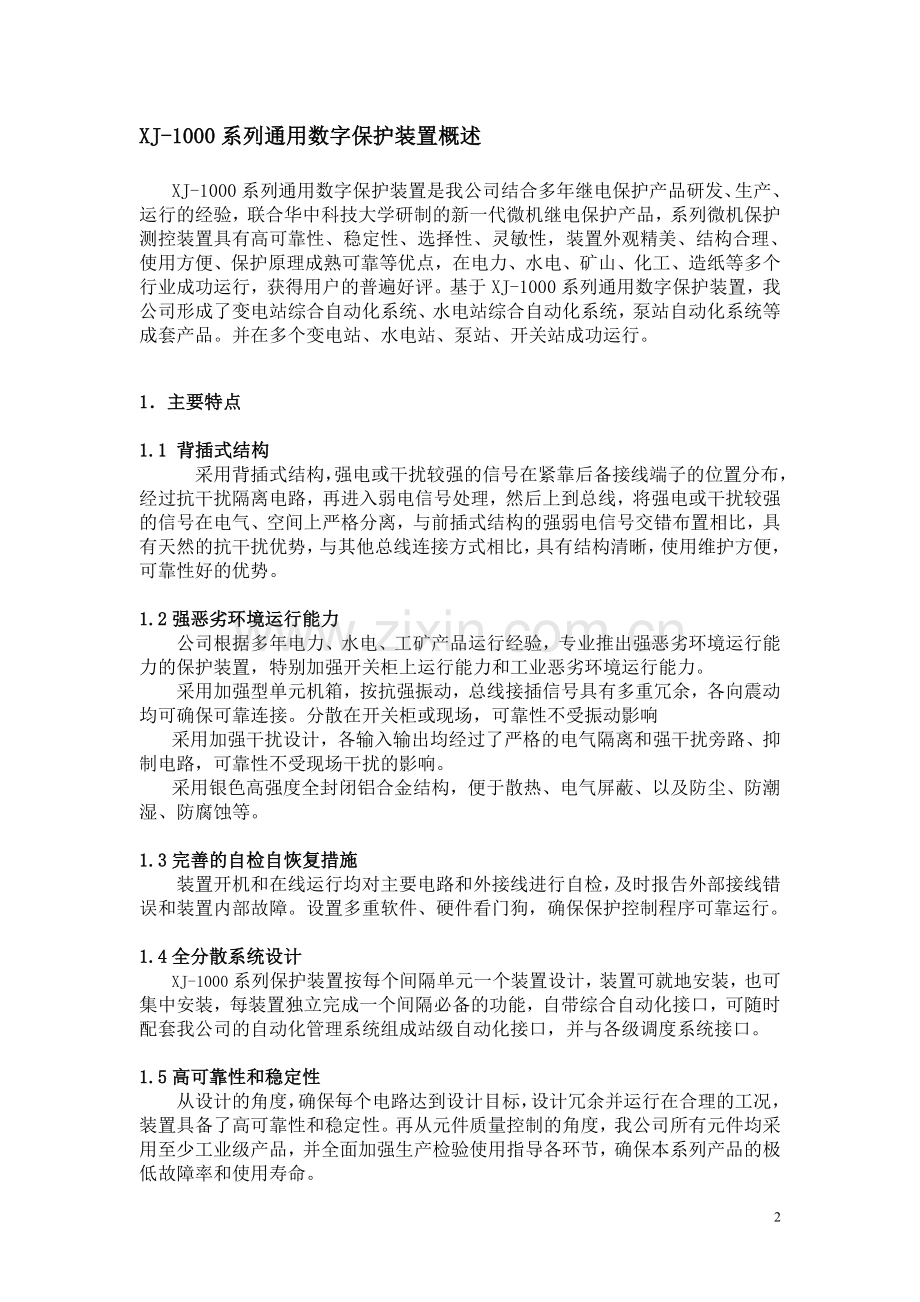

XJ-1000系列通用数字保护装置概述
XJ-1000系列通用数字保护装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户的普遍好评。基于XJ-1000系列通用数字保护装置，我公司形成了变电站综合自动化系统、水电站综合自动化系统，泵站自动化系统等成套产品。并在多个变电站、水电站、泵站、开关站成功运行。

1．主要特点

1.1 背插式结构
采用背插式结构，强电或干扰较强的信号在紧靠后备接线端子的位置分布，经过抗干扰隔离电路，再进入弱电信号处理，然后上到总线，将强电或干扰较强的信号在电气、空间上严格分离，与前插式结构的强弱电信号交错布置相比，具有天然的抗干扰优势，与其他总线连接方式相比，具有结构清晰，使用维护方便，可靠性好的优势。

1.2强恶劣环境运行能力
公司根据多年电力、水电、工矿产品运行经验，专业推出强恶劣环境运行能力的保护装置，特别加强开关柜上运行能力和工业恶劣环境运行能力。
采用加强型单元机箱，按抗强振动，总线接插信号具有多重冗余，各向震动均可确保可靠连接。分散在开关柜或现场，可靠性不受振动影响
采用加强干扰设计，各输入输出均经过了严格的电气隔离和强干扰旁路、抑
制电路，可靠性不受现场干扰的影响。
采用银色高强度全封闭铝合金结构，便于散热、电气屏蔽、以及防尘、防潮
湿、防腐蚀等。

1.3完善的自检自恢复措施
装置开机和在线运行均对主要电路和外接线进行自检，及时报告外部接线错误和装置内部故障。设置多重软件、硬件看门狗，确保保护控制程序可靠运行。

1.4全分散系统设计
XJ-1000系列保护装置按每个间隔单元一个装置设计，装置可就地安装，也可集中安装，每装置独立完成一个间隔必备的功能，自带综合自动化接口，可随时配套我公司的自动化管理系统组成站级自动化接口，并与各级调度系统接口。

1.5高可靠性和稳定性
从设计的角度，确保每个电路达到设计目标，设计冗余并运行在合理的工况，装置具备了高可靠性和稳定性。再从元件质量控制的角度，我公司所有元件均采用至少工业级产品，并全面加强生产检验使用指导各环节，确保本系列产品的极低故障率和使用寿命。
1.6精度一致
保护装置所有测量元件均采用高精度一致性好的元件，并经过了严格的筛选，现场无须进行精度调节，减少现场工作量。所用器件均不受温度等现场环境的影响，常时间不漂移，确保使用寿命内，精度不变化。

1.7标准化、模块化硬件
装置硬件按标准化和模块化的原则设计，主要硬件通用，不须调整就可使用在其他装置，便于现场维护。 由于本产品是我公司多年总结设计的成熟产品，公司将确保本系列产品在外特性（含开孔和接线等）不变的情况下，提供本产品的售后服务，以及长期可供货能力。

1.8全汉化显示
XJ-1000系列保护装置，现地可直观显示间隔的运行情况和运行参数，显示全汉化，装置的操作采用汉化菜单的方式，便于使用和掌握。

1.9具有32个文件追忆功能，自动记录文件的类型、时间和动作值

1.10丰富的调试功能，可检测硬件状态和外部接线是否正确

1.11使用方便
XJ-1000系列保护装置，显示直观，端子按功能分布，并有端子定义说明，使用接线时，清晰明确。装置设置有7个按键，配合菜单等友好的人机接口，操作方便。

2．XJ-1000系列通用数字保护装置外形及开孔尺寸图
2.1装置外形图

2.2装置安装开孔尺寸图

3．装置硬件
装置采用整面板形式，面板上包括液晶显示器、信号指示器、操作小键盘等。装置采用加强型单元机箱，按抗强振动、强干扰设计，确保装置安装于条件恶劣的现场时仍具备高可靠性。不论组屏或分散安装均不需加设交、直流输入抗干扰模块。
3.1　主要插件
本保护装置由如下插件构成：电源插件、交流插件、CPU插件以及总线及显示管理板。
电源插件（带出口继电器）
由电源模块将外部提供的交、直流电源转换为保护装置工作所需电压。本模块输出+5V和＋24V。+5V电压用于装置数据器件工作， 24V电压用于装置驱动继电器使用。
3.2交流插件
交流变换部分包括电流变换器TA和电压变换器TV，用户将TA、TV的二次侧电流、电压信号转换为弱电信号，供保护插件转换，并起强弱电隔离作用。
本装置有4个电流变换器，4个电压变换器，分别变换Ia、Ib、Ic、I0、的电流量和UA、UB、UC、U0的电压量。
3.3 CPU插件
CPU插件由微处理器CPU、RAM、EPROM等构成，集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。
3.4总线及显示管理板
人机对话插件安装于面板上，液晶采用中文显示，主要功能为：键盘操作、液晶显示、信号灯指示等。
面膜各功能键如图：

4. 人机界面说明（以线路保护装置为例，其他参照线路保护装置）

4.1主显示界面
装置上电后，显示装置型号、装置名称及相关企业信息，如图4-1所示，3秒后自动进入主显示界面，如图4-2所示
Ia： 0.00A
保 Ib： 0.00A
护 Ic： 0.00A
Io： 0.00A

XJ-1001
微机线路保护
VERSION1.0
许继电气

图4-1装置信息界面 图4-2主显示界面

4.2主菜单
在主显示界面下按下“确认”键，，进入菜单界面，按“↑”“↓”选择项目，如图4-3所示：

01. 定值设置
02. 保护投退
03. 综合设置
04. 动作记录
05.遥信查看
06.模拟通道
07.时间设置
08.开出测试

09.系统设置
10.出厂设置

图4-3
在选项界面下按下“确认”键，输入密码后，进入菜单界面，如图4-4所示

输入口令：0000

图4-4

密码输入：““→”“←”移动光标，“↑”“↓”修改光标所在位的值，输入完毕按“确认”键，进入相应的菜单；选择“取消”回到主显示界面。
注：密码是“1000”
如输入密码错误,也可以进入菜单,但是不能做任何的数据修改和设定。

4.2.1定值设置
在主菜单下选择“定值设置”，按下“确认”键即可进入定值设置界面，如图4-5所示：
速断定值
5.00 A
II段过流
3.00 A

图4-5
在定值设置界面下即可对保护定值进行修改。按“→”“←”键可以翻屏选择要修改的定值。完成后按《确认》键确认修改。按《取消》键可进入保存界面，保存修改，操作完成。

4.2.2保护投退
在主菜单下选择“保护投退”，按下“确认”键即可进入保护投退界面，如图4-7所示：
速断
退出
II段过流
退出

图4-7
在菜单中选择软压板，按《确认》键进入投/退选择，按上、下键进行修改，修改后按《确认》键选定。软压板配置完成后按《取消》键进入保存界面，保存修改，操作完成。

4.2.3 综合设置
在主菜单下选择“综合设置”，按下“确认”键即可进入综合设置界面，如图4-8所示：
AV变比
20
TV变比
100

图4-8
调整TV变比，电压将显示一次电压。按《确认》键进入，按左、右键选择，按上、下键进行修改，修改完成后按《取消》键进入保存界面，保存修改，操作完成。

4.2.4动作记录
在主菜单下选择“动作记录”，按下“确认”键即可进入动作记录界面，如图4-9所示：
速断
动作
2010年01月01日
09时02分9秒243

图4-9
按左、右键翻屏。

4.2.5遥信查看
在主菜单下选择“遥信查看”，按 “确认”键即可进入遥信查看界面，如图4-10所示：
开关合位 0
开关分位 0
开关量3 0
开关量4 0

图4-10
按上、下、左、右任意键翻屏查看。
在《遥信查看》中加入220V电压导入开入信号，在测试屏幕上将有对应的开入被导通，显示的数字由0变为1。（“1”是有效位）。

4.2.6模拟通道
在主菜单下选择“模拟通道”，按下“确认”键即可进入模拟通道界面，如图4-11所示：
0 0 0 0
0 0 0 0

图4-11
模拟通道仅限于产品出厂试校时使用。

4.2.7时间设置
在主菜单下选择“时间设置”，按下“确认”键即可进入时间设置界面，如图4-12所示：

2010-01-01
09:06:25

图4-12
按《确认》键进入调整模式，按左、右键移动光标到需要调整的位置，用上、下键进行调整，调整完毕按《确认》键确认修改，按《取消》键进入保存界面，操作完成。

4.2.8开出测试
在主菜单下选择“开出设置”，按下“确认”键即可进入开出测试界面，如图4-13所示：
出口00 OFF
出口01 OFF
出口02 OFF
出口03 OFF

图4-13
按上、下键选择需要测试的项目，按《确认》选择相应的继电器，再按上、下键将有出口动作，可用万用表在背板端子对应出口处查看是否导通。
出口00对应开出1，以此类推。

4.2.9系统设置
在主菜单下选择“系统设置”，按下“确认”键即可进入系统设置界面，如图4-14所示：
IA通道系数
1.005
IB通道系数
1.005

图4-14
系统设置用来调整电气量的采样精度,出厂时已校准，无特别要求无需对其进行修改。如需修改,参考定值修改的过程。

4.2.10出厂设置
在主菜单下选择“出厂设置”，按下“确认”键即可进入出厂设置界面，如图4-15所示：
用户参数即将丢失
并且不可恢复
确认
取消

图4-15
按《确认》键进入到出厂设置界面。选择“确定”将恢复到出厂最初原始状态。

5.技术参数
5.1 额定参数
额定交流电压： 100V
额定交流频率： 50 Hz
额定交流电流： 5A或1A（订货时注明）
额定直流电压： 220V
5.2 装置功耗
交流电压回路：每相不大于1VA；
交流电流回路：In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；
保护电源回路：正常工作时，不大于12W；保护动作时，不大于15W。
5.3 环境条件
环境温度
工作：-25℃~ +55℃
储存：-35℃~ +70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其他腐蚀性及爆炸气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃且表面不凝露，最高温度为+40℃时，平均最大湿度不超过50%。
大气压力：80kPa~110kPa（相对海拔高度2000m以下）
5.4 热稳定性
交流电流回路： 2倍额定电流，连续工作。
　　　　　　　　10倍额定电流，允许工作1s。
　　　　　　　　40倍额定电流，允许工作10ms。
交流电压回路：1.1倍额定电压，连续工作。
直流电压回路：80%～110％额定电压，连续工作。
5.5　输出触点
保护输出触点容量：DC220V 5A 长期工作
5.6 绝缘性能
5.6.1 绝缘电阻
产品的带电部分和非带电金属部分及外壳之间，以及在电气上无联系的各独立回路之间，用开路电压为500V的兆欧表测量其电阻，在规定的试验大气条件下电阻值不小于100MΩ。
5.6.2 介质强度
5.6.2.1 在试验的标准大气条件下，产品能承受电压为2kV，频率为50Hz，历时1min的工频耐压试验而无击穿、闪络及元件损坏的现象。
5.6.2.2 试验回路如下：
a）电源回路对地；
b）开入量对地；
c）开出回路对地；
d）交流回路对地。
5.6.2.3 产品出厂检验时，允许检验历时缩短为1s，检验电压值为规定值的110%。
5.6.2.4 产品作重复检验时，检验电压值为规定值的75%。
5.6.3 冲击电压
在试验的标准大气条件下，产品的直流电源输入回路，能承受标准雷电波的短时冲击电压试验，开路试验电压4kV，产品无绝缘损坏。
5.7 耐湿热性能
产品能承受GB7261-2000第21章规定的交变湿热试验。
5.8 抗振动性能
5.8.1 承受振动响应的能力
产品具有能承受GB/T11287-2000中规定的严酷等级为Ⅰ级的振动响应能力。检验时，施加激励量为额定值时，产品测量元件的准确度能满足2.16条中各项指标。
5.8.2 承受振动耐久的能力
产品具有能承受GB/T11287-2000中规定的严酷等级为Ⅰ级的振动耐久能力。检验时，不施加激励量。
5.9 冲击承受能力
5.9.1 承受冲击响应的能力
产品具有能承受GB/T14537-1993中4.2.1规定的严酷等级为Ⅰ级的冲击响应能力。检验时，施加激励量为额定值时，产品测量元件的准确度能满足2.16条中各项指标。
5.9.2 承受冲击耐久的能力
产品具有能承受GB/T14537-1993中4.2.2规定的严酷等级为Ⅰ级的冲击耐久能力。检验时，不施加激励量。
5.10 承受碰撞的能力
产品具有能承受GB/T14537-1993中4.3规定的严酷等级为Ⅰ级的碰撞能力。检验时，施加激励量，不带包装；检验后，产品不应有机械损坏。
5.11 静电放电
产品能承受GB/T14598.14-1998中4.2规定的严酷等级为Ⅳ级的静电放电试验。
5.12 快速瞬变干扰
产品能承受GB/T14598.10-1996中4.1规定的严酷等级为Ⅳ级的快速瞬变干扰试验。
5.13 辐射电磁场干扰
产品能承受GB/T14598.9-2002中4.1.1规定的严酷等级为Ⅲ级的辐射电磁场干扰试验。
5.14 脉冲群干扰
产品能承受GB/T14598.13-1998中3.1.1规定的严酷等级为Ⅲ级的1MHz和100kHz的脉冲群干扰试验。
5.15　定值精度
电流定值精度：±2.5%
电压定值精度：±2.5%
延时定值精度：0S~0.5S范围内不超过5ms
0.5S以上，误差不超过5%。
5.16 测量精度
保护量的测量误差:不超过额定值的±1.5％
开关量变位记录误差：分辨率可达2ms
5.17产品引用标准
GB/T2900 《电工术语》
GB/T2423.1-2001 《电工电子产品基本环境试验规程 》 试验A：低温试验方法
GB/T2423.2-2001 《电工电子产品基本环境试验规程 》 试验B：高温试验方法
GB/T2423.4-1993 《电工电子产品基本环境试验规程 》 试验Db：设备用交变湿热试验方法
GB/T2887-2000 《计算机场地通用规范》
GB7261-2000　　 《继电器及继电保护装置基本试验方法》
GB/T11287-2000 《电气继电器 第21部分：
量度继电器和保护装置的振动、冲击、碰撞和地震试验 第1篇：振动试验（正弦）》（idt IEC60255-21-1：1988）
GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》
（idt IEC60255-21-2：1988）
GB/T14598.9-2002 《电气继电器 第22部分：
量度继电器和保护装置的电气干扰试验 第3篇：辐射电磁场干扰试验》（idt IEC60255-22-3：1989）
GB/T14598.10-1996 《电气继电器 第22部分：
量度继电器和保护装置的电气干扰试验 第4篇：快速瞬变干扰试验》（idt IEC60255-22-4：1992 ）
GB/T14598.13-1998 《量度继电器和保护装置的电气干扰试验 第1部分：1MHz脉冲群干扰试验》（eqv IEC60255-22-1：1988 ）
GB/T14598.14-1998 《量度继电器和保护装置的电气干扰试验 第2部分：静电放电干扰试验》（idt IEC60255-22-2：1996 ）
GB16836-2003 《量度继电器和保护装置安全设计的一般要求》
JB/T7828-1995 《继电器及其装置包装贮运技术条件》
DL/T578-1995　　 《水电厂计算机监控系统基本技术条件》
DL5002-1991 《地区电网调度自动化设计技术规程》
SDJ9-87　　　　 《电测量仪表装置设计技术规程》
GB14285-1993　　 《继电保护和安全自动装置技术规程》
GB50062-1992　　 《电力装置的继电保护和自动装置设计规程》
GB50171-1992　 　《电气装置安装工程盘、柜及二次回路结线施工及验收规范》
DL478-2001　 　 《静态继电器保护及安全自动装置通用技术条件》
GBJ71-1984 　　 《小型水力发电站设计规范》

6：装置主要功能及图纸
XJ-1000系列微机保护装置型号一览表
装置型号名称
功能配置
XJ-1001
线路保护装置
1．速断 2．过电流
3．过负荷 4．过负荷跳闸
5．零序过流 6．失压
7．重合闸 8．过电压
9．低电压
XJ-1002
电容器保护装置
1． I段过流 2．II段过流
3． 过电压 4．低电压
5． 零序过流跳闸 6．失压

XJ-1003配电变压器保护

1．超温告警 2．超温跳闸
4． 轻瓦斯 4．重瓦斯
6． 速断 6．I段过流
7．II段过流 8．过电压
9．零序过流告警 10．零序过流跳闸

XJ-1052
PT切换装置
１． PT并列　　　　　 　２．过电压
３． 低电压

XJ-1060
母联备自投装置
１．备自投　　　　　　　２．过负荷
３．速断　　　　　　 4．过流

XJ-1061
线路备自投装置
１．备自投　　　　　　　２．过负荷
３．速断　　　　　　 4．过流

XJ-1096
电动机保护装置
1．速断 2．反时限
3．过负荷 4．过负荷跳闸
5．低电压 6．零序过流跳闸
7．过电压 8．失压

6.1：XJ-1001线路保护装置功能配置如下：

保护功能

保

护

功

能
速断保护
II段过流
III段过流
III段跳闸
失压
失压跳闸
重合闸
过电压
低电压
零序过流告警
零序过流跳闸
通讯功能
遥信采集、装置遥信变位、事故及故障遥信
正常断路器遥控分、合

XJ-1001原理接线图纸

XJ-1001控制回路图

XJ-1001背部端子图

6.2：XJ-1003配电变保护功能配置如下：

保护功能
保

护

功

能
速断
I段过流
II段过流
过电压
零序过流告警
零序过流跳闸
重瓦斯
轻瓦斯
超温跳闸
超温告警
通讯功能
遥信采集、装置遥信变位、事故及故障遥信
正常断路器遥控分、合

XJ-1003配电变原理接线图

XJ-1003控制回路图

XJ-1003背部端子图

6.3：XJ-1002护功能配置如下：

保护功能
保

护

功

能
速段
I 段过流
II段过流
过电压
低电压
零序过流
零序过流跳闸
失压
失压跳闸
通讯功能
遥信采集、装置遥信变位、事故及故障遥信
正常断路器遥控分、合

XJ-1002电容器保护原理接线图

XJ-1002控制回路图

XJ-1002电容器背部端子图

6.4：XJ-1096电动机保护功能配置如下：

保护功能
保

护

功

能

速断
过负荷
过负荷跳闸
反时限
零序过流
零流过流跳闸
低电压
失压
缺相保护
缺相跳闸
过电压
通讯功能
遥信采集、装置遥信变位、事故及故障遥信
正常断路器遥控分、合

XJ-1096电动机原理接线图

XJ-1096控制回路图

XJ-1096电动机背部端子图

6.5：XJ-1061进线备自投保护功能配置如下：

保护功能
保
护
功
能
备自投

进线1主用

进线2主用

通讯功能
遥信采集、装置遥信变位、事故及故障遥信
正常断路器遥控分、合

XJ-1061进线备自投原理接线图

XJ-1061进线备自投背部端子图

6.6：XJ-1060分段备自投保护功能配置如下

保护功能
保

护

功

能

备自投

过负荷
通讯功能
遥信采集、装置遥信变位、事故及故障遥信
正常断路器遥控分、合

XJ-1060分段备自投原理接线图

XJ-1060分段备自投背部端子图

6.7 ：XJ-1052双PT保护保护功能配置如下

保护功能
保

护

功

能

过电压
低电压
零序过压
PT切换
手动并列
手动解列
通讯功能
遥信采集、装置遥信变位、事故及故障遥信
正常断路器遥控分、合

XJ-1052双PT原理接线图

XJ-1052双PT背部端子图

7、保护原理：

7-1：速断保护
装置设有瞬时电流速断保护功能，保护动作于跳闸出口继电器和事故信号继电器，用户可通过设置保护功能投/退选择。如图7-1所示。

图7-1速断保护原理框图

7-2：过电流保护

装置设有过电流保护功能，时限可以设置，保护动作于跳闸出口继电器和事故信号继电器，用户可通过设置保护功能投/退选择。如图7-2所示。

图7-2 过电流保护原理框图

7-3：过负荷保护

装置设有过负荷保护功能，当电流最大值大于整定值时，延时动作于跳闸出口继电器和事故信号继电器，用户可通过设置保护功能投/退选择。如图7-3所示。
图7-3过负荷保护原理框图

7-4： 低电压保护
在系统故障时电压降低，可配置低电压保护来甩掉部分负荷并保护用电设备。本保护在断路器处于合位时投入，且在TV断线时可闭锁。如图7-4所示。
图7-4 低电压保护原理框图
注：Tx为低电压保护延时的时间

7-5： 失压保护
当断路器处在合位，网上失电时启动失压保护，失压保护动作于跳闸出口继电器和事故信号继电器。失压保护根据用户实际要求可投入或退出。如图7-5所示。
图7-5 失压保护原理框图
注：Tx为失压保护延时的时间
7-6： 过电压保护
装置设有过电压保护功能，当电压最大值大于整定值时，延时动作于跳闸出口继电器和事故信号继电器，用户可通过设置保护功能投/退选择。原理框图如图7-6所示。
图7-6 过电压保护原理框图
注：Tx为过电压保护延时的时间

7-7： 零序过流保护
小电流接地系统，用于检测高压侧接地。当零序电流大于整定值并经过整定时间后保护动作，动作于跳闸出口继电器和事故信号继电器，，用户可通过设置保护功能投/退选择。如图7-7所示。
图7-7零序过流保护原理框图
注：Tx为零序过流保护延时的时间

7-8： 零序过压保护
装置中设有零序过压保护，通过设置保护控制压板投退。在不接地或小电流接地系统中发生接地故障时，电网故障相对地电压降为零，非故障相对地电压升高倍，电网出现零序电压，且各处零序电压相等。零序过压保护就是在系统发生接地故障时，保护发出报警信号。如图7-8所示。
图7-8零序过压保护原理框图
7-9： 重瓦斯保护
装置中设有重瓦斯保护，通过设置重瓦斯保护控制压板投退。经开关量输入接口接收瓦斯继电器的信号，经逻辑判断后通过开出继电器输出。动作于跳闸出口继电器和事故信号继电器。如图7-9所示。

图7-9重瓦斯保护原理框图

7-10：轻瓦斯保护
装置中设有轻瓦斯保护，通过设置轻瓦斯保护控制压板投退。经开关量输入接口接收轻瓦斯继电器的信号，经逻辑判断后输出告警信号，动作于故障信号继电器。如图7-10所示。
图7-10轻瓦斯保护原理框图

7-11： 超温保护
装置设超温保护，通过设置超温保护控制压板投退。经开关量输入接口接收温度控制器的上上限动作信号，经逻辑判断后通过开出继电器输出。超温保护动作于跳闸出口继电器和事故信号继电器。如图7-11所示。
图7-11 超温保护原理框图
7-12： 过温保护
装置设有过温保护，通过设置过温保护控制压板投退。经开关量输入接口接收温度控制器的上限动作信号，经逻辑判断后通过开出继电器输出。过温保护动作于事故信号继电器。如图7-12所示。
图7-12过温保护原理框图
7-13： 反时限保护
反时限特性数学方程
A
T=
（I/Ip）2—1.052
本数学方程综合考虑电动机正、负序电流的发热效应、电动机的散热特性以及热累计效应。
式中A为电动机的发热时间常数
Ip为电动机的反时限启动电流
I为电动机热等效电流
电动机启动时为正序电流的四分之一
电动机运行时为正序电流与2倍负序电流的平方和之后的平方根
T为对应等效电流下的动作时间 。
反时限保护在发热达到电动机规定的时间常数后，动作于跳闸，发事故信号
在发热达到跳闸值前，75%左右会发出过热告警
过热告警与跳闸做为一组保护，反时限为总的投退开关，而过热告警只有在反时限投入的情况下才起作用。
过热告警发故障信号
电动机的发热具有记忆功能，并自动计算电动机的散热，在发热值累计达到时间常数后跳闸，在电流消失后，散热过程开始，在电动机散热为到一半时，保护跳闸输出节点一直闭合，防止高温再启动，复归保护，可强行收回跳闸节点，但热量并未清除，保护在再次启动后可能很快动作，一般建议在保护出口节点收回后在考虑启动，若要强行启动，可将本装置复位。如图7-13所示。

图7-13 反时限保护原理框图

7-14：重合闸保护
本装置设有三相一次重合闸，通过设置重合闸压板控制投退，当开关位于合位，且无外部闭锁时重合闸充电，当开关由合位变为跳位时重合闸启动。如图7-14所示。
判据：
充电时间＞充电时间定值
重合延时＞重合延时定值
保护已启动
开关已跳开
故障电流已消失
无闭锁信号
对侧无压或检无压未投入
已与对侧同期或检同期未投入
4.2.2 重合闸的闭锁
重合闸的闭锁条件有：
①闭锁重合闸；②低频动作；③过负荷跳闸；④弹簧未储能；⑤手跳；⑥遥控跳闸；⑦控制回路断线；⑧线路电压异常；⑨压力异常。
4.3 合闸后加速
装置设立了独立的加速保护段，可通过控制字投退选择是否启动加速判断，合闸后加速包括手合于故障加速跳与自动重合于故障加速跳。
判据：
合闸刚动作
I＞Ⅲ段定值

图7-14 重合闸保护原理框图

8.1硬件原理框图

Ａ／Ｄ
转换
采样保持
前置模拟信号
处理

前置开入量处理

电气隔离

通信接口

人　机交　换处　理
保　护计　算以　及　判　断

内部数据交换总线
协处理器
测　量以　及通　信处　理

隔离及频率测量
前置频率通道

显示
键盘
指示灯

输出隔离
保护输出及驱动

8.2装置故障告警
保护装置的硬件发生故障，装置的LED指示灯显示故障信息，并闭锁保护装置的开出回路。
8.3网络通讯
装置具有RS485通讯接口，可以直接与后台计算机或通讯管理装置通讯，采用MODBUS通讯规约。网络通讯的波特率为9600，校验位可设置为奇校验或偶校验。
9、用户调试方法
装置出厂前已经进行过全面调试，并且通过带电高温运行72小时烤机实验。每一 台装置检验合格后方可出厂。装置内部包括交流采样回路在内的所有环节都没有可调节元件。整机具有良好的机械性能和温度特性，交流采样回路精度由出厂调试保证，无需用户调试。用户调试的重点是 ：
1：检查现场安装的装置与订货时要求的型号是否一致
2：检查装置在运输过程中是否遭到损坏
3：装置安装到屏体上是否有接线错误
9-1：通电前的检查
检查装置外壳是否破损，液晶显示屏有无裂痕，如有损坏请与我公司技术支持部或驻各地办事处联系。
9-2：通电检查
参照接线图正确接入交/直流工作电源。通电后，运行灯亮，液晶显示屏字体清晰可辨。
9-3：开关量输入检查
在菜单屏中选择《遥信查看》，进入开关量状态显示屏。给开关量加入AC/DC220V电压导入开入信号，在测试屏幕上将有对应的开入被导通，显示的数字由0变为1。（“1”是有效位）。开入端子见背部端子图。
9-4：继电器开出回路检查
在菜单屏中选择《开出测试》，进入继电器开出回路显示屏进行开出调试，如图9-1所示。

开出通道
开出名称
现 象
1
出口00
背部端子开出1导通
2
出口01
背部端子开出2导通
3
出口02
背部端子开出3导通
4
出口03
背部端子开出4导通
图9-1开出检测回路表
9-5：异常情况处理
当装置发生异常时，可进行简单的异常处理，如图9-2所示。

异常现象
处理方法
模拟通道错误
检查模拟接线是否错误
定值错误
重新整定定值，压板
跳闸错误
检查跳闸回路
合闸错误
检查合闸回路
通讯错误
检查通讯线路及点表
图9-2 异常情况处理
9-6：投运说明及注意事项
9-6-1：检查装置型号、版本号、各电量参数是否与订货的一致。
9-6-2：投运前应严格按照9-1～9-5所述逐一检查，确认装置及外围回路无误。
9-6-3：严格按照定值单整定定值，未投入的保护项目应设为退出，确认无误。
9-6-4：确认定值无误。
9-6-5：检查装置背部各连接件是否连接可靠。
9-6-6：清除所有保护事件记录。
9-6-7：确认各保护通道输入正常，网络通讯正常（如果连接）。

10、订货及附件
10-1：供应成套性
随同产品一起供应的文件
A: 产品合格证一份
B：产品说明书一份
10-2：订货需知
订货时应指明
A：产品型号、名称、数量
B：交流电流、电压、频率额定值
C：特殊的功能要求及备品备件
D：供货地址及时间
11、附录技术参数表
工作环境
正常温度
-25～+55℃
极限温度
-30～70℃
储存温度
-40～+85℃
