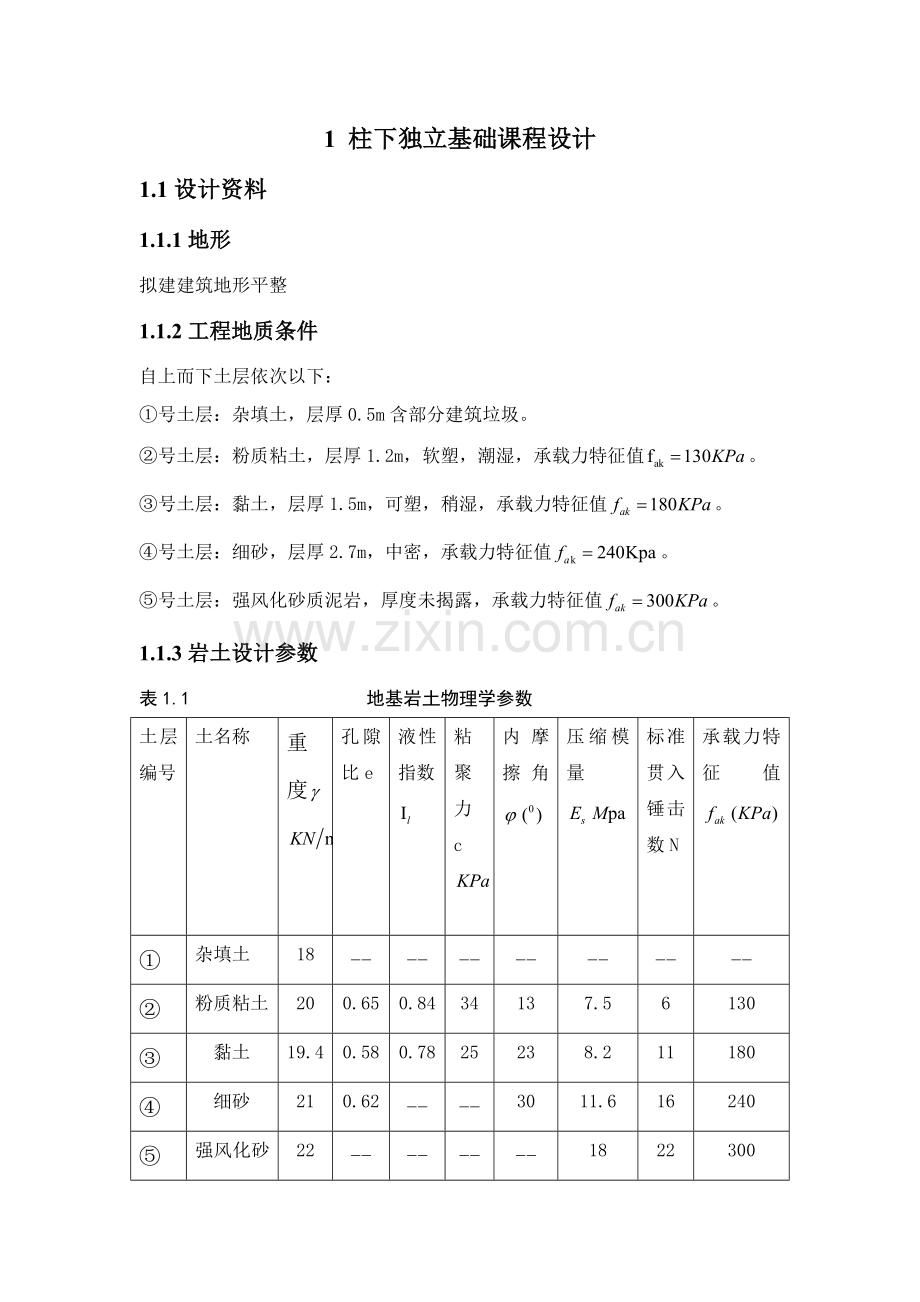

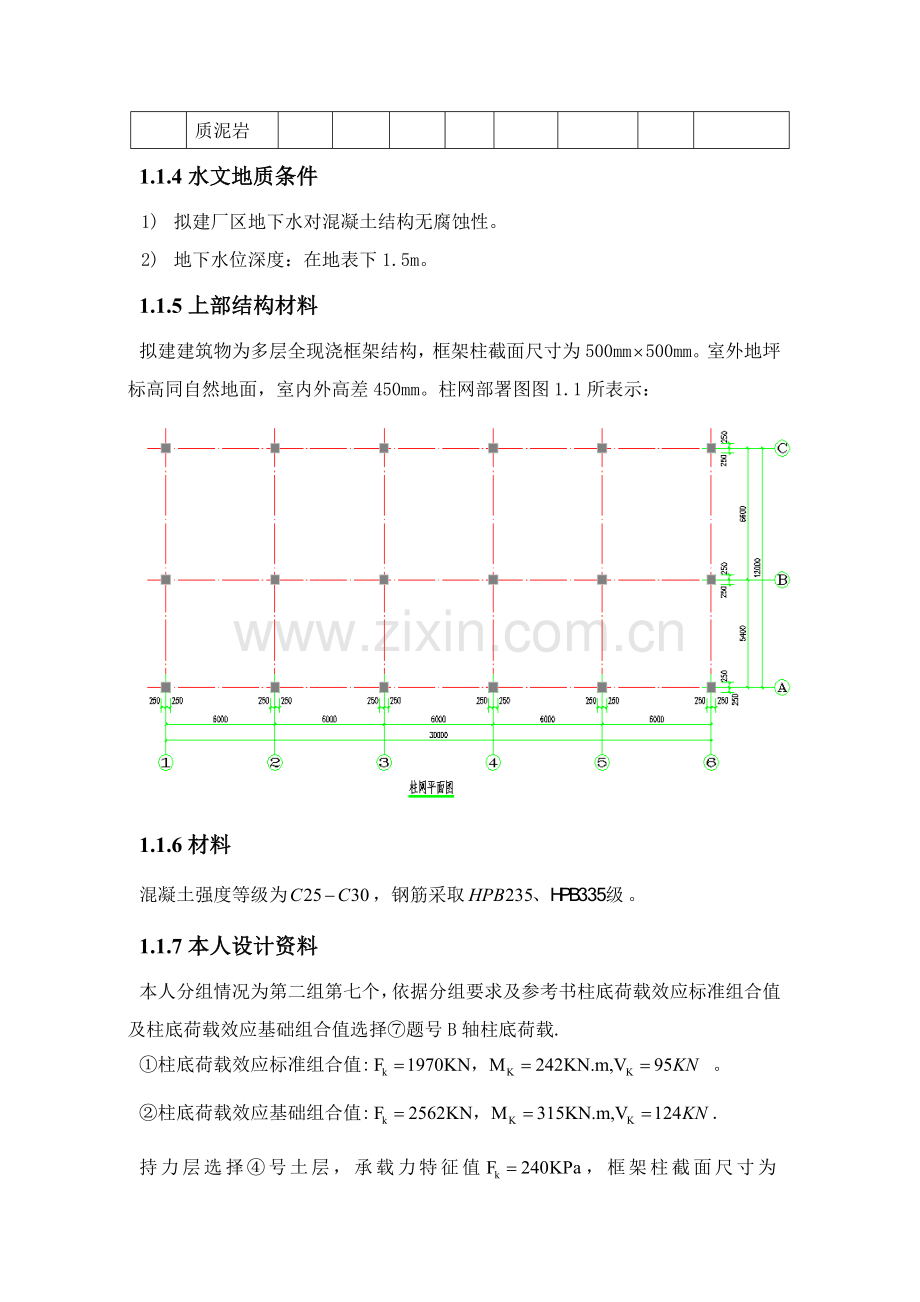

1 柱下独立基础课程设计1.1设计资料1.1.1地形拟建建筑地形平整1.1.2工程地质条件自上而下土层依次以下：号土层：杂填土，层厚0.5m含部分建筑垃圾。号土层：粉质粘土，层厚1.2m，软塑，潮湿，承载力特征值。号土层：黏土，层厚1.5m，可塑，稍湿，承载力特征值。号土层：细砂，层厚2.7m，中密，承载力特征值。号土层：强风化砂质泥岩，厚度未揭露，承载力特征值。1.1.3岩土设计参数表1.1 地基岩土物理学参数土层编号土名称重度孔隙比e液性指数粘聚力c内摩擦角压缩模量标准贯入锤击数N承载力特征值杂填土18-粉质粘土200.650.8434137.56130 黏土19.40.580.7825238.211180 细砂210.62-3011.616240强风化砂质泥岩22-18223001.1.4水文地质条件1) 拟建厂区地下水对混凝土结构无腐蚀性。2) 地下水位深度：在地表下1.5m。1.1.5上部结构材料拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为500mm500mm。室外地坪标高同自然地面，室内外高差450mm。柱网部署图图1.1所表示：1.1.6材料混凝土强度等级为，钢筋采取。1.1.7本人设计资料本人分组情况为第二组第七个，依据分组要求及参考书柱底荷载效应标准组合值及柱底荷载效应基础组合值选择题号B轴柱底荷载.柱底荷载效应标准组合值: 。柱底荷载效应基础组合值:.持力层选择号土层，承载力特征值，框架柱截面尺寸为500mm500mm，室外地坪标高同自然地面，室内外高差450mm。1.2独立基础设计1.2.1选择基础材料基础采取C25混凝土，HPB235级钢筋，预估基础高度0.8m。1.2.2选择基础埋置深度依据柱下独立基础课程设计任务书要求和工程地质资料选择。你、拟建厂区地下水对混凝土结构无腐蚀性，地下水在地表下1.5m。取基础底面高时最好取至持力层下0.5m，本设计取号土层为持力层，所以考虑取室外地坪到基础底面为0.5+1.2+1.5+0.5=3.7m。由此得基础剖面示意图，图1.2所表示。基础剖面示意图1.2.3求地基承载力特征值依据细砂e=0.62.，=0.78，查表得=2.0，=3.0。基底以上土加权平均重度为： 持力层承载力特征值（先不考虑对基础宽度修正值）为上式d按室外地面算起。1.2.4初步选择基底尺寸取柱底荷载标准值：计算基础和回填土重时基础埋置深度为基础底面积为因为偏心不大，基础底面积按增大，即初步选定基础底面积，且b=2.6m3m不需要再对进行修正。1.2.5验算持力层地基承载力基础和回填土重为偏心距，满足要求。基底最大压力：1.2.6计算基底反力取柱底荷载效应基础组合设计值：静偏心距为基础边缘处最大和最小净反力为1.2.7基础高度柱边基础截面抗冲切验算（见图1.3）（a） （b）冲切验算简图（a）柱下冲切 （b）变阶处冲切L=3.6m,b=2.6m,初步选定基础高度h=1000mm，分两个台阶，每阶段高度均为400mm。，则取取=2.4m。所以，可得因偏心受压， 抗冲切力为所以满足要求。1.2.8变阶处抗冲剪验算因为有所以冲切力为抗冲切力为所以满足要求。1.2.9配筋计算1) 基础长边方向。对于-截面，柱边净反力为悬臂部分净反力平均值为弯矩为 对于-截面（变阶处），有 比较和，应取配筋，实际配，则钢筋根数为2) 基础短边方向。因为该基础受单向偏心荷载作用，所以，在基础短边方向基底反力可按均匀分布计算，取和长边方向配筋计算方法相同，对于-截面（柱边）计算配筋值，-截面（变阶处）计算配筋值。所以按在短边方向配筋，实际配钢筋根数为1.2.10基础配筋大样图基础配筋大样图图A3图纸01所表示。
