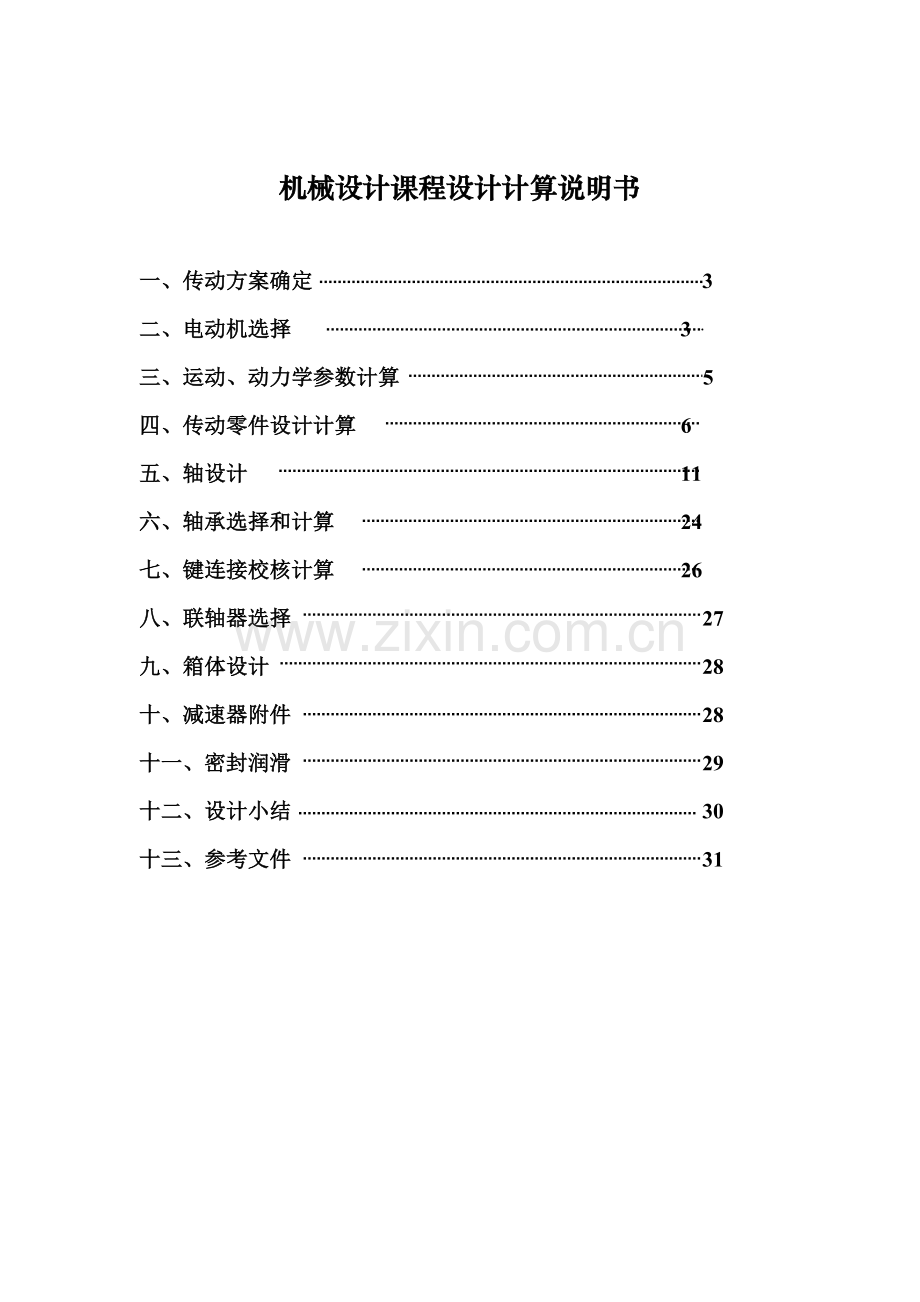

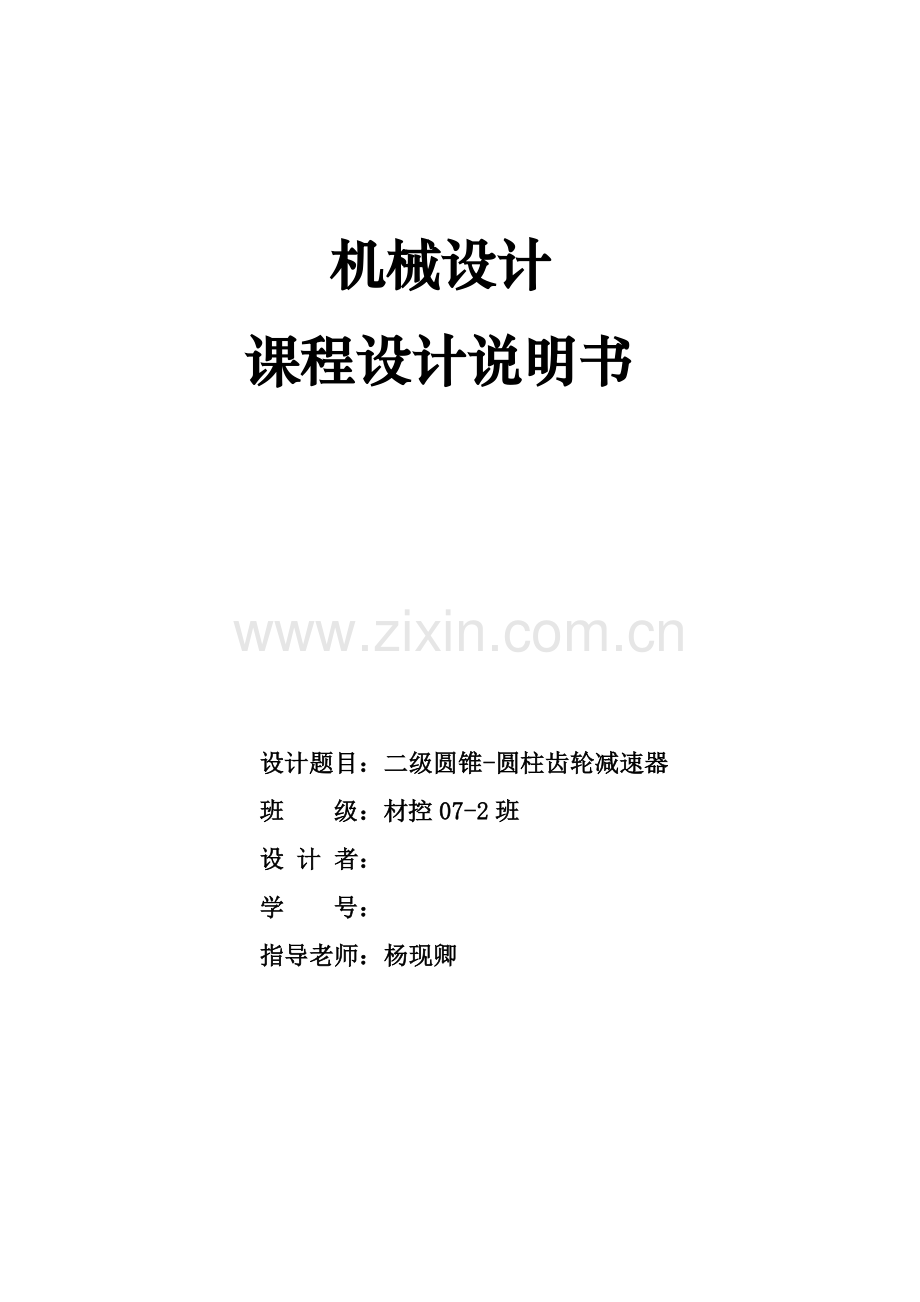

1、机械设计课程设计说明书设计题目:二级圆锥-圆柱齿轮减速器班 级:材控07-2班设 计 者: 学 号: 指导老师:杨现卿机械设计课程设计计算说明书一、传动方案确定 3二、电动机选择 3三、运动、动力学参数计算 5四、传动零件设计计算 6五、轴设计 11六、轴承选择和计算 24七、键连接校核计算 26 八、联轴器选择 27九、箱体设计 28十、减速器附件 28十一、密封润滑 29十二、设计小结 30十三、参考文件 31计算过程及计算说明一、传动方案确定设计二级圆锥-圆柱齿轮减速器工作条件:输送机连续单向运转工作时有轻微震动,空载开启,卷筒效率为0.96,输送带工作速度误差为5%;每十二个月按300

2、个工作日计算,使用期限为,大修期4年,单班制工作;在专门工厂小批量生产(1) 原始数据:运输机工作周转矩:T=1800Nm;带速V=1.30m/s;滚筒直径D=360mm二、电动机选择1、电动机类型选择: Y系列三相异步电动机2、电动机功率选择:(1)工作机所需功率:P=Tn/9550,因为 ,把数据带入式子中得n=68.97r/min,所以P=1800*68.97/9550=13.00kW(2)1)传动装置总效率:总=滚筒4轴承圆柱齿轮联轴器圆锥齿轮 =0.960.990.980.990.97=0.862)电动机输出功率:Pd= P/总=13.00/0.86=15.13kW3、确定电动机转速

3、:计算工作机轴工作转速:nw=601000V/D=6010001.30/360=68.97r/min 按表14-2推荐传动比范围,取圆柱齿轮和圆锥齿轮传动一级减速器传动比范围分别为23和35,则总传动比范围为Id=615。故电动机转速可选范围为nd=Idnw=(615)68.97=413.81034.6r/min符合这一范围同时转速有750和1000r/min。4、确定电动机型号由上可见,电动机同时转速可选750和1000r/min,可得到两种不一样传动比方案方案电动机型号额定功率P/kW电动机转速电动机重量/kg传动装置传动比同时转速满载转速传动比圆锥传动比圆柱传动比1Y200L1-618.

4、51000970220143.542Y225S-818.575073026610.62.663.99综合各方面原因选择第一个方案,即选电动机型号为Y225S-8机。电动机关键参数见下表型号额定功率/kW满载转速(r/min)中心高mm轴伸尺寸Y225S-818.573022560*140三、运动参数及动力参数计算计算总传动比及分配各级传动比1、总传动比:i=nm/nw=730/68.97=10.582、分配各级传动比:取i直=1.52 i锥锥齿轮啮合传动比:i1=0.25i=2.66圆柱齿轮啮合传动比:i2=i/ i1=10.58/2.66=3.991.计算各轴转速(r/min)nI=n=73

5、0nII=nI/i1=730/2.66=274.4nIII=nII/i2=274.4/4=68.8nIV= nIII=68.82.计算各轴功率(kW)PI=Pd联轴器=15.130.99=14.98PII=PI轴承圆锥齿轮=14.980.990.98=14.3PIII=PII轴承圆柱齿轮=14.30.990.98=13.9PIV= P*轴承*联轴器=13.90.990.99=13. 83.计算各轴扭矩(Nm)Td=9550* Pd/ nm =955015.13/730=198TI=9550*PI/nI=194TII=9550*PII/nII=497.7TIII=9550*PIII/nIII=1

6、929.4TW=9550* PW/nW=1910.1Td、TI、TII、TIII、TW=依次为电动机轴,和工作机轴输入转矩。参数 轴名电动机轴轴轴轴工作机轴转速r/min730730274.468.868.8功率P/kW15.1314.9814.313.913.8转矩/n*m198196497.71929.41910.1传动比12.663.9911效率0.990.970.970.984.验证带速V= nIII=1.296m/s误差为=-0.0035%,适宜四、传动零件设计计算1. 圆锥齿轮设计计算已知输入功率P1=P=14.98Kw,小齿轮转速为730r/min,齿数比为u=2.66,由电动机

7、驱动,工作寿命为(每十二个月工作300天),单班制,输送机连续单向运转,工作时有轻微震动,空载开启。(1)选定齿轮精度等级,材料和确定许用应力1)该减速器为通用减速器,速度不高故选择7级精度(GB10095-88)2)选择小齿轮材料为35SiMn钢调质,硬度为229286HBS,大齿轮为45钢(调质),硬度为229286HBS,按齿面硬度中间值,有图5-29b按碳钢查MQ线得 Flim1=290Mpa Flim2 =220Mpa同理由图5-32b查得 Hlim1=700Mpa Hlim2 =580Mpa3)有式(5-29),(5-30)分别求得Fp1=Flim1 YSTYNYx/SFmin=4

8、46MpaFp2=Flim2 YSTYNYx/SFmin=338MpaHp2=Hlim2 YSTZNZW/SHmin=580Mpa因为为闭式齿面硬度中,关键失效形式为齿面疲惫点蚀,故应按接触疲惫强度进行设计,并校核其齿根弯曲强度。(2)按接触疲惫强度进行设计计算由设计公式进行计算 即d11017kT1Z/Hp (1-0.5R)RuH21/31)小齿轮名义转矩 T1= TI=194Nm2)选择载荷系数K=1.31.6同小齿轮悬臂设置,取k=1.53)选择齿宽系数,取4)选择重合度系数,取Z5)初算小齿轮大端分度圆直径 d6)确定齿数和模数 选择取=75大端模数m=mm,取m=47)计算关键尺寸

9、(3) 校核齿根弯曲疲惫强度 1)计算从重合度系数 因为重合度,所以 。 2)确定大值 由图5-26查得。则 因为,所以选择大齿轮进行校核3)校核大齿轮齿根弯曲疲惫强度 故齿根弯曲疲惫强度足够,所选参数适宜。 2.圆柱直齿轮设计计算 已知:输入功率,小齿轮转速为274.4r/min,齿数比为u=4,电动机驱动,工作寿命为(每十二个月工作300天)单班制,带式输送机,时有轻微震动,单项运转。 (1)选择齿轮材料,确定许用应力 依据题设条件看,大小齿轮均采取20CrMnTi钢渗碳淬火,硬度5662HRC。 由图5-29c查得弯曲疲惫强度极限应力 由图5-32c查得接触疲惫强度极限应力(2)按轮齿弯

10、曲疲惫强度计算齿轮模数m 1)确定弯曲应力 采取国家标按时, 因为齿轮循环次数所以取;则=600Mpa2)小齿轮名义转矩 3)选择载荷系数K=1.64)初步选定齿轮参数 5)确定复合齿形系数,因大小齿轮选择同一材料及热处理,则相同,故按小齿轮复合齿形系数带入即可由机械设计基础第四版P88,图5-26可查得:6)确定重合度系数 因为重合度 所以 将上述各参数代入m式中得 按表5-1,取标准模数。则中心距 7)计算传动几何尺寸: 齿宽: (3)校核齿面接触强度 1) 重合度系数2) 钢制齿轮把上面各值代入式中可算得: 符合要求(4)校核齿根弯曲强度故,轴强度满足要求。五、轴设计计算输入轴设计计算1

11、已知:P1 =14.98kw, n1 =730r/min,T1 =196 Nm2选择材料并按扭矩初算轴径选择45#调质,硬度217255HBS, =650Mp依据书本P235(10-2)式,并查表10-2,取c=115dmin=115mm=31.38mm考虑到最小直径处要连接联轴器要有键槽,将直径增大5%,则d=31.38(1+5%)mm=33mm3.初步选择联轴器要使轴径d12和联轴器轴孔相适应故选择连轴器型号查书本P297,查kA=1.5, Tc=kA T1=1.5*196=294 Nm查机械设计课程设计P298,取HL弹性柱销联轴器,其额定转矩315 Nm,半联轴器孔径d1 =35mm,

12、故取d12 =35mm,轴孔长度L=82mm,联轴器轴配长度L1 =60mm.4.轴结构设计(1)确定轴装配方案以下图:(2)轴上零件定位各段长度,直径,及定位为了定位半联轴器,1-2轴右端有一轴肩,取d2-3=42mm选滚动轴承:因轴承同时承受有径向力和轴向力,故选择系列圆锥滚子轴承。参考d2-3=42mm。查机械设计课程设计P311,表18-4.选择标准精度约为03.尺寸系列30309.尺寸:故d3-4= d5-6=45mm,而l3-4=26mm 此两对轴承均系采取轴肩定位,查表18-4,3030轴承轴肩定位高度h=4.5mm所以取d4-5=54mm。取安装齿轮处直径d67=42mm,使套

13、筒可靠压在轴承上,故l56T =27.25mm,l56=26mm。轴承端盖总宽度为20mm,因为装拆及添加润滑油要求,轴承端盖和外端面和半联轴器右端面距离l=30mm,故l23=20+30=50mm。取l45=120mm.圆锥齿轮轮毂宽度lh=(1.21.5)ds,取lh=63mm,齿轮端面和箱壁间距取15mm,故l67=78mm。轴上零件周向定位半联轴器和轴、齿轮和轴采取平键连接,即过盈配合。由设计手册,并考虑便于加工,取半联轴器和齿轮处键剖面尺寸,齿轮键长L=B-(510)=57.5mm配合均用H7/K6,滚动轴承采取轴肩及套筒定位。轴承内圈和轴配合采取基孔制,轴尺寸公差为K6轴圆角:5.

14、轴强度计算及校核求平均节圆直径:已知d1=28mmdm1= d1(1-0.5R)=4mm锥齿轮受力:已知T1=196Nm,则圆周力:Ft1=T1/dm1=4117.6N径向力:Fr1=Ft1=1404.1N轴向力:Fa1=Ft1tan=524.1N轴承支反力(1) 绘制轴受力简图(以下图)(2)轴承支反力水平面上支反力:+ =Ft=4117.6N解得:=-255.6 N, =6684.0N垂直面上支反力FBy =-704.3 NFCy=-FBy=2108.4N(3) 求弯矩,绘制弯矩图(以下图)MCx=-FtCD=-347.7NmMCy1 =FByBC=-64.1 NmMCy2=-Fadm/2

15、=-24.9 Nm(4)合成弯矩:=353.6 Nm=348.6 Nm(5)求当量弯:因单向回转,视转矩为脉动循环,则剖面C当量弯矩: Nm Nm6断危险截面并验算强度1)剖面C当量弯矩最大,而直径和邻段直径相差不大,故剖面C为危险截面。已知Me= MC 1=372.8MPa, =40.9MPa 2)A处虽只受扭矩但截面最小也为危险截面=27.5MPa 所以其强度足够.中间轴设计1.已知:2选择材料并按扭矩初算轴径选择45#调质,硬度217255HBS依据书本P235(10-2)式,并查表10-2,取c=1083.轴结构设计(1)确定轴装配方案以下图(2)轴上零件定位各段长度,直径,及定位初步

16、选择滚动轴承。因轴承同时受到径向力和轴向力,故 选择单列圆锥滚子轴承,参考工作要求并依据,查取30310型,尺寸故d12= d56=50mm, 此两对轴承均系采取套筒定位,查表18-4, 轴定位轴肩高度h=4.5mm,所以取套筒直径为59mm.取安装齿轮处直径:d23=d45=57mm,锥齿轮右端和左轴承之间采取套筒定位,已知锥齿轮轮毂长lh=(1.21.5)ds,取lh=55m为了使套筒可靠压紧端面,故取 =52mm,齿轮右端采取轴肩定位,轴肩高度h0.07d,取h=4mm,则此处轴环直径d34=63mm.已知圆锥直齿轮齿宽为b1=48mm,为了使套筒端面可靠地压紧齿轮端面,此处轴长l450

17、.07d,取h=7mm,轴环四处直径=104mm, 1.4h,取=10mm, 5)取箱体小圆锥齿轮中心线为对称轴,6)轴上周向定位 齿轮和轴用键连接查机械设计课程设计取,L=B-(510)=55mm.同时确保齿轮和轴有良好对中性,选择齿轮轮毂和轴合为H7/m6,滚动轴承宇宙轴向定位有过渡配合来确保,轴尺寸公差为m6 7)确定轴倒角尺寸:2。4.轴强度校核 1)齿轮上作用力大小2)求直反力3)画弯矩图:4)画扭矩图:5)弯扭合成:因单向回转,视转矩为脉动循环,则剖面C当量弯矩: Nm=1161.5 Nm6)判定危险剖面:C截面:24.2MPa A截面直径最小也为危险截面:33.9MPa2m/s,

18、能够利用齿轮飞溅油润滑轴承,并经过油槽润滑其它轴上轴承,且有散热作用,效果很好。对箱体进行密封为了预防外界灰尘,水分等侵入轴承,并阻止润滑剂流失。十二.设计小结 经过这次对圆锥圆柱二级减速器设计,使我们真正了解了机械设计概念,在这次设计过程中,反反复复演算首先不停让我们接进正确,其次也在考验我们我们耐心,思维严密性和做研究严谨性。我想这也是这次设计我们是哟应该达成。这些让我感受颇深。经过三个星期设计实践,我们真正感受到了设计过程谨密性,为我们以后工作打下了一定基础。 机械设计是机械这门学科基础基础,是一门综合性较强技术课程,她融汇了多门学科中很多知识,比如,机械设计,材料力学,工程力学,机械设

19、计课程设计等,我们对先前学和部分未知知识全部有了新认识。也让我们认识到,自己还有好多东西还不知道,以后更要加深自己知识内涵,同时,也很感谢老师对我们悉心指导,得已让我们能愈加好设计。 参考文件:1. 黄华梁、彭文生编机械设计四版 高等教育出版社2. 王旭、王积森 机械设计课程设计 机械工业出版社 3. 朱文坚 机械设计课程设计 科学出版社4. 刘鸿文主编 材料力学 第四版 高等教育出版社 注释及说明T=1800Nm V=1.30m/sD=360mmP=13.00kW总=0.86 Pd=15.13kWnw=68.97r/min电动机型号Y200L16i总=10.6i1=2.66i2=3.99机械

20、设计学习指导57页nI =730r/minnII=274.4r/minnIII=68.8r/minnIV= nIII=68.8PI=14.98KwPII=14.3kWPIII=13.9kWPIV=13. 8 kWTd=198 NmTI=196NmTII=497.7NmTIII=1929.4NmTW=1910.1 NmV= 1.296m/sFp1 =446MpaFp2= 338MpaHp2n=580Mpa机械设计基础第四版P82P92P93T=563Mpam=4a=200mm机械设计课程设计P22d12 =35mmd2-3=42mmd3-4=d5-6=45mmd4-5=54mmd67=42mml

21、12 =60mm.l23=50l3-4=26mml45=120mml56=26mml67=78mmFt1 =4117.6NFr1=1404.1NFa1=524.1NFBX =255.6NFBY=704.3N=6684.0NFCy=2108.4NMCx=-347.7NmMCy1=64.1NmMCy2=-24.9NmMec =275.06Nme =1.36MpaNmNm Nm NmNm=40.34mmd12= d56=50mmd23=d45=57mmd34=63mml23=52mm =46mm。Ft1=12442.5NFr1=4528.7NFt2=3903.5NFr2= 496.87NFa1= 1331.1NAB=92mm,BC=65mm,CD=125mm=-8145.3N=-8200.7Nd1-2 =70mmd2-3=77mm=104mm=90mml1-2=130mml23=50mm=42.5mm=10mm
