DDSY988型电子式IC卡预付费单相电能表

使
用
说
明
书

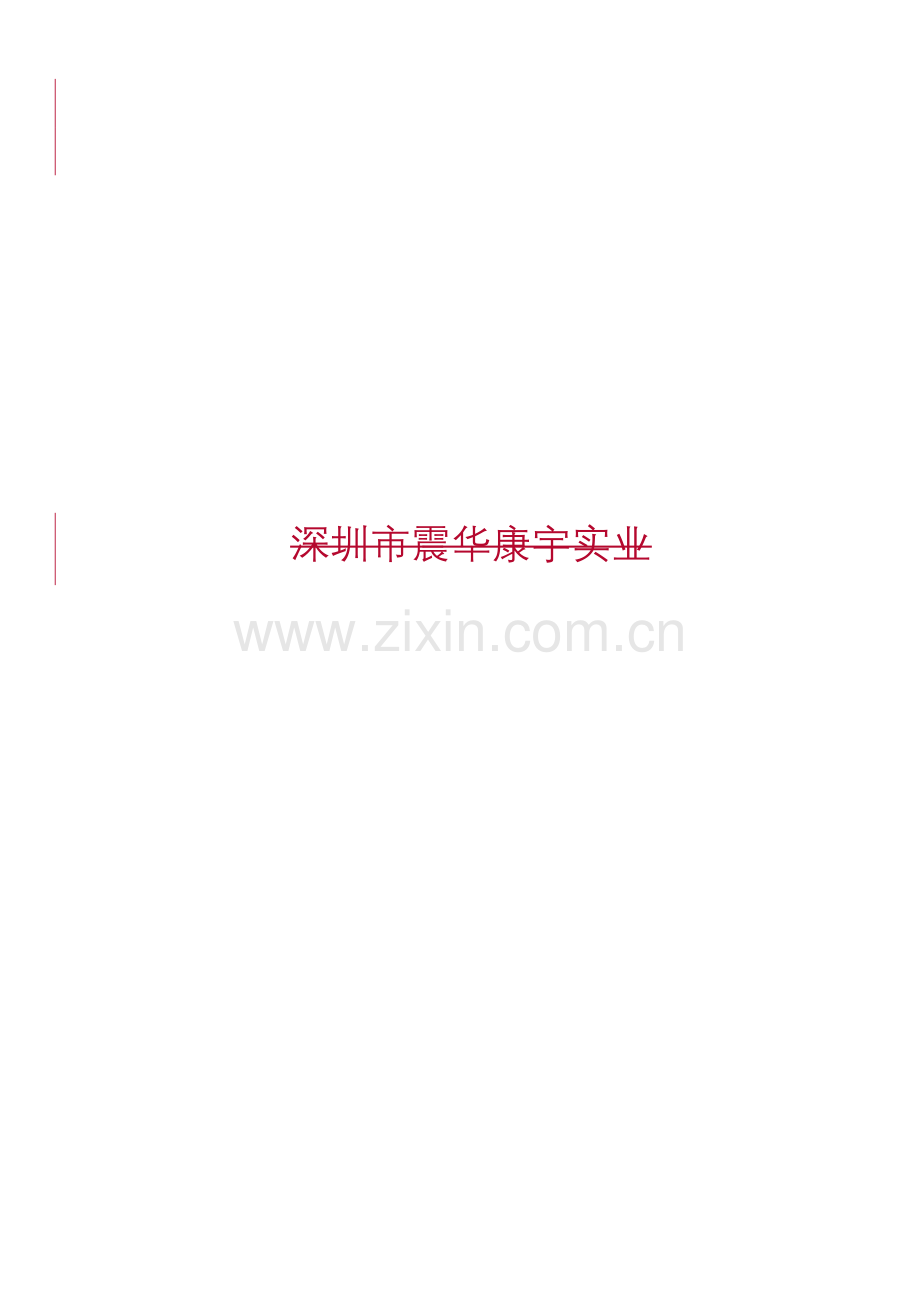

深圳市震华康宇实业
1.概述
DDSY988 型电子式电IC卡预付费单相电能表，简称电IC卡电能表，用于计量额定频率为 50Hz 交流单相有功电能，实现先付费后用电管理功效。该产品采取优异微电子技术进行数据采集、处理及保留。其性能指标符合 GB/T17215-1998 和GB/T18460.3- JB/T8382-1996 标准。含有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理
电能表由两个关键部分进行功效组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流--器倍增电路电流，产生表示用电多少脉冲序列，送至微处理器进行电能计量；微处理器实现多种控制功效并经过电卡接口和电能卡（IC卡）传输数据。
3.规格（见表1）
规格 型号
正确度等级
额定电压（V）
标准电流（A）
DDSY 988
1.0级
220/110
5(10) 5(15) 5(20) 5(25) 5(30)
10（40）
2.0级
4.技术指标
4．1仪表常数　1600imp/kW.h
4．2基础误差(见表)
负载电流
功率因数
基础误差
1.0 级
2.0 级
0.05 Ib ~ 0.1 Ib
1.0
±1.5
±2.5
0.1 Ib ~ IMAX
1.0
±1.0
±2.0
0.1 Ib ~0.2 Ib
0.5L 0.8C
±1.5
±2.5
0.2 Ib ~ IMAX
0.5L 0.8C
±1.0
±2.0
4．3起动
电能表在额定电压,额定频率及功率因数为 1.0 条件下,当负载电流为0.4%(0.11.0级),0.5%(2.0级)时。电能表应能连续计量电能。
4．4潜动
当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。 当施加 115% 额定电压，电流回路断开时，40分钟内不产生多于一个电能脉冲。
4．5电气参数
正常工作电压：0.9～1.1额定电压 极限工作电压:0.8～1.15额定电压 绝缘电压:≥VAC 功率消耗：≤2W和10VA
4．6适用条件
正常工作温度：-10℃～+45℃ 极限工作温度：-25℃～+55℃ 存放和运输温度：-25℃～+70℃ 年平均温度：≤75% 十二个月中30天（以自然方法扩散）温度可达95% 其它时间有时可达85%
4．7机械参数
外型尺寸：158mm175mm×108mm117mm×60mm68mm
重量：约0.75Kg
5.安装和接线
5．1安装
电能表应安装在室内使用,安装电能表底板应放在坚固耐火墙上,提议安装在高度为1.8米左右。电能表外形以下图1：
5．2接线
电能表应根据接线端盒上接线图进行接线，最好用铜线或铜接线头引入，见下图：

5．2接线
电能表应根据接线端盒上接线图进行接线，最好用铜线或铜接线头引入，见下图：

6．测试方法
本电能表配有光电耦合测试输出端口，在接线端子处，如中 ＋、－指示处，接线方法如上图。
7．运输和储存
电能表运输不应受到猛烈冲击，并应依据GB/T15464-1995《仪器仪表包装通用技术条件》要求运输和储存。
库存和保管应在原包装条件下放在支架上，叠放高度不应超出五层，保留地方应清洁，其环境温度应为-25℃～+70℃，相对湿度不超出 85% ，且在空气中不含有足以引发腐蚀有害物质。
8．确保期限
电能表从出厂日起，在用户遵守说明书要求要求，使用方法正确，并在制造厂商铅封仍完好条件下，若发觉电能表不符合技术条例所要求要求，企业给十八个月保修。
9．功效及操作
电能表配有一套管理系统，其关键功效是把用户购置电量用插卡方法加密地统计于电能表里，以实现一表一卡（用户电能卡只能在自己电能表上使用，在其它电能表上不起作用）等功效。
9．1电量输入
用户用电能卡从供电部门购置电量后，将电能卡插入座内，即可将电能卡内电量输入到电能表内。
9．1．1插卡
将电能卡插入电能表电卡接口，其方向为有镀金触点一面和电能表电卡接口处箭头指示方向相对，此时轮显数据。电表采取4位LED数码管显示，具体显示数据以下：
电表状态
显示
说 明
裸表状态
- - - -
常显
调试状态
- 2 3 4
剩下电量(最高位为下划线表示处于调试状态):常显
工 作 状 态

正常时不显
3 4 5 5
插入此次购电卡显示剩下电量 10 秒
3 4 5 5
插入下次购电卡显示剩下电量 2 秒
3 5 7 8
显示新剩下电量 3 秒（此次购电量和原剩下电量之和）
0 0 3 0
剩下电量/拉闸报警时常显（例：拉闸报警电量为 30kW.h）
0 0 0 0
剩下电量为零时常显
- - - 0
剩下电量为负时常显
*插入此次购电卡超出 10 秒或插入检测卡，轮显，每祯 3 秒
检 测 中
- 0 1 -F1
标识
5 6 7 8
厂商编号二位加电表编号高二位（例：表号为 56-789011)
9 0 1 1
电表编号低四位
- 0 2 -F2

1 6 0 0
脉冲常数 （imp/kW.h)）
- 0 3 -F3

3 5 7 8
剩下电量(kW.h)
- 0 4 -F4

0 1 2 3
累积购电量高四位
4 5 6 7
累积购电量低四位
- 0 5 -F5

0 0 3 0
显示报警电量 (kW.h)
- 0 6 -F6

0 0 1 0
拉闸报警电量 (kW.h)
- 0 7 -F7

0 5 0 0
限电功率(单位为 10 W,例:显示"0500",表示限电功率为 5000 W)
报警状态
E E E E
电卡错/剩下电量溢出
*上电复位显示版本号" 2-01"约 1 秒

把电能卡从电能表卡接口中拔出。
9．2数据保护
数据保护采取全固态集成电路技术，无需使用电池，断电后数据可保留以上。
9．3防窃电功效
有打开电能表窃电行为后，回写窃电行为。
9．43报警
当电能表中剩下可用电量小于预定报警值时，LED 常亮，提醒用户购电。
9．54预跳
当电能表中剩下可用量小于预定报警值时，电能表自动拉闸断电，并显示“002＿”，插入已使用过电量无效电能卡即可恢复供电。
9．65用电控制
当电能表中剩下可能电量为0kW.h时，电能表自动拉闸断电，并显示“0000”，此时只有购电才可恢复供电。
9．76负荷控制
供电部门经过管理软件对电能卡设置限电负荷，当用户把电能卡内电量送入电能表时，限电负荷值同时送入电能表。当超出限电负荷时，电能表会自动拉闸断电，并显示“001＿”，此时插卡可恢复。
（全文结束）
深圳市震华康宇实业
深圳市上步南路锦峰大厦3104
