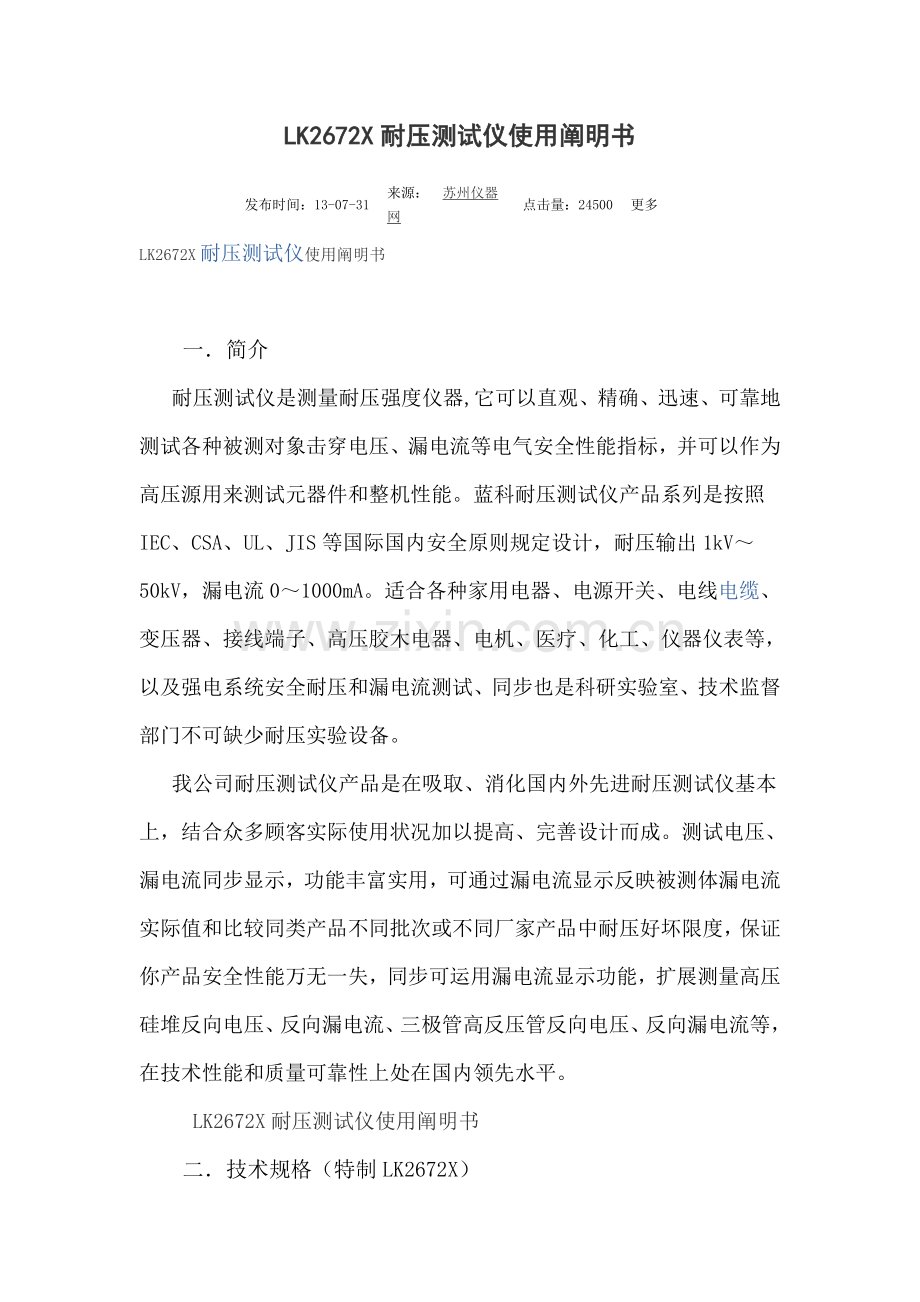

LK2672X耐压测试仪使用阐明书

一．简介
耐压测试仪是测量耐压强度仪器,它可以直观、精确、迅速、可靠地测试各种被测对象击穿电压、漏电流等电气安全性能指标，并可以作为高压源用来测试元器件和整机性能。蓝科耐压测试仪产品系列是按照IEC、CSA、UL、JIS等国际国内安全原则规定设计，耐压输出1kV～50kV，漏电流0～1000mA。适合各种家用电器、电源开关、电线电缆、变压器、接线端子、高压胶木电器、电机、医疗、化工、仪器仪表等，以及强电系统安全耐压和漏电流测试、同步也是科研实验室、技术监督部门不可缺少耐压实验设备。
我公司耐压测试仪产品是在吸取、消化国内外先进耐压测试仪基本上，结合众多顾客实际使用状况加以提高、完善设计而成。测试电压、漏电流同步显示，功能丰富实用，可通过漏电流显示反映被测体漏电流实际值和比较同类产品不同批次或不同厂家产品中耐压好坏限度，保证你产品安全性能万无一失，同步可运用漏电流显示功能，扩展测量高压硅堆反向电压、反向漏电流、三极管高反压管反向电压、反向漏电流等，在技术性能和质量可靠性上处在国内领先水平。
 LK2672X耐压测试仪使用阐明书
二．技术规格（特制LK2672X）
(1) 电压测试范畴：AC：0～5kV　　　电压精确度：±5%(满度值)
(2) 漏电流测试范畴：AC： 100～300mA一档   漏电流精确度：±5%
(3) 漏电流报警值预置范畴：AC：100～300mA一档（持续设定）
(4) 时间测试范畴：1～99s，持续设定和手动
(5) 变压器容量：1500VA
(6) 输出波形：正弦波
(7) 电源：198～242VAC   47.5～52.5Hz
(8) 工作条件：环境温度0～40ºC
(9) 相对湿度：≤90% RH
(10) 体积：长X 高 X 宽=430mm x 280mm x 430mm
(11) 重量：约40kg

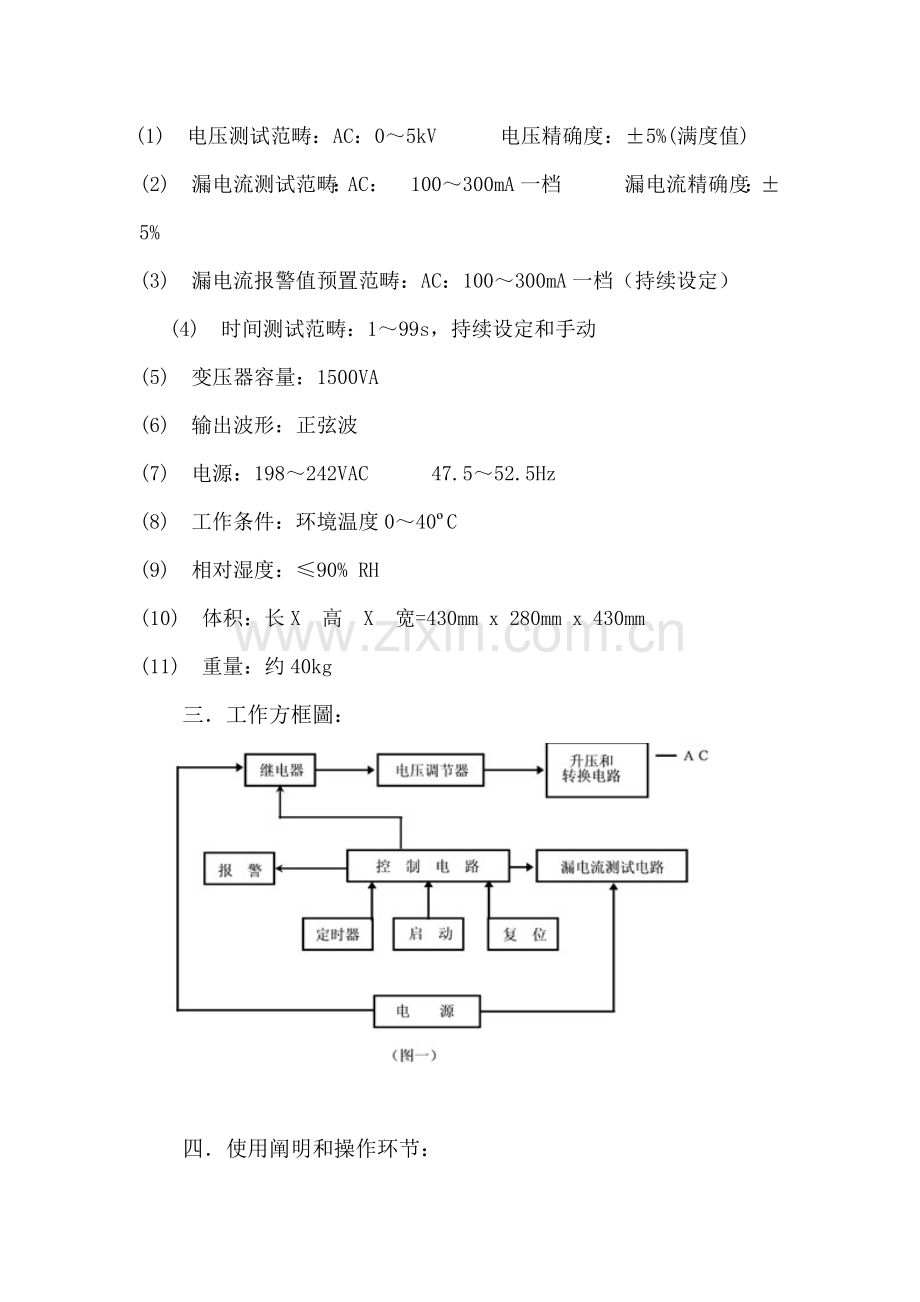

三．工作方框圖：

四．使用阐明和操作环节：
(1) LK2672X前面板    见图（二）
1) 电源开关；
2) 启动钮：按下时，测试灯亮，此时仪器输出高压；
3) 复位钮：按下时，测试灯灭，此时无高压输出；
4) 电压调节钮：调节输出电压大小，逆时为小，反之为大；
5) 测试灯：该灯亮，表达高压已启动，灯灭则高压断开；
6) 超漏灯：该灯亮，表达被测物击穿超漏为不合格；
7) 高压输出端：AC高压输出端；
8) 接地柱：连接测试接地地线用；
9) 电压表：输出电压批示；
10) 时间定期器：１～99s定期调节，可设定所需测试时间值；
11) 漏电流量程选取开关：按下有效，为100～300mA；
12) 漏电流预置/测试开关：按下预置开关，可设定漏电流报警值，弹开预置开关，在常态时即为测试状态，可通过“漏电流批示电流表”实时检测到漏电流值；
13) 漏电流批示电流表：依照“漏电流量程开关”位置，相应批示100～300mA、；

  14) 漏电流预置调节钮：按下预置开关，可持续设定漏电流报警值100～300mA；
   15) 定期开关：按下时定期测试，99s内可任意调节；弹出时，定期器不工作，为手动；
16) 遥控插座：插上遥控插头可通过高压棒上开关对仪器进行遥控控制；
17）定期显示；
(2) 操作环节:
操作时必要戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！只有在测试灯熄灭状态，无高压输出状态时，才干进行被试品连接或拆卸操作！
1) 连接被测物体，拟定电压表批示为“０”，测试灯熄灭，并把地线连接好；
2) 设定测试电压范畴；
3) 设定漏电流测试所需值；
(A) 按下预置开关；
(B) 选取所需电流范畴档；
(C) 调节所需漏电流报警值；
(D) 预置开关恢复常态；
4) 手动测试：
(A) 将定期开关置为关状态，按下启动钮，测试灯亮，将电压调节钮旋到需要批示值；
(B) 如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同步蜂鸣器报警。超漏批示灯亮，此时被测物为不合格，按下复位键，即可消除报警声；
5) 定期测试:
(A) 定期开关置为开状态，调节时间编码器数值，设定所需测试时间值；
(B) 按下启动钮，将电压调到所需测试值；
(C) 如定期到，测试电压被切断，测试灯熄灭，则被测物为合格；若电流过大，不到计时时间，超漏灯亮，蜂鸣器报警，被测物为不合格，按下复位键，即可消除报警声。
6）遥控测试
    插上遥控插头，按下高压棒上开关，高压棒上批示灯亮，同步测试灯亮，将电压调到所需测试值；如要复位，松开高压棒上开关即可。
7) 应用举例
A) 电器整机电气强度(耐压强度)实验
    按图三将耐压仪与被测整机连接，接通被测整机电源开关，依照被测整机产品原则设立漏电流报警值，然后再按4条或5条所进行测试。如若被测整机产品原则没有规定详细漏电流报警值，则推荐按下式计算 :      Iz=Kp(U/R)...............(1)
式中:        Iz-----漏电流报警值，A；
                                      U-----实验电压，V；
R-----容许最小绝缘电阻值, Ω；
Kp-----动作系数,普通取1.2--1.5
例如:某电器规定其最小绝缘电阻为2 x 1000000 ,实验电压为1500V,按(1)式,则Iz=Kp(U/R)=(1.2--1.5) x (1500/000)
                 =(1.2--1.5) x 0.75 x 0.001≈1mA

B) 变压器或电机电气强度(耐压强度)实验
按图四将耐压仪与被测变压器或电机连接，依照被测变压器或电机技术指标设立漏电流报警值，然后再按4条或5条所示进行测试。如若被测变压器或电机技术指标没有规定详细漏电流报警值，则推荐按(1)式计算后设立。

 五. 使用注意事项:
(1) 操作者必要戴绝缘橡皮套，脚下垫绝缘橡皮垫，以防高压电击导致生命危险；
(2) 仪器必要可靠接地；
(3) 在连接被测体时,必要保证高压输出为“0”及在“复位”状态；
(4) 测试时,仪器接地端与被测体要可靠相接，禁止开路；
(5) 切勿将输出地线与交流电源线短路，以免外壳带有高压，导致危险；
(6) 尽量避免高压输出端与地短路，以防发生意外；
(7) 测试灯、超漏灯、一旦损坏，必要及时更换，以防导致误判；
(8) 排除故障时，必要切断电源；
(9) 仪器空载调节高压时，漏电流批示有起始电流，属正常，不影响测试精度；
(10) 仪器避免阳光正面直射，不要在高温潮湿多尘环境中使用或存储；
(11) 仪器使用一年后，必要按照国家技术监督部门规定送计量部门或回厂检定， 合格后，方可继续使用。
