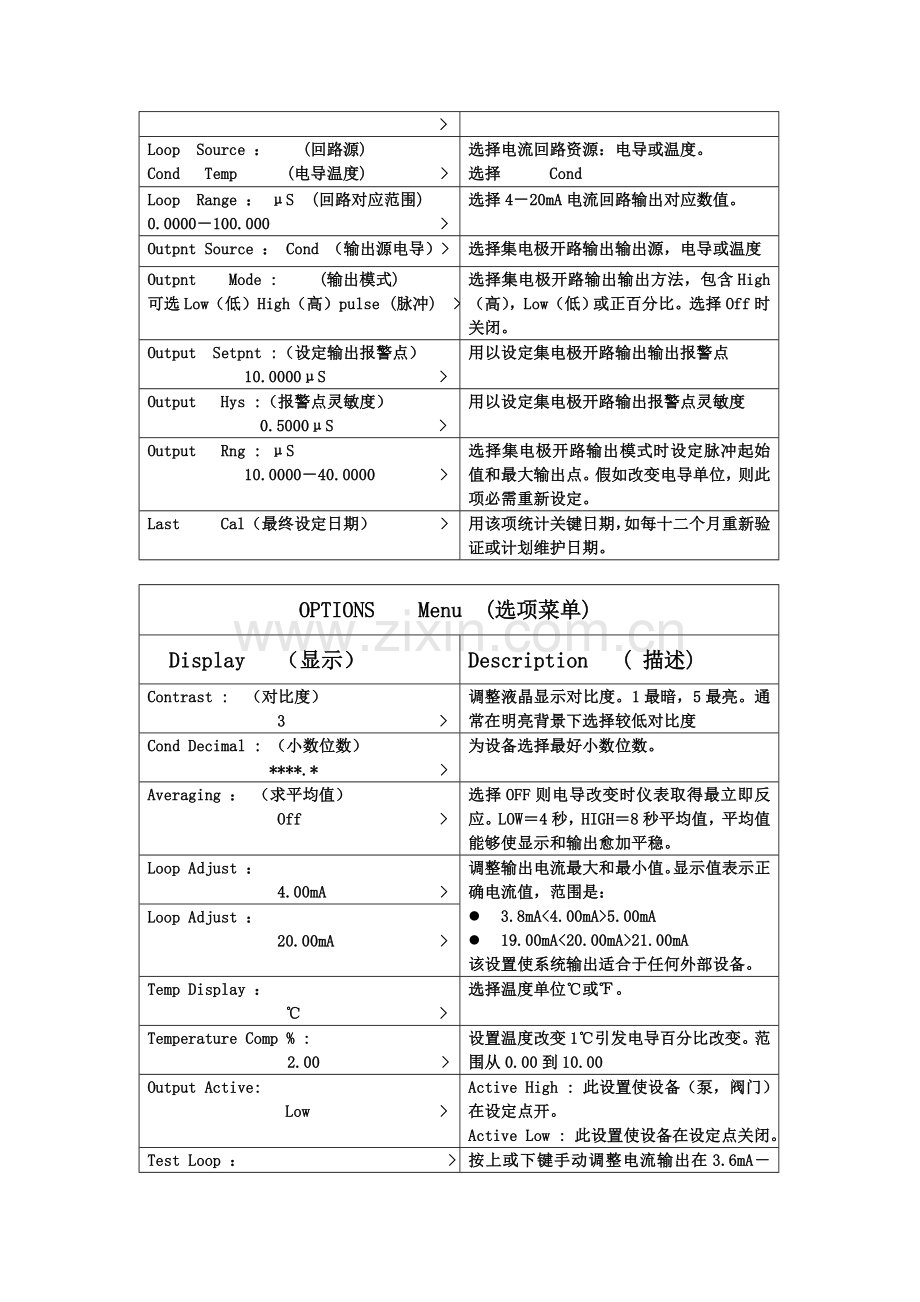

+GF+电导、电阻率仪设定说明书1当系统处于运行状态时，按下ENTER 键不放 ：l 2秒进入CALIBRATE Menu (设定菜单)l 5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下，按ENTER确定，进入设定状态。l 输入密码后。将显示选定菜单首选项。3用 上或下箭头键滚动菜单。4按右箭头键选择要修改项。l 第一个显示位会开始闪烁。5按上或下键来修改闪烁位。l 右箭头键转换闪烁位。6按ENTER键存放新设定并回到步骤3Calibrate Menu (设定菜单)Display （显示）Description ( 描述)Cell Constant（电极常数）Standard （标准） 选择Custom只有你连接一个被校验过传感器，选择Standard适适用于和+ GF+配套传感器。Cell Standard（电极标准）1.0000 可选0.01 , 0.1, 1, 10.0, 20.0（在+ GF+标准传感器导线上能够找到此数字）Cond Units ： (电导单位)s 可选单位 Us Ms KM PPm（反渗透出水选择Us，EDI出水选择M）Set: Temperature(设定温度) 调整温度，当温度不按时，可手动标定温度Set:Conductivity(设定导电率) 调整导电率，当导电率和实际值出现偏差时，可手动标定导电率。Loop Source ： (回路源)Cond Temp (电导温度) 选择电流回路资源：电导或温度。选择 Cond Loop Range ： S (回路对应范围)0.0000100.000 选择420mA电流回路输出对应数值。Outpnt Source ： Cond （输出源电导）选择集电极开路输出输出源，电导或温度Outpnt Mode : (输出模式)可选Low（低）High（高）pulse (脉冲) 选择集电极开路输出输出方法，包含High（高），Low（低）或正百分比。选择Off时关闭。 Output Setpnt :（设定输出报警点） 10.0000S 用以设定集电极开路输出输出报警点Output Hys :（报警点灵敏度） 0.5000S 用以设定集电极开路输出报警点灵敏度Output Rng : S10.000040.0000 选择集电极开路输出模式时设定脉冲起始值和最大输出点。假如改变电导单位，则此项必需重新设定。Last Cal（最终设定日期） 用该项统计关键日期，如每十二个月重新验证或计划维护日期。OPTIONS Menu (选项菜单)Display （显示）Description ( 描述)Contrast : （对比度） 3 调整液晶显示对比度。1最暗，5最亮。通常在明亮背景下选择较低对比度Cond Decimal : （小数位数） *.* 为设备选择最好小数位数。Averaging ： （求平均值） Off 选择OFF则电导改变时仪表取得最立即反应。LOW4秒，HIGH8秒平均值，平均值能够使显示和输出愈加平稳。Loop Adjust ： 4.00mA 调整输出电流最大和最小值。显示值表示正确电流值，范围是：l 3.8mA5.00mAl 19.00mA21.00mA该设置使系统输出适合于任何外部设备。Loop Adjust ： 20.00mA Temp Display ： 选择温度单位或。Temperature Comp % : 2.00 设置温度改变1引发电导百分比改变。范围从0.00到10.00Output Active: Low Active High : 此设置使设备（泵，阀门）在设定点开。Active Low : 此设置使设备在设定点关闭。Test Loop ： 按上或下键手动调整电流输出在3.6mA21.00mA改变来检测输出回路。Test Output ： 按上或下键手动调整集电极开路输出状态。故障处理显示情况可能原因处理提议“_ _ _ _”显示值超出范围。此种情况通常出现在测量范围靠近探头范围情况下。l 检验探头测量范围。l 检验选项菜单（option） 内小数位数设置。l 检验设定菜单 （Calibrate）内是否有错误设定Value Must be less than 3PPM 系数值应在0.00到3.00之间设置PPM值小于3。 Value must be greater than 0Custom(定制)电级常数不能被设为0将电级常数值设置为大于0。“Value must be 400 or less”脉冲比率不能大于400设置脉冲比率小于400显示不稳定，间歇显示“0”或“-”未连接外供电源重新根据接线图接线“Too much Error Check Sensorl 探头损坏或表面有污垢l 接线错误l 被测介质中电导过低l 感温元件损坏l 清洗或更换探头l 重新接线l 更换探头+GF+流量表设定说明书1当系统处于运行状态时，按下ENTER 键不放 ：l 2秒进入CALIBRATE Menu (设定菜单)l 5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下，按ENTER确定，进入设定状态。l 输入密码后。将显示选定菜单首选项。3用 上或下箭头键滚动菜单。4按右箭头键选择要修改项。l 第一个显示位会开始闪烁。5按上或下键来修改闪烁位。l 右箭头键转换闪烁位。6按ENTER键存放新设定并回到步骤3Calibrate Menu (设定菜单)Display （显示）Description ( 描述)Flow Units ： （流量单位）GMP （加仑每分钟） 设置流量单位，对测量无影响。能够使用任意字母和数字。Flow KFactor ：（流量系数）60 此项设置用于确定探头信号和仪表显示之间对应关系。每一组不一样型号探头和管径全部对应一个不一样流量系数。范围从0.0001到99999。（此项不能设为0）。Total Units ： （累计单位）Gallons （加仑） 设置流量累计值单位，对测量无影响。能够使用任意字母和数字。Total KFactor ：（累计流量系数）Gallons （加仑） 同流量系数Loop Range ： GMP (回路对应范围)0.0000100.000 选择420mA电流回路输出对应数值。8550设定范围0.0000到99999Outpnt Mode : (输出模式)Low（低） 选择集电极开路输出输出方法，包含High（高），Low（低）或正百分比。选择Off时关闭。 Output Setpnt :（设定输出报警点） 10.0GPM 用以设定集电极开路输出输出报警点Output Hys :（报警点灵敏度） 5.0GPM 用以设定集电极开路输出报警点灵敏度Output Volume: 100.00Gallons 选择正百分比模式时设定脉冲起始值和最大输出点。测量值取决于累计流量系数。8550设定范围0.0000到99999Output PlsWdth : 0.1Seconds 选择脉冲模式时定义集电极开路输出连续时间Output Freq.:Divide by 1 选择频率模式时，集电极开路输出能够模拟传感器频率。设为1（输入频率输出频率）设置偶数（2，4，6，8254）来分割输出频率Last Cal :（最终设定日期）6-30-01用该项统计关键日期，如每十二个月重新验证或计划维护日期。OPTIONS Menu (选项菜单)Display （显示）Description ( 描述)Contrast : （对比度） 3 调整液晶显示对比度。1最暗，5最亮。总体来说在明亮背景下选择较低对比度。Cond Decimal : （小数位数） *.* 为设备选择最好小数位数。Averaging ： （求平均值） Off 选择OFF则电导改变时仪表取得最立即反应。LOW4秒，HIGH8秒平均值，平均值能够使显示和输出愈加平稳。Total Reset ：（累计值清零）Lock Off Lock off：累计值清零时不需要密码Lock On ：累计值清零时需要输入密码Loop Adjust ： 4.00mA 调整输出电流最大和最小值。l 3.8mA5.00mAl 19.00mA21.00mA该设置使系统输出适合于任何外部设备。Loop Adjust ： 20.00mA Output Active: Low Active High : 此设置使设备（泵，阀门）在设定点开。Active Low : 此设置使设备在设定点关闭。Test Loop ： 按上或下键手动调整电流输出在3.6mA21.00mA改变来检测输出回路。Test Output ： 按上或下键手动调整集电极开路输出状态。故障处理显示情况可能原因处理提议“_ _ _ _”流速超出显示范围。l 增加流速单位时间。l 流量小数点右移。 “Pulse Overrun”l 集电极开路输出频率超出300次每分钟最大值。l 脉冲宽度设置过宽l 增加脉冲量设定。l 增加脉冲宽度设置l 降低系统流速Value must be more than 0流量系数（Kfactors）不能为0。输入流量系数范围为0.0001到99999。Open Collector is always activatedl Hysteresis值过大l 变送器失效l 改变Hysteresis值设l 更换变送器+GF+ PH表调整说明书 1当系统处于运行状态时，按下ENTER 键不放 ：l 2秒进入CALIBRATE Menu (设定菜单)l 5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下，按ENTER确定，进入设定状态。l 输入密码后。将显示选定菜单首选项。3用 上或下箭头键滚动菜单。4按右箭头键选择要修改项。l 第一个显示位会开始闪烁。5按上或下键来修改闪烁位。l 右箭头键转换闪烁位。6按ENTER键存放新设定并回到步骤3+ GF+ PH表Calibrate Menu (设定菜单)Display （显示）Description ( 描述)Set（设置）: Temperature （温度） 提供最大25摄氏度测量温度赔偿值给外部测量值Set（设置）: Standard （基准） 设置PH测量线性偏移量.最好值即PH值平均值.（提议使用过程温度实际值）。Set（设置）: Slope （斜率） 设置ph测量斜率.斜率值（Slope）和标准值必需最少有2 ph差异.最好值是实际测量最大值和最小值.Loop Range: pH (回路范围)0.00-14.00 设置4-20mA回路输出最大和最小值.Output Source: (输出源) PH 选择集电极开路输出输出源，pH或温度Output Mode: (输出模式)Low 选择集电极开路输出输出方法，包含High（高），Low（低）或正百分比。选择Off时关闭。Output Setpnt: （设定输出报警点）4.00pH 用以设定输出报警点.Output Hys : （报警点灵敏度） 0.50ph 用以设定报警点精度.Output Range: pH (输出范围)4.00-8.00 脉冲模式下，能够设置起始、终止点及最大脉冲频率.(最大脉冲频率极值为400脉冲/分).若pH4时，开始输出脉冲,则当pH值为8时脉冲频率达成120脉冲/分.Output PlsRte: (脉冲频率)120 Pulses/min 120个脉冲/分Last CAL （最终设定日期）用该项统计关键日期，如每十二个月重新验证或计划维护日期。OPTIONS Menu (选项菜单)Display （显示）Description ( 描述)Contrast : （对比度） 3 调整液晶显示对比度。1最暗，5最亮。总体来说在明亮背景下选择较低对比度。Averaging ： （平均值） Off 选择OFF则电导改变时仪表取得最立即反应。LOW4秒，HIGH8秒平均值，平均值能够使显示和输出愈加平稳。Output Active ： Low Active High : 此设置使设备（泵，阀门）在设定点开。Active Low : 此设置使设备在设定点关闭。Temp Display: 选择温度单位或。Loop Adjust ： 4.00mA 调整输出电流最大和最小值。l 3.8mA5.00mAl 19.00mA21.00mA该设置使系统输出适合于任何外部设备。Loop Adjust ： 20.00mA Test Loop ： 按上或下键手动调整电流输出在3.6mA21.00mA改变来检测输出回路。Test Output ： 按上或下键手动调整集电极开路输出状态。故障处理显示情况可能原因处理提议“Out of Range Use Manual CAL”l 未使用pH4，7，10缓冲溶液。l 电极严重耗尽不能使用简易校正。l 采取pH4，7，10缓冲溶液。l 清洗电极重新简易校正。l 若mV值偏移大于50 mV，采取标准和斜率校正“Same Buffer”电极不能从缓冲溶液1移至2。l 电极插入正确地缓冲溶液。l 使用新缓冲溶液。“Standard too close to Slope”l pH标准值对应小于2pH斜率。l 电极失效。l pH差值最小为2pH。l 清洗电极，如有必需更换。l 用新缓冲溶液。“Slope too close to Standard”l pH斜率值对应小于2pH标准值。l 电极失效。l pH差值最小为2pH。l 清洗电极，如有必需更换。l 用新缓冲溶液。“Out of Range Check Sensor”l 从电极处检测不到温度或mV信号。l 电极和前置放大器未连接。l 检验全部接线。l 确定电极正确安装。l 更换pH电极。温度正常，显示保持在15.00pH或0.00pHmV值输入小于0pH或大于15pH。l 重新校正l 更换电极l 更换前置放大器“Check Sensor?”l 从电极处检测不到温度或mV信号。l 电极和前置放大器未连接。l 检验全部接线。l 确定电极正确安装。l 更换pH电极。初始校正步骤-PH校正时必需使用4.0，7.0，10.0标准溶液，若标准溶液无效，则使用设定菜单中基准及斜率设定。初始校正前，首先在设定模式下设定探头温度。进入初始校正菜单EASY CAL-ENTER KEY CODE输入三次“上”，一次“下”进入菜单，输入时应*1、 设定：将探头放入1号标准溶液中，PH 7.0=0MV， PH 4.0=177， PH 10=-177 误差50mv2、 响应 6.90PH -005mv 稳定30秒后。3、 确定 6.90PH -005mv ENTER键确定，7.00PH -005mv 。4、 以下步骤反复1，2，3，分别放入2#，3#标准液中。退出+GF+ORP仪调整说明书1当系统处于运行状态时，按下ENTER 键不放 ：l 2秒进入CALIBRATE Menu (设定菜单)l 5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下，按ENTER确定，进入设定状态。l 输入密码后。将显示选定菜单首选项。3用 上或下箭头键滚动菜单。4按右箭头键选择要修改项。l 第一个显示位会开始闪烁。5按上或下键来修改闪烁位。l 右箭头键转换闪烁位。6按ENTER键存放新设定并回到步骤3 + GF+ ORP表Calibrate Menu (设定菜单)Display （显示）Description ( 描述)Set（设置）: Standard （基准） 设置ORP测量线性偏移量.最好值即ORP值平均值.Set（设置）: Slope （斜率） 设置ORP测量斜率.斜率值（Slope）和标准值必需最少有2ORP值差异.最好值是实际测量最大值和最小值.Loop Range: mV (回路范围) -1000- +1000 选择4-20mA回路输出最大和最小值.最大设置是-1000至+mV。Output Mode: (输出模式)Off 选择集电极开路输出输出方法，包含High（高），Low（低）或正百分比。选择Off时关闭。Output Setpnt: （设定输出报警点）-500mV 用以设定输出报警点.Output Hys : （报警点灵敏度） 10mV 用以设定报警点精度.Output Range: mV (输出范围)-500- +500 若输出为脉冲型则设定起一直止点及最大脉冲频率.(最大脉冲频率极值为400个脉冲/分).若起始值为-500开始输出脉冲,则当值为+500时则脉冲频率达成120个脉冲/分.Output PlsRte: (脉冲频率)120 Pulses/min Last Cal :（最终设定日期）6-30-01用该项统计关键日期，如每十二个月重新验证或计划维护日期。OPTIONS Menu (选项菜单)Display （显示）Description ( 描述)Contrast : （对比度） 3 调整液晶显示对比度。1最暗，5最亮。总体来说在明亮背景下选择较低对比度。Averaging ： （平均值） Off 选择OFF则电导改变时仪表取得最立即反应。LOW4秒，HIGH8秒平均值，平均值能够使显示和输出愈加平稳。Output Active ： Low Active High : 此设置使设备（泵，阀门）在设定点开。Active Low : 此设置使设备在设定点关闭。Loop Adjust ： 4.00mA 调整输出电流最大和最小值。l 3.8mA5.00mAl 19.00mA21.00mA该设置使系统输出适合于任何外部设备。Loop Adjust ： 20.00mA Test Loop ： 按上或下键手动调整电流输出在3.6mA21.00mA改变来检测输出回路。Test Output ： 按上或下键手动调整集电极开路输出状态。故障处理显示情况可能原因处理提议“Out of Range Use Manual CAL”l 未使用pH4，7缓冲溶液。l 电极严重耗尽不能使用简易校正。l 采取pH4，7，缓冲溶液。l 清洗电极重新简易校正。l 若mV值偏移大于50 mV，采取标准和斜率校正“Same Buffer”电极不能从缓冲溶液1移至2。l 电极插入正确地缓冲溶液。l 使用新缓冲溶液。“Standard too close to Slope”l ORP标准值对应小于120mV斜率。l 电极失效。l ORP差值最小为120mV。l 清洗电极，如有必需更换。l 用新缓冲溶液。“Slope too close to Standard”l ORP标准值对应小于 120mV斜率。l 电极失效。l ORP差值最小为120mV。l 清洗电极，如有必需更换。l 用新缓冲溶液。“Out of Range Check Sensor”l 从电极处检测不到温度或mV信号。l 电极和前置放大器未连接。l 检验全部接线。l 确定电极正确安装。l 更换ORP电极。显示保持在-1000或+mV值输入小于-999或大于+1999。l 重新校正l 更换电极l 更换前置放大器“Check Sensor?”l 从电极处检测不到温度或mV信号。l 电极和前置放大器未连l 检验全部接线。l 确定电极正确安装。l 更换ORP电极。
