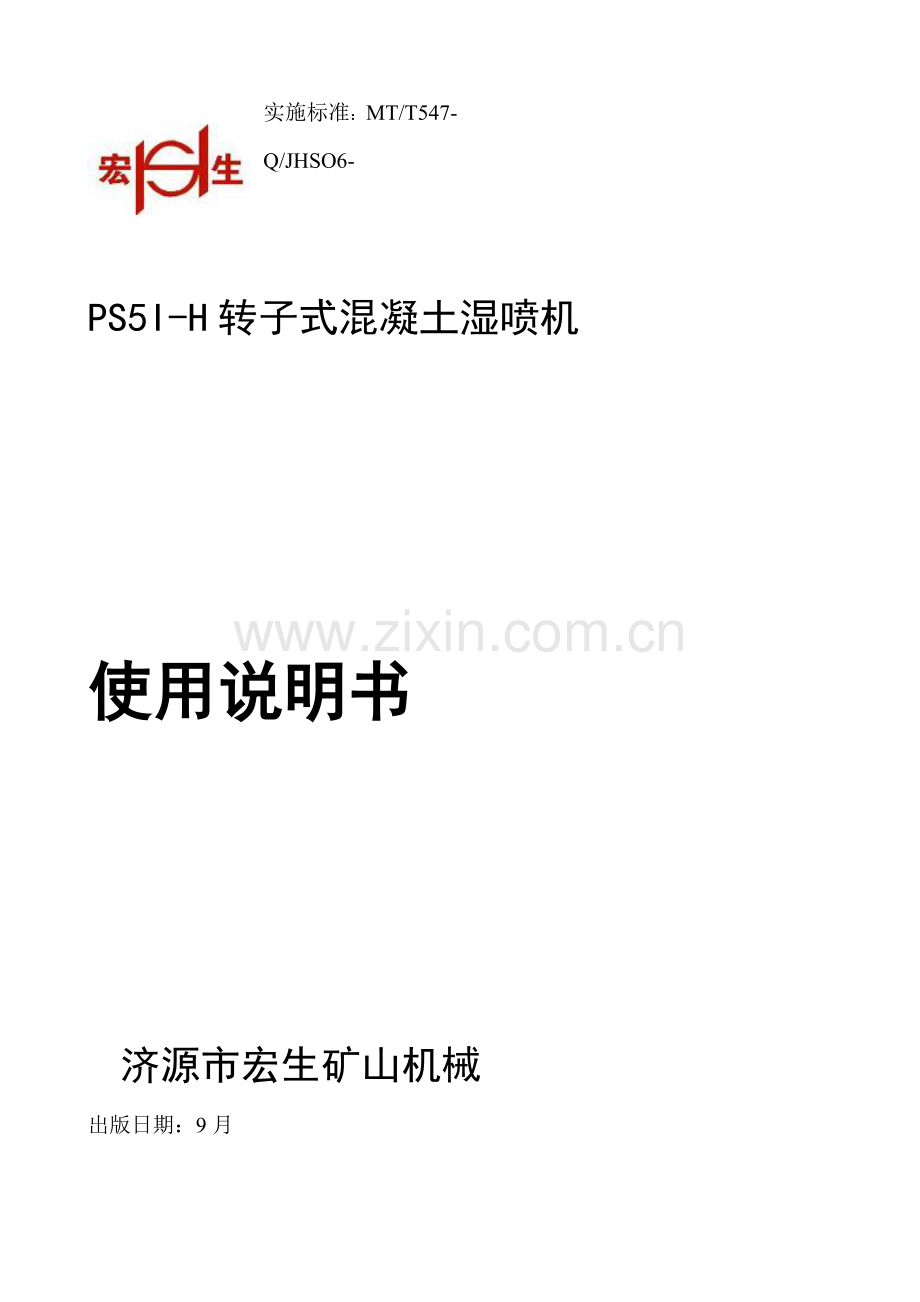

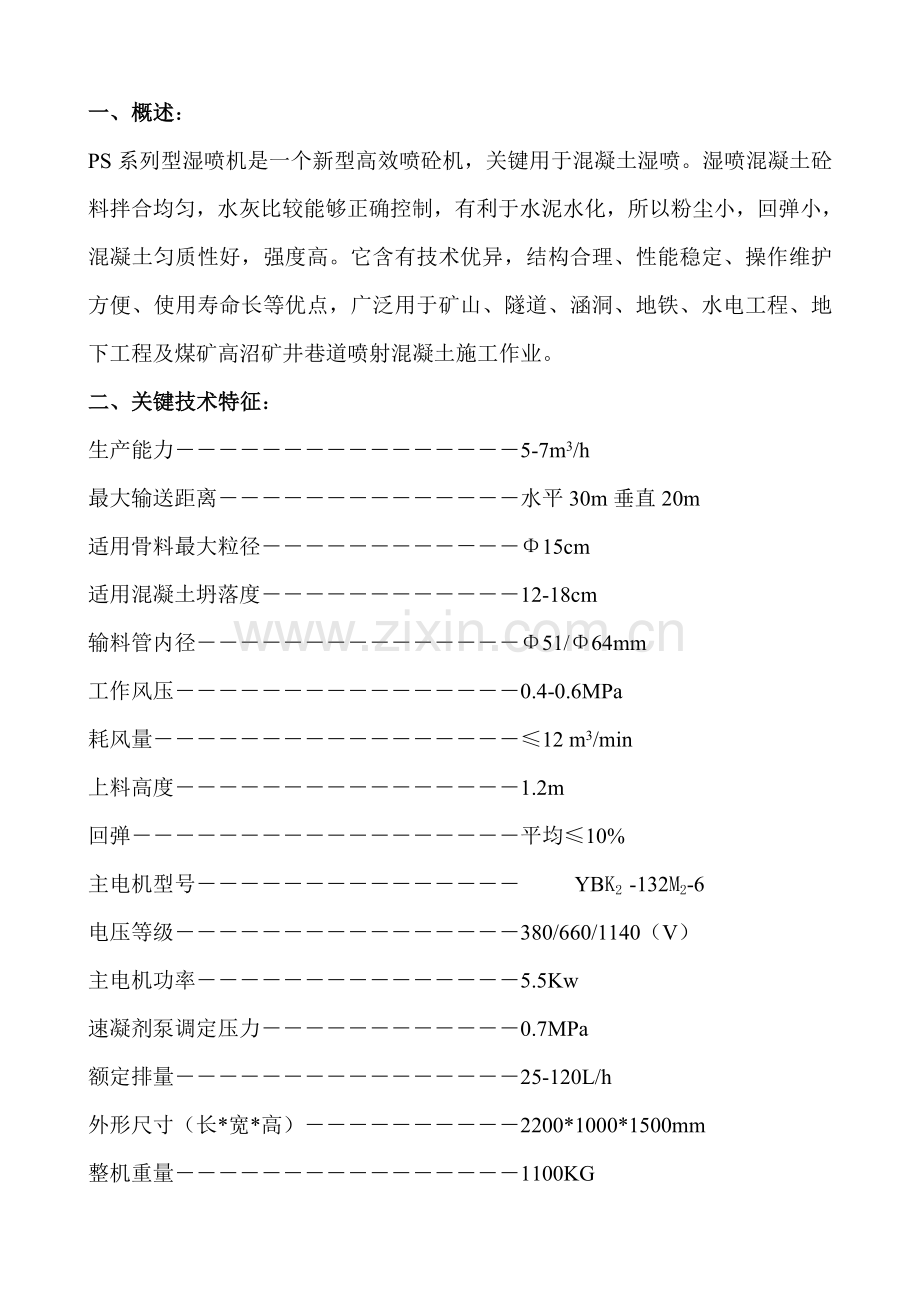

实施标准：MT/T547-Q/JHSO6-PS5I-H转子式混凝土湿喷机使用说明书济源市宏生矿山机械出版日期：9月一、概述：PS系列型湿喷机是一个新型高效喷砼机，关键用于混凝土湿喷。湿喷混凝土砼料拌合均匀，水灰比较能够正确控制，有利于水泥水化，所以粉尘小，回弹小，混凝土匀质性好，强度高。它含有技术优异，结构合理、性能稳定、操作维护方便、使用寿命长等优点，广泛用于矿山、隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。二、关键技术特征：生产能力5-7m3/h最大输送距离水平30m垂直20m适用骨料最大粒径15cm适用混凝土坍落度12-18cm输料管内径51/64mm工作风压0.4-0.6MPa耗风量12 m3/min上料高度1.2m回弹平均10%主电机型号 YBK2 -132M2-6电压等级380/660/1140（V）主电机功率5.5Kw速凝剂泵调定压力0.7MPa额定排量25-120L/h外形尺寸（长*宽*高）2200*1000*1500mm整机重量1100KG三、工作原理：PS系列型湿喷机工作原理如右图1所表示。经混凝土搅拌站（机），按一定水灰比和集料配比搅拌好拌合料加入料斗中，经过筛网进入转子料腔中，随转子旋转到出料口处，被上风路通入压缩空气把物料吹入旋流器，再由旋流器引入另一股压缩空气，呈多头风螺状态把物料吹散、加速，并使其旋转、浮游，进入输料管，抵达喷头时再添加一定液体速凝剂喷射出去。四、关键结构：PS系列型湿喷机关键由驱动装置、转子总成、密封系统、振动料斗、风路系统、喷射系统、速凝剂添加系统等部分组成。A.驱动装置：由主电机、减速器等组成。全封闭油浸式减速器安装在机器底部，三级齿轮传动，传动效率约93%。B.转子总成：由转子体、料腔、转子衬板等组成。该机采取独特直通式防粘料转子，每个圆孔全部内衬有不粘接材料制成料腔，从而提升了机器处理湿料能力，降低了清洗和维修工作量。转子衬板：在转子体上、下两面各有一块转子衬板，该转子衬板硬度高、耐磨、使用寿命可达4000m3砼料以上。C.密封系统：由上、下橡胶密封板及压紧机构等组成。橡胶密封板：有上、下两块，特殊配料制成，很耐磨，使用寿命为300-400 m3砼料。压紧机构：采取螺杆压紧装置。该机采取四点压紧，以确保橡胶密封板结合面各处压力分布合理。提升了密封效果，降低了粉尘溢出。D.振动料斗：由料斗、振动器、筛网等组成。采取振动强制下料，能够使混凝土拌合料顺利进入转子料腔中。E.风路系统：由主风阀、上下风阀、分风器、压力表、管路附件等零部件组成。主风阀控制风量大小，上下风阀分别控制通向转子上风路及通向旋流器下风路。由分风器引出一风管接压力表，用来监视输料管工作压力。F.喷射系统：该系统是由输料软管和喷头组成。输料软管选择新型耐磨喷浆管，喷头由高分子材料压注而成。G.速凝剂计量添加系统：该系统由速凝剂箱、计量泵、压力表、吸入管路、加风雾化系统、过滤系统、排出管路等零部件组成。（见图4）计量泵用于正确添加速凝剂，本机采取计量泵，含有可靠性好、计量精度高等优点，以确保速凝剂添加稳定性、可靠性。系统中设有一个压力表，用来监视速凝剂管路中工作压力。速凝剂加风系统是在主风路上引出一根高压风管，给速凝剂增加一个二次风压，以确保速凝剂长距离输送压力，使速凝剂添加均匀、稳定。五、使用和操作：操作者必需仔细阅读使用说明书，熟悉操作规程及机器关键结构后方可上岗操作。1、开机前准备：A检验电控系统各线路接点是否牢靠和有没有漏电现象。B观察油标，检验减速器内润滑。（1）检验减速器内润滑油是否充足，有没有失效。（2）主减速器内润滑油为50号工业齿轮油或30号机械油。C.检验机器个部分联结紧固是否松动。D检验计量泵，见计量泵使用手册。E调定速凝剂添加量。依据工程中实际需要速凝剂量多少来调整计量泵流量。F短时运转一下机器，方便于掌握运转情况（注意：转子转动方向是否和箭头方向一致，是否有异常声响，但切勿长时间 空转，并检验计量泵运转、方向）。（参考计量泵使用手册）。G检验施加于橡胶密封板压紧力。先用手转动压紧装置杆。初步压紧；然后再使用板手上紧（2-3圈），直到密封板处于不漏气为止。2.开始喷射作业 操作方法：A打开总风阀，打开上风阀关闭下风阀，观察喷头处是否有风吹出；然后关闭上风阀打开下风阀观察喷头处是否有风吹出，假如不出风或风小，说明有管路不通畅必需清洁管路确保管路通畅。B开启速凝剂辅助风阀，压力为0.3-0.6Mpa，开启计量泵运行直至喷头处有液体速凝剂喷出。C开始正常喷射首先开启速凝剂辅助风阀，总风阀，然后上风阀开启2/3，下风阀全部打开，此时主风路压力应调整在0.4Mpa以上，开启主电机、计量泵，向料斗中加入拌合料，开始喷砼作业。D调整总风阀，直到喷射工认为射流速度适宜（喷距为0.8-1.2m）。E. 使用本机如工作条件不符合，需延长输送距离30米以上，这时拌料加水装置应调整使拌合料达成潮料状态。喷头处需连接水管使混合料达成最好喷射效果。3.停止喷射： A停止加料，当确定料斗中没有余料、喷头处不再有料喷出后，再关闭计量泵，然后关闭振动器。 B用自来水管向料斗中加水当确定从喷头处吹出来为洁净水，即可关闭主电机。 C先关闭总风阀，再关闭速凝剂辅助风阀，最终关闭电源。 D清理转子体周围、余气口内及机器周围杂物，保持机器清洁、洁净。注：短暂中止喷射作业时混凝土能够存留在料斗中，长时间停立即应按停止喷射要求操作。E.每班工作结束后，打开输料槽活扣，用加水装置处清洗胶管进行清洗。喷射机也必需拆开进行全方面清洗，为下次操作做好准备。4.注意事项：A在进行喷砼作业时，若喷头处忽然没有料喷出，这时通常会有两种情况发生：一是发生在将要堵管之时，这时输料管路即使没有被堵死，但输料管路内部输料情况发生恶化，这时应关闭振动器，等输料管路 中拌合料喷射出去，管道中压力恢复至正常工作范围时再开启；二是发生堵管，输料管路已经被 堵死，这里应该关闭机器，以后开始清理输料管路（注意：在拆开旋流器或管路之前要使输料管中压力降为0），在确定管路无故障时，请重新按开机操作程序开启机器恢复正常工作。B在进行喷砼作业时，机器操作人员要亲密注意速凝剂箱上液位剂及速凝剂压力表。当液位过低时，应该立即向速凝剂箱中添加速凝剂；当速凝剂压力表值超出0.6Mpa时，要停机检验速凝剂管路是否堵塞。C在进行喷砼作业时，向料斗中加料应尽可能保持连续性，方便使喷射稳定。尤其注意！D使用中严防较长较大物件如钢筋、铁板等杂物进入转子料腔中，以预防造成毁机事故。E机器运行过程中，严禁用长棍清理料腔，以免堵塞造成严重毁机事故。F减速系统排气口周围必需保持清洁，以免堵塞造成主电机窜油而烧毁电机。G每一次工作结束，必需将速凝剂箱内速凝剂放完，以免造成沉淀；同时每3-5天作一次根本清洁。H清理机器时严禁用水冲洗主电机及计量泵电机，以免造成线路短接而影响机器正常运行。安全事项：如使用腐蚀性束凝剂，速凝剂溅到身体上后，应立即用大量清水进行冲洗。：严禁带压拆卸风路、输料管路及速凝剂管路。 六、故障处理故障状态可能原因排除方法主电机不运转电源缺相或过载；电器故障电工检验，逐一排除主电机线圈烧毁检验维修减速器密封圈已坏，赃物进入，齿轮受阻，负荷过大清理更换密封圈减速器内润滑油变质，失去润滑作用，造成负荷过大清理减速箱更换润滑油负载过大调整压紧机构压力主电机转转子不转齿轮损坏检验、更换转子方轴孔损坏更换转子转子不按箭头所表示方向转动电源相位接错电源调相密封板和转子之间漏风压紧机构不平衡调整压紧结构密封板磨损，钢筋凸出更新新板余气口堵塞清理余气口输料系统堵管，造成系统风压升高清理堵管排除故障料腔装配缺点重新装配料腔部分或全部堵塞，造成通流面积减小清理料腔转子衬板擦伤、变形或断裂检验转子衬板，若已经有沟槽，必需时重新研磨或更换新板（见：保养）料流和速凝剂混合不充足或喷关处不出速凝剂速凝剂箱内无速凝剂添加速凝剂管途经滤器堵塞清洗过滤器或更换速凝剂管路堵塞或泄漏维护并清理管路喷头进水孔堵塞检验喷头并清理计量泵不工作检验并修理计量泵加风单向阀堵塞清洗或更换速凝剂添加量不合理调整手轮改变添加量速凝剂管路堵塞或漏泄清理速凝剂管路压力太低检验计量泵出口压力及加风系统总风压转子、旋流器或输料管堵塞骨料粒径过大输料管堵塞，应该停止机器，关闭气路阀门，从旋流器上拆下输料管，打开风路阀门，把转子中存料吹出去，然后检验输料管，用木棒敲击堵塞物（注意：在拆开旋流器或管路之前要使输料管中压力、降力为0）。最终把输料管在接到旋流器上，用压风吹出。骨料过筛输送气流压力太低停止电机和供风，假如转子堵塞应搬开料斗底座，打开转子，用刷子清理转子料腔。提升气流压力。系统风压力太低或风管太细提升系统风压、增大风管通径上风路或下风路没有打开停机清理后，打开阀门拌合料坍落度不适宜，拌料不均匀调整拌料达成要求要求因为物料粘结或锥套磨损造成旋流器堵塞清理或更换锥套料腔长时间没有清理堵塞清理或更换料腔因为物料粘结使料腔堵塞清理或更换料腔机器出料能力减小振动器不运转检修振动器余气口堵塞，物料从排气口溢出清理余气口气路阀门装错或管路泄漏造成压降太大，风压过低检验及更正因为物料粘结堵塞使转子料腔或旋流器通道减小参见堵塞部分主风路风流面积不够改变主风路管径达成机器要求标准振动弹簧磨损，造成料斗高度降低，排气口间隙不够调整或更换振动弹簧砼坍落度不适宜，拌料不均匀调整拌料到要求要求开始堵塞用阀门调整气流压力输料管振动厉害输送压力太低检验供风量浆料不均匀粘度太大调整拌料百分比气流压力太高必需时处理已开始堵塞管道上料不连续连续上料筛分曲线不合适检验材料级配，必需时调整回弹太大喷头到受喷喷射距离太近增大喷距射流方向未和受喷面垂直更正喷射角度喷头到受喷面距离太远降低喷距到大约1m筛分曲线不合理，骨粒太大检验调整材料级比速凝剂没有或输送不充足检验速凝剂输送系统砼搅拌不均匀或配比不合理调整配比达成要求速凝剂添加量太少或失效按标准添加或更换速凝剂加风量太大或太小调整风阀计量泵完全不排液吸入管道漏气检修管路速凝剂用完添加速凝剂吸入管道阻塞清洗疏通吸入管道计量泵排量不够或排出压力不稳定单向阀内有杂物卡住清洗吸入或排出单向阀单向阀方向装错调整单向阀方向计量泵进出管路泄漏检修泄漏处单向阀密封不严产生回流更换单向阀加风阀没开或压力太低打开加风阀、提升压力管道过滤器滤网阻塞清洗或更换滤网计量泵输出发生故障检验维修计量泵七、维护保养：PS系列湿喷机适适用于比较恶劣现场条件，维修量极少。然而，和全部转子喷砼机一样，必需常常维护保养。1.密封板和转子衬板是本设备关键件，一定要很注意它们维护保养，以提升它们使用寿命。每班开始喷砼作业之前，要检验施加于橡胶密封板和转子衬板压紧力。因为压紧力太小，会造成压缩空气从两板结合处溢出，其携带细微颗粒会进入两板之间，加剧橡胶板和转子衬板磨损；若压紧力过大，会因为摩擦过热而造成密封板过分磨损，密封板耐热极限为110，通常在使用中不超出80属于正常。每班作业完成，要将机器清洗洁净，尤其要将密封板和转子衬板表面清洗洁净；同时要检验密封板和转子衬板磨损情况，假如密封板已被磨损到这么程度：钢插筋和橡胶表面齐平，密封板就必需更换新板。因为这时转子衬板将会直接接触钢插筋使密封板不能充足予紧而取得有效密封，从而失去气密性。转子衬板必需每七天检验一次，假如出现较深划痕（深度超出1mm），必需更换。衬板圆孔边棱要常常检验，它必需保持尖锐棱边。假如棱边被斜切，细微颗粒就会渗透结合面而增大磨损，假如换了新密封板，而老衬板料孔带有斜面棱边，新密封板使用寿命将会显著缩短。立即修磨转子衬板，除去已磨损部分，能够省去很多麻烦并节省费用。2.防粘料腔和旋流器含有防粘功效，通常在工作时不会粘结。但每班结束后应打开转子、旋流器进行检验清理。3.应常常注意减速器维护和保养：A.减速器润滑油为30或50号机械油，换油周期为250小时；B.减速器工作后应立即清理减速器表面粘附拌合料等杂物；C.常常检验油标，润滑油不足时应立即填充。4.速凝剂管路检验：每七天一次检验清洗速凝剂管路、加液口过滤器、吸液口过滤器及速凝剂箱内。表1 易损明细表代 号名 称规 格所属部件单台数量PS系列O型密封圈953.1料斗座盘安装板2O型密封圈905.7减速机输出轴1上密封板密封系统1下密封板密封系统1料腔转子总成10转子衬板转子总成2大橡胶弹簧压紧机构4 计量泵流量调整方法计量泵上有一调整流量手轮，手轮圆周上刻有0-9共10等分刻线。每一等分表示计量泵最大流量10%。然后从上表依据添量比（如3%）及每立方米混凝土水泥含量（如450Kg），找出需要速凝剂排量（47.5L/h）。计算手轮转动格数N:N=需要速凝剂排量（如47.5L/h）/计量泵最大流量（如120L/h）104 依据计算结果调整手轮位置。松开手轮紧固螺钉，转动手轮使手轮上刻线4对准轴上固定刻线即可。调整完成后重新固定好紧固螺钉。地址：济源市火车站北100米电话： 6660218网址：.com传真：
