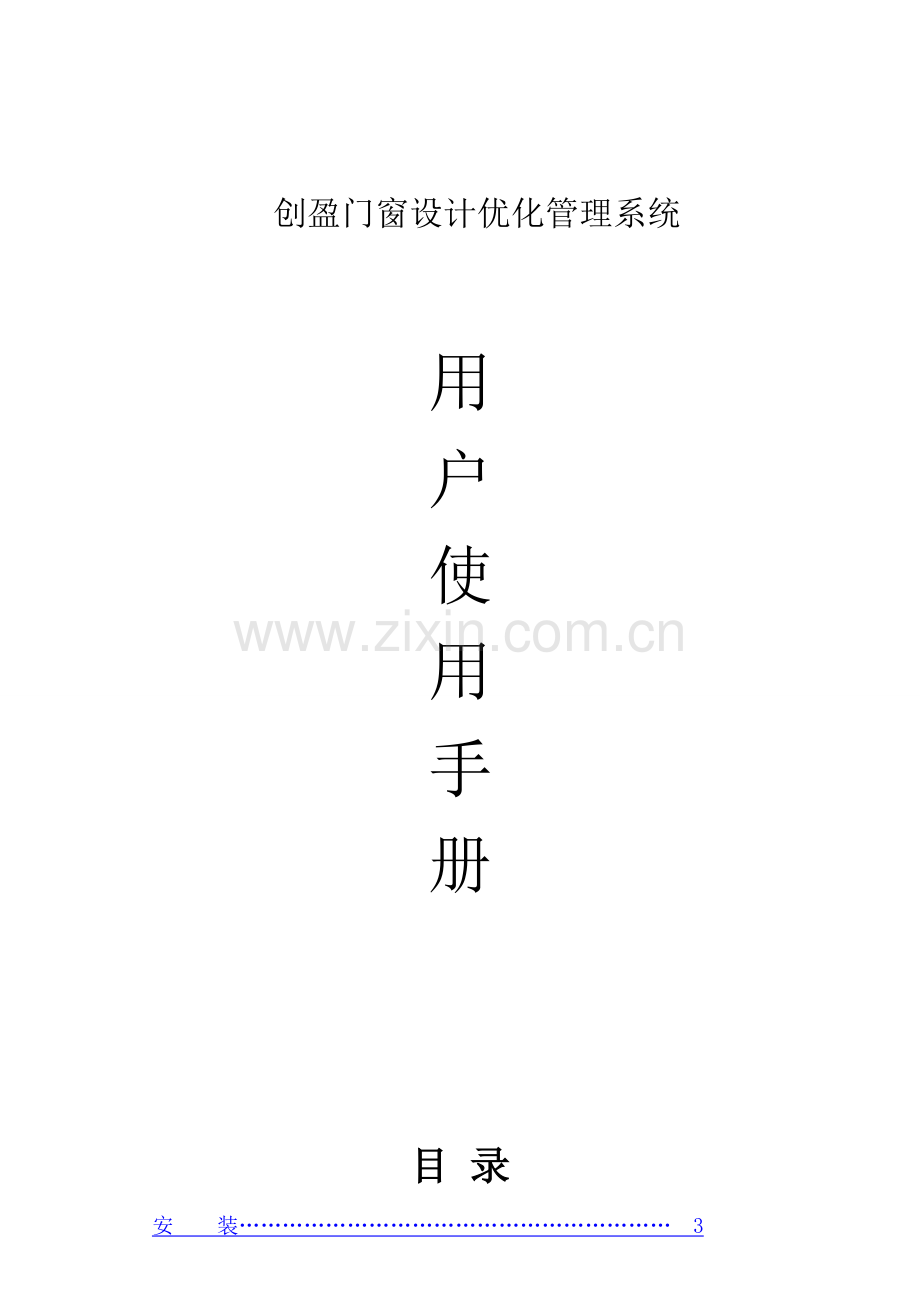

创盈门窗软件操作新版说明书.doc

创盈门窗设计优化管理系统

用
户
使
用
手
册

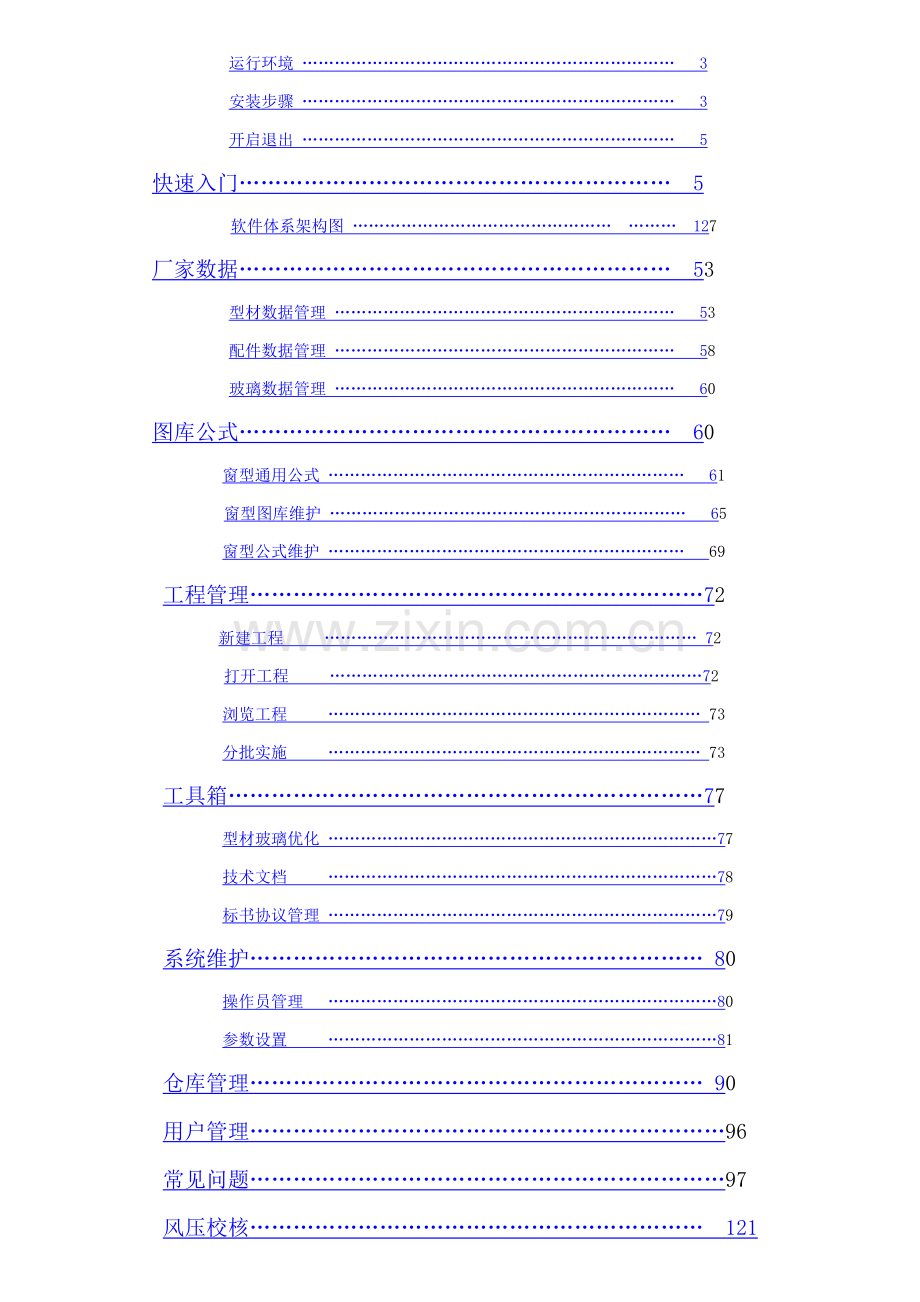

目 录
安 装…………………………………………………… 3
运行环境 …………………………………………………………… 3
安装步骤 …………………………………………………………… 3
开启退出 …………………………………………………………… 5
快速入门…………………………………………………… 5
软件体系架构图 ………………………………………… ……… 127
厂家数据…………………………………………………… 53
型材数据管理 ……………………………………………………… 53
配件数据管理 ……………………………………………………… 58
玻璃数据管理 ……………………………………………………… 60
图库公式…………………………………………………… 60
窗型通用公式 ………………………………………………………… 61
窗型图库维护 ………………………………………………………… 65
窗型公式维护 ………………………………………………………… 69
工程管理………………………………………………………72
新建工程 …………………………………………………………… 72
打开工程 ……………………………………………………………72
浏览工程 …………………………………………………………… 73
分批实施 …………………………………………………………… 73
工具箱…………………………………………………………77
型材玻璃优化 ………………………………………………………………77
技术文档 ………………………………………………………………78
标书协议管理 ………………………………………………………………79
系统维护……………………………………………………… 80
操作员管理 ………………………………………………………………80
参数设置 ………………………………………………………………81
仓库管理……………………………………………………… 90
用户管理…………………………………………………………96
常见问题…………………………………………………………97
风压校核……………………………………………………… 121

第一章 安装、开启和退出

本章关键介绍《创盈门窗设计优化管理系统》运行环境，和在Windows9x//XP/win7中安装、开启和退出。

第一节 运行环境

《创盈门窗设计优化管理系统》是一个纯32位软件，运行环境要求以下：
1、 硬件环境
64M以上内存，200M以上硬盘剩下空间，屏幕分辨率支持1024*768,Windows支持多种打印机。
2、 软件环境
l 汉字 Windows9x//XP/WIN7操作系统
l 浏览技术资料，需要安装有Office系列软件中Word
l 假如需要把报表导入到Excel，需要安装有Office系列软件中Excel
l 假如需要把窗型图导入到AutoCAD,需要安装AutoDesk企业AutoCAD（任意版本皆可）
第二节 安装

l 假如您是WIN7系统，请参阅 Vin7系统安装注意事项
l 假如您是Xp系统，请参阅 Xp系统安装注意事项

《创盈门窗设计优化管理系统》采取光盘介质，将光盘放入驱动器，运行光盘中“门窗软件”目录下，出现“安装”窗口，单击“下一步”

填写用户名和企业名，以单击“下一步”， 来选择软件安装路径：（用户依据自己实际情况选择）

在这里您能够输入您要安装到路径或单击“更改”按钮来查找安装路径。（提议：最好不要安装到根目录下，如：C：\、D：\等，这么造成文件目录结构很乱。）

选择完安装路径，软件就开始安装，直至最终完成 ！

第二节 开启和退出系统

一、 开启《创盈门窗设计优化管理系统》

和其它Windows应用软件一样，您能够选择多中方法。
最直接方法是双击屏幕上《创盈门窗设计优化管理系统》快捷方法图标（以下图）

您也能够在“开始”菜单中单击“程序”，找到《创盈门窗设计优化管理系统》来运行。
当然，您还能够在“我电脑”或“资源管理器”中开启《创盈门窗设计优化管理系统》。

二、 退出《创盈门窗设计优化管理系统》

有多个方法退出《创盈门窗设计优化管理系统》。
1． 单击主界面标题栏右边窗口关闭按钮
2． 按 Alt+F4
3． 单击主界面标题栏左边图标，选择“关闭”菜单项
4． 双击主界面标题栏左边图标

创盈门窗设计优化管理系统之快速入门

在本快速入门中，将以建立一个实际工程为例，向您演示软件具体操作，您能够跟随软件演示来具体操作一下，体会软件建立工程快捷和方便，我们将尽可能把本入门做具体，成为您以后参考：

1>开启软件，在桌面上双击“创盈门窗设计优化管理系统集成版 ”快捷方法，出现以下界面：

这是试用版本提醒，正式版本将没有这个提醒，点“确定”按钮，直接进入下面界面

2>这是登陆界面，选择用户名“管理员”，默认密码为空，直接按“确定”按钮继续（操作员管理能够到系统维护à操作员管理中操作，现在先不管这些）

3>这就进入了软件主界面（以后我们大部分操作全部在这里进行），以下图：

4>在上界面中，单击“工程”à“新建工程”，出现以下界面：
从其它工程拷贝数据，就是以其它工程为模板，把其它工程已经建立好窗型信息（包含代码、数量等）拷贝过来，达成快速建立工程目标。假设以前工程协议号是，名称是淄博商厦，则拷贝数据以后，新工程协议号为-1，名称是淄博商厦-1，窗型数据信息和以前工程一致。

在上界面中“工程协议号”项填写协议号，如“0101”；

工程名称项填写工程名称，如“东一街花园小区3号楼”；

委托单位就是工程甲方，即工程给谁做，它管理在我们软件用户管理中，这里下拉框列出就

是用户管理中输入用户信息，能够默认“淄博创盈软件开发”；

开工日期和完工日期，依据情况填写，直接选中要修改年或月或日，直接填写即可，这里也不作修改，以默认日期；工程备注就是工程部分简单备注信息，能够不填写；

窗洞尺寸下通常选“实际尺寸”（实际尺寸和洞口尺寸区分是：在输入窗型尺寸时候，比如：1500x1500，到底1500是窗型尺寸还是洞口尺寸，假如洞口尺寸是1500话，则窗型尺寸一定比1500小，应该等于1500－洞口间隙之和；
不过，现在工程实际通常尺寸全部是指实际尺寸，即窗子尺寸，不是洞口尺寸），填写完成，以下图：

5>填写完成后，单击“下一步”，进入下图：

因为电脑分辨率不一样，显示窗型多少，和您分辨率相关（这是1024*768分辨率下界面）,这个界面是我们建立工程时候，反复操作一个界面，它大致操作步骤为：

① 在上面推拉窗、推拉门、平开窗、平开门、固定窗、组合窗中选择不一样类型窗型（软件里门窗就分这几类，包含系列分类也是这多个）

② 指定了窗子类型，则能够上下翻动(或使用鼠标滚轮)浏览软件里存放这类型不一样窗型，如：推拉窗里面可能有简单双推拉、三等分推拉、三不等分推拉、带上亮一体推拉等

③ 选择好具体窗型，单击“添加单窗”进行设计，输入具体尺寸（能够多个窗型一起输入）

④ 假如是组合窗（组合窗，简单说就是不是一个整体窗子，如：上面一个固定窗、下面一个推拉窗、中间一根拼料，这个窗子中上下两部分是分开，不是一个整体）则进入“添加组合窗”进行设计，也支持一个窗型多尺寸输入

⑤ 以一样方法，添加单窗和组合窗，直到工程中窗型全部添加完成

⑥ 工程清单能够查看已经添加到工程窗型，能够对这些窗型进行修改、删除操作

⑦ 工程样图，则自动生成全部窗型工程甲方图纸（简单说，就是把窗型代码、尺寸和图形信息放到一张纸）

⑧ 窗型全部添加完成，就能够进行计算下料了。

下面，我们就根据上面说，来具体添加窗型：
6> 找到“推拉窗”页面，即里最简单那个双推拉，即，单击它，它上面会出现说明性文字（其它窗子也是这么，单击出现说明性文字），然后双击这个窗型或单击“添加单窗”按钮，即，出现以下界面：

7> 在上面界面中,图所表示（这么就能够编辑了），输入窗型宽度，如1450按回车键，系统自动跳转到下一个要输入区域，高度输入1450按回车键，代码输入C1按回车键，数量（也就是做多少樘）输入10，此时右边窗型改变为（根据咱输入尺寸百分比绘制）（注意：临时不要回车键，假如回车话，系统会自动再建立一行相同数据），图系统自动创建了一行相同数据（这就是软件同一窗型多个尺寸输入优势，也就是说工程中双推拉有大有小，能够一起输入，降低了反复选择窗型麻烦，节省了您宝贵时间，最关键是降低了犯错几率）到这里修改就和刚开始输入一样了，输入宽度1250回车，高度1650回车，代码C2回车，数量25（注意：临时不要回车键，假如回车话，系统会自动再建立一行相同数据，相关数量后回不回车问题取决于是不是最终一个窗型，假如不是最终一个窗型，那么就回车，系统会自动创建，再输入；假如是最终一个话，就不要回车了，表示所选这个窗型全部尺寸全部输入完成了），此时整个界面成为下图（窗型按百分比绘制）
虚线是窗洞尺寸，洞口间隙可到“系统维护－>参数设置－>报表设置中窗型是否绘制窗洞”去修改；设置为“否”则设置成不绘制洞口尺寸. 具体参见报表设置

在第二行数量25后回车，继续输入宽度800回车、高度900回车、代码C3回车、数量30（不回车，输入完成；假如您回车了，会出现以下图系统自动建立了一行，选中最终那行，单击900即可，然后单击即可删除不要窗型），到此，这个窗型尺寸咱就不输入了，3个不一样尺寸双推拉，当然在实际工程中，您能够依据情况输入，最终界面为

窗型尺寸输入完成，紧接着需要做就是选择做这个窗子用哪家型材（不一样厂家，下料长短不一样；假如不选择哪个厂家型材话，可能造成犯错）单击按钮，出现以下界面（在这个界面中能够选择用哪个厂家，哪个系列和是否带纱扇、铝滑轨）

就根据默认情况，选华健型材à70推拉窗，不带纱扇，不带铝滑轨，单击返回到原来界面；单击按钮选择配件：
“标注属性”按钮用来调整窗型图45度焊接（塑钢门窗即为这种画法）还是叉接（一般铝合金门窗即为这种画法）；还能够调整梃位置尺寸线标注位置（即标梃上端、中间还是下端等等），具体见最终《常见问题解答中第15个》说明
单击按钮，出现界面选择玻璃（玻璃里面列出是玻璃数据厂家中输入不一样玻璃玻璃规格；玻璃单层和中空全部是一层玻璃，这里中空是严格意义上中空，即认为是一层；假如选双层玻璃话，则第一层和第二层玻璃全部要选择）选单层玻璃、5mm白色，单击返回到原来界面，这个窗型就算输入完了（输入尺寸、选型材配件玻璃）在界面中单击“确定”即可（假如您没有选择型材配件玻璃话，系统会给您提醒），系统又回到了上面第5步中界面，以下图

相关系列、配件和玻璃选择说明：

相同类型窗，比如全部是推拉窗，假如以前选择过系列、配件和玻璃，再建相同类型，默认是以前选择过系列、配件和玻璃，（会在下面状态栏提醒）不用重新选择；假如系列不一样，能够重新选择。

假如新建窗，以前没有选择过相同类型窗，则提醒以下：

等候添加下一个窗型。我们先不添加，能够先看一下“工程清单”和“工程样图”，单击“工程清单”按钮，以下图

列出了我们刚才做那3个窗子，您能够修改、删除和移动次序，填写安装位置等。
单击“工程样图”按钮（会提醒您先保留工程数据，再打开样图），则出现我们样图：

7> 关闭上面界面，返回继续添加。上面增加了一个最简单双推拉窗，添加其它简单窗步骤和它一样，我们不再操作。我们再添加一个稍微复杂组合窗，比如我们常说上固定、下推拉组合窗。

在这个界面中，单击按钮，出现以下界面

这个界面是我们做组合窗界面，全部操作全部在这里完成，组合窗设计，我们根据从上到下、从左到右次序来做，也就是说先把组合窗拆分成部分，一个一个做，我们刚才说那个上固定下推拉窗，先做上面固定再做下面推拉。
首先，找到固定窗页面，单击
使用鼠标滚轮也能够实现翻页
这里就列出了图库中全部固定窗，找到我们固定

双击，就自动进入到左上角区域

就象我们设计单窗那样，窗型进来第一件事情就是选择型材配件和玻璃，选中“窗型1”（系统自动标识，第一个加窗子叫窗型1，第二个叫窗型2….；拼接料也是这么子，第一个加叫拼接料1，第二个叫拼接料2….），,以下图，窗型1变红，同时下面系列、玻璃、配件能够使用
单击系列按钮

选华建型材à90固定窗，单击“确定”按钮返回；
单击选配件；
选玻璃,单击“玻璃”按钮

选择单层、5mm兰色，“确定”按钮返回

到这里，上面固定就设计完了， “窗型1”为选中状态（以它为参考点，开始加拼接料了）,找到下面“拼接料”页面，单击

找到横拼接料标识（这里只用横和竖两根线表示拼接料，具体用什么料，会让您选择）
双击（设计组合窗里窗型、拼接料全部是找到后双击，即可加入），出现下图

在这里找到所要厂家、系列下拼接料，需要说明是：拼接料分整料和零料，假如选择零料，则能够输入长度范围进行查找；整料话，直接选择，输入长度即可。这里，选择华建铝材à连接型材固定窗76812拼条，在下面实际厚度输入2，实际长度（窗子多宽，它就多长），假如我们要做组合窗宽度就是1500话，输入1500，单击确定按钮，系统会问您这根拼接料加到参考窗型（窗型1）什么位置，有右方和下方，这里选下方，确定后，界面变成下面样子
同时，拼接料1默认为选中状态，

提醒：必需 “拼接料1”为选中状态，因为推拉窗是放在“拼接料1”下面，而不是固定下面，尤其对复杂组合窗，选中相正确基准位置是很关键
找到推拉窗页面，图
，找到要加入推拉窗
双击，开始加入，出现以下界面
一样是问询您加入位置，仍然选“下方”

现在界面变成了这个样子，就像刚才加入固定窗首先选系列、玻璃一样，这里也要选系列和玻璃（这是我们反复强调，假如以前选择过相同类型，系统会默认新加窗，也是以前选择那些系列、配件和玻璃）

到此，这个组合窗样子就设计好了，至于尺寸，能够在以下所表示区域统一修改

这里做一个组合窗整体1500x1500规格，根据以下输入
窗型
尺寸
窗型1(上固定)
窗型2（下推拉）
宽度
1500
1500
高度
498（考虑到拼条厚2mm）
1000
输入完成，应该以下图
此时，窗变为

尺寸输入完成后，单击“重新绘制”按钮，则窗型就是输入尺寸百分比绘制，以下图

这就是根据您输入尺寸，百分比绘制后组合窗样子，假如符合咱要求了，单击“绘制完成”按钮，以下图

弹出以下界面，要求输入这个组合窗代码和数量
输入代码C4、数量20樘，单击“确定”按钮，就Ok

这么一个1500x1500上固定下推拉组合窗就完成了（上面换成圆弧也是一样操作），假如我们还有这个组合窗其它尺寸，如：除了1500x1500，工程可能还有其它尺寸也是上固定下推拉窗型，这里能够一并输入，比如，还有一个1200x1500，这里能够把尺寸区域做以下修改
窗型
尺寸
窗型1(上固定)
窗型2（下推拉）
宽度
1200
1200
高度
498（考虑到拼条厚2mm）
1000

选中拼接料1，此时图变为：
对于拼料内容按钮，则能够在拼接料位置写上些文字内容，单击“内容”按钮，出现以下对话框
输入80拼条，单击“确定”

这么就对1200x1500窗子设计完了，单击“重新绘制”（更改了尺寸后，单击它就能够按百分比重新绘制），出入以下界面

到此，假如样子符合要求了，象刚才那样，单击“绘制完成”按钮，输入新代码、数量

单击确定，这个1200x1500添加完成，总以下显示

我们就不在更改这里尺寸了，这个就算完成（您能够依据工程情况，更改尺寸、建立任意多组合窗），单击总“确定”按钮，以下所表示

系统出现以下提醒
这里意思就是把我们辛辛劳苦做这个组合窗以后做个模板保留起来，等到再有工程用到这个窗子时候，我们就不用再一个一个组合了，直接调用以前保留就能够。单击“是”，就保留，保留到系统图库“组合窗”页面，以下图；假如以前已经保留过了或不想保留，能够单击“否”，不保留。

一样在设计组合窗界面中也有“组合窗”页面，图

务必注意：
1． 能够单窗和单窗组合，也能够单窗和组合窗组合
2． 不能组合窗和另一个组合窗来组合

至此，我们演示工程，就建立完了，做了3个简单推拉窗、2个上固定下推拉组合窗（您实际工程，也根据这么，是单窗，加单窗；是组合窗，加组合窗，到全部添加完成），一样能够查看“工程清单”和“工程样图”，以下：

看完“工程清单”和“工程样图”，我们就能够计算下料了，单击“计算下料”按钮，图

其后，什么材料属于框料，什么属于扇料，可到系统维护－>参数设置去设置。那里设置是材料类别，只要属于这个类别材料全部统一处理。比如，您指定推拉框类别是框料，那么全部类别是推拉框型材全部将认为是框料。参见怎样设置属于框和扇材料类别

选择型材和配件下料种类及是否重新生成报表,确定.

工程自动计算添加到里面全部窗型料，包含型材、配件、玻璃（关键由窗子公式决定），依据工程量大小不一样和电脑配置不一样，用时间也不相同，下料完成后，出现以下界面:
分别是型材优化设置和玻璃优化设置

在这个界面中，先说型材设置：
①关键区域列出了工程用到型材，每个型材代码前有选中框，能够选中或去掉选中，全部更改全部只对选中起作用，能够一次选多个一起更改，这里我们选中7001边封，以下图

②下面设置选项中：优化运算 指明型材是否优化，假如不优化话，直接把长度加起来，合算成整料根数（如有506x8,806x9,1006x10 合算成6000就是（506×8＋806×9＋1006×10）÷6000）；调用零料库，指明是否调用以前零料（如要切1506，假如零料库中有1540，能够先用1540），调用打勾，不调用去掉勾；剩料入库，指定一个标准，如300，则优化完料头≥300给出一个报表；料头限定，打勾限定，指明范围如60－800，则优化时候，要么料头小于60，要么大于800，这对于主框料是有用，因为以后可能极少用到60－800之内这种长不长、短不短料，不打勾，则不限定；定尺优化，打勾限定，指明整料长度范围如4000－6000，则不一定非用6000整料，能够用5800、5600等料，这对于提升优化率是很有效；切割种数，说白了就是调整切割锯次数，比如限制3种，则只能出现类似506*3,806*4,1005*1（506、806、1005各调一次切割锯，共3次）这么方案，而不会出现506*3,806*4,1005*1，456*1（需要调整4次切割锯）这么方案，这对于提升工人师傅切割效率是有效。
对于我们选择 T80-K3 80推拉框而言，指定剩料入库标准 400，料头限定 60－800，以下图：

③单击“采取这些设置”按钮，则更改后推拉框为

l 定尺精度：比如定尺时候，出现了长度为5689料
假如定尺精度是1mm话，那么报表将显示料长为5689
假如定尺精度是10mm话，那么报表将显示料长为5690
假如定尺精度是100mm话，那么报表将显示料长为5700
假如定尺精度是1000mm话，那么报表将显示料长为6000

l 定尺范围：

依据情况，假如定尺话，两种方法来选择定尺：
1 > 指定一个范围：如4000-6000，中间用-隔开，由软件来决定型材长度
2 > 指定多个长度：如5300,5700,6000，中间用逗号隔开，软件用这多个长度来优化

④去掉7001勾，选中7006和38X（III），更改她们设置，定尺优化 4000-6000，单击“采取设置”，表现出更改后，图

类似能够更改其它材料设置，玻璃设置，比较简单，以下图

点中左边5mm兰色玻璃，把毛坯添加到右边即可。选中左边2200*1720和*1600,单击按钮，则毛坯进入到右边，也就是说我们用它进行玻璃优化，图

有时候，我们自己不优化玻璃，让外面玻璃切割企业去优化，我们只要切好小玻璃，这时候，打勾即可。全部跟改完成，单击“优化”按钮，进行优化；有时候，不想优化，只想看门窗下料单，能够不优化，直接看下料单。
优化完成，就到了我们软件报表浏览界面，图：

看报表之前，有必需先熟悉以下这个报表浏览器工具栏：

需要说明一下，显示按钮作用：
为了放大报表区域，能够单击种红色按钮，关闭左边区域，全屏显示报表；显示就是再回显出左边区域。

1：选中单元格左对齐
2: 选中单元格居中
3: 选中单元格右对齐
4: 包报表充满一页A4纸，有时料极少，报表不满一张A4纸，此功效放大充满一页
5：合并单元格
6: 拆分合并单元格
7：把工程样图导出到Excel，一个窗型占一页纸
8: 在AutoCAD中绘制工程大样图
9: 在目前行前面插入一行
10：在表末尾追加行
11：删除行
12：统一行高，把全部行高度统一成一个数值
13：画线/抹线工具，能够画表格线或抹掉表格线
14: 在目前列前插入列
15：在表末尾追加列
16：删除列
17：撤消操作
18：恢复操作

l 这里需要说明一下和区分：

：把选中报表导出到Excel，对任何报表全部起作用

：把工程样图在Excel中显示，只处理工程样图报表

这里，我们一个报表一个报表看一下：

A．门窗下料表样式1，也就是我们常说门窗下料单

特点：
a.指明每个窗用型材长度、数量；配件数量；玻璃数量；组合窗料不合并，每个组合部分单独显示
优势：
a．报表类似于Excel，您能够在上面任意单元格修改、编辑
b. 报表能够导出到HTML和Excel格式，供深入数据处理

新版本增加了扇加工图显示，如：
只有在窗型所选系列公式那里增加了扇加工图公式，这里才能够绘制出扇加工图，具体参见《扇加工图公式》

B．门窗下料表样式2，也就是我们常说门窗下料单

特点：
a.指明每个窗用型材长度、数量；配件数量；玻璃数量；相同材料全部合并显示
优势：
a．报表类似于Excel，您能够在上面任意单元格修改、编辑
b. 报表能够导出到HTML和Excel格式，供深入数据处理

C．门窗下料表样式3，也就是我们常说门窗下料单
特点：
a.指明每个窗用型材长度、数量；配件数量；玻璃数量；相同材料全部合并显示，型材在左，配件在右

D．门窗下料表4：

E:工程下料总表：
F：下料汇总表：有横向汇总、竖向汇总、横向5窗表、竖向6窗表、全部汇总表和相同单窗分别汇总等多个样式。相比前面门窗下料表1-3，全部是一个窗一张表，费纸；这里表全是多个窗放在一起，以下：

G：型材下料单：指明每种长度料全部是分别用在哪些窗型上面，以下：

H：门窗分系列表：指明每个系列窗信息，平均重量，即我们常说出材率

I．门窗工艺表，显示门窗V口工艺表
特点：
a.指明需要开V口材料V口深度、位置，用图形直观显示出来

注意：只有在公式维护那里，编写了V口公式，这里才会列出V口工艺图.

J．单窗成本表，显示单窗成本分析

特点：
a.指明每个窗型中型材、配件、玻璃各自成本情况

注意：这里成本分析，只包含材料费用，不包含费用和利润等；假如想要包含费用和利润单窗分析，看下面 单价组合分析表

K．门窗单价组合分析表:有带窗型和不带窗型2种样式

这个报表里面数据能够编辑后，统计汇总数据自动改变，红色数值就是自动计算出来，不是手工输入。
L．工程样图，供甲方审核大样图
工程样图报表样式有两个，能够到 系统维护-参数设置-杂项设置 去更改，以下

软件同时提供工程样图导出到Excel和CAD处理方法，以下：

M．玻璃成品汇总，汇总工程中玻璃净面积，每个窗型玻璃宽度、高度、数量

按窗型汇总：每个窗玻璃单独列出，不一样学尺寸相同也不合并
按尺寸汇总：不分是哪个窗型，相同尺寸合并显示

N．玻璃成品汇总（扇固分开）：把每个窗扇玻璃和固定玻璃分开显示，以下：

O：扇加工尺寸表，汇总工程中每个窗扇和纱扇下料尺寸（是依据公式扇加工图计算出来）

P：工程下料总表：每个窗占一行数据，把下料表现出来。
Q：型材优化表，每种材料具体切割方案

注意：型材优化，依据 系统设置-参数维护-报表设置 不一样，而稍有差异，以下：

P.零料入库表：依据型材优化料头入库标准设置，把大于一定标准料头统计出来，并可入库，以后优化使用

Q．玻璃优化表，具体玻璃切割方案：假如玻璃不优化或外购玻璃，就没有这个报表。

注意：

1> 一页放6个切割图，所以，假如数据比较多话，和Excel类似，有结果图1，结果图2,………

2> 这是门窗软件里面自带玻璃优化，出优化方案；假如您想要更专业优化效果，能够到我们网站

Http://.com/shengji/SDCY_BLYH.rar 下载我们专业玻璃优化工具

R．材料采购表，具体材料汇总信息，指导购料，包含三项统计表、型材统计表、配件统计表。

注意：这里面还包含一个，附件提料汇总表，能够分出每个配件是在车间用（A表示），还是到工地用（B表示）；至于一个配件，到底是车间用，还是工地用，在配件公式，决定：

S．材料预算表，具体材料汇总信息，指导购料，指明购料金额

注意：材料预算表有3个，关键是考虑，优化假设用100支料，预算时候，能够分别乘以一定倍数，以下：

T．工程量统计表，具体门窗面积信息，累计门窗面积

注意：有两种统计方法，另外一个是 根据安装位置 来统计工程量，安装位置，在建立工程工程清单里面能够修改，以下：

U．工程预算汇总表，具体材料成本、费用、税率等

注意：这里也有3个表，和材料预算类似，也有3个，也是系统设置，参数维护，量化系数缘故。

V．门窗工程成本分析表：另外一个形式报价表：

W．按窗型报价表1（有时候，工程需要按窗型不一样来报价）

X．按窗型报价表2：

Y．工程结算表：

Z: 门窗工程报价明细表

到此,快速入门结束,您能够经过刚才演示,大致了解本软件建立工程实际步骤。您能够再根听说明书或软件自带操作演示学习软件其它操作，能给您处理工程中实际问题，切实能够为了带来效益是我们最大心愿 ！
第二章 厂家数据管理

本章介绍是怎样把企业型材、配件和玻璃信息管理起来，为以后公式管理、仓库管理和工程管理建立最基础数据。以后在建立公式和仓库管理时候，用就是这里数据信息。

下面就根据型材、配件、玻璃次序来说明。

第一节 型材管理

在主界面中单击“厂家数据”菜单，选择“型材管理”，出现以下界面：

在这个界面中能够增加、删除、修改型材厂家数据。

在此界面中，左边是软件内置450多家型材数据，材料、截面参数等均已输入完成，用户只需找到，点投入使用即可，投入使用时候，提议不要生成全部系列公式，因为一个厂家几十个系列，用户用也就5、6个，把数据投入使用后，到图库公式-门窗公式维护那里，把您用到系列公式生成一下即可。

同时，也许可用户新增厂家，点添加按钮即可；右边已经投入使用厂家，双击，能够更改是否常见。

“修改价格”按钮能够统一修改所选择厂家全部型材和钢衬（两个价格中间用逗号隔开）价格。“常见厂家”按钮见问题解答部分。选择一个厂家，单击下一步，出现以下界面：

在这里能够增加、删除、修改及拷贝新建型材系列信息。拷贝新建就是以一个系列为模板，快速建立另一个系列，把型材信息和公式信息全部拷贝。
选中一个系列，“下一步”显示这个系列型材：

在这个界面中维护型材信息，能够增加、删除、修改型材信息，包含代码、名称、米重、长度和价格信息。（注意：在输入型材信息时候，尤其是塑钢型材，指定型材类别很关键，后面公式生成就是依据这里来，具体能够参考问题解答中自动公式生成部分。）增加界面以下：

注意：假如多个系列共用一条型材信息，能够把这条型材通用到这多个系列，以下图：

输入完型材信息后，假如是钢衬，要在是否钢衬中选择“是”，这么在统一修改厂家价格时候才会生效。

★★★ 相关类别：输入型材信息时候需要指定型材种类，也就是指明它是什么料：框料、扇料等，方便在公式编辑时用到（能够参考问题解答中公式自动生成部分）。这里“类别设置”能够增加、删除、修改类别，图：

这里列出是全部这个系列用到料，您也能够编辑，增加出现窗口：

在这里输入类别名称，而且指定它用到什么窗型中，比如：推拉框就用到推拉，平开不用，所以选择推拉窗和推拉门，其它空着（假如全部窗全部能够用话，单击“通用”按钮即可），保留后就能够使用了。
★★★ 相关绑定：所谓绑定就是这根料下料时候，跟着这根料一起下料型材，比如：钢衬问题，当框大于一定数值时，就需要加钢衬，而且钢衬长度是框长度减去一段，这就是绑定基础意思，图：

这里显示就是：主型材长度大于500时，穿钢衬，钢衬长度是主型材下料长度L-100，下1根。
您也能够在这里增加、删除、修改绑定信息,图：

选择辅助料，然后填写什么时候下料（长度限制）、下多少（数量）、下料时候怎样计算（L减去多少），保留即可。

第二节 配件管理

在主界面中单击“厂家数据”菜单，选择“配件管理”，出现界面和“型材管理”中一样，全部是显示厂家，选中一个厂家，单击“下一步”，出现界面：

在这里，您能够编辑配件信息，单击“增加”按钮，出现以下界面：

在这里输入配件信息，包含代码、名称、规格、单位、单价和是不是取整（取整则数量不许可有小数，不取整是许可）。

相关配件类别和型材类别设置方法是一样，不再赘述，只要注意一定正确选择类别即可。

相关绑定信息，方法和型材一样，举比如：1把锁配两个自攻丝，就是这个类型：

第三节 玻璃管理

在主界面中单击“厂家数据”菜单，选择“玻璃管理”，出现界面和“型材管理”中一样，全部是显示厂家，选中一个厂家，单击“下一步”，出现界面：

在这里列出这个玻璃厂毛坯信息，您编辑这些信息 ，单击“增加”出现以下界面：

在这里输入玻璃毛坯信息，代码、长度、宽度、厚度和颜色、价格，保留即可。

第三章 图库公式

有了厂家数据，就能够给窗型建立公式了，本章维护是系统窗型和公式，这些是以后建立工程依据和基础。
第一节 通用公式库

本节介绍是窗型图库用到公式，有了这些公式，画出窗型公式就能够自动生成了。
相关对通用公式介绍，参见《常见问题解答2通用公式是做什么用？》

通用公式，说白了就是抛开具体厂家俱体系列来看待窗型公式。各个厂家系列不一样，差异在于她们各自型材截面参数不一样，而推导窗型公式时所套用方法是一致。通用公式，就是公式套用方法一个统计，有了它，就能够生成各个具体系列公式。相关通用公式具体应用参考问题解答中公式自动生成部分。这里只是尤其强调一点：假如您对窗型通用公式不是很了解话，轻易不要修改这里。

假如碰到建立工程时，出现尺寸差错，能够从具体系列公式去修改，因为那里公式全部是数字化了，比较直观。

另外，需要说明是，一说到公式，我们应该清楚：

l 不一样窗型，公式不一样
l 不一样厂家、不一样系列，同一个窗型公式也不一样
l 同一个厂家，不一样系列，同一个窗型公式也不一样
l 全部公式，全部是指单个窗型用量
基于以上说明，在我们编写、修改公式时候，一定要注意修改是哪个系列、哪个窗型公式。
单击“图库公式”菜单“通用公式库”项，图：

在这个界面中，对各个部分介绍以下：
1.选择图形：分为五种：推拉窗、推拉门、平开窗、平开门、固定窗,选择图形，会列出对应公式
2.公式区：这里分型材、配件、玻璃三种，能够相互切换
3．图形移动区：能够前进和后退浏览；能够选择是推拉类还是平开类
4．公式中用到参数信息：您能够编辑这些信息，来满足公式需要（大部分是型材截面属性参数）
5．公式控制区：您能够增加、删除、修改公式；还能够调整公式次序
6．公式材料区：显示公式中用到类别名称
对于这种列表形式怎样选择？

如上图所表示，在列表黑箭头和红色演示区域，单击左键即可选择
7．类型：分为铝和塑，分别对应铝合金和塑钢两类窗型通用公式。
举例：比如要给双推拉扇做公式

A. 首先选择3区“推拉窗”按钮
B. 做型材公式，切换到2区“型材公式”，6区材料对应改变
C. 选中6区某种材料后，单击5区“增加按钮”，出现下图：

l 型材公式：所增加材料长度公式，这里没有具体数字，也没有具体材料，全是通用性质，比如：推拉框
W+2*焊接容量 2 支，在具体生成公式时候会替换成具体推拉框是哪个材料和把焊接容量替换成具体数值
l 公式数量：指单个窗子用量，能够是常数，如2，也能够是公式，如：w/2
l 下料方法是备注，能够填写任何内容

E．单击型材公式文本，然后选择型材料宽度名称，该名称就
会自动填写到文本。
F. 单击“保留”，即可。

公式分为：型材公式、配件公式、玻璃公式、V口公式（只有塑钢有V口公式）、公式块、扇加工图
相关左上角两个按钮说明：
l 锁定：假如通用公式已经编写好了，能够锁定，就不能随便修改了，解锁后才能够修改
l 函数：说明编写公式时注意事项和能够使用函数
l 型材公式、配件公式和玻璃公式，就是窗型下料三大件，全是通用，在具体生成后变为下料可直接使用公式，上图显示是型材公式，配件公式界面以下：

对于玻璃公式需要说明是
玻璃代码，假如是用在固定玻璃，在玻璃代码中请包含G，用在扇玻璃能够
依据情况填写，当成玻璃公式备注就能够。

在最终我们有个“玻璃成品汇总表（扇固分开）”，就是依据这里，包含G，认为是固定，不然就是扇玻璃
对配件通用公式，需要说明是它“发放”意思，有配件是在厂里面就组装好了，这么配件，发放那里填写A；有配件是到工地才使用，这么配件填写B
玻璃公式：

l V口公式：只有在塑钢中碰到，以
