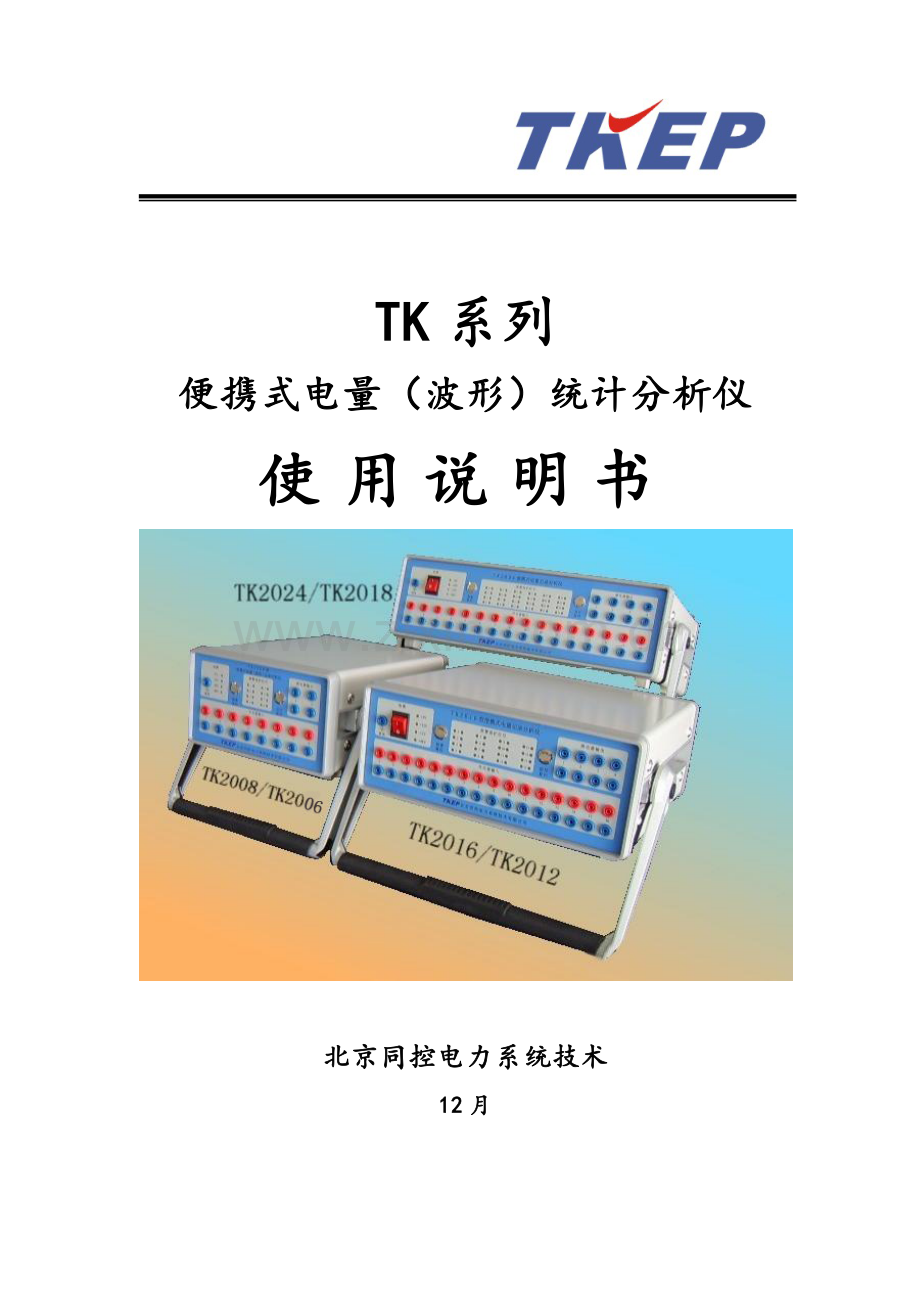

TK系列便携式电量记录分析仪说明指导书.doc

TK系列
便携式电量（波形）统计分析仪
使用说明书

北京同控电力系统技术
12月

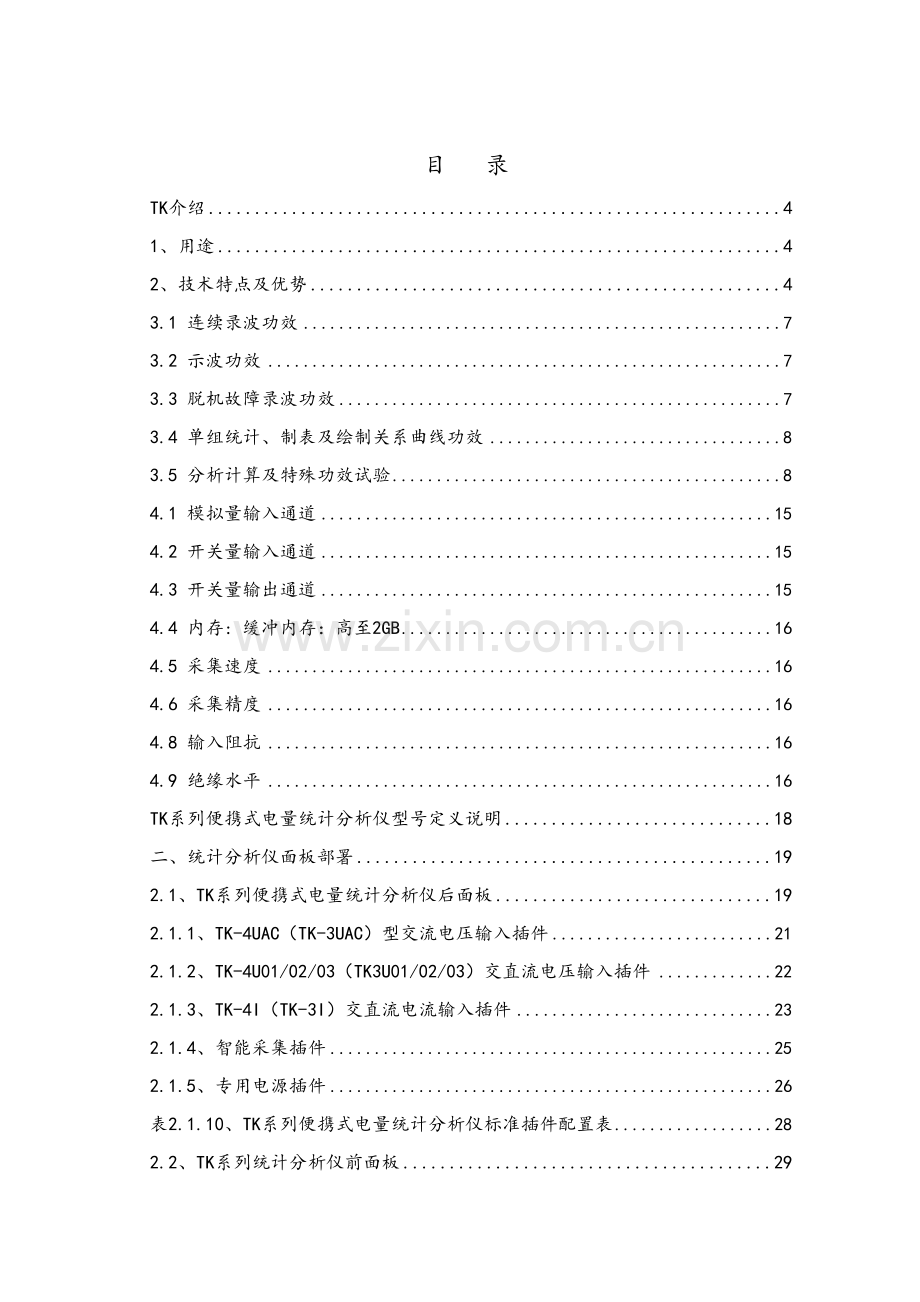

目 录
TK介绍 4
1、用途 4
2、技术特点及优势 4
3.1 连续录波功效 7
3.2 示波功效 7
3.3 脱机故障录波功效 7
3.4 单组统计、制表及绘制关系曲线功效 8
3.5 分析计算及特殊功效试验 8
4.1 模拟量输入通道 15
4.2 开关量输入通道 15
4.3 开关量输出通道 15
4.4 内存: 缓冲内存：高至2GB 16
4.5 采集速度 16
4.6 采集精度 16
4.8 输入阻抗 16
4.9 绝缘水平 16
TK系列便携式电量统计分析仪型号定义说明 18
二、统计分析仪面板部署 19
2.1、TK系列便携式电量统计分析仪后面板 19
2.1.1、TK-4UAC（TK-3UAC）型交流电压输入插件 21
2.1.2、TK-4U01/02/03（TK3U01/02/03）交直流电压输入插件 22
2.1.3、TK-4I（TK-3I）交直流电流输入插件 23
2.1.4、智能采集插件 25
2.1.5、专用电源插件 26
表2.1.10、TK系列便携式电量统计分析仪标准插件配置表 28
2.2、TK系列统计分析仪前面板 29
2.2.1、开关输入量 30
2.2.2、开关量输出 30
2.2.3、电源开关 30
2.2.4、复位按钮 30
2.2.5、保护报警指示灯 30
2.2.6、信号复归按钮 30
2.2.7、相关越限报警和过压保护说明 31
2.2.7.1相关越限报警说明 31
2.2.7.2相关过压保护说明 31
三.上位机处理软件----TK系列软件包说明 32
3．1 TK系列 软件安装 32
3.2 TK系列软件组成 36
3.3.上位机配置 36
3.3.1、显示器分辨率 36
3.3.2 以太网配置 37
3.3.3 打印机安装和配置 37
3.4、TK系列软件开启方法 37
3.5 、TK试验功效管理组件TKManager说明 38
3.5.1、‘公共参数配置‘说明 38
3.5.2、使用试验模板进行试验步骤： 41
3.6 TK系列软件主窗口说明 44
3.6.1. 标题栏 44
3.6.2 菜单栏快捷列 45
3.6.3 工具栏 45
3.6.4. 通道名区 45
3.6.5. 绘图区 45
3.6.6. 幅值标度区 46
3.6.7. 时标区 46
3.6.8. 状态栏 46
3.7. TK系列软件主功效项功效 48
3.7.1.“文件” 48
3.7.2.“试验设置” 48
3.7.2.1、“参数设置” 48
3.7.2.2、“模板管理” 49
3.7.2.3.“连续录波操作” 49
3.7.2.4.“特征试验（单组统计）操作” 49
3.8、TK系列软件工具栏按钮说明 49
四. TK系列软件使用说明 50
4．1、 “文件”菜单功效 51
4.1.1 “新建”命令 51
4.1.2 “打开”命令 52
4.1.3“保留”命令 52
4.1.4 “保留部分波形”命令 52
4.1.5 “另存为”命令 53
4.1.6 “保留为EXCEL格式”命令 53
4.1.7 “保留为Comtrade格式”命令 53
4.1.8“打印“命令 53
4.1.9 “保留为图形文件”命令 53
4.1.10“退出“命令 53
4.2．“试验设置”菜单功效 53
4.2.1 “通常设置”标签页功效 54
4.2.2 “模拟通道”标签页功效 60
4.2.3 “计算通道”标签页功效 64
4.2.4 “开入通道”标签页功效 70
4.2.5 “开出通道”标签页功效 71
4.2.6“其它选项”标签页 72
4.2.7 相关“设置”标签页几点说明 72
4.3．“开启录波”按钮 73
4.3.1 连续录波方法 74
4.3.1.1 预录手动开启连续录波方法 74
4.3.1.2 预录开关量开启连续录波方法 74
4.3.1.3 预录模拟量开启连续录波方法 74
4.3.2 单组统计（特征试验）统计方法 75
4.3.2.1 数据统计 76
4.3.2.2 数据删除 76
4.3.2.3 关键通道‘突出显示’功效 76
4.3.2.4 ‘自动调档’功效 77
4.3.2.5 绘制某两个或多个通道特征（关系曲线） 77
4.3.2.6 发电机开路特征试验 78
4.3.2.7 发电机短路特征试验 79
4.3.2.8 发电机转子交流阻抗特征试验 79
4.3.2.9 发电机电话谐波因数(波形畸变率)特征试验 79
4.3.3 “分析”命令 79
4.3.3.1 通常分析 79
4.3.3.2 选择分析通道 80
4.3.3.3 确定分析起始时间 80
4.3.3.4 谐波分析 82
4.3.3.5 向量分析 82
4.4．“打印”菜单 83
4.5．“帮助“菜单 83
五. TK系列基于窗口通道曲线编辑 84
5.1 通道曲线选中 84
5.2 通道曲线上下拖动(平移) 84
5.3 通道曲线快捷缩放 85
5.4 曲线改变量部分局部放大 87
5.5 游标、幅值显示窗控制立即间差取得 87
5.6 绘图区背景颜色控制 89
5.7 绘图区栅格颜色控制 89
5.8 曲线左右拉伸及压缩 89
5.9 曲线左右平移滚动(漫游功效) 89
5.10 快捷键‘▲’‘▼’‘◄’‘ ►’说明 90
六、右键菜单说明 94
6.1、右键单击绘图区 94
6.2、右键单击通道名区 95
七、注意事项 97

TK系列便携式
电量（波形）统计分析仪介绍
1、  用途
TK系列便携式电量（波形）统计分析仪是基于虚拟仪器平台功效强大综合式实时录波、数据分析及参数测试试验设备。它集数据采集、统计、特殊工况捕捉、参数计算、性能分析、图形处理、表格制作及测试结果输出（打印或图形文件）于一体，适适用于发电厂、变电站、科研院所、大专院校、电气设备生产企业、大型工矿企业电气调试、检修、试验时动态录波、静态数据统计、电气设备性能分析、参数测定及故障录波。可做多种常规电气试验、高压试验、继电保护试验，如发电机（励磁机）空载饱和特征试验、三相稳态短路特征试验、发电机转子交流阻抗特征试验、发电机进相试验、励磁系统试验、开关动作特征试验、电能质量测试（含高至100次谐波分析、波形畸变率、电话谐波因数等）、变压器特征参数试验、CT（PT）伏安特征试验、CT10%误差曲线试验、直流系统各参数试验、同期（快切、备自投）装置特征参数试验、大电感设备直流电阻测试等等。
TK能够替换传统光线示波器、一般示波器、单一功效数字式录波装置、单一功效电气设备参数测试仪器、电能质量分析仪等，还可作为简易故障录波装置。能很好地处理工业现场动态试验过程不易统计、多通道静态试验数据统计接线复杂、试验数据人工分析困难等问题。做到一个仪器既能动态录波（含故障录波）、静态多通道数据同时统计、试验数据自动分析、被试设备电气参数自动计算、特征曲线（含校正曲线及推导曲线）自动绘制又能作为电能质量分析仪使用，极大提升现场试验自动化程度、极大提升试验效率、降低试验参与人员、提升后期试验数据分析效率及精度，根本将现场试验人员、质检人员从繁琐试验接线、数据人工统计、试验数据及设备性能参数地人工分析工作中解放出来。
2、技术特点及优势
2.1、灵活模块化结构设计：装置模拟信号输入采取灵活模块化插件方法，能够依据实际需要灵活配置对应输入插件，且软件能够自动识别多种输入插件，无需人工设定。
2.2、独特输入通道独立分档功效：全部模拟信号输入通道全部含有可程控4档量程，且每一路输入仅占用固定一对插孔，能够依据现场实际信号在上位机选择适宜档位，且无须改变外部接线及输入插孔，使得TK含有超强信号适应能力。
2.3、独有信号跟踪和自动调档功效：仪器能够依据外部信号改变自动调整各输入通道工作档位，使得仪器能在极大信号改变范围内确保最好测量精度，根本处理特征试验时小信号测量精度问题。
2.4、独创超量程报警及过压保护功效：仪器含有我企业独创超量程报警及快速过压保护功效，根本处理因信号接错或过压而烧毁仪器安全问题，现场使用愈加安全可靠。
2.5、周全安全设计：电压信号输入端子和电流传感器信号接口端子采取不一样口径插孔，可有效预防因电压、电流信号接错位置而造成仪器损坏，根本处理因人为失误而损坏仪器。
2.6、极高数据采集频率及统计时长：仪器含有高至全部通道同时51.2kHz采集频率、2GB内存，使得TK能极好满足高速采集要求及长时间录波要求。
2.7、实时录波和示波功效完美组合：仪器不仅含有独立示波功效，还能够在实时录波同时开启示波器功效，使得操作者在试验时不仅能实时掌握宏观动态过程，同时还能实时观察微观瞬时改变。
2.8、直流信号独特时域滤波方法：全部交直流通用电压插件除含有3种常规硬件滤波器（滤除1800Hz以上谐波、滤除300Hz以上谐波、滤除50Hz以上谐波）外还设置有三种时域滤波器（10mS滤波、3.33mS滤波、2.5mS滤波），使得仪器能很好统计脉动型直流信号（如可控硅整流信号）直流量改变过程。时域滤波器超小滤波时间常数在满足一般滤波要求前提下，根本避免了一般滤波器引发边缘失正严重问题，能够极好再现直流量突变过程（如强励过程、逆变过程、跳灭磁开关时转子电压反压过程）。
2.9、灵活录波触发方法：装置含有预录手工开启、预录手工停止、预录电气量越限开启、预录开关量变位开启，使得现场录波愈加简单易行，根本处理现场试验操作和录波操作难以配合问题。
2.10、丰富模拟信号输入插件：TK系列提供丰富模拟信号输入插件，能够满足现场全部信号输入要求，包含高至V转子电压、低至75mV以下分流器输出电压、变送器输出20mA电流及多种交直流电压、电流信号。交直流电流采取高精度钳形传感器，在确保测量精度同时能极大简化现场测量电流接线。
2.11、有效值算法含有极好频率特征：交流量采取频率跟踪和真有效值算法相集合优异算法，根本处理了频率波动引发有效值计算波动问题，频率在1Hz~500Hz范围内计算无偏差。
2.12、极高测量精度：采取耐压能力极高、温度特征和线性度极好线性光藕替换常见霍尔传感器、根本处理了直流通道零偏和温漂过大问题，极大提升了直流量测量精度。全部通道测量精度确保在0.2%以内。
2.13、强抗干扰开关量输入回路：TK开关量输入回路采取48V电压，采取了严格抗干扰方法，避免因感应电压引发开入量测量犯错，且内部特殊设计实现了空接点和有源接点任意使用。
2.14、极高耐压水平及全隔离设计：全部电压输入通道之间、全部输入通道和机壳之间及仪器辅助工作电源之间全部含有2500V电气隔离水平。仪器使用愈加安全可靠。
2.15、丰富专用试验处理软件包：TK除含有通常示波、录波、静态数据显示和统计等常规统计功效外，还针对很多特殊电气试验项目设计了专用试验模式，如进相试验、发电机开路（短路）特征试验、同期试验、转子交流阻抗测试试验、CT（PT）伏安特征试验、变频器试验、开关动作特征试验、大电感设备直流电阻测试试验、直流系统参数测试等等，使得多种常规电气试验愈加简练、直观，操作分析更为简单。
2.16、丰富虚拟通道生成功效：TK内含丰富计算功效，利用直接测量物理通道数据，能够同时计算出小于24个虚拟通道（计算通道），如多种接线方法有功功率、无功功率、功率因数、各交流通道频率、三相系统正序、负序、零序分量、三相系统平均电流（电压）、交流量真有效值、脉动型直流信号直流量提取、变频器输出PWM交流波中变频正弦波电压电流信号提取及真有效值计算、自定义参数通道合成功效等等，使得现场部分不易直接测量信号变得轻易测量。
2.17、丰富特征分析和参数计算功效：TK内含丰富特征分析和参数计算功效，如能够依据不一样试验分别计算出发电机、励磁系统、调速系统、同期装置、CT、PT、变压器、直流系统、变频器、开关等等设备及控制系统特征参数及技术指标参数、交流信号谐波分析、任意个信号向量图绘制等等，节省了大量人工计算工作，试验分析处理及试验汇报编制变得不再复杂。
2.18、灵活图形处理及试验结果输出功效：TK统计数据能够按EXCEL格式输出方便于数据用于其它分析软件；图形、分析结果及试验备注输出能够直接打印或生成多个格式图形文档，便于直接插入试验汇报文档中。
2.19、图文并茂操作指导和帮助系统：TK随机提供详尽操作指导和帮助系统文件，并制成音像文件，让首次使用者能极其轻松学习熟悉仪器多种操作。
2.20、系列化产品线：TK系列便携式电量统计分析仪依据模拟量输入通道数量不一样，分为TK、TK、TK、TK、TK、TK2024多个型号。用户能够依据实际需要选择经济适用适宜型号。
3、 关键功效
3.1 连续录波功效
连续录波方法适适用于统计试验动态过程，以曲线方法描述每个量改变过程。
连续录波含有预录手工触发、预录手工停止、、预录开关量触发、预录电气量越限触发等开启录波触发方法及预录波功效。
TK灵活图形处理能力能够对所统计波形曲线进行多种缩放、拖动、漫游、裁取改变量及跟踪显示全部波形曲线各时刻对应值。
3.2 示波功效
示波功效为类似于示波器功效，能够实时观察一些被测通道信号改变过程。
3.3 脱机故障录波功效
TK系列电量统计分析仪含有脱机故障录波功效，能够将本装置看成灵活简易故障录波装置，能够对一些不易分析但又较常发生故障进行针对性临时故障录波。故障录波开启条件能够灵活设置。
3.4 单组统计、制表及绘制关系曲线功效
单组统计方法适适用于统计缓慢调整试验过程，实现多表计实时监测调整过程，以表格方法统计试验过程，并能够自动绘制任意两个量关系曲线。
单组统计时各个通道档位（量程）能够依据输入信号改变自动调整，使得仪器在极大信号改变范围内确保最好测量精度。
单组统计时关键关注多个通道采取数字表计方法显示，监视数据愈加轻松明了。
TK单组统计、制表、绘制关系曲线功效使得多种静态特征试验 （如发电机短路特征试验、开路特征试验及进相试验、转子交流阻抗特征试验、CT伏安特征试验等）试验接线大为简化，试验过程及后期数据处理极其简单。（只需TK及一人就能完成以上试验数据统计；数据处理工作则可由TK即时完成多种关系曲线绘制及打印输出，使得试验操作人员工作量降低到了最少，且可即时得到试验结果）。
3.5、 分析计算及特殊功效试验
TK含有丰富分析计算功效，经过实测数据能够分析计算众多参数并计算出多种计算量通道，关键有以下分析计算功效：
3.5.1 常规电气量：
交流量各次谐波有效值、真有效值、波形畸变率；单相及三相有功功率、无功功率、视在功率、功率因数、交流波形频率；三相系统正序分量、负序分量、零序分量；三相系统由相电压计算出线电压；三相系统六角图、任意个交流量矢量图；直流信号平均值、纹波峰峰值、纹波系数。
3.5.2 电能质量：
交流量各次谐波（100次以下）、波形畸变率、电话谐波因数、三相电压电流不平衡度统计、电压陡变（陡升、陡降）、电压偏差率统计、电压闪变（含短时闪变PST和长时闪变PLT）
3.5.3发电机开机特征试验关键包含：
转子交流阻抗特征试验（含功率损耗、转子阻抗、电阻、电抗、电感）、空载饱和特征试验、稳态三相短路特征试验、电话谐波因数试验（波形畸变率和电话谐波因数）、发电机进相特征试验等多种性能测试试验及参数自动分析。
具体试验以下:
3.5.3.1 励磁机空载开路特征试验：同时统计励磁机机端三相电压、励磁电流、励磁电压，自动绘制励磁机励磁电流---励磁机端电压空载特征曲线
3.5.3.2 励磁机稳定短路特征试验：同时统计励磁机三相电流、励磁电流、励磁电压，自动绘制励磁机励磁电流---励磁机电流稳态短路特征曲线
3.5.3.3 发电机转子交流阻抗试验：同时统计转子交流电压、电流，计算功率、功率因数、频率、转子阻抗、电阻、电抗、电感，自动绘制转子电压---转子交流阻抗特征曲线
3.5.3.4 发动机空载饱和特征试验：同时统计发电机机端三相电压、励磁电流、励磁电压，自动绘制励磁电流---发电机机端电压空载特征曲线，并修正空载饱和特征曲线得到气隙线。
3.5.3.5 发动机稳态三相短路特征试验：同时统计发电机三相电流、励磁电流、励磁电压，自动绘制励磁电流---发电机电流稳态短路特征曲线。
3.5.3.6 依据空载饱和特征曲线及稳态短路特征曲线计算非饱和电抗Xd、饱和电抗Xds及短路比Kc。
3.5.3.7 发电机电压波形正弦性畸变率测定试验：试验条件为空载额定转速及额定电压。同时统计发电机三相(线)电压UAB、UBC、UCA，仪器自动计算出各相电压基波~51次谐波电压值及各相电压正弦性畸变率。
3.5.3.8 发电机电压电话谐波因数试验：试验条件为空载额定转速及额定电压，同时统计发电机机端电压，仪器自动计算出各相电压基波~~100谐波电压值，并依据国家标准要求计算出相电压基波~100次谐波含量、电压波形畸变率及电话谐波因数。
3.5.3.9 进相试验：同时统计发电机机端三相电流、三相电压、变压器高压侧三相电流、三相电压、励磁电流、励磁电压、厂用电6kV两段线电压，并自动依据机端电流、电压、变压器高压侧三相电流、电压分别计算发电机有功、无功、功率因数、相位角、频率、变压器高压侧有功、无功Q_T、功率因数、相位角，再依据发电机参数(各电压点Xd、Xq、Xd’、Xd”、Xp)计算发电机内功角、发电机对变压器高压侧功角、系统功角（考虑线路阻抗），自动绘制发电机静态稳定极限曲线（红色）、15%裕度静态稳定极限曲线（橙色）、P—Q试验运行曲线、功角改变曲线。其中功角计算采取同时电抗折算法，即考虑不一样工况下同时电抗改变，以提升计算精度。
3.5.3.10 发电机甩负荷试验：录用甩负荷前后发电机三相电压、三相电流、功率、功率原因、频率（转速）动态改变过程，能够观察甩负荷后发电机转速、机端电压调整过程，考察调速系统、励磁调整器在甩负荷工况下调整性能。依据机端电压曲线自动计算出发电机超调电压，依据频率计算发电机转速超调量等参数。
3.5.4 励磁系统试验：
计算动态过程初始稳态值、峰值、终了稳态值、超调量、调整时间、上升时间、下降时间、时间常数、振荡次数、响应时间、响应比、顶值倍数、阻尼系数，试验方法为录制和励磁系统相关全部被试信号曲线并依据试验曲线自动计算出励磁系统各项参数：
3.5.4.1 励磁系统时间常数试验：录制励磁系统时间常数试验动态过程，包含机端电压、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，依据励磁电压（无刷励磁系统采取励磁机励磁电流）曲线自动计算出时间常数等参数。
3.5.4.2 阶跃响应试验：录制上、下阶跃响应试验动态过程，包含机端电压、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，依据机端电压曲线自动计算出超调量、上升（下降）时间、调整次数、调整时间等参数。
3.5.4.3 零起升压试验：录制零起升压试验动态过程，包含机端电压、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，依据机端电压曲线自动计算出升压上升时间、超调量、调整次数、调整时间等参数。
3.5.4.4 强励试验：录制强励试验动态过程，包含机端电压、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，依据励磁电压（无刷励磁系统采取励磁机励磁电流）曲线自动计算出顶值倍数、响应时间、响应比等参数。
3.5.4.5 发电机灭磁试验：录制发电机灭磁试验动态过程，包含机端电压、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，依据机端电压曲线自动计算出发电机电压下降时间、时间常数等参数。
3.5.4.6 逆变灭磁试验：录制逆变灭磁试验动态过程，包含机端电压、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，依据励磁电压曲线自动计算出励磁电压下降时间、最小电压、时间常数等参数。
3.5.4.7 跳灭磁开关试验：录制发电机灭磁试验动态过程，包含机端电压、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流、灭磁电流，依据励磁电压曲线自动计算出励磁电压下降时间、最大反压等参数。
3.5.4.8 发电机甩负荷试验：录制发电机甩负荷试验动态过程，包含机端电压、电流、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，计算有功、无功、频率，依据机端电压曲线自动计算出发电机电压超调电压，依据频率计算电机转速超调量等参数。
3.5.4.9 PSS试验：录制PSS试验动态过程，包含机端电压、电流、励磁电压、励磁电流、励磁机励磁电压、励磁机励磁电流，计算有功、无功、频率，依据机端有功功率曲线自动计算出震荡次数次数、调整时间、阻尼比等参数。并绘制出有功功率0.1Hz~1Hz之间各频率曲线。
3.5.5 同期装置校核试验：
输入量包含机端线电压UAB_G、线路侧电压UAB_X、机端三相电流IA、IB、IC、主开关辅助接点K_DL、合闸脉冲信号K_MC，依据UAB_G、UAB_X自动计算出滑差电压U_HC、滑差频率；试验过程自动显示同期相位图、全部选通通道及滑差电压实时曲线、UAB_G、F_G、UAB_X、F_X、U_HC、F_HC，依据合闸脉冲自动录用上述全部信号在合闸脉冲前后一段时间波形，并自动计算出合闸导前时间、导前导前相位、合闸冲击电流等特征参数。
3.5.6 快切装置（含备自投装置）校核试验
输入量包含母线线电压UAB、UBC、UCA，备用进线线电压UAB_II、工作电源进线线电压UAB_I，备用进线三相电流IA_II、IB_II、IC_II,工作进线三相电流IA_I、IB_I、IC_I、两个进线开关辅助接点、合闸脉冲信号、跳闸脉冲信号，依据UAB、UAB_II(或U_I)自动计算出滑差电压U_HC；试验过程自动显示同期相位图，依据合闸脉冲自动录用上述全部信号波形，并自动计算出合闸导前时间、导前相位、合闸冲击电流等特征参数。
3.5.7、直流系统试验
3.5.7.1 事故放电能力试验
同时录用事故放电试验时直流母线电压、冲击放电电流、充电电流波形，测得直流(动力)母线在冲击放电时电压值判定其是否符合要求。
3.5.7.2 负荷能力试验
同时录用冲击放电试验时各直流母线电压、冲击放电电流、充电电流波形，测得直流(动力)母线在冲击放电时电压值判定其是否符合要求。
3.5.7.3 连续供电试验
设备在浮充电状态下运行时，人为中止交流电源，在(500～1000)ms以内交流电源恢复供电，录用交流电源中止和恢复供电全过程母线电压、放电电流、充电电流波形。要求交流电源中止后，直流母线连续供电，直流母线电压波动值应符合要求。
3.5.7.4 电压调整功效试验
无级调压装置在浮充电状态下运行，人为模拟无级调压装置故障，使备用调压装置自动投入、录出直流(控制)母线电压、电流波形，其测试结果应符合要求。
3.5.7.5 稳流精度试验
充电装置在充电(稳流)状态下，交流输人电压在其额定值+15%，-10%范围内改变，输出电压在充电电压调整范围内改变，输出电流在其额定值20%～100%范围内任一数值上保持稳定，其稳流精度，均应符合要求。
3.5.7.6 稳压精度试验
充电装置在浮充电(稳压)状态下，交流输入电压在超出其额定值+15%、-10%范围内改变，输出电流在其额定值0%～100%范围内改变，输出电压在其浮充电电压调整范围内任一数值上保持稳定，其稳压精度均应符合要求。
3.5.7.7 纹波系数试验
充电装置在浮充电(稳压)状态下，交流输入电压在超出其额定值+15%、-10%范围内改变，输出电流在其额定值0%～100%范围内改变，输出电压在浮充电电压调整范围内任一数值上，测得电阻性负载两端纹波系数均应符合要求。
3.5.7.8 谐波电流测量
设备在正常状态下运行，使输出电流为设备额定电流，测量交流输入侧充电装置在运行中返回交流电网中各次谐波电流，要求第2次至第19次谐波电流含有率(%)符合要求。
3.5.7.9 开机时间
输入电压接通后，输出电压进入带宽直流额定输出电压时间间隔。标准值为0.1，0.2，0.5，1，2，5 s。
3.5.7.10 关机衰变时间
输入电压断开后，输出电压降低到额定值50%时时间间隔标准值为0.1，0.2，0.5，1，2，5 s。
3.5.7.11 开通（关断）过冲
额定输入电压和额定输出功率时，源电压通断时输出电压过冲峰值应给予要求为1%，5%或无过冲。
3.5.7.12 源电压调整率
额定频率及要求输入电压范围内，输出端子接电阻负载，50%额定负载时源电压调整率。
3.5.7.13 负载调整率
额定频率及额定输入电压下，输出端子接电阻负载，由空载到满载改变负载调整率。
3.5.8、PT、CT特征试验（和外部电源配合）
3.5.8.1 PT、CT 伏安特征试验：
3.5.8.1.1 PT、CT伏安特征试验同发电机空载饱和特征试验方法一样，同时统计PT、CT二次侧电流、电压，同时自动绘制伏安特征曲线，
3.5.8.1.2 依据伏安特征曲线修正得到气隙线
3.5.8.1.3 依据伏安特征曲线计算PT、CT拐点电压/电流
3.5.8.1.4 PT、CT饱和不饱和电感测量
3.5.8.1.5 PT、CT剩磁系数测量
3.5.8.2 CT、PT变比试验
3.5.8.3 CT、PT极性试验
3.5.8.4 CT 10%和5%误差负荷曲线绘制
3.5.8.5 CT角差试验
3.5.8.6 CT二次侧回路负载测试
3.5.8.7 PT、CT各绕组直流电阻测试
3.5.8.8 拐点电压/电流
3.5.8.9 CT正确限值系数测量
3.5.8.10 PT、CT仪表保安系数测量
3.5.8.11 PT、CT二次时间常数测量
3.5.8.12 CT暂态特征测试和分析
3.5.9、变压器特征试验（和外部电源配合）
3.5.9.1 变压器各绕组直流电阻测试
3.5.9.2 变压器电压比测量
3.5.9.3 变压器电压矢量关系（接线组别）测试
3.5.9.4 变压器空载激磁电流（空载伏安特征）测试
3.5.9.5 变压器空载激磁电流谐波试验（特殊试验）
3.5.9.6 变压器空载损耗、铜耗、全损耗测试
3.5.9.7 变压器阻抗电压(短路特征)及负载损耗测试
3.5.9.8 三相变压器零序阻抗测试（特殊试验）
3.5.9.9 有载调压变压器有载分接开关操作试验
3.5.9.10 变压器额定额定电压空载冲击试验
3.5.10 变频器试验: 变频器输出电压电流波形分析（0.5Hz~50Hz谐波分析）、电压电流正弦波形提取、电压电流真有效值计算、变频器输出功率计算及变频器效率求取。
3.5.11 开关特征试验：录用开关动作过程合分闸命令脉冲、开关辅助接点、三个主触头状态，自动求取开关合闸时间、合闸同期性、合闸弹跳次数、合闸弹跳时间、分闸时间、分闸同期性、分闸弹跳次数、分闸弹跳时间。
3.5.12 电动机试验: 电动机开启电流倍数、开启时间、两侧电流不平衡量。
3.5.13 继电保护试验: 多至24路电流母线差动保护、12路电流四侧变压器差动保护电流矢量显示及自动相位转换。
3.5.14 曲线合成功效：能够进行不一样曲线相加、相减、加权相加、加权相减等曲线合成。
4、 通道配置及技术参数
TK系列统计分析仪具体通道配置采取灵活插件方法，每台仪器除固定配置一块智能采集卡及一块专用电源卡外，能够依据实际需要配置2~6块模拟信号处理卡，每块模拟信号处理卡可选3或4路模拟通道输入。
4.1、 模拟量输入通道
通道数量：6、8、12、16、18、24路可选。
量程范围：每通道全部含有可程控4档量程，并含有超量程报警和过压保护功效。
4.2、 开关量输入通道
通道数量：16路（TK、TK为8路）输入开关量。
输入方法：采取空节点输入方法，有源接点和无源接点可混用（录用多种继电器动作次序立即间），装置提供48V电源。
4.3、 开关量输出通道
4路（TK、TK为2路）可编程继电器空节点输出。
4.4、 内存: 缓冲内存：高至2GB
4.5、采集速度
采样速度可选：0.8kHz、1.6kHz、3.2kHz、6.4kHz、12.8kHz、25.6kHz、51.2kHz。
4.6、 采集精度
模拟量输入通道：全部模拟量输入通道综合采集精度优于0.2%。
开关量输入通道：开关量输入通道时间分辨率依据采集频率确定，最高至20微秒。
采集时间误差：同一组采集数据，最大时间差小于15微秒。
4.7、 信号响应时间
全部通道信号响应时间小于30微秒
4．8、输入阻抗
高量程交直流电压输入通道：测量量程*4KΩ（如V档，输入阻抗为8000KΩ）
低量程交直流电压输入通道：测量量程*10KΩ（如0.2V档，输入阻抗为2KΩ）
交流电压输入通道：测量量程*2/3KΩ（如1500V档，输入阻抗为1000KΩ）
交直流电流输入通道：1.2MΩ
20mA电流输入通道：7.07Ω
4.9、 绝缘水平
全部输入、输出通道和仪器工作电源之间含有2500V电气隔离水平。
全部输入、输出通道和地之间含有2500V电气隔离水平。
输入通道和输出通道之间含有2500V电气隔离水平。
模拟输入通道和开关量输入通道之间含有2500V电气隔离水平。
不一样插件模拟输入通道之间含有2500V电气隔离水平。
同一插件模拟输入通道之间含有2500V电气隔离水平（采取钳形表输入电流通道，同一插件内通道为共地）。
5、外形尺寸及重量
TK/TK：尺寸 250ⅹ149ⅹ340mm （宽╳高╳深）
重量：4.0kg
TK/TK：尺寸 360ⅹ149ⅹ340mm （宽╳高╳深）
重量：5.5kg
TK2024/TK：尺寸 470ⅹ149ⅹ340mm （宽╳高╳深）
重量：6.5kg

TK系列便携式电量统计分析仪型号定义说明

1、TK系列便携式电量统计分析仪型号定义以下
TK 20 XX-- YY

TK：为同控统计分析仪标识
20：为同控统计分析仪系列号
XX：为最大模拟输入通道配置数量（如8、12、16、18、24）
YY：为模拟输入通道实际配置数量（如12、20）

2、TK系列便携式电量统计分析仪模拟信号输入插件型号定义以下
TK - 4 U AC M

TK：为同控统计分析仪标识
4：为插件输入通道数量(可为3或4)
UI：为输入通道信号类型（U代表电压信号、I代表电
流信号、UI代表电压电流信号组合）
AC：输入通道信号特征（AC代表交流信号、空代表交直流信号）
M：同类插件序列编号
3、TK系列便携式电量统计分析仪标准配置表
序号
型号
通道配置
模拟输入通道
开关量输入
继电器输出
总数量
模拟插件板详表
插件1
插件2
插件3
插件4
插件5
插件6
1
TK
6路
3U1
3I
---
---
---
---
8路
2路
2
TK
8路
4U1
4I
---
---
---
---
8路
2路
3
TK
12路
3UAC
3I
3U3
3I
---
----
16路
4路
4
TK
16路
4UAC
4I
4U3
4I
---
---
16路
4路
5
TK
18路
3UAC
3I
3U1
3I
3U2
3I
16路
4路
6
TK2024
24路
4UAC
4I
4U3
4I
4U1
4I
16路
4路
备注：插件排序为自采集卡向做第一块插件开始，自右向左方向增大。

二、统计分析仪面板部署
2.1、TK系列便携式电量（波形）统计分析仪后面板（以下图所表示）：

TK后面板部署图

TK后面板部署图

TK后面板部署图

TK后面板部署图

TK后面板部署图
通讯口
智能采集插件
电源插件
模拟输入插件5
模拟输入插件4
模拟输入插件3
模拟输入插件2
模拟输入插件6
模拟输入插件1

TK2024后面板部署图
TK系列便携式电量(波形)统计分析仪后面板自右向左部署有一块电源插件 (电源插座在其中)、一块智能采集插件（以太网通讯口在其中）、2~6块模拟通道插件面板（每块模拟通道插件面板上部署有6或8个输入端子）。TK系列便携式电量统计分析仪可选模拟输入插件清单见表2.1.7，各模拟输入插件说明以下：
TK系列便携式电量统计分析仪所使用模拟量输入插件按输入通道数量分为3通道、4通道2种；按输入信号性质可分为交流电压型、交直流电压型、交直流电流及传感器信号接口型3种。TK系列便携式电量统计分析仪所使用模拟量输入插件型号定义方法以下

TK- 4 U AC M

TK：为同控统计分析仪标识
4：为插件输入通道数量(可为3或4)
UI：为输入通道信号类型（U代表电压信号、I代表电流
信号、UI代表电压电流信号组合）
AC：输入通道信号特征（AC代表交流信号、空代表交直流信号）
M：同类插件序列编号
2.1.1、TK-4UAC（TK-3UAC）型交流电压输入插件：
TK-4UAC（TK-3UAC）型交流电压输入插件设置有4路（3路）交流电压通道，插件面板上部署有4组8个（3组6个）M4测试插孔，分别为插件左侧UA（黄色）、UB（绿色）、UC（红色）、U0（黑色）（TK-3UAC无U0端子）
