专门水文地质学优秀课程设计.docx

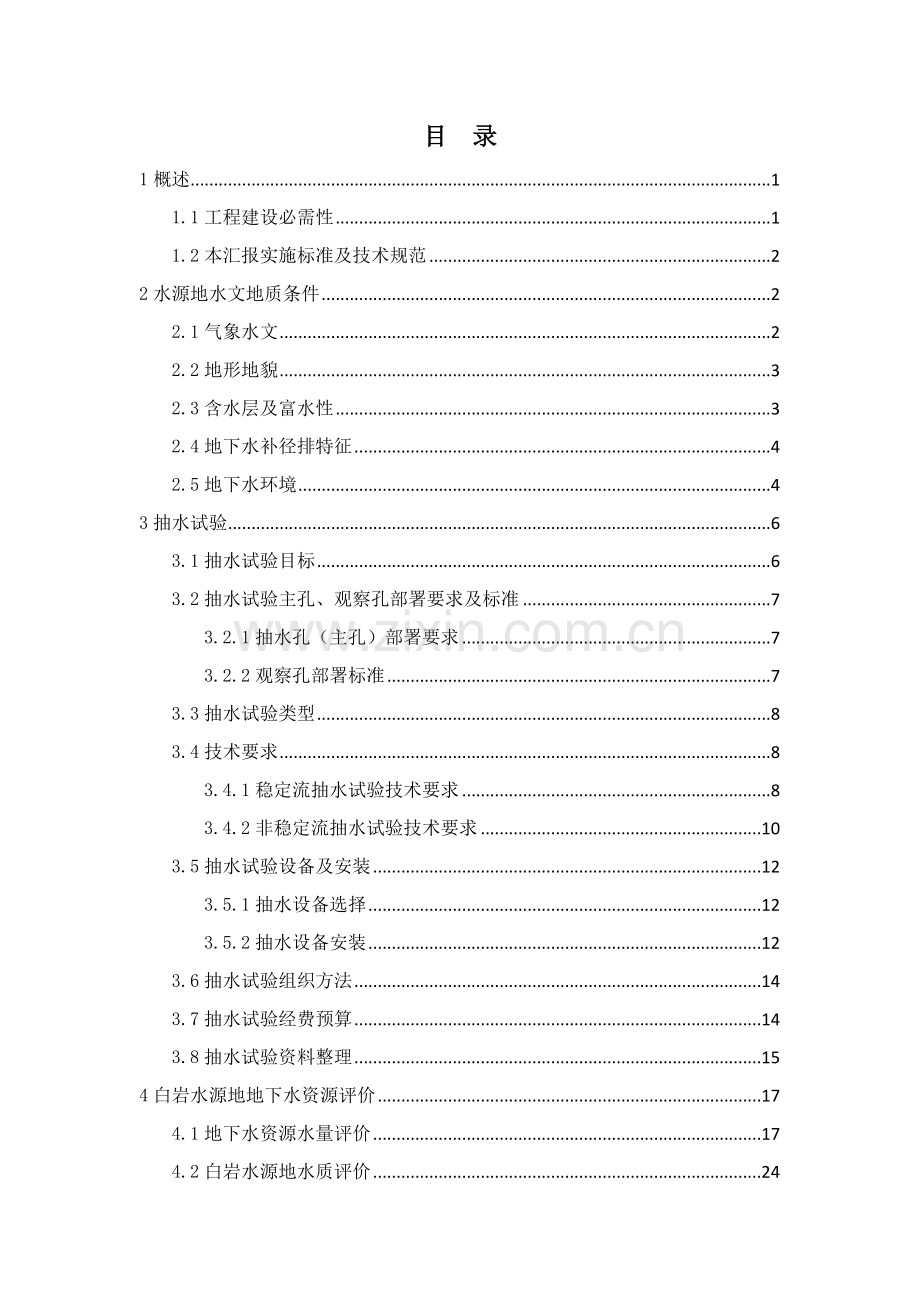

目 录
1概述 1
1.1工程建设必需性 1
1.2本汇报实施标准及技术规范 2
2水源地水文地质条件 2
2.1气象水文 2
2.2地形地貌 3
2.3含水层及富水性 3
2.4地下水补径排特征 4
2.5地下水环境 4
3抽水试验 6
3.1抽水试验目标 6
3.2抽水试验主孔、观察孔部署要求及标准 7
3.2.1抽水孔（主孔）部署要求 7
3.2.2观察孔部署标准 7
3.3抽水试验类型 8
3.4技术要求 8
3.4.1稳定流抽水试验技术要求 8
3.4.2非稳定流抽水试验技术要求 10
3.5抽水试验设备及安装 12
3.5.1抽水设备选择 12
3.5.2抽水设备安装 12
3.6抽水试验组织方法 14
3.7抽水试验经费预算 14
3.8抽水试验资料整理 15
4白岩水源地地下水资源评价 17
4.1地下水资源水量评价 17
4.2白岩水源地水质评价 24
附件： 26

1概述
1.1工程建设必需性
为了满足生活、工业及农业用水需求，就要经过取水工程从水源地中对地下水进行开发利用。在选择水源地位置时候，通常要考虑技术和经济方面问题：
为满足水量要求和节省建井投资，供水水源地或开采地段应尽可能选择在含水层层数多、厚度大、渗透性强、分布广、含有调整能力、水量丰富、水质良好地段上。
为增加开采补给量，确保水源地长久均衡开采，水源地应尽可能选择在能够最大程度拦截区域地下径流地段，靠近补给水源和能充足夺取多种补给量地段。
为确保水源地投产后能按计划正常运行，选择水源地时应从区域水资源综合平衡见解出发。
为确保取出水质量，水源地应选择在不易引发水质污染和恶化、便于保护地段。
在选择水源地时，还应从经济、安全和扩建前景方面考虑。
白岩水源地在贵州省黔南福泉市黄丝镇，该镇东邻马场坪办事处，西抵贵定县定东乡，南交麻江县景阳乡，北接福泉市岔河乡。距贵阳约80公里，距全部匀约45公里，福泉市府约26公里，凯里市约80公里。全镇行政区域面积139多平方公里，辖4个村，55个村民组，共有4430余户2.03万人，耕地面积1.67万亩，湘黔铁路、株六铁路复线、贵新高等级公路、210国道穿境而过，区位优势显著，自然资源丰富。该水源地建立和保护，使黄丝镇2万多人饮水得到确保，缓解该镇饮水困难压力，带动其经济社会发展，维护生态平衡发展。同时，该水源地对其周围县市有着巨大影响，能够在一定程度上缓解相邻地域生活及工农业用水问题，对整个福泉市乃至整个黔南发展起着至关关键作用。所以，该水源地建立和保护很有必需性。
1.2本汇报实施标准及技术规范
i. 《供水水文地质勘查规范》（GB50027—， 原国家冶金工业局， ）；
ii. 《供水水文地质手册》（机械工业勘测单位， 1983.3， 地质出版社）；
iii. 《贵州建筑岩土工程技术规范 》 （DB2246—，贵州省建设厅，）；
iv. 《工程勘察设计收费标准》 （国家发改委、建设部，） ；
v. 《地下水水质标准》（GB/T 14848-93，国家技术监督局，）。
2水源地水文地质条件
2.1气象水文
白岩水源地在贵州省中部福泉市，黔南布依族苗族自治州北部。介于东经107°14′24″～107°45′35″和北纬26°32′28″～7°02′23″之间。境内地势西部和北部较高，东部次之，中部和南部较低，最高海拔1715.8米，最低海拔614米，平均海拔1020米。地貌类型以山地为主，丘陵次之，坝地较少。土壤类型以石灰土最多，黄壤次之，水稻土和紫色土较少。在气候分区上，属亚热带季风气候华中湿润区，热量丰富、雨量充沛，无霜期长，年均温14℃左右，，无霜期245～278天，年均降水量1033～1220mm。
2.2地形地貌
白岩水源地属中低山谷谷区，最高点为白岩山头，高程1338.5m，最低点为白岩脚翁光河，高程1150m，最大高差约232m，山坡坡度通常为30°～40°。
2.3含水层及富水性
白岩水源地出露地层有：
1) 中寒武系石冷水组（∈2s），为灰色或灰白色中厚层和薄层白云岩互层，间夹泥质白云岩，可分3段，厚度86m，产状60°∠32°。为强含水岩层。
2) 寒武系中上统娄山关群（∈2-3ls），为浅灰、灰色中厚层细晶白云岩，厚度165m，风化严重。为强含水岩层。
3) 中寒武系高台组（∈2g），为灰色中厚层泥质白云岩及泥岩，厚度45m。含水性通常，据泥质白云岩中泥质含量而定，泥岩为弱透水层或隔水层。
4) 二叠系中统栖霞、茅口组（P2q+m），为灰色厚层灰岩，厚度大于220m，岩溶强烈发育。为强含水岩。
2.4地下水补径排特征
该水源地关键补给起源为大气降水，也有部分越流补给。降水在该地白云岩及灰岩中储存运移。其排泄路径关键是经过区内较为发育断裂结构而进行，推测为断裂结构蓄水系统类型。区内关键断裂结构有：
a) F1断层为一条区域性断层，倾向南东，倾角78°，断层破碎带出露宽度25～75m。
b) F2断层为一条区域性断层，在罗家湾周围交汇到F1断层上，倾向北东，倾角65°，断层破碎带宽5～20m。电测深剖面资料表明，断层下盘影响带宽度约40m，电测深异常影响深度60～80m。
c) F3、F5断层性质不明。
2.5地下水环境
白岩溪为和岩层走向近直交横向河谷，本坡自然角28°～40°，谷底高程1172m，坡顶高程1225m，相差53m，坝址区近垂直于该河谷发育有几条冲沟，其中罗家湾向出露有S06上升泉，流量4.46L/s。
白岩溪谷之中，关键为白云岩含水层，含比较丰富岩溶地下水，地下水具承压性质（自流水），测压水头最高达+8.36m，地下水枯季总流量48.16L/s。
水源地北、东、南面为地表水分水岭，西面为隔水层边界，坝址区北西面，钻孔揭露存在地下水分水岭。
地下水补给关键为大气降水补给，局部地段存在越流补给，比如罗家湾S06泉，推断为库区以南在P2q+m岩溶管道含水系统沿F1和F2断层交汇部产生对库区越流补给。
以F2断层为界，西盘（下盘）为岩溶裂隙承压分布区，东盘（上盘）为岩溶裂隙潜水分布区。承压水分布区，为∈2s薄～中厚层白云岩，其间夹薄层泥质白云岩（起相对隔水作用），形成层向承压水，出露上升泉S06，钻孔揭露承压水头+0.20～+8.61m，流量1.046～1.83L/s。潜水分布区，为∈2-3ls薄～中厚层白云岩，结构及风化裂隙发育，赋水性相对较均匀，地下水沿裂隙和层向裂隙由库区两侧向沟谷聚集排泄，并在沟底以下降泉形式出露地表，流量在0.001～0.5L/s。

图2-1 白岩水源地水文地质简图
3抽水试验
抽水试验是经过从钻孔或水井中抽水，定量评价含水层富水性，测定含水层水文地质参数和判定一些水文地质条件一个野外试验方法。
3.1抽水试验目标
1) 直接测定含水层富水程度和评价井（孔）出水能力；
2) 水试验是确定含水层水文地质参数（K、T、μ、α）关键方法；
3) 抽水试验可为取水工程设计提供所需水文地质数据，如单井出水量、单位出水量、井间干扰系数等，并可依据水位降深和涌水量选择水泵型号；
4) 经过抽水试验，可直接评价水源地可（许可）开采量；
5) 能够经过抽水试验查明一些其它手段难以查明水文地质条件，如地表水和地下水之间及含水层之间水力联络，和边界性质和强径流带位置等。
此次抽水试验目标关键是为查清∈2s白云岩地层水文地质参数，评价Q涌，F2断层阻水、导水性，地下水沿F2下盘越流补给条件等。

3.2抽水试验主孔、观察孔部署要求及标准
3.2.1抽水孔（主孔）部署要求
A. 部署抽水孔关键依据是抽水试验任务和目标，目标和任务不一样，其部署标准各异。
B. 在部署带观察孔抽水井是，要尽可能考虑利用已经有水井作为抽水时水位观察孔。
C. 抽水孔周围不应有其它正在使用生产水井或其它和地下水有联络排灌工程。
D. 抽水井周围应有很好排水条件。
3.2.2观察孔部署标准
1) 为了求取含水层水文地质参数观察孔，通常应和抽水主孔组成观察线，所求水文地质参数应含有代表性。
2) 当抽水试验目标在于查明含水层边界和位置时，观察线应经过主孔、垂直于欲查明边界位置，并应在边界两侧周围均部署观察孔。
3) 当抽水试验目标在于查明垂向含水层之间水力联络时，则应在同一观察线上部署分层水位观察孔。
4) 观察孔深度：要求揭穿含水层，最少深入含水层10～15m。
依据此次抽水试验目标和任务：抽水试验主孔部署远离含水层透水、隔水边界，部署在含水层导水及储水性质、补给条件、厚度和岩性条件等有代表性地方。此次抽水试验主孔应部署在寒武系娄山关组白云岩含水层中，即白岩溪右岸；而且在寒武系石冷水组白云岩部署主孔也能实现抽水试验目标，即也可将主孔部署在白岩溪左岸。最终将抽水试验主孔部署在翁光河右岸白岩溪左岸周围ZK3,而观察孔依据抽水试验目标部署在白岩溪中部ZK4。
3.3抽水试验类型
此次抽水试验分别进行了稳定流单孔抽水和非稳定流单孔抽水试验。
3.4技术要求
3.4.1稳定流抽水试验技术要求
(一) 对水位降深要求：为提升水文地质参数计算精度和估计更大水位降深时井出水量，正式稳定流抽水试验通常要求进行3次不一样水位降深（落程）抽水，要求各次降深抽水连续进行；对于富水性较差含水层或非开采含水层，可只做一次最大降深抽水试验。通常抽水试验所选择最大水位降深值（Smax）：潜水含水层Smax=（1/3～1/2）H（H为潜水含水层厚度）；承压含水层，Smax小于或等于承压含水层顶板以上水头高度。当进行3次不一样水位降深抽水试验时，其它两次试验水位降深，应分别等于最大水位降深1/3～1/2。当含水层富水性很好，而勘探中使用水泵出水量又有限时，要求Smax等于水泵最大扬程（或吸程）即可。当Smax降深值不太大时，相邻两次水位降深之间水头差也不应小于1m。
(二) 抽水试验流量设计：因为水井流量大小关键取决于水位降深大小，所以通常以求得水文地质参数为目标抽水试验，无须专门提出抽水流量要求。但为确保达成试验要求水位降深，试验进行前仍应对最大水位降深时对应出水量有所了解，方便选择适合水泵。其最大出水量，可依据同一含水层中已经有出水量推测，或依据含水层经验渗透系数值和设计水位降深值估算，也可依据洗井时水量来确定。
(三) 对抽水试验孔水位降深和流量稳定后延续时间要求：按稳定流抽水试验所求得水文地质参数精度，关键影响原因之一是抽水试验时抽水井水位和流量是否真正达成了稳定状态。生产规范通常是经过要求抽水井水位和流量稳定后延续时间来作确保。假如抽水试验目标仅为取得含水层水文地质参数，水位和流量稳定延续时间达成24h即可；如抽水试验目标，除获取水文地质参数外，还必需确定出水井出水能力，则水位和流量稳定延续时间最少应达成48～72h或更长。当抽水试验带有专门水位观察孔时，距主孔最远观察孔水位稳定延续时间应不少于2～4h 。另外，在确定抽水试验是否达成稳定状态时，还必需注意：稳定延续时间必需从抽水孔水位和流量均达成稳定后开始计算；要注意抽水孔和观察孔水位或流量微小而有趋势性改变。
(四) 水位和流量观察时间总要求：水位和流量观察时间间隔，应由密到疏，停抽后还应进行恢复水位观察，直到水位日变幅靠近天然状态为止。
3.4.2非稳定流抽水试验技术要求
(一) 对抽水流量值选择要求：在定流量非稳定流抽水中，水位降深是一个变量，故无须提出一定要求，而对抽水流量值确实定则是关键。在确定抽水流量值时，应考虑以下情况：a对于关键目标在于求得水文地质参数抽水试验，选定抽水流量时只需考虑对该流量抽水到抽水试验结束时，抽水井中水位降深不致超出所用水泵吸程；b对于探采结合抽水井，可考虑按设计需水量或按设计需水量1/3～1/2强度来确定抽水量；c可参考勘探井洗井时水位降深和出水量来确定抽水流量。
(二) 对抽水流量和水位观察要求：当进行定流量非稳定流抽水时，要求抽水量从自始至终均保持定值，而不只是在参数计算取值段流量为定值。对定降深抽水水位定值要求亦如此。同稳定流抽水试验要求一样，流量和水位观察应同时进行；观察时间间隔应比稳定流抽水大；抽水停抽后恢复水位观察，应一直进行到恢复水位变幅靠近天然水位变幅时为止。因为利用恢复水位资料计算水文地质参数，常比利用抽水观察资料求得可靠，故非稳定流抽水恢复水位观察工作，更相关键意义。
(三) 抽水试验延续时间要求：当抽水试验目标关键是求得含水层水文地质参数时，抽水延续时间通常无须太长，只要水位降深（S）—时间对数（lgt）曲线形态比较固定和能够显著地反应含水层边界性质即可停抽。中国部分水文地质学者，在研究含水层导水系数（T）随抽水延续时间改变规律后得出结论：依据非稳定流抽水早期观察资料所计算出不一样时段导水系数值改变较大；而当抽水延续到24h后所计算T值和延续100h后所计算T值之间相对误差，绝大多数情况下均小于5%。故从参数计算结果考虑，以求参为目标非稳定流抽水试验延续时间，通常无须超出24h。
当有越流补给时，如用拐点法计算参数，抽水最少应延续到能可靠判定拐点（Smax）为止。如需利用稳定状态时段资料，则水位稳定段延续时间应符合稳定流抽水试验延续时间要求。
当抽水试验目标关键在于确定水井涌水量（对定流量抽水来说，应为在某一涌水量条件下，水井在设计使用年限内水位降深）时，试验延续时间应尽可能长部分，最好能从含水层枯水期末期开始，一直抽到雨季早期；或抽水试验最少进行到S-lgt曲线能可靠地反应出含水层边界性质为止。如为定水头补给边界，抽水试验应延续到水位进入稳定状态后一段时间为止；有隔水边界时，S-lgt曲线斜率应出现显著增大段；当无边界时，S-lgt曲线应在抽水期内出现匀速下降。
3.5抽水试验设备及安装
3.5.1抽水设备选择
综合考虑水位埋深、流量大小、孔径大小等原因基础上，此次抽水试验设备为空气压缩机，它适适用于水位埋藏较深（在通常设备压力条件下，通常为60～70米），水量大小皆可小口径钻孔。同时，它不受井管弯曲和井中泥沙影响，运输方便。而且其可在洗孔基础上做抽水试验，有利于参数帅选。
3.5.2抽水设备安装
用空气压缩机抽水时，孔内风管和出水管安装形式图3-1,所表示。图中Ⅰ为同心式，风管安装在出水管内，通常适适用于小口径抽水；Ⅱ为并列式，风管和出水管并列安装，效能比同心式较高，适适用于大口径钻孔抽水；Ⅲ为利用井壁管或井壁作为出水管，其实质也属于同心式，但不需要再下入出水管。在下列情况下可用井壁管作出水管：（1）在水头压力较高承压含水层中抽水；（2）在含水层上部井壁完整和不漏水稳定地层中抽水。

图3-1 用空气压缩机抽水时孔内安装形式
用空气压缩机抽水，安装时应注意：
1) 为了测得动水位，需下入测水管。下入深度最少应超出混合器5米；而出水管最少应超出混合器3～5米；
2) 混合器应导正于出水管中心，下入位置由风管浸没比来计算，但应比过滤器顶端高3～5米。严禁直接对准过滤器工作部分，以免水气混合物测向溢水，影响出水量和动水位测量；
3) 风管、测水管、出水管口径应和钻孔涌水量及风量等相互适应；
4) 出水管上应安装水气分离器（如消能桶、出水三通等），以降低出水冲力，便于流量观察；
5) 为避免下入风管、出水管等发生漏风、漏水现象，在下管前应进行严格检验，各接口丝扣要缠棉纱、涂铅油拧紧。
6) 在抽水之前，应计算风管浸没比、每抽1m3水所需压缩空气量和抽水所需风压计算，抽水风压计算有：
a：抽水开始时开启风压力PV=0.1(H+h-h0+2)
b：抽水工作风压力Pm=0.1(H+Lp)
式中：
h0—由出水口算起静水位深度；
Lp—空气运输途中压力损失值（换算为米），其通常不超出5米，通常为2～3米。
同时也要计算发动机功率及出水管直径。
3.6抽水试验组织方法
在抽水试验过程中，每个钻孔应由相关专业人员进行，ZK3抽水孔需5名工作人员，ZK4观察孔需要1名观察人员，具体组织安排如表3-1所表示。
表3-1 抽水试验组织方法表
项目
人数（个）
备注
空气压缩机及隶属设备
2
检验空气压缩机工作是否有异常和置换备用机
观察统计
4
静止水位、动水位、恢复水位、流量等项观察，并立即如实统计
后勤
2
负责地面排水等各项后勤工作
3.7抽水试验经费预算
此次抽水试验需要设备有：空压机、扬水管、混合器、风管、水位计、流量筒、集水槽、设备隶属支架和多种统计纸等。所需人员有：空压机及其隶属设备2人，观察统计人员4名，后勤服务2名。所需费用有设备费、人工费、零星材料费、临时费、预备费。人工费按150元/人.天计，抽水历时累计2天。具体各项费用预算如表3-2所表示。
表3-2 抽水试验经费预算表
项目
数量
单价（元/人.天）
时间（天）
金额（元）
设备
1套
1674.0
2
3348.0
工作人员
8个
150.0
2
2400.0
零星材料费
——
——
——
800.0
临时费
——
——
——
500.0
预备费
——
——
——
1000.0
总计
——
——
——
8048.0
3.8抽水试验资料整理
试验期间，对原始资料和表格应立即进行整理。试验结束后，应进行资料分析、整理，提交抽水试验汇报。
单孔抽水试验应提交抽水试验综合结果表，其内容包含：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位和时间关系曲线、抽水结果、水质化验结果、水文地质计算结果、施工技术柱状图、钻孔平面位置图等。并利用单孔抽水试验资料编绘导水系数分区图。
此次抽水试验进行了稳定流抽水和非稳定流抽水，其相关数据整理以下表3-3、表3-4、表3-5所表示。
表3-3 稳定流抽水试验表
抽水孔号
观察孔号
孔距(m)
降次1
降次2
降次3
降深
(m)
流量
(L/s)
降深
(m)
流量
(L/s)
降深
(m)
流量
(L/s)
ZK3

9.75

8.32

6.96

ZK4´
30
34.69

29.38

21.34

表3-4 非稳定流抽水试验表（Q=9.75L/s）。
时间(分)
降深(m)
恢复时间(分)
剩下降深S(m)
0.25
10.5
0.5
24.87
0.5
15
1
21.05
1
19.09
2
15.00
3
21.7
4
11.55
9
22.76
6
10.10
10
28.34
9
7.82
20
28.79
19
5.43
30
29.40
21
5.00
60
29.64
34
3.36
120
30.00
54
0.20
240
30.05

表3-5 非稳定流抽水试验表（Q=9.75L/s）（S′-lgt、S-lg(1+tp/t′)、S*-lgt/t′）
时间(秒)（lgt）
降深(m)
剩下降深S′(m)
lg(1+tp/t′)
水位回升高度S*（m）
恢复时间（lgt/t′）
1.176
10.5
24.87
2.682
5.18
2.682
1.477
15
21.05
2.382
9
2.382
1.778
19.09
15.00
2.083
15.05
2.083
2.255
21.7
11.55
1.785
18.5
1.785
2.732
22.76
10.10
1.613
19.95
1.613
2.778
28.34
7.82
1.442
22.23
1.442
3.079
28.79
5.43
1.134
24.62
1.134
3.255
29.40
5.00
1.094
25.05
1.094
3.556
29.64
3.36
0.906
26.69
0.906
3.857
30.00
0.20
0.736
29.85
0.736
4.158
30.05

综合上表可得以下抽水试验结果图：

图3-2 白岩水源地抽水试验结果图

4白岩水源地地下水资源评价
4.1地下水资源水量评价
在此次白岩水源地水资源论证中，进行了稳定流抽水试验和非稳定流抽水试验。对于稳定流抽水试验，用Dupuit稳定流公式估计其水量。
依据Dupuit稳定流公式：
Q=2.73∙KMswlog10Rrw
R=2Sw∙(M∙K)12
第一次抽水试验：
Q1=9.75L/s M=86m sw=34.69m rw=0.055m
设 R0=100m ε=0.01
试算： K1=Q∙log10Rrw2.73∙M∙Sw=0.337m/d ①
R1=2Sw∙(M∙K)12=373.59m
｜ R1-R0｜=273.59>ε=0.01
将R1代入①式：
K2=Q∙log10Rrw2.73∙M∙Sw=0.396m/d
R2=2Sw∙(M∙K)12=405.06m
｜R2-R1｜=31.47>ε=0.01
将R2代入①式：
K3=Q∙log10Rrw2.73∙M∙Sw=0.4m/d
R3=2Sw∙(M∙K)12=406.9176m
｜ R3-R2｜=1.857>ε=0.01
将R3代入①式：
K4=Q∙log10Rrw2.73∙M∙Sw=0.4m/d
R4=2Sw∙(M∙K)12=407.0215m
｜ R4-R3｜=0.1045>ε=0.01
将R4代入①式：

K5=Q∙log10Rrw2.73∙M∙Sw=0.4m/d
R5=2Sw∙(M∙K)12=407.0274m
｜ R5-R4 ｜=0.006<ε=0.01
故对第一次抽水试验，其影响半径R=407.0274m，渗透系数K=0.4m/d；
第二次抽水试验：
Q2=8.32L/s M=86m sw=29.38m rw=0.055m
设 R0=100m；ε=0.01；
试算： K1=Q∙log10Rrw2.73∙M∙Sw=0.3397 m/d
R1=2Sw∙(M∙K)12=375m
｜ R1-R0 ｜=275>ε=0.01
将R1代入①式：
K2=Q∙log10Rrw2.73∙M∙Sw=0.4m/d
R2=2Sw∙(M∙K)12=406.68m
｜R2-R1 ｜=31.68>ε=0.01
将R2代入①式：
K3=Q∙log10Rrw2.73∙M∙Sw=0.403m/d
R3=2Sw∙(M∙K)12=408.54m
｜R3-R2 ｜=1.86>ε=0.01
将R3代入①式：
K4=Q∙log10Rrw2.73∙M∙Sw=0.403m/d
R4=2Sw∙(M∙K)12=408.649m
｜ R4-R3 ｜=1.86>ε=0.01
将R4代入①式：
K5=Q∙log10Rrw2.73∙M∙Sw=0.403m/d
R5=2Sw∙(M∙K)12=408.655m
｜ R5-R4 ｜=0.006<ε=0.01
故对第二次抽水试验，影响半径R=408.655m；渗透系数K=0.403m/d；
第三次抽水试验：
Q3=6.96L/s M=86m sw=21.34m rw=0.055m
设 R0=100m ε=0.01；
试算： K1=Q∙log10Rrw2.73∙M∙Sw=0.391m/d
R1=2Sw∙(M∙K)12=402.439m
｜ R1-R0 ｜=302.439>ε=0.01
将R1代入①式：
K2=Q∙log10Rrw2.73∙M∙Sw=0.4638m/d
R2=2Sw∙(M∙K)12=438.18m
｜ R2-R1 ｜=35.74>ε=0.01
将R2代入①式：
K3=Q∙log10Rrw2.73∙M∙Sw=0.468m/d
R3=2Sw∙(M∙K)12=440.2709m
｜ R3-R2 ｜=2.09>ε=0.01
将R3代入①式：
K4=Q∙log10Rrw2.73∙M∙Sw=0.468m/d
R4=2Sw∙(M∙K)12=440.3875m
｜ R4-R3 ｜=0.117>ε=0.01
将R4代入①式：
K5=Q∙log10Rrw2.73∙M∙Sw=0.4685m/d
R5=2Sw∙(M∙K)12=440.394m
｜R5-R4 ｜=0.006<ε=0.01
故对第三次抽水试验，影响半径R=440.394m；渗透系数K=0.4685m/d；
故最终水文地质参数为：
R=418.692m；K=0.4238m/d；
假设降深35m,由裘布依承压完整井公式：
Q=2.73*KMsw/(lgR/rw)
=2.73*0.4238*35*86/(lg418.692/0.055)
=897.20m3/d
假设降深40m,由裘布依承压完整井公式：
Q=2.73*KMsw/(lgR/rw)
=2.73*0.4238*40*86/(lg418.692/0.055)
=1025.36m3/d
同时，也能够用图解法配合经验公式计算其水资源量，方法为：
1) 依据不一样降深Qi 和降深Sw点绘坐标纸上，其图形为一条过原点直线，则Q-Sw为直线型：
Q=qSw
2) 确定公式中系数q（最小二乘法）。
待定系数：q=
=（9.75*34.69+8.32*29.38+6.69*21.34）/（34.692+29.382+21.342）
=0.290 L/s*m
3) 依据经验公式估计抽水井流量。
Q=qSw q=0.290 L/s*m
所以，当降深Sw =35m时，天天出水量Q为：
Q=0.290*35*24*60*60
=876.96m3/d
当降深Sw =40m时，天天出水量Q为：
Q=0.290*40*24*60*60
=1002.24 m3/d
对于非稳定流抽水试验，采取非稳定流Theis公式计算。其方法为：
1) 依据水位恢复资料绘出S′-lgt/t′曲线，求出其直线段斜率i。

图3-3 剩下降深和时间（lgtp/t′）曲线
经过图3-3可得到其斜率i=5.864.
2) 由 T=0.183Q/i =0.183*9.75/5.864
=0.304
3) 当降深S=35m时，Q=S*4*π*T/2.3*lg(t/t′)
=1574.52m3/d
当降深S=40m时，Q= S*4*π*T/2.3*lg(t/t′)
=1772.52 m3/d
即为所求估计水资源量。
4.2白岩水源地水质评价
在此次水资源调查中，对白岩水源地采集了水样进行分析，检测汇报结果如表3-6所表示。
表3-6 白岩水源地水质检测汇报表
检测项
检测结果
P（K+）/mg.L-1
2.69
P（Na+）/mg.L-1
1.72
P（Ca2+）/mg.L-1
93.4
P（Mg2+）/mg.L-1
40.0
P（NH4+）/mg.L-1
0.87
P（HCO3-）/mg.L-1
393
P（CO32-）/mg.L-1
0.0
P（F-）/mg.L-1
0.87
P（Cl-）/mg.L-1
0.45
P（SO42-）/mg.L-1
76.3
P（NO3-）/mg.L-1
<0.1
P（TP）/mg.L-1
0.1
P（游离CO2）/mg.L-1
8.8
P（侵蚀CO3）/mg.L-1
5.4
P（溶解性总固体）/mg.L-1
661
P（总硬度）/mg.L-1
398（以CaCO3计）
PH
7.14
依据规范《地下水水质标准》（GB/T 14848-93，国家技术监督局，），以单指标评价中内梅罗指数进行水质评价，计算公式为：
Ii=CiC0i
F=1n∙t=1nFt
F=Ft2+Ftmax22
（1）单指标评价：
IPH=7.148.5=0.84<1 (地下水质量未超标)；
I总硬度=398450=0.88<1(地下水质量未超标)；
I溶解性总固体=6611000=0.66<1(地下水质量未超标)；
I(NO3-)= 0.120=0.005<1(地下水质量未超标)；
I(Cl-)= 0.45250=0.0018<1(地下水质量未超标)；
I(F-)= 0.871=0.87<1(地下水质量未超标)；
I(NH4+)= 0.870.2=4.35>1(地下水质量超标)
I(SO42-)=76.3250=0.31<1(地下水质量未超标)
（2）综合指数评价：
经过F指数法计算以下：
F（NO3-）=0 F（总硬度）=3 F(Cl-)=0
F（溶解性总固体）=3 F(F-)=1 F(NH4+)=10
F(SO42-)=1 F（PH）=1
F=1n∙t=1nFt=（0+3+3+0+1+10+1+1）/8=2.4
F=Ft2+Ftmax22=7.47>7.2
依据《地下水水质标准》（GB/T 14848-93），采集水点水质为Ⅴ类水，水质极差。
附件：
附图一：白岩水源地综合水文地质图
附图二：白岩水源地地质剖面图
附件三：白岩水源地抽水试验结果图
