承蒙惠购本控制器不胜感激。敬请事先详阅本《操作手册》，以便于精确使用。
注：记载内容由于改进将会不经预告予以变更，敬请谅解。如有不详之处，请与我司技术服务部联系。本控制器虽然通过严格品质管理、制造、出厂，但万一遇有发生不正常事项或意外之处，敬请告知我司营业经办人、技术服务部或附近我司代理商为感。 .04.11

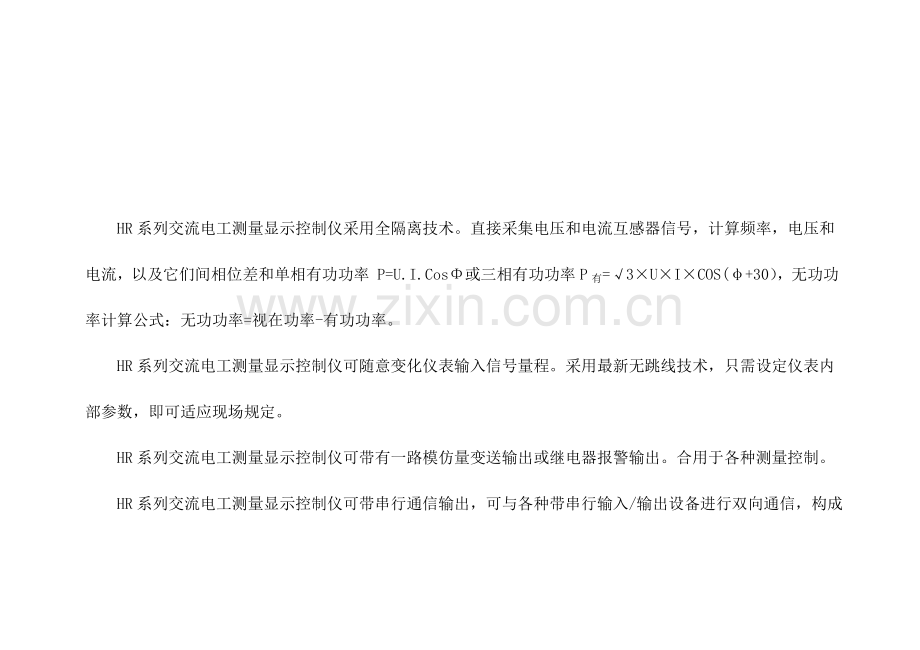

HR系列交流电工测量显示控制仪采用全隔离技术。直接采集电压和电流互感器信号，计算频率，电压和电流，以及它们间相位差和单相有功功率 P=U.I.CosΦ或三相有功功率P有=√3×U×I×COS(φ+30），无功功率计算公式：无功功率=视在功率-有功功率。
HR系列交流电工测量显示控制仪可随意变化仪表输入信号量程。采用最新无跳线技术，只需设定仪表内部参数，即可适应现场规定。
HR系列交流电工测量显示控制仪可带有一路模仿量变送输出或继电器报警输出。合用于各种测量控制。
HR系列交流电工测量显示控制仪可带串行通信输出，可与各种带串行输入/输出设备进行双向通信，构成网络控制系统。
一、技术指标：
型 号
HR-WP-AC40、AC80、AC90系列
输入信号
模仿量
交流0～600V直接输入，600V以上由电压互感器转换为满量程为100V电压输入
交流0～5A直接输入，5A以上由电流互感器转换为满量程为5A电流输入
输出信号
模仿量输出
开关量输出
通讯输出
DC0～10mA（负载电阻≤750） DC4～20mA（负载电阻≤500）
DC0～5V（负载电阻≥250K） DC1～5V（负载电阻≥250K）
继电器控制输出—继电器ON/OFF带回差，AC 220V/3A；DC 24/6A（阻性负载）
接口方式——原则串行双向通信接口：RS-485，RS-232C，RS-422等
波特率——300～9600bps内部参数选取设定
特 性
测量精度
辨别率
测量范畴
显示方式

控制/报警方式
参数设定
0.5%FS±1字
±1字
0～9999字
0～9999字测量值显示
0～9999字设定值显示
高亮度LED数码显示
发光二极管工作状态显示
二组数码管测量值同屏显示(电压，电流，功率，周波或功率因数)
可选取2限控制或报警输出，带LED批示
控制（或报警）方式为继电器ON/OFF带回差
面板轻触式按键数字设定
参数设定值断电后永久保存
使用环境
使用环境
相对湿度
供电电压

功 耗
环境温度 0～50℃
≤85RH 避免强腐蚀气体
常规型 AC 220V%（50Hz±2Hz）
特殊型 AC 90～260V——开关电源
≤ 5W（AC 220V线性电源供电）
≤ 4W（AC 90～265V开关电源供电）
二、仪表外形：
型 号
HR-WP-AC-C.S80系列
HR-WP-Cos-C.S80系列
HR-WP-Hz-C.S80系列
HR-WP-AC-C90系列
HR-WP-Cos-C90系列
HR-WP-Hz-C90系列
HR-WP-AC-C.S40系列
HR-WP-Cos-C.S40系列
HR-WP-Hz-C.S40系列
开孔尺寸

单位：mm

单位：mm

单位：mm
外形尺寸
宽高深：160×80×140mm
宽高深：80×160×140mm
宽高深：96×96×105mm
宽高深：96×48×105mm
宽高深：48×96×105mm
型 号
HR-WP-W-C.S80系列
HR-WP-W-C90系列
HR-WP-W-C.S40系列
开孔尺寸
宽高深：160×80×140mm
宽高深：80×160×140mm
宽高深：96×96×105mm
宽高深：96×48×105mm
宽高深：48×96×105mm
外形尺寸

单位：mm

单位：mm
单位：mm
三、接线图

四、参数设定
1、仪表面板

COS负载性质 亮：电容性负载，电流超前 暗：电感性负载，电流滞后

2、切换显示类型：仪表上电初始化后处在测量模式，数码管分别显示当前电压和电流值，按压UP键可以使CH1显示下一种类型值，类型切换顺序为：电压->电流->有功功率->功率因数->电压。如当CH1显示为电压时，按压UP键CH1将显示电流，再按压UP键则CH1显示有功功率，依此类推。按压DOWN键可以使CH2显示下一种类型值，类型切换顺序为：电压->电流->无功功率->电压频率->电压。在测量模式下按压ENTER键，则返回参数设立中CH1和CH2所设立类型，参数设立见下一小节。
3、参数设立选取：测量模式下按压SET键然后按EN键即可进入参数选取模式，在此模式下，上一排数码管显示ConF（Config），下一排数码管显示当前选取参数名称，参数名称如下页表所述，按压UP键选取下一种参数，按压DOWN键选取上一种参数。
显示符号
名称
设定值
阐明
出厂预定值
A1t
第一报警类型
0:不报警
1:电压上限报警
2:电流上限报警
3:有功功率上限报警
4:无功功率上限报警
5:功率因数上限报警
6:电压频率上限报警
-1:电压下限报警
-2:电流下限报警
-3:功率下限报警
-4:无功功率下限报警
-5:功率因数下限报警
-6:电压频率下限报警

1
A1U
第一报警值
0~9999
电压可设定为0.0~999.9V
电流可设定为0.000~9.999A
200.0
A1d
第一报警回差
0~9999

0
A2t
第二报警类型
0:不报警
1:电压上限报警
2:电流上限报警
3:有功功率上限报警
4:无功功率上限报警
5:功率因数上限报警
6:电压频率上限报警
-1:电压下限报警
-2:电流下限报警
-3:功率下限报警
-4:无功功率下限报警
-5:功率因数下限报警
-6:电压频率下限报警

2
A2U
第二报警值
0~9999
电压可设定为0.0~999.9V
电流可设定为0.000~9.999A
4.000
A2d
第二报警回差
0~9999

0
Add
仪表地址
0~250
通信时用地址
8
bt
通信波特率
1200
2400
4800
9600

9600
CH1
CH1显示值
0：电压
1：电流
2：有功功率
4：功率因数
设定上一排数码管显示
数值类型
0：电压
CH2
CH2显示值
0：电压
1：电流
3：无功功率
5：电压频率
设定下一排数码管显示
数值类型
1：电流
SCAL
量程选取
1.000：选取0~1A
5.000：选取0~5A

5.000
FLU
电压滤波系数
1~30
仪表滤波系数防止显示值跳动
1
FLA
电流滤波系数
1~30
仪表滤波系数防止显示值跳动
1
FLP
有功功率滤波系数
无实际意义取决于电流和电压滤波系数

FLQ
无功功率滤波系数

FLPF
功率因数滤波系数
1~30
仪表滤波系数防止显示值跳动
1
FLFR
频率滤波系数
1~30
仪表滤波系数防止显示值跳动
1
PU
电压小数点
0,1,2,3
设立小数点位
1
PA
电流小数点
0,1,2,3
设立小数点位
3
PP
有功功率小数点
0,1,2,3
设立小数点位
2
PQ
无功率小数点
0,1,2,3
设立小数点位
2
PPF
功率因数小数点
0,1,2,3
设立小数点位
3
PFR
频率小数点
0,1,2,3
设立小数点位
2
NA
电流零点迁移
-1999-9999
显示零点迁移
0
SA
电流量程增益
0-9.999
量程放大比例
1.000
NU
电压零点迁移
-1999-9999
显示零点迁移
0
SU
电压量程增益
0-9.999
量程放大比例
1.000
PT
功率因数调节参数
0，1
0=没有相位调节功率因数
1=有相位调节功率因数
0
RU
电压倍率
1.0~999.9
设立电压倍率
1.0
RA
电流倍率
1.0~999.9
设立电流倍率
1.0
PS
有功功率单位
0,1,2
设立有功功率单位
0=W，1=KW，2=MW
0
QS
无功功率单位
0,1,2
设立无功功率单位
0=var，1=Kvar，2=Mvar
0
PSEL
功率显示选取
0,1,2
设立面板选取功率显示
时显示哪个值
0=有功功率
1=三相平衡功率
2=电度
0
TOSL
变送输出选取
0,1,2,3,4,5,6
0:没有输出
1:电压变送输出
2:电流
3:有功功率
4:无功功率
5:功率因数
6:频率
0
TOLO
变送输出下限
0~9999
变送输出4mA相应值
0
TOUP
变送输出上限
0~9999
变送输出20mA相应值
0
PASS
设立密码
0000~9999
设立组态和标定密码
售后服务用特权密码6039
1234
4、参数设定：在参数选取模式下选取要修改参数后按EN键即可进入参数设定模式，也可以在参数态下按压SET键返回测量模式。进入参数设定模式后通过按压UP或者DOWN键变化参数值，长按UP或者DOWN键可以迅速增长或者减少参数值，修改完毕后按压ENTER键保存参数，或者按压SET键取消本次修改。
1） 错误代码：
在测量模式下如果发生错误,错误批示灯亮,CH1显示错误代码,代码含义如下表所示
错误代码
含义
解决办法
1
接线错误
1.将电压输入两根信号调换之后连接到仪表上
100
电压显示溢出
将电压小数点设立值减小,即将电压小数点右移
101
电流显示溢出
将电流小数点设立值减小,即将电流小数点右移
102
有功功率显示溢出
将有功功率小数点设立值减小,即将有功功率小数点右移,如果此时还不能解决此错误,调节有功功率单位,如当前为W,改为KW
103
无功功率显示溢出
将无功功率小数点设立值减小,即将无功功率小数点右移,如果此时还不能解决此错误,调节无功功率单位,如当前为W,改为KW
104
功率因数显示溢出
将功率因数小数点设立值减小,即将功率因数小数点右移
普通功率因数小数点设为3
105
频率显示溢出
将频率因数小数点设立值减小,即将频率小数点右移
普通频率小数点设为2
120
输出4mA相应值不不大于20mA相应值
调节4mA相应值或者20mA相应值
备注：要显示三相平衡功率，或者电度，请将组态参数PSEL选取相应值，然后在面板上选取显示有功功率。

五、选型
型 号
说 明
HR-WP-AC-
HR-WP-Cos-
HR-WP-Hz-
□
-□
□
-□
-□
交流电压/电流表（不带控制/报警）
单相功率因数表（不带控制/报警）
工频周波表（不带控制/报警）
□
-□
□
-□
-□
□
-□
□
-□
-□
外形尺寸
XC401
XS401
XC801
XS801
XC901

96×48mm（横式）
48×96mm（竖式）
160×80mm（横式）
80×160mm（竖式）
96×96mm
通讯方式

0
2
8

无通讯输出
RS-232C通讯口
RS-485通讯口
变送输出
方 式

0
2
3
4
5

无变送输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
输入类型

□

见“输入范畴表”
供电方式

T
A
AC90～265V（开关电源）供电
AC220V供电（线性电源）
测量精度

0.5%FS±1字（可省略）

型 号
说 明
HR-WP-AC-
HR-WP-Cos-
HR-WP-Hz-
□
-□
□
-□
-□
□
-□
交流电压/电流表（三位式控制/报警）
单相功率因数表（三位式控制/报警）
工频周波表（三位式控制/报警）
□
-□
□
-□
-□
□
-□
□
-□
□
-□
-□
□
-□
外形尺寸
XC403
XS403
XC803
XS803
XC903

96×48mm（横式）
48×96mm（竖式）
160×80mm（横式）
80×160mm（竖式）
96×96mm
通讯方式

0
2
8

无通讯输出
RS-232C通讯口
RS-485通讯口
变送/控制
输出方式

1
2
3
4
5
6
7

继电器控制输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
SCR-可控硅过零触发脉冲控制输出
SSR-固态继电器控制电压输出
输入类型

□

见“输入范畴表”
第一报警
方 式

H
L

上限报警输出
下限报警输出
第二报警
方 式

H
L

上限报警输出
下限报警输出
供电方式

T
A
AC90～265V（开关电源）供电
AC220V供电（线性电源）
测量精度

0.5%FS±1字（可省略）

型 号
说 明
HR-WP-W/W0-
□
-□
□
-□
-□
□
功率表（不带控制/报警）
外形尺寸
XC401
XS401
XC801
XS801
XC901

96×48mm（横式）
48×96mm（竖式）
160×80mm（横式）
80×160mm（竖式）
96×96mm
通讯方式

0
2
8

无通讯输出
RS-232C通讯口
RS-485通讯口
变送
输出方式

0
2
3
4
5

无变送输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
输入类型

□

见“输入范畴表”
供电方式

T
A

AC90～265V（开关电源）供电
AC220V供电（线性电源）
显示类型

W1
W3
显示单相功率
显示三相功率(输入单相电压电流，显示三相平衡功率值)
测量精度

0.5%FS±1字（可省略）

型 号
说 明
HR-WP-W/W0-
□
-□
□
-□
-□
□
-□
□
功率表（三位式控制/报警）
外形尺寸
XC403
XS403
XC803
XS803
XC903

96×48mm（横式）
48×96mm（竖式）
160×80mm（横式）
80×160mm（竖式）
96×96mm
通讯方式

0
2
8

无通讯输出
RS-232C通讯口
RS-485通讯口
变送/控制
输出方式

1
2
3
4
5
6
7

继电器控制输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
SCR-可控硅过零触发脉冲控制输出
SSR-固态继电器控制电压输出
输入类型

□

见“输入范畴表”
第一报警
方 式

H
L

上限报警输出
下限报警输出
第二报警
方 式

H
L

上限报警输出
下限报警输出
供电方式

T
A

AC90～265V（开关电源）供电
AC220V供电（线性电源）
显示类型

W1
W3
显示单相功率
显示三相功率(输入单相电压电流，显示三相平衡功率值)
测量精度

0.5%FS±1字（可省略）
备注：① W为有功功率表，W0为无功功率表。
② 输入型号以及输入范畴请在订货时注明。
③本仪表交流电量参数均为单相电压/电流参数。
* 输入范畴表：（前端有互感器，请提供互感器变比值。工作量程可设立）
交流电压：
0～600V直接输入
600V以上由电压互感器转换为满量程为100V电压输入
交流电流：
0～5A直接输入
5A以上由电流互感器转换为满量程为5A电流输入
★仪表用于三相对称负载测量时，接线办法如下： ★仪表用于单相负载测量时，接线办法如下：

六、HR-WP系列交流电工表通信合同
本通讯合同采用原则Modbus合同，所用传播模式为RTU模式。Modbus合同是一种主-从式合同。
任何时刻只有一种设备可以在线路上进行发送。由主站管理信息互换，且只有它能发起。它会相继对从站进行轮询。除非被主站批准，否则任何从站都不能发送消息。从站之间不能进行直接通信。
合同帧中不包括任何消息报头字节或消息字节结束符。
它定义如下：
从站地址
祈求代码
数据
CRC16
从站地址：- 地址必要在1到247之间。
- 每个地址在网络设备环境中必要唯一。
数据 ： 以二进制代码传播。
CRC16 ： 循环冗余校验参数。
当间隔时间长于或等于3.5字符时，即作为检测到帧结束。
1、通讯口设立
通讯方式 异步串行通讯接口，如RS-485，RS-232，RS-422等
波特率 2400、4800、9600、19200bps（可由设定仪表参数互相更改，默认9600）
注：通讯不隔离时，波特率可选取19200bps，隔离通讯则只能选取2400-9600bps。
2、字节数据格式
. 一位起始位
. 八位数据位
. 一位停止位
. 无校验
1
*
*
*
*
*
*
*
*
1
1位起始位 8位数据位 1位停止位
3、仪表通讯帧格式
下表给出由虹润数显仪工作在从机模式时Modbus功能，并规定其限值。
从站编号：本机仪表地址，地址必要在1到247之间，且同一总线上各仪表地址不可重复。
地址为0时用于广播功能，且此时只有写功能有效。单字节。
功能代码：“读”和“写”功能是从主站角度定义。单字节。
功能代码
Modbus名
功能名
广播
一次持续N最大值
3 (0x03)
Read Holding Registers
读N个寄存器值
NO
32
16 (0x10)
Write Multiple Registers
写N个寄存器值
YES
32
首寄存器地址：要读取第一种内部寄存器地址。双字节。每个内部寄存器值数据为双字节。
寄存器数：要读取或修改内部寄存器个数。双字节。
读取字节数：被读取内部寄存器数据字节总数。单字节。
CRC16：循环冗余校验参数。
1) 读N个输出字：功能3
注意： Hi = 高位字节，Lo = 低位字节。此功能可被用于读取参数，而无论类型如何。
主站祈求
从站编号
0x03
首寄存器地址
寄存器数
CRC16
Hi
Lo
Hi
Lo
Lo
Hi
1字节 1字节 2字节 2字节 2字节
从站响应
从站编号
0x03
读取字节数
首寄存器数值
……
末寄存器数值
CRC16
Hi
Lo

Hi
Lo
Lo
Hi
1字节 1字节 1字节 2 字节 2 字节 2 字节
2) 异常响应
当从站不能执行发送给它祈求时，它将返回一种异常响应。
异常响应格式：
从站编号
响应代码
错误代码
CRC16
Lo
Hi
1字节 1字节 1字节 2 字节
响应代码：祈求功能代码 + 0x80（最高位被置为1）。
错误代码：1 = 祈求中需访问寄存器地址不在寄存器地址范畴内。
2 = 祈求中一次需访问寄存器数量超过可持续访问寄存器数量最大值(32)。
3 = 从站写保护。
4、HR系列电量集中显示仪表内部参数相应地址表：
编号
参数符号
参数名称
寄存器地址
数据格式
类型
数值范畴
备注
1
实时数据
交流电压数值
0000H
双字节无符号数
只读
0-9999
用04指令读
2
实时数据
交流电流数值
0001H
双字节无符号数
只读
0-9999
用04指令读
3
实时数据
有功功率数值
0002H
双字节有符号数
只读
0-9999
用04指令读
4
实时数据
无功功率数值
0003H
双字节有符号数
只读
0-9999
用04指令读
5
实时数据
功率因素数值
0004H
双字节有符号数
只读
0-9999
用04指令读
6
实时数据
功频周波数值
0005H
双字节有符号数
只读
0-9999
用04指令读
7
实时数据
有功电度数值
0006H
四字节浮点数
只读
0-9999
用04指令读
8
组态数据(A1t)
第一报警类型
0000H
双字节有符号数
读/写
-6 - 6
用03指令读
9
组态数据(A1U)
第一报警数值
0001H
双字节无符号数
读/写
0-9999
用03指令读
10
组态数据(A1d)
第一报警回差
0002H
双字节无符号数
读/写
0-9999
用03指令读
11
组态数据(A2t)
第二报警类型
0003H
双字节有符号数
读/写
-6 - 6
用03指令读
12
组态数据(A2U)
第二报警数值
0004H
双字节无符号数
读/写
0-9999
用03指令读
13
组态数据(A2d)
第二报警回差
0005H
双字节无符号数
读/写
0-9999
用03指令读
14
组态数据(Add)
仪表地址
0006H
双字节无符号数
读/写
0-250
用03指令读
15
组态数据(bt)
通信波特率
0007H
双字节无符号数
读/写
1200/2400/
4800/9600
用03指令读
16
组态数据(CH1)
CH1显示值
0008H
双字节无符号数
读/写
0/1/2/4
用03指令读
17
组态数据(CH2)
CH2显示值
0009H
双字节无符号数
读/写
0/1/3/5
用03指令读
18
组态数据(SCAL)
量程选取
0010H
双字节无符号数
读/写
0/1/5
用03指令读
19
组态数据(FLU)
电压滤波系数
0011H
双字节无符号数
读/写
0-95
用03指令读
20
组态数据(FLA)
电流滤波系数
0012H
双字节无符号数
读/写
0-95
用03指令读
21
组态数据(FLP)
有功功率滤波系数
0013H
双字节无符号数
读/写
0-95
用03指令读
22
组态数据(FLQ)
无功功率滤波系数
0014H
双字节无符号数
读/写
0-95
用03指令读
23
组态数据(FLPF)
功率因数滤波系数
0015H
双字节无符号数
读/写
0-95
用03指令读
24
组态数据(FLFR)
频率滤波系数
0016H
双字节无符号数
读/写
0-95
用03指令读
25
组态数据(PU)
电压小数点
0017H
双字节无符号数
读/写
0/1/2/3
用03指令读
26
组态数据(PA)
电流小数点
0018H
双字节无符号数
读/写
0/1/2/3
用03指令读
27
组态数据(PP)
有功功率小数点
0019H
双字节无符号数
读/写
0/1/2/3
用03指令读
28
组态数据(PQ)
无功率小数点
0020H
双字节无符号数
读/写
0/1/2/3
用03指令读
29
组态数据(PPF)
功率因数小数点
0021H
双字节无符号数
读/写
0/1/2/3
用03指令读
30
组态数据(PFR)
频率小数点
0022H
双字节无符号数
读/写
0/1/2/3
用03指令读
31
组态数据(NA)
电流零点迁移
0023H
双字节无符号数
读/写
-1999-9999
用03指令读
32
组态数据(SA)
电流量程增益
0024H
双字节无符号数
读/写
0-9.999
用03指令读
33
组态数据(NV)
电压零点迁移
0025H
双字节无符号数
读/写
-1999-9999
用03指令读
34
组态数据(SV)
电压量程增益
0026H
双字节无符号数
读/写
0-9.999
用03指令读
35
组态数据(PT)
功率因数调节参数
0027H
双字节无符号数
读/写
0
用03指令读
36
组态数据(RU)
电压倍率
0028H
双字节无符号数
读/写
1.0-999.9
用03指令读
37
组态数据(RA)
电流倍率
0029H
双字节无符号数
读/写
1.0-999.9
用03指令读
38
组态数据(PS)
有功功率单位
0030H
双字节无符号数
读/写
0/1/2
用03指令读
39
组态数据(qs)
无功功率单位
0031H
双字节无符号数
读/写
0/1/2
用03指令读
40
组态数据(PSEL)
功率显示选取
0032H
双字节无符号数
读/写
0/1/2
用03指令读
41
组态数据(TOSL)
变送输出选取
0033H
双字节无符号数
读/写
0-5
用03指令读
42
组态数据(TOLO
变送输出相应输出下限值
0034H
双字节无符号数
读/写
0-9999
用03指令读
43
组态数据(TOUP
变送输出相应输出上限值
0035H
双字节无符号数
读/写
0-9999
用03指令读
44
组态数据(PASS
设立密码
0036H
双字节无符号数
读/写
0000-9999
用03指令读
备注：本仪表通讯合同为原则MODBUS-RTU合同,支持03/04/06/16指令,建议尽量不要用广播方式来读取仪表数据。
