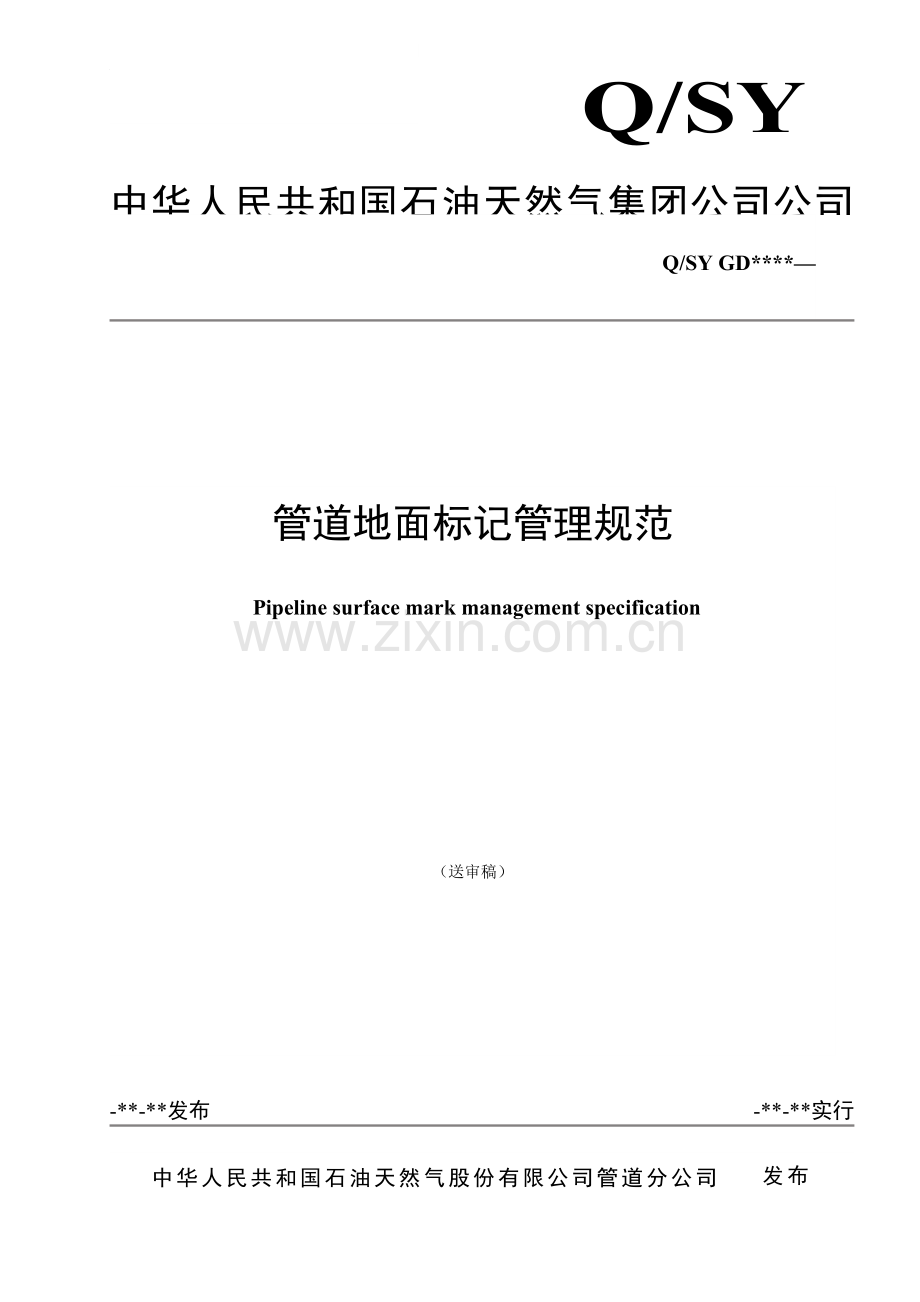

管道地面标记管理规范

Pipeline surface mark management specification

（送审稿）
Q/SY GD****—
Q/SY
中华人民共和国石油天然气集团公司公司原则

z

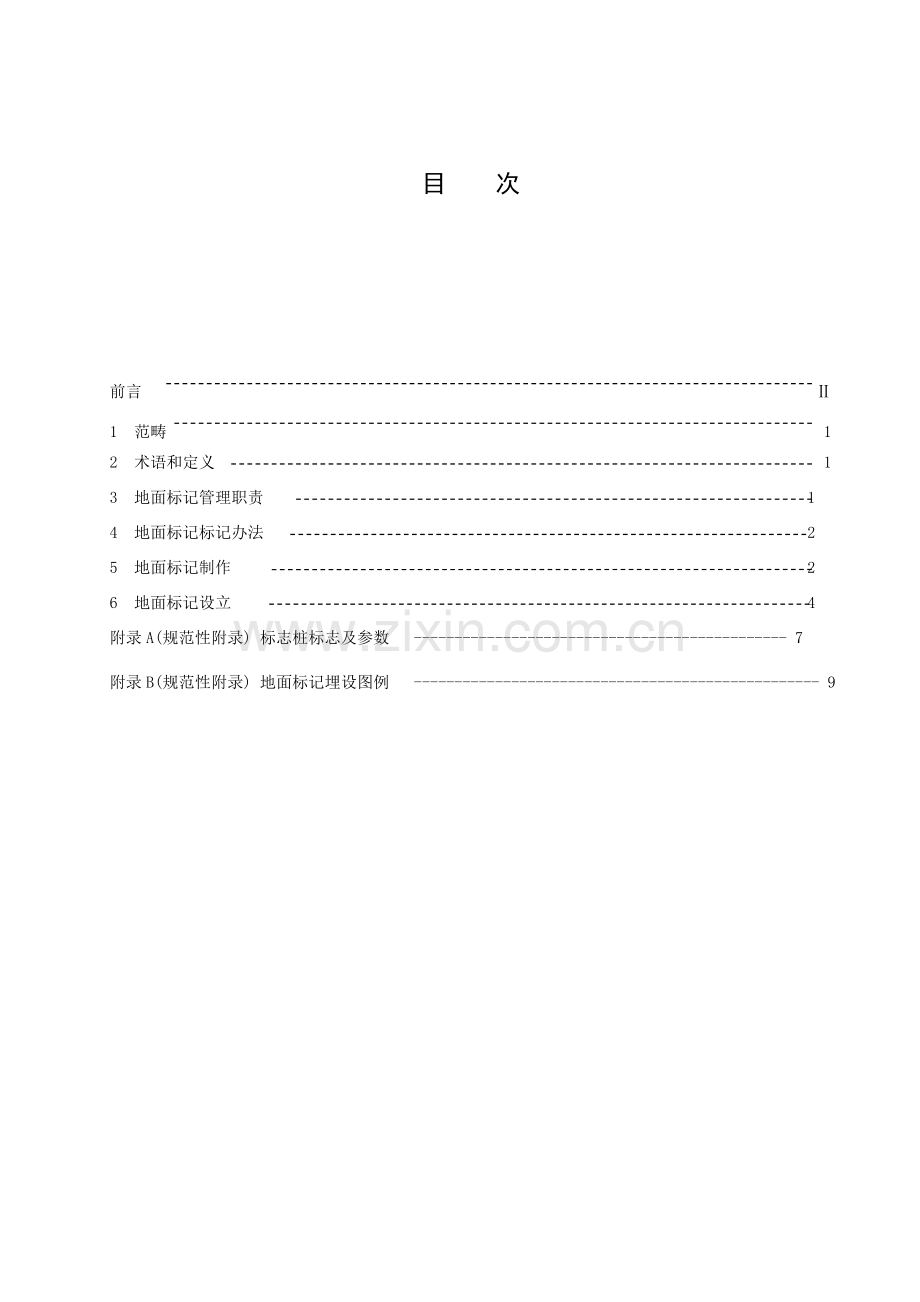

目 次

前言 Ⅱ
1 范畴 1
2 术语和定义 1
3 地面标记管理职责 1
4 地面标记标记办法 2
5 地面标记制作 2
6 地面标记设立 4
附录A(规范性附录) 标志桩标志及参数 ---------------------------------------------- 7
附录B(规范性附录) 地面标记埋设图例 -------------------------------------------------- 9

前 言

为加强中华人民共和国石油管道公司管道地面标记管理，规范管道沿线里程桩、转角桩、警示桩、标志桩和警示牌、标记带等地面标志设立，满足中华人民共和国石油管道公司安全运营管理需求，特制定本原则。
本原则附录A、附录B均是规范性附录。
本原则由管道分公司原则化技术委员会提出并归口。
本原则起草单位：管道分公司管道处、沈阳调度中心、秦京输油气分公司、大连输油分公司。
本原则起草人：高 强、费雪松、南敬茹、卢启春、姜征峰、蒋国辉、柳 文、张永盛、郭庆茹、王巨洪。

管道地面标记管理规范
1　 范畴
本原则规定了管道地面标记设立、制作、编号及管理规定。
本原则合用于中华人民共和国石油管道公司所辖管道地面标记管理，新建、改扩建管道工程参照执行。

2　 术语和定义
2.1
地面标记 Surface Mark
重要用于管道上方各种地面标记，涉及里程桩、标志桩、转角桩及警示牌等设施。
2.2
里程桩/测试桩 Milepost/Test Post
重要用于标记油气管道走向、里程地面标记，每公里设立1个，普通里程桩与测试桩结合设立，分为高桩和低桩两种形式。
2.3
标志桩 Marker Peg
重要用于标记埋地管道与公路、铁路、河流、隧道、管道、光缆、电缆和地下构筑物等交叉点（普通设立在交叉点两侧）、水工、地质灾害保护设施以及管道抢修作业点地面标记。
2.4
转角桩 Turning Point Stake
明示管道在水平或纵向转角位置发生方向变化（如弯头或水平转角不不大于5°）时，拟定走向与重要变化参数地面标记。
2.5
警示桩 Warning Pile
在两个相邻里程桩之间，按一定距离埋设用于确认管线走向地面标记，同步用于管道埋深较浅沟渠、重载车辆通过未作管道保护涵道路以及管道通过人口稠密区等特殊地段地面警示标志。
2.6
分界桩 Delimitation Pile
明示管道所属行政管理区域分界标志。
2.7
警示牌 Warning Mark
在管道穿越大中型河流（山沟）、冲沟 、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区等危险点源明示管道安全防范事项标志。
2.8
阀室标牌 Valve House Sign
明示管道线路上各类阀室标志。
2.9
标记带 Mark Belt
持续敷设于埋地管道上方，用于防止第三方施工破坏管道而设立地下标记。

3　 地面标记管理
3.1 管道地面标记维护与管理实行分级管理、分工负责管理模式。
3.1.1 中华人民共和国石油管道公司负责制定管道地面标记原则及规范，负责管道地面标记管理指引、检查考核、方案审批。
3.1.2 中华人民共和国石油管道公司各分公司负责所辖区域内管道地面标记管理、维护；建立地面标记管理台帐；制定地面标记维修、维护方案，并组织实行。
3.2 各分公司应每季度检查所辖管段地面标记完好状况，及时补栽丢失地面标记；每年对地面标记进行一次全面维护，并对地面标记位置采用GPS或其他技术手段进行全面校核；对于导致单个桩体1/3以上地面标记桩体损坏时，应及时进行整治；发现地面标记倾（≥15°）、倒、被移位（≥0.5m），应将其恢复位置并回填固定。
3.3 寻常巡线时，应检查地面标记与否完好，发现损坏或丢失，应及时修补。
4　 地面标记标记办法
依照地面标记作用不同，选用不同标记代号，流水编号应统一编制，从管线起点至终点按顺序编号。
4.1 管道电流、电位测试桩兼作里程桩。电位测试桩每公里设立1个，电流测试桩按实际需要设立。
4.2 管道与新建铁路、公路、管道交叉需增设电位测试桩/标志桩时，标记办法为里程+间距。
5　 地面标记制作
5.1 普通规定
5.1.1 地面标记喷刷色彩应符合RGB色值规范规定，详细规定见附录A.2。桩体上所有中文、英文、阿拉伯数字、边框、笔迹(边沿)规定清晰，字体应采用宋体。
5.1.2 地面标记喷刷：涂料应具备较好附着力、不易褪色、耐寒暑、耐紫外线照射等特点，并应按照涂料施工技术规定进行施工。
5.1.3 管线设立同类标记形式与内容应保持一致，地面标记尺寸，应能容下标记内容。
5.1.4 管道保护警示用语依照《石油天然气管道保护条例》有关规定，结合标记桩埋设地点有针对性地选取警示语句。
5.1.5 低桩里程桩（测试桩）、标志桩、转角桩、警示桩、分界桩及警示牌宜采用C25钢筋混凝土预制，桩套为钢筋混凝土预制，阀室标牌宜采用金属制作。低桩里程桩（测试桩）、标志桩、转角桩、分界桩尺寸为：长´宽´厚=1200mm´300mm´150mm，埋深600mm，详细尺寸详见附录B图B.1。
5.2 里程桩（测试桩）制作
5.2.1 高桩里程桩
a) 桩体采用φ108×4钢管制作，长度3m，黄色反光漆喷刷，颜色原则见附录A.2。
b) 里程桩基墩底部应置于均匀密实土层之中，地基承载力不低于80kPa，基墩底部安装尺寸为：长´宽´厚=600mm´600mm´300mm，见附录B图B.2.1。
c) 里程桩顶部镶嵌白底黑字2mm厚金属铭牌（铝制），铭牌标注中华人民共和国石油标志、管道名称、里程数、管理单位、联系电话、编号及测试桩类型，文字采用电解刻字加工，见附录B图B.2.2。
d) 高桩里程桩（测试桩）接线柱颜色规定：红色表达站内，黑色表达站外，见附录B图B.2.1。
e) 电缆线外皮颜色规定：保护电位测试线站内为红色，站外为黑色；电流测试线为黄色；进出站跨接线为绿色；绝缘接头保护电池接线站内为蓝色，站外为白色。
f) 测试线连接完毕后，应对里程桩柱内部进行胶泥封堵，防止水气上返腐蚀接线柱。
5.2.2 低桩里程桩
a) 里程桩双面均为白底、红字，见附录B图B.3.1和附录B图B.3.2，细线小方框只表达字体大小，不画出。
b) 里程桩正面标注：
上部：中华人民共和国石油
中部：管线名称
下部：里程数
c) 里程桩背面标注
上部：中华人民共和国石油
中部：管理单位名称
下部：联系电话
5.3 标志桩/转角桩制作
a) 标志桩双面均为白底、红字，见附录B图B.4.1和附录B图B.4.2；标志图为黑框黄底，黑框线宽5mm；细线小方框只表达字体大小，不画出。
b) 管道与建、构筑物交叉时，分别用黑、红、绿线表达已建油、气、水管线；其他未阐明线条均用黑线表达。各种标志桩标志详见附录A.1，图中粗线宽5mm，细线宽2mm。
c) 标志图参数内容及阐明详见附录A.3。
d) 标志桩正面标注
上部：中华人民共和国石油
中部：标志图
下部：里程数
e) 标志桩背面标注
上部：中华人民共和国石油
中部：标志图参数阐明
下部：联系电话
5.4警示桩制作
a) 警示桩采用三角桩，桩顶为红色，桩身为白底、红字，见附录B图B.5所示。
b) 正面标注:
上部：中华人民共和国石油
下部：管线名称、里程+间距
c) 左侧面标注:
上部：中华人民共和国石油
下部：管理单位名称、联系电话
d) 右侧面标注：
上部：中华人民共和国石油
下部：管道保护警示用语
5.5 分界桩制作
a) 分界桩双面均为白底、红字，桩顶为红色，见附录B图B.6.1和附录B图B.6.2，细线小方框只表达字体大小，不画出。
b) 正面标注：
上部：中华人民共和国石油
下部：上游、下游输油气分公司和站场名称
c) 背面标注：
上部：中华人民共和国石油
下部：管理单位、里程数
5.6 警示牌制作
a) 警示牌双面均为白底、红字，尺寸为：长´宽´厚=1000mm´600mm´60mm，见附录B图B.7.1和附录B图B.7.2。
b) 正面标注：中华人民共和国石油标志、管道警示用语、管理单位、联系电话。
c) 背面标注：中华人民共和国石油标志、管道警示用语。
5.7 阀室标牌制作
a) 标牌内容涉及中华人民共和国石油标志、管道名称、阀室名称和管理单位名称。
b) 标牌字体颜色为红色，见附录B图B.8。
5.8 标记带制作
a) 标记带宜采用聚乙烯等高强度、耐老化材料复合制成。
b) 标记带宽度为管径1.2倍。
c) 标记带带身为红、黄色块交替，每段色块为长600mm、夹角30°平行四边形；按顺序依次标注为：中华人民共和国石油标志（黄底）、管理单位名称（红底黄字）、联系电话（黄底红字）、管道保护警示用语（红底黄字），中华人民共和国石油标志直径100mm，文字高度60mm，字体为宋体，见附录B图B.9.1。
d）当标记带宽度不大于300mm时，标记带应印制1行文字和中华人民共和国石油标志；当标记带宽度不不大于300mm（含300mm）、不大于600mm时，标记带应平行印制2行文字和中华人民共和国石油标志，见附录B图B.9.2；当标记带宽度不不大于600mm（含600mm）、不大于900mm时，标记带应平行印制3行文字和中华人民共和国石油标志；当标记带宽度不不大于900mm（含900mm）时，标记带应平行印制4行文字和中华人民共和国石油标志。
6　 地面标记设立
6.1 设立普通规定
6.1.1 地面标记分别按设计规定，埋设于指定地点，在满足可视性需求前提下，可纵向调节位置。
6.1.2 标记桩原则上应设立在路边、田埂、堤坝等空旷荒地处，尽量减少对土地使用影响。
6.1.3 地面标记设立位置宜在顺输送介质流向左侧，距离管道中心线1.5m处（即：桩体垂直中心线与管道轴向水平距离），埋设偏差为±0.25m。
6.1.4 当管道穿（跨）越公路、铁路、河流等有一定长度建、构筑物时，标志桩正面应面向被穿（跨）越建、构筑物，其她未作详细阐明标志桩正面均应面向来油（气）方向。
6.2 里程桩/测试桩设立
6.2.1 里程桩/电位测试桩每km设立1个,电流测试桩每5km-15km设立1个。新建管道应设立电流测试桩，在役管线参照执行。
6.2.2 里程桩/电流、电位测试桩测试引线与管线连接宜采用铝热焊，焊点应牢固，无虚焊。测试线长度在布放时，应考虑余量，回填时应注意保护。测试桩需移位时测试线容许接续，接点应焊接牢固且做好防水绝缘，测试桩里程标注应按实际增减。电流测试桩不容许沿管道中心线纵向移位。
6.2.3 通电点测试桩应埋设在进、出站绝缘法兰或绝缘接头处。
6.2.4 新建铁路、公路、管道与原管道交叉时应增设电位测试桩/标志桩。
6.2.5 除转角桩外，当各种桩需在同一地点安装时，只设立里程桩。
6.3 转角桩设立
管道转弯处均要设立转角桩，转角桩宜设立在转折管线中心线上方。
6.4 标志桩设立
6.4.1 标志桩分为穿河流桩、穿隧道桩、穿公路桩、穿铁路桩、管道交叉桩、通讯光缆(电缆)交叉桩、电力电缆交叉桩和分界桩，重要用于地面、地下隐蔽等工程和管理单位交接标记。
6.4.2 管线穿越铁路时，应在铁路两侧设立穿越桩。穿越桩设立在铁路护道坡脚处。
6.4.3 管线穿越公路时，应按下列规定拟定桩设立：
a) 管线穿越高速公路、国家一级、二级公路或穿越公路长度不不大于50m（含50m）时，应在公路两侧设立标志桩。设立位置在公路排水沟外边沿以外1.0m处。
b) 管线穿越公路长度不大于50m时，应在公路一侧设立标志桩。设立位置在输送介质流向上方公路排水沟外边沿以外1.0m处。
6.4.4 管线穿越河流、渠道时，应按下列规定拟定桩设立：
a) 管线穿越河流、渠道长度不不大于50m(含50m)时，应在其两侧设立标志桩。设立位置在河流、渠道堤坝坡脚处或距岸边3.0米处。
b) 管线穿越河流、渠道长度不大于50m时，应在其一侧设立标志桩。设立位置在输送介质流向上方河流、渠道堤坝坡脚处或距岸边3.0米处。
c) 标志桩应标注管道穿越形式及管道埋深；在通航河流穿越处，应与航运部门协商，由对方配合设立标记，喷写“禁止抛锚”等警示用语，并标注管道埋深（夜间荧光）。
6.4.5 埋地管道与其他地下构筑物（如电缆、其他管道、坑道等）交叉，标志桩应设立在交叉点上。
6.4.6 标记固定墩、牺牲阳极及其她附属设施，标志桩应设立在所标记物体正上方。
6.4.7 空白标志桩用于时间较长，但非永久性地下设施;设施拆除，则标志桩亦拆除;水工设施、地质灾害点、管道抢修点亦可用空白标志桩标记，在空白标记处进行编号标记，详细记录办法由分公司自行拟定。
6.4.8 分界桩用于各分公司间行政区划分界，分界桩由上游公司负责管理。
6.5 警示桩设立
每100m设立1个警示桩，设立在管道中心线上，特殊地点可依照实际状况设立。
6.6 警示牌设立
6.6.1 管道穿越大中型河流、山沟、冲沟 、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区、爆破采石区域、工业建设地段等危险点源需设立警示牌，持续地段每100m设立1个警示牌，并设立在管道中心线上。
6.6.2 管线穿越河流、水渠长度在50m(含50m) 以上时，应在其两侧设立警示牌；管线穿越河流、渠道长度在50m如下时，应在其一侧设立警示牌；警示牌设立在河流、水渠堤坝坡脚处或距岸边3.0m处（一侧设立警示牌，警示牌应设立在输送介质流向上方）。
6.6.3 宜在水工保护、地质灾害治理设施上方设立警示牌，并选取恰当警示用语。
6.7 阀室标牌设立
在管道线路上各类阀室墙面上设立标记牌。标记牌位置——阀室门右侧，距门边0.3m，标记牌底边距地面1.5m。
6.8 标记带设立
6.8.1 标记带在管道新建和大修施工过程中，随管体回填埋入地下，位于管顶上方500mm。
6.8.2 标记带中心线与管道中心线在同一竖直水平面上，字体朝上。

附录 A
（规范性附录）
标志桩标志及参数
A.1 标志桩标志

左转
固定墩
放空阀
分支管道
穿铁路
带套管穿铁路
穿公路
带套管穿公路
上纵弯
下纵弯
稳管穿河流
穿河流
弯头右转
弯头左转
右转
管道交叉

空白标志
跨越河流
通讯电（光）缆交叉
电力电缆交叉

图A.1 标志桩标志

A.2 地面标记RGB颜色原则
白色：R255,G255,B255；
黄色：R255,G230,B0；
橙色：R255,G102,B0；
红色：R204,G0,B0；
绿色：R0,G150,B0 ；
蓝色：R5,G113,B176；
黑色：R0,G0,B0。

图A.2 地面标记RGB颜色原则
A.3 参数
各类标志桩参数内容规定如下：
表A.1 标志桩参数内容
序号
桩 类 别
参 数 内 容
1
河 流
穿越形式、穿河流最低点处埋深
2
公 路
穿越形式、穿公路中心处埋深
3
铁 路
穿越形式、穿铁路中心处埋深
4
与其他管道、电缆(或光缆)等交叉
交叉处两线外壁最小垂直净距离
5
转 角
转角角度
6
站 场
该点海拔高程
注1：参数内容中长度单位：m，精准到小数点后一位。
注2：埋深：穿铁路指道轨下最浅处埋深，公路则指路面下最浅处埋深。
注3：与其他管道或电缆(或光缆)交叉时，如果中华人民共和国石油管道公司管道在其之下，间距用正号表达；反之，则用负号表达。两条管道或电缆(或光缆)间距，按管道或电缆(或光缆)外壁计算。

.

附录B
(规范性附录)
地面标记埋设图例
B.1 里程桩（电位、电流测试桩）、标志桩、转角桩、分界桩尺寸图

50mm
50mm
100mm
450mm
400mm
50mm
100mm
50mm
200mm
100mm
150mm
150mm
150mm
150mm
50mm
600mm
600mm

图B.1 里程桩（电位、电流测试桩）、标志桩、转角桩、分界桩尺寸图

2m
1m
铭牌
接线方式
基墩
与管道相连接
0.3m
0.6m
B.2 高桩里程桩

图B.2.1 高桩里程桩

20mm
Φ8mm
60mm
20mm

200mm
140mm
管理单位：
管道名称：
联系电话：
编号：
桩型：
里程数：
20mm
20mm
20mm
20mm
20mm
20mm
铭牌：

图B.2.2 高桩里程桩铭牌

B.3 低桩里程桩
正面：
Φ100mm
240mm
80mm
60mm
60mm
管线名称

里程数

80mm
50mm
中华人民共和国石油

图B.3.1 低桩里程桩正面

背面：
Φ100mm
240mm
80mm
60mm
60mm
管理单位

联系电话

80mm
50mm
中华人民共和国石油

图B.3.2 低桩里程桩背面

B.4 标志桩
正面：
50mm
Φ100mm
240mm
80mm
60mm
150mm
30mm
标志图
里程数

中华人民共和国石油

图B.4.1 标志桩正面

背面：

Φ100mm
240mm
80mm
60mm
60mm
管道标志桩参数内容

联系电话

80mm
50mm
中华人民共和国石油

图B.4.2 标志桩背面

B.5 警示桩：
250mm
165mm
50mm
50mm
165mm
管线名称
里程+间距：
100mm
50mm
1350mm
250mm
250mm
100mm
100mm
50mm
中华人民共和国石油

图B.5 警示桩

B.6 分界桩
正面：

60mm
上站单位名称

50mm
100mm
80mm
60mm
150mm
下站单位名称

10mm
240mm
中华人民共和国石油

图B.6.1 分界桩正面

背面：

60mm
管理单位

50mm
100mm
80mm
60mm
80mm
里程数

中华人民共和国石油

图B.6.2 分界桩背面

B.7 警示牌：
正面：
1000mm
1000mm
1000mm
地面如下
120mm
500mm
600mm
地面如下

图B.7.1 警示牌正面

600mm
1000mm
1000mm
地面如下
地面如下
1000mm
背面：

图B.7.2 警示牌背面

B.8 阀室标牌：

40mm
100mm

中华人民共和国石油
管道名称
阀室名称
管理单位名称
60mm
100mm
90mm
300mm
80mm
70mm
50mm
50mm
50mm
50mm
400mm
600mm

图B.8 阀室标牌

B.9 标记带：
管理单位名称
联系电话
管道保护警示用语
100mm
60mm
600mm
600mm
600mm
600mm

图B.9.1 标记带（带宽＜300mm）
600mm
600mm
600mm
600mm
管理单位名称
联系电话
管道保护警示用于
100mm
60mm
管理单位名称
联系电话
管道保护警示用语
100mm
60mm

图B.9.2 标记带（300mm≤带宽＜600mm）
