高空作业平台使用说明指导书.doc

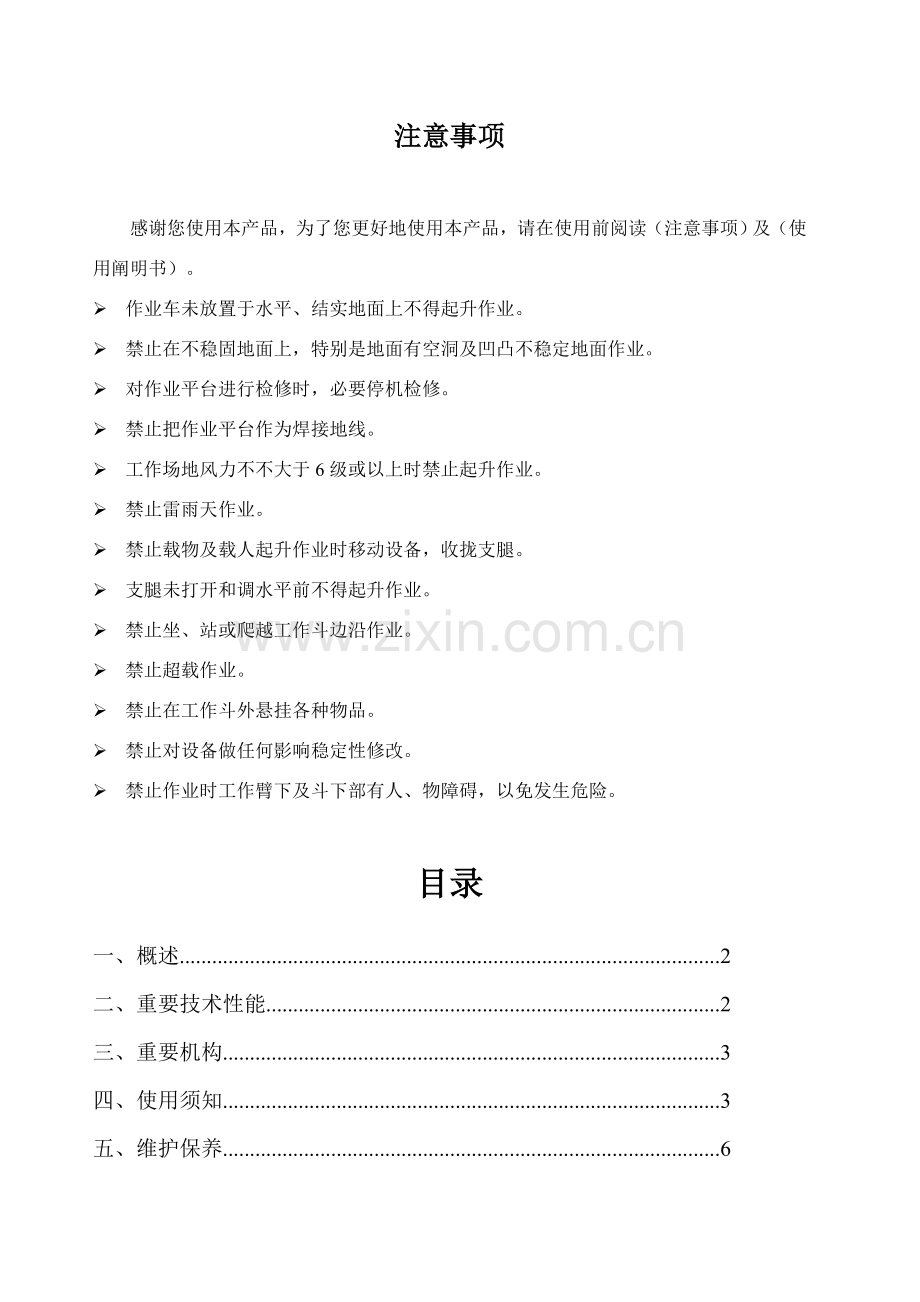

注意事项

感谢您使用本产品，为了您更好地使用本产品，请在使用前阅读（注意事项）及（使用阐明书）。
Ø 作业车未放置于水平、结实地面上不得起升作业。
Ø 禁止在不稳固地面上，特别是地面有空洞及凹凸不稳定地面作业。
Ø 对作业平台进行检修时，必要停机检修。
Ø 禁止把作业平台作为焊接地线。
Ø 工作场地风力不不大于6级或以上时禁止起升作业。
Ø 禁止雷雨天作业。
Ø 禁止载物及载人起升作业时移动设备，收拢支腿。
Ø 支腿未打开和调水平前不得起升作业。
Ø 禁止坐、站或爬越工作斗边沿作业。
Ø 禁止超载作业。
Ø 禁止在工作斗外悬挂各种物品。
Ø 禁止对设备做任何影响稳定性修改。
Ø 禁止作业时工作臂下及斗下部有人、物障碍，以免发生危险。

目录

一、 概述....................................................................................................2
二、 重要技术性能....................................................................................2
三、 重要机构............................................................................................3
四、 使用须知............................................................................................3
五、 维护保养............................................................................................6

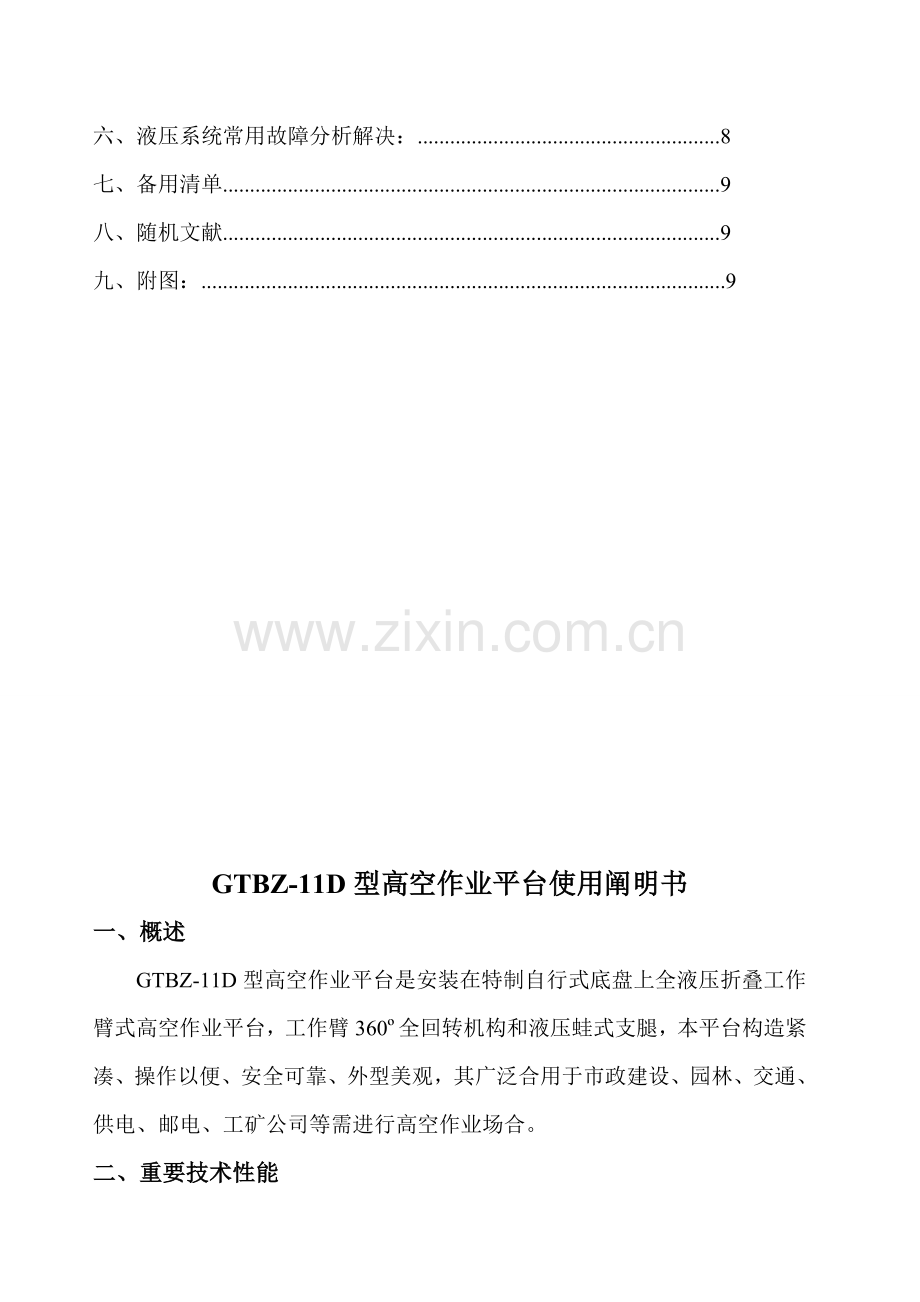

六、 液压系统常用故障分析解决：........................................................8
七、 备用清单............................................................................................9
八、 随机文献............................................................................................9
九、 附图：.................................................................................................9

GTBZ-11D型高空作业平台使用阐明书
一、 概述
GTBZ-11D型高空作业平台是安装在特制自行式底盘上全液压折叠工作臂式高空作业平台，工作臂360º全回转机构和液压蛙式支腿，本平台构造紧凑、操作以便、安全可靠、外型美观，其广泛合用于市政建设、园林、交通、供电、邮电、工矿公司等需进行高空作业场合。
二、 重要技术性能
GTBZ-11D型高空作业平台参数表
项 目
单位
参 数
备 注
最大作业高度
m
11

平台距地高度
m
9.5

最大作业幅度
m
4.2

平台额定承载
Kg
200

驱动型式

蓄电池

电源电压
V
48V

电池充电时间

6-9小时

灯光配备

配

电池规格
AH/V
150/12

电池数量

4

电池连接形式

串联

油泵电机功率
KW
3

电机功率
KW
4.2

臂架升降速度
m／s
0.04～0.09

臂架回旋角度

3600

工作斗旋转角度

1800

制动形式

液压

液压系统工作压力
MPa
12

外型尺寸
mm
4800×1950×3000

m²整体重量
Kg
2100

抗风能力
级
≦6

支撑型式
蛙式液压支撑

三、重要机构
1、动力源
GTBZ-11D型高空作业平台采用蓄电池为动力，驱动后桥和液压泵工作。
2、工作臂
GTBZ-11D型高空作业平台工作臂为折臂式构造，有两折叠和三折叠两种型式，工作臂起伏动作由液压油缸推动，在容许工作范畴内可任意调节工作臂幅角。
3、旋转机构
是由旋转平台、回转支承、液压马达、涡轮减速机构成，工作臂安装在旋转平台上，由液压马达驱动减速机带动回转支承使旋转工作臂平台实现360°全回转。
5、液压系统
GTBZ-11D型系列平台液压系统为中高压液压系统，系统选用国内外名牌产家液压元件，并设计有油缸防回缩、液压过载防护、油管防爆等安全装置。
6、操作台
GTBZ-11D型系列平台为液压、电器操作，在操作台上装有压力表及电流电压表，以监视平台工作过程工况变化。
四、 使用须知
1、作业前准备
①　 在使用 GTBZ-11D型高空作业平台前，应仔细阅读本阐明书，并熟 悉理解。
②　 按润滑规定润滑高空作业平台有关运动部件。
③　 检查各部位紧固件，与否有松动现象。
④　 检查整机电源，液压系统与否完好。
2、GTBZ-11D型平台操作
（1）驾驶操作
将驾驶室踏板右侧电源总开关闭合，打开钥匙开关，将工作选取 开关拨至“行走”位置，方向选取开关拨至“迈进”档（倒车挡），放 下手刹车，右脚轻踩加速踏板，控制车辆迈进（后退）。
（2） 支腿操作
操作支腿和臂架升降前必要将手刹拉紧，将工作选取开关拨至“平 台操作”位置，方向选取开关拨至中位档。
液压支腿操作阀和油泵控制按钮位于操作平台座椅下方，将支腿 操作阀旋转手柄旋至“全通”位置，按下“支腿启动开关”按钮，再 操作换向手柄，使四支蛙式液压腿动作，支腿支地着劲后普通规定轮胎 离地10～20mm即可，如果地面不平或有坡度，可依照某个支腿位置 将旋转手柄调制相应支腿位置，再操作换向手柄，进行单个动作，直 至基本调平为止，工作结束时工作臂恢复到位，按上述过程将支腿收至 原位。
（3）工作臂操作
支腿可靠支撑后，方可进行工作臂操作，工作臂操作在平台或转 台处均可进行，操作时，依照各处标牌示意，直接启动按钮即可。
注：
①　 工作臂动作时，必要先动作上臂再动作下臂。
②　 支腿未支撑时，禁止操作工作臂。
③　 工作臂工作过程中下方禁止站人。
（4） 回转操作
工作臂动作后，在确认无障碍后可进行工作臂回转操作，操作时 按标牌示意，揿动相应旋转方向按钮，直到达到目物，操作在平台 上或转台处均可进行。
注：①工作臂未动作前，禁止使用回转操作。
②回转动作时应无障碍。
(5)使用操作顺序
GTBZ-11D型平台应严格遵守如下操作顺序：
行驶 定位 挂取力器 放支腿 上臂操作

收支腿 上臂动作 下臂动作 回转动作 下臂动作
注：GTBZ-11D型平台在操作过程中必要严格按操作程序进行，否则将导致设备严重损坏乃至人身伤亡。
3、使用注意事项
（1）本系列高空作业平台，支腿未撑，禁止使用，工作人员在平台内操作时必要系安全带。
（2）本系列高空作业平台在升降时，应上、下臂交替上升或下降动作。在升起过程中必要先升上臂再升下臂；下降时则先降下臂再降上臂。
（3）平台在高空作业过程中禁止动作或调节支腿，如需调节必要将工作臂收回原位后，方可进行。
（4）作业场地坡度不得不不大于25%。
（5）平台在作业时，禁止进行行驶操作。
（6）工作斗内禁止载人行驶。
（7）风力超过6级以上应停止作业。在容许风力下作业时，禁止人为产生横向水平方向载荷。
（8）GTBZ-11D型高空作业平台仅合用于路灯、园林、建筑工程等工况容许场合进行登高作业，不得用于其她非有关作业，禁止用于高空带电作业。
（9）平台作业时，工作臂及工作斗下禁止站人。
五、维护保养
1、GTBZ-11D型高空作业平台经200小时作业后来，应更换液压油并清洗油箱，更换滤芯。在正常状况下。每半年清洗换油一次，在多风沙粉尘场合使用，应酌情缩短换油周期。
2、液压系统使用液压油必要保持清洁，在常年温度0-40℃地区，普通使用普通HL-N46液压油。对温差相对较大地区，建议冬季使用低温液压油。
3、平台初次使用或长期存储后使用，应空载使各机构重复动作几次，以排出液压系统内空气，必要时可拧松油管接头进行排放空气，放后再将接头拧紧。
4、溢流阀调节
液压系统溢流阀调定泄油压力为16MPa,当系统浮现压力波动或异物卡死溢流阀芯时，须对溢流阀进行清洗调节，正常状况，松下溢流阀螺塞保护罩，用平口起右旋螺塞系统压力增大，反之压力减少，如卡死，则须将螺塞完全松开，倒出阀芯及弹簧和阀座一并清洗，然后重新安装并调节压力至规定值。
5、节流阀调节
工作臂在升降过程中，如浮现过快或过慢，可通过调节单向节流阀实现工作臂动作平稳，顺时针拧动螺塞为减少速度，反之逆时针速度增长，调完后拧紧并帽。
6、经常检查各油路硬管、软管有无异常变形损坏，各管接头和操作阀接口与否渗漏油，发现问题应及时解决。
7、平台各相对运动部件，应严格按照规定进行润滑解决。
8、平台应停放在车库内，露天放置应罩防雨布。当平台长时间不使用时，应进行封存保管，保管期间可将支腿收起。并每月检查一次，按规定给轮胎补气，每一月应将平台空载运转一次，并检查各机构运营状况，发现问题及时解决。
9、润滑周期表
GTBZ-11D系列作业平台应严格按下表规定进行润滑保养
序号
润滑部位名称
润滑周期
润滑油种类
备注
1
转向轮系统
3个月
钙基润滑脂1#

2
支腿油缸销轴
1个月
钙基润滑脂1#

3
回转支承
3个月
极压锂基润滑脂0#

4
下臂销轴
1个月
钙基润滑脂1#

5
下拉杆销轴
1个月
钙基润滑脂1#

6
上臂销轴
1个月
钙基润滑脂1#

7
上拉杆销轴
1个月
钙基润滑脂1#

8
上、下臂油缸销轴
1个月
钙基润滑脂1#

六、液压系统常用故障分析解决
故障现象
故障分析
解决办法
系统无压力或压力局限性
1、油泵电机不工作
2、吸油管或滤网堵塞
3、吸油处接头吸入空气
4、油液粘度大或温升太高
1、检查油泵电机
2、检查、清洗或更换滤网
3、检查、拧紧接头
4、选取对的液压油，控制温升
工作臂油缸抖动或升降速度过快、慢
1、油缸内有空气
2、下降中节流阀启动过大
3、上升、下降过程中节流阀调定值不符
1、使液压油缸重复动作几次（油缸须动作到极限位置）
2、调节单向节流阀启动值
3、重新调节节流阀启动值
工作臂油缸在工作过程中下滑
1、支撑阀内有异物，锁不住

2、支撑阀内漏
3、油缸内漏
1、拆下支撑阀芯，进行清洗。排除异物
2、更换密封或换阀
3、更换密封或换缸
支腿油缸在工作过程中下滑
1、液压锁泄露
2、支腿油缸内漏
1、更换液压锁
2、更换油缸密封或换缸
电磁阀不换向
1、滑阀阀芯卡死
2、具备中间位置对中弹簧失效
3、电磁线圈烧坏
4、电气线路故障
1、拆开清除脏物，去毛刺
2、更换弹簧
3、更换线圈
4、检查因素并排除
管接头及阀体平面渗漏
1、管接头拧紧不够
2、管接头内密封损坏
3、阀体与阀板平面度精度不够
4、阀体或阀板装密封孔台阶不平
1、拧紧接头
2、更换密封
3、阀板面重新研配
4、修配阀板，在也许状况下扩大沉孔更换密封
下车阀溢流阀压力波动或调节无效
1、弹簧弯曲或太软
2、油不清洁，阻尼孔堵塞
3、滑阀卡住
4、进出油口装反
1、更换弹簧
2、拆开清洗，疏通阻尼孔
3、拆开清洗检查，重新装配
4、检查油源,反方向重新安装

七、备用清单
名称
单位
规格
数量
备注
组合垫圈
只
Φ10、Φ8
各4

黄油枪
把

1

螺丝刀
把
平口、十字
各1把

呆扳手
把
17-19
1

八、随机文献
1、产品合格证 1份
2、产品保修卡 1份

九、附图：
电气原理图
液压原理图

简介：GTS6系列伸缩柱式高空作业平台采用液压、链条联动升降机构、车架用优质矩形钢管焊接；升降柱采用高强度铝合金型材，构造合理、紧凑，安全可靠。升降操作设两套按钮，均为安全电压。台架升降上极限位置由限位块控制，升降柱采用双链条牵引，安全系数大。整机构造精致合理，安全可靠。GTS6系列伸缩柱式高空作业平台具备外形尺寸小、重量轻、移动灵活以便等特点、升降作业安全可靠。合用于宾馆、饭店、商场室内装修、空间灯线、管路、门窗维修保养及清洁、高层布展；也合用于面积或空间狭窄工房内空间作业。

型号
GTS6K11

尺寸

最大工作高度(m)
11

最大工作平台高度(m)
9.2

收藏高度(m)
2

收藏长度(m)
1.37

收藏宽度(m)
0.76

平台尺寸（mm*mm*mm）
660x660x1100

支腿支撑尺寸(m*m)
2.2x2.0

整机质量（kg）
330

性能

承载能力(kg)
100

动力

电机功率（kW）
1.5

电机转速(r/min)
1400

交流电压(V)
～220
