EMCVPlex存储双活建设专项方案.doc

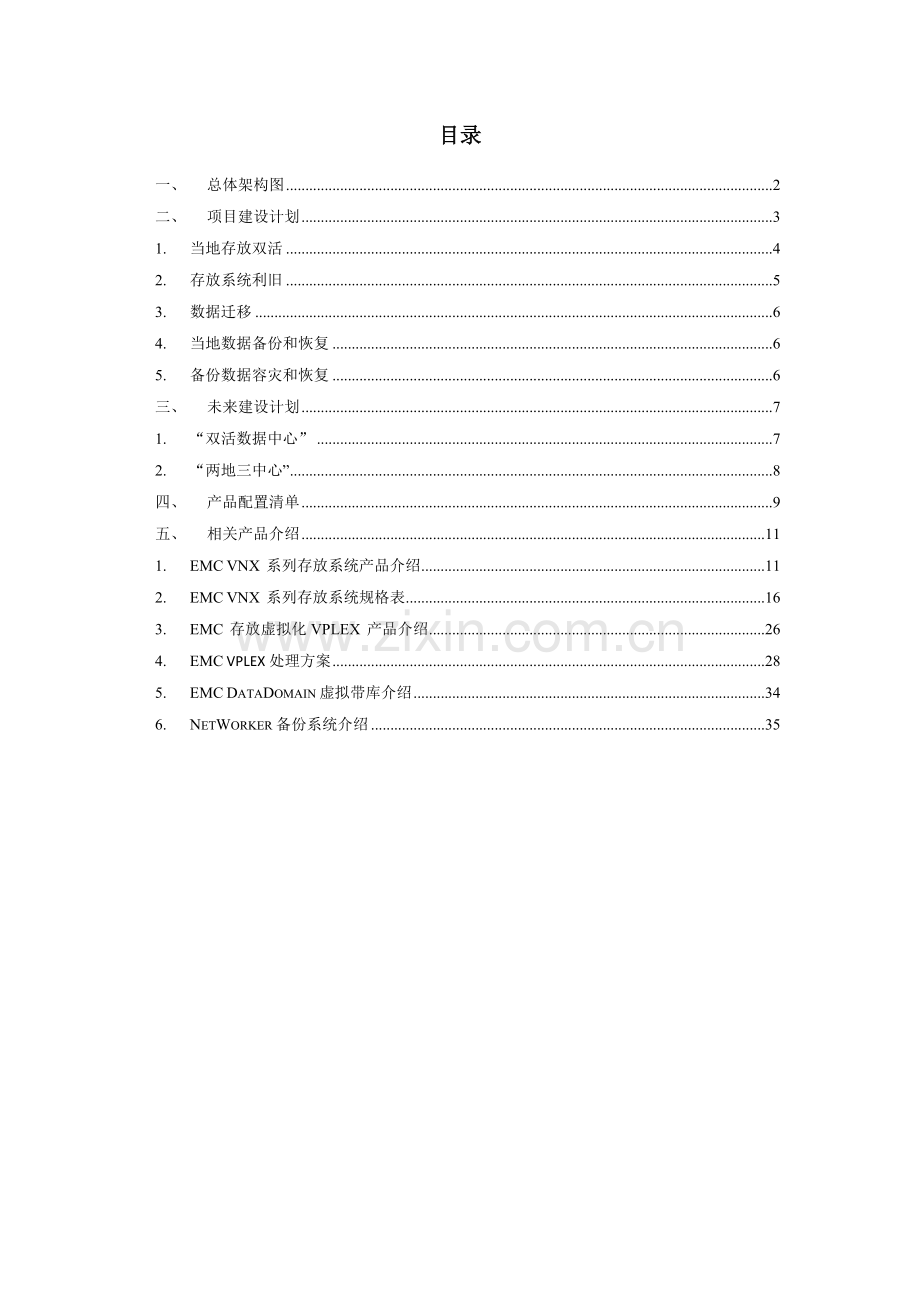

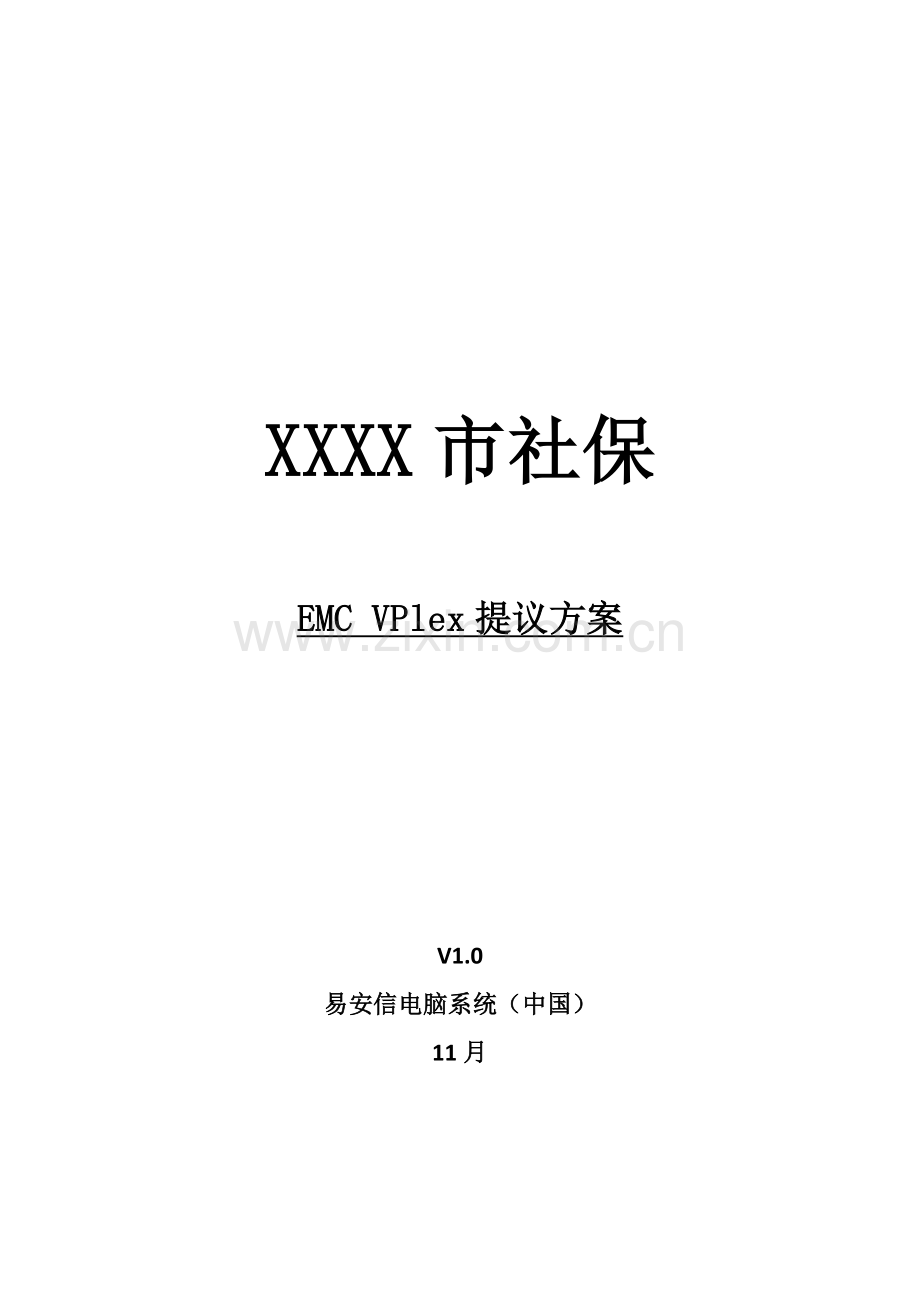

XXXX市社保EMC VPlex提议方案V1.0易安信电脑系统（中国）11月目录一、总体架构图2二、项目建设计划31.当地存放双活42.存放系统利旧53.数据迁移64.当地数据备份和恢复65.备份数据容灾和恢复6三、未来建设计划71.“双活数据中心”72.“两地三中心”8四、产品配置清单9五、相关产品介绍111.EMC VNX 系列存放系统产品介绍112.EMC VNX 系列存放系统规格表163.EMC 存放虚拟化VPLEX 产品介绍264.EMC VPLEX处理方案285.EMC DataDomain虚拟带库介绍346.NetWorker备份系统介绍35一、 总体架构图现在XXX市社保已经在使用EMC存放系统VNX5100，为了深入保障社保应用高可用性，提升生产安全等级，XXX市社保计划对现在存放系统进行虚拟化整合，并搭建双活存放系统，确保关键业务所使用存放系统即使有一台存放系统出现故障，也不会出现业务停顿，达成更高生产安全保障。另外，现在发觉备份到磁带中备份集存在很多问题，造成几乎全部备份集全部无法读取，这将严重影响整个备份系统成功率。所以，很有必需对整个备份系统进行重新整合，淘汰现在使用落后技术，采取愈加安全、稳定备份方法。经讨论和分析，现在XXX市社保留放整合和数据备份项目可归纳为以下几点需求：1. 愈加稳定、安全存放平台；2. 愈加安全、稳定运行备份平台和备份存放，并能经过现有网络进行远程备份和恢复；3. 可扩展性更强备份存放，可满足未来几年内数据量多份全备份，保留全部备份数据若干年以上；经讨论分析，结合系统现在现实状况，我们提议XXX市社保留放整合和数据备份项目标架构设计，以下图所表示：如上图所表示， 在生产中心SAN网络中配置一套存放虚拟化设备EMC VPlex，将现在存放系统接入VPlex，全部应用系统只需要访问VPlex上卷即可，接入VPlex上存放能够做到镜像关系（即双活）或级联关系。提议对关键应用数据存放在镜像两台存放系统上。经过全新备份软件Networker和备份存放Datadomain对生产数据进行当地及远程备份和恢复。整个方案组成部分为：A. 省中心机房光纤交换网络：由两台速度为8Gbps光纤交换机组成光纤交换网络，为全部系统提供基于光纤协议访问；两台光纤交换机之间互为冗余，为系统网络提供最大可靠性保护。用户可自行建设冗余SAN网络。B. 中心机房主存放系统：配置一台EMC VNX 7500存放系统，和目前EMC VNX5100存放经过虚拟化存放进行当地数据保护，对外提供统一访问接口；关键应用系统数据全部保留在这两台存放系统上； EMC VNX 7500存放系统可同时提供光纤SAN、IP SAN、NAS等多个存放模式，最大可扩展到1000块磁盘，支持光纤盘、闪存盘、SATA盘、SAS盘、NL-SAS盘等多个磁盘混插，大大增强存放系统可扩展性； VNX 7500支持将闪存盘作为可读写二级缓存来使用，VNX7500最大可支持2.1TB二级缓存。同时支持自动存放分层（FAST），提升存放系统整体性能； VNX 7500还支持LUN条带化或级联式扩展，以将数据分散到更多磁盘上；C. 中心机房存放虚拟化：以EMC VPlex Local作为存放虚拟化；应用系统只需要访问虚拟化存放，而不需要直接管理后端具体存放系统；经过存放虚拟化，能够达成两台存放之间双活，能够支持异构存放系统，对数据进行跨存放当地及远程保护，统一管理接口和访问接口；D. 中心机房利旧存放：除了用来做“存放双活”现有存放系统EMC VNX5100外，假如还有其它SAN存放系统，EMC提议，经过VPlex虚拟化功效，将这些旧存放系统挂接到VPlex虚拟化存放中，加以利用；这些存放资源将作为存放资源池共享，按需使用；(注：挂接到vPlex后端其它存放品牌需要在vPlex兼容列表内。)E. 中心机房备份存放（虚拟带库）：在中心机房，由一台Data Domain DD620作为备份存放，存放全部应用备份数据；EMC Data Domain是一台磁盘备份存放，能够模拟成磁带，提供很高效反复数据消除功效，能够和现有大部分备份软件配合使用，比如Networker、Symantec等；F. 中心机房备份软件：采取EMC Networker备份软件，为全部系统提供备份功效，包含全备、增量备份、差量备份等； Networker提供了LAN Free备份功效，可将备份数据从存放系统中经过SAN网络直接写入虚拟带库中，降低备份时间和网络压力；G. 备份机房备份存放：为确保备份数据安全性，提议在远程搭建一套备份机房，保留一份备份数据在远端备份存放中（上图中，逻辑示意所表示），中心机房和远程备份机房之间经过政务网传输数据；为了降低备份存放管理复杂度、提升远程备份速度，提议在远端配置一台Data Domain DD620，作为系统远程备份存放；两台DD 620之间复制经过消重后备份数据，能够降低数据复制对网络压力；H. 远程备份机房备份软件：为了预防当省数据中心备份服务器出现问题后，无法将数据恢复出来，能够在远程备份机房准备一套备份服务器，但这台备份服务器平时处于关机状态，仅在需要时及在远程机房进行恢复演练时启用；二、 项目建设计划经过EMC VPlex对存放进行虚拟化，逻辑示意图以下图所表示：1. 当地存放双活应用系统经过虚拟化存放VPlex访问后端存放系统，VPlex在提供虚拟化存放访问同时，还能够对数据进行当地保护。以下图所表示，VPlex经过镜像虚拟卷提供给应用系统访问，而在后端，VPlex镜像虚拟卷将数据写入两台独立存放系统中，来达成数据当地保护目标。VPlex提供当地数据高可用性保护，能够确保在存放系统、VPlex系统本身出现故障时，应用还能够正常使用，且不会造成数据丢失。 当存放系统A/B其中一台出现故障时，因为经过VPlex镜像功效，存放系统A/B之间是RAID 1关系，应用系统能够正常运行，不需要停机； 当VPlex系统本身出现故障时，因为在Vplex中设置，VPlex不会修改存放系统LUN配置信息，即，用户能够将存放系统A或BLUN直接挂到应用系统，确保应用系统继续运行，不会产生数据丢失。2. 存放系统利旧VPlex在提供虚拟化存放访问同时，还能够方便地对存放容量进行扩展。当一台存放系统出现空间不足情况时，能够经过VPlex虚拟卷，将多台存放系统空间组成一个卷给应用使用。经过这种级联方法，应用系统直接访问VPlex虚拟卷，而VPlex后端接入存放系统只是作为VPlex虚拟卷存放资源池使用，达成资源更合理分配和优化。提议将现在XXX市社保旧存放系统挂接到VPlex上，做成存放资源池，充足利用现有资源。(注：挂接到vPlex后端旧存放系统需要在vPlex兼容列表中！)3. 数据迁移在整个项目过程中，EMC将负责整个系统搭建及对应数据迁移，确保应用系统正常过分。其中，数据迁移服务包含以下内容： 将关键应用数据迁移到EMC VNX5100存放系统上，经过VPlex镜像功效，和VNX7500做成双活存放； 将VPlex不兼容存放系统上数据，经过第三方数据迁移工具迁移到VPlex存放资源池中；4. 当地数据备份和恢复A. 省局数据备份：全部备份数据，全部经过备份软件平台进行管理，备份到虚拟带库DataDomain DD620中；备份服务器能够对备份集、备份空间、备份作业调度进行统一管理，备份存放DD能够对全部写进来备份数据进行反复数据消除；B. 省局备份数据保留策略：因为备份存放DD含有反复数据消除特征，保留多个全备份集对备份存放空间消耗很小，为了应用数据可追朔性，提议对全部备份数据进行永久性保留；经过备份服务器Networker对备份集保留策略进行设置。比如：每七天保留1个全备份，按保留年限为6年计算，总共需要保留全备份份数约为300份；C. 省局数据当地恢复：当省数据中心数据库出现物理/逻辑错误时，能够经过Networker备份软件，将最近一次备份集数据恢复出来；5. 备份数据容灾和恢复A. 备份数据容灾：本项目配置了两台DD620，在中心机房和远程备份机房各配置一台，两台DD620之间可设置自动复制功效，一旦备份数据写入当地DD620中，系统会自动实时将消重后备份数据传输到远端DD620中，达成备份数据容灾目标；B. 数据远程恢复：当中心机房出现大面积错误，无法从当地备份存放中恢复数据时，需要在远程备份机房搭建一套Networker服务器（物理机已准备好），从备份机房DD620中读取对应目录信息，然后经过这套Networker对生产数据库进行恢复。三、 未来建设计划1. “双活数据中心”作为关键政府部门，社保业务数据关键性不言而喻，所以，有必需在系统未来计划中考虑“双活数据中心”方案，即，在XXX市建设两个数据中心：生产中心（第一站点）和同城容灾中心（第二站点），在两个数据中心之间采取两台存放做双活配置。使用存放虚拟化EMC VPlex进行“双活数据中心”搭建，应用系统经过VPlex分布式虚拟卷（Distributed LUN）统一访问生产中心和容灾中心存放系统，以下图所表示：对于应用系统来说，访问虚拟卷而不需要关心后端物理存放。 当应用系统写数据时，VPlex自动将写IO复制一份到远端存放系统，复制动作同时进行，能够确保生产数据安全性； 当应用系统读数据时，VPlex采取了AccessAnywhere技术，应用系统只需要就近访问最近一台存放系统即可，能够大大节省两个数据中心之间网络传输带宽； 当存放系统故障时，VPlex采取ActiveActive技术，结合服务器集群文件系统（Cluster File System ），能够确保应用实时切换到容灾中心，而不需要人工操作，确保了业务系统高可用性，大大缩减了故障切换时间。对XXX市社保容灾建设而言，容灾方案技术关键是数据保护，实现远程数据复制，并能够在灾难发生时，快速在远端利用复制数据提供服务，且应用系统不需要停机切换。同时，为了提升资源利用率，部分应用系统能够运行容灾中心服务器/存放系统上，比如：查询系统等。2. “两地三中心”未来能够考虑，在XXX市以外地域，比如广州再建设一个数据中心：异地容灾中心（第三站点）。 在生产中心和同城容灾中心之间，采取光纤直连网络，数据采取VPLEX同时复制方法进行容灾，采取存放虚拟化技术进行数据访问；两个数据中心数据能够同时被访问，且能够针对应用服务器位置就近访问，做到双活（Active-Active）数据中心； 在生产中心和异地容灾中心之间，采取IP连接，数据采取EMC Recoverpoint数据异步复制进行容灾，异地容灾中心数据在平时不能被应用访问，当生产中心出现故障后，可将其激活使用。以下图所表示：EMC Recoverpoint远程保护功效运行原理以下图所表示：当应用将数据写入存放系统时，光纤交换机上智能拆分器会自动捕捉写操作，将其经过当地RPA发送到远程数据中心接收RPA中，并进行数据保护。数据恢复原理以下：当数据中心出现意外而无法正常运行时，能够将容灾中心灾备卷直接挂接到备份服务器上，恢复生产。四、 产品配置清单依据上面方案，本期项目建设产品配置需求概述以下：产品配置清单数量一、存放系统 VNX7500存放系统EMC VNX 7500，96GB缓存，配置21TB磁盘容量（35* 600GB 15k 3.5” SAS Disks，5 * 200GB SSD固态硬盘 ），8个8Gbps光纤通道主机接口，Unisphere存放管理软件。原厂安装服务，3年原厂维保服务。1二、光纤交换机 EMC DS-300B8Gbps端口，24口。原厂安装服务，3年原厂维保服务。2三、存放虚拟化 VPlexVPLEX Local，2个控制器，72GB虚拟化控制器缓存，8个8Gbps光纤主机接口，8个8Gbps光纤后端存放接口，10TB当地软件许可。原厂安装服务，3年原厂维保服务。1四、备份存放 DD620D620主机，7TB裸容量，虚拟带库软件许可，远程复制许可，虚拟带库安装服务，设备维保服务。原厂安装服务，3年原厂维保服务。2五、备份软件Networker（一套）Networker 备份软件介质，Networker 备份服务器主模块，5TB容量许可，远程技术支持。1未来建设”双活数据中心”产品配置概述以下，供参考：产品配置清单数量一、主存放系统（同城容灾中心）存放系统EMC VNX 7500，96GB缓存，配置21TB磁盘容量（35* 600GB 15k 3.5” SAS Disks，5 * 200GB SSD固态硬盘 ），8个8Gbps光纤通道主机接口，Unisphere存放管理软件。原厂安装服务，3年原厂维保服务。1二、存放虚拟化VPLEX Local，2个控制器，72GB虚拟化控制器缓存，8个8Gbps光纤主机接口，8个8Gbps光纤后端存放接口，10TB当地软件许可。原厂安装服务，3年原厂维保服务。1未来建设”两地三中心”产品配置概述以下，供参考：产品配置清单数量一、主存放系统（异地容灾中心）存放系统EMC VNX 7500，96GB缓存，配置21TB磁盘容量（35* 600GB 15k 3.5” SAS Disks，5 * 200GB SSD固态硬盘 ），8个8Gbps光纤通道主机接口，Unisphere存放管理软件。原厂安装服务，3年原厂维保服务。1三、远程数据保护EMC Recoverpoint 装置（RPA） 4，远程复制（CRR）许可(需按容量购置)。1五、 相关产品介绍1. EMC VNX 系列存放系统产品介绍1) 关键点w 适合多协议文件、数据块和对象存放统一存放w 带 6-Gb/s SAS 后端功效强大全新多核 Intel CPUw 经过 EMC Unisphere 简化管理w 使用闪存进行优化，可自动分层以确保提供卓越性能w 排名第一存放提供商w 针对虚拟化环境提供便于进行存放资源调配功效多种类型组织全部依靠立即信息检索来促进交易和作出决议。尽管经典组织正在经历两位数数据成长，但 IT 预算、人员配置和传统存放容量却跟不上步伐。所以，IT 部门不停承受着巨大压力 ：使用更高效存放策略和加大职员能够管理数据量但不增加职员。用户正在寻求存放供给商以提供创新方法来处理这些难题，就像采取服务器虚拟化让效率大大提升一样，服务器虚拟化是依据业务需求池化服务器资源并对计算机处理能力进行动态资源调配来实现这一点。而存放要求不仅仅是依据业务活动动态移动信息，而且可使该过程完全自动化和自我管理。EMC VNX 系列经过可扩展易用处理方案，提供处理文件、数据块和对象存放行业领先创新型和企业级功效。这种新一代存放平台将强大、灵活硬件和高效率、管理和保护软件结合在一起，能够满足当今企业严苛要求。2) VNX 系列 简单、高效和功效强大VNX 系列是一个强壮平台，整合了原有数据块存放、文件服务器和直连应用程序存放，使组织能够动态增加、共享和经济高效地管理多协议文件系统和多协议数据块存放访问。VNX 操作环境支持 Microsoft Windows 和 Linux/UNIX 用户端在多协议（NFS 和 CIFS）环境中共享文件。同时，它还支持高带宽和对延迟敏感数据块应用程序 iSCSI、光纤通道和 FCoE 访问。EMC Atmos Virtual Edition软件和 VNX 存放结合使用，可支持基于对象存放，并使用户能够经过 EMCUnisphere 管理 Web 应用程序。VNX 系列新一代存放平台由带 6-Gb/s SAS 驱动器后端 Intel Quad Core Xeon 5600系列提供支持，和以前生产中间层存放相比，性能得到大幅提升：w 运行 Microsoft SQL 和 Oracle 速度比以前快 3 倍w 不到两分钟就可使系统性能翻倍，而且无中止w 运行数据仓库速度快 3 倍3) 轻松管理、监控和调整存放资产借助 EMC Unisphere，能够经过分布式存放环境简单、集成用户界面从任何地方管理 VNX 系统。Unisphere 控制面板是一个可进行一览式管理和汇报屏幕，管理员可利用其快速查看并了解整个环境中正在实施操作和可采取方法。Unisphere 单点登录会自动发觉环境中全部 VNX、EMC CLARiiON、EMC Celerra 和 EMC RecoverPoint SE 安装，方便进行无缝配置。4) 使用闪存进行优化提升了系统性能VNX 系列专门设计为利用闪存驱动器技术最新创新结果，最大程度提升存放系统性能和效率，同时将每 GB 成本降至最低。即使只有数个闪存驱动器和（一款无和伦比强大软件，可对各异构驱动器中数据进行分层，EMC FAST 套件并将活动最频繁数据放入缓存中）结合使用，用户也能够体验到 FLASH 1st 策略带来最好优势。FLASH 1st 只能经过 EMC 获取，确保用户绝不会因成本和性能而发愁。活动高度频繁数据由高达 2 TB 闪存驱动器提供服务，该驱动器带有 FAST Cache，能够动态吸收系统工作负载中意外“高峰”。伴随数据过期而且活动随时间变得不再频繁，FAST VP（针对虚拟池全自动存放分层）会以 1 GB 为增量，将数据从高性能层分到高容量驱动器层中，这么整体成本较低，而且不用考虑应用程序类型或数据过期问题。而最令人称道是，这一切全部是基于用户定义策略自动发生，经过智能地实施和任务资源调配前后关联工作，大大节省了应用程序和存放管理员时间和费用。5) 经过自动化更高效地使用存放容量VNX 系列包含内置功效，有利于确保冗余、非活动或预期数据不占用宝贵存放资源。数据块压缩功效（意在处理相对不活动 LUN，比如备份副本和静态数据存放库）会自动压缩数据，使用户能够重新捕捉容量，并将数据占用空间降低高达 50%。文件级反复数据消除/ 压缩功效经过对非活动文件进行有选择地压缩和反复数据消除，从而可将所使用磁盘空间降低高达 50%。因为这些功效是作为后台任务运行，所以可将系统性能开销降至最低。6) 适合虚拟环境最好存放VNX 系列是适合虚拟化应用程序环境理想中端系统。不管用户环境是基于VMware、Microsoft Hyper-V 还是基于 Xen，VNX 全部可经过全部支持协议完全认证，确保在实施全部阶段全部能够成功地布署虚拟化基础架构。这么存放和服务器管理员就不会再盲目地实施操作。经过 VAAI（用于阵列集成 vStorage APIs）将 Unisphere 和 VMware vCenter 紧密集成，管理员可洞悉整个环境情况（端到端）。每个人全部能够使用其熟悉管理界面查看虚拟资源和物理资源，透明地对存放进行资源调配、集成复制、访问全部存放功效并将其卸载到阵列上。w 只要单击两下，便可经过 VMware vCenter 对存放进行资源调配。w 针对 VMware EMC VNX 插件利用最好做法可确保留放和 VMware 之间取得最好利用率和恢复能力。w 可加速硬件 Fast 克隆能够在数秒内快速对新虚拟机进行资源调配。w 针对 NFS 数据存放区按需 VMDK 压缩功效可将存放消耗量降低高达 50%。w 和 VMware 联合开发 EMC Proven 处理方案和参考体系结构可加紧关键应用程序虚拟化速度。7) 业内最齐全存放软件产品VNX 系列软件以两种综合性程序包方法提供，可确保用户拥有保护和管理其信息全部必需功效。VNX Total Protection Pack 包含复制功效、时间点恢复功效（比如快照和克隆和自动应用程序复制结合使用可确保恢复）和和保护策略法规遵从性相关监控和警报。VNX Total Efficiency Pack 包含全部保护功效和“一次设置、永久使用”性能优化功效。全部 VNX 软件全部可经过 Unisphere 进行管理。VNX 软件还能够经过以下模块化套件取得：w FAST Suite 自动优化，可取得最高系统性能，同时可将存放成本降至最低。w Security and Compliance Suite 保持数据安全，免受更改、删除和恶意活动影响。w Local Protection Suite 亲身体验安全数据保护功效并重新调整用途w Remote Protection Suite 保护数据免受当地故障、停机和灾难影响w Application Protection Suite 自动实施应用程序复制并证实符正当规遵从性VNX 系列软件VNX 系列套件VNX Total Efficiency PackFAST安全和法规遵从性VNX Total Protection Pack当地保护远程保护应用程序保护8) 连续可用性保持业务正常运行VNX 系列设计为可在关键业务环境中提供“5 个 9”可用性。VNX 可用性和冗余功效包含：w 高达 12.8 GB 镜像写缓存，在镜像写缓存中，每个存放处理器全部同时包含LUN 主缓存数据及其对等存放处理器缓存辅助拷贝w 备用电池能够在出现电源故障时按次序实施关机，缓存会转储到存放区磁盘，以确保数据得到保护w RAID 保护等级 0、1、1/0、3、5 和 6，全部这些等级全部能够同时并存于同一阵列中，以适应不一样保护要求w 主动热备盘增强了系统稳定性并提供最大可靠性和可用性w 冗余数据路径、电源、驱动器连接和存放处理器，全部这些全部含有无中止现场更换能力w 提供连续系统监控、呼叫总部通知和高级远程诊疗功效9) 利用EMC 全球服务充足发挥 VNX 系列优势EMC 为各类企业提供处理其业务和 IT 难题并加紧私有云进程所需战略指导和技术专业技能。我们有遍布世界各地 14,000 多名服务专业人员和支持教授，并有一个全球性联盟和合作伙伴网络，她们利用 EMC 三十年来在以信息为中心业务实践中取得经验证方法体系、行业最好做法、经验和知识，满足用户在整个信息生命周期中全部需求。全部 EMC VNX 平台全部包含三年期“增强”支持保修，向用户提供下一工作日现场服务和全天候远程支持。用户能够升级到“特优”支持，以取得全天候当日现场支持。VNX 软件保修包含 90 天缺点介质更换。用户能够升级到“基础”、“增强”或“特优”软件维护支持，以满足其 IT 要求。EMC 针对 VNX 系列提供一整套补充服务，确保在用户环境中实现预期性能。教授计划、设计和实施服务有利于缩短投资回报时间。EMC 咨询服务还帮助用户制订存放战略，为实施虚拟化和私有云做好准备。EMC 教育服务经过一套全方面业界领先技术培训和 EMC 经验证教授认证深入提升用户投资价值。EMC 还是数据迁移服务领域领头人，经过使用一流自动化工具实施发觉、补救、计划和设计，每个月可迁移超出 1 PT 数据。EMC 用户服务因其卓越任务关键型支持而六次荣获 SSPA STAR 奖 能够帮助组织保持信息全天候可用，以提供竞争优势并带来收入增加。2. EMC VNX 系列存放系统规格表EMC VNX 系列统一存放系统能为中端系统提供无可比拟可扩展性和灵活性，同时还能带来市场领先简练性和效率，帮助最大程度降低总体拥有成本。1) 体系结构EMC VNX 基于强大全新 Intel Xeon-5600 系列处理器，实现了模块化体系结构，集成了用于数据块、文件和对象硬件组件，并提供对本机 NAS、iSCSI、光纤通道和 FCoE 协议并发支持。本系列产品经过二到八个 X-blade Data Mover提供文件 (NAS) 功效，经过充足利用完全 6 Gb SAS 磁盘驱动器拓扑双存放处理器提供数据块（iSCSI、FCoE 和 FC）存放。统一配置包含以下机架安装式机箱：w 磁盘处理器机箱（容纳硬盘驱动器）或存放处理器机箱（需要磁盘驱动器托盘）和备用电源系统以提供数据块协议w 用于提供文件协议一个或多个Data Mover机箱（可选）w 控制站（可选）2) VNX 物理规格数据块组件VNX5700 VNX7500最小/ 最大驱动器数4/5004/1000阵列机箱2U 存放处理器机箱（无驱动器）2U 存放处理器机箱（无驱动器）驱动器机箱选项 (DAE)25 个 2.5 英寸 SAS/闪存驱动器 2U15 个 3.5 英寸 SAS/闪存驱动器 3U25 个 2.5 英寸 SAS/闪存驱动器 2U15 个 3.5 英寸 SAS/闪存驱动器 3U备用电源系统1U 1.2KW1U 1.2KWRAID 选项0/1/10/3/5/60/1/10/3/5/6每个阵列 CPU/内存大小Intel Xeon 5600/36 GBIntel Xeon 5600/48 GB每个阵列最大数据块 Flex IO 模块数量1010每个阵列嵌入式IO 端口数量00每个阵列最大总端口数量2432每个阵列支持最大2/4/8 Gb/s FC 端口数量2432每个阵列支持最大1 GBaseT iSCSI 端口数量1616每个阵列支持最小/最大 10 GbE iSCSI 端口总数1212每个阵列支持最大 FCoE 端口总数1216用于 DAE 连接6 Gb/s SAS 总线（每条总线 4 个通道）44 或 8文件组件文件 X-Blade 数量2-42-8控制站数量1-2 x 1U 服务器1-2 x 1U 服务器X-Blade ： CPU/ 内存Intel Xeon 5600/12 GBIntel Xeon 5600/24 GB每个 X-Blade 支持最大文件 Flex IO 模块数量45每个 X-Blade 支持最小/ 最大 2/4/8 Gb/sFC 端口数量44每个 X-Blade 支持最大 IP 端口数量1216每个 X-Blade 支持最大 1 GBase T 端口数量1216每个 X-Blade 支持最大 10 Gbe 端口数量68其它管理LAN 2 x 10/100/1000铜质 GbE2 x 10/100/1000铜质 GbE功效限制最大原始容量984 TB1,974 TB最大 SAN 主机数量4,0968,192最大池数量4060最大 LUN 数量4,0968,192最大 LUN 大小16 TB（虚拟池 LUN）16 TB（虚拟池 LUN）最大文件系统大小 16 TB 16 TB每个 X-Blade 支持最大可用文件容量256 TB256 TB操作系统支持相关数据块操作系统和文件操作系统支持情况，请参阅 Powerlink上 E-LabNavigator 和NAS 支持列表相关数据块操作系统和文件操作系统支持情况，请参阅 Powerlink上 E-LabNavigator 和NAS 支持列表3) VNX 连接VNX 系列提供灵活连接选项，采取 Flex IO 模块为文件 X-blade 提供 NAS 连接和为数据块存放处理器提供 FC 和 iSCSI 主机连接（相关每个 Blade 或 SP 支持模块数量，请参阅上表）。数据块到主机 CPU（基于 SP）FLEX IO 模块选项IO 模块描述四端口光纤通道模块含有四个端口（自动协商为 2/4/8 Gbps） FC 模块，经过光纤 SFP和 OM2/OM3 布线直接和主机 HBA 或 FC 交换机连接四端口 1 Gb/s iSCSI模块（带 TOE）含有四个 1 GBaseT RJ-45 铜端口连接 iSCSI 模块，经过 Cat 6 布线和以太网交换机连接，包含 TCP 分载引擎二端口 10 Gb/s iSCSI模块（带 TOE）含有两个 10 Gb/s 以太网端口并可选择 SFP+ iSCSI 模块，经过光纤或主动双轴铜端口和以太网交换机连接，包含 TCP 分载引擎二端口 10 GbE FCoE模块含有两个 10 Gb/s 以太网端口并可选择 SFP+ FCoE 模块，经过光纤或主动双轴铜端口和聚合增强型以太网交换机连接文件到 NFS/CIFS 用户端（基于 X-BLADE）FLEX IO 模块选项IO 模块描述四端口 1 GBase-T IP模块10/100/1000 BaseT 模块，含有四个支持 RJ-45 铜端口连接端口，经过 Cat 6 布线和以太网交换机连接四端口 1 GBaseT 和1 GbE 光纤 IP 模块含有两个 10/100/1000 Base-T 端口和两个 1 GbE 光纤端口 IP 模块二端口 10 GbE 光纤IP 模块含有两个 10 Gb/s 以太网端口并可选择 SFP+ IP 模块，经过光纤或主动双轴铜端口和以太网交换机连接四端口 8 Gb/s 光纤通道模块含有四个自动协商为 2/4/8 Gbps 端口 FC 模块；经过光纤 SFP 和OM2/OM3 布线直接和捕捉型阵列连接，并提供 NDMP 磁带连接4) 最大电缆长度短波光纤 OM2 ： 50 米 (8 Gb)、100 米 (4 Gb) 和 300 米 (2 Gb)短波光纤 OM3 ： 150 米 (8 Gb)、380 米 (4 Gb) 和 500 米 (2 Gb)5) 后端（磁盘）连接能力每个存放处理器分别连接到四路 6 Gbps 串行连接 SCSI (SAS) 总线两个或四个（或，对于 VNX7500 为八个）冗余配置对中每个配置正确一端，让主机在存放处理器或总线发生故障时能够连续访问驱动器。VNX 型号需要最少四个“Vault”驱动器 (SAS)，最多支持 1,000 个磁盘驱动器，最多可配置 67 个磁盘扩展机箱。每个 Vault 驱动器容量大约为200 GB，供 VNX 操作环境软件和数据结构使用。支持磁盘扩展机箱 (DAE)15x3.5 英寸驱动器 DAE25x2.5 英寸驱动器 DAE支持驱动器类型3.5 英寸闪存驱动器3.5 英寸 15K 旋转驱动器2.5 英寸 10K 旋转驱动器（装在 3.5 英寸托架中）3.5 英寸近线旋转驱动器2.5 英寸 10K 旋转驱动器驱动器混合无限制无限制控制器接口6 Gb SAS6 Gb SAS用于 15 X 3.5 英寸磁盘处理器机箱/ 磁盘阵列机箱磁盘驱动器额定容量100 GB固态驱动器200 GB固态驱动器300 GB 15K驱动器600 GB 15K驱动器300 GB 10K驱动器600 GB 10K驱动器2 TB 7.2K 驱动器*格式化容量*93.1 GB186.31 GB272.59 GB545.19 GB272.59 GB545.19 GB1,852.09 GB驱动器外形尺寸3.5 英寸3.5 英寸3.5 英寸3.5 英寸2.5 英寸2.5 英寸3.5 英寸高度1.0 英寸1.0 英寸1.0 英寸1.0 英寸1.0 英寸1.0 英寸1.0 英寸转速固态固态15,000 rpm15,000 rpm10,000 rpm10,000 rpm7,200 rpm接口6 Gb SAS6 Gb SAS6 Gb SAS6 Gb SAS6 Gb SAS6 Gb SAS6 Gb SAS数据缓冲区不适用SSD不适用SSD最小16 MB最小16 MB最小16 MB最小16 MB最小16 MB存取时间平均读取时间N/AN/A3.4 毫秒3.4 毫秒3.6 毫秒3.7 毫秒8.5 毫秒平均写入时间N/AN/A3.9 毫秒3.9 毫秒4.2 毫秒4.2 毫秒9.5 毫秒旋转延迟N/AN/A2.0 毫秒2.0 毫秒3.0 毫秒3.0 毫秒4.16 毫秒额定功耗（瓦）工作模式4.974.9712.9216.356.155.612.2空闲模式1.361.368.7411.683.53.18用于 25 X 2.5 英寸磁盘处理器机箱/ 磁盘阵列机箱磁盘驱动器额定容量300 GB 10K 驱动器600 GB 10K 驱动器格式化容量*272.59 GB545.19 GB外形尺寸2.5英寸2.5 英寸高度1英寸1英寸转速10,000 rpm 10,000 rpm接口6 Gb SAS 6 Gb SAS数据缓冲区最小 16 MB 最小 16 MB时间平均读取时间3.6 毫秒3.7 毫秒平均写入时间4.2 毫秒4.2 毫秒旋转延迟3.0 毫秒3.0 毫秒额定功耗（瓦）工作模式6.155.6空闲模式3.53.1* 520 字节/ 扇区，1 MB = 1,048,576 字节6) VNX OE 协议和软件功效VNX 系列提供对多个协议支持，并经过多种软件套件和软件包提供多种高级功效。支持协议和功效w Microsoft Windows Server 基于访问权限枚举 (ABE)w 地址解析协议 (ARP)w 自动化卷管理 (AVM) ：文件系统资源调配w 数据块协议：iSCSI、光纤通道 (FCP SCSI-3) 和 FCoEw 将 DFS 分布式文件系统 (Microsoft) 作为叶节点或根服务器w 以太网中继w 文件协议：NFSv2、v3 和 v4 ；CIFS（SMB 1 和 SMB 2）；FTP（包含 SFTP 和 FTP）w FileMover API ：在采取网络锁定管理器 (NLM) v1、v3 和 v4 各个存放层之间实现自
