液力偶合器安装手册
液力偶合器在装配和运行之前,应仔细阅读本
手册内全部安全及操作说明!
注意:偶合器同心度调整很关键,请严格
根据本手册内要求进行校正!
液力偶合器: … KRW … 系列
液力偶合器安装维护说明书

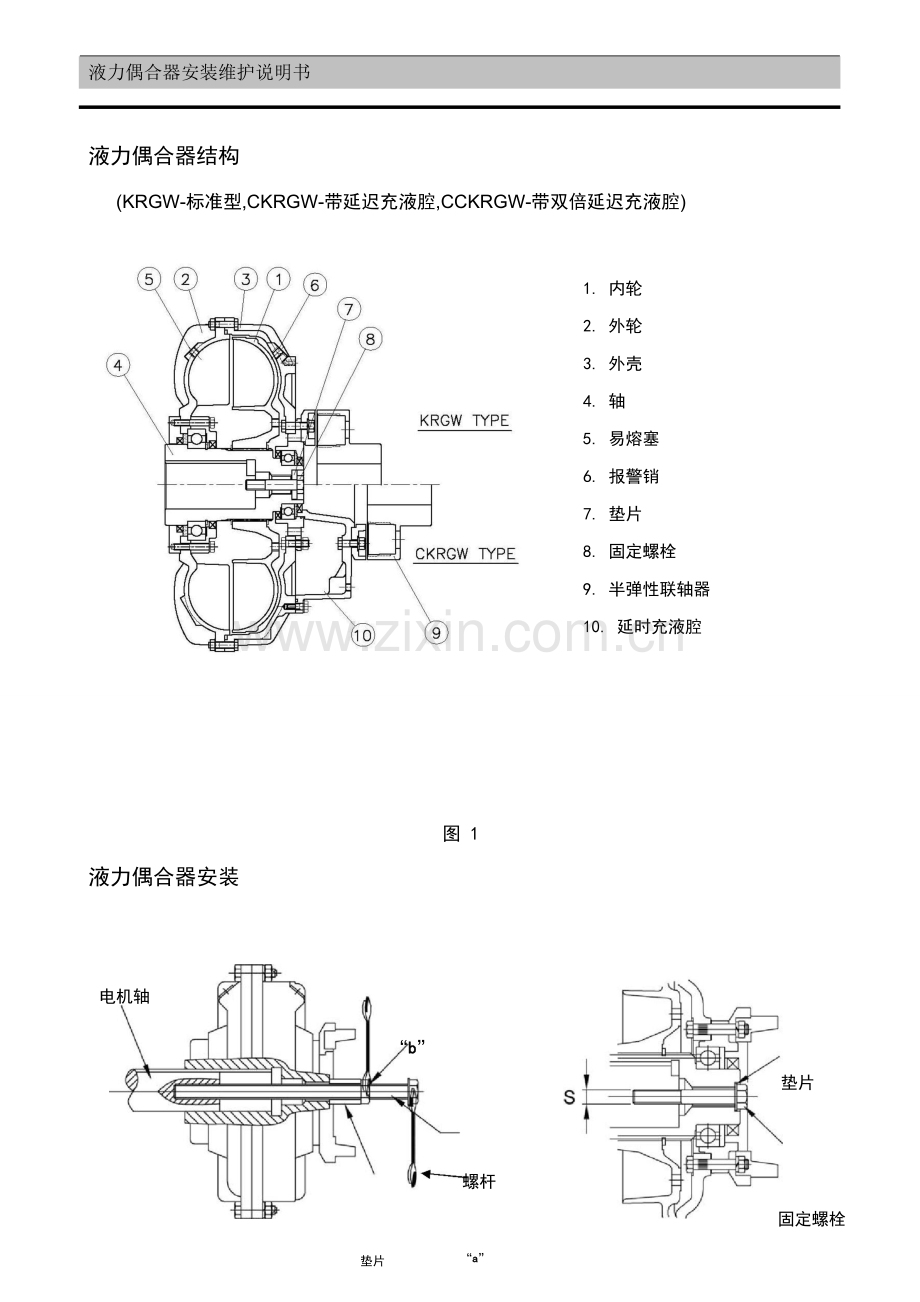

液力偶合器结构
(KRGW-标准型,CKRGW-带延迟充液腔,CCKRGW-带双倍延迟充液腔)
1. 内轮
2. 外轮
3. 外壳
4. 轴
5. 易熔塞
6. 报警销
7. 垫片
8. 固定螺栓
9. 半弹性联轴器
10. 延时充液腔
图 1
液力偶合器安装
电机轴
“b”
垫片
螺杆
固定螺栓
垫片 “a”
图 2 图 3
1
液力偶合器安装维护说明书
表 1
规格
轴径 Ø
固定螺栓
(mm)
('S')
19
M6 x
85L
7-8
24
M8 x
80L
28
M10 x 75L
38
M12 x 60L
28
M10 x 110L
9
38
M12 x
100L
42
M16 x 80L
48
M16x 80L
28
M10 x
120L
11
38
M12 x
100L
42
M16 x 80L
48
M16 x 80L
38
M12 x
100L
12
42
M16 x 80L
48
M16x 80L
42
M16 x 95L
13
48
M16 x 95L
55
M20 x 95L
60
M20 x 75L
规格
轴径 Ø
固定螺栓
(mm)
('S')
48
M16 x 125L
15
55
M20 x 125L
60
M20 x 95L
65
M20 x 95L
60
M20 x 125L
65
M20 x 125L
17-19
75
M20 x 125L
80
M20 x 95L
85
M20 x 95L
75
M20 x 150L
21
80
M20 x 120L
90
M24 x 120L
80
M20 x 120L
24
90
M24 x 120L
100
M24 x 120L
27
120
M24 x 120L
29
135
M24 x 120L
图 4
2
液力偶合器安装维护说明书
1) 参考图 1 中结构及部件名称
2) 对 KRGW 型偶合器,移除半联轴器(图 1,第 9
项-联轴器).
3) 检验电机或减速机轴端螺纹孔并清洁表面
4) 经过使用直径为 S 螺杆(图 3)和扳手将偶合器安装固定于电机轴上 ("a"扳手预防轴旋转,转动
"b"扳手将偶合器安装在电机轴上)。
5) 正确安装方法应在接触面涂油或抗粘着剂。热装(不推荐)时温度不应超出 90℃,不然,将会造成无法修复密封损坏。
6) 对于 KRGW 系列, 将半联轴器安装于被驱动轴上
表.2
SIZE
间隙(K)
同心度(mm)
轴向
径向
(mm)
( C)
(ε)
7-8
2
≦0.2
≦0.15
9-11-12
2
≦0.2
≦0.15
13
3
≦0.25
≦0.2
15
3
≦0.25
≦0.2
17-19
3
≦0.25
≦0.25
21-24
3
≦0.3
≦0.3
27-29(34)
4(5)
≦0.3
≦0.3
(弹性联轴器,图 1), 注意轴端不可超出端面"X"。装上固定螺栓和垫片,保持电机或减速机轴静止并拧紧固定螺栓。
7) 对 KRGW 型偶合器, 紧定被驱动设备后,定位电机直至半联轴器之间间隙"K"达成表 2 中所表示值
(径向"ε", 轴向位移"α", 间隙 "K") 使用百分表检验径向同心度,使用塞尺检验轴向同心度,旋转液力偶合器,检验相隔 90 度四点数值。其误差不应超出表 2 中所表示值。
(注意:当转速超出 1800rpm 时, 表 2 中轴向和径向校正偏差值减半。)
同心度调整很关键,不然,会造成联轴器甚至偶合器损坏!
3
液力偶合器安装维护说明书
液力偶合器充液说明
表.3
表.4
规格
充液量(ℓ)
规格
充液量(ℓ)
(KRGW)
x
1
2
3
4
(CKRGW)
2
3
4
7
0.92
0.86
0.8
0.73
0.65
12
4.8
4.2
3.6
8
1.28
1.19
1.1
1
0.9
13
5.8
5.2
4.7
9
1.95
1.82
1.69
1.55
1.4
15
8.6
7.7
6.4
11
2.75
2.55
2.35
2.1
1.85
17
13.6
12.8
11.7
12
4.1
3.88
3.58
3.25
2.9
19
16.3
15.2
14
13
5.2
4.85
4.45
4.05
3.6
21
23
21.3
19.3
15
7.65
7.15
6.6
6
5.4
24
31.2
28.6
26
17
11.7
10.9
10
9.1
8.2
27
50
46.5
43
19
14.2
13.3
12.3
11.2
10
29
63
59
54
21
19
17.8
16.4
15
13.5
24
28.4
26.5
24.6
22.6
20.5
27
42
39
36
33.5
31.5
29
55
51
47
44
41.5
注意:偶合器随机不提供油液,所以,需按下列步骤完成充液。
1) 液力偶合器轴向水平放置(图 5),对 CKRGW 系列,转动液力偶合器直至“2”标志(依据液力偶合器类型可选,
KRGW 为“X”位置,CCKRGW 为“3”位置)在垂直最高位
图 5
置,此时油塞位置倾斜图所表示。
2)充液直至油液从充油孔溢出。充油时,缓慢转动液力偶合器轴,以确保多出空气从液力偶
合器循环圆中排出,假如可能,当充液时,去掉另一侧对应塞子。充液量见表 4。
3) 拧紧油塞,确保无泄露,不然应在螺纹上使用密封胶。
4) 操作者可选择充液标志 X-1-2-3-4,以达成开启和稳定运转最好性能。
当最大充液位置 X 时,取得最小滑差率,最大传输性能:开启力矩和额定力矩比值高(通常达成 1.8-2.0);降低充液量(充液位置 1-2-3-4),得到相反结果。
5) 推荐工作液
- 水(MAX 50%) + 防冻液(MIN 50%)
- 阿吉普 ECOFREEZER, PROPYLENE GLYVCON
4
液力偶合器安装维护说明书
- 防冻液冰点和沸点按以下百分比混合
百分比Volume %
冰点
沸点
50
-33°
104°
-48°
106°
60
80
-54°
118°
100
-60°
160°
※ KRW 系列可使用混合蒸馏水替换矿物油,蒸馏水和用于内燃机封闭式冷循环特殊液体(阿吉普 AGIP ECOFREEZER 或同号产品)混合,它是生物降解,防冻及非易燃品。合适百分比混合(最小百分比 50%)可提升沸点和降低冰点。
保护罩安装
- 预防因合金融化后工作液经过易熔塞外喷。
D
运行和维护
- 周期性检验充液量并参考以上充液说明进行调
螺杆
整。
拆卸
1) 拆除两侧油塞.
螺孔“Q”
2) 清除内部工作液.
3) 从轴上拆下固定螺栓,在偶合器端部拧入螺杆,从
图 7
电机轴上顶出液力偶合器(图 7),螺杆直径"Q"见表 5。
警告: 拆卸时勿使用锤子等工具强行拆除。
表 5
规格
驱动轴
螺杆(Q)
D(mm)
KRGW
CKRGW
19,24
M12
-
7
28,38
M14
-
8
24,28,38
M14
-
28,38
M16
M16
9,11,12
42,48
M20
M20
规格
驱动轴
螺杆(Q)
D(mm)
KRGW
CKRGW
13,15
48,55,60,65
M27
M27
17,19
60,65,75,80
M27
M27
21,24
80,90,100
M36
M36
27,29
100,120,135
M45
M45
34
150
M45
M45
5
液力偶合器安装维护说明书
故障情况及处理
故障情况
处理
检验偶合器选型
被驱动设备速度过低 检验油液或水介质液位
被驱动设备过载
检验螺栓装配
噪音及振动 检验同心
检验驱动基础支架
检验油量
偶合器性能下降
检验油液规格是否正确
警告:出现异常情况,在故障处理前严禁运行设备!
