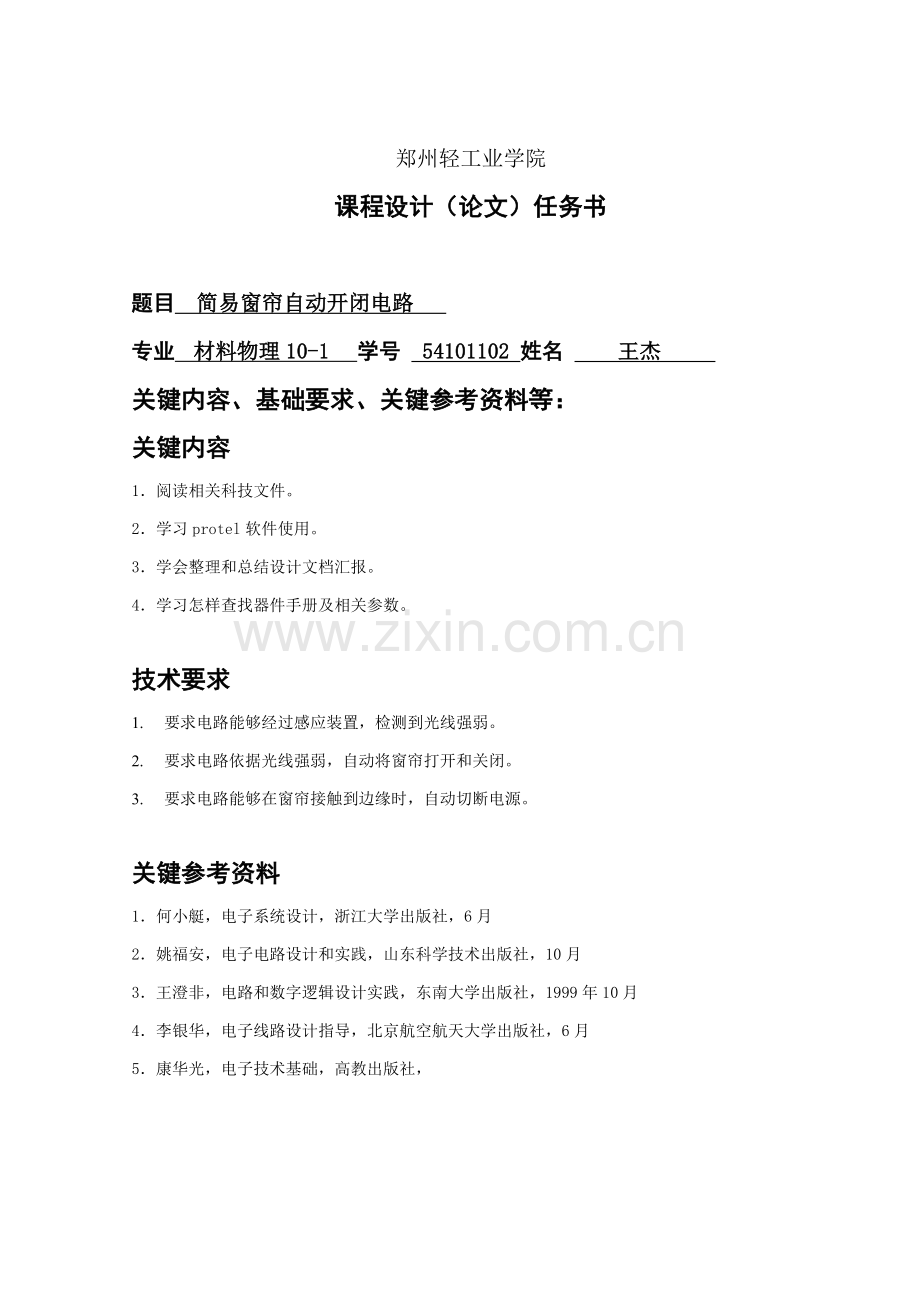

郑州轻工业学院电子技术课程设计 题 目 简易窗帘自动开闭电路 学生姓名 王 杰 专业班级 材料物理10-01学 号 54101102 院 （系） 技术物理系 指导老师 黄 春 完成时间 12月27日 郑州轻工业学院课程设计（论文）任务书题目 简易窗帘自动开闭电路 专业 材料物理10-1 学号 54101102 姓名 王杰 关键内容、基础要求、关键参考资料等：关键内容1阅读相关科技文件。2学习protel软件使用。3学会整理和总结设计文档汇报。4学习怎样查找器件手册及相关参数。技术要求1. 要求电路能够经过感应装置，检测到光线强弱。2. 要求电路依据光线强弱，自动将窗帘打开和关闭。3. 要求电路能够在窗帘接触到边缘时，自动切断电源。关键参考资料1何小艇，电子系统设计，浙江大学出版社，6月2姚福安，电子电路设计和实践，山东科学技术出版社，10月3王澄非，电路和数字逻辑设计实践，东南大学出版社，1999年10月4李银华，电子线路设计指导，北京航空航天大学出版社，6月5康华光，电子技术基础，高教出版社，完 成 期 限： 12月31日 指导老师签章： 专业责任人签章： 12月24日目 录摘 要I1 概述12 系统方案设计22.1 系统组成框图22.2 关键单元电路设计及功效22.2.1 电源电路22.2.2 光信号处理电路42.2.3 继电器控制电路72.2.4 电机驱动电路83 元器件选型113.1 变压器113.2 整流桥堆113.3 三端稳压器LM7805123.4 555定时器123.5.1 固态继电器133.5.2热敏干簧继电器133.5.3磁簧继电器133.5.4 光继电器133.5.5时间继电器144 结论155 总结17参考文件19附录20简易窗帘自动开闭电路摘 要本简易窗帘自动开闭电路由光信号处理电路、继电器控制电路和电机驱动电路组成。光信号处理电路包含由光敏电阻组成分压器和由555定时器组成施密特触发器。光敏电阻组成分压器把把连续改变光强度信号转换为连续改变电压电信号，利用施密特触发器对阈值电压和分压器输入电压进行比较，施密特触发器依据分压器电路输出电压高低不一样输出对应高低电平。光信号处理电路输出高低电平依据BJT开关特征控制继电器线圈回路通断，继而控制继电器各触点开闭。当常闭触点闭合时直流电机实现正转，当常开触点闭合时电流从相反方向流入直流电机，电机反转。同时配合限位开关实现窗帘接触到边缘时自动切断电源。关键词 电机 光敏电阻 分压器 555定时器 施密特触发器 继电器 限位开关1 概述窗帘关键作用是和外界隔绝，保持居室私密性，同时它又是不可或缺装饰品。基础功效1、保护私隐。 对于一个家庭来说，谁全部不喜爱自己一举一动在她人视野之内。从这点来说，不一样室内区域，对于私隐关注程度又有不一样标准。客厅这类家庭组员公共活动区域，对于私隐要求就较低，大部分家庭客厅全部是把窗帘拉开，大部分情况下处于装饰状态。而对于卧室、洗手间等区域，大家不仅要求看不到，而且要求连影子全部看不到。2、利用光线。 其实保护私隐原理，还是从阻拦光线方面来处理。这里所说利用光线，是指在保护私隐情况下，有效地利用光线问题。3、装饰作用。 装饰墙面窗帘对于很多一般家庭来说，是墙面最大装饰物。犹其是对于部分四白落地部分简装家庭来说，除了几幅画框，可能墙面上东西就剩下窗帘了。所以，窗帘选择漂亮是否，可能往往有着举足轻重作用。4、吸音降噪。 我们知道声音传输部分，高音是直线传输，而窗户玻璃对于高音反射率也是很高。所以，有合适厚度窗帘，将能够改善室内音响混响效果。一样，厚窗帘也有利于吸收部分来自外面噪音，改善室内声音环境。 传统窗帘需要人为天天早上打开窗帘晚上关闭窗帘，所以，早晚开闭窗帘就很麻烦。简易窗帘自动开闭电路从根本上处理了这一问题。简易窗帘自动开闭电路能依据外部光线强度自动在早上光线强时打开窗帘，晚上外部光线弱时自动关闭窗帘。它实现全自动控制，不用人参与。而且此电路阈值电压可调，用以调整在什么亮度范围内窗帘打开，使此电路应用愈加灵活。2 系统方案设计2.1 系统组成框图简易窗帘自动控制电路系统框图图2-1光强监测电 路电机开关电路控制电路光强信号处理电路电源电路图2-1 系统组成框图此系统由光信号处理电路、继电器控制电路、直流电机驱动电路、电源电路和直流电机组成。光信号处理电路关键由光敏电阻和由555定时器组成施密特触发器组成。利用光敏电阻阻值随光照强度增强而减小特征。在光敏电阻阻值改变同时影响由光敏电阻和电位器组成分压器电位大小。把分压器得到电压值输入555定时器，继而得到一个由光敏电阻控制电平信号。继电器控制电路依据555定时器输出高低电平和BJT开关特征控制继电器开闭。电机控制电路利用继电器开闭和限位开关控制直流电机正反转和停转。2.2 关键单元电路设计及功效2.2.1 电源电路图2-2所表示是电源电路图2-2 电源电路此电源是一个220V工频电源。它由变压器、整流桥、前级滤波、三端稳压器和后级滤波组成。图示变压器变比是220:9，变压器把220V交流电压变成9V交流电压。整流器作用是将降低后工频交流电压变换为直流电压。在交流正半周，变压器次级上正下负，电流从正极经D4、负载和D5流回变压器负极，这么若忽略二极管导通电压，在负载上得到一个大小和变压器次级相同电压波形，极性为上正下负；在交流负半周，变压器次级上负下正，电流从正极经D6、负载和D3流回变压器负极，这么在负载也得到一个大小和变压器次级相同电压波形，极性和正半周一样,也为上正下负。所以在交流信号正负半周分别作用下，整流器均输出单极性脉动电压，该输出直流成份已大于零经整流后电压有比较大波纹。前级滤波器由大电容C1和小电容C2并联组成，我们知道电容能够滤除交流信号，整流器输出单极性脉动电压经过该滤波器后，就变成了直流信号了。大电容C1作用关键是交流成份和储存电能，小电容C2作用是滤除高频干扰。输出直流电压是不稳定，它输出电压值会伴随电网电压波动和负载轻重而改变，并不适合直接应用于计算机系统和电子电路，所以还必需进行稳压。图2-3是三端稳压芯片7805实物图。 图2-3 7805实物图集成稳压器7805是一个固定5V输出集成三端线性稳压器，是它实物照片。它内部有一个类似稳压管电压基准源，且利用深度负反馈电路将输出稳定控制在5V，在一定范围内不受电网电压和负载轻重影响。它最大输出电流为1A，最高输入电压为36V，输入管脚和输出管脚之间最大压差为2.5V，最低输入电压为7.5V。中后级滤波器由C3和C4组成，它作用是进行深入滤波，为预防电源在稳压过程中和负载改变过程中所产生直流输出电压波动。2.2.2 光信号处理电路图2-4所表示是光信号处理电路。图2-4 光信号处理电路此电路由光敏电阻分压器和555定时器组成施密特触发器组成。光敏电阻器是利用半导体光电效应制成一个电阻值随入射光强弱而改变电阻器；入射光强，电阻减小，入射光弱，电阻增大。光敏电阻器通常见于光测量、光控制和光电转换（将光改变转换为电改变）。常见光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成。光敏电阻器阻值随入射光线（可见光）强弱改变而改变，在黑暗条件下，它阻值（暗阻）可达110M欧,在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。光敏电阻器对光敏感性（即光谱特征）和人眼对可见光（0.40.76）m响应很靠近，只要人眼可感受光，全部会引发它阻值改变。设计光控电路时，全部用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。光敏电阻R3和电位器R2组成份压器。图2-5所表示是施密特触发器符号及输入输出波形。图2-5 施密特触发器符号及输入输出波形施密特触发器是一个特殊门电路，和一般门电路不一样，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。在输入信号从低电平上升到高电平过程中使电路状态发生改变输入电压称为正向阈值电压，在输入信号从高电平下降到低电平过程中使电路状态发生改变输入电压称为负向阈值电压。正向阈值电压和负向阈值电压之差称为回差电压。它是一个阈值开关电路，含有突变输入输出特征门电路。这种电路被设计成阻止输入电压出现微小改变（低于某一阈值）而引发输出电压改变。 利用施密特触发器状态转换过程中正反馈作用，能够把边缘改变缓慢周期性信号变换为边缘很陡矩形脉冲信号。输入信号只要幅度大于vt+，即可在施密特触发器输出端得到相同频率矩形脉冲信号。此电路中所用施密特触发器由555定时器组成。555定时器内部结构和引脚图2-6所表示。图2-6 555定时器内部结构图和引脚分布图它内部包含两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3 555 定时器功效关键由两个比较器决定。两个比较器输出电压控制 RS 触发器和放电管状态。在电源和地之间加上电压，当 5 脚悬空时，则电压比较器 C1 同相输入端电压为 2VCC /3，C2 反相输入端电压为VCC /3。若触发输入端 TR 电压小于VCC /3，则比较器 C2 输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。假如阈值输入端 TH 电压大于 2VCC/3，同时 TR 端电压大于VCC /3，则 C1 输出为 0，C2 输出为 1，可将 RS 触发器置 0，使输出为 0 电平。图2-7为555定时器关键引脚功效。INPUTSOUTPUTSMRSTEODN图2-7 555定时器关键引脚功效图2-4所表示电路中，夜晚来临光线由强变弱时，光敏电阻阻值增大，555定时器第2引脚和第6引脚电位升高，当电位大于时555定时器第3引脚输出高电平；早上光线由弱变强时，光敏电阻阻值逐步减小，555定时器第2引脚和第6引脚电位降低，当电位小于时555定时器第3引脚输出低电平。由R5和R6组成分压器能够调整施密特触发器回差电压范围。2.2.3 继电器控制电路图2-8所表示是继电器控制电路。图2-8 继电器控制电路继电器控制电路关键由两个开关二极管1N4148、两个电阻、一个NPN三极管和继电器线圈组成。其中Vo是555定时器输出端第3引脚。此电路实现功效关键是经过555定时器输出高低电平不一样状态对三极管Q1影响，继而使得电磁线圈得电或失电，影响继电器动作。当白天时555定时器输出引脚输出低电平，此时三极管Q1处于截止状态，此时继电器线圈不通电，继电器常闭触点闭合，常开触点断开。当晚上时，555定时器第3引脚输出高电平，则三极管Q1处于饱和状态，此时继电器线圈通电，继电器常闭触点断开，常开触点闭合。此电路中D1作用是确保白天时Q1可靠截止，D2作用是为了保护继电器。继电器线圈在通电时储存能量，当继电器忽然断电时，线圈两端会产生很大电压，这么可能会使线圈损坏，线圈串联元件受到冲击，这时只要在线圈两端加上二极管，便能够使它产生一个回路，使得线圈储存能量放完。这个二极管在此起续流作用，所以通常称它为续流二极管。由此，继电器控制电路能够使我们在天亮时常开触点断开，常闭触点接通；晚上常开触点闭合，常闭触点断开。继而为继电器开关电路为控制电机工作做准备。2.2.4 电机驱动电路电机驱动电路图2-9所表示。图2-9 电机驱动电路该电路是由限位开关、继电器开关、电机和电容组成。此电路利用限位开关和继电器开关开断来完成电机正转倒转和停转。继电器是一个电控制器件。图2-10所表示是继电器内部结构图。图2-10 继电器内部结构图它含有控制系统（又称输入回路）和被控制系统（又称输出回路）之间互动关系。通常应用于自动化控制电路中，它实际上是用小电流去控制大电流运作一个“自动开关”。故在电路中起着自动调整、安全保护、转换电路等作用。限位开关又称行程开关，能够安装在相对静止物体（如固定架、门框等，简称静物）上或运动物体（如行车、门等，简称动物）上。图2-11所表示是限位开关内部结构图。图2-11 限位开关内部结构图当动物靠近静物时，开关连杆驱动开关接点引发闭合接点分断或断开接点闭合。由开关接点开、合状态改变去控制电路和机。限位开关可广泛应用于建筑、港口、矿山等行业起重、传输机械空间三坐标控制和限位，限位开关由高精度大传动比减速器和和其输出轴同时机械记忆控制机构、传感器组成，因WTAU系列限位开关含有体积小、功效多、精度高、限位可调、通用性强及维护安装和使用调整方便等特点在工程机械中应该极其广泛。本电路中选择是常闭限位开关。当继电器线圈通电时，继电器常闭开关K2和K4断开，常开触点K 1和K3闭合电流由限位开关流入电机，电机实现正转；当继电器线圈没有电流经过时，继电器常闭触点K2和K4闭合，常开触点K 1和K3，电机实现反转。当窗帘抵达任何一个边框时对应限位开关断开，电机停止转动。所以实现电机正反转和抵达边缘停止目标。3 元器件选型3.1 变压器变压器是变换交流电压、电流和阻抗器件，是一个在电子电路，和电力系统中很常见器件，小到收音机，大到我们日常生活中大型电网，用来升压降压电力变压器等。变压器原理是电磁感应技术,变压器有两个分别独立共用一个铁芯线圈。分别叫做变压器次级线圈和初级线圈。当一个交流电压( V1)供给至初级绕组线圈时，因为交流电强度和极性是不停地正、负交替改变，所以初级绕组线圈所产生磁力线数目也不停改变。因为磁场强度不停改变，促进缠绕在同一铁芯上另一端线圈产生感应电动势V2变压器只能改变交流电压,不能改变直流电压,因为直流电流是不会改变,电流经过变压器不会产生交变磁场，所以次级线圈只能在直接接通一瞬间产生一个瞬间电流和电压。把直流电压强加于变压器上会有烧毁变压器可能。3.2 整流桥堆整流桥堆就是由两个或四个二极管组成整流器件。桥堆有半桥和全桥两种，半桥又有正半桥和负半桥两种，桥堆文字符号为UR。桥堆基础组成：全桥由四只二极管组成，有四个引出脚。两只二极管负极连接点是全桥直流输出端“正极”，两只二极管正极连接点是全桥直流输出端“负极”。基础原理：整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热。整流桥品种多：有扁形、圆形、方形、板凳形（分直插和贴片）等，有GPP和O/J结构之分。最大整流电流从0.5A到100A，最高反向峰值电压从50V到1600V。 半桥是将两个二极管桥式整流二分之一封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也能够组成变压器带中心抽头全波整流电路,。选择整流桥要考虑整流电路和工作电压.中国常见有“广州国信电子”G系列整流桥，进口品牌有ST、IR,台系SEP、GD等。整流桥堆通常见在全波整流电路中。全桥是由4只整流二极管按桥式全波整流电路形式连接并封装为一体组成。 全桥正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多个规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多个规格。该电路中使用是全桥整流电路。因为整流桥堆内部是由二极管组成，所以在使用过程中必需预防其被击穿。在本设计电路中，易知电源电路最大瞬时电压380V，所以为避免出现桥堆被击穿情况，选择桥堆型号为KPB304（最大击穿电压为400V）。3.3 三端稳压器LM7805该稳压器由开启电路，基准电压电路，取样比较放大电路，调整电路和保护电路等部分组成。因为它只有输入，输出和公共引出端，故称之为三端稳压器。本电路中选择稳压器型号为LM7805，它输出电流高达1A，内部含有过热保护、短路保护、和对输出晶体管安全工作区保护，而且同时含有很强散热能力，大大提升了电源电路输出电压稳定性。3.4 555定时器555 定时器是一个模拟和数字功效相结合中规模集成器件。通常见双极性工艺制作称为 555，用 CMOS 工艺制作称为 7555，除单定时器外，还有对应双定时器 556/7556。555 定时器电源电压范围宽，可在 4.5V16V 工作，7555 可在 318V 工作，输出驱动电流约为 200mA，所以其输出可和 TTL、CMOS 或模拟电路电平兼容。本设计所采取555定时器是TI（德州仪器）CMOS器件。3.5 继电器电磁继电器通常由铁芯、线圈、衔铁、触点簧片等组成。只要在线圈两端加上一定电压，线圈中就会流过一定电流，从而产生电磁效应，衔铁就会在电磁力吸引作用下克服返回弹簧拉力吸向铁芯，从而带动衔铁动触点和静触点（常开触点）吸合。当线圈断电后，电磁吸力也随之消失，衔铁就会在弹簧反作用力返回原来位置，使动触点和原来静触点（常闭触点）释放。这么吸合、释放，从而达成了在电路中导通、切断目标。对于继电器“常开、常闭”触点，能够这么来区分：继电器线圈未通电时处于断开状态静触点，称为“常开触点”；处于接通状态静触点称为“常闭触点”。继电器通常有两股电路，为低压控制电路和高压工作电路。固态继电器（SSR）3.5.1 固态继电器固态继电器是一个两个接线端为输入端，另两个接线端为输出端四端器件，中间采取隔离器件实现输入输出电隔离。固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。 3.5.2热敏干簧继电器热敏干簧继电器是一个利用热敏磁性材料检测和控制温度新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其它部分附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环温控特征决定。 3.5.3磁簧继电器磁簧继电器是以线圈产生磁场将磁簧管作动之继电器，为一个线圈传感装置。所以磁簧继电器之特征、小型尺寸、轻量、反应速度快、短跳动时间等特征。 当整块铁磁金属或其它导磁物质和之靠近时候，发生动作，开通或闭合电路。由永久磁铁和干簧管组成。永久磁铁、干簧管固定在一个不导磁也不带有磁性支架上。以永久磁铁南北极连线为轴线，这个轴线应该和干簧管轴线重合或基础重合。由远及近调整永久磁铁和干簧管之间距离，当干簧管刚好发生动作（对于常开干簧管，变为闭合；对于常闭干簧管，变为断开）时，将磁铁位置固定下来。这时，当有整块导磁材料，比如铁板同时靠近磁铁和干簧管时，干簧管会再次发生动作，恢复到没有磁场作用时状态；当该铁板离开时，干簧管即发生相反方向动作。磁簧继电器结构坚固，触点为密封状态，耐用性高，能够作为机械设备位置限制开关，也能够用以探测铁制门、窗等是否在指定位置。 3.5.4 光继电器光继电器为AC/DC并用半导体继电器，指发光器件和受光器件一体化器件。输入侧和输出侧电气性绝缘，但信号能够经过光信号传输。 其特点为寿命为半永久性、微小电流驱动信号、高阻抗绝缘耐压、超小型、光传输、无接点等。关键应用于量测设备、通信设备、保全设备、医疗设备等。 3.5.5时间继电器时间继电器是一个利用电磁原理或机械原理实现延时控制控制电器。它种类很多，有空气阻尼型、电动型和电子型等。在交流电路中常采取空气阻尼型时间继电器，它是利用空气经过小孔节流原理来取得延时动作。它由电磁系统、延时机构和触点三部分组成。 时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器延时范围大（有0.460s和0.4180s两种） ，它结构简单，但正确度较低。 当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。不过活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆上端连着气室中橡皮膜，当活塞杆在释放弹簧作用下开始向下运动时，橡皮膜随之向下凹，上面空气室空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便经过杠杆推进延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器延时时间。延时时间长短能够用螺钉调整空气室进气孔大小来改变。 吸引线圈断电后，继电器依靠恢复弹簧作用而复原。空气经出气孔被快速排出。本设计所选择继电器型号为国产前继JQC-3F(T73)-12VDC,它含有以下特征：1. 15A触点切换能力2. 含有一组常开、常闭触点形式3. 超小型、标准印制板引出脚4. 塑封型和防焊剂型可供选择5. 环境保护产品（符合RoHs)6. 外形尺寸（15.5*15.5* 19）mm4 结论此次课程设计作品是我在搜集了大量资料后反复计算分析后设计。为了验证我设计正确性我做出了实物。图4-1所表示是我用电子设计自动化软件Altium Designer画单面PCB图。图4-1 实物电路单面PCB图图4-2所表示是做出实物电路图。图5-2 实物电路图经试验验证，此电路能实现以下功效：（1）电路能够经过感应装置，检测到光线强弱。（2）电路依据光线强弱，自动将窗帘打开和关闭。（3）电路能够在窗帘接触到边缘时，自动切断电源。所以，此简易窗帘自动开闭电路设计方案是正确，符合预期要求和任务目标。5 总结为期一周电子技术课程设计快要结束了，在这次课程设计中我收获颇丰。拿到课程设计任务书后我仔细阅读了任务书内容，在此基础上搜集和查阅了大量资料，并请教了高年级学长。在查阅资料时候我发觉很多设计采取是用两个输出相反电平单稳态电路驱动电机实现正反转设计方案。此方案一大问题是无法正确设定单稳态电路RC时间常数，此参数需要依据窗户宽度反复修改，使用起来不仅麻烦而且正确度不高。在综合分析了多种电路优缺点后，我摈弃了采取单稳态电路设计方案，我决定采取用施密特触发器控制继电器设计方案。确定设计方案后我进行了一定计算，方便确定电路中各器件参数。最终我用Altium Designer画出了单面PCB板，并用热转印法腐蚀出了实物电路板。在焊接上全部元器件后我对电路进行了调试。不过我发觉通电后电路不工作。电机一直工作在继电器常闭状态下，不管怎么调整施密特触发器阈值电压或遮挡光敏电阻光线，电机全部不反向转动。排查问题时我用数字示波器测量了施密特触发器输出电压，测试结果证实施密特触发器工作正常。深入测量发觉由三极管组成继电器控制电路也正常工作。这证实关键问题出现在继电器电路。在反复测量试验后我最终发觉了电路存在问题：继电器线圈正负极接反了。因为Altium Designer 里自带封装库和原理图库里器件引脚次序不一致，造成画PCB图时继电器线内圈输入输出接反，不管线圈有没有电流经过继电器均处于常闭触点闭合、常开触点断开状态。所以电机不会反向转动。在找出问题后，我在原电路基础上修改了电路。通电后再次试验，电路正常工作，能实现任务书中要求全部功效。这次课程设计之前我已经做过部分小东西，所以对此次课程设计我抱有很大信心，但设计制作过程中仍然出现了部分问题。对其中部分问题我做了一下总结。（1）设计电路时不能想当然，需要经过具体分析。（2）在确定电路中元器件参数时要进行正确计算。在设计图5-2所表示电路时我进行了部分试验。试验过程中，在R7位置我没有加入限流电阻，我试验所用2N9013三极管快速发烧烧毁。分析原因可知是因为没有加限流电阻，在正确计算后我加了了一个1K电阻。经计算在加入1K电阻以后9013基极电流在4.3mA左右，在此型号BJT正常工作电流范围之内。（3）在设计制作过程中要细心、耐心。此次设计制作过程中，我在画PCB板时没有检验软件自带封装和我所用继电器管脚次序是否相同，这次大意粗心造成了此次设计制作最大问题。但好在出现问题后我没有简单否定自己设计，而是仔细排查问题。在排除了原理图设计错误这个可能后，我经过一系列测试发觉了问题并处理问题，最终使设计作品正常工作。参考文件1王澄非，电路和数字逻辑设计实践，东南大学出版社，1999年10月2 康华光.电子技术基础数字部分（第五版）M.北京:高等教育出版社，,63-427.3 李银华，电子线路设计指导，北京航空航天大学出版社，6月4 康华光，电子技术基础，高教出版社，5 张庆双，电子元器件选择和检测，机械工业出版社，8月6 陈明义，电子技术课程设计实用教程，中南大学出版社，7 孟贵华，电子元器件选择入门，机械工业出版社，6月8 崔玮，Protel99SE电路原理图于电路板设计教程海洋出版社，1月9何小艇，电子系统设计，浙江大学出版社，6月10姚福安，电子电路设计和实践，山东科学技术出版社，10月附录附录一 课程设计总电路图
