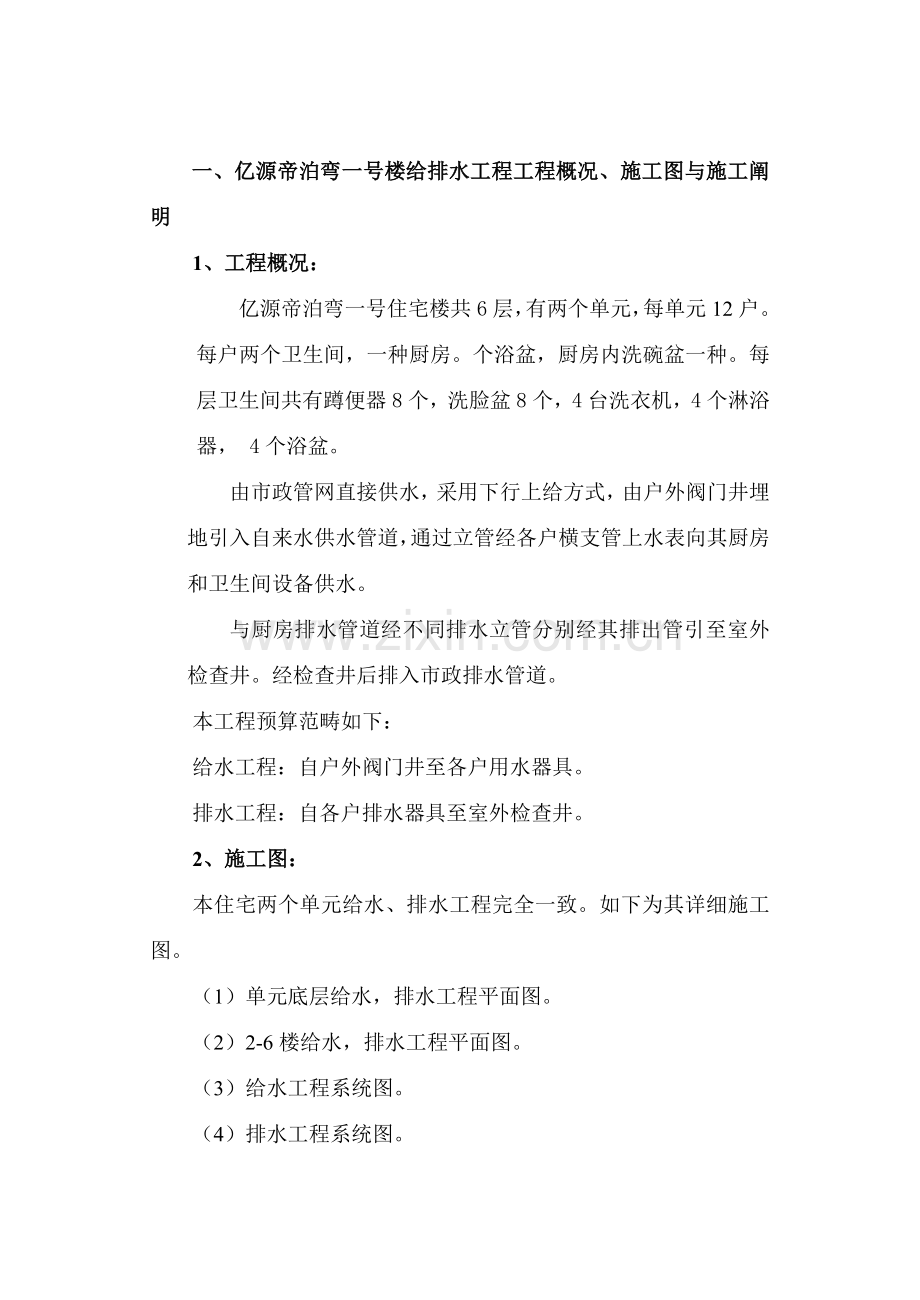

一、亿源帝泊弯一号楼给排水工程工程概况、施工图与施工阐明1、工程概况：亿源帝泊弯一号住宅楼共6层，有两个单元，每单元12户。每户两个卫生间，一种厨房。个浴盆，厨房内洗碗盆一种。每层卫生间共有蹲便器8个，洗脸盆8个，4台洗衣机，4个淋浴器， 4个浴盆。由市政管网直接供水，采用下行上给方式，由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上水表向其厨房和卫生间设备供水。与厨房排水管道经不同排水立管分别经其排出管引至室外检查井。经检查井后排入市政排水管道。本工程预算范畴如下：给水工程：自户外阀门井至各户用水器具。排水工程：自各户排水器具至室外检查井。2、施工图：本住宅两个单元给水、排水工程完全一致。如下为其详细施工图。（1）单元底层给水，排水工程平面图。（2）2-6楼给水，排水工程平面图。（3）给水工程系统图。（4）排水工程系统图。3、施工阐明：（1）给水管道采用镀锌钢管螺纹连接，进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度建施工图。（2）排水管道采用承插铸铁排水管，分别明敷于卫生间和厨房阴角处。支管埋敷于地板内。二、编制根据及规定（1）计算工程量1、各种管道，均以施工图所示中心长度，以“10m”为计量单位，不扣除阀门，管件所占长度。2、各种阀门安装均以“个“为计量单位。3、卫生器具构成安装以“组”为计量单位（2）采用定额1、吉林省统一安装工程预算工程量计算规则。2、吉林省统一安装工程预算定额第八册“给排水、采暖、燃气工程”；三、编制环节第一步，按上述规则计算工程量。1、室内给水系统安装（1）镀锌钢管（螺纹连接）DN40：1.6（阀门井至外墙皮）+0.4（外墙皮至立管）+0.2（管底至楼地面）+2.8（一层楼高）+2.8（二层楼高）+2.8（三层楼高）4=42.4（m）DN32：2.8（层高）4=11.2（m）DN25：2.84+3.7+0.89+4.44+2.26 122=282.16（m）DN15：2.13+0.43+0.8（洗菜盆高度）+0.25+1.31+0.2（大便器进水高度）2+1.87+0.8(洗脸盆高度)+0.8（洗脸盆高度）+0.2（洗衣机进水口高度）+0.5（浴盆进水口高度）+1.8(淋浴器安装高度) 122=270.96（m）（2）阀门安装每跟立管进户阀门井安装DN40螺纹阀门2个，全楼4处阀门井共4个。主材为Z15T-10K DN40螺纹闸阀8个。（3）水表构成与安装每户给水管道安装DN25螺纹水表一组，全楼共24户故共24组。水表定额涉及表前阀门安装。主材为：LXS-125DN25螺纹水表24个；辅材为：Z25T-10K DN25螺纹闸阀24个，以及橡胶板等。（4）洗脸盆水龙头安装 每户给水管道安装DN15水龙头了、2个，全楼共24户共48个主材为：DN15水龙头48个辅材为：铅油、麻绳等（5）浴盆水龙头安装每户给水管道安装DN15水龙头1个，共24个。主材为：DN15水龙头24个辅材为：铅油、线麻等2、室内排水系统安装（1）承插铸铁排水管安装厨房 排水立管3,4,9,10DN75：2（户外检查井厨房立管）+2.86+0.7（伸定高度）+（0.77+0.23+0.8）6（横管及洗碗盆高度）4=85.2（m）；卫生间DN150:2（室外检查井到排水立管）8=16（m）排水立管1,6,7,12DN100：（2（入户管埋深）+2.86（六层楼高）+0.7（立管伸顶高度）+（1.18+0.12）6（横支管长度）4=109.2（m）；DN50：（1.70+1.22+0.07+0.026+0.8）6 4=91.58（m）排水立管2,5,8,12DN100：2（入户管埋深）+2.86（六层楼高）+0.7（立管伸顶高度）+（0.1+1.32+0.013）横支管长度）6 4=115.68（m）；DN50：（0.97+1.22+0.8）6 4=71.76（m）共计DN100： 109.2（m）+115.68（m）=224.88（m） DN50:91.58（m）+71.76（m）=163.34（m）（2）浴盆安装（冷热水带喷头搪瓷浴盆24组）主材为：冷热水带喷头浴盆24组，浴盆混合水嘴带喷头24组；辅材为：浴盆排水配件、存水弯DN50、镀锌钢管DN15、镀锌弯头DN15、油灰等。（3） 淋浴器安装（冷热水带莲蓬头淋浴器24组）主材为：冷热水带莲蓬头淋浴器24组，淋浴器混合水嘴带喷头24组；辅材为：淋浴器排水配件、存水弯DN50、镀锌钢管DN15、镀锌弯头DN15、油灰等。（4）洗脸盆安装（冷热水洗脸盆48组）主材为：冷热水洗脸盆48组辅材为：水嘴、截止阀、存水弯DN50、洗脸盆下水口DN50、洗脸盆托架、镀锌管箍DN15、镀锌活接头、油灰等。（5）洗涤盆安装（双嘴洗涤盆24组）主材为：双嘴洗涤盆24组；辅材为：水嘴、排水栓、存水弯、洗涤盆托架、镀锌钢管DN15、镀锌管箍DN15、焊接钢管DN50、管箍DN50、油灰等。（6）坐式大便器安装（连体水箱坐便器48套）主材为：连体水箱坐便器48套（含连体进水阀配件、连体排水口配件、坐便器桶盖）；辅材为：镀锌钢管DN15、铅油、钢锯条等。（7）地漏安装（DN50地漏48个）主材为：DN50地漏48个；辅材为：焊接钢管DN50、水泥等。（8）水平清扫口和地面扫除口安装（水平清扫口（清通口）48个，地面扫除口12个）主材为：水平清扫口（清通口）48个(DN100)；地面扫除口12个(DN100)。辅材为：水泥。3、工程量计算表图中各管段长度在工程量计算表中“计算式”一栏中，水平段长度（按平面图量取），垂直段长度（按标高差计算）。 工程量计算表（工程名称：住宅楼给水、排水工程） 表1.1序号分项工程名称计算式单位工程量1室内给水系统安装(1)镀锌钢管（螺纹连接）DN40（ 1.6+0.4+0.2+2.83）4m42.4DN322.84m11.2DN252.84+3.7+0.89+4.44+2.26 24m282.16DN152.13+0.43+0.8+0.25+1.31+0.22+1.87+0.8+0.8+0.2+0.5+1.824m270.962 室内排水系统安装(1)承插铸铁排水管（水泥接口）安装DN50(1.70+1.22+0.07+0.026+0.8) 64=91.58(0.97+1.22+0.8) 6 4=71.76m91.58+71.76=163.34DN752+2.86+0.7+(0.77+0.23+0.8) 6 4m85.2DN1002+2.86+0.7+(1.18+0.12) 6 4= 109.22+2.86+0.7+(0.1+1.32+0.013) 6 4=115.68m109.2+115.68=224.68DN15028m163卫生器具安装(1)阀门安装DN40螺纹闸阀24个8(2)水表构成与安装DN25螺纹水表124组24(3)洗衣机水龙头安装DN15水龙头124个24(4)洗脸盆水龙头安装DN15水龙头224个48(5)浴盆水龙头安装DN15水龙头124个24(6)浴盆安装冷热水带喷头搪瓷浴盆124组24(7)洗脸盆安装冷热水洗脸盆224组48(8)洗涤盆安装双嘴洗涤盆124组24(9)坐式大便器安装连体水箱坐便器224套48(10)冷热水淋浴器安装莲蓬头淋浴器124组24(11)洗衣机安装洗衣机124组24(12)地漏安装DN50地漏224个48(13)存水弯安装见图(14)水平清扫口检查口安装水平清扫口地面检查口224 DN50112 DN100个4812(15)伸顶通气帽112个12 工程量汇总表（工程名称：住宅楼给水、排水工程） 表1.2序号定额编号分项工程名称单位工程量备注一管道安装18-87镀锌钢管(螺纹连接)DN1510m27.1028-89镀锌钢管(螺纹连接)DN2510m28.2238-90镀锌钢管(螺纹连接)DN3210m1.1248-91镀锌钢管(螺纹连接)DN4010m4.2458-144承插铸铁排水管(水泥接口)DN5010m16.3368-145承插铸铁排水管(水泥接口)DN7510m8.5278-146承插铸铁排水管(水泥接口)DN10010m22.4988-147承插铸铁排水管(水泥接口)DN15010m1.6二螺纹闸阀DN4098-245螺纹闸阀DN40个8三螺纹水表DN25108-357螺纹水表DN25组24四卫生器具安装118-376冷热水带喷头搪瓷浴盆组24128-406冷热水淋浴器10组2.4138-384冷热水洗脸盆组48 148-392双嘴洗涤盆组24 158-416连体水箱坐便器安装组48168-438DN15水龙头安装： 个96178-447DN50地漏个48188-451DN50水平清扫口和DN100地面扫除口安装个60四、套用定额单价计算定额直接费定额直接费由定额基价和主材费构成，其计算环节如下：1、所用定额单价和材料预算价格（1）全国统一安装工程预算定额第八册给排水、采暖、燃气工程（2）材料预算价格采用吉林省工程造价信息。2、逐项计算各分项工程子项目定额基价：（1）将工程量汇总表（表1.2）中各分项工程子目名称、定额编号、工程量单位和数量。逐项填入定额基价计算表（表1.3）相应栏目中。（2）依照定额编号从所用预算定额中，查出各分项工程子目定额基价单价及其中人工费、机械费单价，以工程量乘以上述三项单价，便可求出各自预算价值或金额，分别填入（表1.3）相应栏目中。3、主材费计算：凡是定额基价中未涉及主材费分项工程子目，其主材在定额中以列入耗量带括号形式体现，应在相应栏目中填入主材预算单价，工程量乘以主材预算单价再乘以定额括号内数值即得该分项工程子目主材费。主材预算单价应来自吉林省本地预算管理部门最新发布材料指引价（工程造价信息）。当定额含相应材料费时，不得重复计算， 定额基价计算表（工程名称：住宅楼给水排水工程） 表1.3给排水工程 定额编号项目单位数量基价单价其中基价合价其中人工费机械费人工费机械费管道安装(元)(元)8-87镀锌钢管(螺纹连接)DN1510m27.1065.4542.491773.701151.488-89镀锌钢管(螺纹连接)DN2510m28.2283.5151.081.032356.651441.4829.078-90镀锌钢管(螺纹连接)DN3210m1.1286.1651.081.0396.5057.211.158-91镀锌钢管(螺纹连接)DN4010m4.2493.8560.841.03397.92257.964.378-144承插铸铁排水管(水泥接口)DN5010m16.33133.4152.012178.59849.328-145承插铸铁排水管(水泥接口)DN7510m8.52249.1862.232123.01530.208-146承插铸铁排水管(水泥接口)DN10010m22.49357.3980.348037.701806.858-147承插铸铁排水管(水泥接口)DN15010m1.6329.1885.22526.69136.35螺纹闸阀DN40008-245螺纹闸阀DN40个813.225.80105.7646.4螺纹水表DN40008-361螺纹水表DN40组437.8315.79151.3263.16螺纹水表DN25008-359螺纹水表DN25组2425.8511.15620.4267.6卫生器具安装008-376冷热水带喷头搪瓷浴盆10组2.41177.98258.902827.15362.788-384冷热水洗脸盆10组4.81449.93151.166959.66725.578-392双嘴洗涤盆10组2.4 778.56107.041868.54256.908-416连体水箱坐便器安装10套4.8190.57157.66914.74756.778-404淋浴器双管安装10组2.4600.19130.031440.45312.078-438DN15水龙头安装10个2.47.486.5017.9515.608-447DN50地漏10个4.855.8837.15268.22178.328-451DN50水平清扫口和地面扫除口安装10个618.7717.41112.62104.46给排水工程汇总：(精准到“元”)32777.579320.4834.59 主材费计算表 表1.4定额编号项目单位数量定额耗量主材费单价(元)主材费合价(元)8-87镀锌钢管(螺纹连接)DN1510m27.1010.222.966346.68-89镀锌钢管(螺纹连接)DN2510m28.2210.231.409038.38-90镀锌钢管(螺纹连接)DN3210m1.1210.234.05389.08-91镀锌钢管(螺纹连接)DN4010m4.2410.231.981383.18-144承插铸铁排水管(水泥接口)DN5010m16.338.881.411676.08-145承插铸铁排水管(水泥接口)DN7510m8.529.3186.3514765.68-146承插铸铁排水管(水泥接口)DN10010m22.498.9277.0555454.68-147承插铸铁排水管(水泥接口)DN15010m1.69.6243.963747.28-245螺纹闸阀DN40个81.017.4259.958-361螺纹水表DN40组41.0022.0488.168-357螺纹水表DN25组241.0014.70352.88-376冷热水带喷头搪瓷浴盆10组2.410.0919.0822057.98-404淋浴器安装10组2.410.1470.1611396.78-384冷热水洗脸盆10组2.410.11298.7731482.28-392双嘴洗涤盆10组2.410.1671.5216277.68-417自闭冲洗阀坐便器安装10套2.410.11354.5432834.08-438DN15水龙头安装10个2.410.110242.48-447DN50地漏10个4.81018.73899.048-451DN100水平清扫口和地面扫除口安装10个61010600主材费共计(精准到“元”)：219091.15五、计算安装工程取费安装工程取费按照吉林省建设行政主管部门颁发建筑安装工程费用定额和取费计算程序表，计算施工图预算造价。安装工程费用表序号费用名称计算公式费率(%)金额(元)1计价定额分某些项工程费共计分某些项工程共计+分某些项工程所有人材机价差+分某些项工程主材费+分某些项工程设备费261223.462其中人工费+机械费分某些项工程人工费+分某些项工程机械费9355.073公司管理费人工费35.653335.084利润人工费18.001680.315办法项目费施工组织办法项目共计6+7+8+92399.096环保及文明施工费人工费2.08 193.877安全施工费人工费4.20391.468暂时设施费人工费11.761096.08 9检查实验费人工费7.70717.6810税费前工程造价共计1+3+4+5268637.9411规费12+13+192562.1912工程排污费人工费0.52484.6613社会保障费14181980.6 14养老保险费人工费12.61174.3815失业保险费人工费1.22113.7116医疗保险费人工费3.66 341.1317住房公积金人工费3.05284.2718生育保险费人工费0.7267.1119工伤保险费人工费1.0496.9320工程定额测定费10+110.1232.54421税金10+11+203.419249.0322工程造价10+11+20+21280481.7六、附录编制阐明 一、 施工图预算编制根据1、 底层单元给水，排水工程施工图2、 全国统一安装工程预算工程量计算规则。3、 全国统一安装工程预算定额 第八册：给排水，采暖燃气工程4、 吉林省安装工程费用定额5.四平市工程造价信息二本施工图预算中未考虑挖填土方及砌筑工程量三、本工程为三类工程，按包工包料取费。四合同商定包干。
