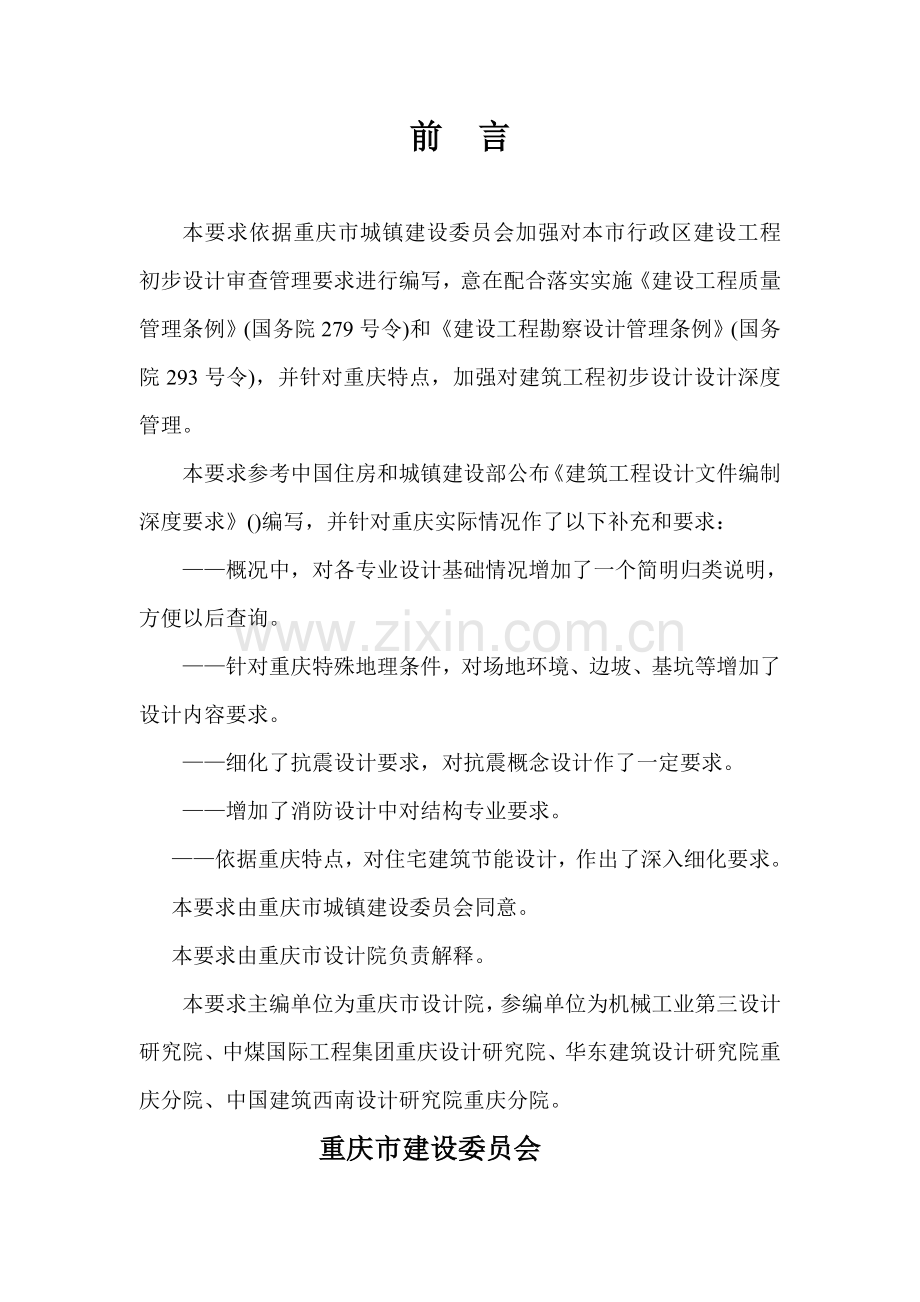

重庆市建筑工程初步设计文件编制技术要求重庆市城镇建设委员会二OO九年八月前 言本要求依据重庆市城镇建设委员会加强对本市行政区建设工程初步设计审查管理要求进行编写，意在配合落实实施建设工程质量管理条例(国务院279号令)和建设工程勘察设计管理条例(国务院293号令)，并针对重庆特点，加强对建筑工程初步设计设计深度管理。本要求参考中国住房和城镇建设部公布建筑工程设计文件编制深度要求()编写，并针对重庆实际情况作了以下补充和要求：概况中，对各专业设计基础情况增加了一个简明归类说明，方便以后查询。针对重庆特殊地理条件，对场地环境、边坡、基坑等增加了设计内容要求。细化了抗震设计要求，对抗震概念设计作了一定要求。增加了消防设计中对结构专业要求。依据重庆特点，对住宅建筑节能设计，作出了深入细化要求。本要求由重庆市城镇建设委员会同意。本要求由重庆市设计院负责解释。本要求主编单位为重庆市设计院，参编单位为机械工业第三设计研究院、中煤国际工程集团重庆设计研究院、华东建筑设计研究院重庆分院、中国建筑西南设计研究院重庆分院。重庆市建设委员会 相关印发重庆市建筑工程初步设计文件编制技术要求、重庆市市政公用工程 初步设计文件编制技术要求通知渝建发126号各区县(自治县)建委，工程设计、建设及相关单位： 为加强初步设计审批管理，规范初步设计文件编制，提升初步设计质量和审批效率，依据住房和城镇建设部建筑工程设计文件编制深度要求()和原建设部市政公用工程设计文件编制深度要求()，在总结本市建筑工程和市政公用工程已经有建设结果和成熟设计经验基础上，结合本市实际，我委委托市勘察设计协会组织相关单位编写了重庆市建筑工程初步设计文件编制技术要求、重庆市市政公用工程初步设计文件编制技术要求，经公开征求意见，教授审查经过，现同意颁布，自9月1日起施行。 上述要求由重庆市建设委员会负责管理，由编制单位负责解释。各单位应依据工程实践，认真总结经验，并将相关意见、提议立即反馈到我委勘察设计处及编制单位。二o o九年八月三日目 录1总则 12设计说明书 1 21概况 1 22总平面 3 23建筑 5 24结构 7 25给水排水 11 26电气 14 27采暖通风和空调、热能动力 20 28消防 24 29人防 27 210节能 29 211环境保护 35 212概算 36 213需说明问题 523图纸 52 31总平面52 32建筑54 33结构56 34给水排水56 35电气57 36暖通及动力591总则1.1为了深入规范本市建筑工程初步设计文件编制和管理工作，确保初步设计质量，满足安全适用、经济合理、技术优异要求，依据国家及部委相关要求，结合本市实际情况，特制订本要求。1.2本要求适适用于本市行政区域内新建、改建、扩建建筑工程初步设计。1.3本要求所指初步设计文件内容由初设文本和初设图纸两大部分组成。其中初设文本中包含初设说明、节能计算书、概算书等相关技术文件。 注：包含结构安全及消防隐患建筑工程，还需提供结构计算书和消防计算书等相关技术文件。2设计说明书21概 况2.1.1反应整个工程情况鸟瞰图、效果图或模型照片。2.1.2工程概况：介绍工程基础情况和各专业特点等内容，可按表2.1.2填写。表2.1.2工程概况表项目名称项目所在地项目业主方建筑性质建筑面积 （地上/地下）最大建筑高度（地上/地下）最大建筑层数（地上/地下）建筑占地面积建筑总面积项目名称项目所在地项目业主方建筑抗震设防分类类别建筑场地类别建筑抗震设防裂度关键结构体系是否高切坡（深基坑）是否超限高层人防保护等级最高日用水量最高日污水量电力安装总容量动力负荷概算总造价备注2.1.3工程设计关键依据1设计中应落实国家政策、法规。2项目立项书、可行性研究汇报、选址意见书、政府相关主管部门同意文件文号或名称、方案文件等，并应在说明书后附件。3工程所在地域气象、地理条件、建设场地工程地质条件、地灾评定汇报、环境评定汇报等。4公用设施和交通运输条件。5计划、用地、环境保护、卫生、绿化、消防、人防、抗震、节能、轻轨等要求和依据资料。6建设单位提供相关使用要求或生产工艺等资料。7项目标分期实施情况和设计范围。2.1.4设计指导思想和设计特点1采取新技术、新材料、新设备和新结构情况。2环境保护、防火安全、交通组织、用地分配、节能、安保、人防设置和抗震设防等关键标准。 3依据使用功效要求，对总体布局和选择标准综合叙述2.2总平面2.2.1设计依据及基础资料1摘述方案依据资料及同意文件中和本专业相关关键内容。2计划许可技术条件(道路红线、建筑红线或用地界限、建筑物控制高度、容积率、建筑密度、绿地率、停车泊车位数等)，和对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面特殊要求。3工程地形图采取坐标、高程系统。 4凡概况中已叙述内容可从略。2.2.2场地概述1说明场地所在地名称及在城市中区位，简述周围自然和人文环境、道路、市政基础设施和公共服务设施配套和供给情况，和四邻已建或现划关键建筑物和构筑物。2概述场地地形地貌(如水域位置、流向、水深、最高最低标高、按多少年一遇洪水位设计等，山丘位置、高度、总坡向、最大坡度和通常坡度等) 3描述场地内已建建筑物、构筑物、高压线、地下洞室，和保留(包含名木、植被、古迹等)、拆除情况。4摘述和总平面设计相关自然因数，如湿陷性或涨缩性土、地裂缝、岩容、滑坡和其它地质灾难。2.2.3总平面部署1说明怎样因地制宜，依据地形、地质、日照、通风、防火、卫生、交通和环境保护等要求部署建筑物、构筑物，使其满足使用功效、城市计划要求和技术经济合理性。2说明分区标准、远近期结合意图、预留发展用地考虑。3说明建筑外部空间组织及其和四面环境关系。4说明环境景观设计和绿地部署。2.2.4竖向设计1说明竖向设计依据(如城市道路和管道标高、地形、排水、洪水位、土方平衡等情况)。2说明竖向部署方法(平坡式或台阶式)，地表雨水搜集利用和排除方法(明沟或暗管)等；如采取明沟系统还应叙述其排放地点地形和高程等情况。 3依据需要注明初平土石方工程量。2.2.5交通组织1说明人流和车流组织、出人口、停车场(库)位置及停车数量确实定；2消防车道及高层建筑消防扑救场地部署。3说明道路关键设计技术条件(如主干道和次干道路面宽度、路面类型、最大最小纵坡等)。4说明绿化设计情况，如绿地面积、覆土层厚度等，并符合相关要求。 5说明无障碍设施设计情况。2.2.6综合管网1说明市政管网现实状况和城市计划管网相互关系、位置、能提供容量大小等技术参数。2说明或用表格列出本工程总用水量、总污水量、总天然气用量、总冷(暖)负荷量、变(配)电站位置、数量、容量。2.2.7关键技术经济指标民用建筑关键技术经济指标。表2.2.7关键技术经济指标表序号名称单位计划条件比准方案初步设计备注1总用地面积h(m2)2总建筑面积（地上/地下）m3地上、地下可分列3建筑基地总面积h(m2)4道路广场总面积h(m2)含停车场面积并应注明停车泊位数5绿地总面积h(m2)可加注公共绿地面积6容积率7建筑密度%8绿地率%9小汽车/大客车停车泊位数（室内/室外）辆室内室外应分列10配套公建m2小区住宅设计时应注明各类配套公建面积等2.3建 筑2.3.1设计依据 1表述设计中适用国家规范和技术标准。 2表述设计中适用地方要求和技术标准。3必需时说明引用其它要求和技术标准。2.3.2设计说明1概述建筑物使用功效和工艺要求，建筑层数、层高和总高，结构选型和对方案调整原因、内容。2简述建筑功效分区、建筑平面布局和建筑组成。3简述建筑交通组织、垂直交通设施(楼梯、电梯、自动扶梯)布局，和所采取电梯、自动扶梯功效、数量和吨位、速度等参数。4综述防火设计中建筑分类、耐火等级、防火防烟分区划分、安全疏散，和无障碍、节能、人防等设计情况和所采取特殊技术方法。5说明能反应建筑功效、规模技术指标诸如住宅套型和套数、旅馆房间数和床位数、医院门诊人次和病床数、车库停车位数量等。 6简述建筑立面造型(建筑形式、风格、建筑色彩处理等)、建筑群体和周围空间关系。233简述建筑关键特征，多子项工程中简单子项可用建筑项目关键特征表或逐一描述方法作综合说明。表233建筑项目关键特征表项目名称备注编号建筑防火等级耐火等级设计使用年限地下室防水等级项目名称备注建筑构造及装修墙体地面楼面屋面天窗门窗顶棚内墙面外墙面2.3.4对需分期建设工程，说明分期建设内容和对续建、扩建设想及相关方法。2.3.5幕墙工程、特殊屋面工程及其它需要另行委托设计、加工内容必需说明。2.4结构2.4.1设计依据1建筑主体结构设计使用年限。2自然条件：基础风压、气温(必需时提供)、抗震设防烈度等。3本工程采取关键法规和标准(包含名称、编号、年号和版本号等)。4同意上一阶段设计文件及相关专业本工程设计资料。5建地工程地质勘查汇报或可靠地质参考资料。6建设单位提出和结构相关且符合相关标准、法规书面要求。7场地地震安全性评价汇报(必需时提供)。8风洞试验汇报(必需时提供)。2.4.2设计安全标准1建筑结构安全等级。2地基基础设计等级。3建筑抗震设防类别。 4钢筋混凝土结构抗震等级。5地下室防水等级。6人防地下室设计类别、防常规武器抗力等级和防核武器抗力等级。7建筑防火分类等级和耐火等级。2.4.3场地分析和地勘汇报分析1简述场地基础情况；判定建地是抗震有利或不利地段；是否存在高边坡或高切坡；场地是否稳定；有没有潜在滑坡、溶岩等。2简述工程地质和水文地质概况，应包含关键土(岩)层承载力特征值、土压缩模量、土(岩)变形摸量、岩体裂隙分布情况和发育状态、桩基设计参数、地基液化判别及特殊地质条件等说明；土及地下水对钢筋、钢材和混凝土腐蚀性等。3对地勘资料中存在问题提出提议。2.4.4关键荷载(作用)取值 1楼(屋)面活荷载、特殊设备荷载。2风载：包含基础风压、地面粗糙度，有条件时说明体型系数、风振系数等。3地震作用：设计基础地震加速度、设计地震分组、场地类别、场地特征周期、结构阻尼比、地震影响系数等。4温度作用：包含升(降)温和相关系数。5地下室浮力相关设计参数。6其它特殊荷载。2.4.5地基基础及环境设计1地基处理方案。当采取地基处理时，应说明地基处理要求并说明处理方法是否满足实际要求。 2基础设计所采取岩(土)力学参数。3基础选型说明。采取天然地基时，应说明基础埋置深度及持力层名称，当采取桩基时，应说明桩类型、桩端持力层及进入持力层深度，对于深基坑基础，应说明基岩开挖方法或支挡方法。 4环境处理方案及支挡(放坡)形式简述。对于高切坡(深基坑)应编制单独送审汇报。5必需时应说明对相邻现有建筑物等影响和保护方法。6关键技术问题处理方法。7施工特殊要求及其它需要说明内容。2.4.6上部及地下室结构设计l结构缝(伸缩缝、沉降缝、抗震缝)设置。2各单元结构概况(如各单体建筑物最大高度、高宽比、层数、各层层高、关键结构跨度、特殊结构及造型、工业厂房吊车工作等级及吨位等)。3结构选型和结构部署说明。对于多层和高层钢筋混凝土房屋或多层及高层钢结构(钢一混凝土混合结构)房屋，应对房屋竖向和平面是否规则进行描述；对于多层砌体房屋和底部框架、内框架房屋，应描述房屋平面规则性、横墙间距、落地墙数量及材质、房屋中砌体墙段最小尺寸、底框(内框)柱网尺寸、楼(屋)盖系统、结构柱、圈梁等；对于单层工业厂房，应对厂房平面规则性、柱网大小、跨度、端墙设置、排架、吊车梁、屋盖系统、柱间支撑系统等进行说明。对于存在转换层等微弱部位建筑，应有加强方法和对微弱层加强方法描述。4对抗震概念设计必需说明(如钢筋混凝土结构抗震等级、部分指标超出规范限值时针对性处理方法、必需时填写重庆市高层建筑工程结构抗震基础参数表等)。5对于其它部分特殊结构建筑依据项目标具体情况进行说明。说明或简图。7有抗浮要求地下室应明确抗浮方法或施工方法要求。8大致积混凝土结构和超长结构应明确对应处理方法。9施工特殊要求及其它需要说明内容。 10结构计算(分析)1)计算(分析)程序选择：采取计算(分析)程序应有名称、版本号、编制单位且经过了相关部门判定。对于复杂或关键建筑，应最少采取两种不一样力学模型且经判定后计算程序进行计算。2)计算(分析)模型选择：说明结构分析所采取计算模型及整体计算嵌固部位，必需时应附计算模型简图。3)计算参数选择：应列出关键计算参数(如计算层数、层高、嵌固点位置及其它关键参数；对于需进行时程分析建筑，应给出地震波名称、加速度峰值、持时等)。4)输出计算结果，应对计算输出控制性结果采取图表方法列出(如高层建筑墙(柱)轴压比、房屋最大位移和层间位移比、第一平动周期和平扭周期比、楼层侧向刚度比值等)，对计算结果超限部分进行必需分析和说明。5)对微弱层和微弱部位判别，必需时提供层间位移、剪力分布图。6）应判别程序计算关键结果是否合理有效。6关键结构材料选择。包含混凝土强度等级、钢筋种类、砌体强度等级、砂浆强度等级、钢绞带或高强钢丝种类、钢材牌号、焊条牌号、特殊材料或产品（如成品拉索、锚具、铸钢件、成品支架、阻尼器等)说明等。2.4.7新技术、新结构、新材料采取 设计如采取了新技术、新结构、新材料，应说明其利用部位和利用原因。并说明所用新技术、新结构、新材料是经过相关论证。2.4.8其它需说明内容l有没有对施工特殊要求。2必需时应提出试验要求，如风洞试验、振动台试验、节点试验等。3深入地勘要求、试桩要求等。4尚需建设单位深入明确要求。5其它需要说明问题。2.5给水排水2.5.1设计依据 1本工程采取关键法规和标准。2本专业相关内容。3相关专业本工程设计资料。2.5.2设计范围依据设计任务书和相关设计资料，说明本专业设计内容和分工。2.5.3概况1由市政或小区管网供水时，应说明供水干管位置、管径、能提供水量和水压及接管点位置。并应说明供水干管现实状况和城市计划管网相互关系。2当建自备水源时，应说明水源水质、水温、水文情况、供水量、取水方法及净化水处理工艺和设备选型等。3排水管网现实状况：说明现有市政污水、雨水管网管径(或管沟断面尺寸)，排入点位置、标高能否接纳本工程污水、雨水排放，当排入水体为江、河、湖时，还应说明对排入具体指标要求。2.5.4用水量计算说明或用表格列出用水量标准，用水人数或(单位数)、用水时间、小时改变系数、用水量及其它项目用水定额及用水量(含循环冷却水系统补水量、游泳池和中水系统补水量、洗衣房、锅炉房、水泵用水、道路、绿化洒水和不可估计水量等)。当生产工艺要求时，还应列出其用水量及水质标准，总计用水量(含最高日用水量、最大时用水量)。2.5.5给水系统1说明或用表格列出给水系统划分、组合情况、给水方法，分质、分压、分区供水情况及当水量、水压不足时采取方法，并说明计量方法，设备控制方法、水箱、水池设置位置、容量、材质、设备选型，保温、防结露和防腐蚀等方法。2说明给水管材选择、接口、敷设方法及卫生洁具选择。2.5.6热水系统1说明热源、水温、水质要求、生活热水系统供水温度。2热水系统用水量：说明或用表格列出热水系统用水量标准、用水人数或单位数)、用水时间、时改变系数、用水量、总用水量(最大时用水量)、耗热量：3说明或用表格列出热水系统供水方法、供水分区、系统选择、供水加压及加热设备容量、位置及选型、保温及防腐蚀技术方法等。2.5.7游泳池循环水处理系统说明游泳池和水上游乐池关键设计参数、循环水处理工艺步骤及消毒剂选择。2.5.8循环冷却水系统l说明或用表格列出空调循环冷却水量，冷却构筑物，循环水泵选型及稳定水质方法等。 2说明采取冷却构筑物应符合环境保护及消防要求。注：应说明项目所在地域气象参数，重庆主城区采取：大气压力730mmHg，夏季通风室外计算温度32.4oC，夏季空调室外计算湿球温度27.3 oC。2.5.9排水系统1说明或用表格列出生产、生活排水系统排水量，当污水需要处理排放时，应分别说明排放量、水质、工艺步骤、处理分式、设备选型、构筑物情况及处理效果等。2说明雨水系统暴雨强度公式、设计重现期、雨水排放量等。3说明排水体制是否雨水、污水分流。4排水管材选择、接口及敷设方法。2.5.10中水系统及雨水利用系统1说明中水系统设计依据、水质要求、设计参数、工艺步骤、处理设施、设备选型、并宜绘制水量平衡图。2说明雨水用途、水质要求、设计重现期、日降雨水量、日可回用雨水量、日用雨水量、工艺步骤、处理设施、设备选型。2.5.11计算书(内部使用)1各类用水量和排水量计算。2相关水力计算及热力计算。3设备选型和构筑物尺寸计算。26电 气2.6.1设计依据1工程概况：应说明建筑类别、性质、结构类型、面积、层数、高度等。2相关专业提供给本专业工程设计资料。3建设方提供相关职能部门(如：供电部门、消防部门、通信部门、公安部门等)认定工程设计资料，建设方设计要求。4本工程采取关键标准及法规(含当地相关标准及法规，包含标准名称、编号、年号、和版号)。5方案设计文件批复意见。2.6.2设计范围1依据设计任务书和相关设计资料说明本专业设计内容，和和相关专业分工和分工界面。2本工程拟设置电气系统。2.6.3变、配、发电系统 1确定负荷等级和各等级负荷容量。2、确定供电电源及电压等级，要求外供电源容量及回路数、专用线或非专用线、线路备由及敷设方法、近远期发展情况。3、备用电源和应急电源容量确定标准及性能要求，有自备发电机时，说明开启方法及和市电网关系。4、高、低压供电系统主接线型式及运行方法：正常工作电源和备用电源之间关系；母线联络开关运行和切换方法；变压器之间低压侧联络方法；关键负荷供电方法。 5交、配、发电站位置、数量、容量(包含设备安装容量、计算有功、无功、视在容量，变压器、发电机台数、容量)及型式(户内、户外或混合，设备技术条件和选型要求)，电气设备环境特点。6继电保护装置设置。7电能计量装置：采取高压或低压；专用柜或非专用柜(满足供电部门要求和建设方内部核实要求)；监测仪表配置情况。8功率因数赔偿方法：说明功率因数是否达成供用电规则要求，应赔偿容量和采取赔偿方法和赔偿前后结果。9操作电源和信号：说明高、低压设备操作电源、控制电源，和运行信号装置配置情况。10工程供电：高、低压进出线路型号及敷设方法。 1l选择导线、电缆、母干线材质和型号，敷设方法。12开关、插座、配电箱、控制箱等配电设备选型及安装方法。13电动机开启及控制方法选择。2.6.4照明系统1照明种类及照度标准。2光源灯具及附件选择、照明灯具安装及控制方法。 3室外照明种类(如路灯、庭园灯、草坪灯、地灯、泛光照明、水下照明等)、电压等级、光源选择及其控制方法等。 4照明线路选择及敷设方法。(包含室外照明线路选择和接地方法)。2.6.5热工检测及自动调整系统 1按工艺要求说明热工检测及自动调整系统组成。 2自动化仪表选择。3仪表控制盘、台选型及安装。 4线路选择及敷设。 5仪表控制盘、台接地。2.6.6通信系统l对工程中不一样性质电话用户和专线，分别统计其数量。 2电话站总配线设备及其容量选择和确定。 3电话站交、直流供电方案。 4电话站站址确实定及对土建要求。 5通信线路容量确实定及线路网络组成和敷设。 6对市话中继线路设计分工，线路敷设和引入位置确实定。 7室内配线及敷设要求。 8防电磁脉冲接地、工作接地方法及接地电阻要求。2.6.7有线电视系统 1系统规模、网络组成、用户输出口电平值确实定。 2节目源选择。 3机房位置、前端设备配置。 4用户分配网络、导体选择及敷设方法、用户终端数量确实定。2.6.8闭路电视系统。 1系统组成。 2控制室位置及设备选择。 3传输方法、导体选择及敷设方法。 4电视制作系统组成及关键设备选择。2.6.9有线广播系统 1系统组成。 2输出功率、馈送方法和用户线路敷设确实定。 3广播设备选择，并确定广播室位置。 4导体选择及敷设方法。2.6.10扩声和同声传译系统 1系统组成。 2设备选择及声源部署要求。 3确定机房位置。 4同声传译方法。 5导体选择及敷设方法。2.6.11呼叫信号系统 1系统组成及功效要求(包含有线或无线)。 2导体选择及敷设方法。 3设备选型。2.6.12公共显示系统 1系统组成及功效要求。 2显示装置安装部位、种类、导体选择及敷设方法。 3显示装置规格。2.6.13时钟系统1系统组成、安装位置、导体选择及敷设方法。2设备选型。2.6.14安全技术防范系统 1系统防范等级、组成和功效要求。 2保安监控及探测区域划分、控制、显示及报警要求。 3摄像机、探测器安装位置确实定。 4访客对讲、巡更、门禁等子系统配置及安装。 5机房位置确实定。 6设备选型、导体选择及敷设方法。2.6.15综合布线系统 1依据工程项目标性质、功效、环境条件和近、远期用户要求确定综合布线类型及配置标准。 2系统组成及设备选型。 3总配线架、楼层配线架及信息终端配置。 4导体选择及敷设方法。2.6.16建筑设备监控系统及系统集成 1系统组成、监控点数、及其功效要求。 2确定机房位置及设备选型。 3导体选择及敷设方法。2.6.17信息网络交换系统 1系统组成、功效及用户终端接口要求。 2导体选择及敷设要求。2.6.17车库管理系统 l系统组成及功效要求。2监控室设置； 3导体选择及敷设要求。2.6.19智能化系统集成 1集成形式及要求。 2设备选择。2.6.20建筑物防雷 1确定建筑物防雷类别、建筑物电子信息系统雷电防护等级。 2防直接雷击、防侧击雷、防雷击电磁脉冲、防高电位侵入方法。 3当利用建(构)筑物混凝土内钢筋做接闪器、引下线、接地装置时，应说明采取方法和要求。2.6.21接地及安全方法 1本工程各系统要求接地种类及接地电阻要求。 2总等电位、局部等电位设置要求。 3接地装置要求，当接地装置需作特殊处理时应说明采取方法、方法等。 4安全接地及特殊接地方法。2.6.22需提请在设计审批时处理或遗留关键问题2.6.23设计计算书(供内部使用及存档) 1用电设备负荷计算。 2变压器选型计算。 3电缆选型计算。 4系统短路电流计算。 5防雷类别选择或计算及避雷针保护范围计算。 6照度值和照明功率密度值计算。 7各系统计算结果尚应标示在设计说明或对应图纸中。 8因条件不含有不能进行计算内容，应在初步设计中说明，并应在施工图设计时补算。27采暖通风和空调、热能动力2.7.1采暖通风和空调 l设计依据 1)相关批文(写出文号及文件名)和建设方提出符合相关法规、标准要求； 2)所采取规范和标准(包含规范和标准名称、编号、年号及版本号)； 3)工艺或其它专业提供相关设计资料。 2设计范围 说明本专业在本工程中设计内容和和相关专业设计分工。 3设计计算参数。 1)室外空气计算参数。2)室内空气计算参数(详表271)表271房间名称夏季冬季新风量标准m3/h人噪声标准dB(A)温度0C相对湿度温度0C相对湿度注：温度、相对湿度采取基准值，如有精度要求时，添加、值表示精度范围。 4采暖 1)采暖计算热负荷； 2)热源及参数、热媒参数、室外管网、系统补水及定压； 3)采暖系统形式、管道敷设及分户计量方法； 4)低温热水地面辐射采暖系统对水温、工作压力、埋管、绝热层技术要求； 5)发烧电缆系统电缆部署方法及温控器选择； 6)低温辐射电热膜计算热负荷、电热膜数量及敷设方法； 7)其它采暖设备、散热器型号和管道材料、保温材料选择。 5空调 1)空调计算冷、热负荷； 2)系统冷源及冷媒选择，冷水、冷却水设计工况参数； 3)系统热源及设计工况参数； 4)地埋管地源热泵系统，摘要介绍浅层地热能资源和工程场区内岩土体地质勘察汇报及地埋管地源热泵系统可行性汇报； 5)地下水地源热泵系统，摘要介绍水文地质勘察、可行性汇报及当地政府取水许可情况，地下水回灌方法和相关监测系统设置； 6)地表水地源热泵系统，摘要介绍地表水资源(深度、面积或流量、水质、水位、水温)、环境评定、技术经济比较等资料； 7)空调水系统设备配置和水系统制式，系统平衡、调整手段，各空调区域空调形式，空调风系统气流组织方法，洁净空调注明净化等级；8)系统监测和控制简述；9)管道材料及保温材料选择。 6通风 1)设置通风设施房间或部位； 2)通风系统形式、换气次数及风量平衡； 3)通风系统设备选择。2.7.2热能动力 1设计依据 1)相关批文(写出文号及文件名)和依据性资料(水质分析、燃料种类、地质情况、地下水位)； 2)所采取规范和标准； 3)工艺或其它专业提供相关设计资料(总平面部署图、供热分区及介质参数等)。 2设计范围 1)说明本专业在本工程中设计内容。 2)供热和供气协作关系、计量方法、对以后发展或扩建考虑； 3)改、扩建工程，应说明对原有建筑、结构和设备利用情况； 4)安全方法； 3锅炉房 1)热负荷确实定及锅炉类型选择 确定计算热负荷；确定供热介质及参数；确定锅炉类型、规格、台数、并说明运行及备用情况。 2)燃油、燃气锅炉房熄火保护装置、燃气锅炉房卸爆方法、放散管、可燃气体浓度报警系统及事故通风简述； 3)热力系统及辅机选择说明水处理系统、给水系统、蒸汽及凝结水系统、热水循环系统及其调整、定压补水方法，排污系统、多种水泵和加热设备台数及备用情况； 4)燃料系统 说明燃料起源及耗量。当燃料为煤时，说明煤种类，确定煤处理设备、计量和运输设备；当燃料为油时，说明油种类、油罐大小、数量及位置、储存时间和运输方法；当燃料为燃气时，说明燃气起源、调压站(柜、箱)位置及安全方法。 5)简述锅炉房及隶属间组成，对扩建发展考虑。 6)技术指标： 列出关键设备及规格、建筑面积、供热量、燃料消耗量、灰渣排放量、软水消耗量、自来水消耗量及电容量。 4其它动力站房 1)热交换站 说明加热介质及其参数、供热负荷、供热介质及其参数。简述热力系统、水处理系统、定压补水方法、确定热交换器及配套辅助设备。 2)气体站房 说明多种气体用途、用量和参数、供气系统、关键设备选择。若为可燃气体站房应明确相关安全方法。 3)柴油发电机房 说明供油系统及排燃烧尾气方法。 4)燃气调压站 说明燃气用量、调压前后压力参数、调压器选择及相关安全方法。 5)气体瓶组站 说明多种气体用量和参数、调压和供气方法、瓶组数量。若为可燃气体站房应明确相关安全方法。 6)燃气冷热电联供分布式能源系统 核实冷、热、电负荷；说明系统规模、站房位置、设备配置情况及系统运行方案；说明系统能源利用综合效率及污物排放量。 5室内管道 确定多种介质负荷和参数，说明管道及附件选择，管道敷设方法及保温材料选择。燃气管道安全方法。 6室外管道 确定多种介质负荷和参数，说明管道走向及敷设方法，明确关键管材和附件选择，注明保温防腐方法和保温材料选择。2.7.3计算书(供内部使用) 对于采暖通风和空气调整工程热、冷负荷、风量、空调冷热水量、冷却水量、管径、关键风道尺寸及关键设备选择，应做初步计算。计算结果应列入设计说明书中相关部分。 对于热力工程负荷、关键设备选型、水电和燃料消耗量，应做初步计算。计算结果应列入设计说明书中相关部分。28消 防2.8.1设计依据 1相关现行规范、要求。 2公安消防相关方案批文。2.8.2工程简述 1建筑防火分类及耐火极限，单项工程生产，储存火灾危险性分类。2建地周围环境情况。 3建地和公安消防队(站)最近距离。2.8.3总平面 1消防道路设置，当需设微型消防站时，简述其位置或设置方法。 2各子项建筑面积、层数、耐火等级、防火间距，高层建筑扑救面和扑救场地。 3新建工程和周围相邻建(构)筑物关系及需要拆除建(构)筑物范围及期限。 4各类物品储存堆放场地(站、库)部署情况，内部消防车道、防火间距、防火设施。284建筑 1平面及竖向防火、防烟分区设置情况，防火、防烟分区最大面积，防火分区墙上采取特殊防火材料(如防火卷帘、防火门窗等)配套设备用房防火设计情况。 2平面竖向交通疏散组织，安全出口，楼梯间形式、数量、位置、疏散距离、宽度及防火门窗耐火等级，并应有疏散宽度计算公式。 3消防电梯数量、速度、吨位。 4超高层建筑避难层，停机坪设置及设施。 5人员密集公共场所，如影剧院、体育馆、大型商场等最大容纳人数、控制疏散时间，走道宽度、安全出口数量，走道和安全出口总宽度，座位排列、排距等。 6高层建筑和隶属建筑关系，如锅炉房、煤气调压室、油浸电力变压器室、配电室、柴油发电机房、空调机房、汽车库位置，其和主体建筑防火防烟分隔方法及本身防火设计。 7有爆炸危险甲、乙类生产厂房应叙述结构选型和防爆方法，如泄压设施材料和面积，墙面、地面及洞口作法。 8在使用功效上有特殊要求建(构)筑物如无窗厂房、洁净厂房、地下建筑等有危险性房间所采取防火防爆方法。 9建筑装修材料耐火等级要求。 10其它耐火结构，如玻璃幕墙防火实墙、防火分隔及防火材料结构。2.8.5结构 1依据防火类别及耐火极限，对钢筋混凝土和砌体结构，应说明各类构件最小尺寸和钢筋混凝土最小保护层厚度。 2对钢结构，应说明其防火涂层材质和厚度。 3对于有防火要求特殊房间，应说明其楼盖结构选型。将屋面兼作消防车道(消防扑救场地)时，应明确消防车荷载取值。2.8.6给水排水 1消防水源：说明消防水源情况及市政供水管网情况，应说明供水干管位置、管径、能提供水量和水压。 2说明或用表格列出各类消防用水量标准及设计参数。 3说明或用表格列出消防系统(如消火栓、自动喷水、水幕、雨淋喷水、水喷雾、泡沫等系统)供水方法、供水分区系统组成，控制方法、消防池及水箱容量、位置及关键设备选型等。 4说明消防系统管材选择、接口及敷设。287电气 1按建筑性质确定保护等级及系统组成消防控制(或值班)室位置。 2消防主电源、备用电源供给方法，接地方法及接地电阻要求。3线路选型及敷设方法。 4应急照明电源型式，灯具配置，线路选择及敷设方法，控制方法等。 5火灾探测器、报警控制器、手动报警按钮、控制台(柜)等设备选择，火灾报警和消防联动控制要求，控制逻辑关系及控制显示要求。 6火灾应急广播及消防通信概述。 7当有智能化系统集成要求时，应说明火灾自动报警系统和其它子系统接口方法及联动关系。 8漏电火灾报警设置部位及控制方法等。2.8.8暖通 1防、排烟 1)防排烟系统简述； 2)防烟楼梯间及其前室、消防电梯前室或适
